Husqvarna LC 48B e | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 48B e von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

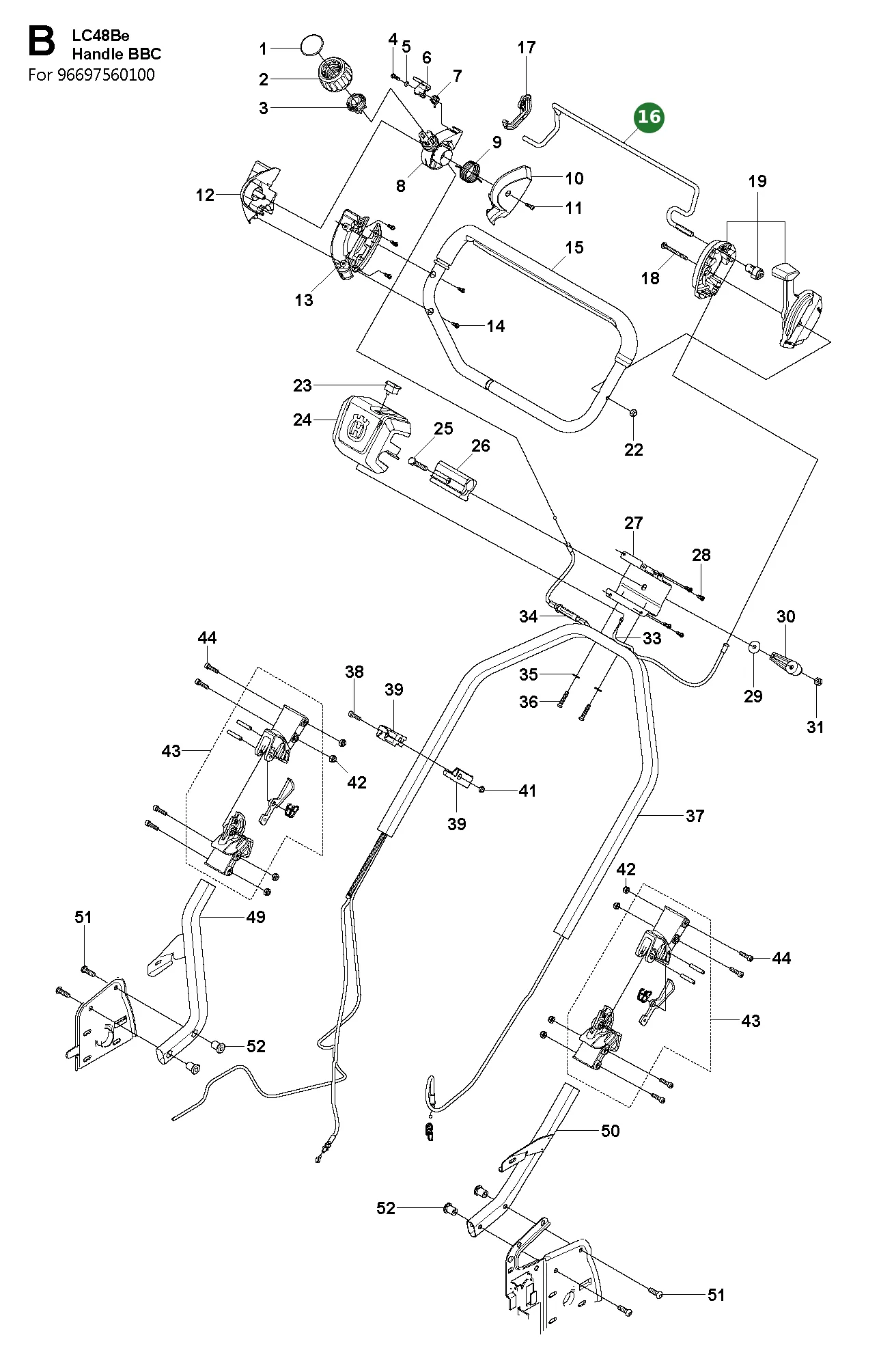

Ersatzteilkatalog für Husqvarna LC 48B e (Explosionszeichnung)

Nr.	Menge		Artikel
	1		ACHSE (502245901)
	1		Feder (502244701)
	1		Abdeckung (504598101)
	1		Schraube Itxpant (502435301)
	1		Scheibe (575885501)
	1		Luke (501967701)
	1		Grasfangbeutel (501987701)
	1		Auswurfrohr (501967501)
	1		Mulchstöpsel (504137101)
	2		Hutmutter (502305001)
	2		Scheibe (505198401)
	2		Schraube (505156101)
	2		Sicherungsmutter (522669302)
	2		Scheibe (505198401)
	2		Schraube (505557702)
	6		Schraube Itxpant (502435301)
	1		Grasfangbeutel (501987601)
	1		Grasfangbeutel (502447101)
	1		Auswurfrohr (501967301)

Nr.	Menge		Artikel
	1		Bedienelement (577224001)
	1		HALTER (577701401)
	8		Schraube (574391401)
	1		Einstellhebel Kpl. (576929501)
	1		BAIL ARM (577701301)
	1		Schraube (502435101)
	1		Bedienelement (577656201)
	1		Sicherungsmutter (522669302)
	1		Schalter (522710001)
	1		ABDECKUNG (505068002)
	1		Schraube Ehhm (574886401)
	1		Lenkerhalter (574566701)
	1		STÜTZPLATTE (505070601)
	1		Electric Cable (523932401)
	1		Scheibe (734116541)
	1		Hebel (583936901)
	1		Sechskantmutter (503221011)
	2		Scheibe (505198401)
	2		Schraube (525448801)
	1		EINSTELLHEBEL (505896001)
	9		Sicherungsmutter (522669302)
	2		Starter Cord Guide (510282301)
	1		Schraube (725537001)
	8		Schraube Ihscm (725537455)
	2		Scharnier (574230701)
	1		HANDLE LOWER ASSY (510408802)
	1		Handle Lower Assy (510408901)
	4		Schraube (505524603)
	4		Mutter (525514801)

Nr.	Menge		Artikel
	1		Radkappe (505276001)
	1		Knopf (505275801)
	1		Kabelhalter (505276101)
	1		Schraube (574391401)
	1		Scheibe (734114601)
	1		Knopf (522985401)
	1		Feder (523045201)
	1		HEBEL (505276201)
	1		Feder (574258301)
	1		Gehäuse (505275201)
	1		Schraube (574391401)
	1		GEHÄUSE (505275301)
	1		Housing Lower (505275501)
	5		Schraube (574391401)
	1		GRIFF (506606402)
	1		Sicherheitsschalter (510237501)
	1		Verriegelung (522985301)
	1		Schraube (502435101)
	1		Bedienelement (577656201)
	1		Sicherungsmutter (522669302)
	1		Schalter (522710001)
	1		ABDECKUNG (505068002)
	1		Schraube Ehhm (574886401)
	1		Lenkerhalter (574566701)
	1		STÜTZPLATTE (505070601)
	4		Schraube (574391401)
	1		Scheibe (734116541)
	1		Hebel (583936901)
	1		Sechskantmutter (503221011)
	1		Electric Cable (523932401)
	1		Kabel (521893301)
	2		Scheibe (505198401)
	2		Schraube (525448801)
	1		EINSTELLHEBEL (505896001)
	1		Schraube (725537001)
	2		Starter Cord Guide (510282301)
	1		Sicherungsmutter (522669302)
	8		Sicherungsmutter (522669302)
	2		Scharnier (574230701)
	8		Schraube Ihscm (725537455)
	1		HANDLE LOWER ASSY (510408802)
	1		Handle Lower Assy (510408901)
	4		Schraube (505524603)
	4		Mutter (525514801)

Nr.	Menge		Artikel
	2		Schraube Itxpantt (502435201)
	1		NUT FLANGE (504055601)
	1		Riemenscheibe (544444401)
	1		Riemen (501986601)
	1		Feder (522024601)
	1		Hebel (504048301)
	1		Getriebegehäuse Kpl. (504053201)
	2		Schraube Itxpant (502435301)
	1		Mutter (522024001)
	1		Feder (504048701)
	1		Halter (504048601)
	1		Gehäusehälfte (505143901) For 96666930100
	1		Gehäusehälfte (505144001) For 96666930100
	1		Stützbügel (505895901)
	1		Kontaktstück (531205848)
	1		RIEMENFÜHRUNG (522612301)
	1		Gleitplatte (504641501)
	1		Stützbügel (505130401)
	6		Schraube Ehhft (506558302)
	2		Federring (735310920)
	2		Welle (504625001)
	2		Lock Ring (504702801)
	4		Scheibe (505221401)
	8		Kugellager (738210104)
	2		Stütze Kpl. (504709804)
	2		Rad Kpl. (502496801)
	4		RADKAPPE (544443901)
	4		O-ring (544433101)
	4		SCHRAUBE (574259401)
	2		Rad Kpl. (544916904)
	4		Staubschutz (504624101)
	2		Treibrad (544342301)
	2		Stütze Kpl. (504709802)
	1		STOSSFÄNGER (506606301)
	2		Halter (504624901)
	4		Schraube Itxpantt (502435201)
	4		Schraube Itxpantt (502435201)
	1		Mutter (505521001)
	1		Abdeckung (505031901)
	1		GLEITPLATTE (502625401)
	1		Stange (510029501)
	1		INDEX WINDOW (505109301)
	2		Transversal Rod (574406001)
	1		INDEX SCALE (504627602)
	1		RAHMEN (501375501)
	1		Kolben (505130501)
	1		Feder (505130901)
	1		SPERRHAKEN (505124301)
	1		Gehäusehälfte (505144001) For 96666930100
	1		Schraube Itxpantt (502435201)
	1		KNOPF (505140501)
	4		Schraube Itxpant (502435301)
	2		Schraube Itxpantt (502435201)
	1		HECKKLAPPE (505109401)
	1		Luke (505202101)
	2		Schraube Itxpantt (502435201)
	1		KABELKLEMME (574360501)
	1		Schraube Itxpant (502435301)

Nr.	Menge		Artikel
	1		ETIKETT (516043605)
	1		MOTOR (510435901)
	3		Scheibe (575866301)
	1		Cable Holder (505126401)
	1		HALTER (522774901)
	1		Feder (521892901)
	3		Bolzen (532150406)
	1		BREMSFEDER (505126701)
	1		Schraube Itxpantt (502435201)
	1		Riemenabdeckung (505316201)
	1		TASTE (531204907)
	1		RIEMENSCHEIBE (525464301)
	1		Kupplung (521893101)
	1		Klinge (505524102)
	2		Scheibe (575746501)
	2		Schraube Ehhm (725249371)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Rad Kpl. (502496801) WHEEL ASSY Idler Standard ball bearing Dual track
	Riemen (501986601) Drive belt, 750mm
