Husqvarna LC 48V | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

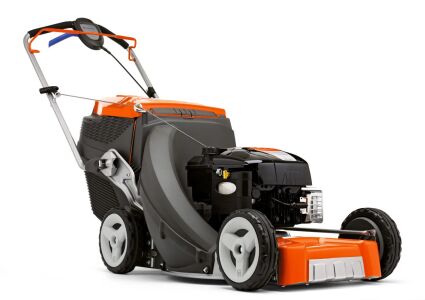

Hier findest Du Original-Ersatzteile für Dein Modell LC 48V von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna LC 48V (Explosionszeichnung)

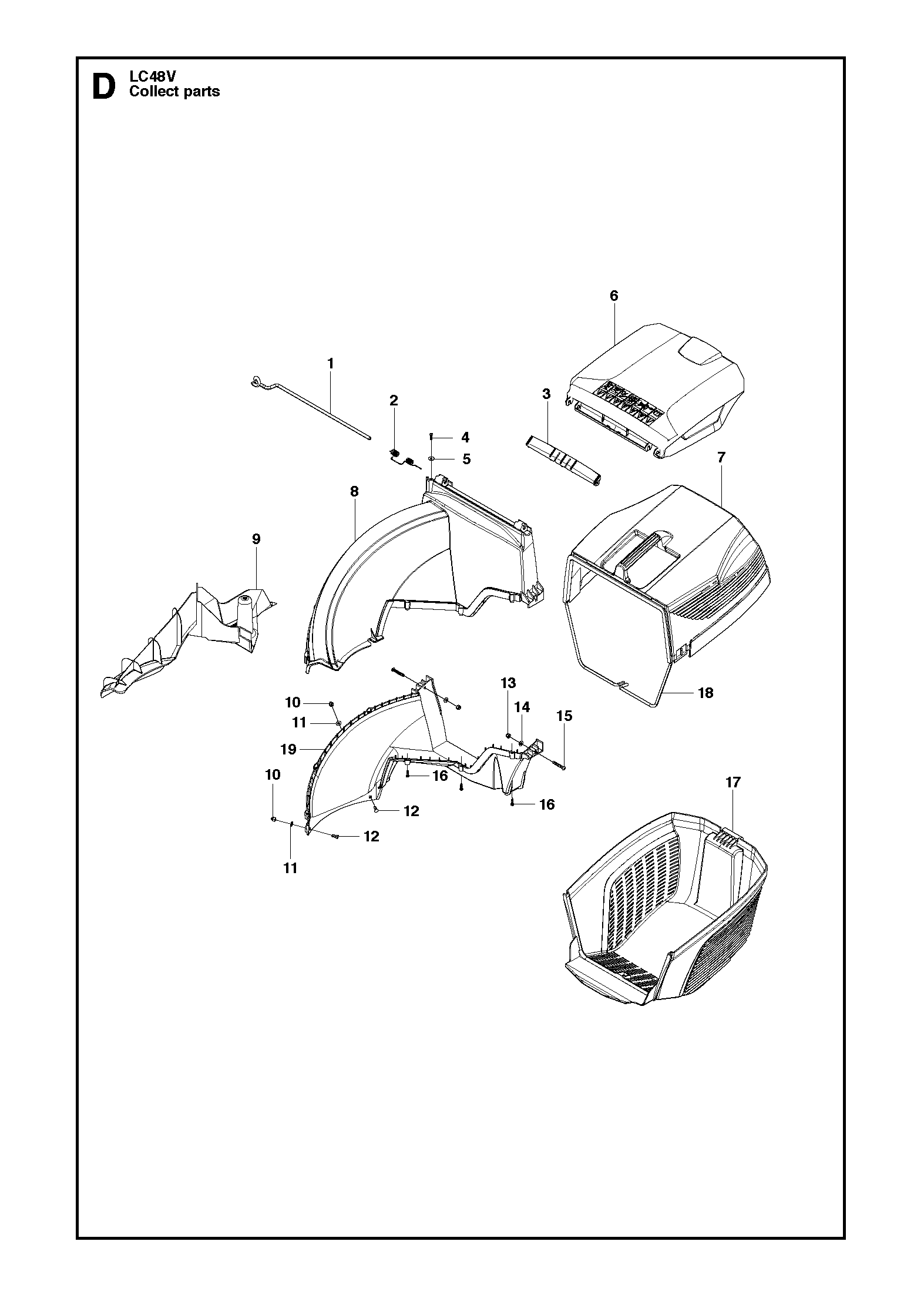

Nr.	Menge		Artikel
	1		ACHSE (502245901)
	1		Feder (502244701)
	1		Abdeckung (504598101)
	1		Schraube Itxpant (502435301)
	1		Scheibe (505198401)
	1		Luke (501967701)
	1		Grasfangbeutel (501987701)
	1		Auswurfrohr (501967501)
	1		Mulchstöpsel (504137101)
	2		Hutmutter (502305001)
	2		Scheibe (505198401)
	2		Schraube (505156101)
	2		Sicherungsmutter (522669302)
	2		Scheibe (531206666)
	2		Schraube (505557702)
	7		Schraube Itxpant (502435301)
	1		Grasfangbeutel (501987601)
	1		Grasfangbeutel (502447101)
	1		Auswurfrohr (501967301)

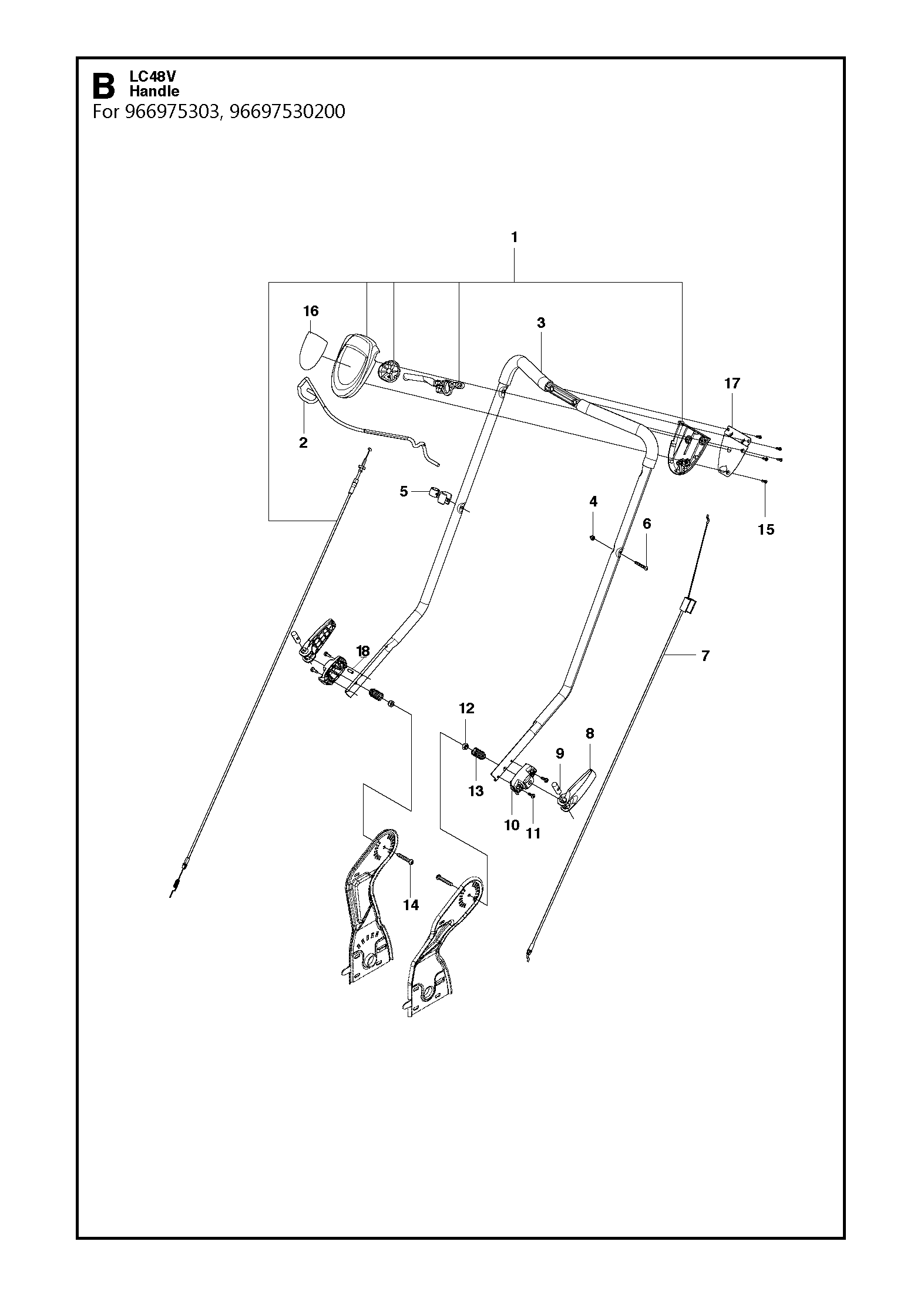

Nr.	Menge		Artikel
	1		Bedienelement (544932905)
	1		BAIL ARM (502289301)
	1		Einstellhebel Kpl. (522748401) For 96697530200
	1		Einstellhebel Kpl. (581216601) For 966975303
	1		Hutmutter (502305001)
	1		Starterseilführung (581551101)
	1		Schraube (505557702)
	1		Kabel (522937401)
	2		Hebel (504138301)
	2		Kolben (505531101)
	1		Einstellscheibe (504138901) For 96697530200
	2		Einstellscheibe (580776201) For 966975303
	4		Schraube (502435203)
	2		Sicherungsmutter (732211801)
	2		Feder (504638101)
	2		Schraube (505524601)
	5		Schraube (574391401)
	1		Etikett (544928101)
	1		HALTER (532187097)
	1		Nadelroller (505508101) For 96697530200

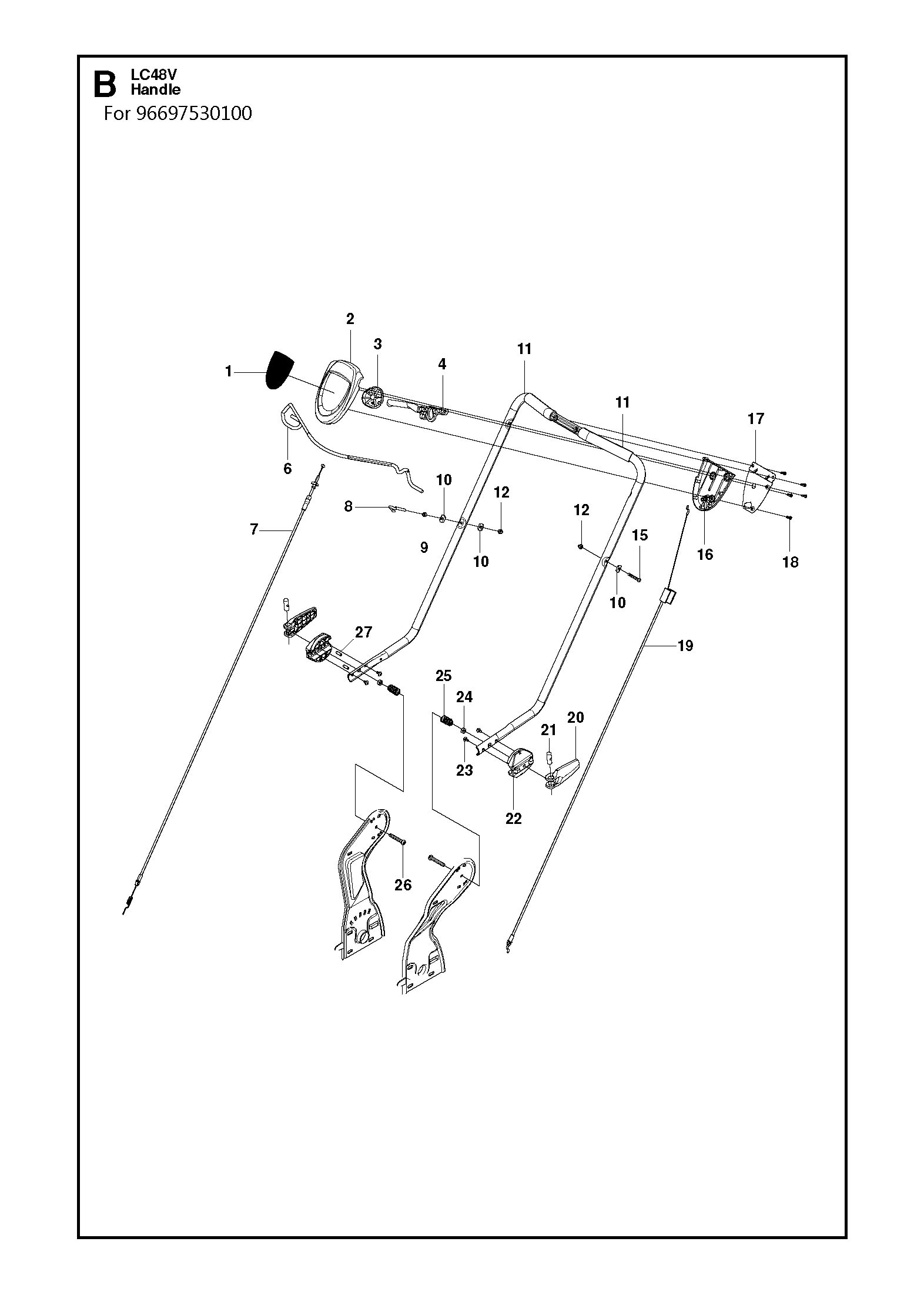

Nr.	Menge		Artikel
	1		Etikett (544928101)
	1		PROTECTOR (532188278)
	1		RIEMENSCHEIBE (532406262)
	1		Hebel (532425662)
	1		BAIL ARM (502289301)
	1		Bedienelement (544932905)
	1		Pin Retaining Screw (531205169)
	1		Mutter (531207165)
	3		Scheibe (514026600)
	2		Einstellhebel Kpl. (522748401)
	2		Hutmutter (502305001)
	1		Schraube (505557702)
	1		ABDECKUNG (532188279)
	1		HALTER (532187097)
	5		Schraube Itxpant (502435301)
	1		Kabel (522937401)
	2		Hebel (504138301)
	1		Kolben (505531101)
	2		Einstellscheibe (504138901)
	4		Schraube Itxpantt (502435201)
	2		Sicherungsmutter (732251871)
	2		Feder (504638101)
	2		Schraube (505524601)
	4		Nadelroller (505508101)

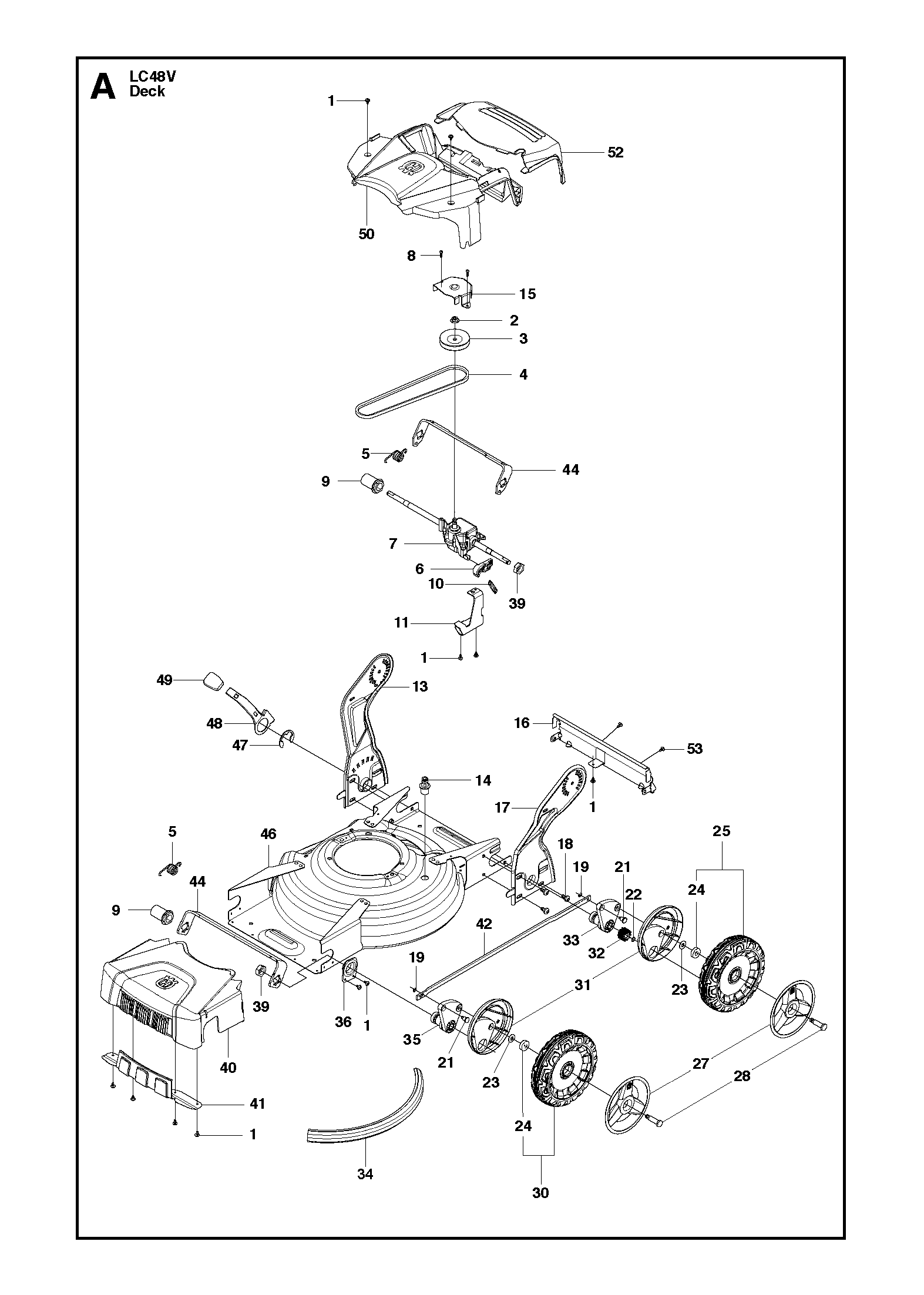

Nr.	Menge		Artikel
	17		Schraube Itxpantt (502435201)
	1		NUT FLANGE (504055601)
	1		Riemenscheibe (544444401)
	1		Riemen (501986601)
	2		Feder (522024601)
	1		Hebel (504048301)
	1		Getriebegehäuse Kpl. (504053201)
	2		Schraube Itxpant (502435301)
	2		Mutter (522024001)
	1		Feder (504048701)
	1		Halter (504048601)
	1		STÜTZBÜGEL (504000001) For 96697530200, 96697530100
	1		Stützbügel (504000003) For 966975303
	1		Kontaktstück (531205848)
	1		RIEMENFÜHRUNG (504048501)
	1		Gleitplatte (504641501)
	1		Stützbügel (504003201) For 96697530200, 96697530100
	1		Stützbügel (504003203) For 966975303
	6		Schraube Ehhft (506558302)
	2		Federring (735310920)
	2		Welle (504625001)
	2		Lock Ring (504702801)
	4		Scheibe (505221401)
	8		Kugellager (738210104)
	2		Rad Kpl. (544916904)
	4		RADKAPPE (544443901)
	4		Screw (544453401)
	2		Rad Kpl. (502496801)
	4		Staubschutz (504624101)
	2		Treibrad (544342301)
	2		Stütze Kpl. (504709804)
	1		STOSSFÄNGER (506606301) For 96697530200, 96697530100
	2		Stütze Kpl. (504709802)
	2		Halter (504624901)
	2		Mutter (505521001)
	1		Abdeckung (505031901)
	1		GLEITPLATTE (502625401)
	1		Stange (504615501)
	2		Transversal Rod (574406001)
	1		RAHMEN (501375501)
	1		Sicherungsscheibe (735313621)
	1		Hebel (504838201)
	1		Knopf (522598501)
	1		HECKKLAPPE (505109402) For 966975303
	1		Heckklappe (501355001) For 96697530200, 96697530100
	1		Luke (505202101)
	2		Schraube Itxpantt (502435201)

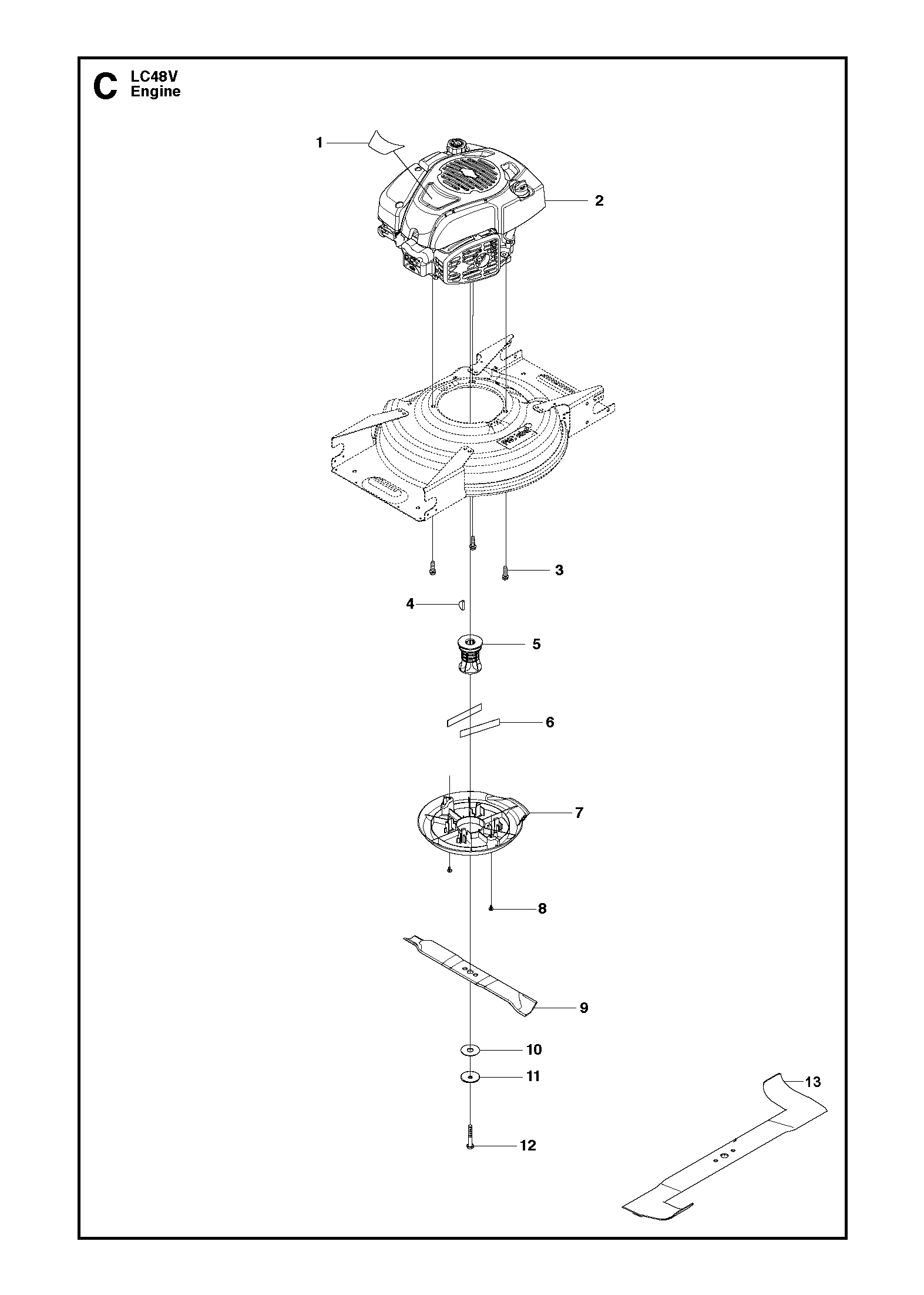

Nr.	Menge		Artikel
	1		AUFKLEBER (521888801)
	3		Bolzen (532150406)
	1		TASTE (531204907)
	1		Messeraufnahme (581843101) For 966975303, 96697530200
	1		Messeraufnahme (504591302) For 96697530100
	2		Riemenabdeckung (501968101)
	1		Riemenabdeckung (501968101)
	2		Schraube (505524601)
	1		Mower Blade (505524101)
	1		Scheibe (525423101)
	1		Scheibe (525463202)
	1		Schraube Ehhi (504456403)
	1		Klinge (510436610) For 96697530200

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Rad Kpl. (502496801) WHEEL ASSY Idler Standard ball bearing Dual track
	Riemen (501986601) Drive belt, 750mm

Dokumente

Für Husqvarna LC 48V stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna LC 48V schnell zu identifizieren.

LC 48V

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.
