Husqvarna LC 48VE | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell LC 48VE von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für LC 48VE

Nr.	Anzahl im Gerät		Artikel
	17		Linsenkopfschraube M5x10 Torx (502435201)
	1		Flanschmutter 3/8 Zoll (504055601)
	1		Riemenscheibe Fahrantrieb Ø80mm (544444401)
	1		Riemen Fahrantrieb 750mm (501986601)
	2		Feder Schnitthöhenverstellung (522024601)
	1		Hebel Fahrantriebsgetriebe (504048301)
	1		Getriebegehäuse Fahrantrieb (504053201)
	2		Schraube T50x16 (502435301)
	2		Mutter M20x1 Radaufhängung (522024001)
	1		Rückholfeder Fahrantriebsgetriebe (504048701)
	1		Halter Steuerzug Fahrantriebsgetriebe (504048601)
	1		Stützbügel Griffbügel rechts (504000003)
	1		Spülanschluss Wasserschlauch (531205848)
	1		Riemenführung Fahrantrieb (522612301)
	1		Gleitplatte hinten (504641501)
	1		Stützbügel Griffbügel links (504003203)
	6		Schraube M8x16 (506558302)
	2		Sicherungsring 5x0.7 (735310920)
	2		Welle Schnitthöhenverstellung (504625001)
	2		Sicherungsring Smalley Spirawave (504702801)
	4		Scheibe 10x23x1.5 (505221401)
	8		Kugellager (738210104)
	2		Hinterrad Fahrantrieb (544916904)
	4		Radkappe Vorder- und Hinterrad (544443901)
	4		Schraube Radkappe (544453401)
	2		Vorderrad mit Kugellager (502496801)
	4		Staubdeckel Radaufhängung (504624101)
	2		Antriebsritzel Hinterrad (544342301)
	2		Lenkerarm Hinterradaufhängung (504709804)
	2		Lenkerarm Vorderradaufhängung (504709802)
	2		Halter Vorderachse (504624901)
	2		Mutter M20x1 Radaufhängung (505521001)
	1		Abdeckung Mähdeck vorne (505031901)
	1		Gleitplatte vorne (502625401)
	1		Stange Schnitthöhenverstellung (504615501)
	2		Querstrebe Radaufhängung (574406001)
	1		Mähdeckgehäuse 48s (501375501)
	1		Sicherungsscheibe 30 Schnitthöhenverstellung (735313621)
	1		Hebel Schnitthöhenverstellung (504838201)
	1		Knopf Schnitthöhenverstellhebel (522598501)
	1		Heckklappe (505109402)
	1		Klappe Heckabdeckung (505202101)
	2		Linsenkopfschraube M5x10 Torx (502435201)
	1		Halter Akku Elektrostart (522470901)
	1		Akku (515996301)
	1		Akkukabel Elektrostart (575441401)
	1		Scheibe 13.2x28x2 Elektrostart (502455301)
	1		Platine Elektrostart (515996001)
	1		Ladegerät Elektrostart-Akku (502951201)

Nr.	Anzahl im Gerät		Artikel
	17		Linsenkopfschraube M5x10 Torx (502435201)
	1		Flanschmutter 3/8 Zoll (504055601)
	1		Riemenscheibe Fahrantrieb Ø80mm (544444401)
	1		Riemen Fahrantrieb 750mm (501986601)
	2		Feder Schnitthöhenverstellung (522024601)
	1		Hebel Fahrantriebsgetriebe (504048301)
	1		Getriebegehäuse Fahrantrieb (504053201)
	2		Schraube T50x16 (502435301)
	1		Rückholfeder Fahrantriebsgetriebe (504048701)
	1		Halter Steuerzug Fahrantriebsgetriebe (504048601)
	1		Stützbügel Griffbügel rechts (504000001)
	1		Spülanschluss Wasserschlauch (531205848)
	1		Riemenführung Fahrantrieb (522612301)
	1		Gleitplatte hinten (504641501)
	1		Stützbügel Griffbügel links (504003201)
	6		Schraube M8x16 (506558302)
	2		Sicherungsring 5x0.7 (735310920)
	2		Welle Schnitthöhenverstellung (504625001)
	2		Sicherungsring Smalley Spirawave (504702801)
	4		Scheibe 10x23x1.5 (505221401)
	8		Kugellager (738210104)
	2		Hinterrad Fahrantrieb (544916904)
	4		O-Ring Ø190 Hinterrad (544432801)
	4		Radkappe Vorder- und Hinterrad (544443901)
	4		Schraube Radkappe (544453401)
	2		Vorderrad mit Kugellager (502496801)
	4		Staubdeckel Radaufhängung (504624101)
	2		Antriebsritzel Hinterrad (544342301)
	4		Lenkerarm Hinterradaufhängung (504709804)
	1		Stoßfänger Mähdeck seitlich (504695001)
	1		Lenkerarm Vorderradaufhängung (504709802)
	2		Halter Vorderachse (504624901)
	4		Mutter M20x1 Radaufhängung (505521001)
	1		Abdeckung Mähdeck vorne (505031901)
	1		Gleitplatte vorne (502625401)
	1		Stange Schnitthöhenverstellung (504615501)
	1		Anzeigefenster Schnitthöhenverstellung (504627501)
	2		Querstrebe Radaufhängung (574406001)
	1		Skala Schnitthöhenverstellung (504627601)
	1		Mähdeckgehäuse 48s (501375501)
	1		Sicherungsscheibe 30 Schnitthöhenverstellung (735313621)
	1		Hebel Schnitthöhenverstellung (504838201)
	1		Knopf Schnitthöhenverstellhebel (522598501)
	1		Heckklappe Mähdeck (505109401)
	1		Klappe Heckabdeckung (505202101)
	2		Linsenkopfschraube M5x10 Torx (502435201)
	1		Halter Akku Elektrostart (522470901)
	1		Akku (515996301)
	1		Akkukabel Elektrostart (575441401)
	1		Scheibe 13.2x28x2 Elektrostart (502455301)
	1		Startmodul Elektrostart (522028001)
	1		Ladegerät Elektrostart-Akku (502951201)

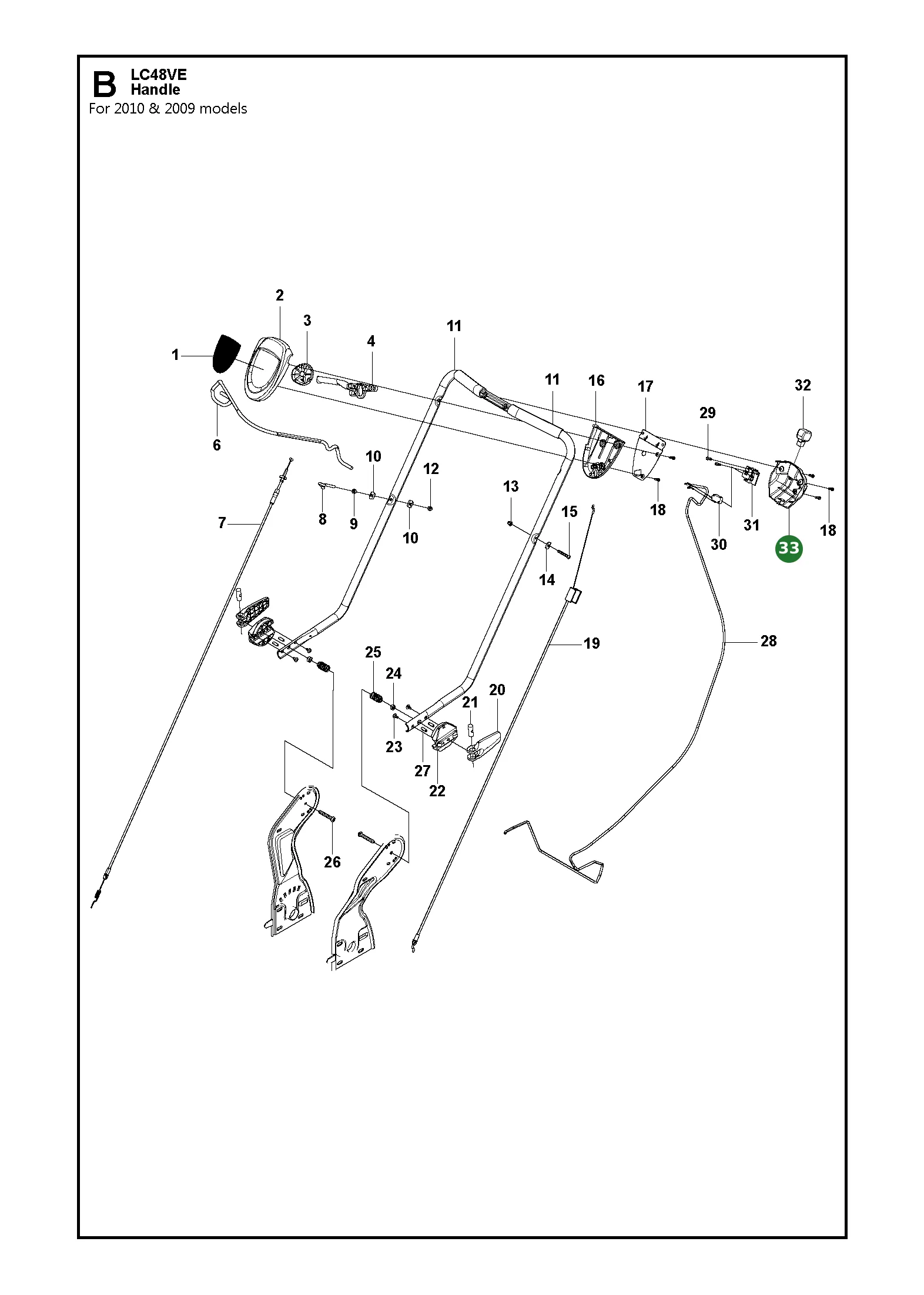

Nr.	Anzahl im Gerät		Artikel
	1		Aufkleber AutoWalk (544928101)
	1		Schutz Fahrantriebsbedienung (532188278)
	1		Riemenscheibe Fahrantriebsbedienung (532406262)
	1		Fahrantriebsbügel (532425662)
	1		Sicherheitsbügel (502289301)
	1		Bedienelement AutoWalk (544932905)
	1		Halteschraube Griffbügel oben (531205169)
	1		Mutter M6 Griffbügel oben (531207165)
	3		Unterlegscheibe (514026600)
	2		Griffbügel oben Standard Collect (522748401)
	2		Hutmutter M6 selbstsichernd (502305001)
	5		Schraube T50x16 (502435301)
	1		Kabel Sicherheitsbügel (522937401)
	2		Hebel Griffbügel-Klappmechanismus (504138301)
	2		Stift Griffbügel-Klappmechanismus (505531101)
	2		Einstellscheibe Griffbügel-Klappmechanismus außen (504138901)
	4		Linsenkopfschraube M5x10 Torx (502435201)
	2		Sicherungsmutter M8 (732251871)
	2		Feder Griffbügel-Höhenverstellung (504638101)
	2		Schraube M8x50 (505524601)
	4		Nadelrolle Griffbügel-Klappmechanismus (505508101)
	1		Kabelsatz Elektrostart (522022001)
	2		Schraube T50x16 (502435301)
	1		Mikroschalter Honeywell V15T16-EZ300 (574316001)
	1		Halter Elektrostart-Bedieneinheit (510088301)
	1		Zündschlüssel Elektrostart (522036001)
	1		Abdeckung Elektrostart (510237401)

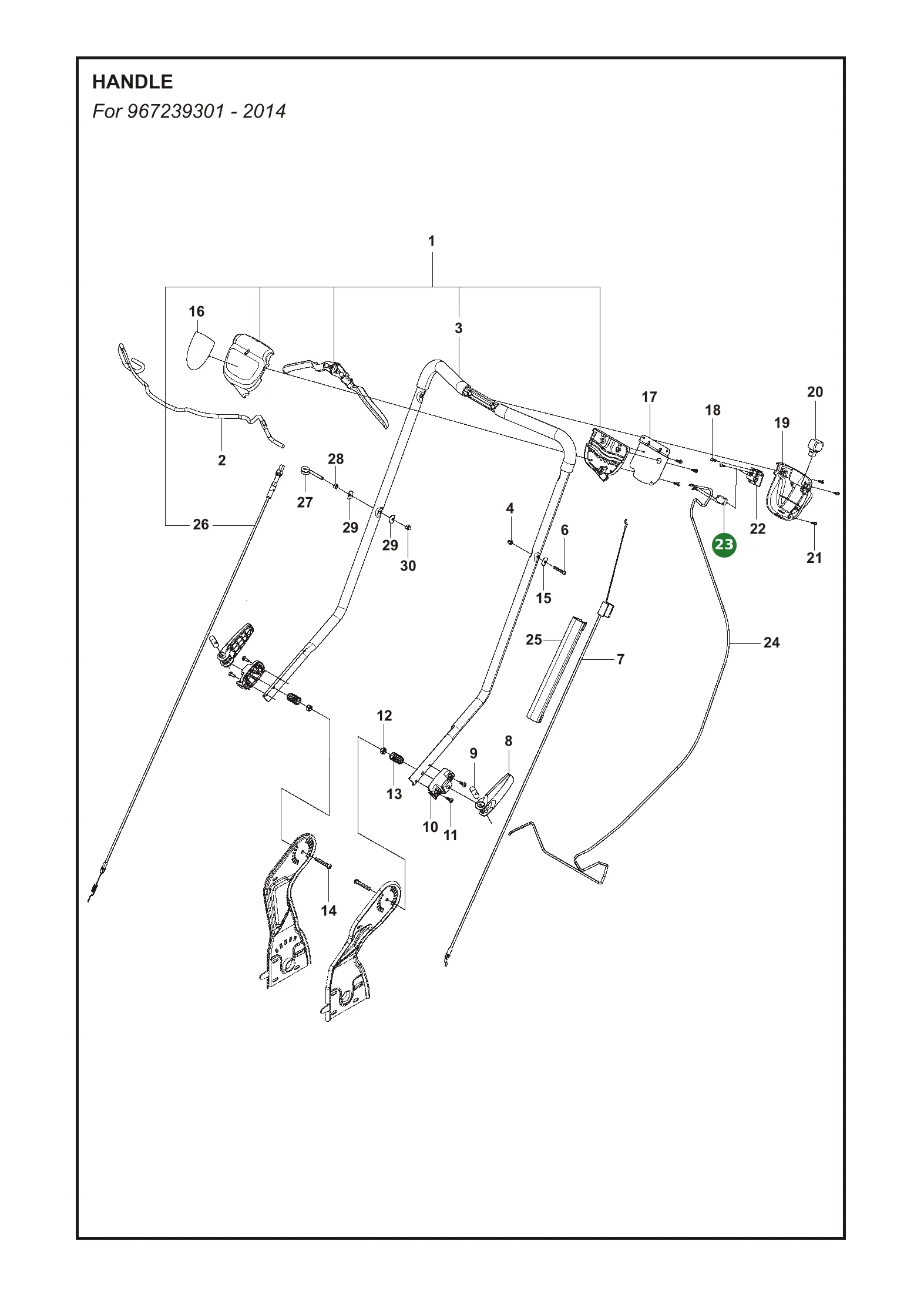

Nr.	Anzahl im Gerät		Artikel
	1		Bedienelement AutoWalk (544932905)
	1		Sicherheitsbügel (502289301)
	1		Griffbügel oben (581216601)
	1		Hutmutter M6 selbstsichernd (502305001)
	1		Starterseilführung (581551101)
	1		Schraube M6 Innentorx (505557702)
	1		Kabel Sicherheitsbügel (522937401)
	2		Hebel Griffbügel-Klappmechanismus (504138301)
	2		Stift Griffbügel-Klappmechanismus (505531101)
	2		Einstellscheibe Griffbügel-Höhenverstellung (580776201)
	4		Schraube Einstellscheibe Griffbügel (502435203)
	2		Sicherungsmutter M8 (732211801)
	2		Feder Griffbügel-Höhenverstellung (504638101)
	2		Schraube M8x50 (505524601)
	1		Aufkleber AutoWalk (544928101)
	1		Halter Fahrantriebsbedienung (532187097)
	2		Schraube RTTP-8-16x16 (574391401)
	1		Abdeckung Elektrostart (510237401)
	1		Zündschlüssel Elektrostart (522036001)
	5		Schraube RTTP-8-16x16 (574391401)
	1		Halter Elektrostart-Bedieneinheit (510088301)
	1		Mikroschalter Elektrostart (525486301)
	1		Elektrokabel Elektrostart (515996201)

Nr.	Anzahl im Gerät		Artikel
	1		Motoraufkleber Briggs & Stratton 675EX XVT (521888901)
	3		Schraube Motorbefestigung (532150406)
	1		Passfeder Kurbelwelle (531204907)
	1		Messeraufnahme lang D22.2 (581843101)
	2		Riemenabdeckung (501968101)
	1		Riemenabdeckung (501968101)
	2		Linsenkopfschraube M5x10 Torx (502435201)
	1		Messer 3-in-1 480mm (505524101)
	1		Scheibe Messerkupplung (525423101)
	1		Scheibe Messerbefestigung (525463202)
	1		Schraube UNF 3/8x64 Messeraufnahme (504456403)
	1		Messer Collect 480mm (510436610) For 966975407, 96697540400, 96697540300, 96697540200, & 96697540100

Nr.	Anzahl im Gerät		Artikel
	1		Achse Heckauswurfklappe mit Seilführung (502245901)
	1		Torsionsfeder Heckauswurfklappe (502244701)
	1		Deckel Heckauswurfklappe (504598101)
	1		Schraube T50x16 (502435301)
	1		Unterlegscheibe 6.7x14x1.5 (505198401)
	1		Heckauswurfklappe (501967701)
	1		Grasfangkorb Oberteil (501987701)
	1		Auswurfkanal oben 48cm (501967501)
	1		Mulchstopfen 48cm (504137101)
	2		Hutmutter M6 selbstsichernd (502305001)
	2		Unterlegscheibe 6.7x14x1.5 (505198401)
	2		Schraube SD-/Mulcheinheit (505156101)
	2		Sicherungsmutter M6 (522669302)
	2		Unterlegscheibe Auswurfkanal (531206666)
	2		Schraube M6 Innentorx (505557702)
	7		Schraube T50x16 (502435301)
	1		Grasfangkorb Unterteil (501987601)
	1		Rahmen Grasfangkorb (502447101)
	1		Warnaufkleber Gefahr (513996102) For 966975407
	1		Auswurfkanal unten (501967301)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Riemen Fahrantrieb 750mm (501986601) 750mm, Fahrantrieb
	Messeraufnahme lang D22.2 (581843101) lang, D22.2, Messerwelle
	Messeraufnahme (504591302) handgeführt
	Vorderrad mit Kugellager (502496801) Standard-Kugellager, Dual-Track
	Hinterrad Fahrantrieb (544916904) hinten
	Schraube UNF 3/8x64 Messeraufnahme (504456403) Messeraufnahme, UNF 3/8x64, 12.9, ZP-BC

Dokumente

Für Husqvarna LC 48VE stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rasenmäher LC 48VE – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

LC48 LC48 V LB48 LB48 V LC48 VE 966976301 966975301 966975401 966975402 966975701 966975801 2010-01

Sprachen des Dokuments: DE, ES, NL, PT

LC48 LC48 V LB48 LB48 V LC48 VE 966976301 966975301 966975401 966975402 966975701 966975801 2010-01

Sprachen des Dokuments: ANY

LC 48 LC48V LC 48 VE LB 48V LB 48 2011 DE FR NL

Sprachen des Dokuments: DE, FR, NL

LC 48 LC48V LC 48 VE LB 48V LB 48 2011 EN ES PT IT

Sprachen des Dokuments: EN, ES, IT, PT

LC48 LC48 V LB48 LB48 V LC48 VE 2009-05

Sprachen des Dokuments: DE, ES, IT, NL, PT

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.
