Husqvarna W520i | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell W520i von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für W520i

Nr.	Anzahl im Gerät		Artikel
	1		Stoßfänger links (582229001) links
	1		Stoßfänger rechts (582229002) rechts
	8		Blindniete 4.0x15.7 (722785402) Blindniet, 4.0x15.7
	1		Schraube Halter Mähdeck (531204921) Schraube.
	2		Stift (531206653) Stift
	13		Schraube (531207385) Schraube.
	3		Schraube 5x10 (531207856) 5x10
	3		Rundkopfschraube M8x20 (588877501) M8x20
	1		Halter Schnitthöhenverstellung (599232501) Halter
	2		Buchse 12mm Vorderachslenker (590373601) 12mm, Vorderachslenker
	6		Sicherungsmutter M8 (732211801) M8
	4		Scheibe BRB 8.4x17 (734116401) 8.4x17, BRB
	4		Mutter M8 (504857801) M8
	1		Chassisrahmen Aluminium (587197508) Aluminium, Nordamerika, orange
	1		Deflektor vorne (501966001) Deflektor.
	1		Abdeckung Schnitthöhenverstellung (531213225) Abdeckung.
	1		Stützbügel Griffbügel rechts (587196702) rechts, lackiert
	1		Stützbügel Griffbügel links (587196802) links, lackiert
	1		Klappe 51cm (587197203) 51cm, ohne Symbole
	1		Achsstange Heckklappe (587197301) Klappe
	1		Feder Heckklappe (501322501) Heckklappe, 51cm
	2		Staubdeckel Hinterrad (587197901) Hinterrad
	2		Vorderrad 210mm (536619701) 210mm, frei laufend
	2		Vorderrad 210mm (536619701) 210mm, frei laufend
	2		Hinterrad 210mm mit Antrieb (536619601) 210mm, angetrieben
	2		Hinterrad 210mm mit Antrieb (536619601) 210mm, angetrieben
	4		Verschlussmutter Radkappe (584159401) Kappenmutter
	1		Hinterachse Höhenversteller LC551 (599231401) LC551, Nordamerika, 5mm Lenkerarme
	2		Stütze Fahrantrieb (531206652) Stütze.
	1		Knopf Schnitthöhenverstellung (581746701) Schnitthöhenverstellung
	1		Feder Schnitthöhenverstellung (583951302)
	1		Hebel Schnitthöhenverstellung (581178602) Schnitthöhenverstellung
	1		Stift Schnitthöhenverstellhebel (587198202) Schnitthöhenverstellhebel
	1		Splint Schnitthöhenverstellung (587198401) Splint
	2		Kugellager Hinterrad (584404601)
	2		Stütze Vorderachsbefestigung (501078901) Vorderachsbefestigung
	1		Vorderachse Höhenverstellung (599232201) Höhenverstellung, Nordamerika, LC551
	2		Stütze Vorderachse (591162601) Vorderachse
	1		Stange Radaufhängung (587198502) Radaufhängung, Nordamerika
	2		Flanschbuchse Aufhängungsstange (501622501) metrisch
	1		Feder Höhenverstellung (599233001) Höhenverstellung, Nordamerika
	2		Sechskantschraube M5x20 (725233151) M5x20, 8.8, verzinkt
	2		Sicherungsmutter M5 (732251401) M5, ISO 7040, 8, verzinkt
	1		Kupplungsdeckel Messerbremskupplung (582866701) BBC
	4		Sicherungsmutter M6 (732211601) M6
	4		Scheibe 6x19x1.5 (504459901) 6x19x1.5mm, verzinkt
	1		Motorschutz grau (599233102) grau, Nordamerika, LC551
	4		Sechskantschraube M6x40 (725237871) M6x40, ISO 4017, 8.8, verzinkt
	4		Unterlegscheibe (514026600) Scheibe.
	1		Schraube M5x20 (504460002) M5x20, FZ, MFT-TT
	1		Schutz hinten (599233201) hinten, Nordamerika, LC551
	2		Halter Schürze (599242401) Schürze
	2		Linsenkopfschraube M5x10 Torx (502435201) M5x10, Innentorx, verzinkt, ITXPANTT
	1		Hutmutter M8 (536706801) M8, DIN 986, Klasse 6, verzinkt

Nr.	Anzahl im Gerät		Artikel

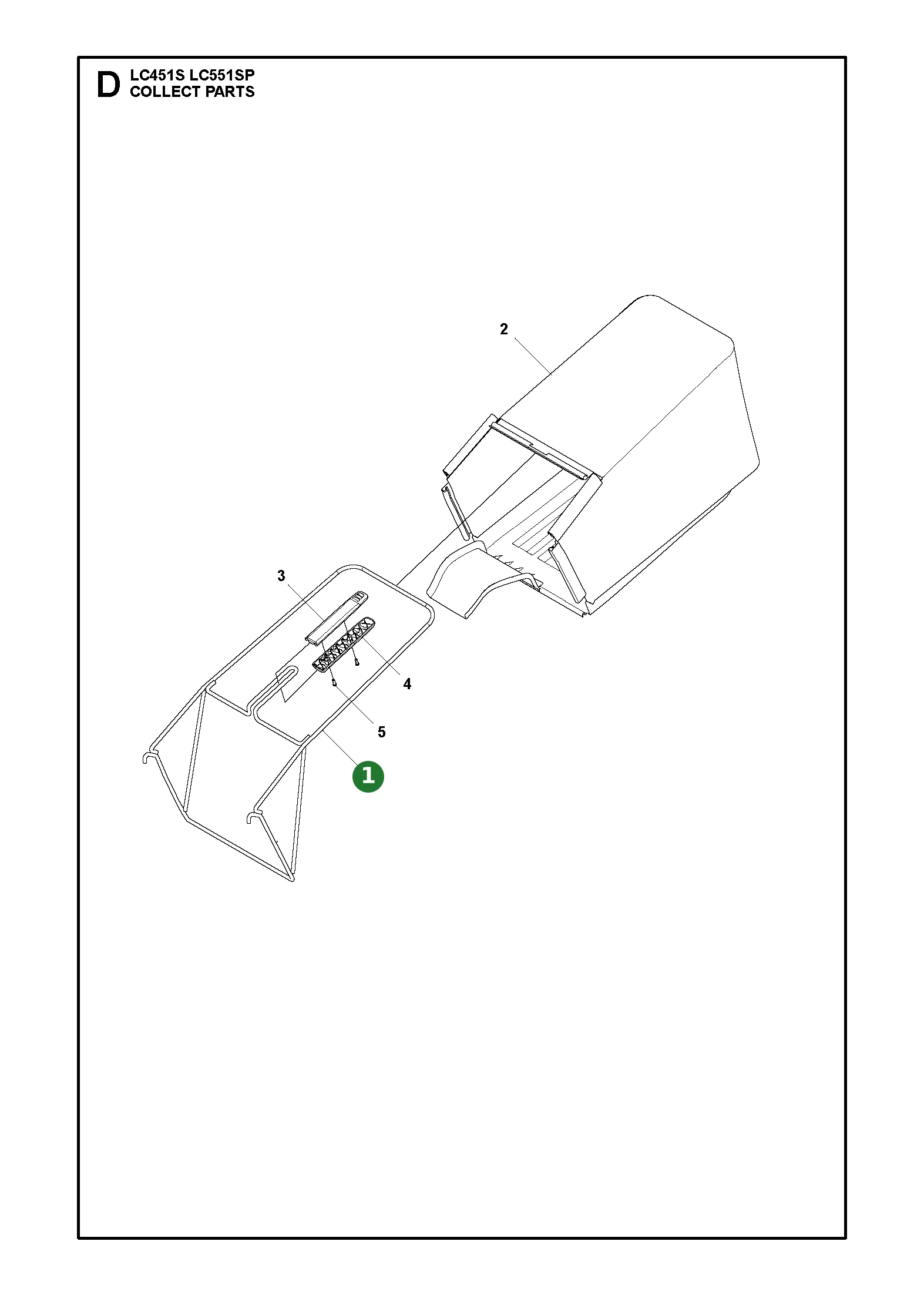

	1		Rahmen Grasfangsack (587197001) Grasfangbeutel
	1		Grasfangsack (587197101) textil
	1		Griffteil Grasfangbeutel oben (588188402) oben, dunkelgrau
	1		Griffteil Grasfangbeutel unten (588188502) unten, dunkelgrau
	2		Schraube T50x16 (502435301) T50x16, Zn/Fe, A009, ITXPANT

Nr.	Anzahl im Gerät		Artikel

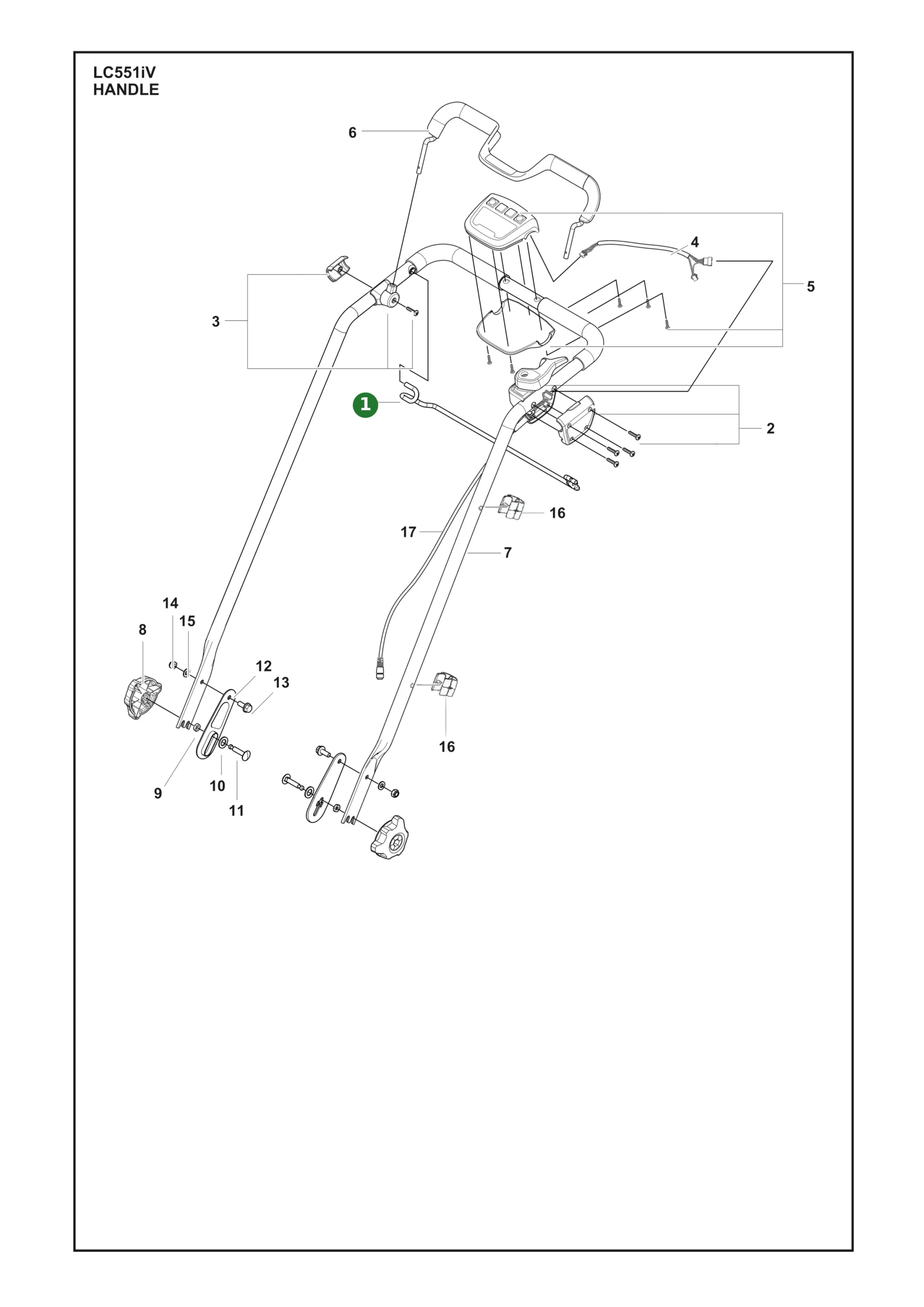

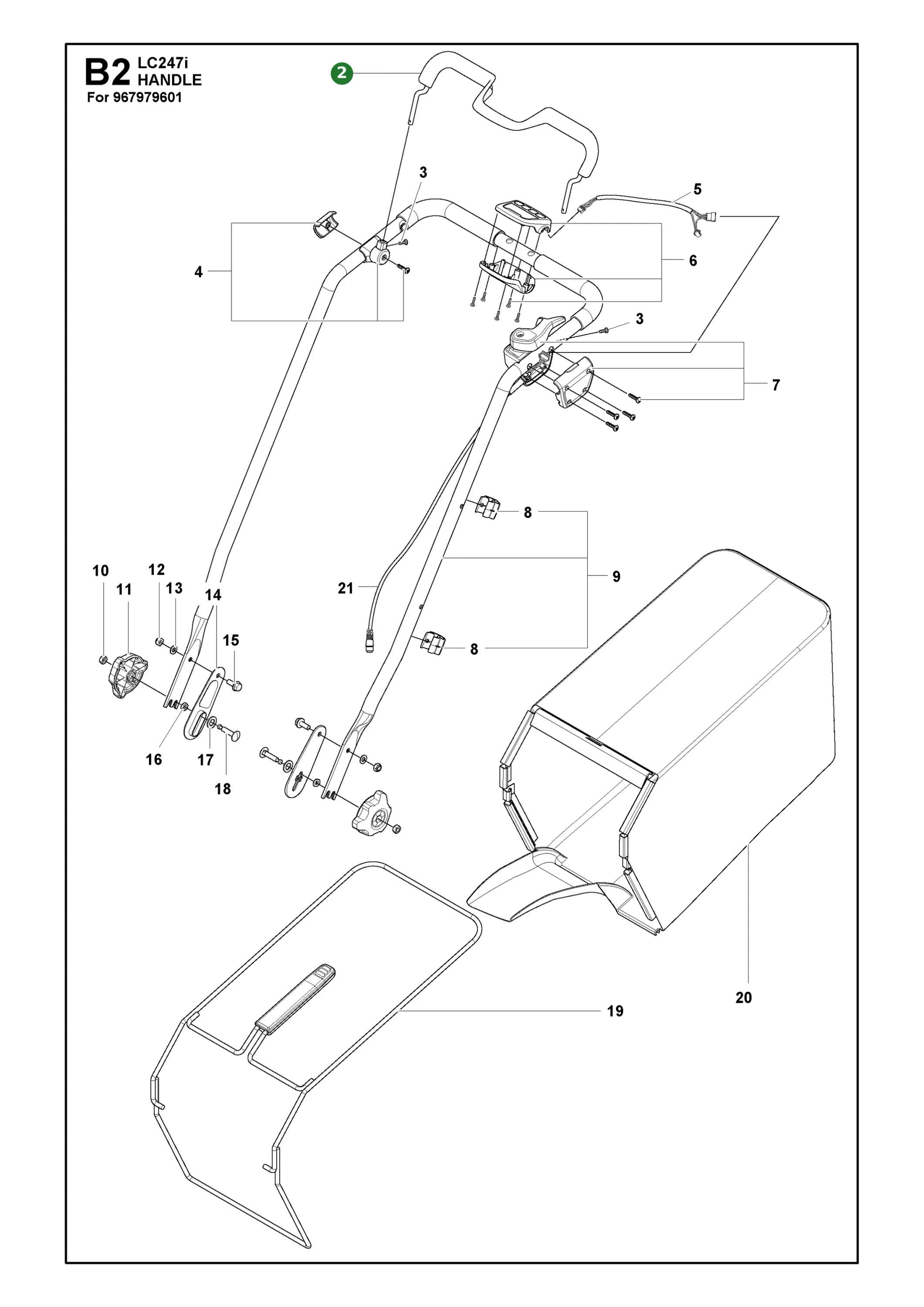

	1		Fahrantriebsbügel (591104601) Fahrantrieb

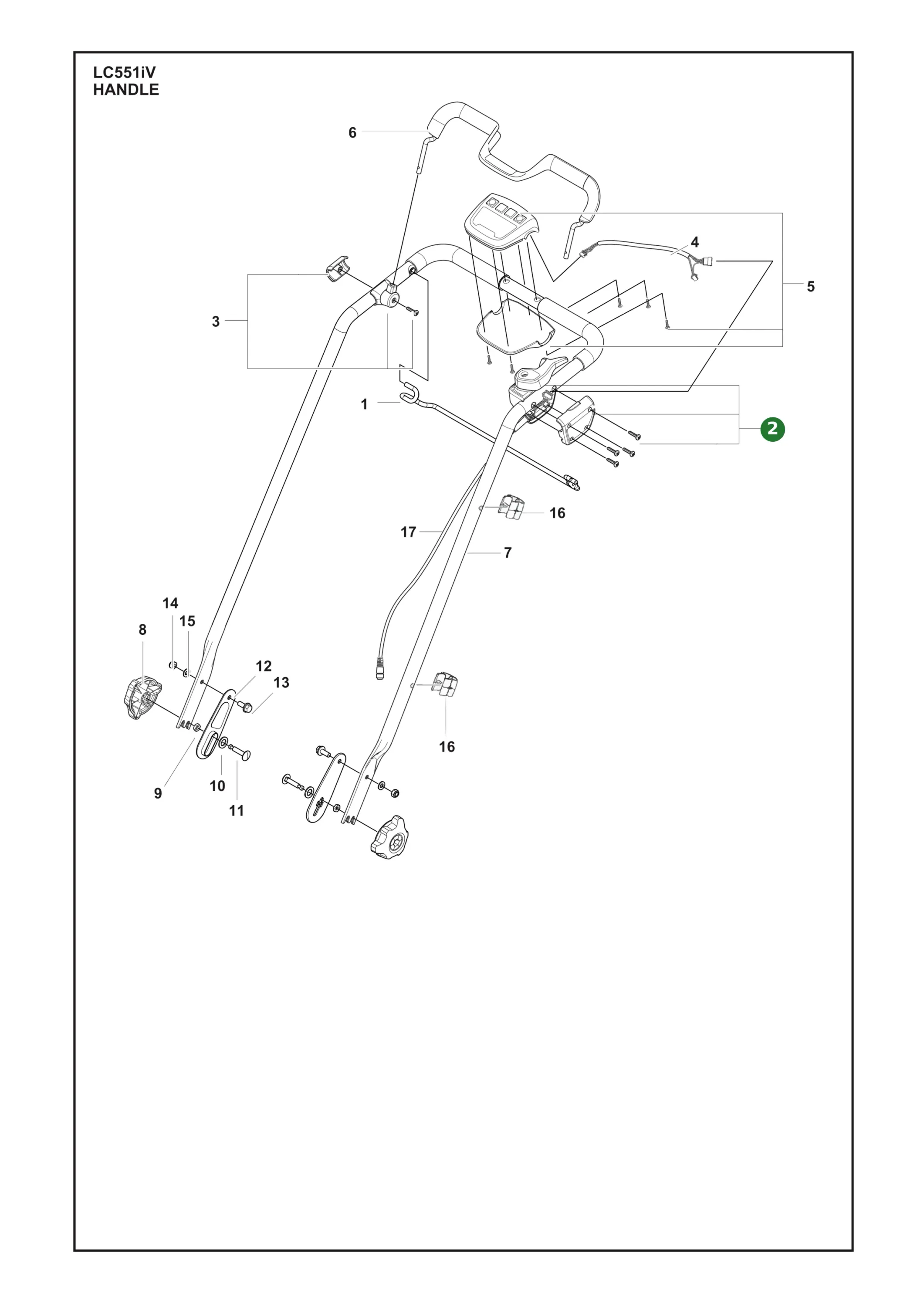

	1		Schaltdose Fahrantrieb (593118004) Fahrantrieb, W520i
	1		Stützarm Sicherheitsbügel (593118701) Sicherheitsbügel, LC 247Li/LC 347VLi
	1		Verlängerungskabel Bedienfeld zweikanalig (531147216) Bedienfeld, 2-kanalig
	1		Steuerungsplatine Fahrantrieb (596253006) Pro-Fahrantrieb, ohne Bluetooth
	1		Sicherheitsbügel (596253601) OPC
	1		Griffbügel (597422001) LC 551iV
	2		Knopf Griffbügelstütze (587237201) Knopf-Baugruppe.
	2		Sechskant-Flachmutter M8 (731431801) M8, ISO 4035, St 04, verzinkt
	2		Nylonscheibe (588157401) Nylon
	2		Schlossschraube M8 (Esloc) (588157302) M8, Esloc
	2		Scheibe Griffbügelstütze (587780401) Griffbügelstütze
	2		Schraube M8x20 (506570104) M8x20, 8.8, verzinkt, EHHFM
	2		Sicherungsmutter M8 (732211801) M8
	2		Scheibe 16x8x1.5 (734182051) 8x16x1.5mm, NB, Stahl, verzinkt
	2		Kabelhalter Griffbügel (591086401) Griffbügel

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung oben Powerhead (597937701) oben, Powerhead
	1		Abdeckung unten Powerhead Aluminium (597937801) unten, Aluminium
	1		Batteriekasten oben (598563801) oben
	1		Deckel Batteriekasten (598563901) Pro Powerhead
	1		Steuereinheit Fahrantrieb (598538207) Pro Powerhead, LC 551iV
	1		Kabelsatz Griffbügel zweipolig (598564304) Griffbügel, doppolig, 500i
	1		Abluftabdeckung Powerhead (597958201) Powerhead
	1		Sicherheitsschlüssel (598564101) Sicherheitsschlüssel, Powerhead
	1		Elektromotor BLDC 1500W 36V (597757501) BLDC, 1500W, 36V
	1		Motorabdeckung Powerhead (598564001) Powerhead
	1		Stopfen-Satz Powerhead 4 Stk. (598564201) Pro Powerhead
	1		Schaltplatine Akkuumschaltung (598539001) Akku-Schaltplatine
	1		Kabelsatz Batteriekasten (598744601) Batteriekasten
	1		Lüfter Batteriekasten (598744501) Batteriekasten
	1		Batteriekasten unten (598744401) unten
	1		Kabel Getriebe (598564401) Getriebe
	1		Ansaugabdeckung mit Filter (599320001) Powerhead

Nr.	Anzahl im Gerät		Artikel
	1		Messeraufnahme Ø25mm (501882802) Ø25mm, Guss
	1		Messermotor (597422705) Powerhead, W520i
	1		Messermotor-Einheit (597422707) Powerhead, LC 551iV
	1		Messer Collect 51cm schwarz (597466310) Collect, 51cm, schwarz
	1		Fiberscheibe D61 (503259401) D61
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501) 34x10.2x2.5mm, Messerbefestigung
	4		Messerbolzen (504456402) Messerbefestigung, 3/8-24UNF x 51mm, 12.9, EHHI
	1		Getriebe Fahrantrieb 51cm (597465201) Fahrantrieb, 51cm, elektrisch
	1		Getriebe Fahrantrieb (599692201) elektrisch
	1		Antriebsritzel Hinterrad (544342301) Antriebsritzel für den Fahrantrieb.
	4		Federscheibe Messermotor-Befestigung (735117301) Federscheibe.
	2		Sechskantschraube M5x20 (725233151) M5x20, 8.8, verzinkt
	2		Sicherungsmutter M5 (732251401) M5, ISO 7040, 8, verzinkt
	4		Scheibe Hinterrad (531208772) Scheibe.
	1		Messerbolzen (504456402) Messerbefestigung, 3/8-24UNF x 51mm, 12.9, EHHI

Nr.	Anzahl im Gerät		Artikel

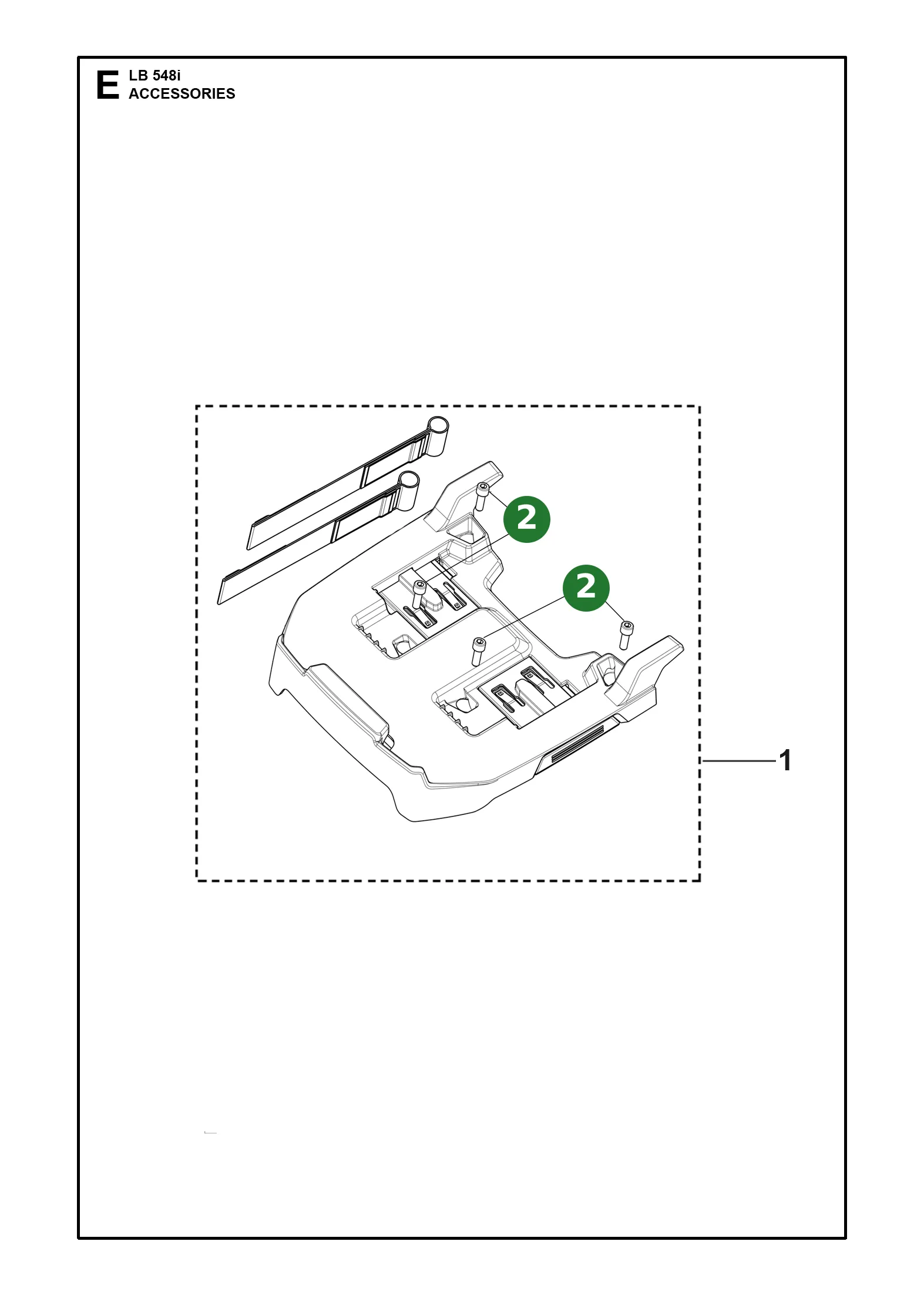

	1		Adapterplatte Rücken-Akku (597848701) Rücken-Akku
	4		Zylinderschraube M6x16 (725536856) M6x16, 12.9, Schraubensicherung, IHSCM, TBO
	1		Mulchkit 51cm (597413701) LC 551iV
	1		Feder Mulchstopfen (531205831) inkl. Feder
	1		Messer Mulch 51cm (597466410) Mulch, 51cm, schwarz, inkl. Aufkleber
