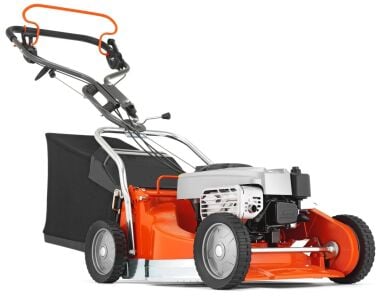

Husqvarna WC 48S e | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell WC 48S e von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

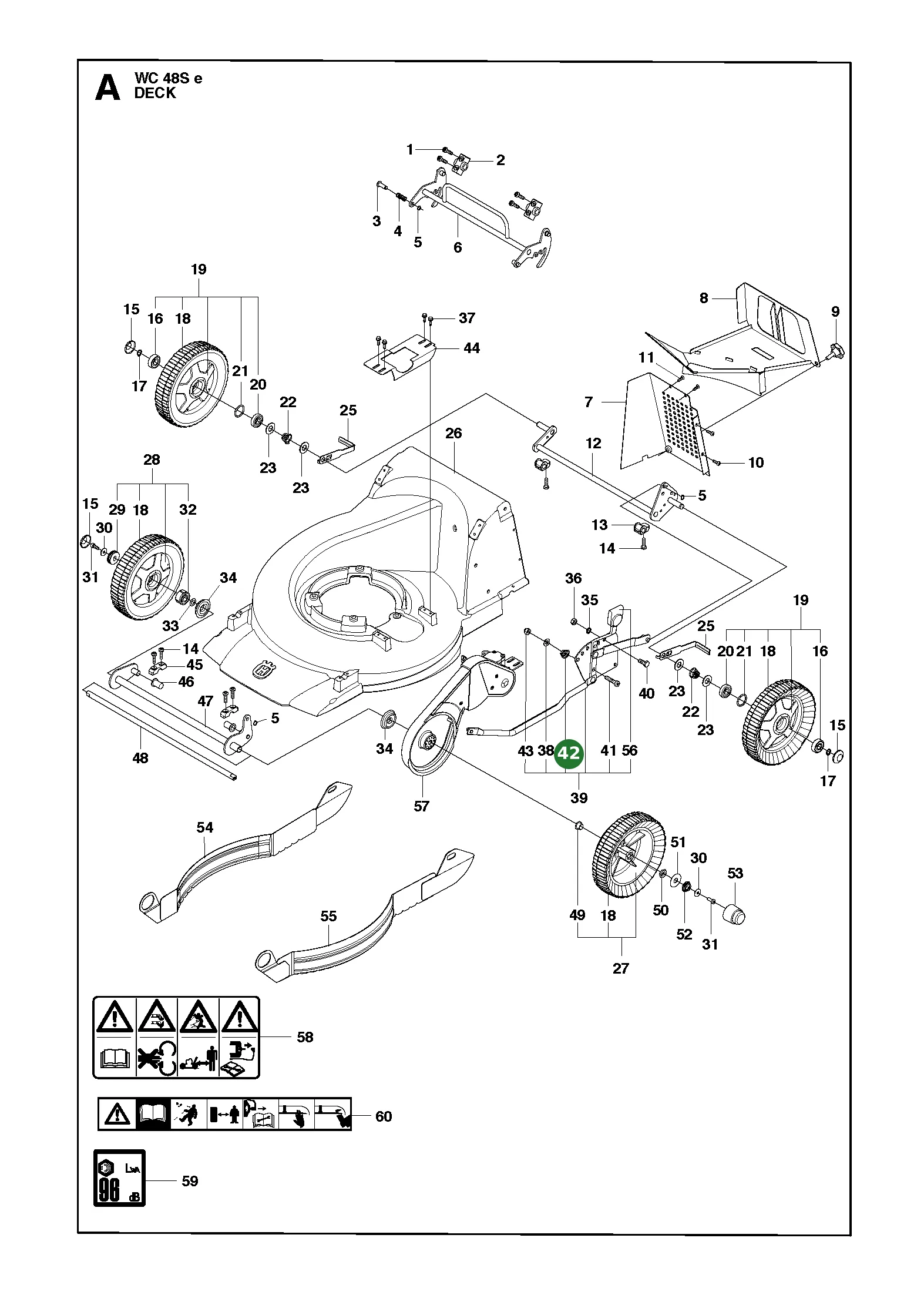

Ersatzteilkatalog für WC 48S e

Nr.	Anzahl im Gerät		Artikel
	4		Schraube 6.3x32 (504457102)
	2		Werkzeughalter orange (503257302)
	1		Verschlussbolzen (502875001)
	1		Feder Verschlussbolzen (503332901)
	3		Sicherungsring SGA 8x0.8 (735311000)
	1		Achse orange (502893002)
	1		Seitenwand Mähdeck orange (503257902)
	1		Mulcheinsatz schwarz (502945601)
	1		Halteschraube M8 Mulcheinsatz (504467301)
	2		Schraube M5x16 Innentorx-Linsenkopf (504467001)
	2		Senkschraube Torx 5x16 (504460001)
	1		Hinterachse (503269501)
	2		Lager Hinterachse orange (502885202)
	6		Schraube 6.3x25 (504457101)
	3		Radkappe (503275101)
	2		Kugellager 6201-2RS/B9 (502882701) 6201-2RS/B9
	2		Sicherungsring SGA 12 verstärkt (504458301)
	4		Reifen (502945102)
	2		Hinterrad silber mit Lager (503275402)
	2		Kugellager (503242901) Lager 6201-2RS
	2		Abstandsring 25x3 (504461801)
	2		Feder Höhenverstellung und Radabstreifer (503333001)
	4		Scheibe 12.2x27x0.5 (504457601)
	2		Radabstreifer 19/21 Zoll (503277301)
	1		Mähdeckgehäuse (522592602)
	1		Antriebsrad (503317402)
	1		Vorderrad silber mit Stahlfelge (503275504)
	1		Buchse Vorderrad (503276201)
	2		Scheibe 6x19x1.5 (504459901)
	2		Innensechskantschraube M6x16 (504456701)
	1		Buchse Vorderrad (503276401)
	1		Scheibe 12x18x0.3mm (504459801)
	2		Buchse Vorderachse (504463601)
	1		Sicherungsscheibe 8.4x15x0.8 DIN 6798 A (735216401)
	1		Sechskantmutter M8 (731231801)
	4		Schraube M5x16 (725232961)
	1		Scheibe 9x18x1.5 (504461001)
	1		Höhenverstellung Mähdeck (522590602)
	1		Sechskantschraube M8x20 (725245171)
	1		Innensechskantschraube (540179901)
	1		Feder Höhenverstellung (503257701)
	1		Sicherungsmutter M8 (732251801)
	1		Riemenschutz orange (522416002)
	2		Halter Vorderachse orange (504463802)
	2		Hülse Vorderachse orange (502898102)
	1		Vorderachse (503270801)
	1		Antriebswelle Vorderrad (503271801)
	1		Buchse Antriebsrad (503277101)
	1		Mitnehmer mit Sechskantscheibe (504461301)
	1		Scheibe 12.1x34.3x1 (504460901)
	1		Feder Antriebswelle (503332301)
	1		Radkappe Vorderradmitte (504465101)
	1		Stoßfänger links (503263301)
	1		Stoßfänger rechts (503262801)
	1		Knopf Höhenverstellung 5mm schwarz (504464801)
	1		Getriebe Fahrantrieb (585192703)
	1		Warnaufkleber Mähdeck (579733901)
	1		Aufkleber Schallleistung 96 dB (520290503)
	1		Aufkleber Mähdeck (502884001) 966663402 - 2012, & 966663401

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe Fahrantrieb (585192703)
	1		Schneckengetriebe Fahrantrieb (510212104)
	1		Riemenscheibensatz Schneckengetriebe (585400601)
	2		Sicherungsmutter M6 (732251601)
	1		Hebel Getriebe Fahrantrieb (503322701)
	2		Buchse Antriebsrad (503277101)
	1		Nietscheibe 6x19x1mm (734181351)
	1		Scheibe 5x13x1 (504456001)
	1		Sicherungsmutter M5 (732251401)
	1		Schulterbolzen M5x10 (504461901)
	1		Schraube M8x20 (727645151)
	1		Feder 15x6.2x0.7mm Getriebehebel (503324001)
	1		Scheibe 12x18x1mm (PS) (504460801)
	1		Abdeckung innen rechts orange (522416302)
	1		Bolzen M6x18 (725636951)
	1		Scheibe Antriebsgehäuse 10x20x3mm (504460601)
	1		Abdeckung außen rechts orange (503328302)
	1		Buchse Getriebe rot (503324401)
	1		Feder Riemenspanner (503318701)
	2		Kugellager (503242901) 6201-2RS
	1		Hülsenmutter (503317601)
	1		Torsionsfeder Fahrantrieb (503323701)
	1		Riemenscheibe Fahrantrieb 3-Loch (503323002)
	1		Keilriemen Fahrantrieb ZX Ld=904 (589571001) Kit: 5254799-01 (Belt with shell)
	1		Feder Variator (503330701)
	1		Feder Variator (503323401)
	2		Variatorscheibe (503329501)
	1		Scheibe 6x19x1.5 (504459901) For 966663402 - 2012
	4		Kunststoffscheibe Abdeckung (575884801) For 966663402 - 2013 & 966663401
	1		Innensechskantschraube M6x16 (504456701)
	1		Abdeckung innen links orange (503328502)
	1		Abdeckung außen links orange (503328402)
	4		Schraube M5x20 (504460002)
	2		Scheibe 12x18x0.3mm (504459801)
	1		Spannstift Riemenscheibe Schneckengetriebe (504455501) For 966663402 - 2012
	1		Riemenscheibe Schneckengetriebe (503330101) For 966663402 - 2012
	1		Stopfen Schneckengetriebe (503330401) For 966663402 - 2012
	1		Welle Schneckengetriebe (503330201) For 966663402 - 2012
	1		Spannstift Schneckengetriebe (504455401) For 966663402 - 2012

Nr.	Anzahl im Gerät		Artikel
	0		Sicherheitsbügel Pro S orange (503311102)
	0		Griffüberzug Griffbügel (576641901)
	0		Sechskantschraube M6x55/18 (725238151)
	0		Buchse Sicherheitsbügel (503320902)
	0		Scheibe 16x8x1.5 (734182051)
	0		Sicherungsmutter M6 (732251601)
	0		Scheibe 6x19x1.5 (504459901)
	0		Fahrantriebsbügel (503312901)
	0		Bremszug Sicherheitsbügel (585401801)
	0		Gashebel mit Bowdenzug (503312702)
	0		Griffbügel oben grau (502906404)
	0		Schraube M8x30 (504461501)
	0		Befestigungsplatte Griffbügel grau (503311702)
	0		Höhenverstellhebel mit Knopf (503298301)
	0		Scheibe 14x28x2mm (504457301)
	0		Griffbügel unten grau Pro (502903502)
	0		Antivibrationselement groß Shore 40 (503312501)
	0		Sicherungsscheibe 8.4x15x0.8 DIN 6798 A (735216401)
	0		Sechskantmutter M8 (731231801)
	0		Griffbügel unten (503282304)
	0		Schraube M12x55 (727654351)
	0		Sicherungsmutter M8 (732251801)
	0		Scheibe 9x18x1.5 (504461001)
	0		Ansatzmutter kompakt (503284701)
	0		Scheibe 8.4x16x3 (504467501)
	0		Sechskantschraube M8x30 (725245571)

Nr.	Anzahl im Gerät		Artikel
	1		Sechskantschraube M8x110 (725247351)
	1		Abstandshülse Motorbefestigung (522590501)
	1		Scheibe Motorlagerung (522417201)
	1		Kugellager (503242901) 6201-2RS
	2		Sechskantschraube M8 (725246351)
	3		Sicherungsscheibe 8.4x15x0.8 DIN 6798 A (735216401)
	3		Sechskantmutter M8 (731231801)
	1		Riemen Antriebssystem (589563701) Kit: 5254804-01 (Belt with shell)
	1		Gewindestift M6x6 (728536001)
	1		Riemenscheibe Motor (522591301)
	1		Scheibenfeder Achse Messeraufnahme (504460501)
	1		Abstandsscheibe Messeraufnahme (522590402)
	1		Messeraufnahme Cobra (502871902)
	1		Fiberscheibe D61 (503259401)
	1		Messer Fangbetrieb 480mm (587779310)
	1		Tellerfeder Messerbefestigung 34x10.2x2.5mm (503332501)
	1		Messerbolzen (504456402)
	1		Aufkleber 850 Series Motorabdeckung (577875301)
	1		Kabelclip Motor (575522601)
	1		Senkschraube Torx 5x16 (504460001)

Nr.	Anzahl im Gerät		Artikel
	2		Ansatzmutter (Cobra) (503284801)
	2		Sicherungsscheibe 8.4x15x0.8 DIN 6798 A (735216401)
	2		Scheibe 9x28x2 (504461401)
	1		Feder Verriegelung rechts (503332701)
	2		Buchse Cobra-Klappe (503257201)
	2		Sechskantschraube M8x40 (725245951)
	1		Feder Verriegelung links (503332801)
	1		Klappe Grasfangkorb schwarz (503325401)
	1		Rahmen Grasfangbeutel (503325901)
	1		Grasfangbeutel (503326002)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Bremszug Sicherheitsbügel (585401801) Pro Cobra S
	Fahrantriebsbügel (503312901) Cobra Pro 04
	Messeraufnahme Cobra (502871902) Cobra, ab Rev. E
	Riemen Antriebssystem (589563701) Fahrantrieb, Z-Profil, Ld=472mm, #502945303
	Messerbolzen (504456402) Messerbefestigung, 3/8-24UNF x 51mm, 12.9, EHHI
	Keilriemen Fahrantrieb ZX Ld=904 (589571001) "Riemen"
