Husqvarna WH3616 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell WH3616 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Variante

Ersatzteilkatalog für WH3616

Nr.	Anzahl im Gerät		Artikel
	2		Griff (539132623)
	2		Flanschlager 20mm (539132520) 20mm, Flansch
	1		Welle Geschwindigkeitsregelung (574454301) Geschwindigkeitsregelung
	1		Schaltknopf 3/8-16 schwarz (539132624) Schalthebel
	1		Gaszug (576956401) Gasbetätigung
	1		Chokezug 48 Zoll (531077202) 48 Zoll
	1		Stopfen Armaturenbrett (532404951) Armaturenbrett
	1		PTO-Schalter (582107601) 8 Anschlüsse, schwarze Kappe
	1		Schlüsselschalter (539911853) Schlüsselschalter.
	1		Stößelschalter (522559601) Stößel, N.O.
	1		Schalter (539132620)
	2		Auslöser Sicherheitsbügel (539132674) OPC
	1		Griff mit Aufkleber (522478101) mit Aufkleber
	1		Modul (539101781) Modul.
	1		Seilführung Starterseil (539132676) Starterseil
	1		Gewindeplatte (539102678) Fahrsteuerungsbefestigung
	1		Handschutz rechts (522421802) Handschutz, rechts, versetzt, lackiert
	1		Handschutz links (522421702) Handschutz, links, versetzt, lackiert
	1		Klemme Doppelrohr (539109867) Doppelrohr
	1		Schaltstange (522676001) Schaltung
	1		Kabelbaum Griffbügel oben (522446801) oberer Griffbügel
	2		Kabelbaum Schalter (539132675) Schalter
	1		Befestigungsmutter Zündschalter (539103178) Zündschalter
	4		Gelenkkopf 8mm (539132602) 8mm, Rechtsgewinde
	2		Einstellrohr (539132601) Rohr für Einstellfunktionen.
	1		Einstellrohr (539132609) Rohr für Einstellfunktionen.
	3		Stehbolzen links (539132605) links
	2		Stehbolzen rechts (539132604) rechts
	1		Gelenkkopf (539132608) Gelenkstange
	1		Gelenkkopf 8mm mit Gewindestift (539132603) 8mm, mit Gewindestift
	1		Spannstift 3mm (539132614) 3mm
	2		Sperre Neutralstellung (539132617) Neutralstellung
	2		Hebel (539132618) Hebel.
	2		Feder (539132599)
	1		Feder Bremsgestänge (539101224)
	2		Schaumstoffgriff (522950501) Schaumstoff
	2		Sechskantschraube 5/16-18 (Zollgewinde) (539100469) 5/16-18, Zollgewinde
	4		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	2		Sechskantschraube 5/16C x 1.75 Zoll (539990669) 5/16C x 1.75 Zoll
	4		Sechskant-Flanschschraube 5/16-18 x 1.75 Zoll (525841401) 5/16-18 x 1.75 Zoll, Grade 8, verzinkt
	5		Sechskantschraube #10-24 x 1/2 Zoll (539990411) #10-24 x 1/2 Zoll
	2		Ovalkopfschraube 6mm (539132677) 6mm
	2		Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (596039201) 5/16-18 Zollgewinde, Grade 5, klar verzinkt
	1		Sicherungsmutter 3/8-16 dünn (Zollgewinde) (539200282) 3/8-16 Zollgewinde, dünn, Nyloc
	1		Sicherungsmutter Toplock M8-1.25 (539103153) M8-1.25, Nyloneinsatz, Grade 10, ZD
	4		Hutmutter 5/16-18 (Zollgewinde) (505203401) 5/16-18, Hut
	3		Sicherungsmutter 10-24 (Zollgewinde) (539976977) 10-24 Zollgewinde, Nyloc
	4		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	4		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Mutter Schlüsselschalter (539103177) Schlüsselschalter, DNO
	8		Sechskantmutter 8mm x 1.25 (539132607) 8mm x 1.25, ZD
	3		Mutter M8x1.25 Linksgewinde (510098701) M8x1.25, Linksgewinde
	2		E-Sicherungsring 20mm (539132629) 20mm
	1		E-Sicherungsring 10mm (539132613) 10mm
	12		Federscheibe .38 (539112483) .38
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) 3/8 x 0.08 Zoll, klar verzinkt
	4		Federscheibe 5/16 schwer (539990187) 5/16 Zoll, schwer
	2		Unterlegscheibe #10 (539105408) #10
	1		Scheibe 10mm (510098601) 10mm
	2		Konische Scheibe (539912063) konisch
	2		Nutstift 1/4 x 1.5 Zoll (539132635) 1/4 x 1.5 Zoll
	1		Raststück (574454601) Raststück.
	1		Buchse .875 x 1.375 x .074 (539923787) .875 x 1.375 x .074, ZD
	3		Kabelbinder Kunststoff (539976856) Kunststoff
	1		Sicherungsscheibe 6mm (522432401) 6mm
	1		Montageblock Kabelbinder (539110863) Kabelbinder

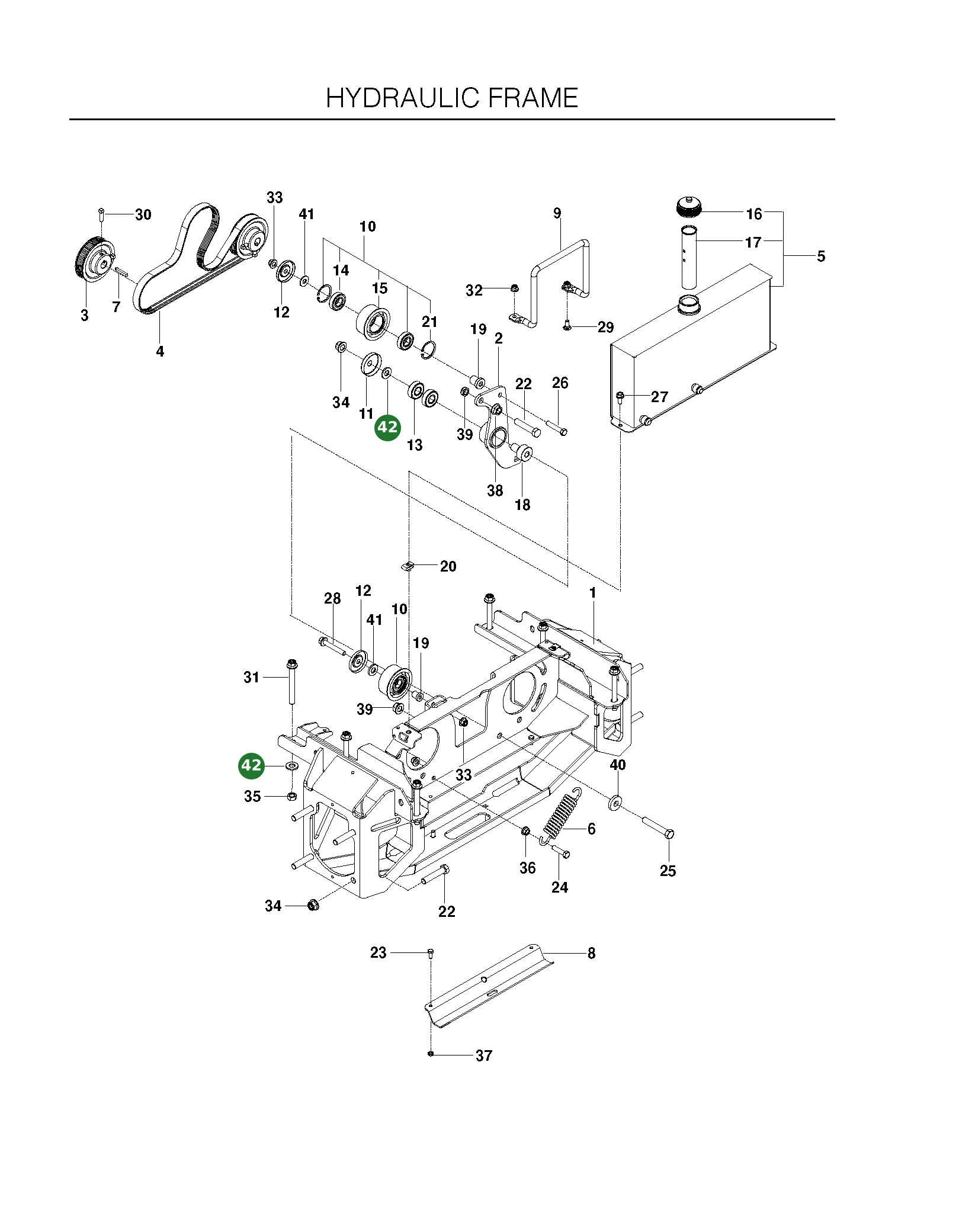

Nr.	Anzahl im Gerät		Artikel
	1		Pumpe (521976001) DUP10E
	1		Ausgleichsbehälter (573944101) Ausgleichsbehälter.
	1		Winkelhebel links (539132537) links, lackiert
	4		Flanschlager 10mm (539132533) 10mm, Flansch
	2		Flanschlager 20mm (539132520) 20mm, Flansch
	2		Laufrollenlager (539132523) Laufrolle
	1		Gelenk Fahrsteuerung rechts (539132550) rechts, Fahrsteuerung, WB
	2		Schlauch Ausführung 4 (505203201) Ausführung 4
	2		Schlauch Ausführung 3 (505203101) Ausführung 3
	1		Rücklaufschlauch (505280201) Rücklauf
	1		Saugschlauch (505280101) Saugseite
	3		Schlauchschelle (539976966) T-1865
	1		Knierohr 90° (539101242) 90°
	4		Anschlusswinkel 45° 8-10 (539132561) 45°, 8-10
	1		Anschlussnippel 90° 9/16-18 x 3/8 (505280401) 90°, 9/16-18 x 3/8
	1		Anschlagplatte schwarz (539132515) schwarz
	1		Keilriemen Pumpenantrieb (539106725) Pumpenantrieb
	2		Halter Feder (510111002) Feder, schwarz
	2		U-Halter (539132535) U-Form
	1		Clip Befestigung (539107891) Clip zur Befestigung.
	1		Stütze links (539132511) links, CAM
	1		Stütze rechts (539132513) rechts, lackiert, CAM
	1		Arm Geschwindigkeitsregelung (539132517) Arm der Geschwindigkeitsregelung.
	2		Arm Hydraulik (539132516) Hydraulik
	1		Riemenspannerarm (539132532) Arm für die Umlenkrolle im Riemenspanner.
	1		Nockenwelle (539132519) Nockenwelle.
	1		Nocken Nachführung (539132518) Nachführung
	1		Einstellknopf (522718501) Einstellung
	1		Knopf (522718401)
	1		Halter schwarz (525612702) schwarz
	2		Feder Getriebe (539916159) Getriebe
	1		Zugfeder (510206101) Zugfeder
	1		Druckfeder (539132524) Druckfeder
	2		Feder Bremsgestänge (539101224)
	1		Feder Rasenlüfterachse (539010195) Rasenlüfterachse
	1		Riemenscheibe Pumpe (539131727) Pumpe
	1		V-Riemenspannrolle (539113683) V-Profil, Spannrolle
	1		Kraftstoffleitung (539922091) Kraftstoffleitung.
	1		Hakenbolzen J-förmig (539112896) J-Form
	1		Schlossschraube (595901401) 3/8-16 x 2.02 Zoll, Grade 5, verzinkt
	1		Schulterbolzen Tastrad (596434402) Bolzen.
	4		Sechskantschraube 1/4-20UNC x 0.75 Zoll (596230901) 1/4-20UNC x 0.75 Zoll, Grade 5, verzinkt
	1		Sechskantschraube M6-1.0 x 30mm (539106307) M6-1.0 x 30mm, 8
	1		Sechskantschraube 3/8C x 2 Zoll (539990588) 3/8C x 2 Zoll
	2		Sechskantschraube 5/16C x 1.25 Zoll (539990627) 5/16C x 1.25 Zoll
	4		Sechskantschraube 5/16 x 1.5 Zoll (539976935) 5/16 x 1.5 Zoll
	7		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	2		Sechskantschraube M10-1.58 x 100mm (510129901) M10-1.58 x 100mm, 8.8, zinkdichromatiert
	2		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5
	2		Sechskantschraube 5/16-18 x 2 Zoll (539976937) 5/16-18 x 2 Zoll
	2		Sechskantschraube M6-1.0 x 16mm (539107705) M6-1.0 x 16mm, 8.8, verzinkt
	2		Innensechskantschraube #10-24 x 2 Zoll (521976101) #10-24 x 2 Zoll, Innensechskant
	2		Sicherungsmutter 3/8-16 dünn (Zollgewinde) (539200282) 3/8-16 Zollgewinde, dünn, Nyloc
	6		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	2		Mutter 3/8-16 (Zollgewinde) (539990130) 3/8-16
	2		Sicherungsmutter M10-1.5 (510130001) M10-1.5, Nyloneinsatz, ZD
	7		Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (596039201) 5/16-18 Zollgewinde, Grade 5, klar verzinkt
	1		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	4		Kontermutter 1/4C (Zollgewinde) (539108120) 1/4C Zollgewinde, 2 2 PW01
	4		Sicherungsmutter Toplock M8-1.25 (539103153) M8-1.25, Nyloneinsatz, Grade 10, ZD
	2		Sicherungsmutter 10-24 (Zollgewinde) (539976977) 10-24 Zollgewinde, Nyloc
	8		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	1		Sechskantmutter M10-1.5 mit Linksgewinde (539131528) M10-1.5, Linksgewinde
	1		Kontermutter 3/8-16 (Zollgewinde) (596433501) 3/8-16, H=0.562 Zoll, klar verzinkt
	2		Scheibe (539103547) Scheibe.
	2		Scheibe 20mm (539132521) 20mm
	1		Fiberscheibe (510362801) Fiber
	2		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) 3/8 x 0.08 Zoll, klar verzinkt
	2		Spannstift 6x30mm (505224001) 6x30mm
	1		Schlauchschelle (539912222) Kraftstoffschlauch
	1		Winkelhebel rechts (539132539) rechts, lackiert
	1		Verbindungsgelenk Steuerung links (539132551) links, Steuerung, WB

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeck mit Aufklebern (522478201) WH3615, Aufkleber
	1		Riemenabdeckung 36 Zoll (505290102) Riemen, 36 Zoll, lackiert
	2		Gehäuse-Baugruppe 72 (539131385) Baugruppe, 72
	2		Keil (505290402) lackiert
	2		Messer 18 Zoll (539100341) 18 Zoll, OEM
	1		Kappe Vinyl (539114823) Vinyl
	2		Mutternplatte (539132592) lackiert
	1		Keilriemen Mähdeck 36 Zoll (505247401) Mähdeck, 36 Zoll, 103 L
	2		Staubkappe oben (539108450) oben, Staubschutz
	2		Riemenspannrolle (539103257) Riemenantrieb
	2		Staubkappe unten (539108449) unten, Staubschutz
	2		Riemenscheibe 6.57 (522023801) 6.57
	1		Scharnier Auswurfkanal (539132583) Auswurfkanal, schwarz
	1		Buchse Umlenkrolle (539130242) Umlenkrolle
	1		Auswurfkanal Gummi (539130903) Gummi, handgeführt
	1		Buchse Umlenkrolle (539103295) Umlenkrolle
	1		Verstärkungshalter Auswurfkanal (539130922) Auswurfkanal, WB
	2		Staubschutz (510254502) Riemenscheibenbereich
	2		Schmiernippel 1/4 Zoll zum Einschlagen (596623501) 1/4 Zoll, Einschlag
	1		Lagerzapfen Spannarm (510206301) Drehpunkt
	2		Entlüftungsstopfen Spindelgehäuse (539977326) entlüftet
	2		Sperrhaken kurzer Flügel (510126701) kurzer Flügel
	2		Gegengewicht orange (522000502) Gegengewicht, orange
	1		Riemenspannerarm mit Lager (539130391) Umlenkrolle, mit Lager
	4		Wellendichtring (539108754) Wellendichtung
	1		Zugfeder Pumpenriemenspanner (539110655)
	2		Schlossschraube 5/16-18 x 1.5 Zoll (539102933) 5/16-18 x 1.5 Zoll, Grade 5, ZD
	2		Scharnier Fangbox (539132581) Fangbox
	1		Schlossschraube 5/16 x 1.25 Zoll (539100472) 5/16 x 1.25 Zoll
	1		Scharnierbasis (539132579) lackiert
	2		Sechskantschraube 5/16C x 1 Zoll (539990209) 5/16C x 1 Zoll
	2		Halter U-Form 1/4C (539110813) U-Typ, 1/4C
	8		Sechskantschraube 5/16C x 1.25 Zoll (539990627) 5/16C x 1.25 Zoll
	2		Sechskantschraube 1/4-20UNC x 0.75 Zoll (596230901) 1/4-20UNC x 0.75 Zoll, Grade 5, verzinkt
	4		Sechskantschraube 1/2-13 x 1.5 Zoll (539108374) 1/2-13 x 1.5 Zoll, Grade 5, verzinkt
	1		Sechskantschraube 1/2C x 3.25 Zoll (539103433) 1/2C x 3.25 Zoll
	8		Flanschmutter 1/2-13 (Zollgewinde) (506113501) 1/2-13, Grade 5
	8		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	4		Sicherungsmutter 1/4-20 (Zollgewinde) (582478602) 1/4-20, Flansch, Nyloc, Grade G, klar verzinkt
	1		Sechskantschraube 3/8C x 3 Zoll (539101341) 3/8C x 3 Zoll
	13		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Schlossschraube 3/8-16 x 2.75 Zoll (539130235) 3/8-16 x 2.75 Zoll, Grade 5, zinkdichromatiert
	4		Sechskantschraube 1/4-20 x 7/8 Zoll (539990643) 1/4-20 x 7/8 Zoll, Grade 5
	1		Sechskantschraube 3/8-16 x 1.5 Zoll (539107042) 3/8-16 x 1.5 Zoll
	8		Unterlegscheibe 1/4 Zoll (539990598) 1/4 Zoll
	1		Kontermutter 3/8-16 (Zollgewinde) (596433501) 3/8-16, H=0.562 Zoll, klar verzinkt
	4		Sicherungsscheibe 1/2 Zoll (539990254) 1/2 Zoll, geteilt
	1		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	3		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	2		Flanschmutter 3/4-16 (Zollgewinde) (598490501) 3/4-16 Zollgewinde, verzinkt
	4		Unterlegscheibe 1/2 Zoll (539990250) 1/2 Zoll, flach
	1		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	2		Messerschraube mit Scheibe (539119007) Messer, mit Scheibe
	9		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	2		Maschinenbuchse (539916561) Maschinenbuchse.
	1		Unterlegscheibe 5/8 x 2 x 1/4 Zoll (596437501) 5/8 x 2 x 1/4 Zoll, klar verzinkt
	1		Scheibe dick 3/8 Zoll (522023401) 3/8 Zoll ID, dick
	2		Unterlegscheibe 1/4 SAE (539990055) 1/4 SAE
	2		Scheibe 0.469 x 1.75 Zoll (596770301) 0.469 x 1.75 Zoll, klar verzinkt
	4		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	1		Kontaktfeder 1/2 Zoll (539115528) 1/2 Zoll

Nr.	Anzahl im Gerät		Artikel
	1		Feststellbremse (539132685) Feststellbremse.
	2		Verstärkungsleiste (539104807) Verstärkung
	4		Lagerbock Mähdeckhub (539104808) Lagerbock
	1		Pedalgummi schwarz (510283402) schwarz
	1		Zugfeder (510136301) Zugfeder
	1		Antirutschplatte (539105187) rutschhemmend
	4		Reibscheibe Riemenspanner (539102998) Reibscheibe.
	4		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	4		Sechskantschraube 5/16C x 2.75 Zoll (539101721) 5/16C x 2.75 Zoll
	1		Sechskantschraube 3/8-16 x 3.75 Zoll (539991126) 3/8-16 x 3.75 Zoll, Grade 5, ZD

Nr.	Anzahl im Gerät		Artikel
	1		Lenkrollenstütze orange (539132683) orange lackiert
	1		Lenkgabel (539132588) geschweißt, lackiert
	2		Laufrad 9x3.5-4 glatt (588094901) Schwenkrad
	2		Reifen 9x3.5-4 (539101905) 9x3.5-4
	2		Felge (539104618)
	2		Endkappe (539923557)
	4		Reifenventil TR-412 (539912234) TR-412
	2		Rad 16x7.5-8 (522412901) 16x7.5-8
	2		Endkappe Laufradachse (539977356) gekerbt, Laufradachse
	4		Rollenlager Laufradnabe (539977353)
	2		Abstandsscheibe Laufradachse (539101872)
	12		Abstandsscheibe (539132678)
	4		Abstandsscheibe Höhenverstellung .25 (521994501) Höhe .25, Höhenverstellung
	2		Schmiernippel (539910003) Fettversorgung
	1		Klappstecker 7/16 Zoll (539101874) 7/16 Zoll
	2		Splint (539990297) Splint.
	1		Radmotor Hinterradantrieb (539103527) Hinterradantrieb
	4		Buchse 1.003x1.252x1.75 (539106656) Buchse, 1.003x1.252x1.75, Öl
	2		Schmiernippel 1/4-28 (596899901) 1/4-28, gerade, verzinkt
	2		Radnabe (539132689) Radnabe.
	8		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	8		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	1		Sechskantschraube 1/2C x 5.5 Zoll (539101907) 1/2C x 5.5 Zoll
	8		Sechskantschraube 1/2-13 x 2.5 Zoll (539108346) 1/2-13 x 2.5 Zoll, Grade 5
	10		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	8		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	8		Radmutter 1/2-20 UNF-2B (587653903) 1/2-20 UNF-2B, 3/4 Zoll, Grade 8
	1		Motor TE0230 (521911601) TE0230, reverse ported

Nr.	Anzahl im Gerät		Artikel
	1		CPSC-Aufkleber (539913010) CPSC
	1		Warnaufkleber Schnittgefahr (EU-Ausführung) (539105746) Schnittgefahr, EU-Ausführung
	1		Warnaufkleber Abgas (Prop. 65) (539101881) Prop. 65
	1		Aufkleber Riemenantriebe (539105744) Riemenantriebe
	1		Warnaufkleber Deflektor (539113224) Achtung
	1		Aufkleber Instrumententafel (520282601) Instrumententafel
	2		Aufkleber Schriftzug 170mm (581627301) Husqvarna, 170mm
	1		Aufkleber Kronenlogo (532428676) Kronenlogo, Schnecke, Schnee
	1		Aufkleber Schnitthöhenverstellung (521933701) Schnitthöhe
	1		Aufkleber (576948201) WH3616

Nr.	Anzahl im Gerät		Artikel
	1		Riemenscheibe Motor (539132525) Motor
	1		Passfeder 1/4 x .5 Zoll (539105718) 1/4 x .5 Zoll
	1		Anschlag Kupplung (576930802) Anschlag
	1		Kupplung elektrisch (532414336) elektrisch
	1		Scheibe 0.469 x 1.75 Zoll (596770301) 0.469 x 1.75 Zoll, klar verzinkt
	1		Sicherungsscheibe 7/16 Zoll (596238901) ID .455, AD .776, 7/16 Zoll, klar verzinkt
	1		Sechskantschraube 7/16F x 2.5 Zoll (539991120) 7/16F x 2.5 Zoll
	3		Flansch-Sechskantschraube 3/8-16UNC x 1.25 Zoll (525834201) 3/8-16UNC x 1.25 Zoll, Grade 5, gelb verzinkt
	1		Bolzen 3/8-16 x 1.75 Zoll (539990701) 3/8-16 x 1.75 Zoll, Whizlock, verzinkt
	1		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502) 3/8-16 Zollgewinde, Nyloc, verzinkt
	1		Klemme (539107098)
	1		Stütze Schalldämpfer (576956502) Schalldämpfer
	1		Abgaskrümmer (576991701) Abgas
	2		Flanschschraube 5/16-18 x 3/4 Zoll (525464701) 5/16-18 x 3/4 Zoll, Flansch
	2		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899) 5/16-18 Zollgewinde, Nyloc, Flansch
	1		Kraftstofftank (575320602) Kraftstoff, schwarz
	1		Tankdeckel 3.5 Zoll (575018103) 3.5 Zoll, Kunststoff, mit Halteband, unbelüftet
	1		Entlüftungsschlauch 3/16 x 52 Zoll (576660612) Dampf, 3/16 x 52 Zoll
	2		Schlauchschelle (575436501) Schlauch
	1		Gummitülle Tankentlüftung (584648201) Tankentlüftung
	1		Rückschlagventil Tankentlüftung (576618101) Rückschlagventil
	1		Kraftstoffleitung 5 Zoll (539110425) 5 Zoll
	1		Kraftstoffhahn (539916325) Absperrventil
	4		Schlauchschelle (539912222) Kraftstoffschlauch
	1		Kraftstoffschlauch 3.5mm (575296701) 3.5mm
	1		Kennzeichnungsplatte orange (539132633) orange
	4		Flanschschraube 5/16-18 x 3/4 Zoll (525464701) 5/16-18 x 3/4 Zoll, Flansch

Nr.	Anzahl im Gerät		Artikel
	7		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	2		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102) 1/2-13 Zollgewinde, Nyloc, klar verzinkt
	1		Motorschale mit Aufkleber (522478001) mit Aufkleber
	1		Achse Hydrostat (539132509) Hydrostat
	1		Ausrückbügel orange (525851002) orange
	1		Stoßfänger orange (574331502) orange
	1		Filterschutz (505189002) Filter, lackiert
	4		Abstandsscheibe (539103543)
	4		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	2		Unterlegscheibe 1/2 Zoll USS (539109554) 1/2 Zoll, USS, flach
	2		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	4		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5
	2		Sechskantschraube 1/2-13 x 1.5 Zoll (539108374) 1/2-13 x 1.5 Zoll, Grade 5, verzinkt
	2		Sechskantschraube 1/2-13 x 1.25 Zoll (539108369) 1/2-13 x 1.25 Zoll
	2		Sechskantschraube 3/8-16 x 3.75 Zoll (539991126) 3/8-16 x 3.75 Zoll, Grade 5, ZD
	2		Sechskant-Flanschschraube 1/2-13 x 1 Zoll (574210601) 1/2-13 x 1 Zoll, Grade 5, ZD
	2		Schulterbolzen 3/8-16 x 3/8 Zoll mit Innensechskant (539113621) 3/8-16 x 3/8 Zoll, Innensechskant, ZD
	6		Sechskantschraube 3/8-16 x 1 Zoll (539107476) 3/8-16 x 1 Zoll
	1		Kabelbaum unten (539109104) unten
	1		Anschlussleitung Mate-N-Lok (532198316) Mate-N-Lok, alter Kabelsatz

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
