Husqvarna WHF3617 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell WHF3617 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Variante

Ersatzteilkatalog für WHF3617

Nr.	Anzahl im Gerät		Artikel
	1		CPSC-Aufkleber (539913010) CPSC
	1		Warnaufkleber Schnittgefahr (EU-Ausführung) (539105746) Schnittgefahr, EU-Ausführung
	1		Warnaufkleber Abgas (Prop. 65) (539101881) Prop. 65
	1		Aufkleber Riemenantriebe (539105744) Riemenantriebe
	1		Warnaufkleber Deflektor (539113224) Achtung
	1		Aufkleber Instrumententafel (520282601) Instrumententafel
	2		Aufkleber Logo orange (532422012) Husqvarna, orange, Motorhaube
	1		Aufkleber Kronenlogo 70mm (532422011) Kronenlogo, 70mm
	1		Aufkleber Schnitthöhe (574040001) Schnitthöhe
	1		Aufkleber (523090101) WHF3617

Nr.	Anzahl im Gerät		Artikel
	1		Riemenscheibe Motor (539132525) Motor
	1		Passfeder 1/4 x .5 Zoll (539105718) 1/4 x .5 Zoll
	4		Zahnscheibe 5/16 Zoll außenverzahnt (539109556) 5/16 Zoll, außenverzahnt
	2		Sechskantschraube 5/16 x 1.5 Zoll (539976935) 5/16 x 1.5 Zoll
	2		Sechskantschraube 5/16C x 1.75 Zoll (539990669) 5/16C x 1.75 Zoll
	4		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Sicherungsscheibe 7/16 Zoll (596238901) ID .455, AD .776, 7/16 Zoll, klar verzinkt
	1		Kupplung (539109245) 125 ft-lb
	1		Schlauch Ölablass (539107937) Ölablass
	1		Schlauchschelle (539976966) T-1865
	1		Kraftstoffleitung 13 Zoll (539108212) Kraftstoff, 13 Zoll
	1		Kraftstoffhahn (539916325) Absperrventil
	1		Kraftstoffschlauch 3.5mm (575296701) 3.5mm
	1		Klemme (539107098)
	1		Kennzeichnungsplatte orange (539132633) orange
	4		Schraube 5/16-18 x 3/4 Zoll (596030501) Schraube.
	4		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	1		Tankdeckel (539130393) HTC
	1		Kraftstofftank (539132549) Kraftstofftank für das Kraftstoffsystem.
	1		Adapter Reversierstarter (539132548) Reversierstarter
	4		Gewindeformende Sechskantschraube 1/4-20 x 0.5 Zoll (596437001) 1/4-20 x 0.5 Zoll, Grade 5, klar verzinkt
	1		Scheibe 0.469 x 1.75 Zoll (596770301) 0.469 x 1.75 Zoll, klar verzinkt
	1		Kupplungsanschlag (539132527) Anschlag für die Kupplung.
	1		Sechskantschraube 7/16F x 2.5 Zoll (539991120) 7/16F x 2.5 Zoll
	4		Sicherungsmutter 1/4-20 (Zollgewinde) (582478602) 1/4-20, Flansch, Nyloc, Grade G, klar verzinkt
	4		Schlauchschelle (539912222) Kraftstoffschlauch
	1		Keilriemen Pumpenantrieb (539106725) Pumpenantrieb

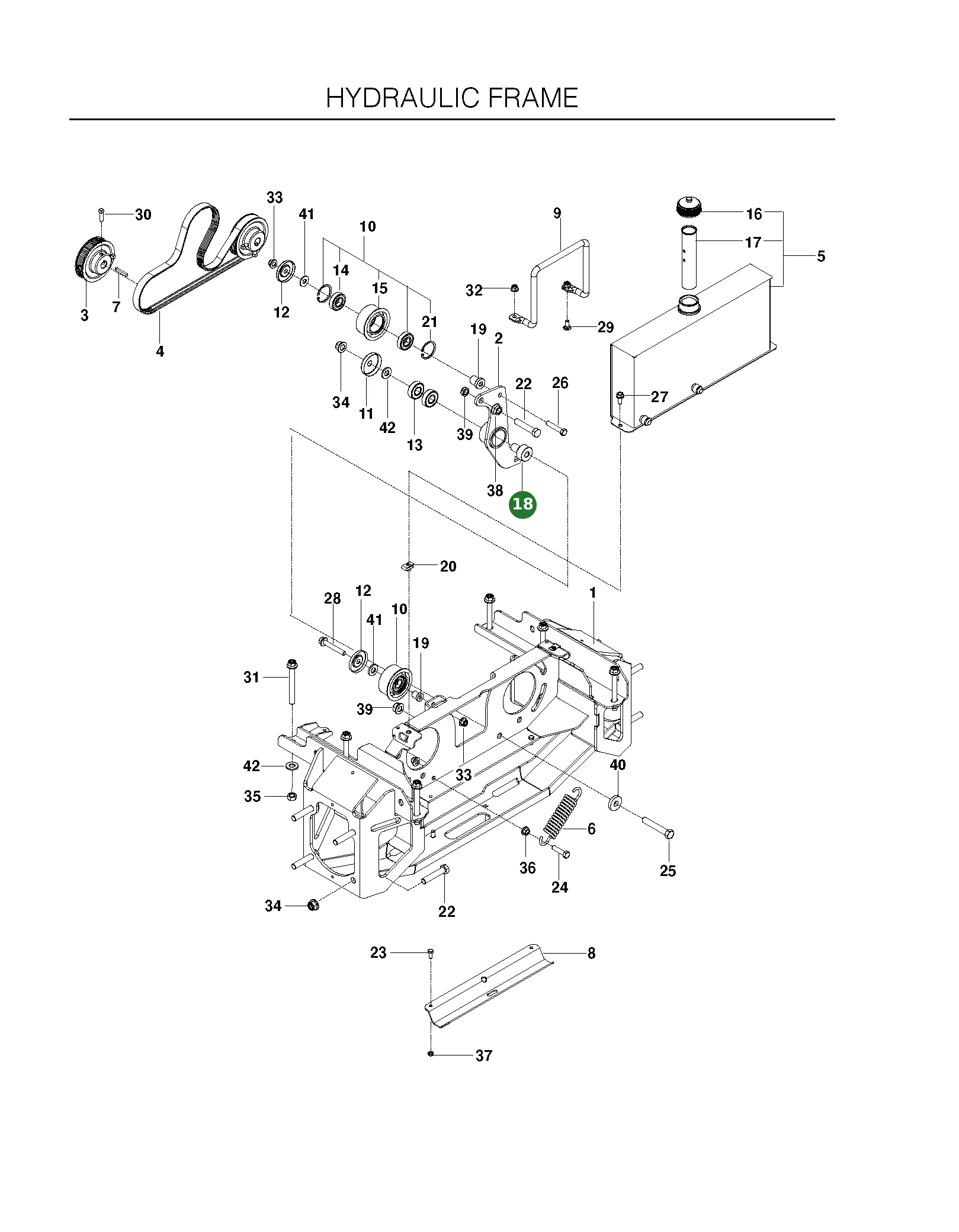

Nr.	Anzahl im Gerät		Artikel
	1		Chassisrahmen geschweißt (525811402) geschweißt, orange
	7		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	3		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5
	2		Bronzebuchse Schnitthöhenverstellung (525344001) Bronze, Schnitthöhenverstellung
	2		Sicherungsring 1.25 (522989201) 1.25
	1		Zugfeder (510206101) Zugfeder
	1		Ausrückbügel orange (525851002) orange
	2		Schulterbolzen 3/8-16 x 3/8 Zoll mit Innensechskant (539113621) 3/8-16 x 3/8 Zoll, Innensechskant, ZD
	1		Filterschutz (505189002) Filter, lackiert
	4		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	1		Clip Befestigung (539107891) Clip zur Befestigung.
	1		Montageblock Kabelbinder (539110863) Kabelbinder
	2		Kabelbinder Kunststoff (539976856) Kunststoff
	1		Abdeckung Mitte (523031601) Mitte
	2		Sechskantschraube 3/8C x 0.75 Zoll (539990134) 3/8C x 0.75 Zoll
	1		Sperrhaken kurzer Flügel (510126701) kurzer Flügel
	4		Sechskantschraube 1/2-13 x 1.25 Zoll (539108369) 1/2-13 x 1.25 Zoll
	4		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102) 1/2-13 Zollgewinde, Nyloc, klar verzinkt
	2		Gummipuffer (539102587) Gummi
	2		Montagesatz (539130325) 2 Beutel, #539130325
	4		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	1		Stoßfänger orange (574331502) orange
	4		Abstandsscheibe (539103543)
	2		Sechskant-Flanschschraube 1/2-13 x 1 Zoll (574210601) 1/2-13 x 1 Zoll, Grade 5, ZD
	2		Sechskantschraube 3/8-16 x 3.75 Zoll (539991126) 3/8-16 x 3.75 Zoll, Grade 5, ZD

Nr.	Anzahl im Gerät		Artikel
	2		Griff (539132623)
	2		Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (596039201) 5/16-18 Zollgewinde, Grade 5, klar verzinkt
	2		Flanschlager 20mm (539132520) 20mm, Flansch
	1		Welle Geschwindigkeitsregelung (574454301) Geschwindigkeitsregelung
	2		E-Sicherungsring 20mm (539132629) 20mm
	1		Schaltknopf 3/8-16 schwarz (539132624) Schalthebel
	1		Gasregelung (539132688) Bedienelement für die Gasregelung.
	1		Chokezug blau 51 Zoll (539130208) blau, 51 Zoll
	1		Stopfen Armaturenbrett (532404951) Armaturenbrett
	1		PTO-Schalter (582107601) 8 Anschlüsse, schwarze Kappe
	1		Schlüsselschalter (539911853) Schlüsselschalter.
	1		Seilführung Starterseil (539132676) Starterseil
	1		Gewindeplatte (539102678) Fahrsteuerungsbefestigung
	1		Handschutz rechts (522421802) Handschutz, rechts, versetzt, lackiert
	1		Handschutz links (522421702) Handschutz, links, versetzt, lackiert
	1		Stößelschalter (522559601) Stößel, N.O.
	1		Schaltstange (522676001) Schaltung
	1		Sicherungsmutter 3/8-16 dünn (Zollgewinde) (539200282) 3/8-16 Zollgewinde, dünn, Nyloc
	5		Sechskantschraube #10-24 x 1/2 Zoll (539990411) #10-24 x 1/2 Zoll
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) 3/8 x 0.08 Zoll, klar verzinkt
	1		Sicherungsmutter Toplock M8-1.25 (539103153) M8-1.25, Nyloneinsatz, Grade 10, ZD
	4		Sechskant-Flanschschraube 5/16-18 x 1.75 Zoll (525841401) 5/16-18 x 1.75 Zoll, Grade 8, verzinkt
	4		Hutmutter 5/16-18 (Zollgewinde) (505203401) 5/16-18, Hut
	2		Unterlegscheibe #10 (539105408) #10
	3		Sicherungsmutter 10-24 (Zollgewinde) (539976977) 10-24 Zollgewinde, Nyloc
	6		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	6		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	2		Sechskantschraube 5/16C x 1.75 Zoll (539990669) 5/16C x 1.75 Zoll
	2		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Kabelbaum Griffbügel oben (522446801) oberer Griffbügel
	1		Mutter Schlüsselschalter (539103177) Schlüsselschalter, DNO
	1		Befestigungsmutter Zündschalter (539103178) Zündschalter
	4		Federscheibe 5/16 schwer (539990187) 5/16 Zoll, schwer
	2		Konische Scheibe (539912063) konisch
	4		Gelenkkopf 8mm (539132602) 8mm, Rechtsgewinde
	2		Einstellrohr (539132601) Rohr für Einstellfunktionen.
	3		Stehbolzen links (539132605) links
	2		Stehbolzen rechts (539132604) rechts
	1		Gelenkkopf 8mm mit Gewindestift (539132603) 8mm, mit Gewindestift
	8		Sechskantmutter 8mm x 1.25 (539132607) 8mm x 1.25, ZD
	3		Mutter M8x1.25 Linksgewinde (510098701) M8x1.25, Linksgewinde
	1		Spannstift 3mm (539132614) 3mm
	1		Scheibe 10mm (510098601) 10mm
	2		Auslöser Sicherheitsbügel (539132674) OPC
	2		Sperre Neutralstellung (539132617) Neutralstellung
	2		Hebel (539132618) Hebel.
	2		Schalter (539132620)
	2		Feder (539132599)
	1		Feder Bremsgestänge (539101224)
	2		Nutstift 1/4 x 1.5 Zoll (539132635) 1/4 x 1.5 Zoll
	2		Kabelbaum Schalter (539132675) Schalter
	2		Ovalkopfschraube 6mm (539132677) 6mm
	1		Einstellrohr (539132609) Rohr für Einstellfunktionen.
	1		Gelenkkopf (539132608) Gelenkstange
	1		Griff mit Aufkleber (522478101) mit Aufkleber
	1		E-Sicherungsring 10mm (539132613) 10mm
	1		Modul (539101781) Modul.
	2		Sechskantschraube 5/16-18 (Zollgewinde) (539100469) 5/16-18, Zollgewinde
	1		Klemme Doppelrohr (539109867) Doppelrohr
	2		Schaumstoffgriff (522950501) Schaumstoff
	1		Raststück (574454601) Raststück.
	1		Buchse .875 x 1.375 x .074 (539923787) .875 x 1.375 x .074, ZD
	12		Federscheibe .38 (539112483) .38
	1		Zündschlüssel gepolstert (539104812) gepolstert
	1		Kabelbaum unten (539109104) unten

Nr.	Anzahl im Gerät		Artikel
	2		U-Halter (539132535) U-Form
	1		Winkelhebel links (539132537) links, lackiert
	1		Winkelhebel rechts (539132539) rechts, lackiert
	4		Flanschlager 10mm (539132533) 10mm, Flansch
	1		Gelenk Fahrsteuerung rechts (539132550) rechts, Fahrsteuerung, WB
	1		Verbindungsgelenk Steuerung links (539132551) links, Steuerung, WB
	1		Ausgleichsbehälter (573944101) Ausgleichsbehälter.
	2		Innensechskantschraube #10-24 x 2 Zoll (521976101) #10-24 x 2 Zoll, Innensechskant
	2		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	2		Sechskantschraube 5/16C x 1.25 Zoll (539990627) 5/16C x 1.25 Zoll
	4		Sechskantschraube 5/16 x 1.5 Zoll (539976935) 5/16 x 1.5 Zoll
	8		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	7		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	2		Sicherungsmutter 10-24 (Zollgewinde) (539976977) 10-24 Zollgewinde, Nyloc
	2		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5
	2		Feder Getriebe (539916159) Getriebe
	2		Sechskantschraube M10-1.58 x 100mm (510129901) M10-1.58 x 100mm, 8.8, zinkdichromatiert
	2		Schlauch Ausführung 4 (505203201) Ausführung 4
	2		Schlauch Ausführung 3 (505203101) Ausführung 3
	1		Fiberscheibe (510362801) Fiber
	2		Sechskantschraube M6-1.0 x 16mm (539107705) M6-1.0 x 16mm, 8.8, verzinkt
	1		Rücklaufschlauch (505280201) Rücklauf
	1		Saugschlauch (505280101) Saugseite
	3		Schlauchschelle (539976966) T-1865
	1		Knierohr 90° (539101242) 90°
	1		Anschlussnippel 90° 9/16-18 x 3/8 (505280401) 90°, 9/16-18 x 3/8
	1		Schlauchschelle (539912222) Kraftstoffschlauch
	3		Kontermutter 3/8-16 (Zollgewinde) (596433501) 3/8-16, H=0.562 Zoll, klar verzinkt
	2		Sicherungsmutter M10-1.5 (510130001) M10-1.5, Nyloneinsatz, ZD
	2		Halter Feder (510111002) Feder, schwarz
	1		Anschlagplatte schwarz (539132515) schwarz
	2		Feder Bremsgestänge (539101224)
	2		Sechskantschraube 5/16-18 x 2 Zoll (539976937) 5/16-18 x 2 Zoll
	4		Sicherungsmutter Toplock M8-1.25 (539103153) M8-1.25, Nyloneinsatz, Grade 10, ZD
	7		Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (596039201) 5/16-18 Zollgewinde, Grade 5, klar verzinkt
	1		Pumpe (521976001) DUP10E
	1		Stütze links (539132511) links, CAM
	1		Stütze rechts (539132513) rechts, lackiert, CAM
	2		Flanschlager 20mm (539132520) 20mm, Flansch
	2		Arm Hydraulik (539132516) Hydraulik
	2		Laufrollenlager (539132523) Laufrolle
	1		Nockenwelle (539132519) Nockenwelle.
	1		Nocken Nachführung (539132518) Nachführung
	1		Arm Geschwindigkeitsregelung (539132517) Arm der Geschwindigkeitsregelung.
	1		Knopf (522718401)
	1		Druckfeder (539132687) Druckfeder
	2		Scheibe 20mm (539132521) 20mm
	1		Druckfeder (539132524) Druckfeder
	1		Riemenscheibe Pumpe (539131727) Pumpe
	1		Riemenspannerarm (539132532) Arm für die Umlenkrolle im Riemenspanner.
	1		Schulterbolzen Tastrad (596434402) Bolzen.
	1		V-Riemenspannrolle (539113683) V-Profil, Spannrolle
	4		Kontermutter 1/4C (Zollgewinde) (539108120) 1/4C Zollgewinde, 2 2 PW01
	4		Sechskantschraube 1/4-20UNC x 0.75 Zoll (596230901) 1/4-20UNC x 0.75 Zoll, Grade 5, verzinkt
	1		Sechskantschraube M6-1.0 x 30mm (539106307) M6-1.0 x 30mm, 8
	1		Sechskantschraube 3/8C x 2 Zoll (539990588) 3/8C x 2 Zoll
	2		Sicherungsmutter 3/8-16 dünn (Zollgewinde) (539200282) 3/8-16 Zollgewinde, dünn, Nyloc
	1		Schlossschraube (595901401) 3/8-16 x 2.02 Zoll, Grade 5, verzinkt
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) 3/8 x 0.08 Zoll, klar verzinkt
	1		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	2		Spannstift 6x30mm (505224001) 6x30mm
	1		Sechskantmutter M10-1.5 mit Linksgewinde (539131528) M10-1.5, Linksgewinde
	1		Feder Rasenlüfterachse (539010195) Rasenlüfterachse
	1		Hakenbolzen J-förmig (539112896) J-Form
	2		Scheibe (539103547) Scheibe.
	1		Halter schwarz (525612702) schwarz
	1		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	4		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	1		Kraftstoffleitung (539922091) Kraftstoffleitung.
	1		Einstellknopf (522718501) Einstellung

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeck 36 Zoll mit Aufklebern (574615101) Mähdeck 36 Zoll, Aufkleber
	2		Messerschraube mit Scheibe (539119007) Messer, mit Scheibe
	1		Scharnier Auswurfkanal (539132583) Auswurfkanal, schwarz
	1		Auswurfkanal Gummi (539130903) Gummi, handgeführt
	1		Verstärkungshalter Auswurfkanal (539130922) Auswurfkanal, WB
	1		Unterlegscheibe 5/8 x 2 x 1/4 Zoll (596437501) 5/8 x 2 x 1/4 Zoll, klar verzinkt
	1		Buchse Umlenkrolle (539103295) Umlenkrolle
	2		Riemenspannrolle (539103257) Riemenantrieb
	2		Scheibe 0.469 x 1.75 Zoll (596770301) 0.469 x 1.75 Zoll, klar verzinkt
	2		Maschinenbuchse (539916561) Maschinenbuchse.
	19		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502) 3/8-16 Zollgewinde, Nyloc, verzinkt
	14		Sechskantschraube 3/8-16 x 1 Zoll (539107476) 3/8-16 x 1 Zoll
	13		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	3		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	2		Schlossschraube 5/16-18 x 1.5 Zoll (539102933) 5/16-18 x 1.5 Zoll, Grade 5, ZD
	1		Schlossschraube 5/16 x 1.25 Zoll (539100472) 5/16 x 1.25 Zoll
	2		Sechskantschraube 5/16C x 1 Zoll (539990209) 5/16C x 1 Zoll
	1		Sechskantschraube 3/8C x 3 Zoll (539101341) 3/8C x 3 Zoll
	1		Zugfeder (525852901) Zugfeder
	1		Buchse Umlenkrolle (539130242) Umlenkrolle
	3		Scheibe dick 3/8 Zoll (522023401) 3/8 Zoll ID, dick
	2		Stift Schnitthöhenverstellung (525854001) Schnitthöhenverstellung
	1		Ersatzteil
	1		Stütze vorne rechts orange (525757402) vorne rechts, orange
	2		Gelenkkopf 3/8-24 (539113739) 3/8-24, Rechtsgewinde
	2		Stange Schnitthöhenverstellung (525854101) Schnitthöhenverstellung
	1		Kontermutter 3/8-16 (Zollgewinde) (596433501) 3/8-16, H=0.562 Zoll, klar verzinkt
	1		Sechskantschraube 3/8-16 x 1.5 Zoll (539107042) 3/8-16 x 1.5 Zoll
	2		Stütze Vorderrad 36 OR (525853602) Stützrad, 36 OR
	1		Lagerzapfen Spannarm (510206301) Drehpunkt
	1		Kontaktfeder 1/2 Zoll (539115528) 1/2 Zoll
	1		Sechskantschraube 1/2C x 3.25 Zoll (539103433) 1/2C x 3.25 Zoll
	1		Kappe Vinyl (539114823) Vinyl
	1		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	2		Messer 18 Zoll (539100341) 18 Zoll, OEM
	8		Sechskantschraube 5/16C x 1.25 Zoll (539990627) 5/16C x 1.25 Zoll
	2		Flanschmutter 3/4-16 (Zollgewinde) (598490501) 3/4-16 Zollgewinde, verzinkt
	2		Riemenscheibe 6.57 (522023801) 6.57
	1		Abdeckung rechts 36 Zoll grau (525803202) 36 Zoll, rechts, grau
	1		Abdeckung links 36 Zoll grau (525803102) 36 Zoll, links, grau
	2		U-Clip-Mutter 5/16-18 (Zollgewinde) (539104763) 5/16-18 Zollgewinde
	2		Haken orange (525833002) orange
	2		Druckfeder (539132687) Druckfeder
	4		Sechskantschraube 3/8C x 1.5 Zoll (539990655) 3/8C x 1.5 Zoll
	2		Unterlegscheibe SAE 3/4 Zoll (539109333) 3/4 Zoll, SAE, ZD
	2		Abstandsscheibe (539113987)
	4		Federstecker (525305801) Federstecker bzw. Sicherungssplint.
	2		Unterlegscheibe 3/8 x 3/4 x 0.187 Zoll (539109562) 3/8 x 3/4 x 0.187 Zoll
	4		Schmiernippel 1/4 Zoll zum Einschlagen (596623501) 1/4 Zoll, Einschlag
	1		Keilriemen 109 (523075001) 109
	4		Dreiflügelknopf mit Gewindestift 5/16-18 (Zollgewinde) (597783101) 5/16-18 Zollgewinde, Gewindestift, verzinkt

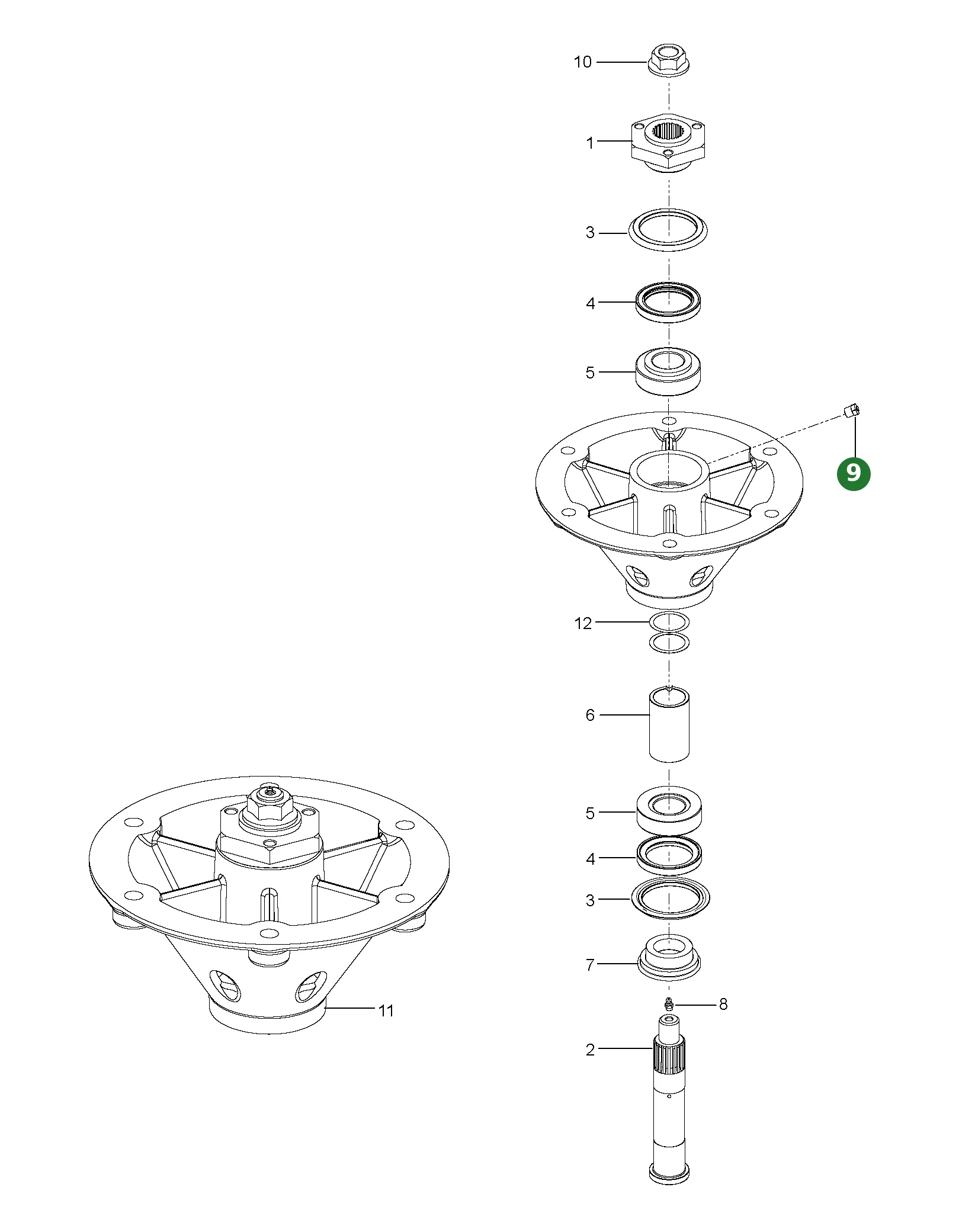

	4		Wellendichtring (539108754) Wellendichtung
	2		Staubkappe unten (539108449) unten, Staubschutz
	2		Entlüftungsstopfen Spindelgehäuse (539977326) entlüftet
	2		Gehäuse-Baugruppe 72 (539131385) Baugruppe, 72
	1		Riemenspannerarm mit Lager (539130391) Umlenkrolle, mit Lager
	3		Staubschutz (510254502) Riemenscheibenbereich
	1		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	1		Schlossschraube 3/8-16 x 2.75 Zoll (539130235) 3/8-16 x 2.75 Zoll, Grade 5, zinkdichromatiert
	2		Mutter 3/8F (Zollgewinde) (539990155) 3/8F

Nr.	Anzahl im Gerät		Artikel
	4		Lagerbock Mähdeckhub (539104808) Lagerbock
	2		Verstärkungsleiste (539104807) Verstärkung
	1		Feststellbremse (539132685) Feststellbremse.
	1		Pedalgummi schwarz (510283402) schwarz
	4		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	4		Sechskantschraube 5/16C x 2.75 Zoll (539101721) 5/16C x 2.75 Zoll
	1		Sechskantschraube 3/8-16 x 3.75 Zoll (539991126) 3/8-16 x 3.75 Zoll, Grade 5, ZD
	1		Zugfeder (510136301) Zugfeder
	1		Antirutschplatte (539105187) rutschhemmend
	1		Stützplatte Feststellbremse rechts (522983402) rechts, Feststellbremse, schwarz
	4		Reibscheibe Riemenspanner (539102998) Reibscheibe.
	1		Mutter 3/8-16 (Zollgewinde) (539990130) 3/8-16
	1		Stützplatte Feststellbremse links (522983502) links, Feststellbremse, schwarz
	4		Sechskantschraube 3/8-16 x 1 Zoll (539107476) 3/8-16 x 1 Zoll
	1		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5

Nr.	Anzahl im Gerät		Artikel

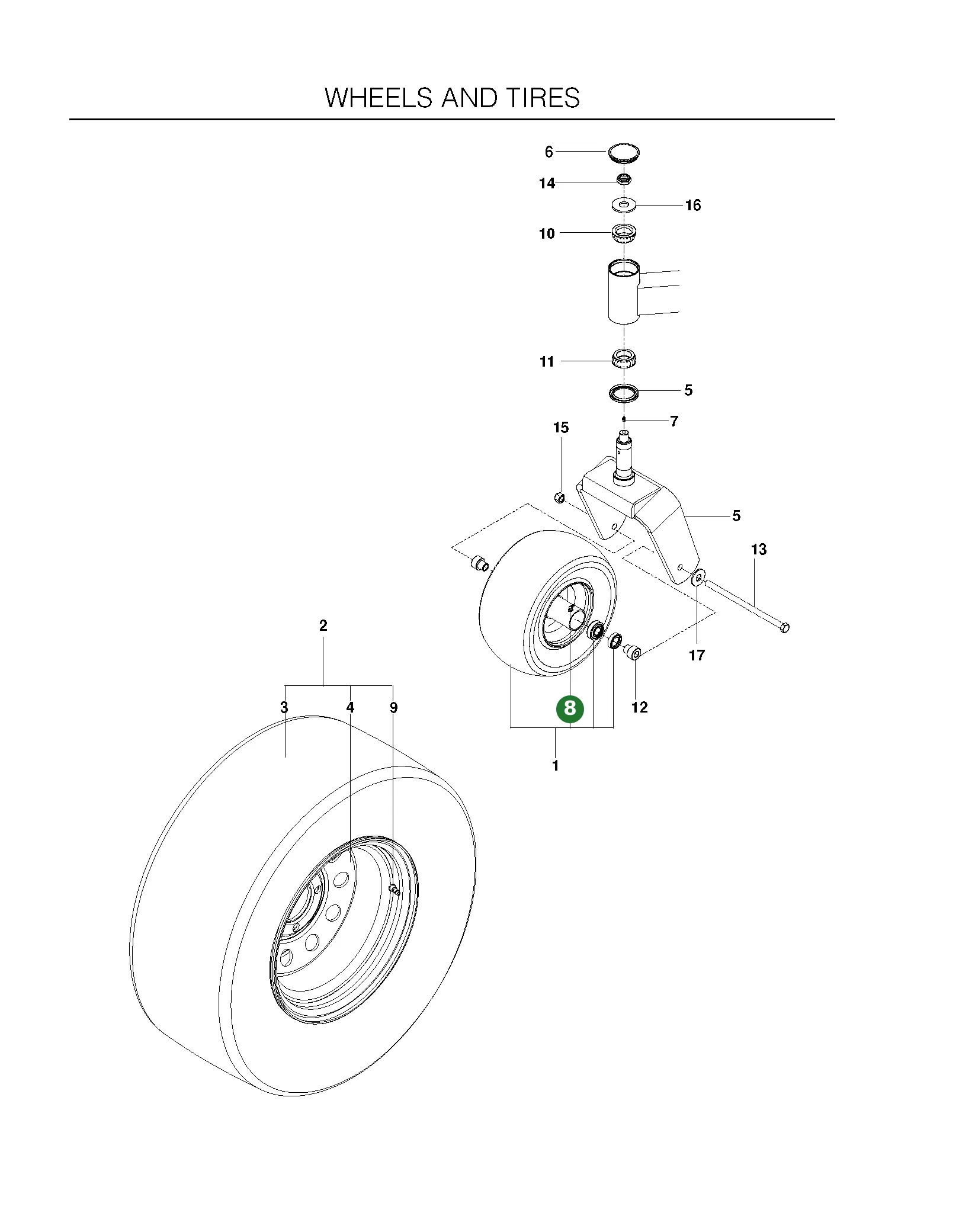

	2		Lenkgabel Laufrad vorn (539113444) lackiert
	2		Sechskantschraube 1/2C x 5.5 Zoll (539101907) 1/2C x 5.5 Zoll
	2		Lenkrollenreifen 410/350-5 (539106995) Lenkrolle, 410/350-5
	2		Ringritzel (539106994) Felge
	2		Schmiernippel Vorderrad (539103300) Schmiernippel
	4		Lagerhalter Vorderradnabe (539102484) Halter
	2		Rollenlager mit Käfig 3.25 Zoll (539105307) mit Käfig, 3.25 Zoll
	4		Reifenventil TR-412 (539912234) TR-412
	4		Lager 1 x 2 Zoll (525853101) 1 x 2 Zoll
	2		Scheibe schwere Ausführung (539112670) schwer
	2		Sechskantschraube 1/2-13 x 1 Zoll (539990646) 1/2-13 x 1 Zoll
	2		Radnabe (539132689) Radnabe.
	8		Radmutter 1/2-20 UNF-2B (587653903) 1/2-20 UNF-2B, 3/4 Zoll, Grade 8
	1		Radmotor Hinterradantrieb (539103527) Hinterradantrieb
	8		Sechskantschraube 1/2-13 x 2.5 Zoll (539108346) 1/2-13 x 2.5 Zoll, Grade 5
	14		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	4		Anschlusswinkel 45° 8-10 (539132561) 45°, 8-10
	1		Achse schwarz (506006602) schwarz
	2		Rad 18x6.50-8 (523112701) 18x6.50-8
	4		Sechskantschraube 1/2-13 x 1.25 Zoll (539108369) 1/2-13 x 1.25 Zoll
	2		Abstandshalter geteilt Lenkgabel-Drehpunkt (539105543)
	1		Reifen Lenkrolle (539106993) Lenkrolle
	4		Maschinenbuchse (539916561) Maschinenbuchse.
	1		Motor TE0230 (521911601) TE0230, reverse ported

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
