Husqvarna WHF5223 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell WHF5223 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Variante

Ersatzteilkatalog für WHF5223

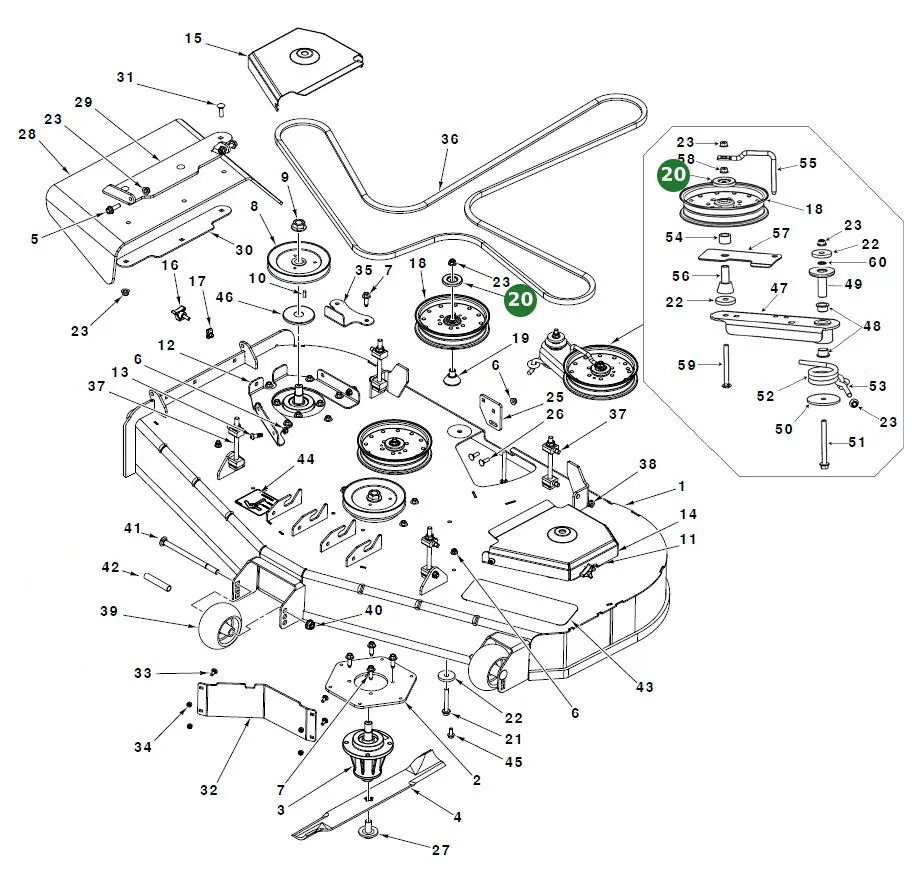

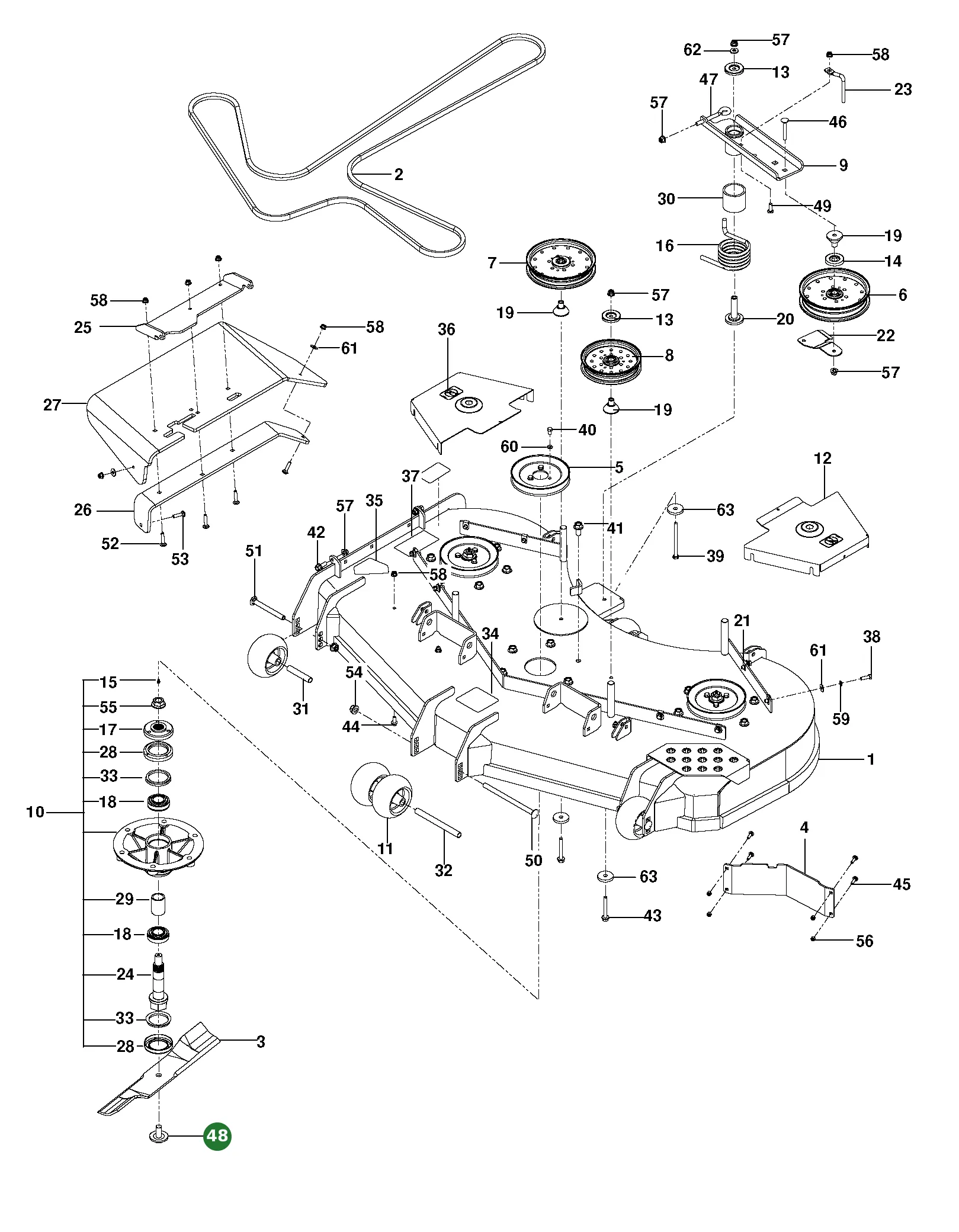

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeck 52 Zoll mit Aufklebern (574615301) Mähdeck 52 Zoll, Aufkleber
	3		Messerschraube mit Scheibe (539119007) Messer, mit Scheibe
	1		Scharnier Auswurfkanal (539132583) Auswurfkanal, schwarz
	1		Auswurfkanal Gummi (539130903) Gummi, handgeführt
	1		Verstärkungshalter Auswurfkanal (539130922) Auswurfkanal, WB
	1		Kontermutter 3/8-16 (Zollgewinde) (596433501) 3/8-16, H=0.562 Zoll, klar verzinkt
	1		Riemen Mähdeck (539106340) Mähdeck
	2		Buchse Umlenkrolle (539103295) Umlenkrolle
	4		Scheibe 0.469 x 1.75 Zoll (596770301) 0.469 x 1.75 Zoll, klar verzinkt
	3		Riemenspannrolle (539103257) Riemenantrieb
	4		Ersatzteil
	22		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502) 3/8-16 Zollgewinde, Nyloc, verzinkt
	8		Sechskantschraube 3/8-16 x 1 Zoll (539107476) 3/8-16 x 1 Zoll
	2		Sechskantschraube 5/16C x 1 Zoll (539990209) 5/16C x 1 Zoll
	2		Sechskantschraube 3/8C x 3 Zoll (539101341) 3/8C x 3 Zoll
	17		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	3		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	2		Schlossschraube 5/16-18 x 1.5 Zoll (539102933) 5/16-18 x 1.5 Zoll, Grade 5, ZD
	1		Schlossschraube 5/16 x 1.25 Zoll (539100472) 5/16 x 1.25 Zoll
	1		Feder (539130690)
	3		Staubkappe oben (539108450) oben, Staubschutz
	2		Mutter 3/8F (Zollgewinde) (539990155) 3/8F
	1		Stütze vorne links (505339502) vorne links
	2		Abstandsscheibe (539113987)
	2		Stift Schnitthöhenverstellung (525854001) Schnitthöhenverstellung
	4		Schlossschraube 1/2-13 x 4.75 Zoll (510022302) 1/2-13 x 4.75 Zoll, Grade 5, ZP-Y
	4		Ersatzteil
	2		Gelenkkopf 3/8-24 (539113739) 3/8-24, Rechtsgewinde
	2		Stange Schnitthöhenverstellung (525854101) Schnitthöhenverstellung
	1		Stütze Lenkrolle 52 Zoll (525853802) Lenkrolle, 52 Zoll, orange
	1		Lagerzapfen Spannarm (510206301) Drehpunkt
	1		Kontaktfeder 1/2 Zoll (539115528) 1/2 Zoll
	1		Sechskantschraube 1/2C x 3.25 Zoll (539103433) 1/2C x 3.25 Zoll
	1		Kappe Vinyl (539114823) Vinyl
	3		Riemenscheibe 6.57 (522023801) 6.57
	3		Flanschmutter 3/4-16 (Zollgewinde) (598490501) 3/4-16 Zollgewinde, verzinkt
	3		Messer 18 Zoll (539100341) 18 Zoll, OEM
	12		Sechskantschraube 5/16C x 1.25 Zoll (539990627) 5/16C x 1.25 Zoll
	1		Hauptleitblech 52 Zoll (539105457) Hauptleitblech, 52 Zoll
	1		Leitblech Mitte 52 Zoll (539105453) Leitblech Mitte, 52 Zoll
	5		Schlossschraube 5/16-18 (596039401) 5/16-18UNC x 0.625 Zoll, Grade 5, verzinkt
	5		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899) 5/16-18 Zollgewinde, Nyloc, Flansch
	3		Gehäuse-Baugruppe 72 (539131385) Baugruppe, 72
	6		U-Clip-Mutter 5/16-18 (Zollgewinde) (539104763) 5/16-18 Zollgewinde
	1		Abdeckung rechts 52 Zoll grau (525818202) 52 Zoll, rechts, grau
	1		Abdeckung links 52 Zoll grau (525817902) 52 Zoll, links, grau
	2		Haken orange (525833002) orange
	2		Druckfeder (539132687) Druckfeder
	4		Sechskantschraube 3/8C x 1.5 Zoll (539990655) 3/8C x 1.5 Zoll
	2		Unterlegscheibe SAE 3/4 Zoll (539109333) 3/4 Zoll, SAE, ZD
	1		Unterlegscheibe 5/8 x 2 x 1/4 Zoll (596437501) 5/8 x 2 x 1/4 Zoll, klar verzinkt
	4		Federstecker (525305801) Federstecker bzw. Sicherungssplint.
	5		Schmiernippel 1/4 Zoll zum Einschlagen (596623501) 1/4 Zoll, Einschlag
	2		Unterlegscheibe 3/8 x 3/4 x 0.187 Zoll (539109562) 3/8 x 3/4 x 0.187 Zoll
	6		Dreiflügelknopf mit Gewindestift 5/16-18 (Zollgewinde) (597783101) 5/16-18 Zollgewinde, Gewindestift, verzinkt
	1		Buchse Umlenkrolle (539130242) Umlenkrolle
	1		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	6		Wellendichtring (539108754) Wellendichtung
	3		Staubkappe unten (539108449) unten, Staubschutz
	3		Entlüftungsstopfen Spindelgehäuse (539977326) entlüftet
	1		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	1		Riemenspannerarm mit Lager (539130391) Umlenkrolle, mit Lager
	3		Staubschutz (510254502) Riemenscheibenbereich
	3		Scheibe dick 3/8 Zoll (522023401) 3/8 Zoll ID, dick
	1		Schlossschraube 3/8-16 x 2.75 Zoll (539130235) 3/8-16 x 2.75 Zoll, Grade 5, zinkdichromatiert
	1		Sechskantschraube 3/8-16 x 1.5 Zoll (539107042) 3/8-16 x 1.5 Zoll
	1		Stütze vorne rechts orange (505339602) vorne rechts, orange

Nr.	Anzahl im Gerät		Artikel
	1		CPSC-Aufkleber (539913010) CPSC
	1		Warnaufkleber Schnittgefahr (EU-Ausführung) (539105746) Schnittgefahr, EU-Ausführung
	1		Warnaufkleber Abgas (Prop. 65) (539101881) Prop. 65
	1		Aufkleber Riemenantriebe (539105744) Riemenantriebe
	1		Warnaufkleber Deflektor (539113224) Achtung
	1		Aufkleber Instrumententafel (520282601) Instrumententafel
	2		Aufkleber Logo orange (532422012) Husqvarna, orange, Motorhaube
	1		Aufkleber Kronenlogo 70mm (532422011) Kronenlogo, 70mm
	1		Ersatzteil
	1		Aufkleber (520282401) WHF5223

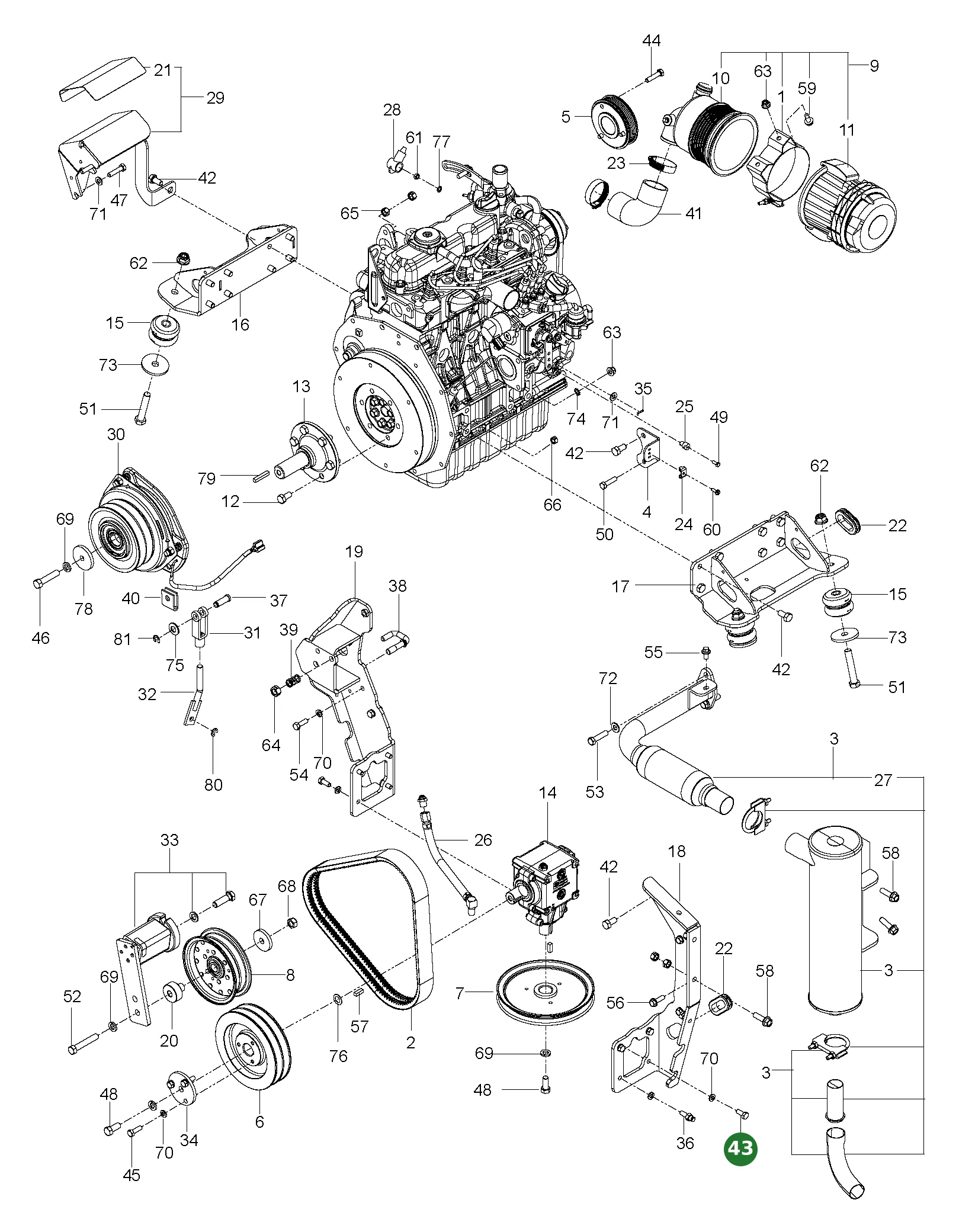

Nr.	Anzahl im Gerät		Artikel
	1		Riemenscheibe Motor (539132525) Motor
	1		Passfeder 1/4 x .5 Zoll (539105718) 1/4 x .5 Zoll
	4		Zahnscheibe 5/16 Zoll außenverzahnt (539109556) 5/16 Zoll, außenverzahnt
	2		Sechskantschraube 5/16C x 1.75 Zoll (539990669) 5/16C x 1.75 Zoll
	4		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Sicherungsscheibe 7/16 Zoll (596238901) ID .455, AD .776, 7/16 Zoll, klar verzinkt
	1		Kupplung elektrisch (532414336) elektrisch
	1		Kupplungsanschlag (539132527) Anschlag für die Kupplung.
	1		Keilriemen Pumpenantrieb (539106725) Pumpenantrieb
	1		Auspuffkrümmer Kawasaki 21HP (539110348) Kawasaki, 21HP
	2		Sechskantschraube 5/16C x 1 Zoll (539990206) 5/16C x 1 Zoll
	6		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	1		Halter Schalldämpfer (539110372) Schalldämpfer, schwarz
	2		Sicherungsmutter 5/16C (Zollgewinde) (539990184) 5/16C Zollgewinde, Centerlock
	4		Schlauchschelle (539912222) Kraftstoffschlauch
	1		Scheibe 0.469 x 1.75 Zoll (596770301) 0.469 x 1.75 Zoll, klar verzinkt
	1		Sechskantschraube 7/16F x 2.5 Zoll (539991120) 7/16F x 2.5 Zoll
	1		Kraftstofftank (539132549) Kraftstofftank für das Kraftstoffsystem.
	1		Tankdeckel (539130393) HTC
	1		Kraftstoffleitung 13 Zoll (539108212) Kraftstoff, 13 Zoll
	1		Kraftstoffhahn (539916325) Absperrventil
	1		Wellendichtring Kurbelwelle (505296701) #Z165021220
	1		Klemme (539107098)
	1		Kennzeichnungsplatte orange (539132633) orange
	4		Schraube 5/16-18 x 3/4 Zoll (596030501) Schraube.
	1		Akku (547853701) 12V, 28Ah
	3		Isolator Akkuanschluss (539102759)
	2		Schraube 1/4 x 5/8 Zoll (539990362) 1/4 x 5/8 Zoll
	1		Magnetschalter Starter (539101714) Magnetschalter.

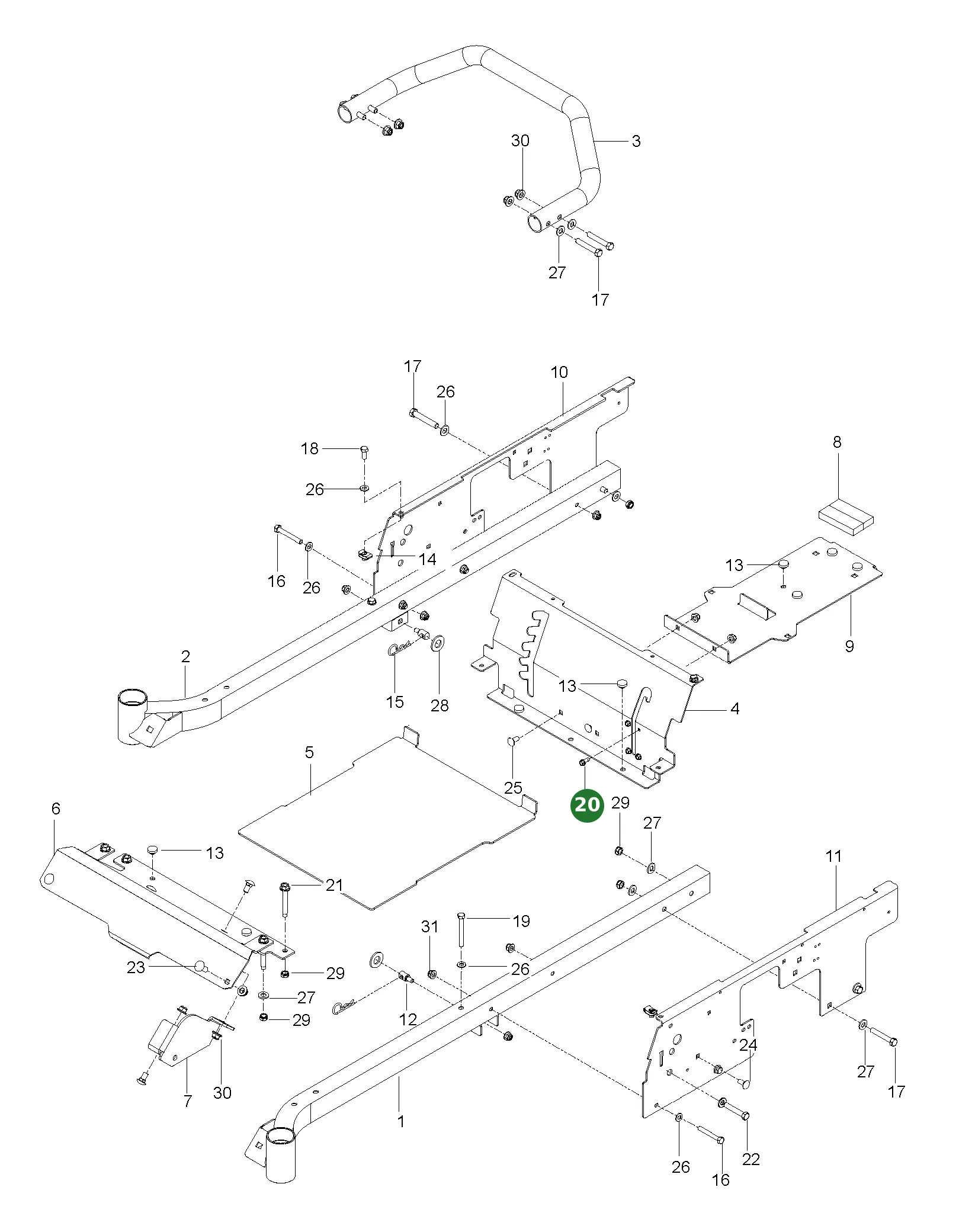

Nr.	Anzahl im Gerät		Artikel
	1		Chassisrahmen geschweißt (525811402) geschweißt, orange
	11		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	3		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5
	2		Bronzebuchse Schnitthöhenverstellung (525344001) Bronze, Schnitthöhenverstellung
	2		Sicherungsring 1.25 (522989201) 1.25
	1		Ersatzteil
	1		Ausrückbügel orange (525851002) orange
	2		Schulterbolzen 3/8-16 x 3/8 Zoll mit Innensechskant (539113621) 3/8-16 x 3/8 Zoll, Innensechskant, ZD
	1		Filterschutz (505189002) Filter, lackiert
	3		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	1		Clip Befestigung (539107891) Clip zur Befestigung.
	1		Montageblock Kabelbinder (539110863) Kabelbinder
	2		Kabelbinder Kunststoff (539976856) Kunststoff
	1		Abdeckung Mitte (523031601) Mitte
	2		Sechskantschraube 3/8C x 0.75 Zoll (539990134) 3/8C x 0.75 Zoll
	1		Sperrhaken kurzer Flügel (510126701) kurzer Flügel
	4		Sechskantschraube 1/2-13 x 1.25 Zoll (539108369) 1/2-13 x 1.25 Zoll
	4		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102) 1/2-13 Zollgewinde, Nyloc, klar verzinkt
	2		Gummipuffer (539102587) Gummi
	2		Montagesatz (539130325) 2 Beutel, #539130325
	4		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	1		Mutter 3/8-16 (Zollgewinde) (539990130) 3/8-16
	2		Sechskantschraube 3/8-16 x 1 Zoll (539107476) 3/8-16 x 1 Zoll

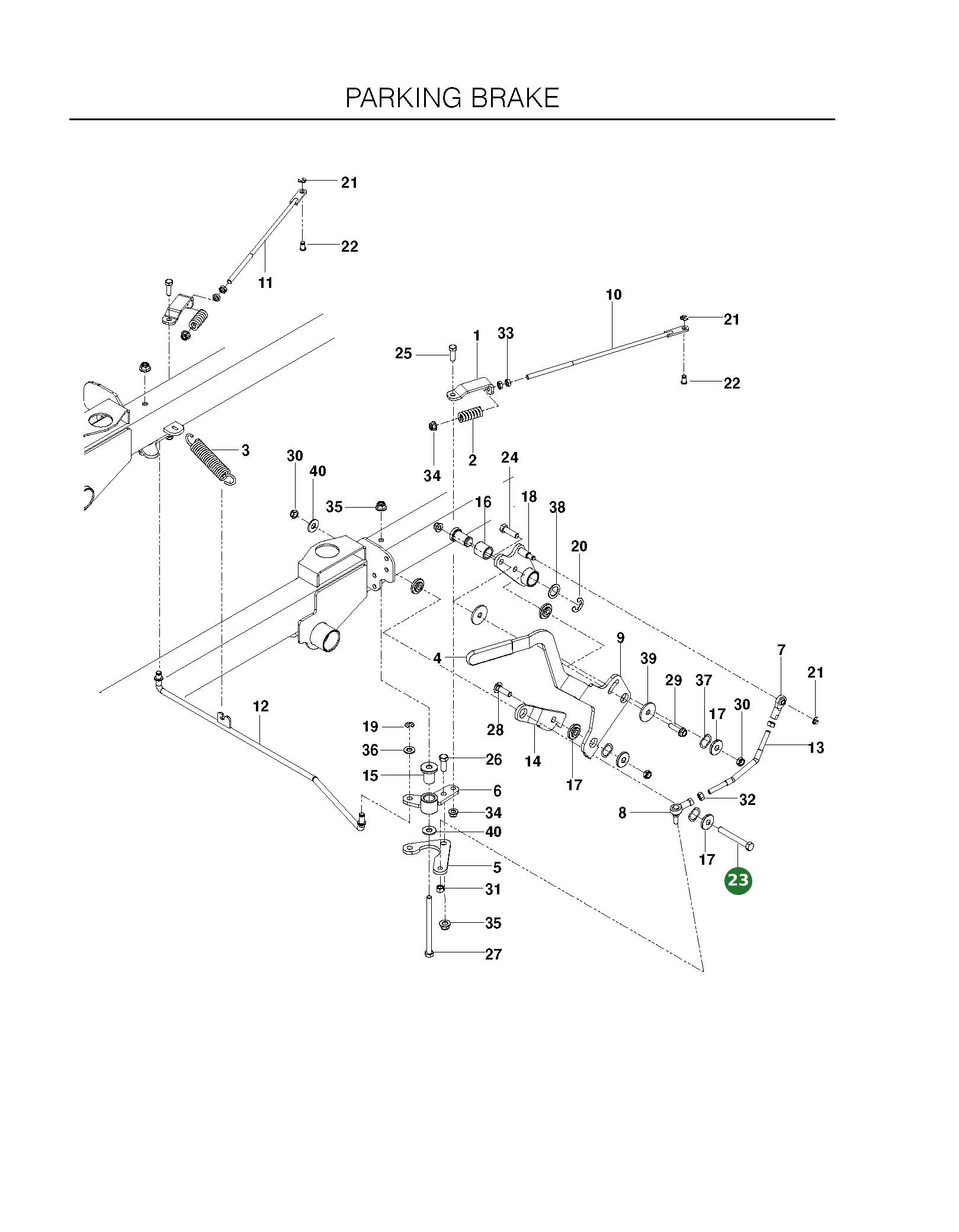

	1		Stützplatte Feststellbremse rechts (522983402) rechts, Feststellbremse, schwarz
	3		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	1		Sechskantschraube 3/8-16 x 3.75 Zoll (539991126) 3/8-16 x 3.75 Zoll, Grade 5, ZD
	1		Stoßfänger orange (574331502) orange
	2		Ersatzteil
	4		Abstandsscheibe (539103543)

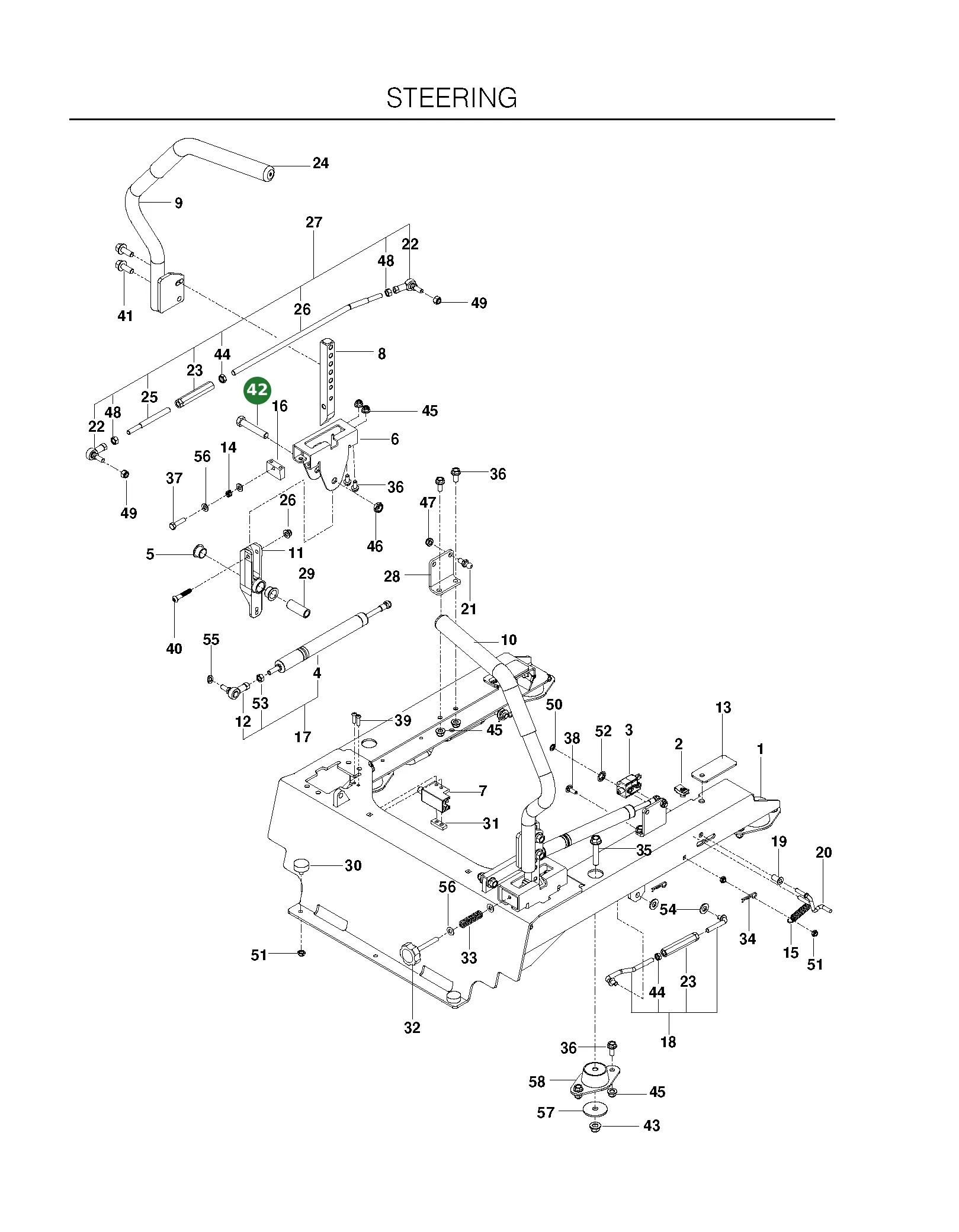

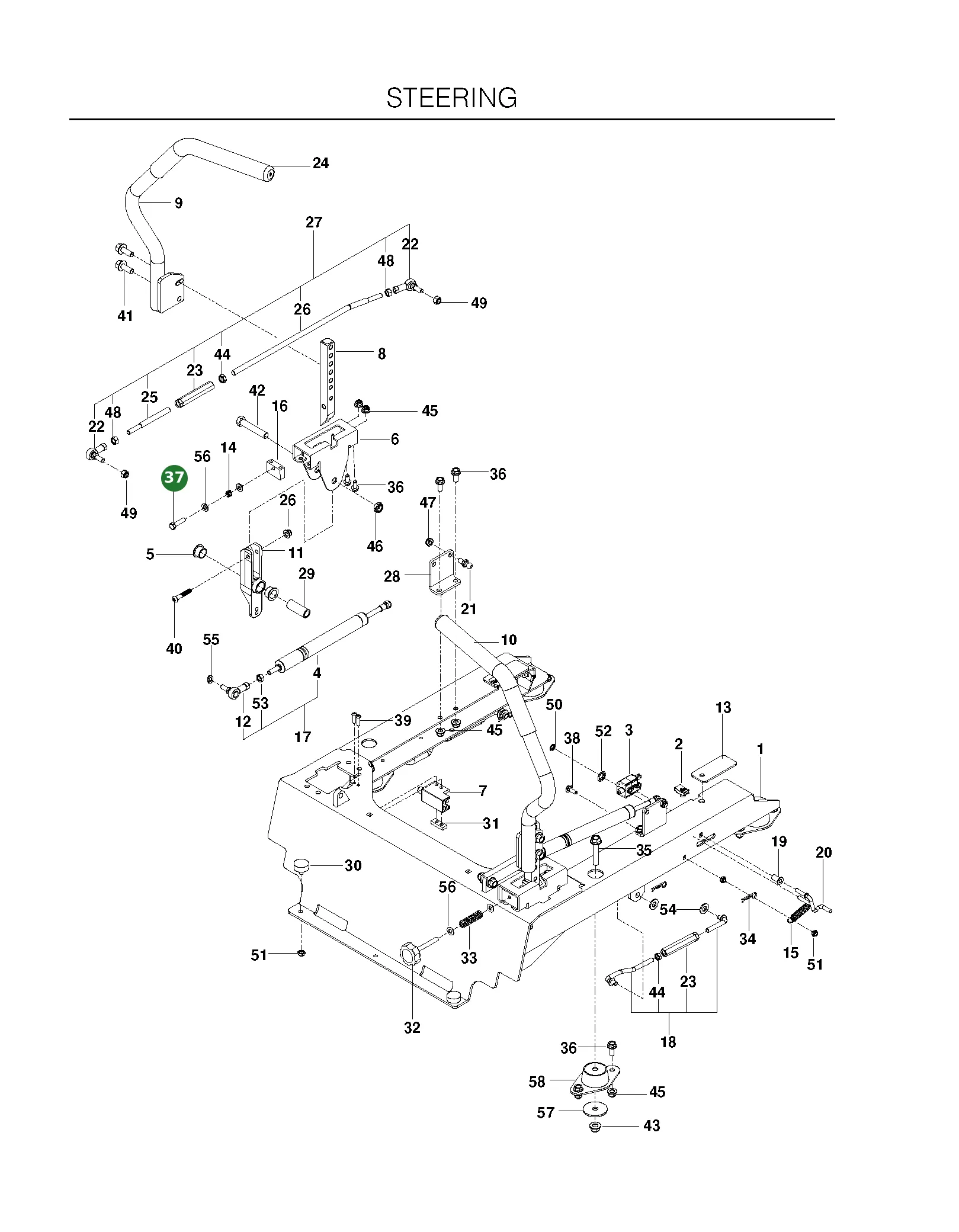

Nr.	Anzahl im Gerät		Artikel
	2		Griff (539132623)
	2		Zündschlüssel gepolstert (539104812) gepolstert
	2		Flanschlager 20mm (539132520) 20mm, Flansch
	1		Welle Geschwindigkeitsregelung (574454301) Geschwindigkeitsregelung
	2		E-Sicherungsring 20mm (539132629) 20mm
	1		Schaltknopf 3/8-16 schwarz (539132624) Schalthebel
	1		Gasregelung (539132688) Bedienelement für die Gasregelung.
	1		Chokezug blau 51 Zoll (539130208) blau, 51 Zoll
	1		Betriebsstundenzähler (576179401) Betriebsstundenzähler.
	1		PTO-Schalter (582107601) 8 Anschlüsse, schwarze Kappe
	1		Zündschloss (539101770) Schlüsselschalter-Kit
	2		Schaumstoffgriff (522950501) Schaumstoff
	1		Gewindeplatte (539102678) Fahrsteuerungsbefestigung
	1		Handschutz rechts (522421802) Handschutz, rechts, versetzt, lackiert
	1		Handschutz links (522421702) Handschutz, links, versetzt, lackiert
	1		Stößelschalter (522559601) Stößel, N.O.
	1		Schaltstange (522676001) Schaltung
	1		Sicherungsmutter 3/8-16 dünn (Zollgewinde) (539200282) 3/8-16 Zollgewinde, dünn, Nyloc
	4		Sechskantschraube #10-24 x 1/2 Zoll (539990411) #10-24 x 1/2 Zoll
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) 3/8 x 0.08 Zoll, klar verzinkt
	1		Sicherungsmutter Toplock M8-1.25 (539103153) M8-1.25, Nyloneinsatz, Grade 10, ZD
	4		Sechskant-Flanschschraube 5/16-18 x 1.75 Zoll (525841401) 5/16-18 x 1.75 Zoll, Grade 8, verzinkt
	4		Hutmutter 5/16-18 (Zollgewinde) (505203401) 5/16-18, Hut
	2		Unterlegscheibe #10 (539105408) #10
	2		Sicherungsmutter 10-24 (Zollgewinde) (539976977) 10-24 Zollgewinde, Nyloc
	6		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	6		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	2		Sechskantschraube 5/16C x 1.75 Zoll (539990669) 5/16C x 1.75 Zoll
	2		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	1		Kabelbaum Elektrostart (522823901) Elektrostart, handgeführt
	1		Mutter Schlüsselschalter (539103177) Schlüsselschalter, DNO
	1		Befestigungsmutter Zündschalter (539103178) Zündschalter
	4		Federscheibe 5/16 schwer (539990187) 5/16 Zoll, schwer
	2		Konische Scheibe (539912063) konisch
	4		Gelenkkopf 8mm (539132602) 8mm, Rechtsgewinde
	2		Einstellrohr (539132601) Rohr für Einstellfunktionen.
	3		Stehbolzen links (539132605) links
	2		Stehbolzen rechts (539132604) rechts
	1		Gelenkkopf 8mm mit Gewindestift (539132603) 8mm, mit Gewindestift
	8		Sechskantmutter 8mm x 1.25 (539132607) 8mm x 1.25, ZD
	3		Ersatzteil
	1		Spannstift 3mm (539132614) 3mm
	1		Ersatzteil
	2		Auslöser Sicherheitsbügel (539132674) OPC
	2		Sperre Neutralstellung (539132617) Neutralstellung
	2		Hebel (539132618) Hebel.
	2		Schalter (539132620)
	2		Feder (539132599)
	1		Feder Bremsgestänge (539101224)
	2		Nutstift 1/4 x 1.5 Zoll (539132635) 1/4 x 1.5 Zoll
	2		Kabelbaum Schalter (539132675) Schalter
	2		Ovalkopfschraube 6mm (539132677) 6mm
	1		Einstellrohr (539132609) Rohr für Einstellfunktionen.
	1		Ersatzteil
	1		Griff mit Aufkleber (522478101) mit Aufkleber
	1		E-Sicherungsring 10mm (539132613) 10mm
	1		Klemme Doppelrohr (539109867) Doppelrohr
	2		Sechskantschraube 5/16-18 (Zollgewinde) (539100469) 5/16-18, Zollgewinde
	1		Ersatzteil
	1		Buchse .875 x 1.375 x .074 (539923787) .875 x 1.375 x .074, ZD
	12		Federscheibe .38 (539112483) .38
	1		Kabelbaum unten (523031501) unten

Nr.	Anzahl im Gerät		Artikel
	2		U-Halter (539132535) U-Form
	1		Winkelhebel links (539132537) links, lackiert
	1		Winkelhebel rechts (539132539) rechts, lackiert
	4		Flanschlager 10mm (539132533) 10mm, Flansch
	1		Gelenk Fahrsteuerung rechts (539132550) rechts, Fahrsteuerung, WB
	1		Verbindungsgelenk Steuerung links (539132551) links, Steuerung, WB
	1		Ausgleichsbehälter (573944101) Ausgleichsbehälter.
	1		Schlauch hinten rechts (523090601) hinten rechts
	2		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	2		Sechskantschraube 5/16C x 1.25 Zoll (539990627) 5/16C x 1.25 Zoll
	4		Sechskantschraube 5/16 x 1.5 Zoll (539976935) 5/16 x 1.5 Zoll
	8		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc
	7		Sechskantschraube 3/8-16 x 0.875 Zoll (539108507) 3/8-16 x 0.875 Zoll, Grade 5, ZD
	2		Sicherungsmutter 10-24 (Zollgewinde) (539976977) 10-24 Zollgewinde, Nyloc
	2		Sechskantschraube 3/8C x 1.25 Zoll (539976941) 3/8C x 1.25 Zoll, Grade 5
	2		Feder Getriebe (539916159) Getriebe
	2		Sechskantschraube M10-1.58 x 100mm (510129901) M10-1.58 x 100mm, 8.8, zinkdichromatiert
	2		Schlauch links (523090701) links
	1		Schlauch vorne rechts (523090501) vorne rechts
	1		Fiberscheibe (510362801) Fiber
	2		Sechskantschraube M6-1.0 x 16mm (539107705) M6-1.0 x 16mm, 8.8, verzinkt
	1		Rücklaufschlauch (505280201) Rücklauf
	1		Ersatzteil
	3		Schlauchschelle (539976966) T-1865
	1		Knierohr 90° (539101242) 90°
	1		Anschlussnippel 90° 9/16-18 x 3/8 (505280401) 90°, 9/16-18 x 3/8
	1		Schlauchschelle (539912222) Kraftstoffschlauch
	3		Kontermutter 3/8-16 (Zollgewinde) (596433501) 3/8-16, H=0.562 Zoll, klar verzinkt
	2		Sicherungsmutter M10-1.5 (510130001) M10-1.5, Nyloneinsatz, ZD
	2		Halter Feder (510111002) Feder, schwarz
	1		Anschlagplatte schwarz (539132515) schwarz
	2		Feder Bremsgestänge (539101224)
	2		Sechskantschraube 5/16-18 x 2 Zoll (539976937) 5/16-18 x 2 Zoll
	4		Sicherungsmutter Toplock M8-1.25 (539103153) M8-1.25, Nyloneinsatz, Grade 10, ZD
	7		Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (596039201) 5/16-18 Zollgewinde, Grade 5, klar verzinkt
	1		Pumpe (521976001) DUP10E
	1		Stütze links (539132511) links, CAM
	1		Stütze rechts (539132513) rechts, lackiert, CAM
	2		Flanschlager 20mm (539132520) 20mm, Flansch
	2		Arm Hydraulik (539132516) Hydraulik
	2		Laufrollenlager (539132523) Laufrolle
	1		Nockenwelle (539132519) Nockenwelle.
	1		Nocken Nachführung (539132518) Nachführung
	1		Arm Geschwindigkeitsregelung (539132517) Arm der Geschwindigkeitsregelung.
	1		Knopf (522718401)
	1		Druckfeder (539132687) Druckfeder
	2		Scheibe 20mm (539132521) 20mm
	1		Druckfeder (539132524) Druckfeder
	1		Riemenscheibe Pumpe (539131727) Pumpe
	1		Riemenspannerarm (539132532) Arm für die Umlenkrolle im Riemenspanner.
	1		Schulterbolzen Tastrad (596434402) Bolzen.
	1		V-Riemenspannrolle (539113683) V-Profil, Spannrolle
	4		Kontermutter 1/4C (Zollgewinde) (539108120) 1/4C Zollgewinde, 2 2 PW01
	4		Sechskantschraube 1/4-20UNC x 0.75 Zoll (596230901) 1/4-20UNC x 0.75 Zoll, Grade 5, verzinkt
	1		Sechskantschraube M6-1.0 x 30mm (539106307) M6-1.0 x 30mm, 8
	1		Sechskantschraube 3/8C x 2 Zoll (539990588) 3/8C x 2 Zoll
	2		Sicherungsmutter 3/8-16 dünn (Zollgewinde) (539200282) 3/8-16 Zollgewinde, dünn, Nyloc
	1		Schlossschraube (595901401) 3/8-16 x 2.02 Zoll, Grade 5, verzinkt
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) 3/8 x 0.08 Zoll, klar verzinkt
	1		Flanschmutter 3/8C mit Sperrverzahnung (Zollgewinde) (539990613) 3/8C Zollgewinde, Whiz
	2		Spannstift 6x30mm (505224001) 6x30mm
	1		Sechskantmutter M10-1.5 mit Linksgewinde (539131528) M10-1.5, Linksgewinde
	1		Feder Rasenlüfterachse (539010195) Rasenlüfterachse
	1		Hakenbolzen J-förmig (539112896) J-Form
	2		Scheibe (539103547) Scheibe.
	1		Ersatzteil
	1		Unterlegscheibe (734116301) ISO 7089, 8.4x16x1.6mm, 200HV, verzinkt
	4		Unterlegscheibe 3/8 Zoll (539990517) 3/8 Zoll, flach
	1		Kraftstoffleitung (539922091) Kraftstoffleitung.
	2		Innensechskantschraube #10-24 x 2 Zoll (521976101) #10-24 x 2 Zoll, Innensechskant
	1		Ersatzteil
	1		Hydraulikölfilter (539102606) Hydrauliköl

Nr.	Anzahl im Gerät		Artikel
	4		Lagerbock Mähdeckhub (539104808) Lagerbock
	2		Verstärkungsleiste (539104807) Verstärkung
	1		Feststellbremse (539132685) Feststellbremse.
	1		Pedalgummi schwarz (510283402) schwarz
	1		Antirutschplatte (539105187) rutschhemmend
	4		Reibscheibe Riemenspanner (539102998) Reibscheibe.
	4		Sechskantschraube 5/16C x 2.75 Zoll (539101721) 5/16C x 2.75 Zoll
	1		Sechskantschraube 3/8-16 x 3.75 Zoll (539991126) 3/8-16 x 3.75 Zoll, Grade 5, ZD
	1		Zugfeder (510136301) Zugfeder
	1		Sicherungsmutter 3/8-16 (Zollgewinde) (539976979) 3/8-16 Zollgewinde, Nyloc

Nr.	Anzahl im Gerät		Artikel
	2		Lenkgabel Laufrad vorn (539113444) lackiert
	2		Sechskantschraube 1/2C x 5.5 Zoll (539101907) 1/2C x 5.5 Zoll
	2		Lenkrollenreifen 410/350-5 (539106995) Lenkrolle, 410/350-5
	2		Ringritzel (539106994) Felge
	2		Schmiernippel Vorderrad (539103300) Schmiernippel
	4		Lagerhalter Vorderradnabe (539102484) Halter
	2		Rollenlager mit Käfig 3.25 Zoll (539105307) mit Käfig, 3.25 Zoll
	4		Reifenventil TR-412 (539912234) TR-412
	4		Ersatzteil
	2		Scheibe schwere Ausführung (539112670) schwer
	2		Sechskantschraube 1/2-13 x 1 Zoll (539990646) 1/2-13 x 1 Zoll
	2		Radnabe (539132689) Radnabe.
	8		Radmutter 1/2-20 UNF-2B (587653903) 1/2-20 UNF-2B, 3/4 Zoll, Grade 8
	1		Radmotor Hinterradantrieb (539103527) Hinterradantrieb
	8		Sechskantschraube 1/2-13 x 2.5 Zoll (539108346) 1/2-13 x 2.5 Zoll, Grade 5
	8		Sicherungsmutter 1/2-13 (Zollgewinde) (596135601) 1/2-13 Zollgewinde, H=0.609 Zoll, klar verzinkt
	4		Anschlusswinkel 45° 8-10 (539132561) 45°, 8-10
	1		Achse 52-61 schwarz (529292002) 52-61, schwarz
	2		Hinterrad 18x8.5-8 (539110470) 18x8.5-8, Kenda ZTR
	4		Sechskantschraube 1/2-13 x 1.25 Zoll (539108369) 1/2-13 x 1.25 Zoll
	4		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) 5/16-18 x 0.484 Zoll, Nyloneinsatz, schwarz verzinkt
	2		Abstandshalter geteilt Lenkgabel-Drehpunkt (539105543)
	2		Aufsteckmutter Nylon (539107629) Nylon
	2		Bolzen 1/4-20 x 7.5 Zoll (539107632) 1/4-20 x 7.5 Zoll
	1		Halter Akku (539107628) Akku
	4		Maschinenbuchse (539916561) Maschinenbuchse.
	1		Reifen Lenkrolle (539106993) Lenkrolle
	1		Motor TE0230 (521911601) TE0230, reverse ported

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
