Husqvarna R 200iX AWD | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 200iX AWD von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 200iX AWD (Explosionszeichnung)

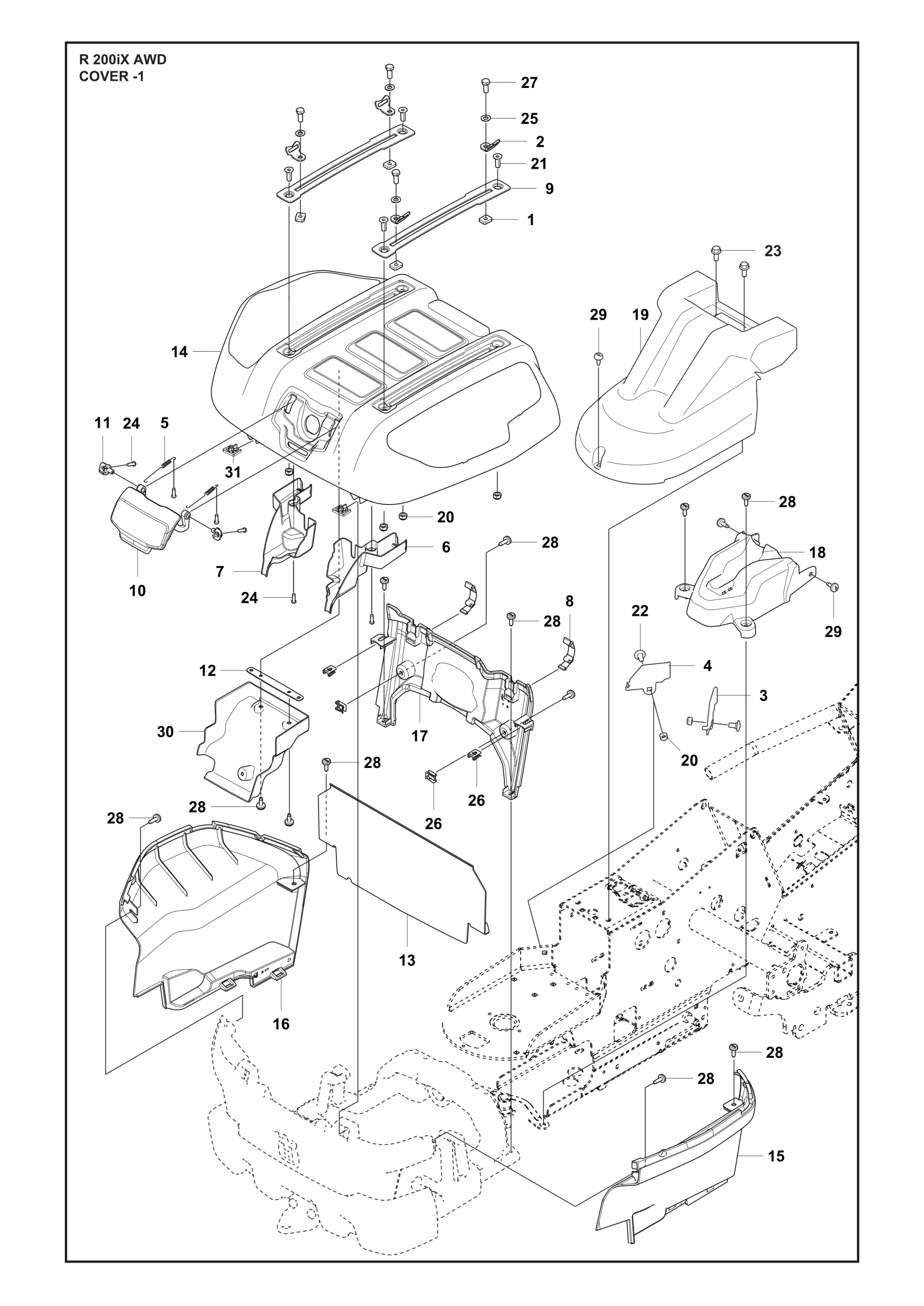

Nr.	Anzahl im Gerät		Artikel
	2		Stopfen (536981201)
	1		Abdeckung (536547401) Attachment
	1		Halter (536040401) Fenders rear
	1		Halter (599658901) Support arm
	1		Halter (599659001) Support control panel
	1		Einsatz (536984801) Storage assy
	1		Deckel (599658101) Storage lid
	1		Abdeckung (599653601) Right
	1		Abdeckung (599653701) Left
	1		Abdeckung (599653301) Right
	1		Abdeckung (599653401) Left
	1		Abdeckung (577729401) Foot plate right
	1		Abdeckung (577729302) Foot plate left
	1		Abdeckung (599145201)
	1		Abdeckung (531287501) Front
	1		Abdeckung (593164201) Top
	1		Abdeckung (593164102) Lower
	2		Mutter (576645703) M6
	2		Schraube (727637251) M6x25
	2		Schraube Ehhm (725249371) M10x25
	2		Sicherungsmutter (732211801) M8
	2		Schraube (727644951) M8x16
	2		Schraube Ehhfm (535475212) M6x12
	1		Schraube Itxpant (502435301) T50x16
	5		Federmutter (535429101) M6 SPRING
	17		Schraube (574856202) M6x21
	11		Schraube (544400501) M6x19

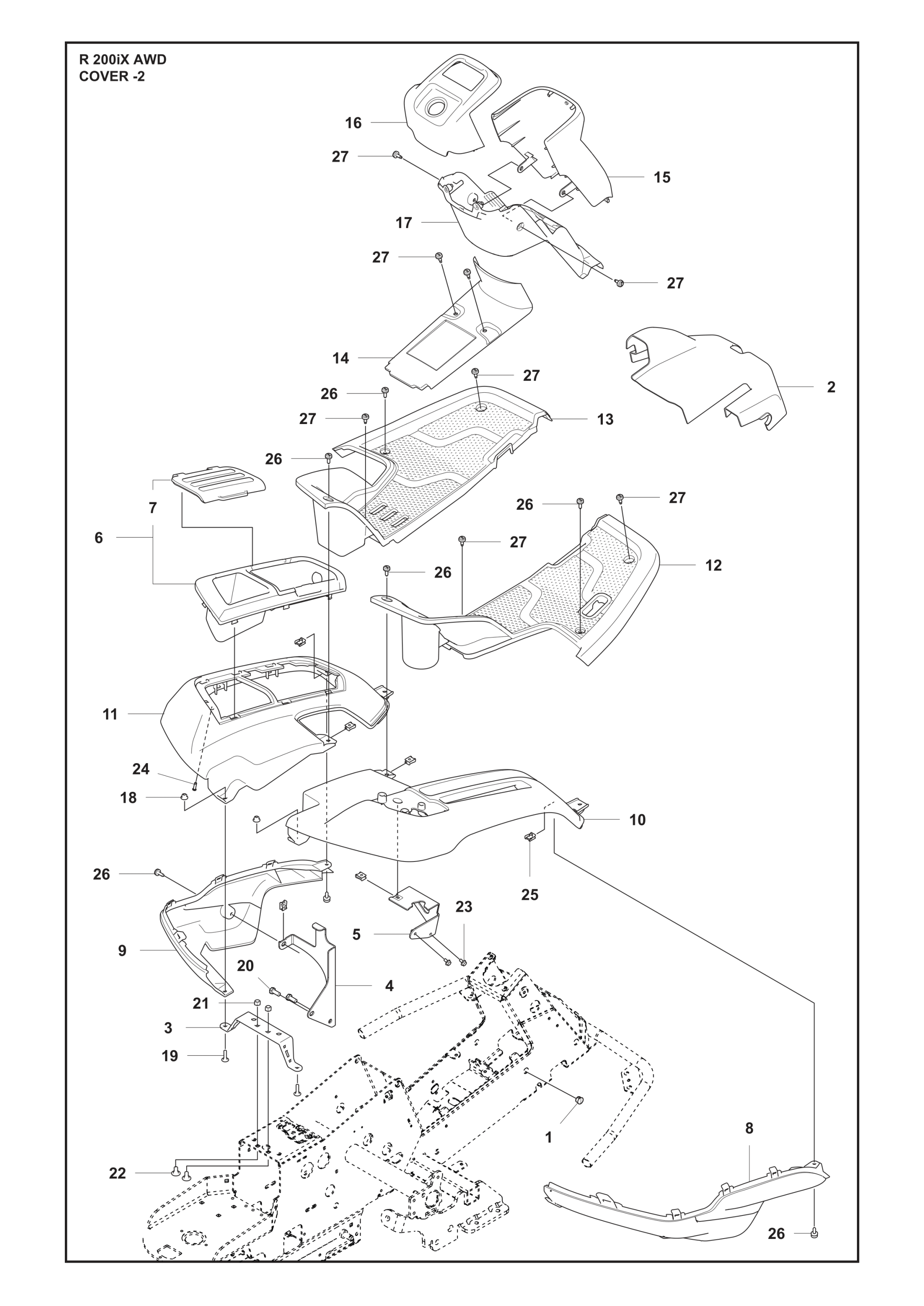

Nr.	Anzahl im Gerät		Artikel
	4		Platte (590906701)
	4		Öse (594940501)
	1		Halter (536828702) Right
	1		Halter (536828701) Left
	1		Feder (536593301)
	1		Ablage (534979601) Right
	1		Ablage (534979501) Left
	2		Schnappverschluss (588462803)
	2		Schiene (599654401)
	1		Deckel (599654201) Charging
	2		Scharnierstift (535014501)
	1		Halter (538826701)
	1		Blech (546062101) Splash guard
	1		Abdeckung (537638701) Engine hood
	1		Abdeckung (599336901) Rear right
	1		Abdeckung (599336801) Rear left
	1		Abdeckung (599337401) Front chassis rear
	1		Abdeckung (599623802) Mid channel
	1		Abdeckung (599653801) Mid upper
	6		Sicherungsmutter (732211801) M8
	4		Schraube Ihcsfm (725645301) M8x25
	4		Schraube (727644951) M8x16
	2		Schraube Ehhfm (506570104) M8x20
	1		Schraube Itxpant (502435301) T50x16
	4		Scheibe (295700601)
	9		Federmutter (535429101) M6 SPRING
	4		Schraube Ehhm (725245171) M8x20
	17		Schraube (574856202) M6x21
	11		Schraube (544400501) M6x19
	1		Abdeckung (538826601) Protection battery top
	2		Klammer (546584801) For battery top cover

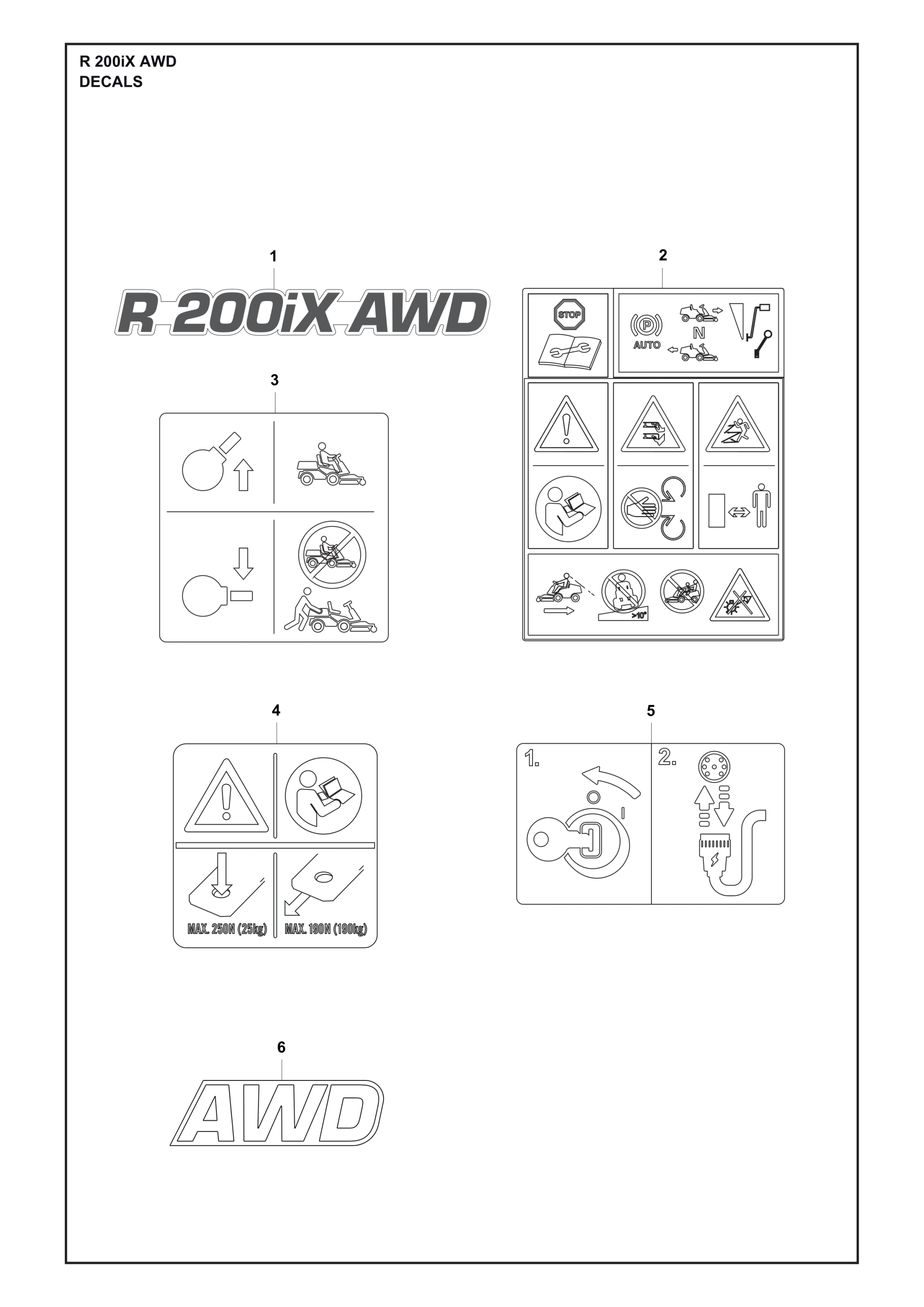

Nr.	Anzahl im Gerät		Artikel
	1		Aufkleber (578364522) Product model
	1		Etikett (582570008) Start
	1		Etikett (547867301) Bypass
	1		Aufkleber (546284002) Towing
	1		Aufkleber (547319301) Cutting deck contact
	1		Aufkleber (579091501) AWD

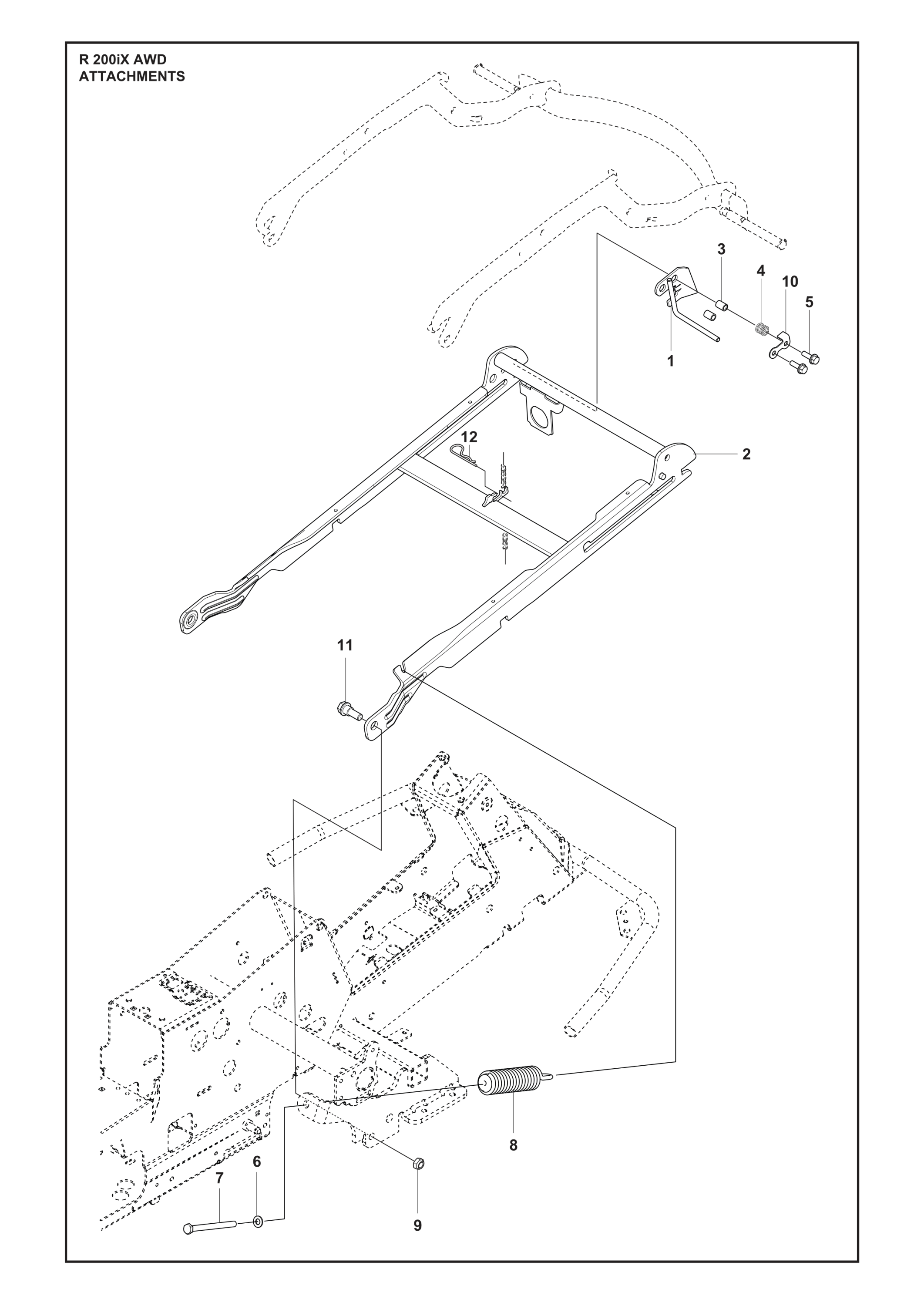

Nr.	Anzahl im Gerät		Artikel
	2		Schraube Ehhm (725249371) M10x25
	2		Schraube Ehhm (725246151) M8x50
	1		Rahmen (599142902) Rear with bushing
	1		Rahmen (598878101)
	1		Haken (506889901)
	2		Bushing (506986104)
	1		Rahmen (594700704) Front
	4		Mutter (506916201) M8x16.5

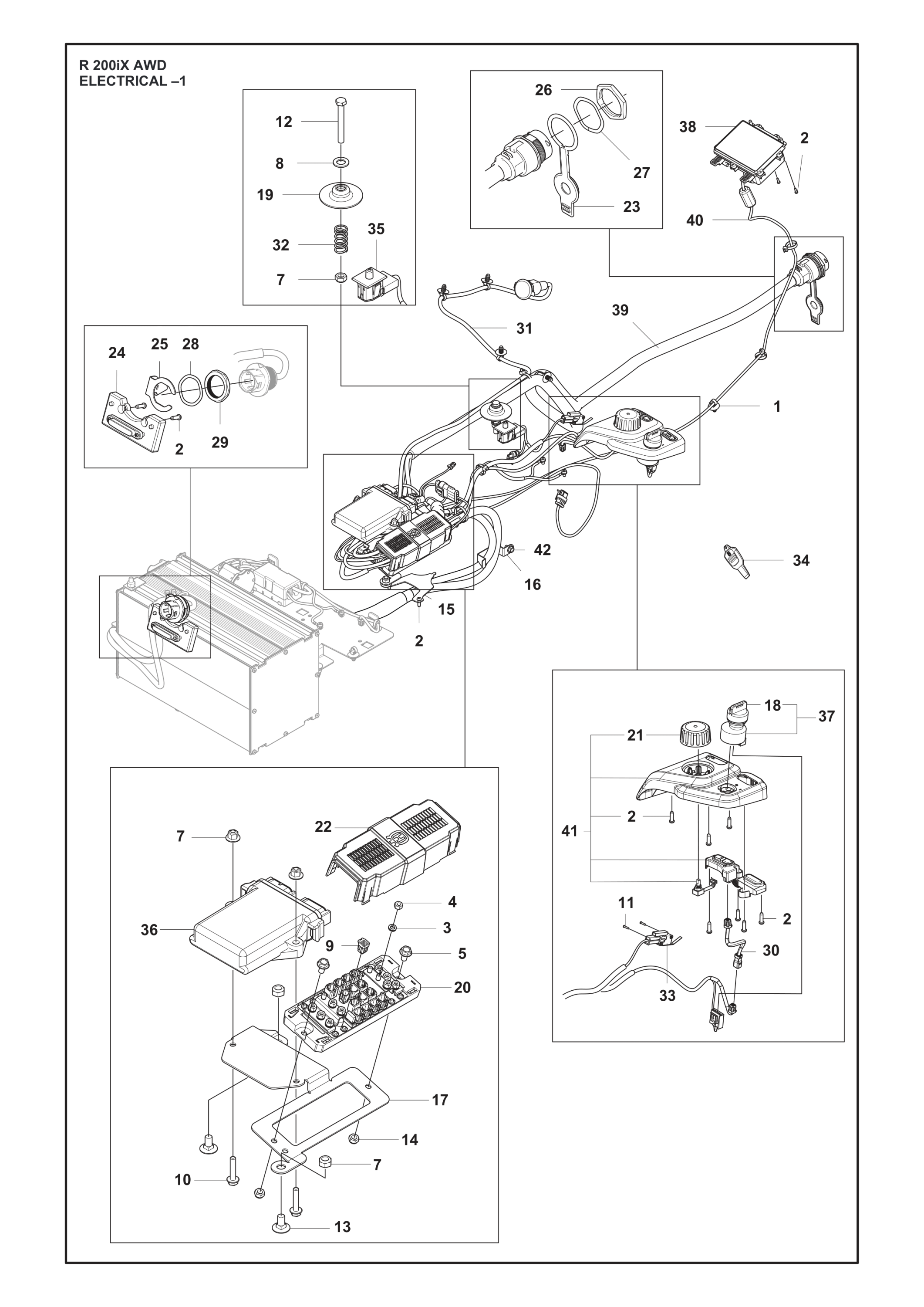

Nr.	Anzahl im Gerät		Artikel
	15		Spannband (579317401)
	1		Schraube Itxpant (502435301) T50x16
	9		Scheibe (503230402) 5.4x9x1.8
	11		Sechskantmutter (731231401) M5
	8		Schraube Ehhfm (535475212) M6x12
	7		Mutter (576645704) M8
	4		Sicherungsmutter (732211801) M8
	3		Scheibe (734116401) BRB 8.4x17
	2		Verkabelung Kpl. (535322401) Blind socket HRS
	2		Schraube (535475230) M6x30
	2		Rivet (544440701)
	1		Schraube Ehhm (725246451) M8x65
	2		Schraube (727644951) M8x16
	2		Sicherungsmutter (732211601) M6
	1		Halter (547181601) Cover mid
	1		Halter (547181701) Cable protection
	1		Halter (547047801) Can hub/VCU
	1		Schlüssel (535476001)
	1		Federscheibe (506909701)
	1		Schaltschrank (548513501) Connection board
	1		Knopf Kpl. (535299201)
	1		Abdeckung (536042001)
	1		Deckel (536051201) Attachment plug protection
	1		Gehäuse Kpl. (536278501) LED charging
	1		Halter (536653801) Charge cable
	1		Mutter (536797401)
	1		Scheibe (536797501)
	1		Scheibe (536797502)
	1		Mutter (536869201)
	1		Verkabelung Kpl. (537563501) VCU-Control panel
	1		Verkabelung Kpl. (548490201) USB
	1		Feder (544441201)
	1		Schalter (574316101) Lift lever switch
	1		Hebel (586379401) Snap opener
	1		Schalter (587648401) Seat
	1		Steuereinheit (596022302) Vehicle control unit
	1		Zündschloss (597971701)
	1		Display (599709002)
	1		Verkabelung Kpl. (599709501) Attachment
	1		Verkabelung Kpl. (599709701) Display
	1		Bedienungseinheit (546284601) HMI Control panel kit
	2		Schraube Ehhft (725236861) M6x16

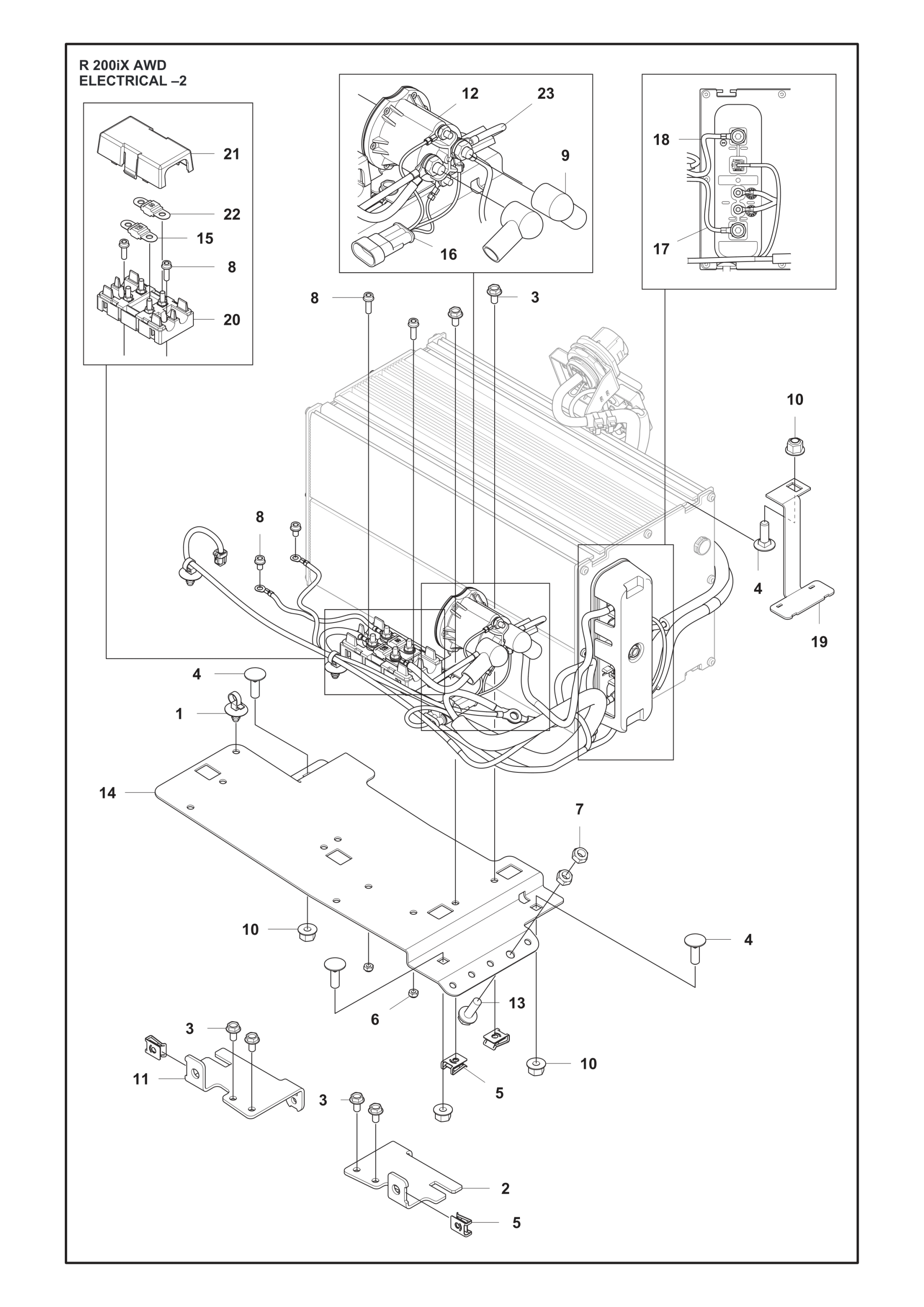

Nr.	Anzahl im Gerät		Artikel
	15		Spannband (579317401)
	1		Halter (599661101) Battery attachment left
	8		Schraube Ehhfm (535475212) M6x12
	7		Schraube Rsqm (535423801) M8x25
	4		Federmutter (535429101) M6
	4		Sicherungsmutter (732211401) M5
	4		Sicherungsmutter (732211801) M8
	2		Schraube Itxscfm (525755101) M5x16
	2		Isolierung (538821601)
	2		Mutter (576645703) M6
	1		Halter (599661102) Battery attachment right
	1		Schalter (536042102)
	1		Schraube Ehhfm (506570105) M8x25
	1		Blech (536040501)
	1		Sicherung (578779703) 125A
	1		Verkabelung Kpl. (547305701) Contactor signal
	1		Verkabelung Kpl. (547046901) Battery-ground stud
	1		Verkabelung Kpl. (547046701) Battery-contactor
	1		Halter (538861201) Fixation cable
	1		Sicherungshalter (578263702) Main fuse holder
	1		Sicherungshalter (578263703) Cover main fuse holder
	1		Sicherung (578779701) 80A
	1		Diode (587839402)

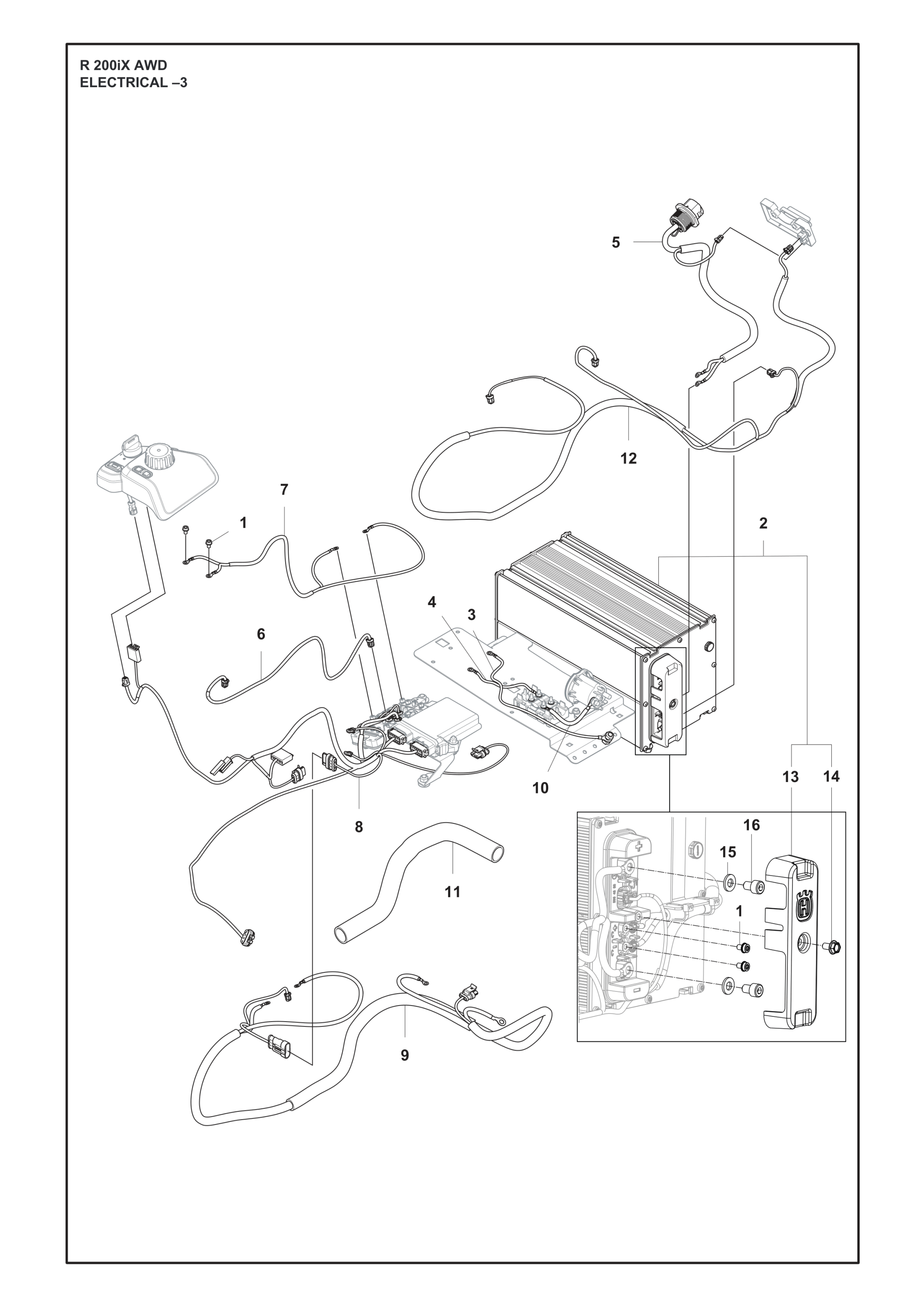

Nr.	Anzahl im Gerät		Artikel
	4		Schraube Itxscfm (525755107) M5x8
	1		Batterie (598844301) Spare parts battery
	1		Verkabelung Kpl. (536595201) Motor control unit-Ground
	1		Verkabelung Kpl. (536595601) Fuse box-Motor control unit
	1		Verkabelung Kpl. (536595701) Charge
	1		Verkabelung Kpl. (547047501) Can signal-Motor control unit front
	1		Verkabelung Kpl. (547047401) Power supply-Motor control unit front
	1		Verkabelung Kpl. (548470601) Veichle control unit
	1		Verkabelung Kpl. (547047001) Can hub supply
	1		Verkabelung Kpl. (547046801) Contactor-Fuse box
	1		Schlauchschutz (544026601)
	1		Verkabelung Kpl. (599709401) Can signal
	1		Deckel (596486901)
	1		Schraube Ehhfm (535475212) M6x12
	2		Scheibe (734116401) BRB 8.4x17
	2		Schraube (593333301) M8x12

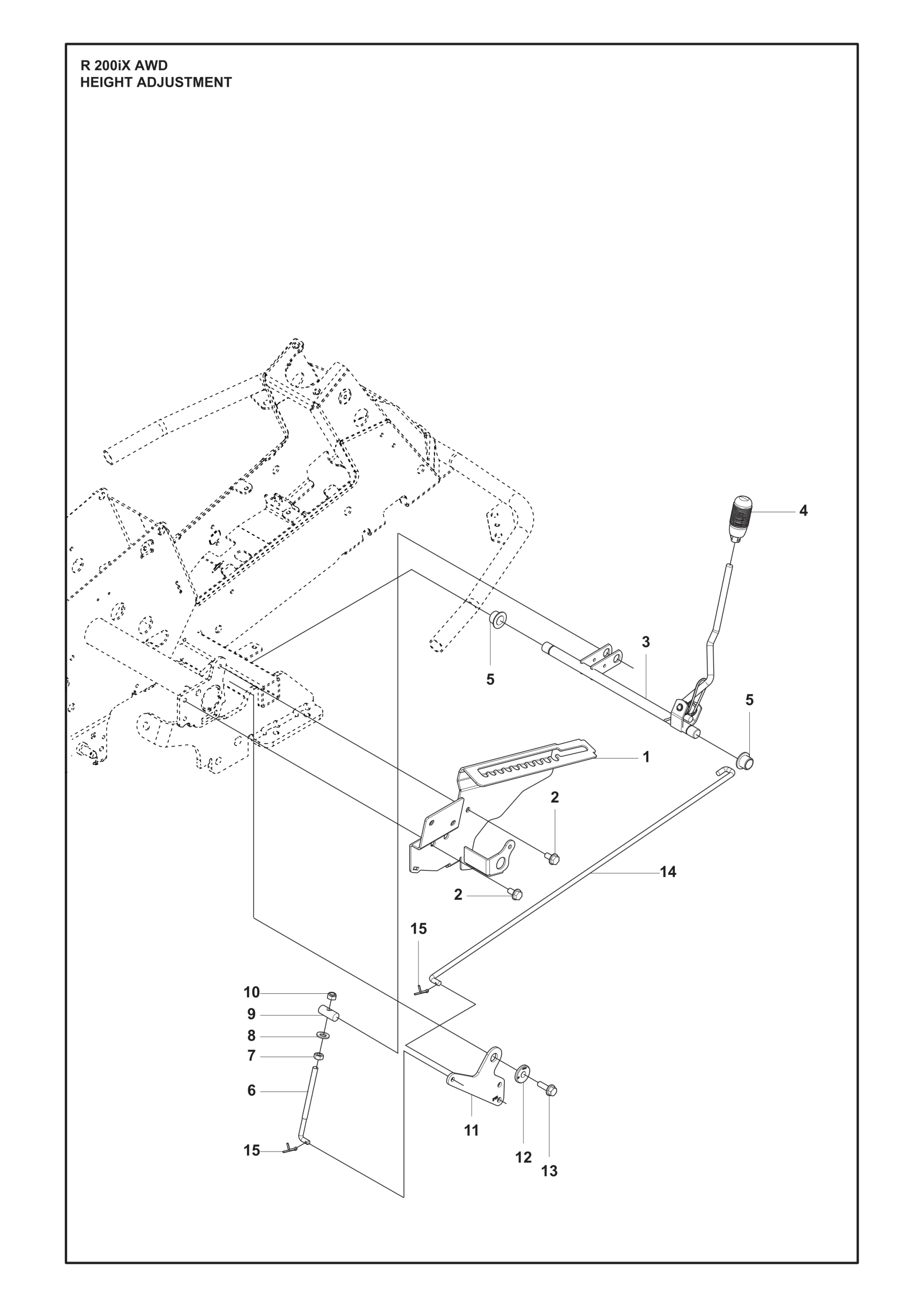

Nr.	Anzahl im Gerät		Artikel
	1		Halter (594701302)
	2		Schraube Ehhfm (506570103) M8x16
	1		Einstellvorrichtung (577999901)
	1		Einstellhebel (588164101)
	2		Lager (584871302)
	1		Height Rod (506908201)
	1		Sechskantmutter (731231801) M8
	1		Scheibe (734117201) 10.5x20x2
	1		Kolben (506784601)
	1		Sicherungsmutter (732211801) M8
	1		Gelenk (578040701)
	1		Scheibe (584288604)
	1		Schraube Ehhfm (506570105) M8x25
	1		Verbindungsstange (544227001)
	2		Spannhülse (721618301)

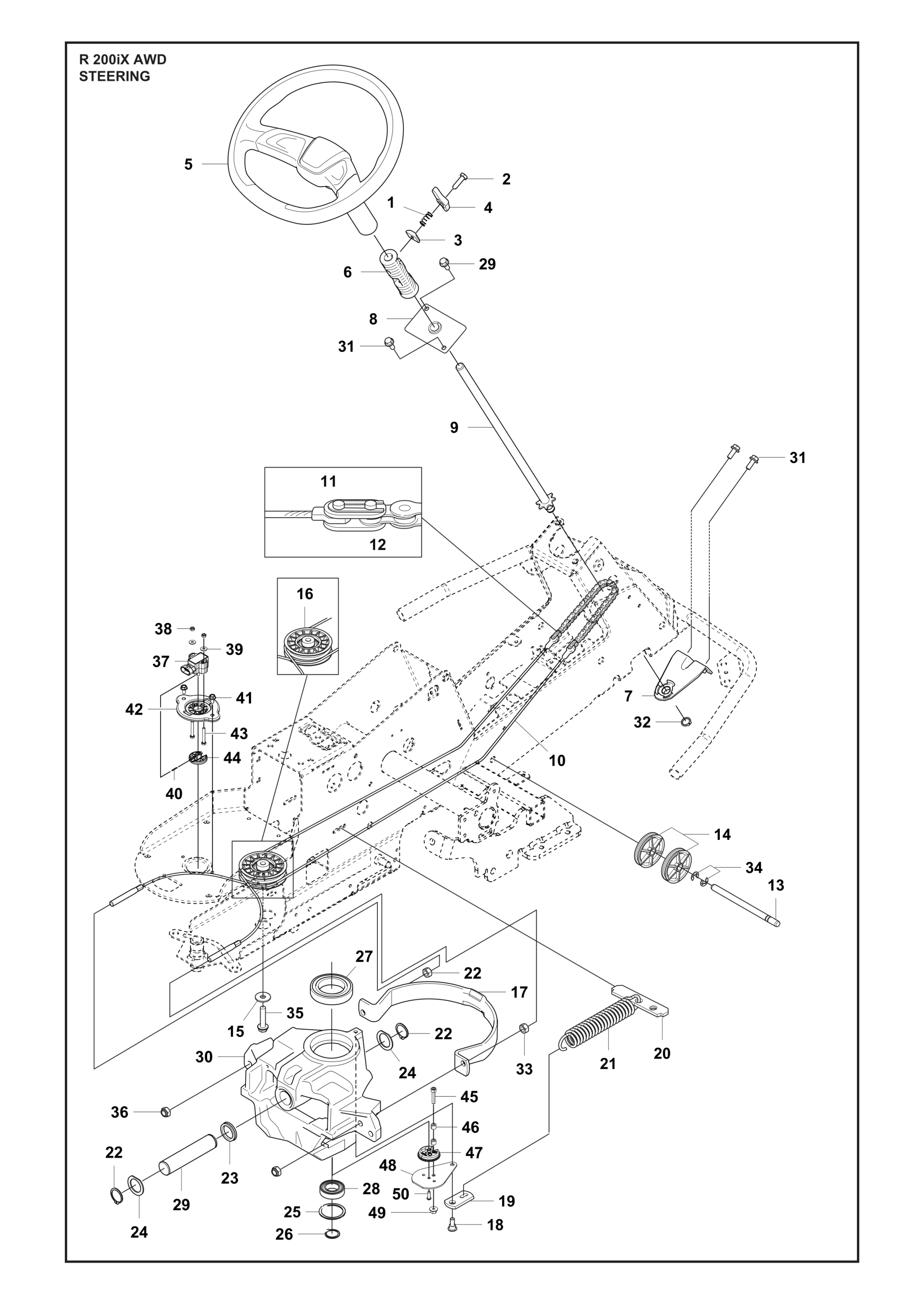

Nr.	Anzahl im Gerät		Artikel
	1		Feder (593868801)
	1		Bolzen (593149401)
	1		Befestigungsplatte (593605201)
	1		Einstellhebel (593149501)
	1		Lenkrad (593166102)
	1		Bediener (587080901)
	1		Halter (583899701) Steering
	1		Halter (584155601)
	1		Achse (593949901)
	2		Kabel Kpl. (501604804)
	2		Gelenk (506554701)
	1		Kette (506554601)
	1		Welle (506539404)
	2		Seilrolle (506522401)
	1		Scheibe (734117441) 10.5x30x2.5
	1		Riemenscheibe (576492501)
	1		Führungsplatte (589504301)
	1		Schraube Ehhfm (506597401) M8 X 23
	1		Gelenk (599646201)
	1		Federhalter (590735401)
	1		Feder (506671901)
	2		Sicherungsring (735312800)
	1		V-ring (740681521)
	2		Scheibe (582104601)
	1		Sicherungsring (735314010)
	1		Sicherungsring (735312600)
	1		Kugellager (738211004)
	1		Kugellager (738210504)
	1		Achse (535463002)
	1		Spindel (501679401)
	4		Schraube Ehhfm (506570104) M8x20
	1		Sicherungsring (735311700)
	2		Sechskantmutter (731232001) M10
	2		Federring (735311420)
	1		Schraube Ehhfm (506675403) M10x45
	2		Sicherungsmutter (732212001) M10
	1		Dämpfer (546926402)
	2		Sicherungsmutter (732211401) M5
	2		Washer, 5x13x1 (504456001) 5x13x1
	1		FEDERSTIFT (721416700) Spring pin 2x14
	2		Schraube Ehhfm (535475212) M6x12
	1		Abdeckung (547050602) Swash sensor upper
	2		Schraube Ehhm (725233751) M5x35/16
	1		Hebel (548552301) Swash
	1		Schraube Ihscm (576831001) M6x30
	2		Hülse (582604201) Magnet attachment
	1		Abdeckung (548552401) Swash lower support
	1		Halter (547050702) Swash
	1		Mutter (576645703) M6
	1		Schraube Itxpant (502435301) T50x16

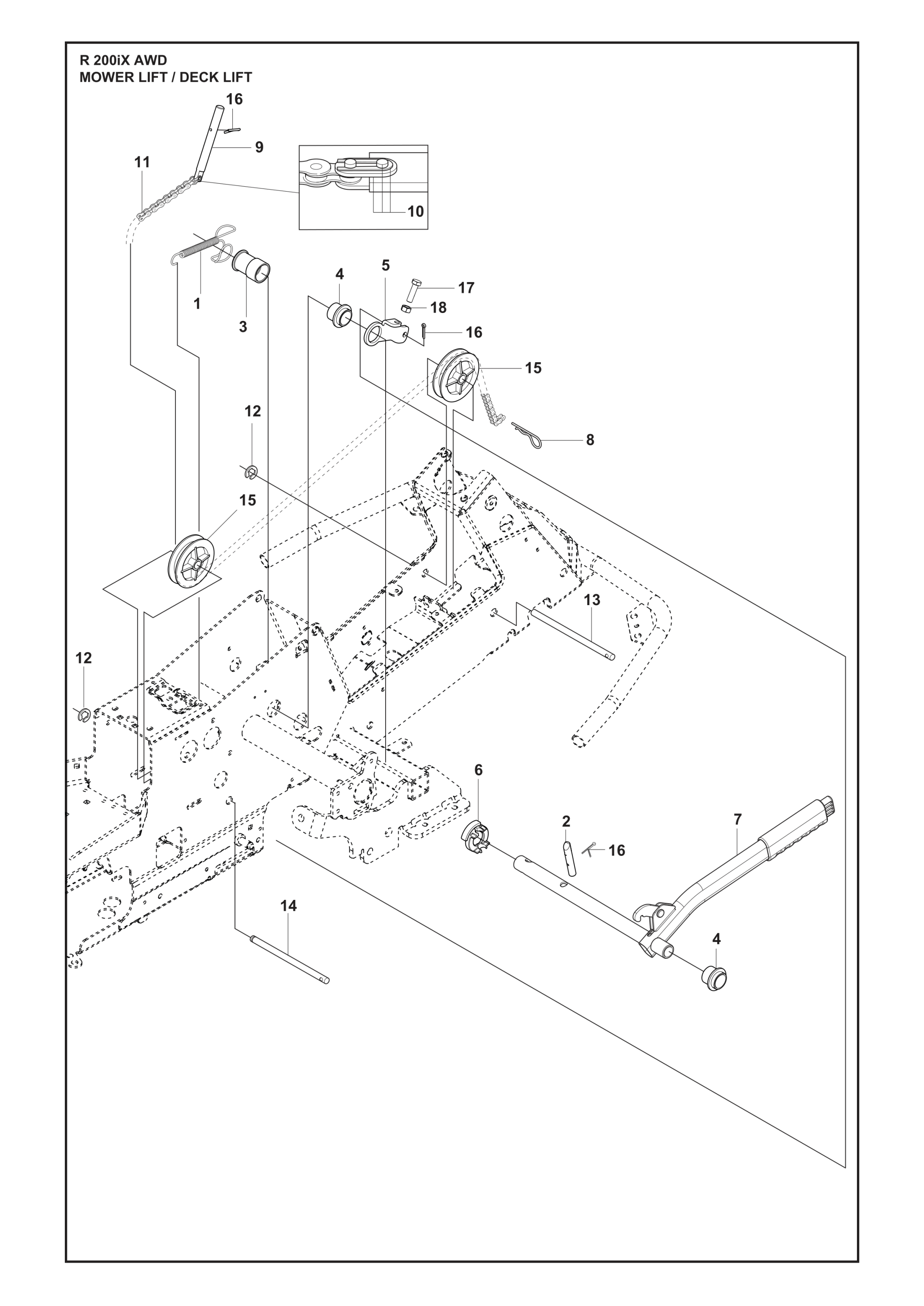

Nr.	Anzahl im Gerät		Artikel
	1		Feder (588927501)
	1		Kolben (525406601)
	1		Amboss (588927301)
	2		Lager (588926901)
	1		Hubarm (588927001)
	1		Amboss (588927101)
	1		Hubhebel Kpl. (590880601)
	1		Spring Cotter (721680251)
	1		Stange (588927401)
	1		Gelenk (506554701) Spare part linkage
	1		Kette (506554609)
	2		Federring (735311820)
	1		Welle (582871902)
	1		Welle (582871901)
	2		Rad (506905601)
	2		Spannhülse (721618301)
	1		Schraube (725249751) M10x35
	1		Sechskantmutter (731232001) M10

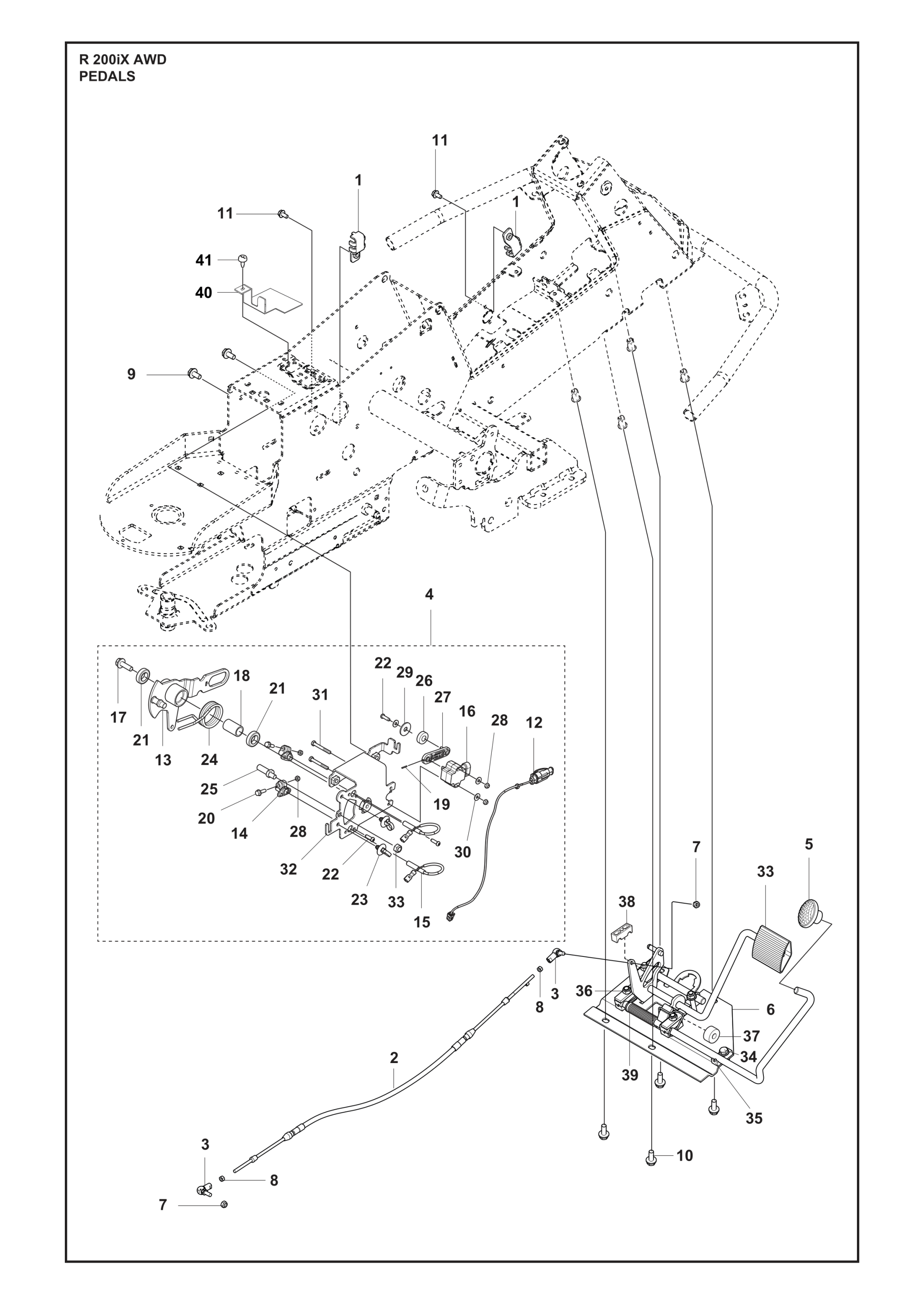

Nr.	Anzahl im Gerät		Artikel
	2		Halter (522430801)
	1		Regulierung (582152002) Transmission
	2		Kugelgelenk (578776801)
	1		Abdeckung (598877801) Electric speed control
	1		Knopf (586727401) Reverse
	1		Pedalplatte Kpl. (597935403) Complete
	2		Sicherungsmutter (732211601) M6
	2		Sechskantmutter (731231401) M5
	2		Schraube Ehhfm (506570103) M8x16
	4		Schraube Ehhfm (506570104) M8x20
	2		Schraube Ehhfm (535475212) M6x12
	1		Verkabelung Kpl. (536105202) CAN connection
	1		Blech (598902201)
	2		Halter Kpl. (599658801)
	2		Verkabelung Kpl. (582606702) Proximity sensor
	1		Dämpfer (594110102) Rotation hall effect
	1		Schraube Ehhfm (506570105) M8x25
	1		Hülse (598801801)
	1		FEDERSTIFT (721416700)
	2		Schraube (725232961) M5x16
	2		Kugellager (598936901)
	1		Schraube Itxpant (502435301) T50x16
	2		Spannband (579317401)
	1		Feder (598758901)
	1		Bolzen (596630101)
	1		Kugellager (738219804)
	1		Hebel (596630301)
	4		Sicherungsmutter (732211401) M5
	1		Scheibe (734116441)
	3		Washer, 5x13x1 (504456001)
	2		Schraube Ehhm (725233951) M5x40/16
	1		Halter (536606901)
	1		Pedalgummi (586966401) Forward
	1		Schraube Ehhm (725245371) M8x25
	5		Lagerblock (506954101)
	5		Sicherungsmutter (732211801) M8
	1		Rolle (535459901)
	4		Lagerblock (506506501)
	1		Feder (535459501)
	1		Halter (546524001)
	1		Schraube (544400501) M6x19

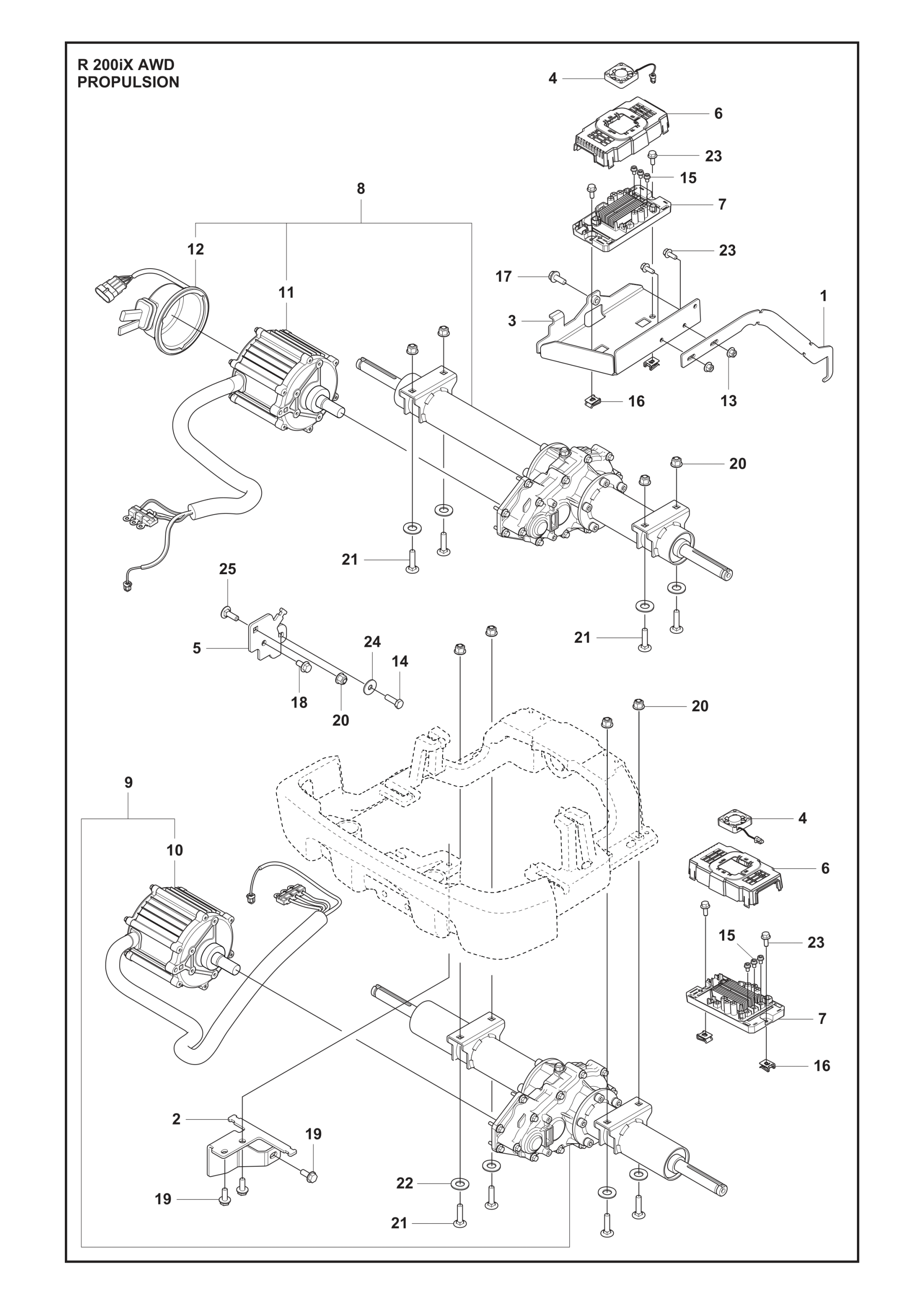

Nr.	Anzahl im Gerät		Artikel
	1		Halter (547181501) Cable holder front motor
	1		Halter (547633901) Torque support rear
	1		Halter (548091301) G4
	2		Fan (546855601)
	1		Blech (546391301) Torque support front
	2		Abdeckung (546000201) G4
	2		Steuereinheit (536564501) G4
	1		Getriebe Kpl. (547714201) Front
	1		Getriebe Kpl. (547714301) Rear
	1		Antriebsmotor (548578501) Rear
	1		Antriebsmotor (548578502) Front
	1		Bremse (548590801) Front
	2		Mutter (576645703) M6
	1		Schraube Ehhm (725245371) M8x25
	6		Schraube Itxscfm (525755111) M5x8
	4		Federmutter (535429101) M6
	4		Schraube Ehhfm (535475212) M6x12
	1		Schraube Ehhft (506558302) M8x16
	4		Schraube Ehhfm (506570104) M8x20
	6		Mutter (576645704) M8
	8		Schraube Rsqm (535423804) M8x35
	8		Scheibe (504457301) SRB 14x28x2
	2		Schraube (585980601) M6x16
	1		Scheibe (734116441) SRKB 8.4x25x2
	1		Schraube Rsqm (535423801) M8x25

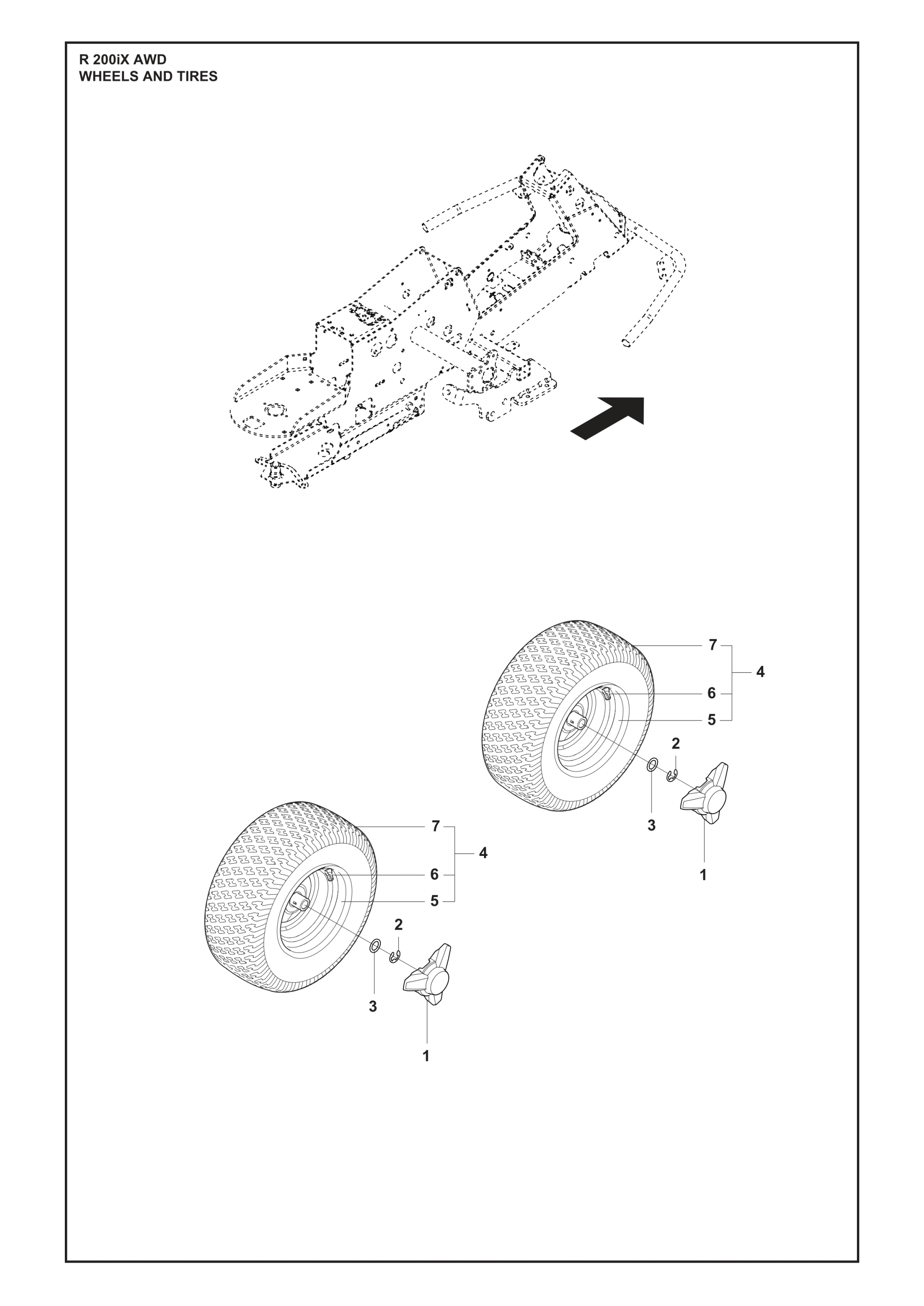

Nr.	Anzahl im Gerät		Artikel
	4		Radkappe (544353501)
	4		Federring (506899001)
	4		Scheibe (506504805)
	4		Laufrad (523012602) Complete wheel
	4		Felge (523034801)
	4		Ventil Kpl. (506574301)
	4		Reifen (535460001)

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (589345701)
	1		Sitzhalterung Kpl. (501131501)
	1		Schraube Ehhfm (506597401) M8x23
	1		Druckfeder (506915301)
	1		Scheibe (734117441)
	1		Schraube Ehhm (725249371) M10x25
	2		Knopf (585065203) M8
	1		Bushing (506565301)
	2		Scheibe (734116441)
	2		Schraube Ehhm (725245171) M8x20

Nr.	Anzahl im Gerät		Artikel
	1		Einstellhebel (598875202) Deck lock
	1		Geräterahmen (578177404)
	2		Hülse (598876001)
	1		Feder (598876201)
	2		Schraube Ehhfm (506570105) M8x25
	2		Scheibe (734117201) 10.5x20x2
	2		Schraube Ehhm (725251571) M10x120
	2		Feder (505420901)
	2		Sicherungsmutter (732252201) M12
	1		Gelenk (538817902)
	1		Collar Screw (506895801)
	1		Spring Cotter (721680251)

Nr.	Anzahl im Gerät		Artikel
	1		Husqvarna Ladegerät Ps300c (537548001) (300W) INCLUDING EU PLUG
	1		POWER SUPPLY (537548002) (300W) INCLUDING AU/NZ & UK PLUG
	1		Kabel Kpl. (534986501) EU
	1		KABEL KPL (534986502) UK
	1		KABEL KPL (534986503) AU/NZ
	1		Kabel Kpl. (534986504) CH
	1		Abdeckung Kpl. (594706401) Headlight kit
	1		Scheinwerfer (593728501)
	1		Abdeckung (589495701)
	1		Aufkleber (576973401)
	1		Schraube Itxpant (502435301)
	1		Batterie (598844301)
	1		Husqvarna Einbaukit Für Akku R 200ix (546310501) Dual battery kit
	2		Kabel (537527001)
	1		Verkabelung Kpl. (538832801)
	1		Verkabelung Kpl. (538832802)
	4		Schraube Itxscfm (525755107) M5 X 8
	4		Scheibe (734116401)
	4		Schraube (593333301) M8 X 12
	4		Schraube Rsqm (535423801) M8 X 25
	4		Mutter (576645704) M8
	1		Husqvarna Schnellladegerät Ps900c (538899801) (900W) INCLUDING EU PLUG
	1		POWER SUPPLY (538899802) (900W) INCLUDING AU/NZ & UK PLUG
	1		Abdeckung (593230801)
	1		Deckel (596486901)
	1		Schraube Ehhfm (535475212) M6x12

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Schnappverschluss (588462803) Snap Locking Grey
	Radkappe (544353501) HUB CAP 30, GREY
	Pedalgummi (586966401) PEDAL RUBBER L = 68mm
	Knopf (586727401) KNOB THREADED
	Reifen (535460001) TYRE Starco "Turf Grip Pro" 170/60-8

Zubehör

	Artikel beschreibung
	Husqvarna Anbauplattform (546080801) AGBP2102v2
	Anhänger 275 (501008201) Anhänger 275
	Husqvarna Kehrbesen 105 Cm (r200) (547289101) ARPB2100v1
	Husqvarna Rider Adapterplatte Für Akku Boxen (547041301) Rider Adapterplatte für Akku Boxen
	Anhänger Promo (967027101) Anhänger Promo
	Streuwagen 30 (546080401) AGSC257v2
	Husqvarna Scheinwerferset R 200ix (538899901) HEAD LIGHTS Head light for R200iX
	Streuwagen 75 (546080501) AGSC369v2
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	Husqvarna Gepäckträger (594988301) Gepäckträger - passend für Rider der 400er Serie
	Entmooser (586636601) Entmooser
	Rasenlüfter (586636702) Rasenlüfter
	Husqvarna Walze (546081001) AGRL291v2
	Husqvarna Schneeräumschild Für R200 (547727501) ARSB2120v2
	Husqvarna Anhänger Profi (953511703) Anhänger Profi für P 524X
	Husqvarna Schotterharke (953512401) R 100-400
	Husqvarna Mähdeck - Combi 103i (970650101) ARCM2103iv1
	Husqvarna Mähdeck - Combi 94i (970650001) ARCM294iv1
	Abdeckplane (505630870) Abdeckung für Rider
	Husqvarna Einbaukit Für Akku R 200ix (546310501) Einbau Set 2. Akku für Akku Rider
	Laderampen (505699040) Laderampen, gerade

Dokumente

Für Husqvarna R 200iX AWD stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 200iX AWD – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 200iX AWD R 200iX AWD Long Range 2026

R 200iX AWD 2025

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
