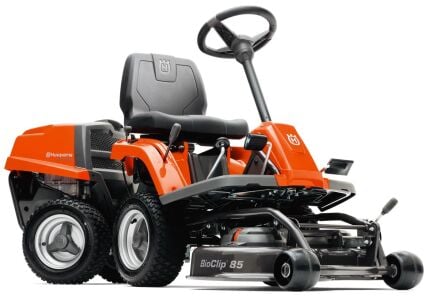

Husqvarna R 111B | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 111B von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

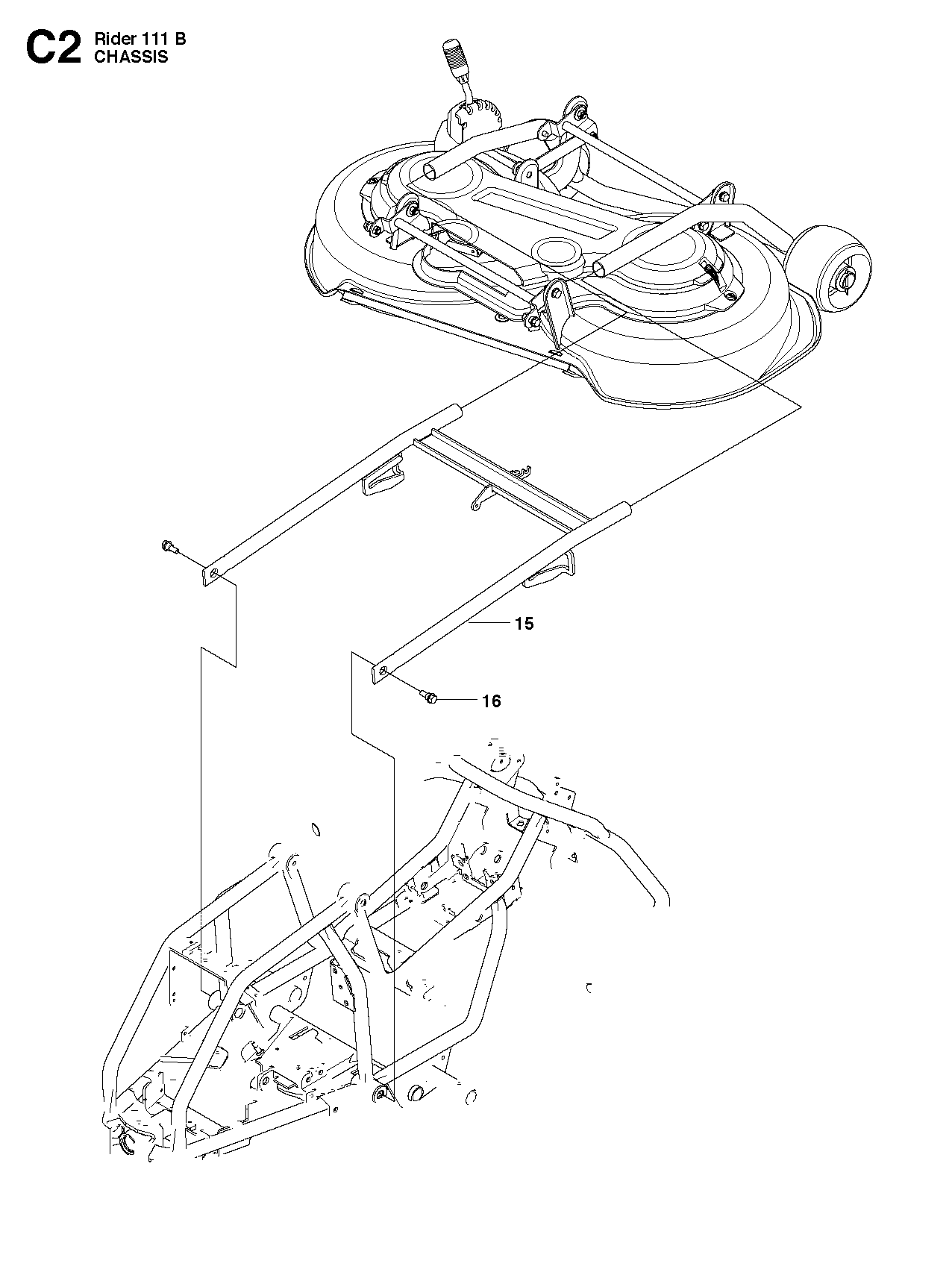

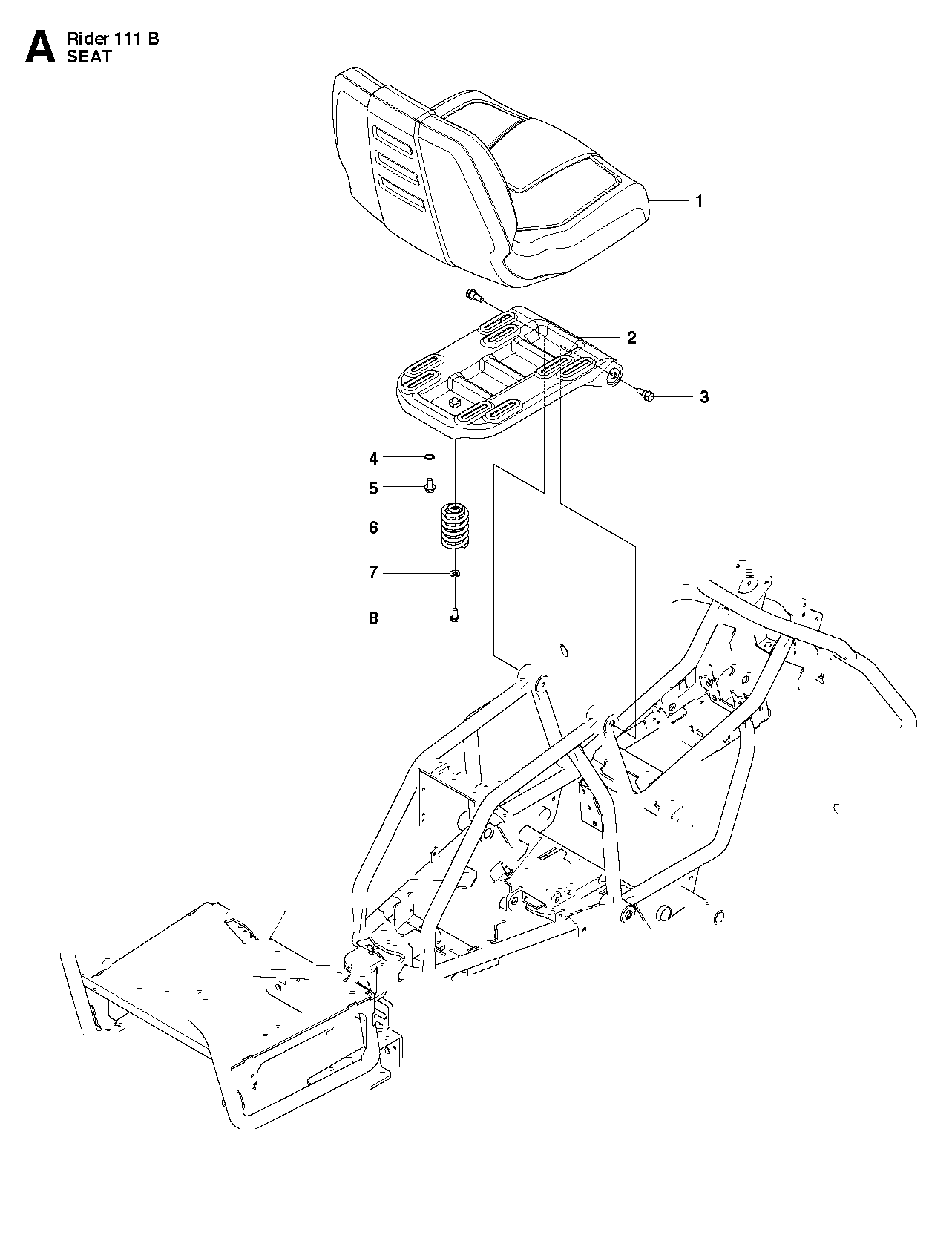

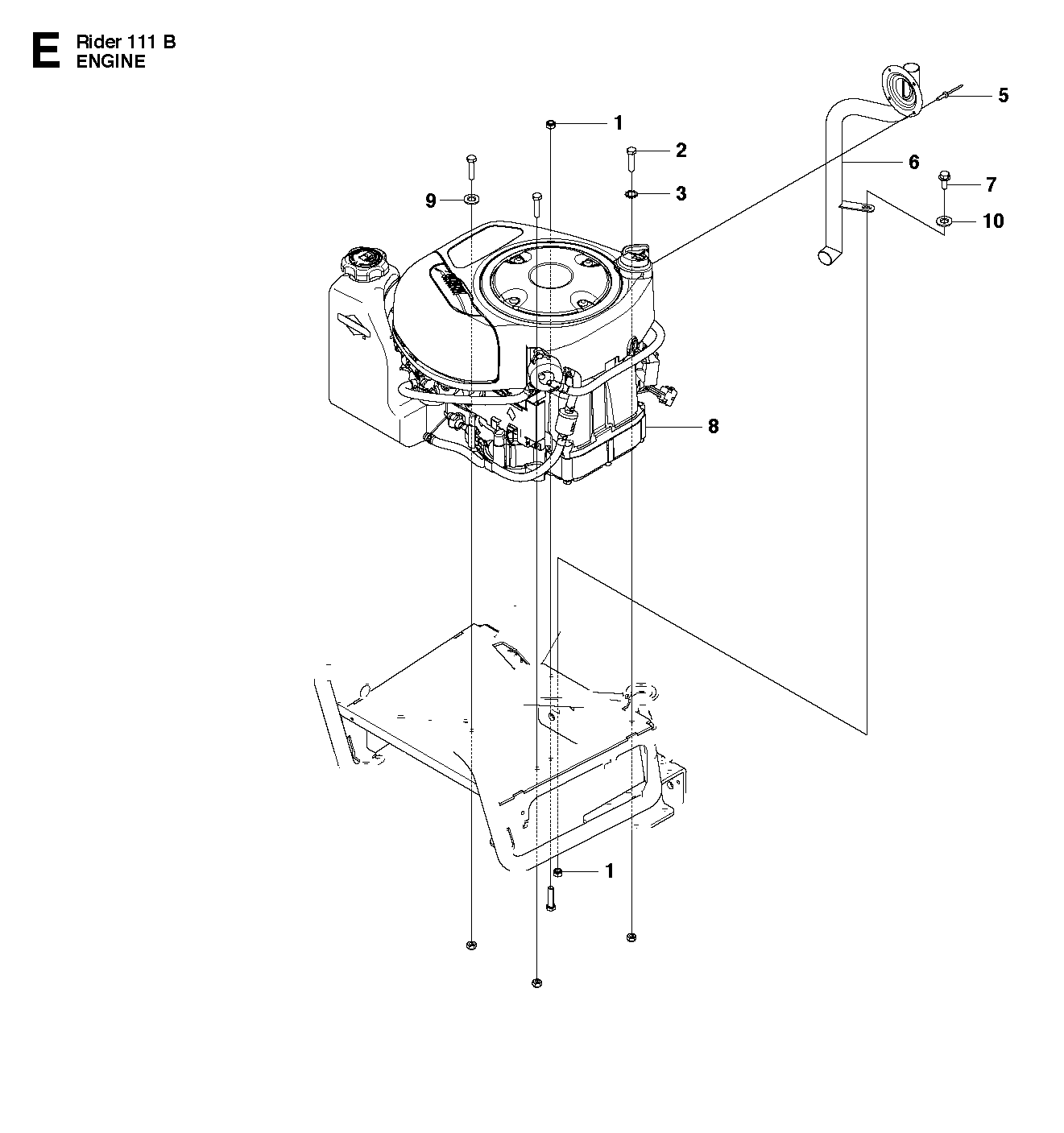

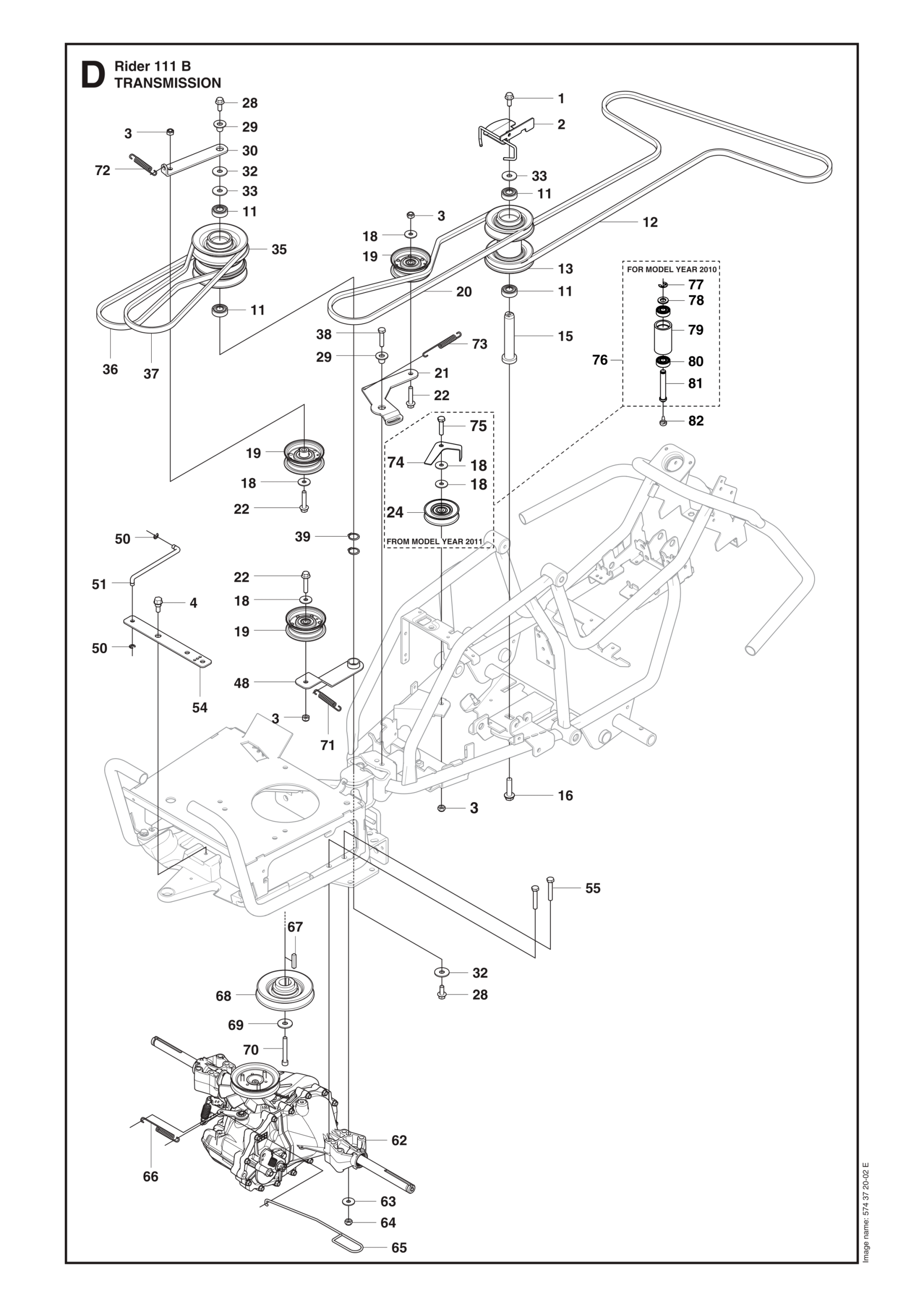

Ersatzteilkatalog für Husqvarna R 111B (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube Kpl. (522828001)
	2		Schnappverschluss (595303001)
	1		Abdeckung (525497801)
	1		ABDECKUNG (525497901)
	27		Schraube (544400501)
	1		Gleitplatte (522602101)
	2		BLECH (525881101)
	2		Schraube Ihsct (503217416)
	1		Abdeckung (522508101)
	2		Schraube Ehhfm (506570104)
	1		HALTER (575354901)
	1		HALTER (575453101)
	1		Schraube Rsqm (535423802)
	1		Sicherungsmutter (732211801)
	1		Schraube (544400501)

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (522601801)
	1		Abdeckung (525477901)
	1		Batteriekasten (525477801)
	1		Abdeckung (521889001)
	1		Abdeckung (521890701)
	1		Foot Plate (521889101)
	1		Abdeckung (585619801)
	1		Abdeckung (585620101)
	1		Bedienungseinheit (521889301)
	2		Federmutter (535429101)
	1		Foot Plate (521889201)
	1		Abdeckung (525396101)
	1		Abdeckung (575751401)
	1		Sprint (574600801)
	1		Einstellhebel (588164101)

Nr.	Anzahl im Gerät		Artikel
	1		ETIKETT (505217705)
	1		Aufkleber (574854601)
	1		Aufkleber (575222701)
	1		Aufkleber (574382101)
	1		AUFKLEBER (574854801)
	1		Aufkleber (575253002)
	1		Aufkleber (575253001)

Nr.	Anzahl im Gerät		Artikel
	2		Rad (506905601)
	7		Schraube Ehhft (725236461)
	1		Halter (574315801)
	1		Spring Cotter (721680251)
	2		Federring (735311820)
	1		Welle (525404501)
	1		Welle (525404401)
	1		Spannhülse (721618301)
	2		Scheibe (734116401)
	1		Kette (506554611)
	1		Gelenk (506554701)
	1		Blech (522560202)
	1		Spannhülse (721618701)
	1		Kolben (525406601)
	1		Kerbstift (721125930)
	1		Schraube Ehhfm (506597401)
	1		Sicherungsmutter (732212001)
	1		Sechskantmutter (731231801)
	1		Schraube Ehhm (725250051)
	1		Stange (522560101)
	1		Sicherungsmutter (732211801)
	1		GELENK (525491301)
	1		HALTER (525404701)
	1		Lager (584871301)
	10		Schraube Ehhfm (506570103)
	1		Hebel (522508302)
	1		Einstellhebel (588164101)

Nr.	Anzahl im Gerät		Artikel
	10		Schraube Ehhfm (506570103)
	1		Knopf (506889101)
	1		Drosselregelung (522505901)
	1		Draht (544301704)
	1		Blech (575240301)
	2		Schraube Ehhfm (506570104)
	1		Rolle (535459901)
	1		Halter (574369701)
	1		Schraube Ehhm (725246351)

Nr.	Anzahl im Gerät		Artikel
	7		Schraube Ehhft (725236461)
	10		Schraube Ehhfm (506570103)
	1		Sperrhebel (523346001)
	4		Mutter (506916201)
	2		Sechskantmutter (731231401)
	1		Knopf (586727401)
	1		Pedal Plate Assy Hydrostatic Kit (583951401)
	2		Kugelgelenk (506557301)
	1		Regulierung (574411105)
	1		Federring (735310920)
	2		Sicherungsmutter (732211401)
	1		Kabel (574407601)
	1		Feder (575355201)
	1		Pedalgummi (586966402)
	1		Pedalgummi (586966401)
	3		Platte (506804101)
	1		Rolle (535459901)
	1		Feder (535459501)
	1		Platte (535459601)
	1		Kugellager (738210204)
	5		Lagerblock (506954101)
	2		Rivet (544440701)
	1		Schalter (574316101)
	1		Halter (544415701)
	4		Lagerblock (506506501)
	1		Wire Holder Hst & Brake (580277701)
	2		Klammer (506566501)

Nr.	Anzahl im Gerät		Artikel
	1		RAHMEN (522416101)
	3		Schraube Ehhft (725245961)
	2		Radachse (597465401)
	2		Lager (506986101)
	1		Stopphülse (522425201)
	1		Abstandsscheibe (522425301)
	1		Swing Axle Kit (584409801)
	1		Swing Axle Kit (584409801)
	1		Hülse (522424501)
	2		Lager (574368501)
	4		Schraube Ehhfm (506570104)
	1		Rahmen (522423101)
	1		Scheibe (544221601)
	1		Gegengewicht (525352301)
	1		Taste (577708901)
	1		Schraube (577216501)

Nr.	Anzahl im Gerät		Artikel
	1		Geräterahmen (584833002)
	2		Collar Screw (506895801)

Nr.	Anzahl im Gerät		Artikel
	1		Verkabelung (574269701)
	1		Kabel (586248801)
	1		Verkabelung (574269601)
	1		Verkabelung (574269501)
	1		Batterie (547853701)
	2		Schraube Ehhm (522622101)
	2		Mutter (522624301)
	1		Relay (544439801)
	1		Schraube Ehhft (725236461)
	1		Schraube Ehhm (725246351)
	1		ABSTANDSROHR (506909902)
	1		Federscheibe (506909701)
	1		Feder (544441201)
	1		Schalter (506909601)
	2		Rivet (544440701)
	1		Schalter (574316101)
	1		Halter (544415701)
	2		Rivet (544440701)
	1		Schalter (574316101)
	1		Schlüssel (544442401)
	1		Mutter (544442301)
	1		Zündschloss (544442101)
	1		Niete (722795402)
	1		KABELKLEMME (575269901)
	3		Mutter (506899801)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube Ehhfm (506570103)
	1		Halter (577592101)
	4		Sicherungsmutter (732211801)
	4		Kugellager (738210404)
	1		Riemen (589531401)
	1		Riemenscheibe (574259501)
	1		Welle (574259801)
	1		Schraube Ehhfm (506675402)
	5		Scheibe (734116441)
	3		Riemenscheibe (539919078)
	1		Riemen (589532801)
	1		Riemenspanner (522602901)
	3		Schraube Ehhm (725245951)
	1		Riemenscheibe (506946901)
	2		Schraube Ehhfm (506570105)
	2		Scheibe (584288604)
	1		Halter (522831601)
	2		Scheibe (734117441)
	2		Scheibe (506504805)
	1		Riemenscheibe (525403901)
	1		Riemen (589533601)
	1		Riemen (589533301)
	1		Schraube Ehhfm (506570105)
	2		Sicherungsring (735312200)
	1		Halter (574411901)
	2		Federring (735311020)
	1		STANGE (525408101)
	1		STÜTZE (522823201)
	4		Schraube (725246651)
	1		Transmission Hst T2 (577365501)
	4		Scheibe (734116401)
	4		Sechskantmutter (731231801)
	1		Arm (525391901)
	1		Feder (506834301)
	1		Keil (506555902)
	1		Riemenscheibe (522827601)
	1		Scheibe (506597501)
	1		Screw Unc (506556002)
	1		Feder (574506201)
	1		Feder (574506101)
	1		Feder (575567202)
	1		Halter (577418501)
	1		Schraube (725245751)
	1		Riemenscheibe (575542401) Kit Only for MY 2010
	1		Federring (735311520)
	1		Scheibe (734117801)
	1		Riemenscheibe (525403601)
	2		Kugellager (738220119)
	1		Welle (525403701)
	1		Schraube (544400501)

Nr.	Anzahl im Gerät		Artikel
	1		Radkappe (532439743)
	1		Schraube (725249751)
	1		Scheibe (574379201)
	1		Lenkrad (532439740)
	1		Lenksystem (525398001)
	1		Federstift (721434701)
	1		Abstandsscheibe (506887801)
	1		Kugellager (738210404)
	1		Achse (581566701)
	1		Scheibe (734115441)
	1		Schraube Ehhfm (535475212)
	2		Laufrad (575585802)
	2		Sicherungsmutter (732211601)
	1		Bushing (506500802)
	1		Barring Wheel (506500701)
	1		Kugellager (738220419)
	1		Sicherungsring (735314010)
	1		Riemenscheibe (576492502)
	1		Scheibe (734117441)
	1		Schraube Ehhfm (506675402)
	2		Kabel Kpl. (501604801)
	2		Sechskantmutter (731232001)
	1		Führungsschiene (525404301)
	2		Gelenk (506554701)
	1		Kette (506554601)
	2		Schraube Ehhft (725236861)
	2		Sicherungsmutter (732212001)

Nr.	Anzahl im Gerät		Artikel
	16		Sicherungsmutter (732211801)
	2		Cross Bar (522450901)
	8		Schraube Ehhfm (506597401)
	2		Scheibe (735585200)
	1		Stange (522602301)
	1		Einstellhebel (574328801)
	7		Schraube Ehhm (725245371)
	1		HALTER (522523201)
	1		Abdeckung (573971801)
	1		Abdeckung (574172101)
	4		Schraube (544400501)
	1		Abdeckung (574172001)
	5		Scheibe (734116441)
	1		Mähdeck (581061101) Deck shell
	1		Husqvarna Cutting Deck - Combi 85 R100 (586147001) Complete cuttingdeck
	2		Federring (735311520)
	3		Sicherungsmutter (732211601)
	1		Stopfen (574041701)
	1		Geräterahmen (522451901)
	4		Spannhülse (721618701)
	4		Scheibe (574264501)
	2		Laufrad (522735901)
	1		Schnappverschluss (595303001)
	1		Arm (525855701)
	2		Scheibe (734116541)
	1		Blech (586879701)

Nr.	Anzahl im Gerät		Artikel
	16		Sicherungsmutter (732211801)
	1		Scheibe (506918702)
	7		Schraube Ehhm (725245371)
	1		Aufkleber (574849701)
	5		Scheibe (734116441)
	2		Riemenspannrolle (586104302)
	2		Aufkleber (574510001)
	1		Riemenspanner (573969501)
	1		Feder (584298801)
	4		Schraube Ehhfm (506675402)
	2		Scheibe (734117771)
	2		Riemenscheibe (574460701)
	4		Flachkeil (506533501)
	2		Rohr (573966501)
	2		Lagergehäuse Kpl. (573968602)
	1		Husqvarna Cutting Deck - Combi 85 R100 (586147001)
	2		Adapter (577791101)
	2		Klinge (581083501)
	2		Knife Plate (506792303)
	8		Schraube Ehhm (725245171)

Nr.	Anzahl im Gerät		Artikel
	5		Sicherungsmutter (732211801)
	4		Schraube (725245751)
	1		Sicherungsscheibe (735216400)
	4		Niete (722792309)
	1		Rohr (522603401)
	1		Schraube Ehhfm (506570104)
	1		MOTOR (577445401)
	3		Scheibe (734116401)
	1		Scheibe (734116441)

Nr.	Anzahl im Gerät		Artikel
	2		Laufrad (525584701)
	1		Felge (573981601)
	1		Reifen (573981401)
	1		Ventil Kpl. (506574301)
	2		Laufrad (525584901)
	1		Felge (573981501)
	1		Reifen (573981401)
	1		Ventil Kpl. (506574301)
	4		Scheibe (506504805)
	1		Abstandshülse (506596210)
	2		Scheibe (506504803)
	4		Federring (506899001)
	2		Radkappe (544353501)
	2		Radkappe (544353503)
	1		Abstandshülse (506596209)
	1		Abstandshülse (575292701)
	2		Lager (574671701)

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (525814801)
	1		SITZHALTERUNG (522775101)
	2		Schraube Ehhfm (506597401)
	4		Sicherungsscheibe (735216400)
	4		Schraube Ehhfm (506570103)
	1		Druckfeder (506915301)
	1		Scheibe (734117441)
	1		Schraube Ehhm (725249371)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Flachkeil (506533501) PARALLEL KEY 6x6x14 St
	Schraube Ehhfm (506675402) SCREW EHHFM M10x40 8.8 FZB
	Riemenscheibe (539919078) PULLEY
	Klinge (581083501) Mulching blade, 423 mm
	Reifen (573981401) TYRE
	Schraube Ehhfm (506597401) SCREW EHHFM COLLAR M8x23 8.8 ZPB
	Sicherungshalter (536982801) FUSE HOLDER 0300351 MTA
	Adapter (577791101) ADAPTER

Zubehör

	Artikel beschreibung
	Laderampen (505699040) Laderampen, gerade
	Kraftstoffkanister (580754501) Kraftstoffkanister
	Laderampen (505699042) Laderampen, gerade
	Abdeckplane (505630870) Abdeckung für Rider
	Anhänger Promo (967027101) Anhänger Promo
