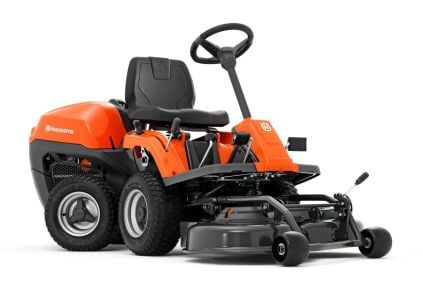

Husqvarna R 115C | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 115C von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 115C (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (580526501)
	1		Mähdeck (581059001) Complete, Not shown
	1		Abdeckung (580526401)
	5		Schraube (544400501)
	4		Sicherungsmutter (732211601) M6-8.8 LOCK
	1		Schnappverschluss (588462801) For 967252702
	1		Schnappverschluss (595303001) For 967252701
	1		Feder (584298801)
	1		HALTER (522523201)
	1		Einstellhebel (574328801) For 967252701
	1		Einstellhebel (574328802) For 967252702
	1		Blech (586879701) For 967252701
	1		Blech (586879701) For 967252702
	1		Hubarm (586499001)
	1		Arm (581052601)
	2		Cross Bar (522450901)
	8		Schraube Ehhfm (506597401)
	20		Sicherungsmutter (732211801) M8-8.8 LOCK
	1		Geräterahmen (580396401)
	1		Mähdeck (580390101)
	2		Scheibe (735585201)
	2		Federring (735311520)
	1		Riemenspanner (580396901)
	2		Riemenspannrolle (586104302)
	14		Schraube Ehhm (725245171) M8X20
	3		Scheibe (734116441)
	2		Scheibe (734117771)
	1		Stopfen (580397101)
	2		Lagergehäuse Kpl. (573968602)
	2		Riemenscheibe (506922101)
	4		Flachkeil (506533501)
	2		Adapter (573966101)
	2		Klinge (580397401) LENGTH 471.2
	2		Knife Plate (506792303)
	4		Schraube Ehhfm (506675402)
	2		Scheibe (734117441)
	2		Abstand (580397501)
	2		Laufrad (522735901)
	4		Scheibe (574264501)
	4		Spannhülse (721618701)
	1		Scheibe (506918702)
	1		Aufkleber (574849702)
	2		Aufkleber (574510001)
	1		Abdeckung (573971801)

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (580276202)
	1		Abdeckung (580274901)
	1		Abdeckung (580275401)
	1		Abdeckung (580275101)
	1		Abdeckung (580275201)
	1		Luftleitblech (580821801)
	1		Abdeckung (522508101)
	2		Schnappverschluss (595303003)
	8		Schraube (544400501)
	2		Federmutter (535429101)
	2		Feder (584926701)

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (521889001)
	1		Batteriekasten (525477801)
	1		Foot Plate (521889101)
	1		Foot Plate (521889201)
	1		Abdeckung (522601801)
	1		Abdeckung (521890701)
	1		Bedienungseinheit (521889301)
	1		Abdeckung (585619801) For 967252701
	1		Abdeckung (585619801) For 967252702
	1		Abdeckung (585620101)
	1		Abdeckung (525477901)
	1		Abdeckung (525396101)
	1		Sprint (574600801) For 967252701
	1		Spring Cotter (721680251) For 967252702
	2		Federmutter (535429101)
	20		Schraube (544400501)
	1		Abdeckung (575751401)

Nr.	Anzahl im Gerät		Artikel
	1		Etikett (582570003)
	1		Aufkleber (574854601)
	1		Aufkleber (575222702)
	1		Aufkleber (581048207)

Nr.	Anzahl im Gerät		Artikel
	1		Drosselregelung (522505901)
	2		Schraube Ehhfm (506570103)
	1		Knopf (506889101)
	2		Schraube Ehhm (725246351)
	1		Halter (574369701)
	1		Blech (575240301)
	2		Schraube Ehhfm (506570104)
	1		Draht (544301704)
	1		Klammer (506566501)
	1		Schraube Ehhft (725236461)

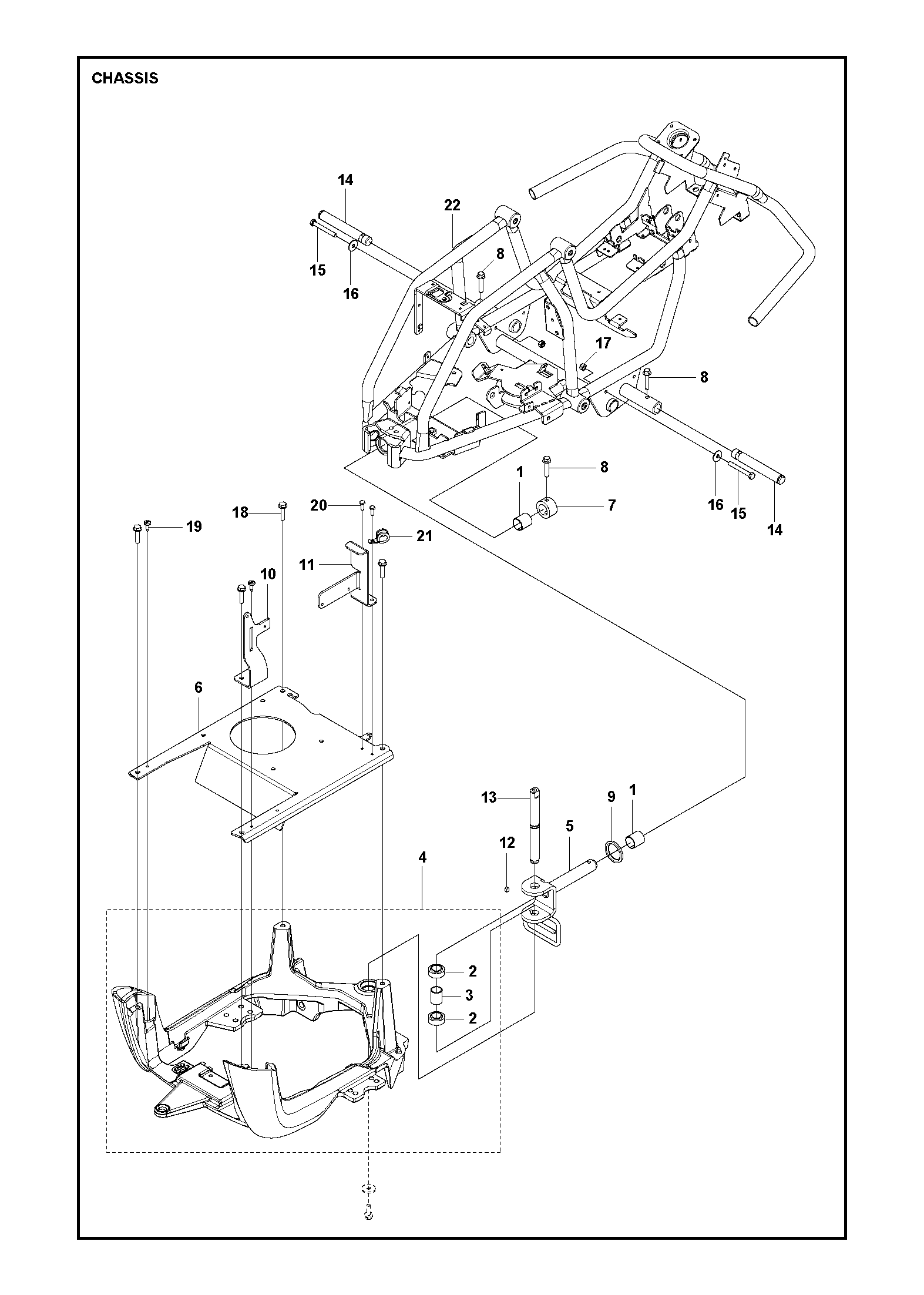

Nr.	Anzahl im Gerät		Artikel
	2		Lager (506986101)
	2		Lager (574368501)
	1		Hülse (522424501)
	1		Rahmen (590268403)
	1		Achse (580267401)
	1		HALTER (579597801)
	1		Stopphülse (522425201)
	3		Schraube Ehhft (725245961)
	1		Abstandsscheibe (522425301)
	1		HALTER (580682101)
	1		Halter (596872401)
	1		Taste (577708901)
	1		Welle (579720401)
	2		Radachse (597465402)
	2		Schraube Ehhm (725246451)
	2		Scheibe (734116441)
	2		Sicherungsmutter (732211801)
	4		Schraube Ehhfm (506570106)
	1		Schraube (544400401)
	2		Schraube Ehhft (725236861)
	1		Schlauchschelle (574531203)
	1		Rahmen (581274101)

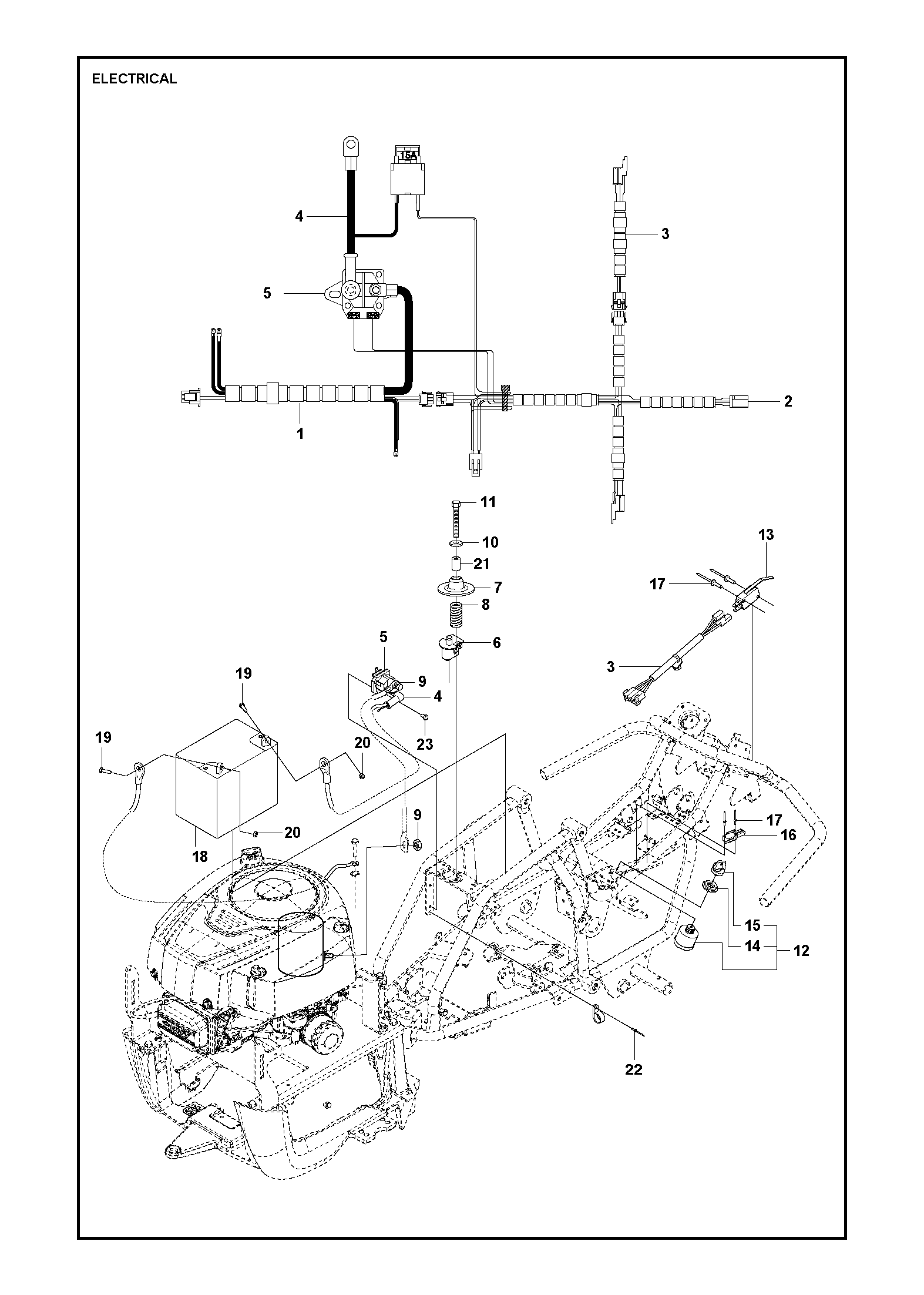

Nr.	Anzahl im Gerät		Artikel
	1		Verkabelung (587360201)
	1		Verkabelung (580355001)
	1		Verkabelung (574269601)
	1		Kabel (586248801)
	1		Relay (544439801)
	1		Schalter (506909601)
	1		Federscheibe (506909701)
	1		Feder (544441201)
	3		Mutter (506899801)
	1		Scheibe (734116401)
	1		Schraube Ehhm (725246351) For 967252701
	1		Schraube Ehhm (725246351) For 967252702
	1		Zündschloss (544442101)
	1		Schalter (544415901)
	1		Mutter (544442301)
	1		Schlüssel (544442401)
	1		Schalter (574316101)
	2		Rivet (544440701)
	1		Batterie (547853701)
	2		Schraube Ehhm (522622101)
	2		Mutter (522624301)
	1		ABSTANDSROHR (506909902) For 967252701
	1		Niete (722795402) For 2014
	1		Schraube Ehhft (725236461)

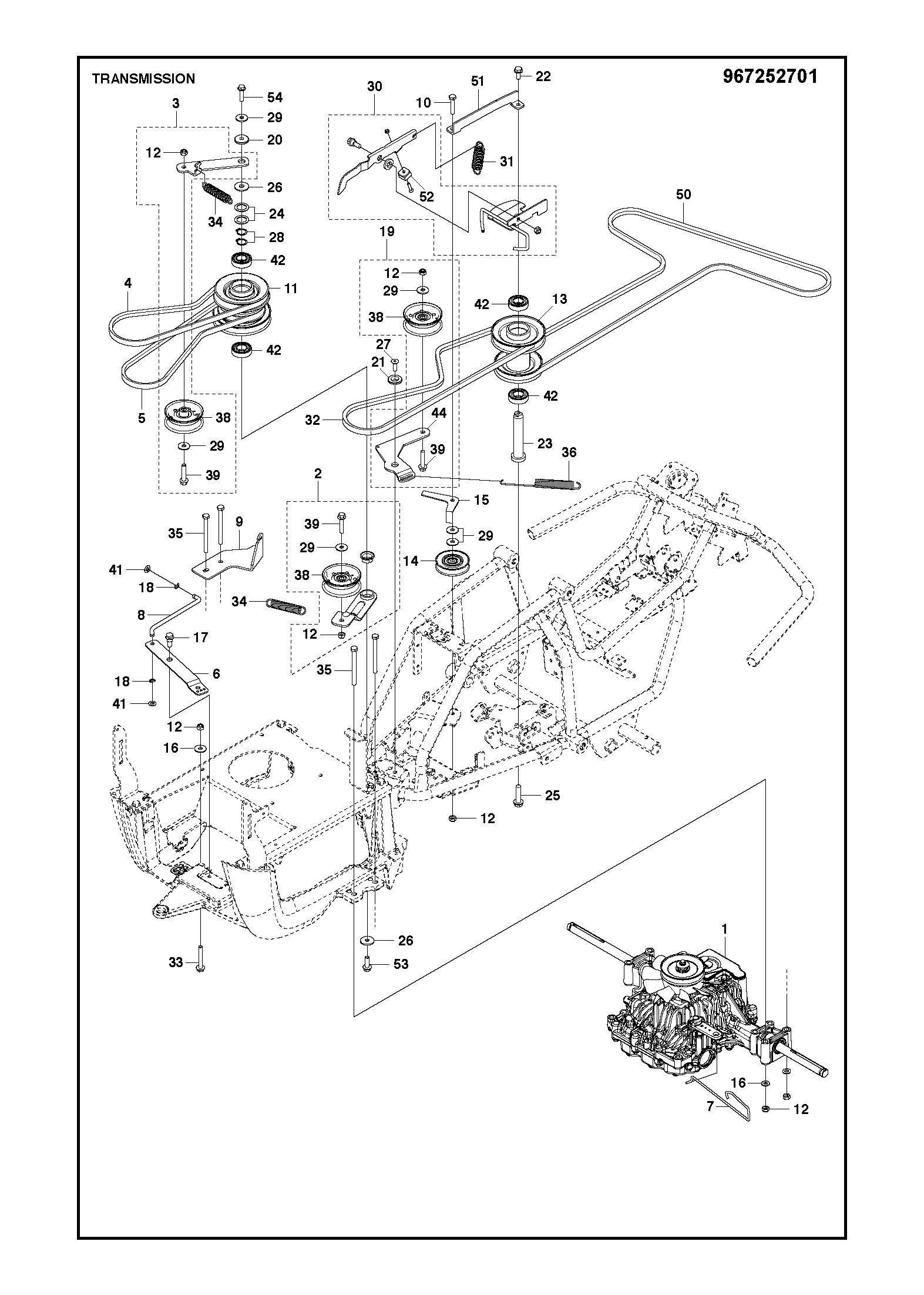

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (585235201)
	1		Riemenspanner Kpl. (580279001)
	1		Riemenspanner Kpl. (580278701)
	1		Riemen (589563101)
	1		Riemen (580280401)
	1		Stütze (580277801)
	1		Arm (580374901)
	1		Stange (580291101)
	1		HALTER (580291201)
	1		Schraube Ehhm (725245951)
	1		Riemenscheibe (581738501)
	5		Sicherungsmutter (732211801)
	1		Riemenscheibe (581740201)
	1		Riemenscheibe (506946901)
	1		Halter (577418501)
	4		Scheibe (734116401)
	1		Schraube Ehhfm (506597401)
	2		Federring (735311020)
	1		Riemenspanner (522603301)
	1		Scheibe (584288604)
	1		Scheibe (581765201)
	1		Schraube Ehhfm (506570104)
	1		Welle (574259801)
	2		Scheibe (506504805)
	1		Schraube Ehhfm (506675402)
	1		Scheibe (734117441)
	1		Schraube Ihcsfm (725645301)
	2		Sicherungsring (735312200)
	4		Scheibe (734116441)
	1		Bremse Kpl. (581739401)
	1		Feder (575928901)
	1		Riemen (581759901)
	1		Schraube Ehhfm (506570107)
	2		Feder (574506101)
	4		Schraube Ehhm (725246951)
	1		Feder (575567202)
	3		Riemenscheibe (539919078)
	3		Schraube Ehhm (725245951)
	2		Scheibe (735585201)
	4		Kugellager (738210404)
	1		Riemenspanner (522602901)
	1		Riemen (589533101)
	1		Halter (581746601)
	1		Bremsbelag (506833601)
	1		Schraube (577216501)
	1		Schraube Ehhfm (506570105)

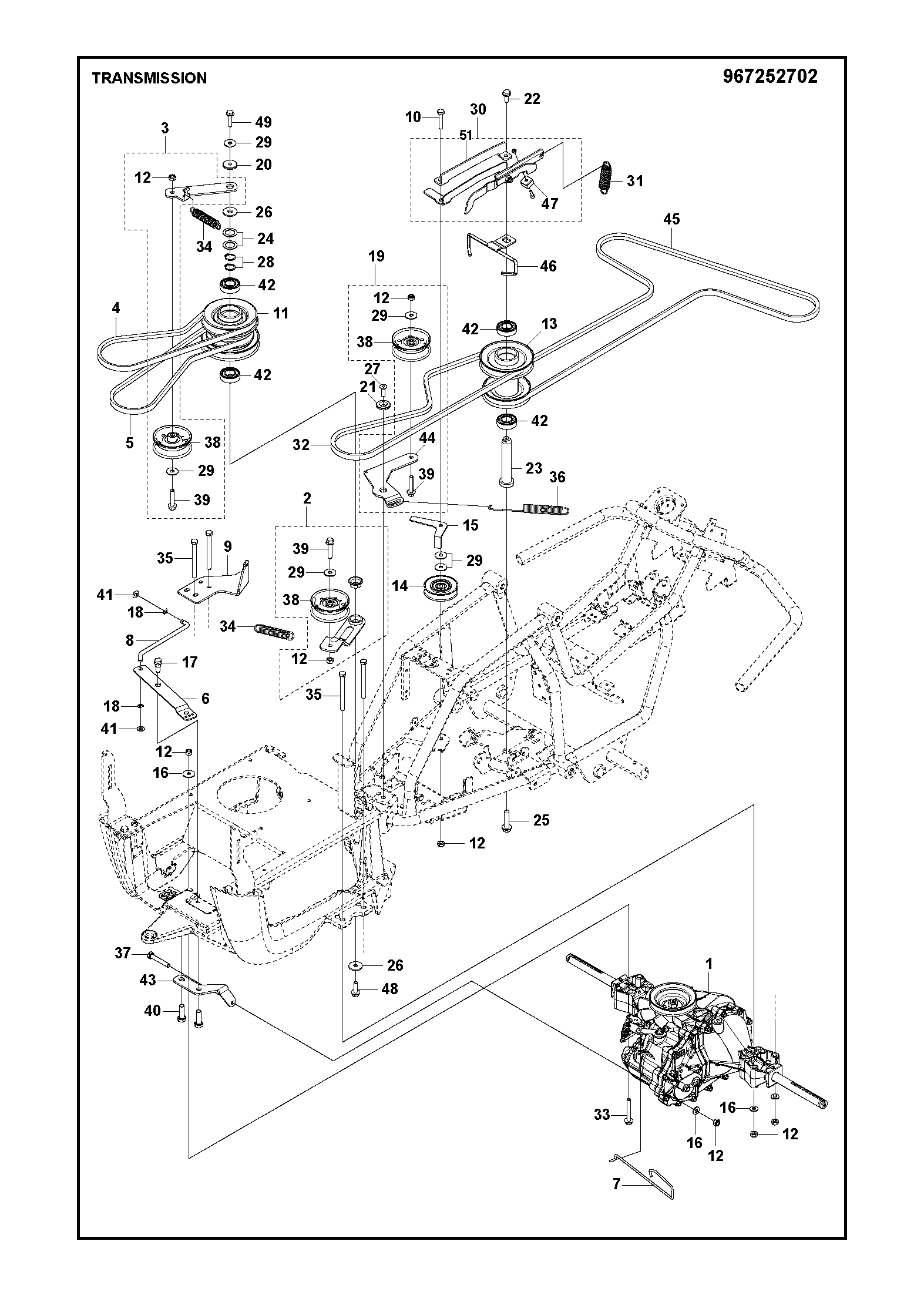

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (597598301)
	1		Riemenspanner Kpl. (580279001)
	1		Riemenspanner Kpl. (580278701)
	1		Riemen (589563101)
	1		Riemen (589561702)
	1		Stütze (580277801)
	1		Arm (580374901)
	1		Stange (580291101)
	1		Halter (580291202)
	1		Schraube Ehhm (725245951)
	1		Riemenscheibe (581738501)
	6		Sicherungsmutter (732211801)
	1		Riemenscheibe (581740201)
	1		Riemenscheibe (506946901)
	1		Halter (577418501)
	5		Scheibe (734116401)
	1		Schraube Ehhfm (506597401)
	2		Federring (735311020)
	1		Riemenspanner (522603301)
	1		Scheibe (584288604)
	1		Scheibe (581765201)
	1		Schraube Ehhfm (506570104)
	1		Welle (574259801)
	2		Scheibe (506504805)
	1		Schraube Ehhfm (506675402)
	1		Scheibe (734117441)
	1		Schraube Ihcsfm (725645301)
	2		Sicherungsring (735312200)
	4		Scheibe (734116441)
	1		Bremse (587977901)
	1		Feder (575928901)
	1		Riemen (581759901)
	1		Schraube Ehhfm (506570107)
	2		Feder (574506101)
	4		Schraube Ehhm (725246951)
	1		Feder (575567202)
	1		Schraube Ehhm (725246151)
	3		Riemenscheibe (539919078)
	3		Schraube Ehhm (725245951)
	2		Schraube Ehhm (725249571)
	2		Scheibe (735585201)
	4		Kugellager (738210404)
	1		Halter (597984301)
	1		Riemenspanner (522602901)
	0		Riemen (589533101)
	1		Riemenführung (585295702)
	1		Bremsbelag (506833601)
	1		Schraube (577216501)
	1		Schraube Ehhfm (506570105)

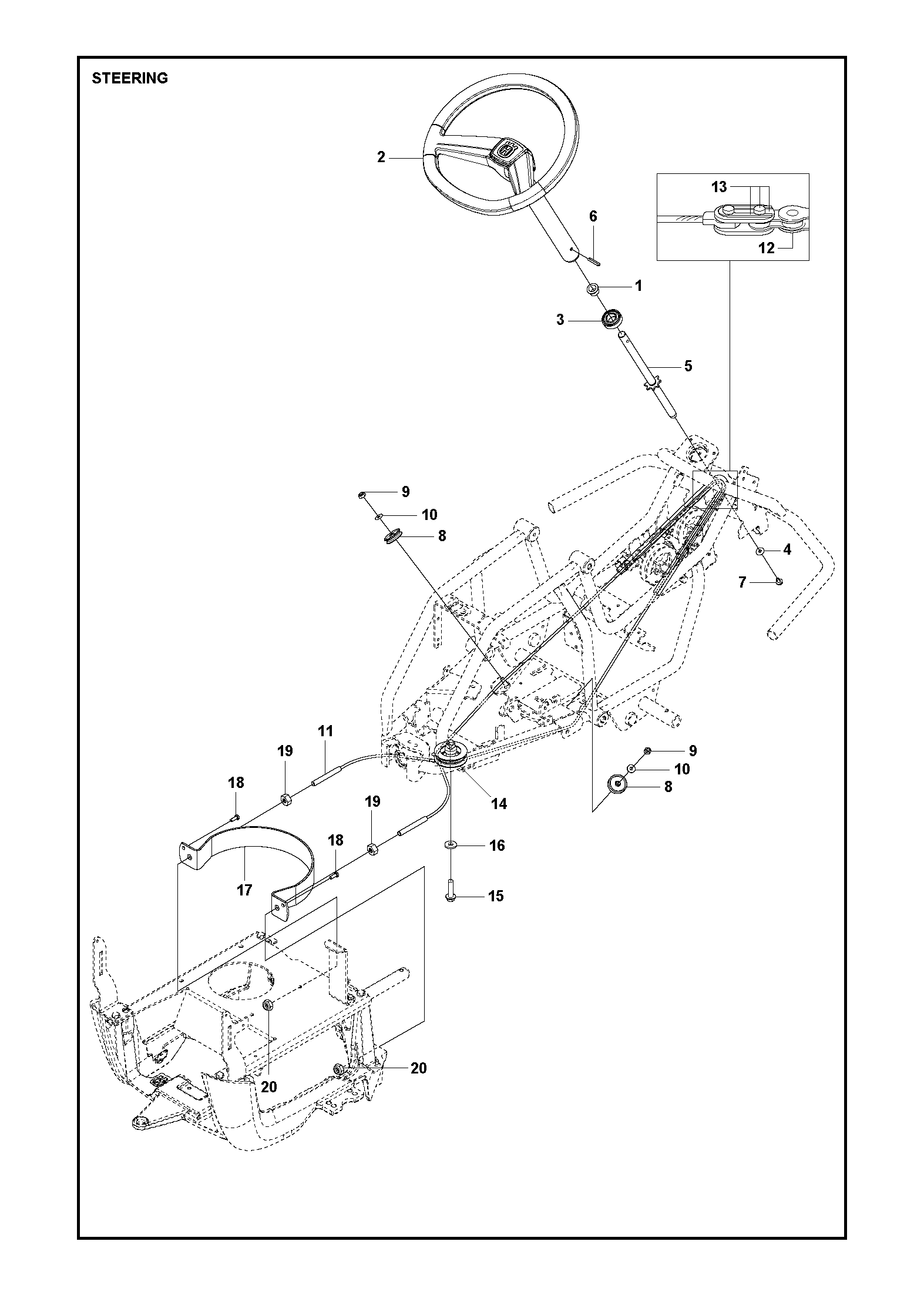

Nr.	Anzahl im Gerät		Artikel
	1		Abstandsscheibe (506887801)
	1		Lenksystem (594033701)
	1		Kugellager (738210404)
	1		Scheibe (734115441)
	1		Achse (581566701)
	1		FEDERSTIFT (721431800) For 967252702
	1		Federstift (721434701) For 967252701
	1		Schraube Ehhfm (535475212)
	2		Riemenscheibe (581158201)
	2		Sicherungsmutter (732211801)
	2		Scheibe (734116401)
	2		Kabel Kpl. (501604801)
	1		Kette (506554601)
	2		Gelenk (506554701)
	1		Riemenscheibe (576492502)
	1		Schraube Ehhfm (506675402)
	1		Scheibe (734117441)
	1		Führungsschiene (525404301)
	2		Schraube Ehhft (725236861)
	2		Sechskantmutter (731232001)
	2		Sicherungsmutter (732212001)

Nr.	Anzahl im Gerät		Artikel
	1		Blech (580389001)
	1		Kette (506554606)
	1		Gelenk (506554701)
	1		Lager (584871301)
	1		HALTER (525404701)
	1		Spannhülse (721618701)
	1		Kolben (525406601)
	1		Spannhülse (721618301)
	1		Blech (581545801)
	1		Schraube Ehhfm (506570105)
	1		Scheibe (734116301)
	1		Kugellager (738219804)
	1		Stange (522560101)
	1		Sechskantmutter (731231801)
	1		Sicherungsmutter (732211801)
	1		GELENK (525491301)
	1		Welle (525404401)
	1		Welle (525404501)
	2		Schraube Ehhft (725236461)
	2		Rad (506905601)
	1		Halter (574315801)
	1		Spring Cotter (721680251)
	2		Federring (735311820)
	1		Einstellhebel (588164101)
	1		Schraube Ehhfm (506597401)
	3		Schraube Ehhfm (506570103)
	1		Schraube Ehhm (725250051)
	1		Sicherungsmutter (732212001)
	1		Scheibe (734116401)

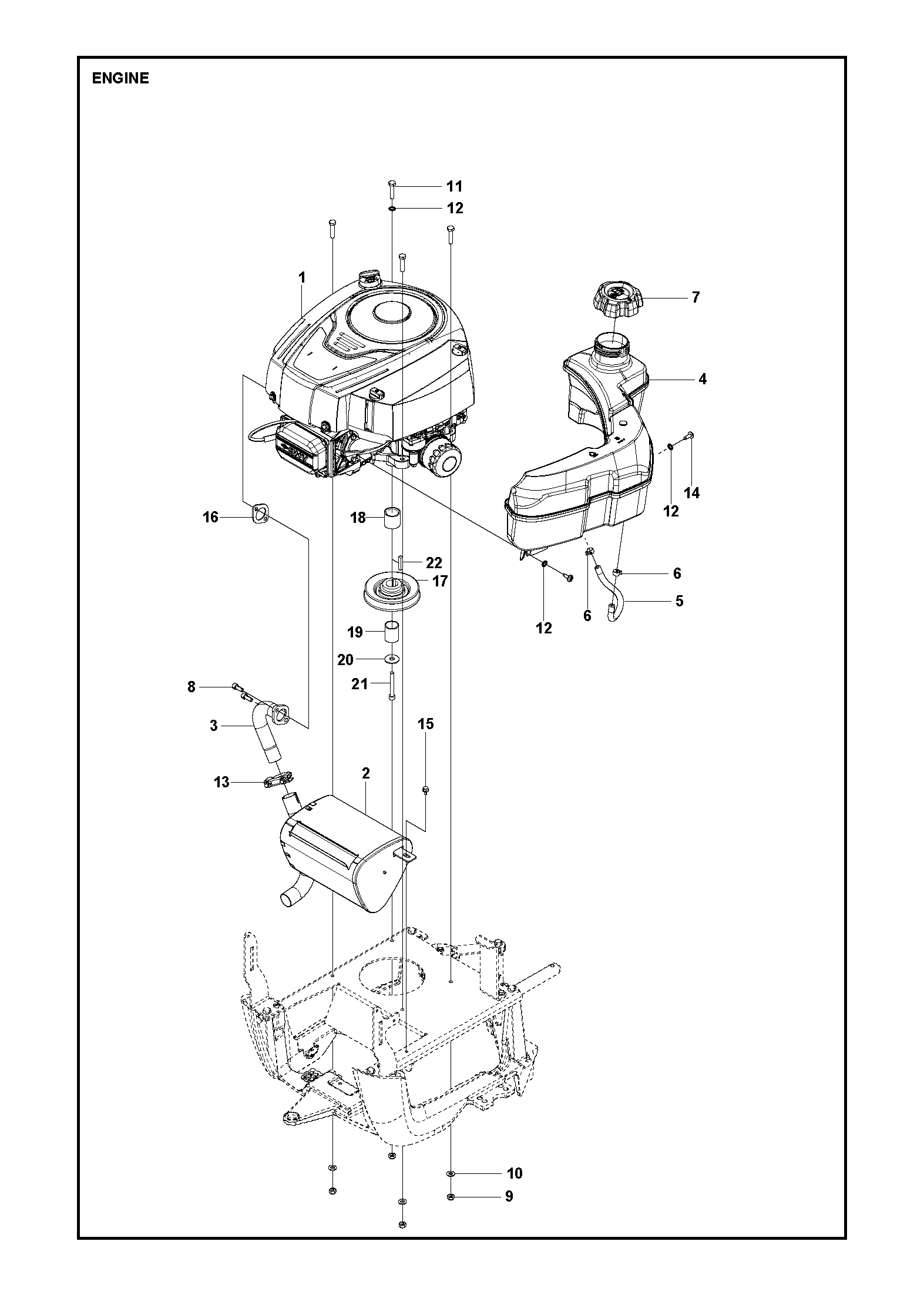

Nr.	Anzahl im Gerät		Artikel
	1		Motor (580375001) For 967252701
	1		Motor (580375002) For 967252702
	1		Schalldämpfer Kpl. (580735501)
	1		Zwischenstück (580376601)
	1		Kraftstofftank (580541102)
	1		Kraftstoffschlauch (504800013)
	2		Hose Brace (535469701)
	1		Tankdeckel (584248702) For 967252701
	1		Tankdeckel (584248702) For 967252702
	2		Screw Unc (506556301)
	4		Sicherungsmutter (732211801)
	3		Scheibe (734116401)
	4		Schraube (725245751)
	1		Sicherungsscheibe (735216400) For 967252701
	3		Sicherungsscheibe (735216401) For 967252702
	1		Klemmen Kpl. (501152201) For 967252702
	1		Klemmen Kpl. (501152201) For 967252701
	1		Schraube (544400401)
	2		Schraube Ehhft (725236461)
	1		Dichtung (506914501)
	1		Riemenscheibe (522827601)
	2		ABSTANDSHÜLSE (506509202)
	1		ROHR (574412002)
	1		Scheibe (506597501)
	1		Screw Unc (506556002)
	1		Keil (506555902)

Nr.	Anzahl im Gerät		Artikel
	1		Abstandshülse (585358410) For 967252701
	2		Abstandshülse (585358409) For 967252702
	1		Abstandshülse (585358404) For 967252701
	1		Abstandshülse (585358408) For 967252702
	4		Abstandshülse (585358402)
	4		Federring (506899001)
	2		Radkappe (544353502)
	2		Radkappe (544353501)
	2		Laufrad (523012601) Tyre tracks according to pos. 17
	2		Laufrad (523012602) Tyre tracks according to pos. 16
	1		Felge (523034801) REAR
	1		Reifen (535460001)
	1		Ventil Kpl. (506574301)
	2		Laufrad (523012201) Tyre tracks according to pos. 17
	2		Laufrad (523012202) Tyre tracks according to pos. 16
	1		Felge (523034501) FRONT
	1		Scheibe (506504803)
	6		Scheibe (506504805)
	1		Abstandshülse (575292701)
	4		Reifen (535460001)
	4		Reifen (523034601)

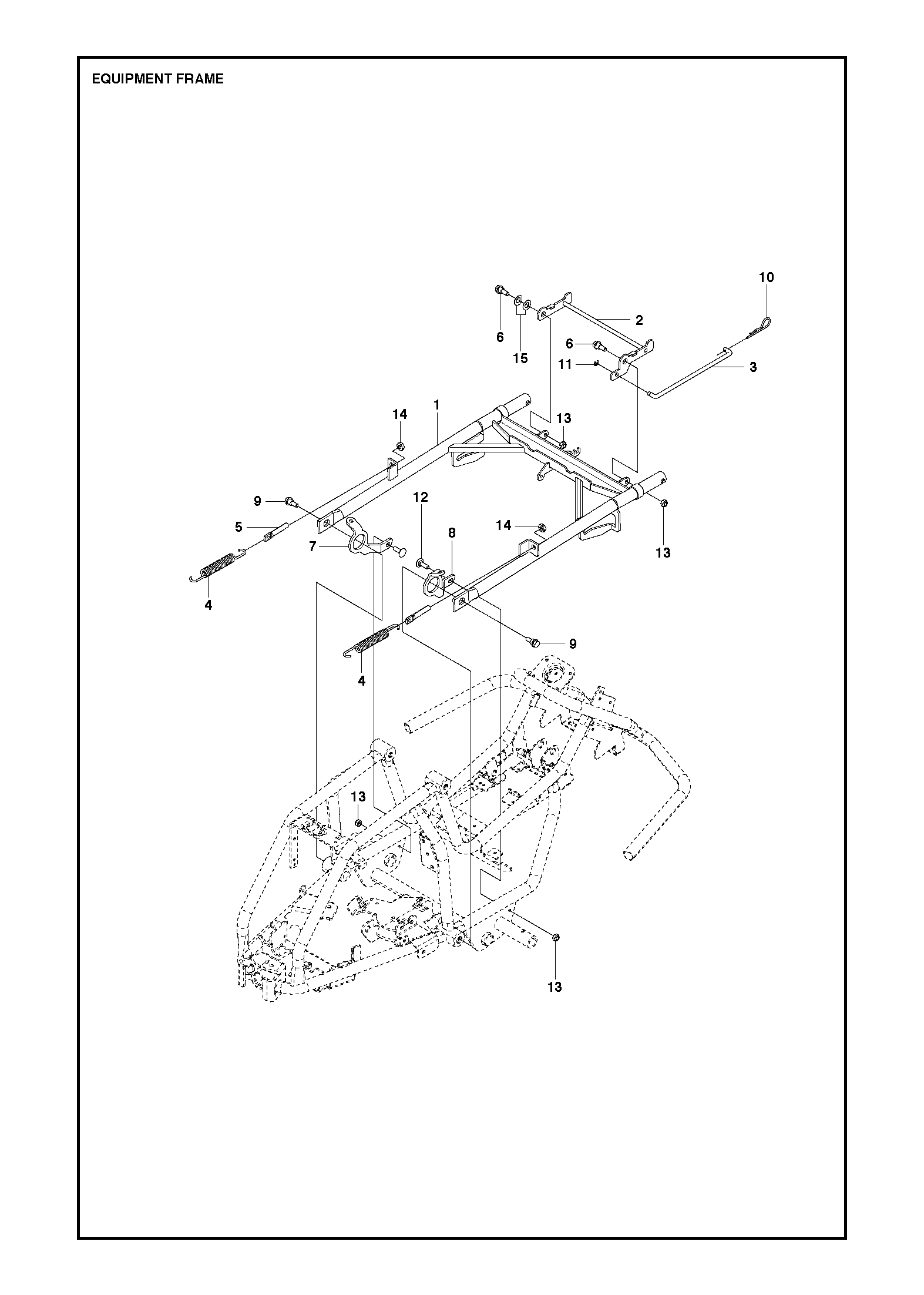

Nr.	Anzahl im Gerät		Artikel
	1		Geräterahmen Kpl. (580379401)
	1		VERRIEGELUNG (580902401)
	1		Stange (580902901)
	2		Feder (580472301)
	2		Schraube (580480601)
	2		Collar Screw (506895801)
	1		HALTER (580472101)
	1		HALTER (580472102)
	2		Schraube Ehhfm (506597401)
	1		Spring Cotter (721680251)
	1		Federring (735311020)
	2		Schraube Rsqm (535423801)
	4		Sicherungsmutter (732211801)
	2		Sechskantmutter (731232001)
	2		Federscheibe (506839401)

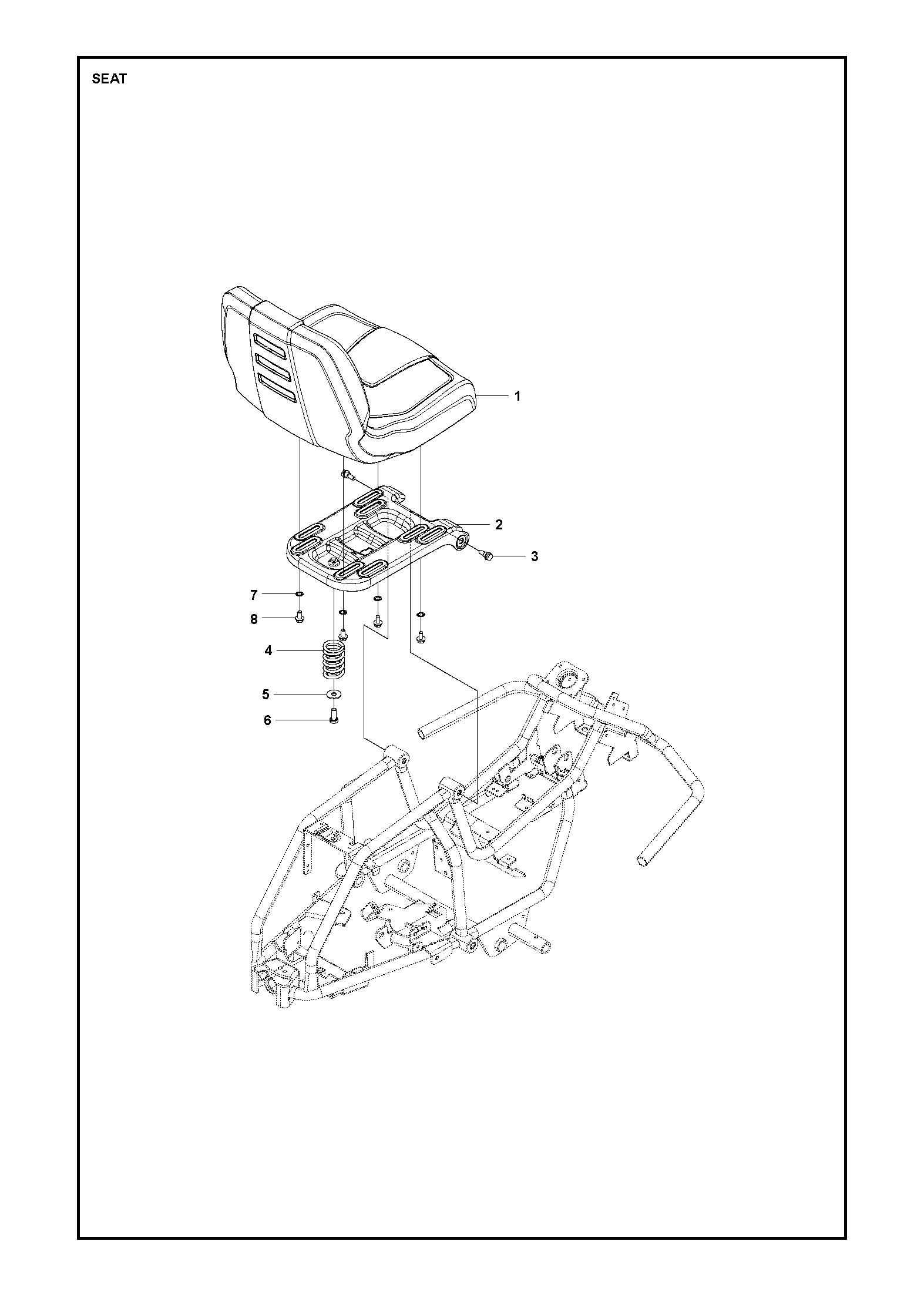

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (525814801)
	1		Sitzhalterung (581041501)
	2		Schraube Ehhfm (506597401)
	1		Druckfeder (506915301)
	1		Scheibe (734117441)
	1		Schraube Ehhm (725249371)
	4		Sicherungsscheibe (735216401)
	4		Schraube Ehhfm (506570103)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Riemen (589563101) Riemen
	Sicherungshalter (536982801) FUSE HOLDER 0300351 MTA
	Riemen (589533101) Riemen
	Riemen (580280401) Riemen
	Reifen (535460001) TYRE Starco "Turf Grip Pro" 170/60-8
	Luftfilter (582285050) Luftfilter B&S: 594201
	Tankdeckel (584248702) FUEL CAP Assy, Grey , Husqvarna Brand
	Klinge (580397401) Messer BIOCLIP 95
	Zündkerze (590844401) Zündkerze HQT-9
	Riemen (581759901) Riemen Intermediate 42 SD
	Service Kit (599896501) Maintenance Kit with air filter, fuel filter, oil filter, spark plug and motor oil - 100h
	Laufrad (522735901) WHEEL

Zubehör

	Artikel beschreibung
	Laderampen (505699043) Laderampen, gebogen
	Schneeräumschild Für R100 (967280701) Schneeräumschild 100 cm ( Rider 100er Serie)
	Laderampen (505699045) 2000 mm / 260 mm
	Anhänger Promo (967027101) Anhänger Promo
	Streuwagen 30 (589409301) Streuwagen 30
	Laderampen (505699042) Laderampen, gerade
	Batterieladegerät (580355201) Akku Ladegerät MXS 5.0 CTEK MXS 12V/5A 5.0 EU
	Husqvarna Schneeketten Ohne Spikes (1 Paar) (964993001) Schneeketten mit Spikes - Reifengröße 16X6,5-8"
	Entmooser (586636601) Entmooser
	Laderampen (505699041) Laderampen, gebogen
	Husqvarna Schneeketten Ohne Spikes (1 Paar) (585666101) Reifengröße 165X60-8
	Husqvarna Gummischürfleiste (585643701) Gummileiste 100 cm
	Laderampen (505699040) Laderampen, gerade

Dokumente

Für Husqvarna R 115C stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 115C – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 112C R 112C5 R 115C 2022

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

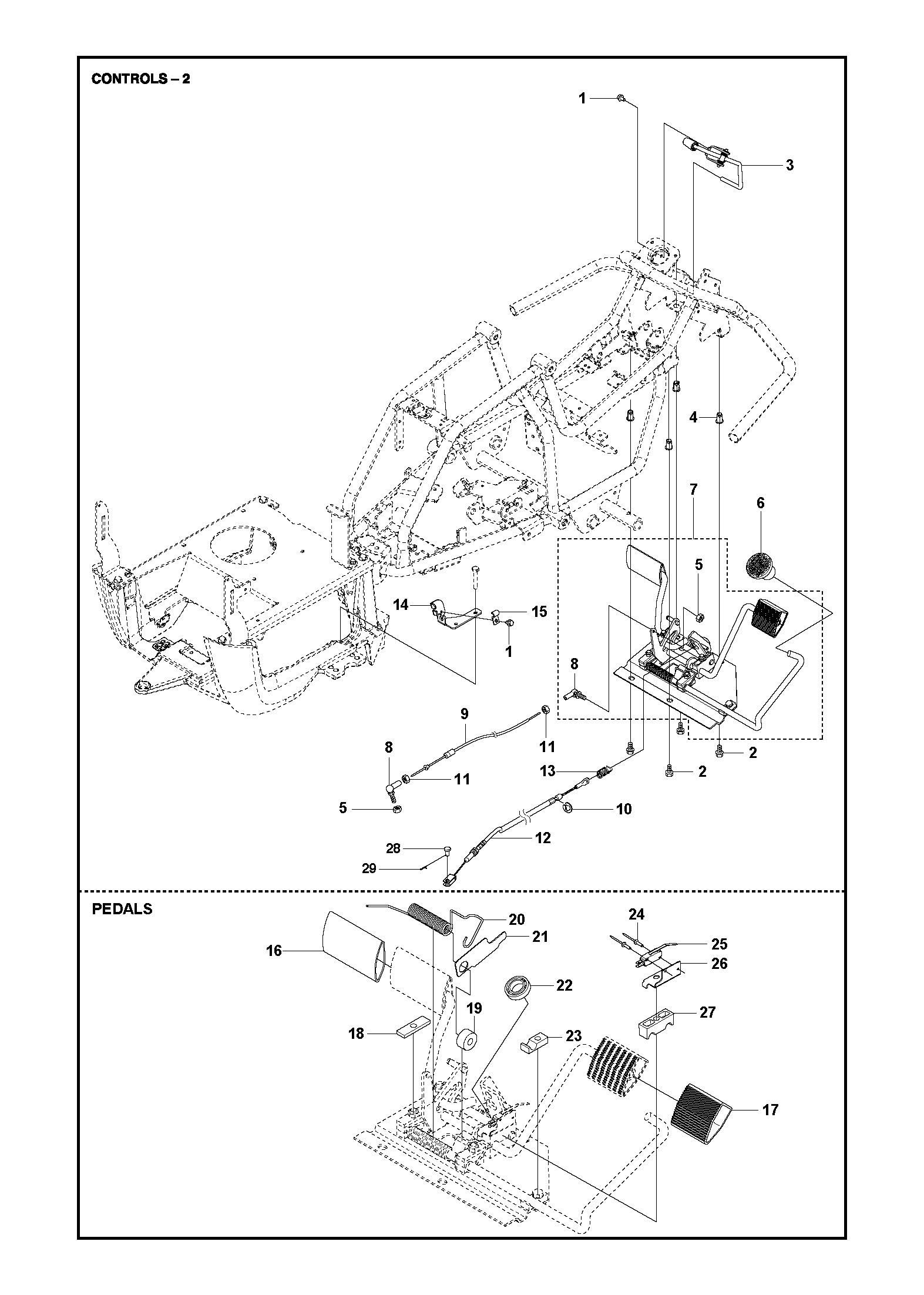

Nr.	Anzahl im Gerät		Artikel
	7		Schraube Ehhft (725236461)
	5		Schraube Ehhfm (506570103)
	1		Sperrhebel (523346001)
	4		Mutter (506916201)
	2		Sechskantmutter (731231401)
	1		Knopf (586727401)
	1		Pedalplatte Kpl. (597935401)
	2		Kugelgelenk (578776801)
	1		Regulierung (574411106)
	1		Federring (735310920)
	2		Sicherungsmutter (732211401)
	1		Bremsleitung (578360602)
	1		Feder (575355201)
	1		Kabelhalter (597248001)
	2		Klammer (506566501)
	1		Pedalgummi (586966402)
	1		Pedalgummi (586966401)
	3		Platte (506804101)
	1		Rolle (535459901)
	1		Feder (535459501)
	1		Platte (535459601)
	1		Kugellager (738210204)
	5		Lagerblock (506954101)
	2		Rivet (544440701)
	1		Schalter (574316101)
	1		Halter (544415701)
	4		Lagerblock (506506501)
	1		Spring Cotter (506668801)
	1		Gabelkopf Stift (721839901)
