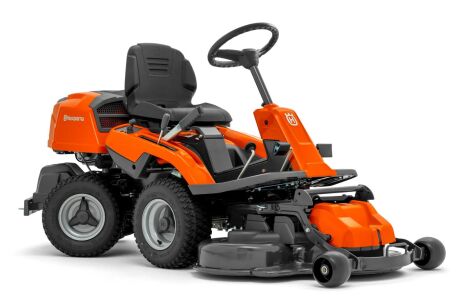

Husqvarna R 214C | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 214C von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 214C (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Cross Bar (544220701)
	1		Querbalken (584952001)
	8		Lager (506869601)
	2		Reinforcing Plate (506813801)
	1		Halter (578856101)
	8		Schraube Ehhm (725246151)
	1		Sicherungsmutter (732211801)
	2		Parallelstange (544226901)
	1		Parallelstange (544451401)
	1		Gestänge (544451501)
	1		Mutter (506897601)
	1		Sechskantmutter (731232001)
	2		Schneidwerkrahmen (578177801)
	1		Sicherungsstift (544213901)
	1		Feder (544214101)
	12		Federring (735311320)
	4		Schraube Ehhfm (506597401)
	12		Sicherungsmutter (732211801)
	3		Rad Kpl. (506963001)
	4		Scheibe (535464101)
	1		Sicherungsring (735311700)
	1		Riemenspanner Kpl. (597524501)
	3		Feder (599661201)
	3		Rohr (506992001)
	3		Schraube Ehhm (725246351)
	3		Scheibe (734116441)
	3		Schraube (544362401)
	1		Schnappverschluss (588462803)
	1		Pulley Riveted With Bearing And Bushing Bushing Height 21,8mm (597509001)
	2		Kugellager (738210204)

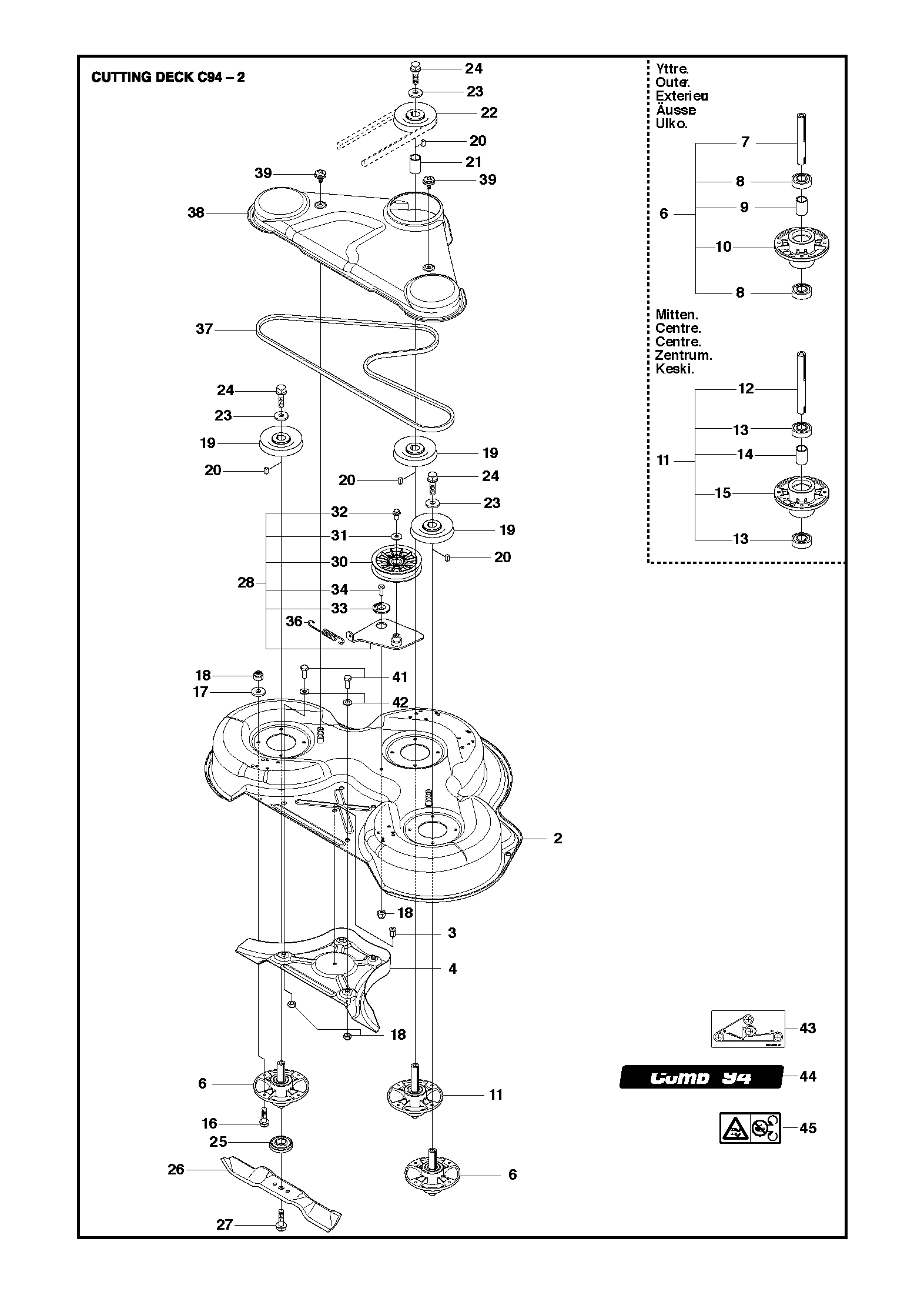

Nr.	Anzahl im Gerät		Artikel
	1		Gehäuse (581237407)
	1		Mutter (506916201)
	1		Stopfen (544065801)
	2		Klingengehäuse Kpl. (576384102)
	1		Welle (576384302)
	2		Kugellager (738230434)
	1		Abstandshülse (576384401)
	1		Lagergehäuse (576384201)
	1		Klingengehäuse Kpl. (576384103)
	1		Welle (576384303)
	2		Kugellager (738230434)
	1		Abstandshülse (576384401)
	1		Lagergehäuse (576384201)
	12		Schraube Rsqm (535423801)
	12		Scheibe (734116401)
	15		Sicherungsmutter (732211801)
	3		Riemenscheibe (506922101)
	4		Flachkeil (506533501)
	1		Abstandshülse (544068003)
	1		Riemenscheibe (506778601)
	3		Scheibe (734117441)
	3		Schraube Ehhfm (506675402)
	3		Klingen Halter (544064901)
	3		Klinge (579652510)
	3		Schraube Ehhfm (506675402)
	1		Riemenspanner Kpl. (586964001)
	1		Riemenspannrolle (581864601)
	1		Scheibe (734116441)
	1		Schraube Ehhft (506558302)
	1		Scheibe (586496701)
	1		Schraube Ihcsfm (725645301)
	1		Feder (506533101)
	1		Riemen (589530701)
	1		Belt Cover Cutting Deck C94 Husqvarna-grey (522821905)
	2		Schraube (544400501)
	3		Schraube Ehhm (725245171)
	3		Scheibe (734116401)
	1		Etikett (506789701)
	1		Etikett (544238101)
	1		Aufkleber (574510001)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube Kpl. (577614902)
	1		Getriebe Deckel (578261304)
	1		Schnappverschluss (588462803)
	2		Schraube (574856201)
	2		Aufkleber (577062001)
	1		Scharnier (578116501)
	1		Scharnier (578116502)
	6		Niete (722795402)

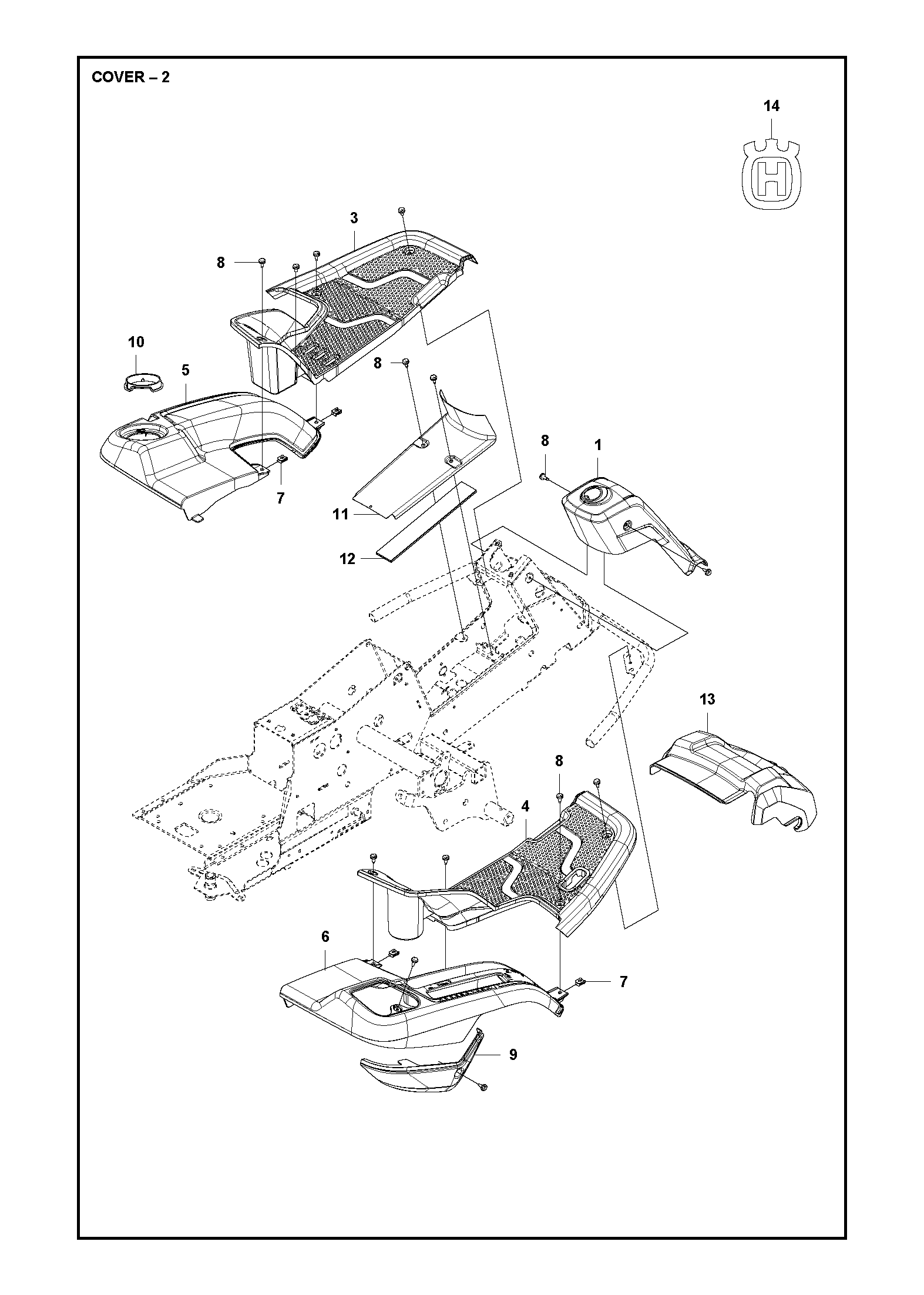

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (577615801)
	1		Abdeckung (577729301)
	1		Abdeckung (577729401)
	1		Radabdeckung (577729501)
	1		Radabdeckung (577729601)
	4		Federmutter (535429101)
	14		Schraube (544400501)
	1		Deckel (577737501)
	1		Sicherungsmutter (577764501)
	1		Abdeckung (599145201)
	1		Abdeckung (599145201)
	1		Aggregatabdeckung (578776301)
	1		Aufkleber (576973401)

Nr.	Anzahl im Gerät		Artikel
	7		Schraube (544400501)
	1		Riemenabdeckung (510222501)
	1		Riemenabdeckung (510222502)
	1		Riemenabdeckung (510222701)
	1		Riemenabdeckung (510222702)
	4		Schraube Ihpanm (535425802)
	1		Riemenabdeckung (510222303)
	1		Riemenabdeckung (510222401)
	3		Schraube (522557301)
	1		Riemenabdeckung (510442001)
	1		Riemenabdeckung (510436203)

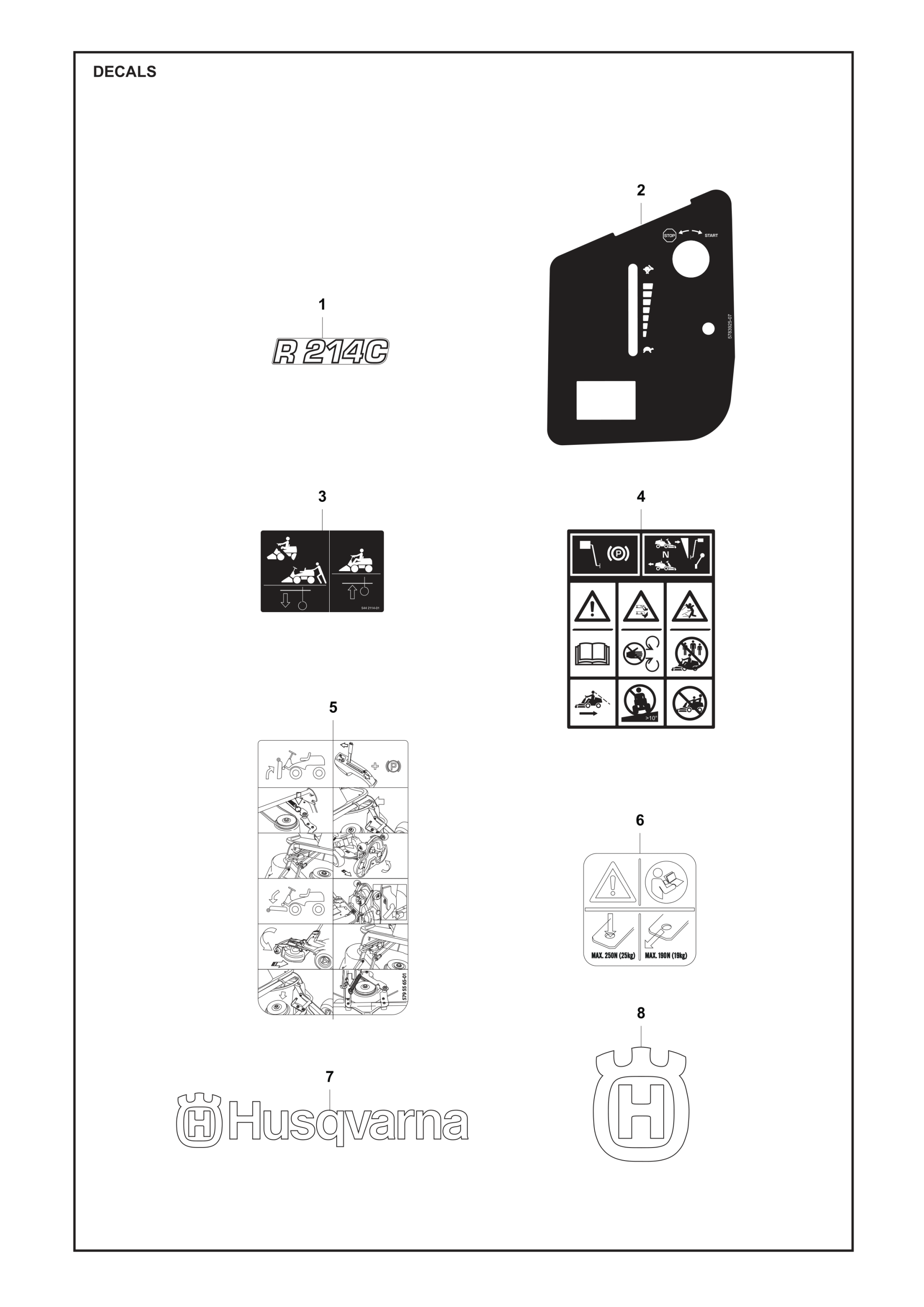

Nr.	Anzahl im Gerät		Artikel
	2		Aufkleber (578364519)
	1		Aufkleber (578392507)
	2		Etikett (544211401)
	1		Etikett (582570001)
	1		AUFKLEBER (579556501)
	1		Aufkleber (546284002)
	2		Aufkleber (577062001)
	1		Aufkleber (576973401)

Nr.	Anzahl im Gerät		Artikel
	1		Stütze (578033101)
	4		Schraube Ehhfm (535475212)
	1		Drosselregelung (578023501)
	1		Draht (544301701)
	1		Knopf (506889101)

Nr.	Anzahl im Gerät		Artikel
	1		Halter (582244601)
	2		Lager (506986102)
	1		Halter (506987701)
	1		Haken (506889901)
	2		Schraube Ehhm (725249371)

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (506986301)
	5		Schraube Ehhm (725246751)
	4		Scheibe (734116401)
	5		Sechskantmutter (731231801)
	1		Schraube Ehhm (725246251)
	1		Gelenk (506599301)
	1		Hebel (579596801)
	2		Scheibe (584288604)
	2		Schraube Ehhm (725245171)
	1		Gestänge (506987501)
	2		Sicherungsmutter (732211401)
	1		Frikopplingsstång (506988201)
	1		Feder (506834301)
	1		Riemenspanner Kpl. (506988401)
	1		Riemenspanner (588740401)
	1		Riemenscheibe (506946901)
	1		Schraube Ehhm (725245571)
	1		Scheibe (734116441)
	1		Sicherungsmutter (732211801)
	1		Feder (594924101)
	1		Pendulum (506988801)
	1		Sechskantmutter (731232001)
	1		Expansionsbehälter (506989001)
	1		Tankdeckel Kpl. (590324701)
	1		Schlauchschelle (531406002)

Nr.	Anzahl im Gerät		Artikel
	1		Rahmen (594921402)
	4		Mutter (506916201)

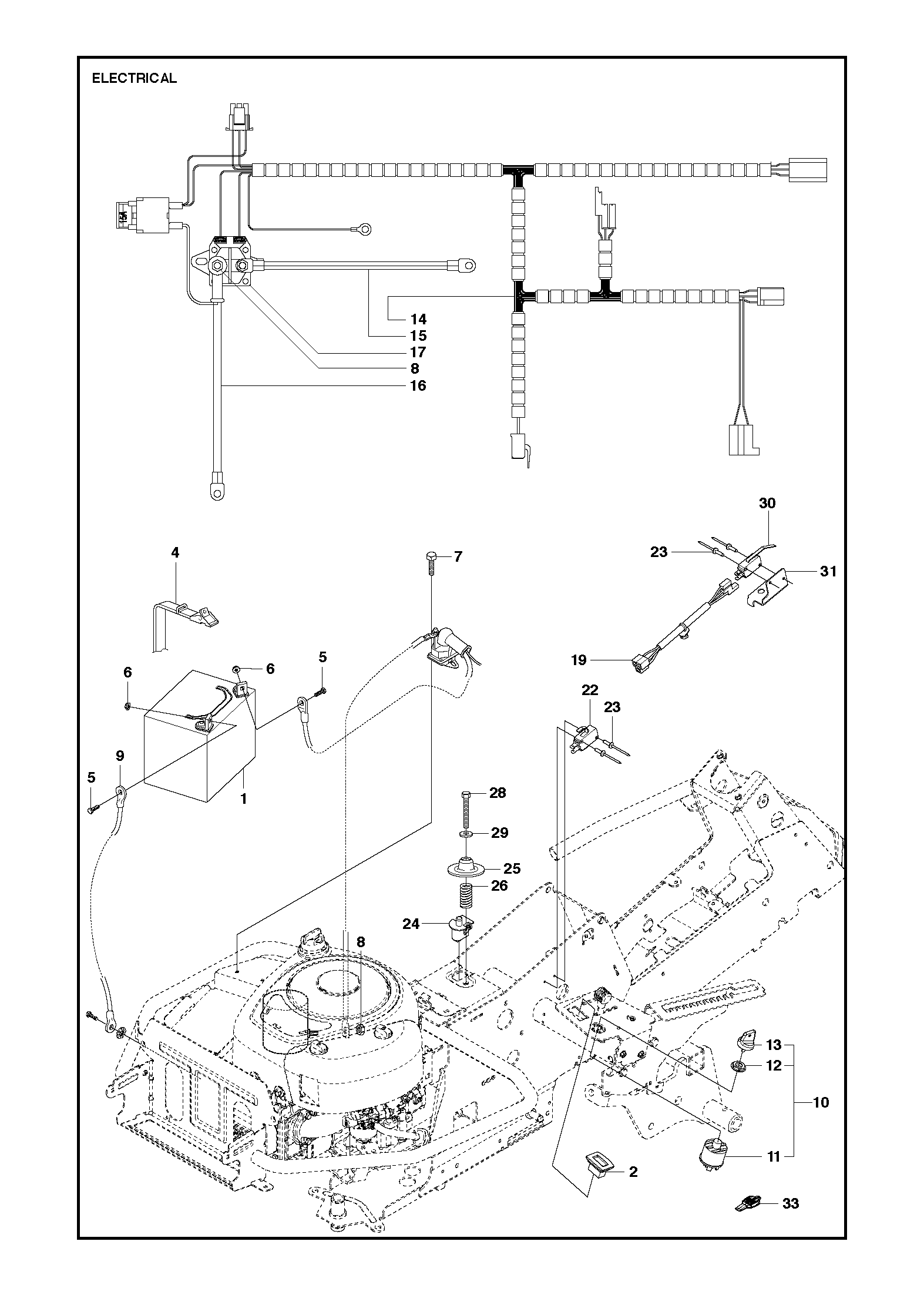

Nr.	Anzahl im Gerät		Artikel
	1		Batterie (547853701)
	1		Stundenzähler (587764302)
	1		Riemen (506836802)
	2		Schraube Ehhm (522622101)
	2		Mutter (522624301)
	1		Schraube Ehhft (725236461)
	3		Mutter (506899801)
	1		Kabel (576183801)
	1		Zündschloss (544442101)
	1		Zündschloss (544442201)
	1		Mutter (544442301)
	1		Schlüssel (544442401)
	1		Verkabelung (578338301)
	1		Kabel (576183901)
	1		Draht (586223901)
	1		Relay (544439801)
	1		Verkabelung (576185401)
	1		Schalter (574316101)
	4		Rivet (544440701)
	1		Schalter (506909601)
	1		Federscheibe (506909701)
	1		Feder (544441201)
	1		Schraube Ehhm (725246451)
	1		Scheibe (734116401)
	1		Schalter (574316101)
	1		Halter (544415701)
	1		Hebel (586379401)

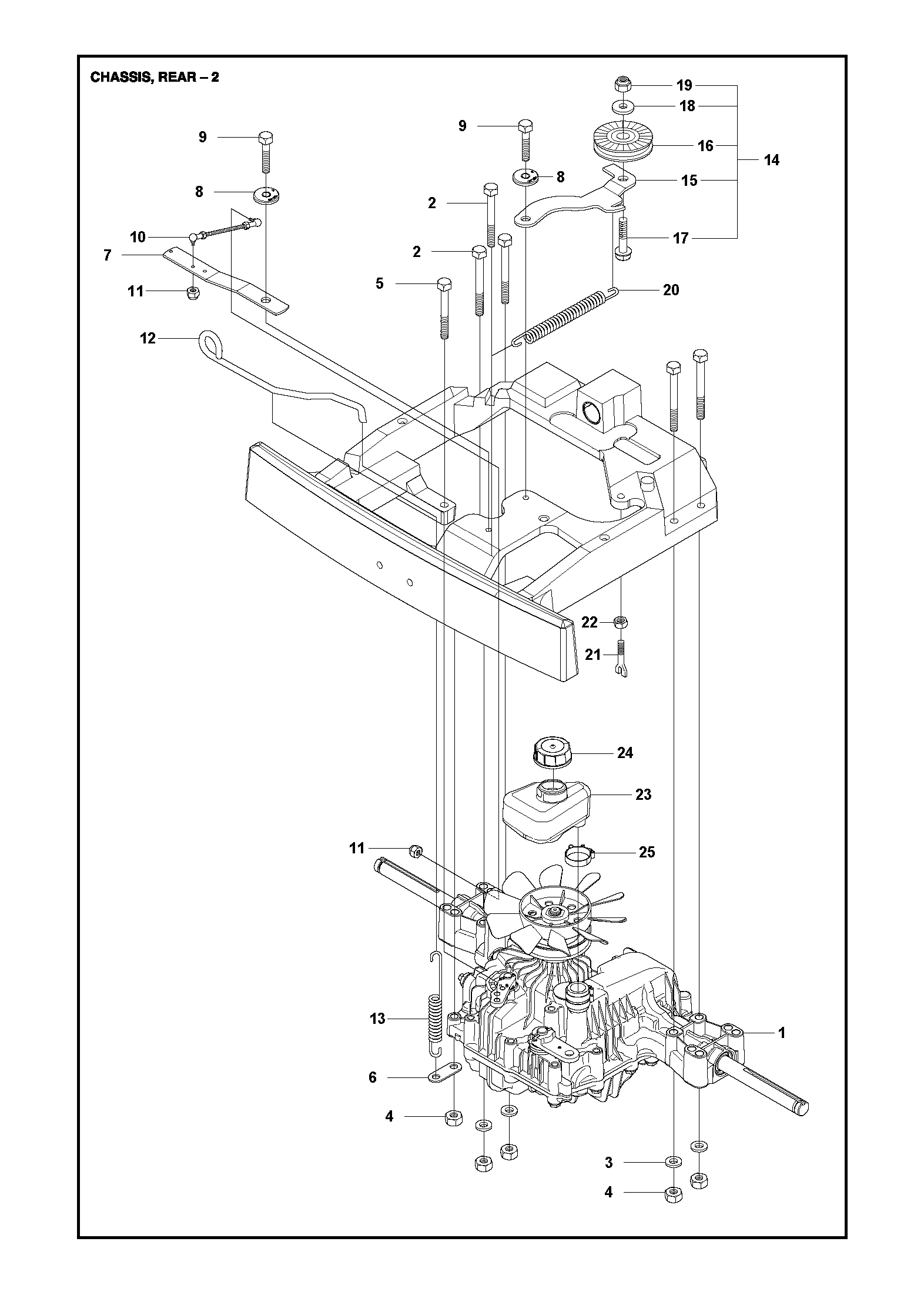

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (506986301)
	1		Federscheibe (506986501)
	2		Abstand (506986601)
	1		Riemenscheibe (502451901)
	1		Fan (506986801)
	1		Sicherungsring (735311500)
	1		Rohr (502451601)
	2		Schlauchschelle (531406002)
	1		Ring 22272000120 (582162901)
	1		Stopfen (535402832)
	1		Magnet (505563901)
	1		Magnet Holder (502452001)
	2		Dichtung (535402837)
	1		Schalthebel (502453201)
	1		Kolben (586904601)
	1		Hebel (535402817)
	1		Federstift (586904501)
	1		Bolzen (535402833)
	1		Hebel (535402838)
	1		Feder (535402839)
	1		Pin Retaining Screw (535402840)
	1		Bolzen (535402841)

Nr.	Anzahl im Gerät		Artikel
	1		Riemen (589531201)
	1		Riemen (599675902)
	1		Riemen (594977801)
	1		Abstandshülse (506509203)
	1		Keil (506555901)
	1		Riemenscheibe (535482401)
	1		Scheibe (506597501)
	1		Screw Unc (506556002)
	1		Riemenführung (587425201)
	2		Schraube Ehhm (725249371)
	2		Sicherungsmutter (732212001)
	1		Riemenspanner Kpl. (535484404)
	1		Dichtung (535485001)
	1		Sicherungsring (735312600)
	1		Feder (506665601)
	1		Riemenscheibe (581916301)
	1		Riemenführung (544405301)
	1		Schraube (586320401)
	1		Welle (581916401)
	1		Schraube Ehhfm (506675402)

Nr.	Anzahl im Gerät		Artikel
	1		Halter (594701302)
	2		Schraube Ehhfm (506570103)
	1		Einstellvorrichtung (577999901)
	1		Einstellhebel (588164101)
	2		Lager (584871302)
	1		Height Rod (506908201)
	1		Sechskantmutter (731231801)
	1		Scheibe (734117201)
	1		Kolben (506784601)
	1		Sicherungsmutter (732211801)
	1		Gelenk (578040701)
	1		Scheibe (584288604)
	1		Schraube Ehhfm (506570105)
	1		Verbindungsstange (544227001)
	2		Spannhülse (721618301)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (577915001)
	1		Halter (578053801)
	1		Draht (578261501)
	1		Kraftstoffschlauch (504800010)
	1		Tankdeckel (584248702)
	1		Schraube Ehhft (725236461)
	1		Schraube Ehhm (725249371)
	1		Sicherungsmutter (732211601)
	2		Hose Brace (535469701)

Nr.	Anzahl im Gerät		Artikel
	1		Spindel (577659301)
	1		Kugellager (738210504)
	1		Kugellager (738211004)
	1		Sicherungsring (735314010)
	1		Achse (506985901)
	2		Scheibe (506773401)
	1		V-ring (740681421)
	3		Sicherungsring (735312600)
	1		Feder (506671901)
	1		Federhalter (590735401)
	1		Gelenk (506670801)
	1		Schraube Ehhfm (506597401)
	1		Riemenscheibe (576492501)
	1		Scheibe (734117441)
	1		Schraube Ehhfm (506675403)
	2		Seilrolle (506522401)
	1		Welle (506539404)
	2		Federring (735311420)
	1		Kette (506554601)
	2		Gelenk (506554701)
	2		Kabel Kpl. (501604804)
	2		Sechskantmutter (731232001)
	1		Klammer (544427301)
	2		Sicherungsmutter (732212001)
	1		Achse (593947201)
	1		Halter (584155601)
	1		Halter (583899701)
	1		Sicherungsring (735311700)
	4		Schraube Ehhfm (506570104)
	1		Bediener (587080901)
	1		Lenkrad (593166101)
	1		Einstellhebel (593149501)
	1		Befestigungsplatte (593605201)
	1		Bolzen (593149401)
	1		Feder (593868801)

Nr.	Anzahl im Gerät		Artikel
	1		Hubhebel Kpl. (590880601)
	1		Lager (588926901)
	1		Kolben (525406601)
	1		Amboss (588927101)
	4		Spannhülse (721618301)
	1		Hubarm (588927001)
	1		Schraube (725249751)
	1		Sechskantmutter (731232001)
	1		Stange (588927401)
	1		Amboss (588927301)
	1		Feder (588927501)
	2		Rad (506905601)
	1		Welle (582871901)
	1		Welle (582871902)
	2		Federring (735311820)
	1		Kette (506554609)
	1		Gelenk (506554701)
	1		Verbindungsstange (544456901)
	1		Gelenk (544378601)
	1		Federring (735311420)
	1		Verbindungsstange (544448801)
	1		Scheibe (734116441)

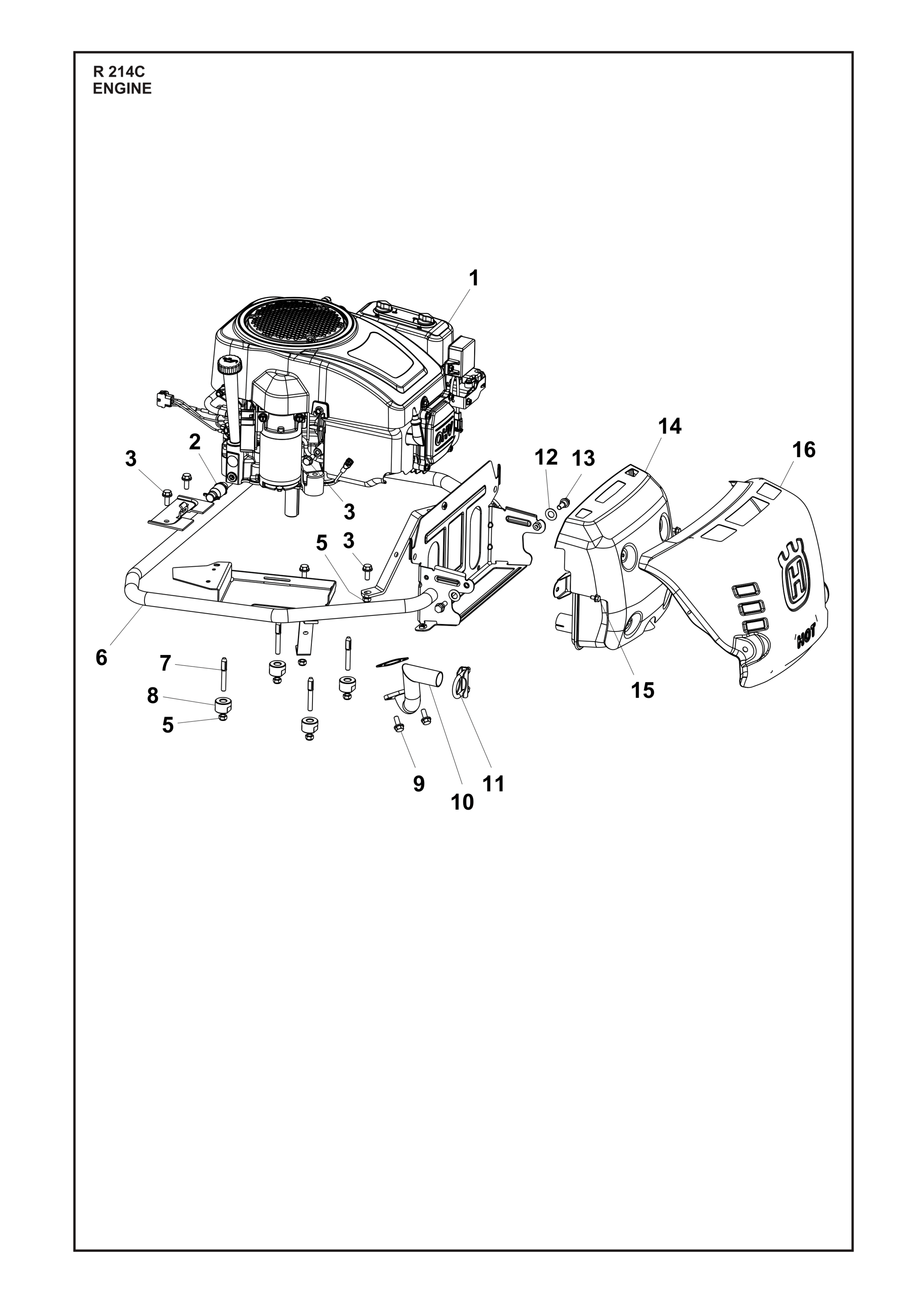

Nr.	Anzahl im Gerät		Artikel
	1		Motor (529666003) Up to S/N 20230600051
	1		Motor (529666003) From S/N 20230600052
	1		Stopfen (532428287)
	5		Schraube Ehhfm (506570104)
	6		Sicherungsmutter (732211801)
	1		Fangbügel (529905701)
	4		Gewindestift (578207502)
	4		Abstandsscheibe (529344601)
	2		Bolzen (546866601)
	1		Abgasleitung (529361601)
	1		Klemmen Kpl. (501152201)
	2		Federscheibe (506839401)
	2		Schraube Ehhfm (506597401)
	1		Schalldämpfer (577813601)
	2		Schraube Ehhft (725236461)
	1		Schutz (577818502)

Nr.	Anzahl im Gerät		Artikel
	1		Pedalplatte Kpl. (597935402)
	1		Knopf (586727401)
	4		Schraube Ehhfm (506570104)
	1		Bremshebel Kpl. (544403101)
	2		Schraube Ehhft (725236461)
	1		Bremsfeder (506946301)
	1		Bremsleitung (506992701)
	1		Federring (735310920)
	1		Zugfeder (506535603)
	1		Regulierung (582152001)
	2		Kugelgelenk (578776801)
	2		Sicherungsmutter (732211601)
	2		Sechskantmutter (731231401)
	1		Halter (522430801)
	1		Schraube Ehhft (725236461)
	1		Kugellager (738210204)
	1		Rolle (535459901)
	1		Platte (535459601)
	1		Feder (535459501)
	4		Lagerblock (506506501)
	1		Lagerblock (506954101)
	1		Platte (506804101)
	1		Pedalgummi (586966401)
	1		Pedalgummi (586966402)
	1		Klammer (506566501)
	1		Schraube Ehhft (725236461)

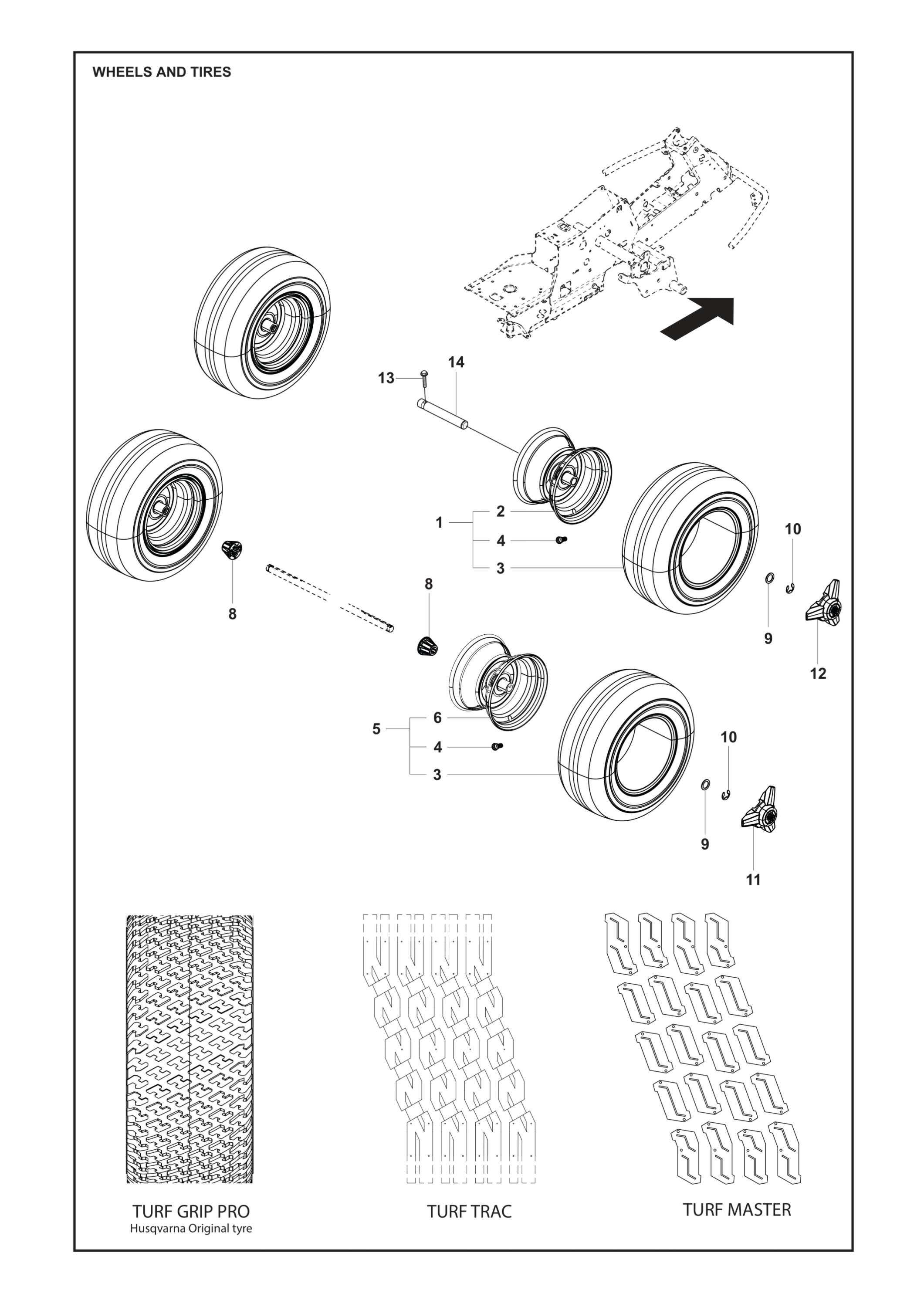

Nr.	Anzahl im Gerät		Artikel
	2		Laufrad (523012202) Front, Turf Grip Pro
	2		Felge (523034501)
	4		Reifen (531339501) Turf Trac
	4		Reifen (531339502) Turf Master
	4		Reifen (535460001) Turf Grip Pro
	4		Ventil Kpl. (506574301)
	2		Laufrad (523012602) Rear, Turf Grip Pro
	2		Felge (523034801)
	2		Abstandsscheibe (599513501) Rear
	4		Scheibe (506504805)
	4		Federring (506899001)
	2		Radkappe (544353501)
	2		Radkappe (544353502)
	2		Schraube Ehhft (725245961) M8x40
	2		Radachse (597465401)

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (589345701)
	1		Sitzhalterung Kpl. (501131501)
	2		Schraube Ehhfm (506597401)
	1		Druckfeder (506915301)
	1		Scheibe (734117441)
	1		Schraube Ehhm (725249371)
	2		Knopf (585065203)
	2		Bushing (506565301)
	2		Scheibe (734116441)
	2		Schraube Ehhm (725245171)

Nr.	Anzahl im Gerät		Artikel
	1		Geräterahmen (578177401)
	2		Collar Screw (506895801)
	2		Sicherungsmutter (732252201)
	2		Feder (506837601)
	2		Ring Bolt (506837701)
	4		Sechskantmutter (731232001)
	2		Scheibe (734117201)
	1		Spring Cotter (721680251)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfilter (599349040) AIR FILTER Husqvarna Engine HS413AE,HS452AE
	Klinge (579652510) Messer Combi/CombiClip 94 Heckauswurf/Mulchen
	Rad Kpl. (506963001) WHEEL ASSY WITH BEARING
	Relay (544439801) RELAY
	Pedalgummi (586966401) PEDAL RUBBER L = 68mm
	Riemen (589530701) Riemen
	Service Kit (529802001) Maintenance Kit with air filter, fuel filter, oil filter, spark plug and motor oil
	Schnappverschluss (588462803) Snap Locking Grey
	Zündkerze (590844401) Zündkerze HQT-9
	Pedalgummi (586966402) PEDAL RUBBER L = 102mm
	Ölfilter (591165901) OIL FILTER Husqvarna Engines
	Kraftstofffilter (591165801) Fuel filter Husqvarna Engines
	Sicherungshalter (536982801) FUSE HOLDER 0300351 MTA
	Riemen (589531201) Riemen
	Riemen (594977801) Transmission belt, 1950mm
	Klingen Halter (544064901) BLADE HOLDER
	Gelenk (506554701) LINKAGE

Zubehör

	Artikel beschreibung
	Husqvarna Schotterharke (953512401) R 100-400
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	Streuwagen 30 (546080401) AGSC257v2
	Streuwagen 75 (546080501) AGSC369v2
	Husqvarna Schneeräumschild Für R200 (966978701) Schneeräumschild 107 cm (Rider 200er Serie)
	Entmooser (586636601) Entmooser
	Anhänger Promo (967027101) Anhänger Promo
	Anhänger 275 (501008201) Anhänger 275
	Heckgewicht (953534901) Rider 200er/300er Serie
	Radgewicht (953515902) Radgewicht
	Husqvarna Walze (546081001) AGRL291v2
	Kehrmaschine R200 (587024701) Kehrmaschine- passend für Rider der 200er Serie
	Husqvarna Kehrbesen 105 Cm (r200) (547289101) ARPB2100v1
	Abdeckplane (505630870) Abdeckung für Rider
	Laderampen (505699040) Laderampen, gerade
	Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Husqvarna Anhänger Profi (953511703) Anhänger Profi für P 524X
	Husqvarna Schneeräumschild Für R200 (547727501) ARSB2120v2
	Husqvarna Anbauplattform (546080801) AGBP2102v2
	Rasenlüfter (586636702) Rasenlüfter
	Husqvarna Schneeketten Ohne Spikes (1 Paar) (585666101) Reifengröße 165X60-8

Dokumente

Für Husqvarna R 214C stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 214C – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 214 R 214C 2022

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
