Husqvarna R 214TC 103 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 214TC 103 von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 214TC 103 (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Cross Bar (544220701) Front
	1		Querbalken (584952001) Rear
	8		Lager (506869601)
	2		Reinforcing Plate (506813801)
	1		Halter (578856101)
	8		Schraube Ehhm (725246151) M8x50
	10		Sicherungsmutter (732211801) M8
	1		Parallelstange (544226901)
	1		Parallelstange (544451401)
	1		Gestänge (544451501)
	1		Mutter (506897601)
	1		Sechskantmutter (731232001) M10
	1		Schneidwerkrahmen (578177801)
	1		Sicherungsstift (544213901)
	1		Feder (544214101)
	1		Federring (735311320)
	4		Schraube Ehhfm (506597401) M8x23
	4		Sicherungsmutter (732211801) M8
	2		Rad Kpl. (506963001)
	4		Scheibe (535464101)
	2		Sicherungsring (735311700)
	1		Riemenspanner Kpl. (597524501)
	1		Feder (599661201)
	1		Rohr (506992001)
	1		Schraube Ehhm (725246351) M8x60
	1		Scheibe (734116441) SRKB 8.4x25x2
	2		Schraube (544362401) M8x23.5
	1		Schnappverschluss (588462803)
	1		Pulley Riveted With Bearing And Bushing Bushing Height 21,8mm (597509001)
	2		Kugellager (738210204)

Nr.	Anzahl im Gerät		Artikel
	1		Gehäuse (504569805)
	3		Mutter (506916201)
	1		Stopfen (544449201)
	3		Schraube Ehhfm (506570104) M8x20
	1		Klingengehäuse Kpl. (576384103)
	1		Lagergehäuse (576384201)
	1		Welle (576384303)
	1		Abstandshülse (576384401)
	2		Kugellager (738230434)
	2		Klingengehäuse Kpl. (576384102)
	1		Lagergehäuse (576384201)
	1		Welle (576384302)
	1		Abstandshülse (576384401)
	2		Kugellager (738230434)
	12		Schraube Rsqm (535423801) M8x25
	12		Scheibe (734116401) BRB 8.4x17
	12		Sicherungsmutter (732211801) M8
	3		Riemenscheibe (506922101)
	7		Flachkeil (506533501)
	1		Abstandshülse (544068003)
	3		Scheibe (734117441) 10.5x30x2.5
	3		Schraube Ehhm (544114101) M10x45
	3		Adapter (535504202)
	3		Klinge (504188210) Spare parts blade
	3		Platte (588145601)
	3		Schraube Ehhm (544114101) M10x45
	1		Riemenspanner Kpl. (586964001)
	1		Riemenspannrolle (581864601) For 967291101, 967291101, 967291102, 967846702, 967152301
	1		Riemenscheibe (506532701) For 967150601, 966757001
	1		Scheibe (734116441) SRKB 8.4x25x2
	1		Schraube Ehhft (506558302) M8x16
	1		Scheibe (586496701)
	1		Schraube Ihcsfm (725645301) M8x25
	2		Sicherungsmutter (732211801) M8
	1		Feder (506533101)
	1		Riemen (589530601)
	1		Belt Cover C103 (for R200) Husqvarna-grey (585070704) For 967152301
	1		Belt Cover C103 Husqvarna-grey (544096103) For 967291102, 967291101, 967291101, 967150601, 966757001
	2		Schraube (544400501) M6x19
	1		Etikett (506789701) Belt routing
	1		Etikett (544238103) Combi 103
	1		Aufkleber (574510001) Warning
	1		Riemenscheibe (506778601)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube Kpl. (577614903)
	1		Getriebe Deckel (578261304)
	1		Schnappverschluss (588462803)
	1		Scharnier (578116501) Left
	1		Scharnier (578116502) Right
	6		Niete (722795402)
	2		Schraube (574856201) M6x21

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (577615801) Steering
	1		Abdeckung (577729301) Left foot plate
	1		Abdeckung (577729401) Right foot plate
	1		Radabdeckung (577729501)
	1		Radabdeckung (577729601)
	4		Federmutter (535429101) M6
	14		Schraube (544400501) M6x19
	1		Deckel (577737501)
	1		Sicherungsmutter (577764501)
	1		Abdeckung (599145201) Chassi
	1		Aggregatabdeckung (578776301) Cutting deck
	1		Aufkleber (576973401)

Nr.	Anzahl im Gerät		Artikel
	7		Schraube (544400501) M6x19
	1		Riemenabdeckung (510222501) Left
	1		Riemenabdeckung (510222502) Right
	1		Riemenabdeckung (510222701) Left
	1		Riemenabdeckung (510222702) Right
	4		Schraube Ihpanm (535425802) M6x20
	1		Riemenabdeckung (510222303) Left
	1		Riemenabdeckung (510222401) Right
	3		Schraube (522557301) M6x8
	1		Riemenabdeckung (510442001) Middle pulley
	1		Riemenabdeckung (510436203)

Nr.	Anzahl im Gerät		Artikel
	2		Aufkleber (578364513) Model
	1		Aufkleber (578392507) Control panel
	2		Etikett (544211401) Bypass
	1		Etikett (582570001) Start/Warning
	2		Aufkleber (577062001) Husqvarna logo engine hood
	1		Aufkleber (576973401) Husqvarna logo steering cover
	1		Aufkleber (546284002) Towing

Nr.	Anzahl im Gerät		Artikel
	1		Stütze (578033101)
	4		Schraube Ehhfm (535475212) M6x12
	1		Drosselregelung (578023501)
	2		Draht (544301712)
	1		Knopf (506889101)

Nr.	Anzahl im Gerät		Artikel
	1		Halter (582244601)
	2		Lager (506986102)
	1		Halter (506987701)
	1		Haken (506889901)
	2		Schraube Ehhm (725249371) M10x25

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (506986301)
	5		Schraube Ehhm (725246751) M8x80
	4		Scheibe (734116401)
	5		Sechskantmutter (731231801) M8
	1		Schraube Ehhm (725246251) M8x55
	1		Gelenk (506599301)
	1		Hebel (579596801)
	2		Scheibe (584288604)
	2		Schraube Ehhm (725245171) M8x20
	1		Gestänge (506987501)
	2		Sicherungsmutter (732211401) M5
	1		Frikopplingsstång (506988201)
	1		Feder (506834301)
	1		Riemenspanner Kpl. (506988401)
	1		Riemenspanner (588740401)
	1		Riemenscheibe (506946901)
	1		Schraube Ehhm (725245571) M8x30
	1		Scheibe (734116441)
	1		Sicherungsmutter (732211801) M8
	1		Feder (594924101)
	1		Pendulum (506988801)
	1		Sechskantmutter (731232001) M10
	1		Expansionsbehälter (506989001)
	1		Tankdeckel Kpl. (590324701)
	1		Schlauchschelle (531406002)

Nr.	Anzahl im Gerät		Artikel
	1		Rahmen (594921402)
	4		Mutter (506916201)

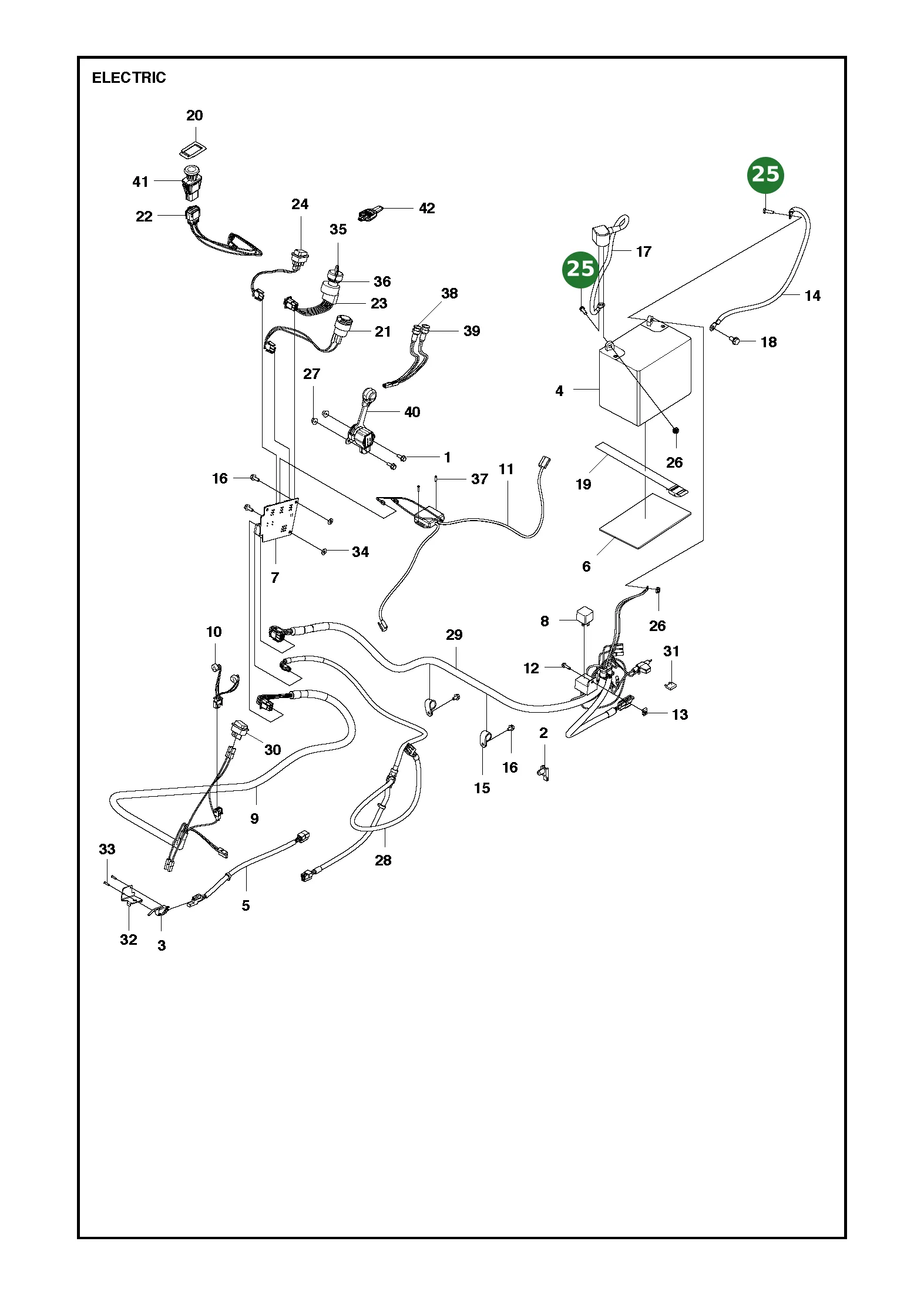

Nr.	Anzahl im Gerät		Artikel
	1		Batterie (547853701) 12V 24Ah
	1		Stundenzähler (587764302)
	1		Riemen (506836802)
	2		Schraube Ehhm (522622101) M6x20
	3		Mutter (522624301) M6
	1		Schraube Ehhft (725236461) M6x10
	2		Mutter (506899801)
	1		Kabel (576183801) Relay-cranking motor
	1		Zündschloss (544442101)
	1		Zündschloss (544442201)
	1		Mutter (544442301)
	1		Schlüssel (544442401)
	1		Verkabelung (578338301) Main wiring
	1		Kabel (576183901)
	1		Draht (586223901) Battery plus
	1		Relay (544439801)
	1		Verkabelung (576185401) Pedal plate
	4		Rivet (544440701)
	1		Schalter (506909601) Seat
	1		Federscheibe (506909701)
	1		Feder (544441201)
	1		Schraube Ehhm (725246451) M8x65
	1		Scheibe (734116401)
	2		Schalter (574316101) Pedal and cutting deck lever
	1		Halter (544415701)
	1		Hebel (586379401)

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (506986301) K46H (For spare parts see transmission IPL
	1		Federscheibe (506986501)
	2		Abstand (506986601)
	1		Riemenscheibe (506946901)
	1		Fan (506986801)
	1		Sicherungsring (735311500)
	1		Rohr (502451601)
	2		Schlauchschelle (531406002)
	1		Ring 22272000120 (582162901)
	1		Stopfen (535402832)
	1		Magnet (505563901)
	1		Werkzeughalter (535402830)
	2		Dichtung (535402837)
	1		Schalthebel (502453201)
	1		Kolben (586904601)
	1		Hebel (535402817)
	1		Federstift (586904501)
	1		Bolzen (535402833)
	1		Hebel (535402838)
	1		Feder (535402839)
	1		Pin Retaining Screw (535402840)
	1		Bolzen (535402841)

Nr.	Anzahl im Gerät		Artikel
	1		Riemen (589531201)
	1		Riemen (599675902)
	1		Riemen (594977801)
	1		Abstandshülse (506509201)
	1		Keil (506555901)
	1		Riemenscheibe (535482401)
	1		Scheibe (506597501)
	1		Screw Unc (506556002)
	1		Riemenführung (587425201)
	2		Schraube Ehhm (725249371) M10x25
	2		Sicherungsmutter (732212001) M10
	1		Riemenspanner Kpl. (535484404)
	1		Dichtung (535485001)
	1		Sicherungsring (735312600)
	1		Feder (506665601)
	1		Riemenscheibe (581916301)
	1		Riemenführung (544405301)
	1		Schraube (586320401) M8x25
	1		Welle (581916401)
	1		Schraube Ehhfm (506675402) M10x40
	1		Scheibe (734117441) 10.5x30x2.5
	1		Riemenscheibe (535482201)

Nr.	Anzahl im Gerät		Artikel
	1		Halter (594701302)
	2		Schraube Ehhfm (506570103) M8x16
	1		Einstellvorrichtung (577999901)
	1		Einstellhebel (588164101)
	2		Lager (584871302)
	1		Height Rod (506908201)
	1		Sechskantmutter (731231801) M8
	1		Scheibe (734117201) 10.5X20x2
	1		Kolben (506784601)
	1		Sicherungsmutter (732211801) M8
	1		Gelenk (578040701)
	1		Scheibe (584288604)
	1		Schraube Ehhfm (506570105) M8x25
	1		Verbindungsstange (544227001)
	2		Spannhülse (721618301)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (577915001)
	1		Halter (578053801) Up to S/N 20253799999
	1		Halter (578053802) From S/N 20253800001
	1		Draht (578261501)
	1		Kraftstoffschlauch (504800004)
	1		Tankdeckel (584248702)
	1		Schraube Ehhft (725236461) M6x10
	1		Schraube Ehhm (725249371) M10x25
	1		Sicherungsmutter (732211601) M6
	2		Hose Brace (535469701)

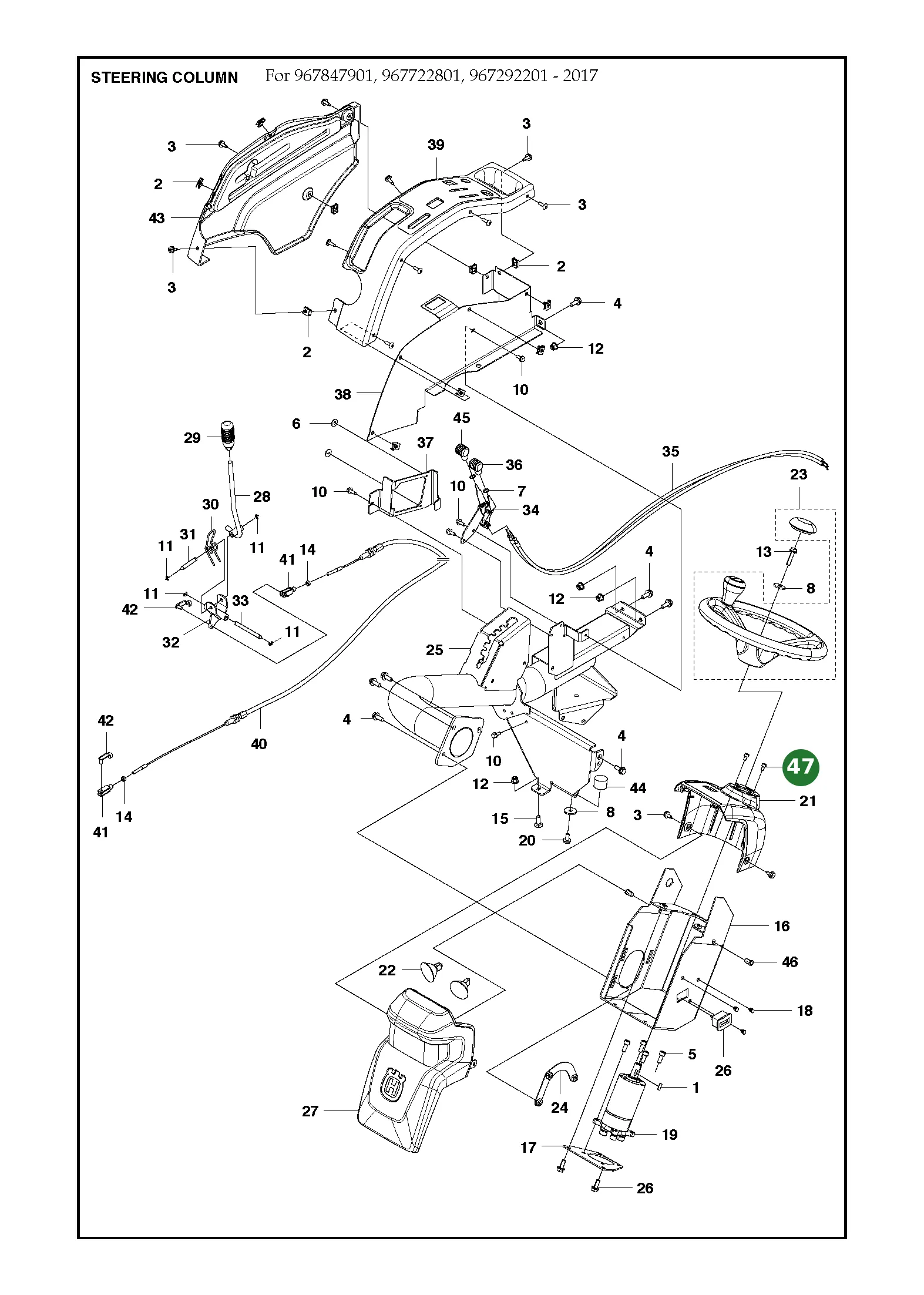

Nr.	Anzahl im Gerät		Artikel
	1		Spindel (577659301)
	1		Kugellager (738210504)
	1		Kugellager (738211004)
	1		Sicherungsring (735314010)
	1		Achse (506985901)
	2		Scheibe (506773401)
	1		V-ring (740681421)
	3		Sicherungsring (735312600)
	1		Feder (506671901)
	1		Federhalter (590735401)
	1		Gelenk (506670801)
	1		Schraube Ehhfm (506597401)
	1		Riemenscheibe (576492501)
	1		Scheibe (734117441)
	1		Schraube Ehhfm (506675403)
	2		Seilrolle (506522401)
	1		Welle (506539404)
	2		Federring (735311420)
	1		Kette (506554601)
	2		Gelenk (506554701)
	2		Kabel Kpl. (501604804)
	2		Sechskantmutter (731232001)
	1		Klammer (544427301)
	2		Sicherungsmutter (732212001)
	1		Achse (593947201)
	1		Halter (584155601)
	1		Halter (583899701)
	1		Sicherungsring (735311700)
	4		Schraube Ehhfm (506570104)
	1		Bediener (587080901)
	1		Lenkrad (593166101)
	1		Einstellhebel (593149501)
	1		Befestigungsplatte (593605201)
	1		Bolzen (593149401)
	1		Feder (593868801)

Nr.	Anzahl im Gerät		Artikel
	1		Hubhebel Kpl. (590880601)
	1		Lager (588926901)
	1		Kolben (525406601)
	1		Amboss (588927101)
	4		Spannhülse (721618301)
	1		Hubarm (588927001)
	1		Schraube (725249751) M10x35
	1		Sechskantmutter (731232001) M10
	1		Stange (588927401)
	1		Amboss (588927301)
	1		Feder (588927501)
	2		Rad (506905601)
	1		Welle (582871901)
	1		Welle (582871902)
	2		Federring (735311820)
	1		Kette (506554609)
	1		Gelenk (506554701)
	1		Verbindungsstange (544456901)
	1		Gelenk (544378601)
	1		Federring (735311420)
	1		Verbindungsstange (544448801)
	1		Scheibe (734116441)

Nr.	Anzahl im Gerät		Artikel
	1		Hv 586ae (531262201) HV 586AE (For spare parts see engine IPL
	4		Gewindestift (578207501)
	1		Schraube (725545101) M8x20
	6		Sicherungsmutter (732211801) M8
	1		Zwischenstück (529890801)
	1		Schutz (529904101)
	1		Schalldämpfer (577813603)
	2		Schraube Ehhft (725236461) M6x10
	1		Klemmen Kpl. (501152201)
	1		Schutz (577818502)
	2		Schraube Ehhfm (506597401) M8x23
	2		Federscheibe (506839401)
	1		Fangbügel (529905701)
	4		Schraube Ehhfm (506570104) M8x20
	1		Stopfen (532428287)
	2		Schraube Ehhfm (535475212) M6x12
	1		Schutz (531223801)

Nr.	Anzahl im Gerät		Artikel
	1		Pedalplatte Kpl. (597935402)
	1		Knopf (586727401)
	4		Schraube Ehhfm (506570104) M8x20
	1		Bremshebel Kpl. (544403101)
	2		Schraube Ehhft (725236461) M6x10
	1		Bremsfeder (506946301)
	1		Bremsleitung (506992701)
	1		Federring (735310920)
	1		Zugfeder (506535603)
	1		Regulierung (582152001)
	2		Kugelgelenk (578776801)
	2		Sicherungsmutter (732211601) M6
	2		Sechskantmutter (731231401) M5
	1		Halter (522430801)
	1		Schraube Ehhfm (535475212) M6x12
	1		Rolle (535459901)
	1		Platte (535459601)
	1		Feder (535459501)
	4		Lagerblock (506506501)
	1		Lagerblock (506954101)
	1		Platte (506804101)
	1		Pedalgummi (586966401)
	1		Pedalgummi (586966402)
	1		Klammer (506566501)
	1		Schraube Ehhft (725236461) M6x10

Nr.	Anzahl im Gerät		Artikel
	2		Laufrad (523012202)
	1		Felge (523034501)
	1		Reifen (535460001)
	1		Ventil Kpl. (506574301)
	2		Laufrad (523012602)
	1		Felge (523034801)
	2		Scheibe (506504803)
	2		Abstandshülse (506596203)
	4		Scheibe (506504805)
	4		Federring (506899001)
	2		Radkappe (544353501)
	2		Radkappe (544353502)
	2		Schraube Ehhft (725245961)
	2		Radachse (597465401)

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (589345701)
	1		Sitzhalterung Kpl. (501131501)
	2		Schraube Ehhfm (506597401) M8x23
	1		Druckfeder (506915301)
	1		Scheibe (734117441) 10.5x30x2.5
	1		Schraube Ehhm (725249371) M10x25
	2		Knopf (585065203)
	2		Bushing (506565301)
	2		Scheibe (734116441) SRKB 8.4x25x2
	2		Schraube Ehhm (725245171) M8x20

Nr.	Anzahl im Gerät		Artikel
	1		Geräterahmen (578177401)
	2		Collar Screw (506895801)
	2		Sicherungsmutter (732252201) M12
	2		Feder (506837601)
	2		Ring Bolt (506837701)
	4		Sechskantmutter (731232001) M10
	2		Scheibe (734117201) 10.5x20x2
	1		Spring Cotter (721680251)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Riemen (589530601) Cutting deck belt, 1880mm
	Riemen (594977801) Transmission belt, 1950mm
	Luftfilter (531147110) AIR FILTER Husqvarna Engine HV586AE,HV635AE,HV635E
	Tankdeckel (584248702) FUEL CAP Assy, Grey , Husqvarna Brand
	Ölfilter (591165901) OIL FILTER Husqvarna Engines
	Klingengehäuse Kpl. (576384102) BLADE HOUSING ASSY Shaft Length 106.5
	Klingen Halter (544064901) BLADE HOLDER
	Kraftstofffilter (598581801) Fuel Filter Husqvarna Engines HV764,HV586AE, HV635AE
	Riemen (589531201) Riemen
	Kabel Kpl. (501604804) CABLE ASSY L = 1118
	Pedalgummi (586966401) PEDAL RUBBER L = 68mm
	Zündschloss (544442101) IGNITION SWITCH
	Klingengehäuse Kpl. (576384103) BLADE HOUSING ASSY Shaft Length 166
	Feder (506533101) SPRING
	Rad Kpl. (506963001) WHEEL ASSY WITH BEARING
	Klinge (504188210) Mulch/rear discharge blade, 390mm
	Service Kit (536313601) Maintenance Kit with air filter, fuel filter, oil filter, spark plug (x2) and motor oil (x2)
	Riemen (599675902) DRIVE BELT A-profile SPARE PART, KIT
	Zündkerze (590844201) Zündkerze HQT-7
	Sicherungshalter (536982801) FUSE HOLDER 0300351 MTA
	Batterie (547853701) Battery 12V 28Ah
	Lager (506869601) BEARING HALF

Zubehör

	Artikel beschreibung
	Husqvarna Schneeräumschild Für R200 (966978701) Schneeräumschild 107 cm (Rider 200er Serie)
	Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Husqvarna Schneeketten Ohne Spikes (1 Paar) (585666101) Reifengröße 165X60-8
	Husqvarna Schneeräumschild Für R200 (547727501) ARSB2120v2
	Laderampen (505699040) Laderampen, gerade
	Streuwagen 30 (546080401) AGSC257v2
	Husqvarna Anhänger Profi (953511703) Anhänger Profi für P 524X
	Heckgewicht (953534901) Rider 200er/300er Serie
	Husqvarna Walze (546081001) AGRL291v2
	Abdeckplane (505630870) Abdeckung für Rider
	Husqvarna Anbauplattform (546080801) AGBP2102v2
	Anhänger 275 (501008201) Anhänger 275
	Husqvarna Schotterharke (953512401) R 100-400
	Anhänger Promo (967027101) Anhänger Promo
	Rasenlüfter (586636702) Rasenlüfter
	Kehrmaschine R200 (587024701) Kehrmaschine- passend für Rider der 200er Serie
	Husqvarna Kehrbesen 105 Cm (r200) (547289101) ARPB2100v1
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	Entmooser (586636601) Entmooser
	Radgewicht (953515902) Radgewicht
	Streuwagen 75 (546080501) AGSC369v2

Dokumente

Für Husqvarna R 214TC 103 stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 214TC 103 – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 214T R 214Ts R 214TC R 216T AWD R 216Ts AWD 2026

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
