Husqvarna R 214Ts | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 214Ts von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 214Ts (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube Kpl. (577614903)
	1		Getriebe Deckel (578261304)
	1		Schnappverschluss (588462803)
	1		Scharnier (578116501) Left
	1		Scharnier (578116502) Right
	6		Niete (536829501)
	1		Schraube (544400501) M6x19

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung (593164101) STEERING COLUMN LOWER
	1		Abdeckung (548070601) Top
	1		Abdeckung (577729301) Foot plate left
	1		Abdeckung (577729401) Foot plate right
	1		Radabdeckung (577729501) Left
	1		Radabdeckung (577729601) Right
	4		Federmutter (535429101) M6
	14		Schraube (544400501) M6x19
	1		Deckel (577737501)
	1		Sicherungsmutter (577764501)
	1		Abdeckung (599145201)
	1		Abdeckung (548070801) Frame
	1		Abdeckung (548070701) Front
	1		Licht (548301901) LED
	8		Schraube Itxpant (502435301) T50x16
	1		Aggregatabdeckung (578776301) Cutting deck

Nr.	Anzahl im Gerät		Artikel
	7		Schraube (544400501) M6x19
	1		Riemenabdeckung (510222501) Left
	1		Riemenabdeckung (510222502) Right
	1		Riemenabdeckung (510222701) Left
	1		Riemenabdeckung (510222702) Right
	4		Schraube Ihpanm (535425802) M6x20
	1		Riemenabdeckung (510222303) Left
	1		Riemenabdeckung (510222401) Right
	2		Schraube (522557301) M6x8
	1		Riemenabdeckung (510442001) Middle pulley
	1		Riemenabdeckung (510436203)

Nr.	Anzahl im Gerät		Artikel
	2		Aufkleber (578364524)
	1		Aufkleber (578392510)
	1		Etikett (544211401)
	1		Etikett (582570001)
	2		Aufkleber (577062001)
	1		Aufkleber (546284002)

Nr.	Anzahl im Gerät		Artikel
	1		Stütze (578033101)
	4		Schraube Ehhfm (535475212)
	1		Drosselregelung (578023501)
	2		Draht (544301712)
	1		Knopf (506889101)

Nr.	Anzahl im Gerät		Artikel
	1		Halter (582244601)
	2		Lager (506986102)
	1		Halter (506987701)
	1		Haken (506889901)
	2		Schraube Ehhm (725249371)

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (506986301)
	5		Schraube Ehhm (725246751)
	4		Scheibe (734116401)
	5		Sechskantmutter (731231801)
	1		Schraube Ehhm (725246251)
	1		Gelenk (506599301)
	1		Hebel (579596801)
	2		Scheibe (584288604)
	2		Schraube Ehhm (725245171)
	1		Gestänge (506987501)
	2		Sicherungsmutter (732211401)
	1		Frikopplingsstång (506988201)
	1		Feder (506834301)
	1		Riemenspanner Kpl. (506988401)
	1		Riemenspanner (588740401)
	1		Riemenscheibe (506946901)
	1		Schraube Ehhm (725245571)
	1		Scheibe (734116441)
	1		Sicherungsmutter (732211801)
	1		Feder (594924101)
	1		Pendulum (506988801)
	1		Sechskantmutter (731232001)
	1		Expansionsbehälter (506989001)
	1		Tankdeckel Kpl. (590324701)
	1		Schlauchschelle (531406002)

Nr.	Anzahl im Gerät		Artikel
	1		Rahmen (594921402)
	4		Mutter (506916201)

Nr.	Anzahl im Gerät		Artikel
	1		Batterie (547853701) 12V 28Ah
	1		Stundenzähler (587764302)
	1		Hebel (586379401)
	1		Riemen (506836802)
	2		Schraube Ehhm (522622101) M6x20
	2		Mutter (522624301) M6
	1		Schraube Ehhft (725236461) M6x10
	3		Mutter (506899801)
	1		Kabel (576183801) Battery minus
	1		Zündschloss (579434301)
	1		Zündschloss (578261701)
	1		Mutter (544442301)
	1		Schlüssel (544442401)
	1		Verkabelung Kpl. (540486301) Main
	1		Kabel (576183901) Relay-cranking motor
	1		Draht (586223901) Battery plus
	1		Relay (544439801)
	2		Schalter (574316101)
	4		Rivet (544440701)
	1		Schalter (587648401) Seat
	1		Federscheibe (506909701)
	1		Feder (544441201)
	1		Schraube Ehhm (725246451) M8x65
	1		Scheibe (734116401) BRB 8.7x17
	1		Halter (544415701)

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (506986301)
	1		Federscheibe (506986501)
	2		Abstand (506986601)
	1		Riemenscheibe (502451901)
	1		Fan (506986801)
	1		Sicherungsring (735311500)
	1		Rohr (502451601)
	2		Schlauchschelle (531406002)
	1		Ring 22272000120 (582162901)
	1		Stopfen (535402832)
	1		Magnet (505563901)
	1		Werkzeughalter (535402830)
	2		Dichtung (535402837)
	1		Schalthebel (502453201)
	1		Kolben (586904601)
	1		Hebel (535402817)
	1		Federstift (586904501)
	1		Bolzen (535402833)
	1		Hebel (535402838)
	1		Feder (535402839)
	1		Pin Retaining Screw (535402840)
	1		Bolzen (535402841)

Nr.	Anzahl im Gerät		Artikel
	1		Riemen (589531201)
	1		Riemen (599675902)
	1		Riemen (594977801)
	1		Abstandshülse (506509203)
	1		Keil (506555901)
	1		Riemenscheibe (535482401)
	1		Scheibe (506597501)
	1		Screw Unc (506556002)
	1		Riemenführung (587425201)
	2		Schraube Ehhm (725249371)
	2		Sicherungsmutter (732212001)
	1		Riemenspanner Kpl. (535484404)
	1		Dichtung (535485001)
	1		Sicherungsring (735312600)
	1		Feder (506665601)
	1		Riemenscheibe (581916301)
	1		Riemenführung (544405301)
	1		Schraube (586320401)
	1		Welle (581916401)
	1		Schraube Ehhfm (506675402)
	1		Scheibe (734117441)

Nr.	Anzahl im Gerät		Artikel
	1		Halter (594701302)
	2		Schraube Ehhfm (506570103)
	1		Einstellvorrichtung (577999901)
	1		Einstellhebel (588164101)
	2		Lager (584871302)
	1		Height Rod (506908201)
	1		Sechskantmutter (731231801)
	1		Scheibe (734117201)
	1		Kolben (506784601)
	1		Sicherungsmutter (732211801)
	1		Gelenk (578040701)
	1		Scheibe (584288604)
	1		Schraube Ehhfm (506570105)
	1		Verbindungsstange (544227001)
	2		Spannhülse (721618301)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (577915001)
	1		Halter (578053802) From S/N 20253800001
	1		Halter (578053801) Up to S/N 20253799999
	1		Draht (578261501)
	1		Kraftstoffschlauch (504800004)
	1		Tankdeckel (584248702)
	1		Schraube Ehhft (725236461)
	1		Schraube Ehhm (725249371)
	1		Sicherungsmutter (732211601)
	2		Hose Brace (535469701)

Nr.	Anzahl im Gerät		Artikel
	1		Spindel (577659301)
	1		Kugellager (738210504)
	1		Kugellager (738211004)
	1		Sicherungsring (735314010)
	1		Achse (506985901)
	2		Scheibe (506773401) 26x37x2
	1		V-ring (740681421)
	3		Sicherungsring (735312600)
	1		Servolenkung (540604301)
	1		Servolenkung (540604401)
	1		Servolenkung (540604501)
	1		Halter (540631201)
	1		Riemenscheibe (576492501)
	1		Scheibe (734117441) 10.5x30x2.5
	1		Schraube Ehhfm (506675403) M10x45
	2		Seilrolle (506522401)
	1		Welle (506539404)
	2		Federring (735311420)
	1		Kette (506554601)
	1		Gelenk (540985401)
	2		Kabel Kpl. (501604804)
	2		Sechskantmutter (731232001) M10
	1		Klammer (544427301)
	2		Sicherungsmutter (732212001) M10 lock
	1		Feder (547201201)
	1		Lagergehäuse Kpl. (541124001)
	1		Achse (547223901)
	1		Sicherungsring (735311700)
	4		Schraube Ehhfm (506570104) M8x20
	1		Bediener (587080901)
	1		Lenkrad (593166102)
	1		Einstellhebel (593149501)
	1		Befestigungsplatte (593605201)
	1		Bolzen (593149401)
	1		Feder (593868801)
	1		Halter (546529601)
	1		Kette (540984102)
	1		Zapfwelle (546529801)
	1		Antriebsmotor (547228001)
	2		Kugellager (738210304)
	1		Kugellager (738210204)
	2		Schraube Itxpant (502435301)
	1		Scheibe (734116441)
	1		Schraube (725244951)
	1		Sicherungsring (735313310)
	4		Schraube Ehhm (725232571)
	4		Schraube (522635601)
	1		Sicherungsring (735313110)

Nr.	Anzahl im Gerät		Artikel
	1		Hubhebel Kpl. (590880601)
	1		Lager (588926901)
	1		Kolben (525406601)
	1		Amboss (588927101)
	4		Spannhülse (721618301)
	1		Hubarm (588927001)
	1		Schraube (725249751)
	1		Sechskantmutter (731232001)
	1		Stange (588927401)
	1		Amboss (588927301)
	1		Feder (588927501)
	2		Rad (506905601)
	1		Welle (582871901)
	1		Welle (582871902)
	2		Federring (735311820)
	1		Kette (506554609)
	1		Gelenk (506554701)
	1		Verbindungsstange (544456901)
	1		Gelenk (544378601)
	1		Federring (735311420)
	1		Verbindungsstange (544448801)
	1		Scheibe (734116441)

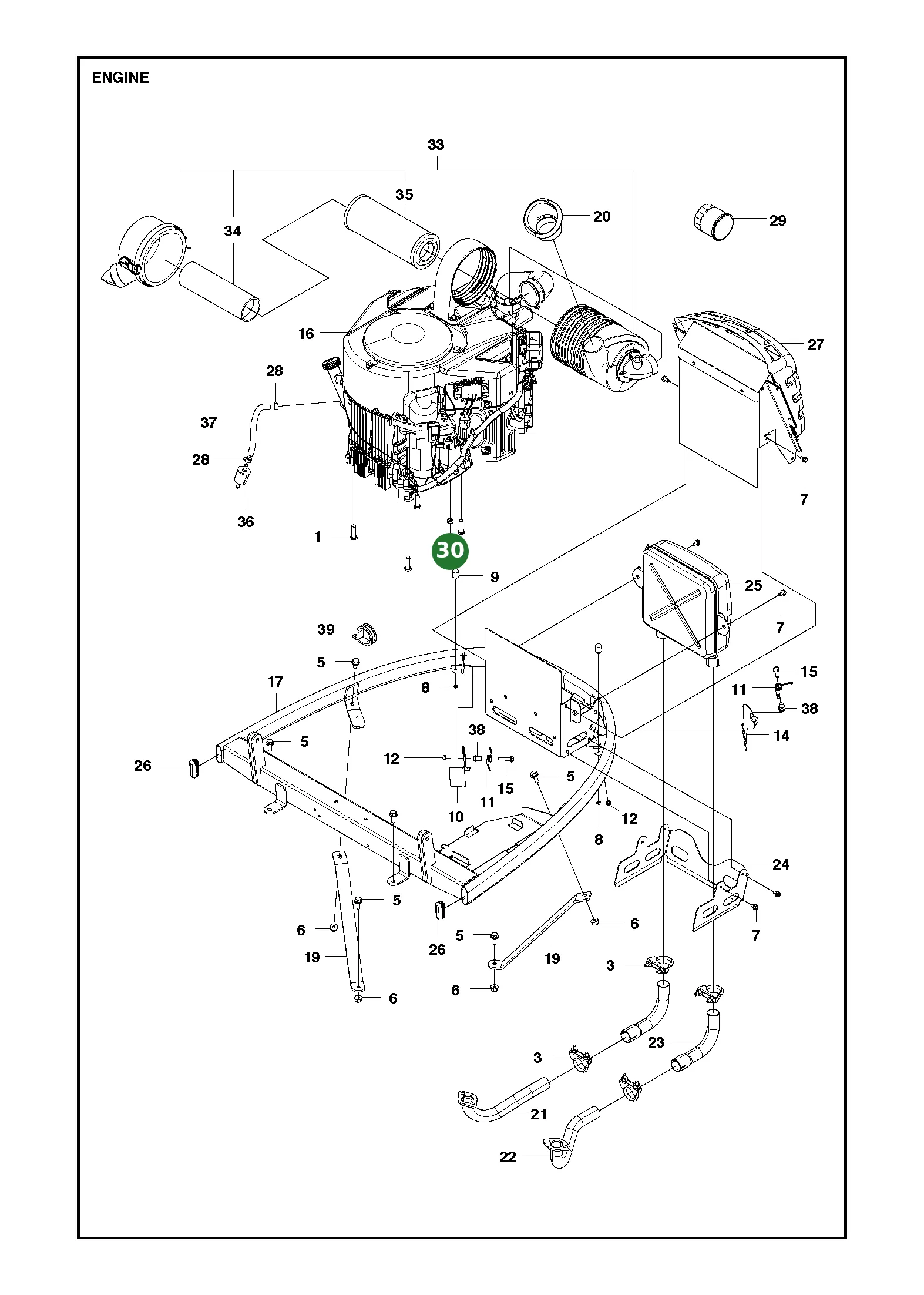

Nr.	Anzahl im Gerät		Artikel
	1		Hv 586ae (531262201)
	4		Gewindestift (578207501)
	1		Schraube (725545101)
	6		Sicherungsmutter (732211801)
	1		Zwischenstück (529890801)
	1		Schutz (529904101)
	1		Schalldämpfer (577813603)
	2		Schraube Ehhft (725236461)
	1		Klemmen Kpl. (501152201)
	1		Schutz (577818502)
	2		Schraube Ehhfm (506597401)
	2		Federscheibe (506839401)
	1		Fangbügel (529905701)
	4		Schraube Ehhfm (506570104)
	1		Stopfen (532428287)
	2		Schraube Ehhfm (535475212)
	1		Schutz (531223801)

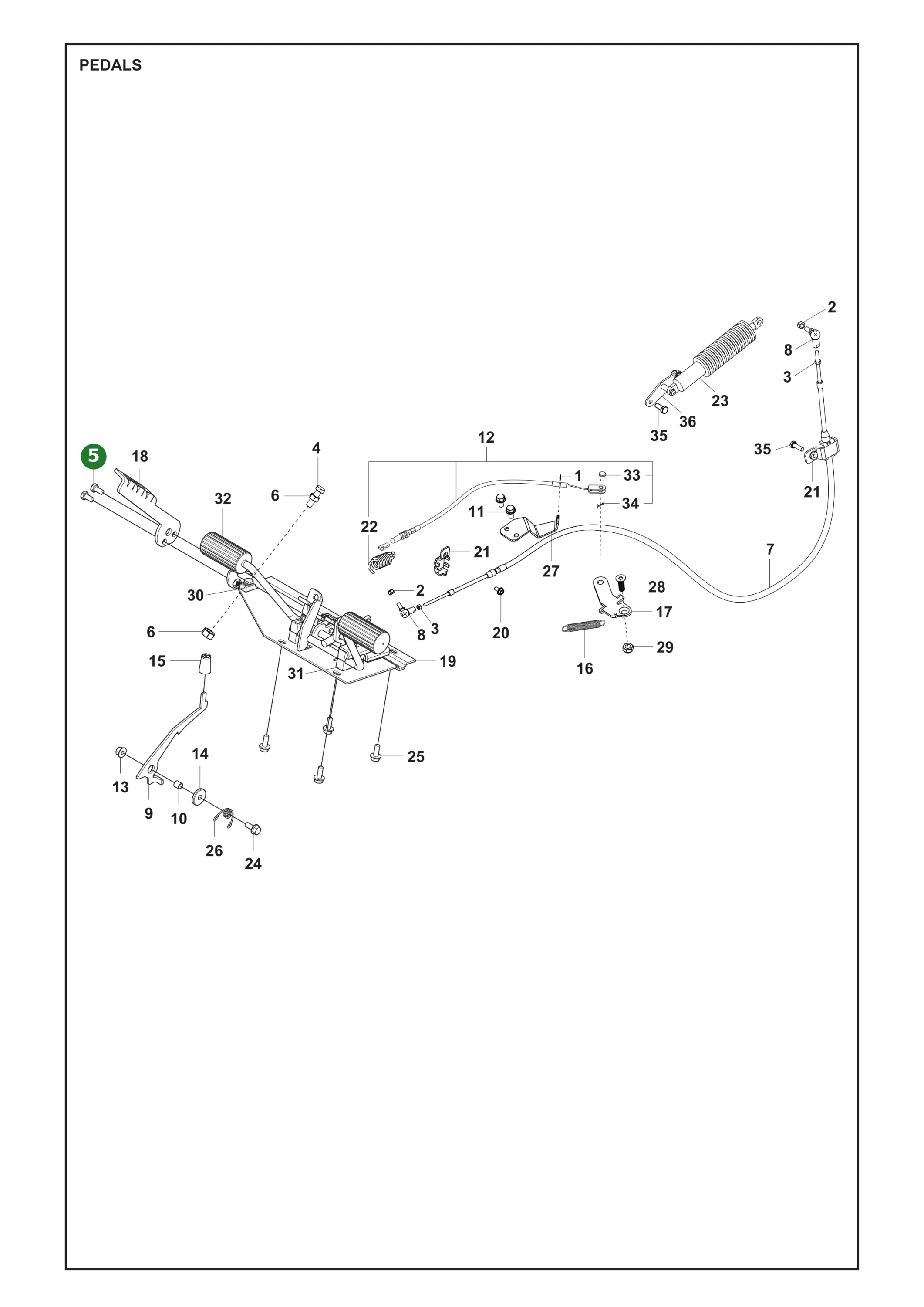

Nr.	Anzahl im Gerät		Artikel
	1		Pedalplatte Kpl. (597935402)
	1		Knopf (586727401)
	4		Schraube Ehhfm (506570104)
	1		Bremshebel Kpl. (544403101)
	2		Schraube Ehhft (725236461)
	1		Bremsfeder (506946301)
	1		Bremsleitung (506992701)
	1		Federring (735310920)
	1		Zugfeder (506535603)
	1		Regulierung (582152001)
	2		Kugelgelenk (578776801)
	2		Sicherungsmutter (732211601)
	2		Sechskantmutter (731231401)
	1		Halter (522430801)
	1		Schraube Ehhfm (535475212)
	1		Rolle (535459901)
	1		Platte (535459601)
	1		Feder (535459501)
	4		Lagerblock (506506501)
	1		Lagerblock (506954101)
	1		Platte (506804101)
	1		Pedalgummi (586966401)
	1		Pedalgummi (586966402)
	1		Klammer (506566501)
	1		Schraube Ehhft (725236461)

Nr.	Anzahl im Gerät		Artikel
	2		Laufrad (523012202)
	2		Felge (523034501)
	4		Reifen (535460001)
	4		Ventil Kpl. (506574301)
	2		Laufrad (523012602)
	1		Felge (523034801)
	2		Abstandsscheibe (599513501) Rear
	4		Scheibe (506504805) 20.5x30x1.5
	4		Federring (506899001)
	2		Radkappe (544353501)
	2		Radkappe (544353502)
	2		Schraube Ehhft (725245961) M8x40
	2		Radachse (597465401)

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (589345701)
	1		Sitzhalterung Kpl. (501131501)
	2		Schraube Ehhfm (506597401)
	1		Druckfeder (506915301)
	1		Scheibe (734117441)
	1		Schraube Ehhm (725249371)
	2		Knopf (585065203)
	2		Bushing (506565301)
	2		Scheibe (734116441)
	2		Schraube Ehhm (725245171)

Nr.	Anzahl im Gerät		Artikel
	1		Geräterahmen (578177401)
	2		Collar Screw (506895801)
	2		Sicherungsmutter (732252201)
	2		Feder (506837601)
	2		Ring Bolt (506837701)
	4		Sechskantmutter (731232001)
	2		Scheibe (734117201)
	1		Spring Cotter (721680251)

Zubehör

	Artikel beschreibung
	Laderampen (505699040) Laderampen, gerade
	Husqvarna Mähdeck Combi 103 (967152301) 200er Serie
	Anhänger Promo (967027101) Anhänger Promo
	Husqvarna Schneeräumschild Für R200 (966978701) Schneeräumschild 107 cm (Rider 200er Serie)
	Radgewicht (953515902) Radgewicht
	Streuwagen 75 (546080501) AGSC369v2
	Heckgewicht (953534901) Rider 200er/300er Serie
	Kehrmaschine R200 (587024701) Kehrmaschine- passend für Rider der 200er Serie
	Entmooser (586636601) Entmooser
	Husqvarna Schneeketten Ohne Spikes (1 Paar) (585666101) Reifengröße 165X60-8
	Husqvarna Kehrbesen 105 Cm (r200) (547289101) ARPB2100v1
	Husqvarna Schotterharke (953512401) R 100-400
	Husqvarna Anhänger Profi (953511703) Anhänger Profi für P 524X
	Abdeckplane (505630870) Abdeckung für Rider
	Mähdeck Combi 94 (967152201) 200er Serie
	Streuwagen 30 (546080401) AGSC257v2
	Husqvarna Schneeräumschild Für R200 (547727501) ARSB2120v2
	Rasenlüfter (586636702) Rasenlüfter
	Husqvarna Walze (546081001) AGRL291v2
	Anhänger 275 (501008201) Anhänger 275
	Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	Husqvarna Anbauplattform (546080801) AGBP2102v2

Dokumente

Für Husqvarna R 214Ts stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 214Ts – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 214T R 214Ts R 214TC R 216T AWD R 216Ts AWD 2026

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
