Husqvarna R 214Ts | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 214Ts von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für R 214Ts

Nr.	Anzahl im Gerät		Artikel
	1		Rahmen 2WD grau (594921402)
	4		Blindnietmutter M8x16.5 (506916201)

Nr.	Anzahl im Gerät		Artikel
	1		Halter Getriebe MST/K46 (582244601)
	2		Gleitlager (506986102)
	1		Halter Steuerzug hinten (506987701)
	1		Anhängekupplung (506889901)
	2		Sechskantschraube M10x25 (725249371)

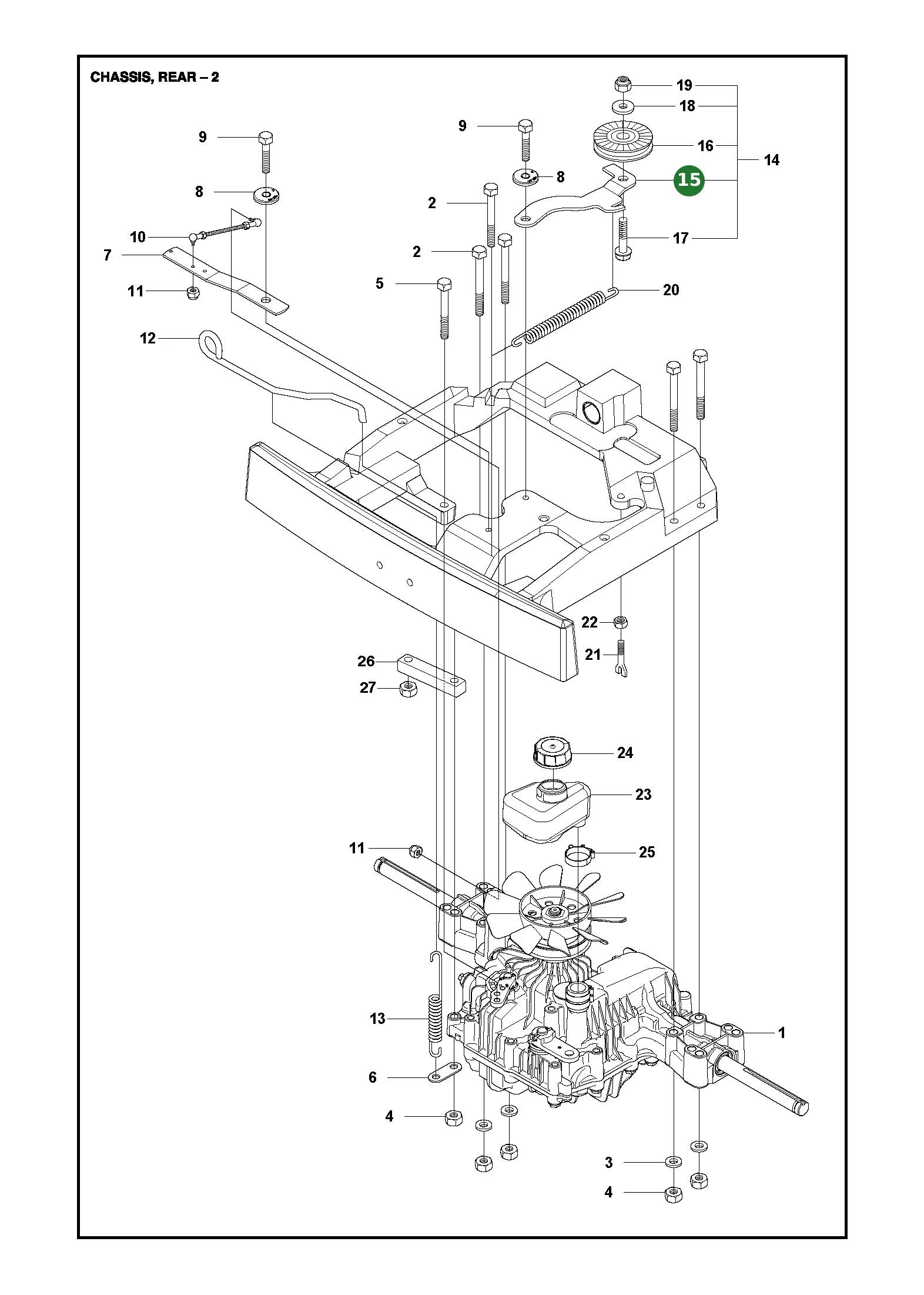

Nr.	Anzahl im Gerät		Artikel
	1		Hydrostat-Getriebe K46H (506986301)
	5		Sechskantschraube M8x80 (725246751)
	4		Scheibe BRB 8.4x17 (734116401)
	5		Sechskantmutter M8 (731231801)
	1		Sechskantschraube M8x55/22 (725246251)
	1		Gelenk Bypass-Gestänge (506599301)
	1		Freilaufhebel Getriebe K46/K574 (579596801)
	2		Kunststoffscheibe (584288604)
	2		Sechskantschraube M8x20 (725245171)
	1		Einstellgestänge Bypass-Gestänge (506987501)
	2		Sicherungsmutter M5 (732211401)
	1		Freilaufstange Getriebe (506988201)
	1		Feder (506834301)
	1		Riemenspanner-Baugruppe (506988401)
	1		Riemenspannerarm Getriebe (588740401)
	1		Riemenspannrolle (506946901)
	1		Sechskantschraube M8x30 (725245571)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Sicherungsmutter M8 (732211801)
	1		Feder Riemenspanner (594924101)
	1		Pendel Chassisaufnahme hinten (506988801)
	1		Sechskantmutter M10 (731232001)
	1		Expansionsbehälter Getriebe (506989001)
	1		Tankdeckel Expansionsbehälter (590324701)
	1		Schlauchschelle (531406002)

Nr.	Anzahl im Gerät		Artikel

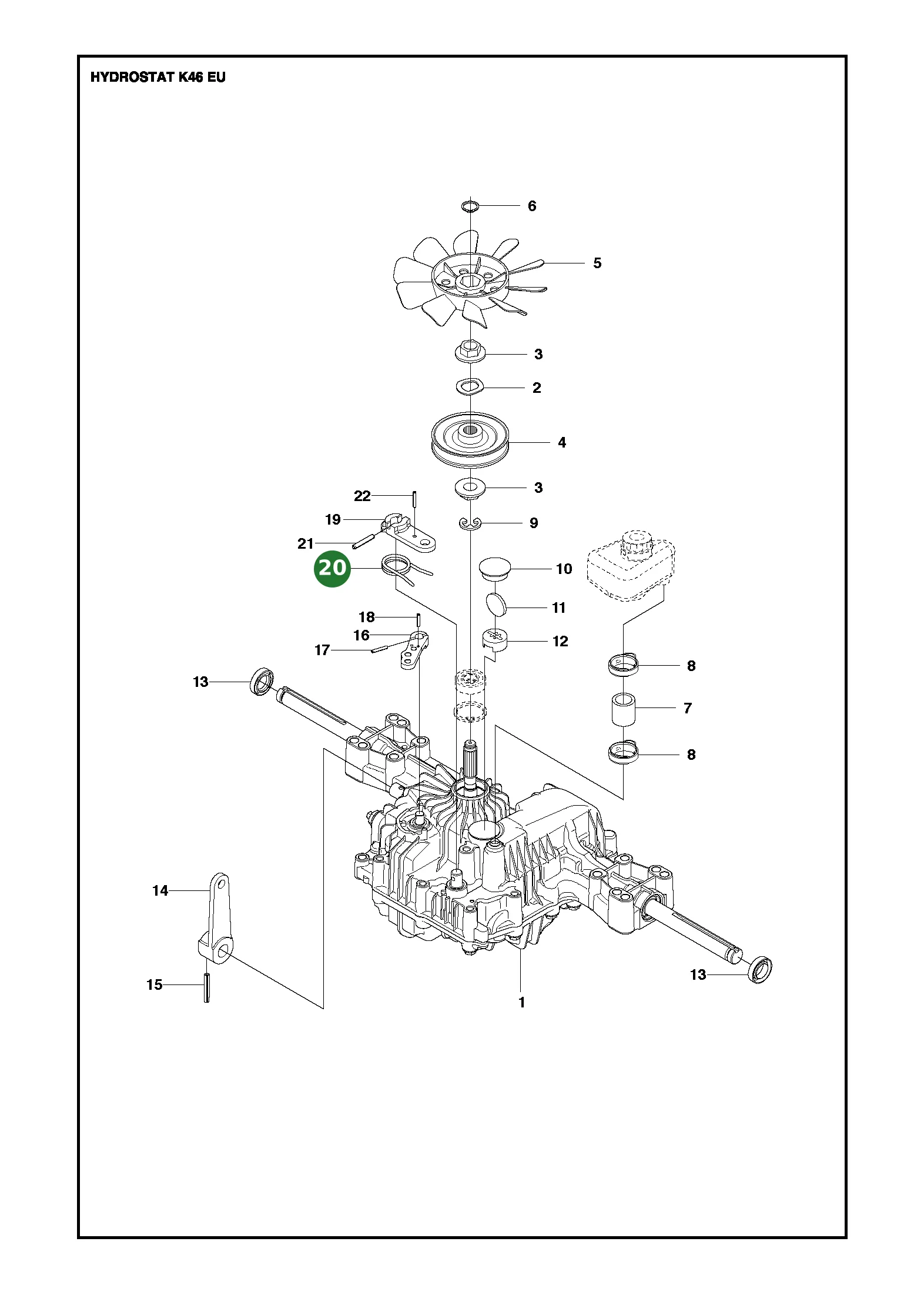

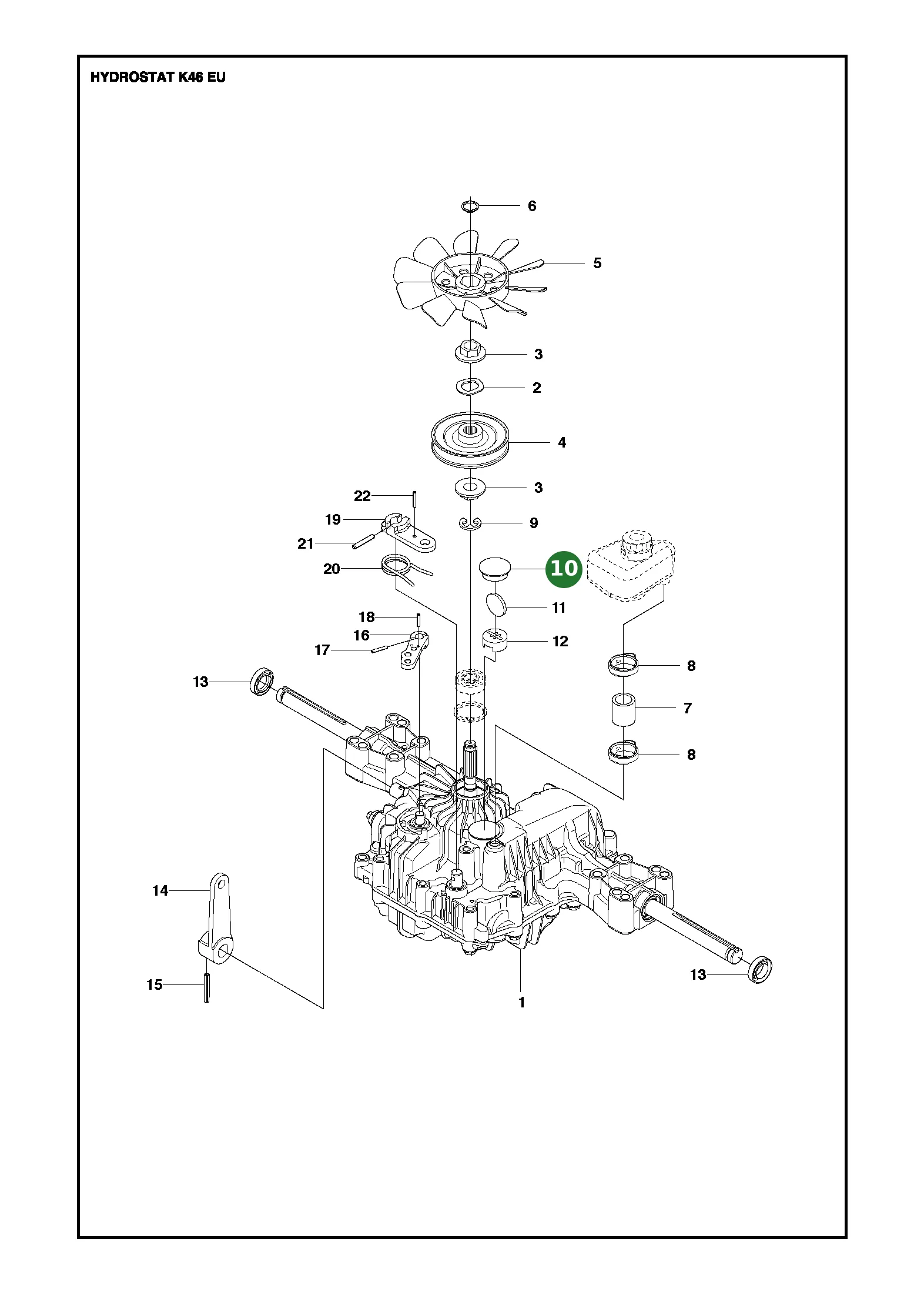

	1		Hydrostat-Getriebe K46H (506986301)
	1		Federscheibe Riemenscheibe (506986501)
	2		Abstandshalter 10mm Riemenscheibe (506986601)
	1		Riemenscheibe Ausführung B (502451901)
	1		Lüfterrad Getriebeeingangswelle (506986801)
	1		Sicherungsring SGA 13x1 (735311500)
	1		Rohr Getriebeanschluss (502451601)
	2		Schlauchschelle (531406002)
	1		Sicherungsclip Riemenscheibe (582162901)
	1		Stopfen Getriebegehäuse (535402832)
	1		Magnet Getriebehalter (505563901)
	1		Werkzeughalter (535402830)
	2		Dichtung Achswelle 19x32x8 (535402837)
	1		Schalthebel (502453201)
	1		Halteschraube Schalthebel (586904601)
	1		Hebel Schaltgestänge unten (535402817)
	1		Spannstift unterer Hebel (586904501)
	1		Bolzen unterer Hebel (535402833)
	1		Hebel Schaltgestänge oben (535402838)
	1		Rückholfeder Schaltgestänge (535402839)
	1		Halteschraube oberer Hebel (535402840)
	1		Bolzen oberer Hebel vertikal (535402841)

Nr.	Anzahl im Gerät		Artikel

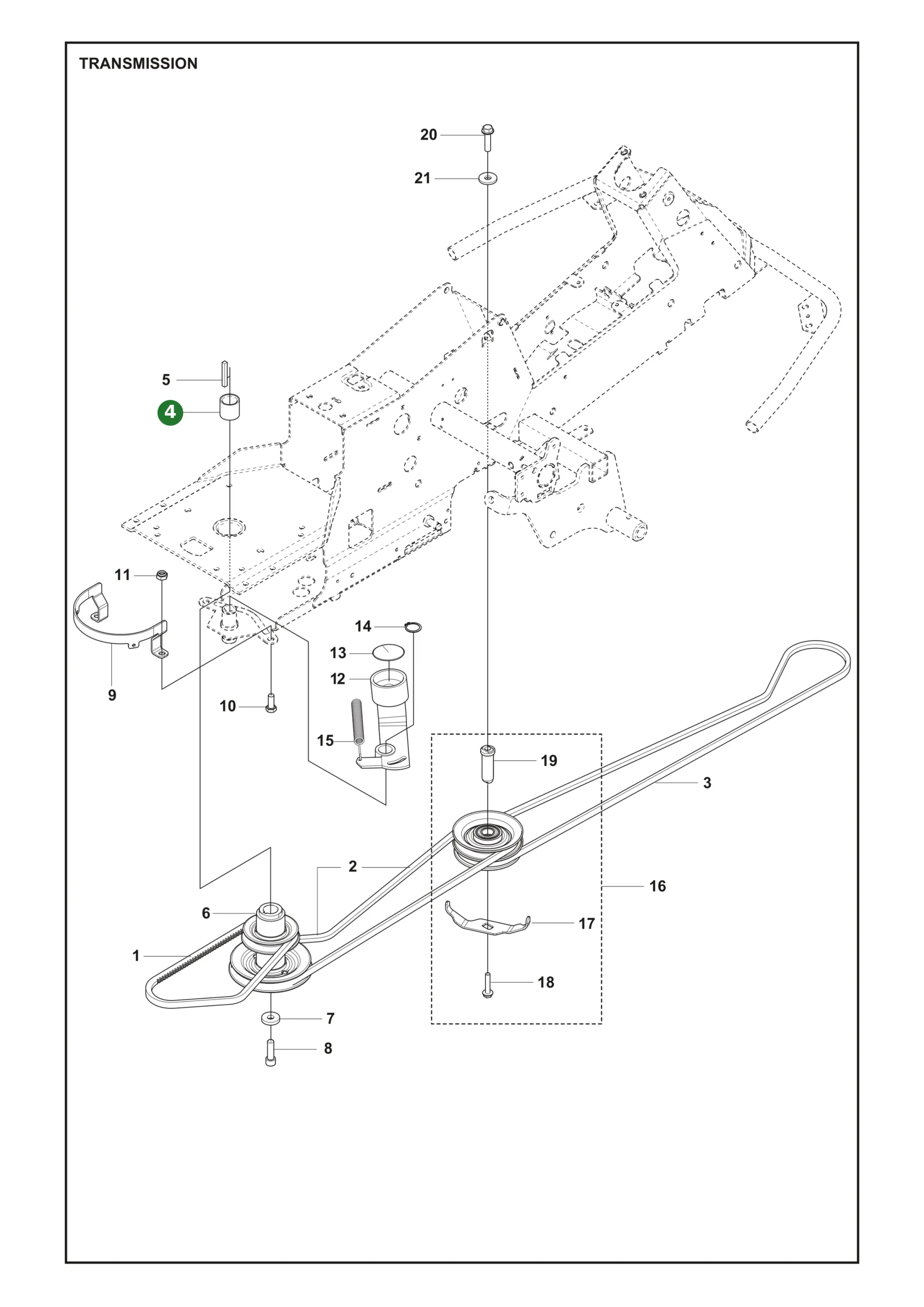

	1		Riemen Fahrantrieb XPA Ld=800mm (589531201)
	1		Riemen Fahrantrieb oben A-Profil (599675902)
	1		Riemen Fahrantrieb unten 1950mm (594977801)
	1		Abstandshülse Motorriemenscheibe 52mm (506509203)
	1		Passfeder 6.3x6.3x50 (506555901)
	1		Riemenscheibe Motorwelle (535482401)
	1		Scheibe Riemenscheiben und PTO-Kupplung (506597501)
	1		Innensechskantschraube 7/16-20UNF x 1.5 Zoll (506556002)
	1		Riemenführung gebogen (587425201)
	2		Sechskantschraube M10x25 (725249371)
	2		Sicherungsmutter M10 (732212001)
	1		Riemenspanner Fahrantrieb oben (535484404)
	1		Dichtung Riemenspanner (535485001)
	1		Sicherungsring SGA 25x1.2 (735312600)
	1		Zugfeder Riemenspanner (506665601)
	1		Riemenscheiben-Baugruppe Mitte (581916301)
	1		Riemenführung unten mittlere Riemenscheibe (544405301)
	1		Schraube M8x25 (586320401)
	1		Welle mittlere Riemenscheibe (581916401)
	1		Schraube M10x40 (506675402)
	1		Scheibe 10.5x30x2.5mm (734117441)

Nr.	Anzahl im Gerät		Artikel
	1		Pedalplatte Hydrostatpedal (597935402)
	1		Bedienknopf (586727401)
	4		Schraube M8x20 (506570104)
	1		Bremshebel Pedalsteuerung (544403101)
	2		Schraube M6x10 (725236461)
	1		Bremsfeder (506946301)
	1		Bremszug Pedalsteuerung (506992701)
	1		Sicherungsring 5x0.7 (735310920)
	1		Zugfeder (506535603)
	1		Steuerzug Getriebe 1700mm (582152001)
	2		Kugelgelenk M6 (578776801)
	2		Sicherungsmutter M6 (732211601)
	2		Sechskantmutter M5 (731231401)
	1		Halter Steuerzug (522430801)
	1		Schraube M6x12 (535475212)
	1		Rolle Fahrpedalsteuerung (535459901)
	1		Schutzblech Pedalsteuerung (535459601)
	1		Rückholfeder Pedalsteuerung (535459501)
	4		Lagerblock doppelt Pedalgestänge (506506501)
	1		Lagerblock einzeln Pedalgestänge (506954101)
	1		Verstärkungsplatte Pedalsteuerung (506804101)
	1		Pedalgummi 68mm Hydrostatpedal (586966401)
	1		Pedalgummi 102mm Bremspedal (586966402)
	1		Clip Steuer- und Bedienzüge (506566501)
	1		Schraube M6x10 (725236461)

Nr.	Anzahl im Gerät		Artikel
	2		Vorderrad mit Felge Reifen und Lager (523012202)
	2		Felge Vorderrad mit Lager (523034501)
	4		Reifen 170/60-8 Starco Turf Grip Pro (535460001)
	4		Reifenventil (506574301)
	2		Hinterrad mit Keilnut (523012602)
	1		Felge Hinterrad mit Keilnut (523034801)
	2		Abstandshülse Hinterrad L=36.5mm (599513501) Rear
	4		Scheibe 20.5/30x1.5 (506504805) 20.5x30x1.5
	4		Sicherungsring Welle (506899001)
	2		Radkappe 30mm grau (544353501)
	2		Radkappe 50mm (544353502)
	2		Schraube M8x40 (725245961) M8x40
	2		Radachse Vorderrad (597465401)

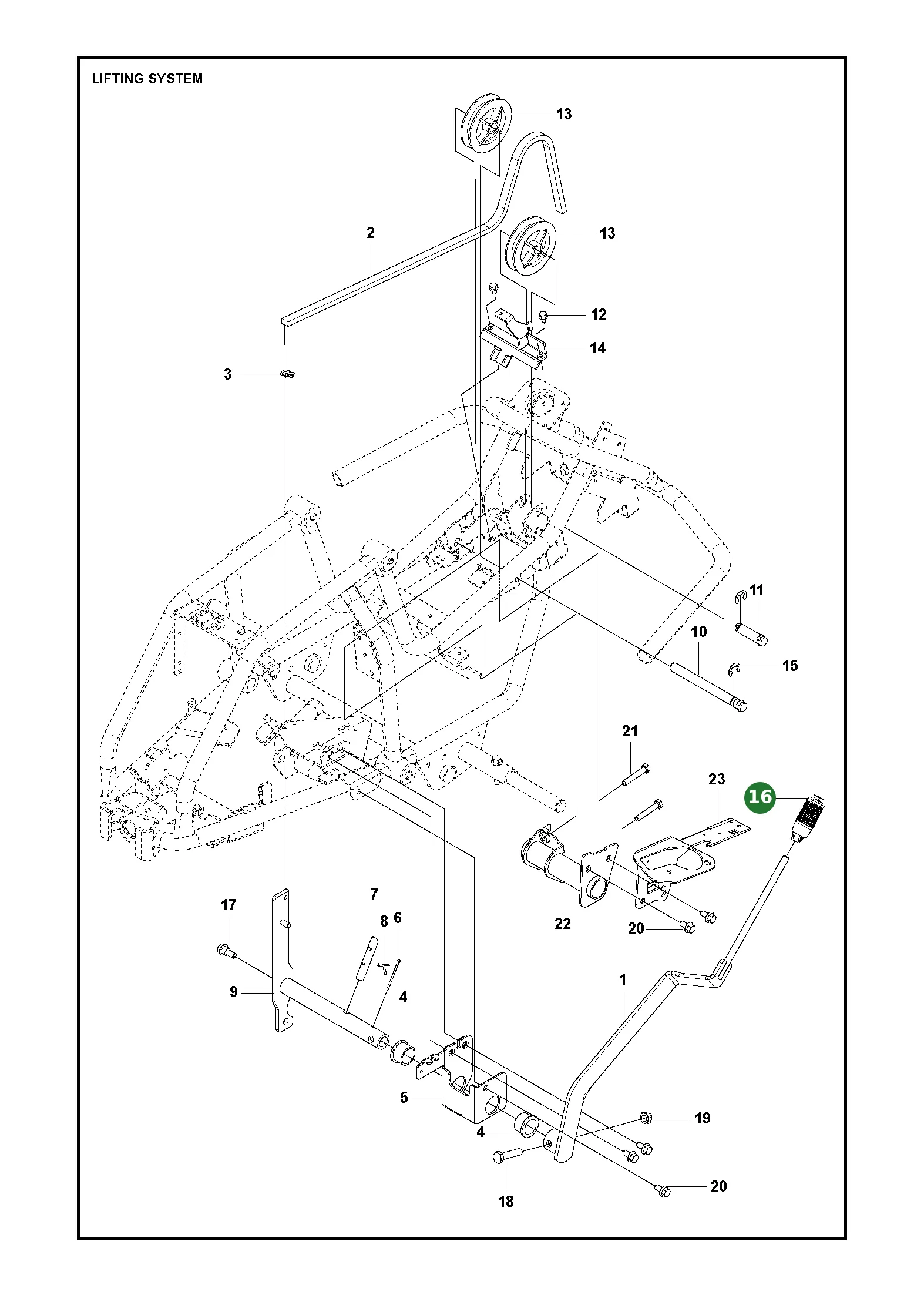

Nr.	Anzahl im Gerät		Artikel
	1		Halter Höhenverstellung grau (594701302)
	2		Schraube M8x16 (506570103)
	1		Höhenverstellung (577999901)
	1		Griff Höhenverstellhebel (588164101)
	2		Flansch-Gleitlager 16/20x15 (584871302)
	1		Stange Höhenverstellung (506908201)
	1		Sechskantmutter M8 (731231801)
	1		Unterlegscheibe (734117201)
	1		Stift 14x32 (506784601)
	1		Sicherungsmutter M8 (732211801)
	1		Gelenk Höhenverstellung (578040701)
	1		Kunststoffscheibe (584288604)
	1		Schraube M8x25 (506570105)
	1		Verbindungsstange Höhenverstellung (544227001)
	2		Splint 3.2x25 (721618301)

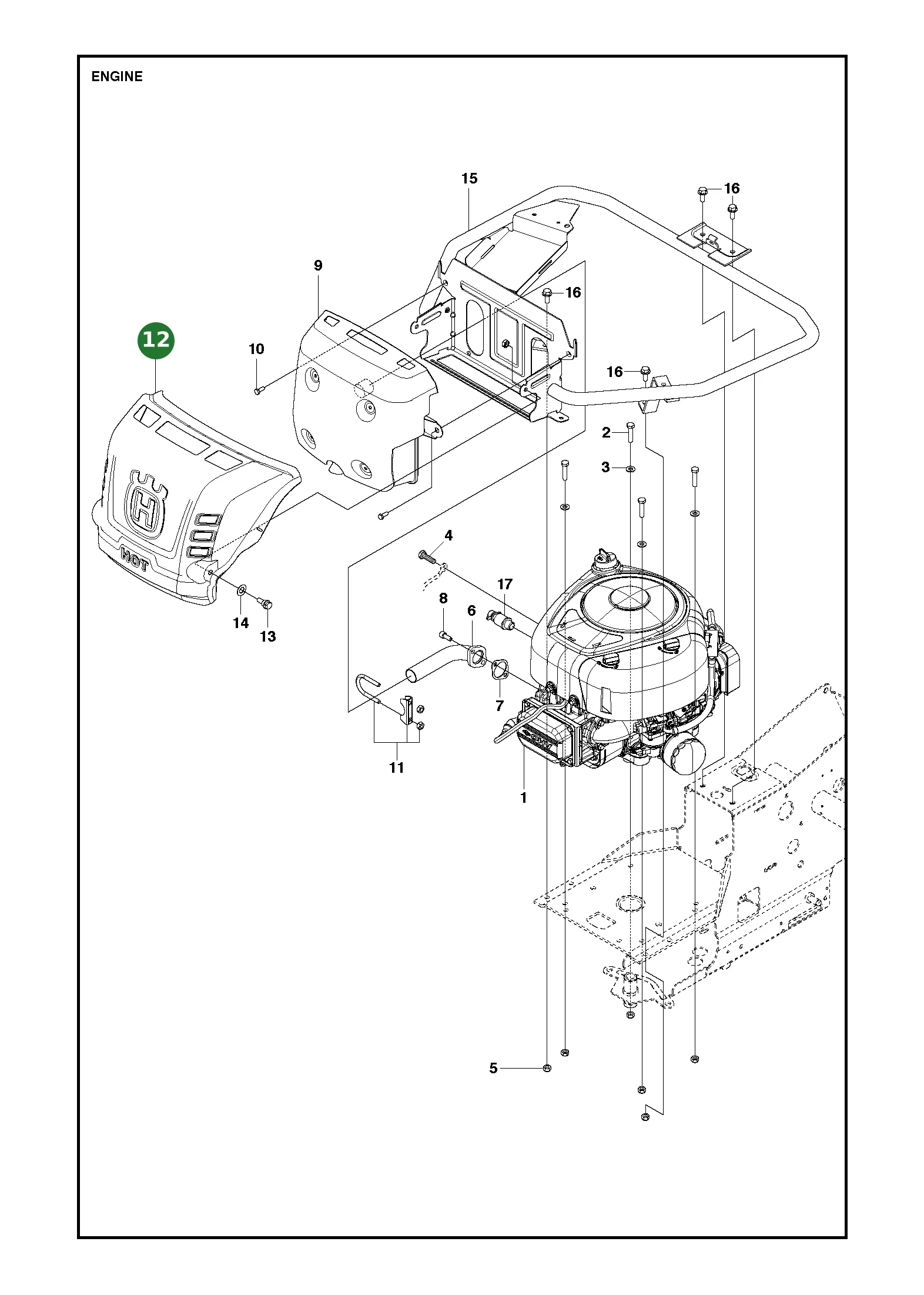

Nr.	Anzahl im Gerät		Artikel
	1		Benzinmotor HV 586AE (531262201)
	4		Gewindestift M8x1.25 / 3/8-16 (Zollgewinde) (578207501)
	1		Zylinderschraube M8x20 (725545101)
	6		Sicherungsmutter M8 (732211801)
	1		Abgaskrümmer zweiflutig (529890801)
	1		Hitzeschutzblech Abgaskrümmer (529904101)
	1		Schalldämpfer Einlass rechts (577813603)
	2		Schraube M6x10 (725236461)
	1		Auspuffschelle (501152201)
	1		Hitzeschutz grau (577818502)
	2		Bundschraube M8x23 (506597401)
	2		Federscheibe 12.2x23x1.0 (506839401)
	1		Motorrahmen R200 grau (529905701)
	4		Schraube M8x20 (506570104)
	1		Ölablassventil (532428287)
	2		Schraube M6x12 (535475212)
	1		Hitzeschutzblech Schalldämpfer (531223801)

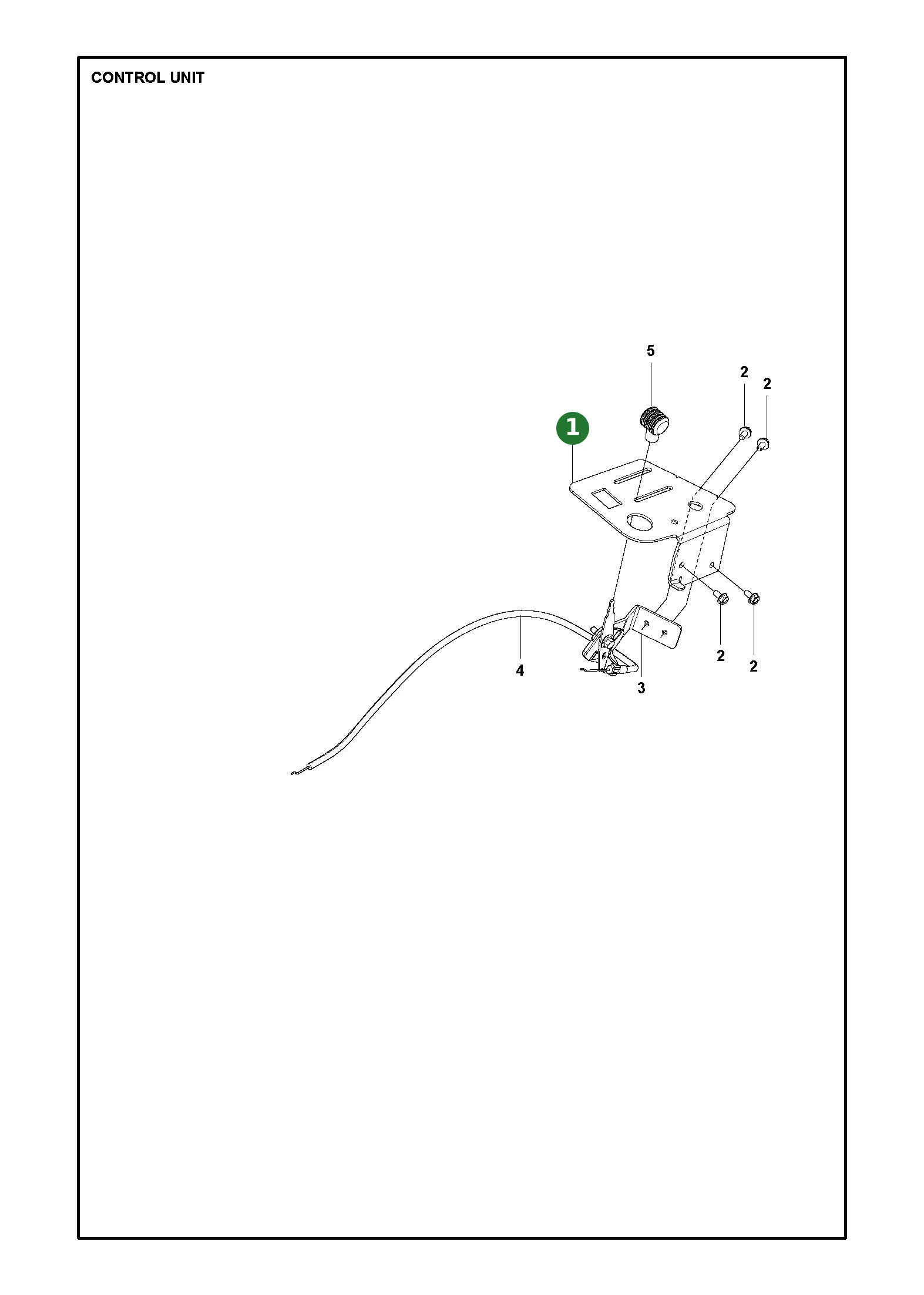

Nr.	Anzahl im Gerät		Artikel

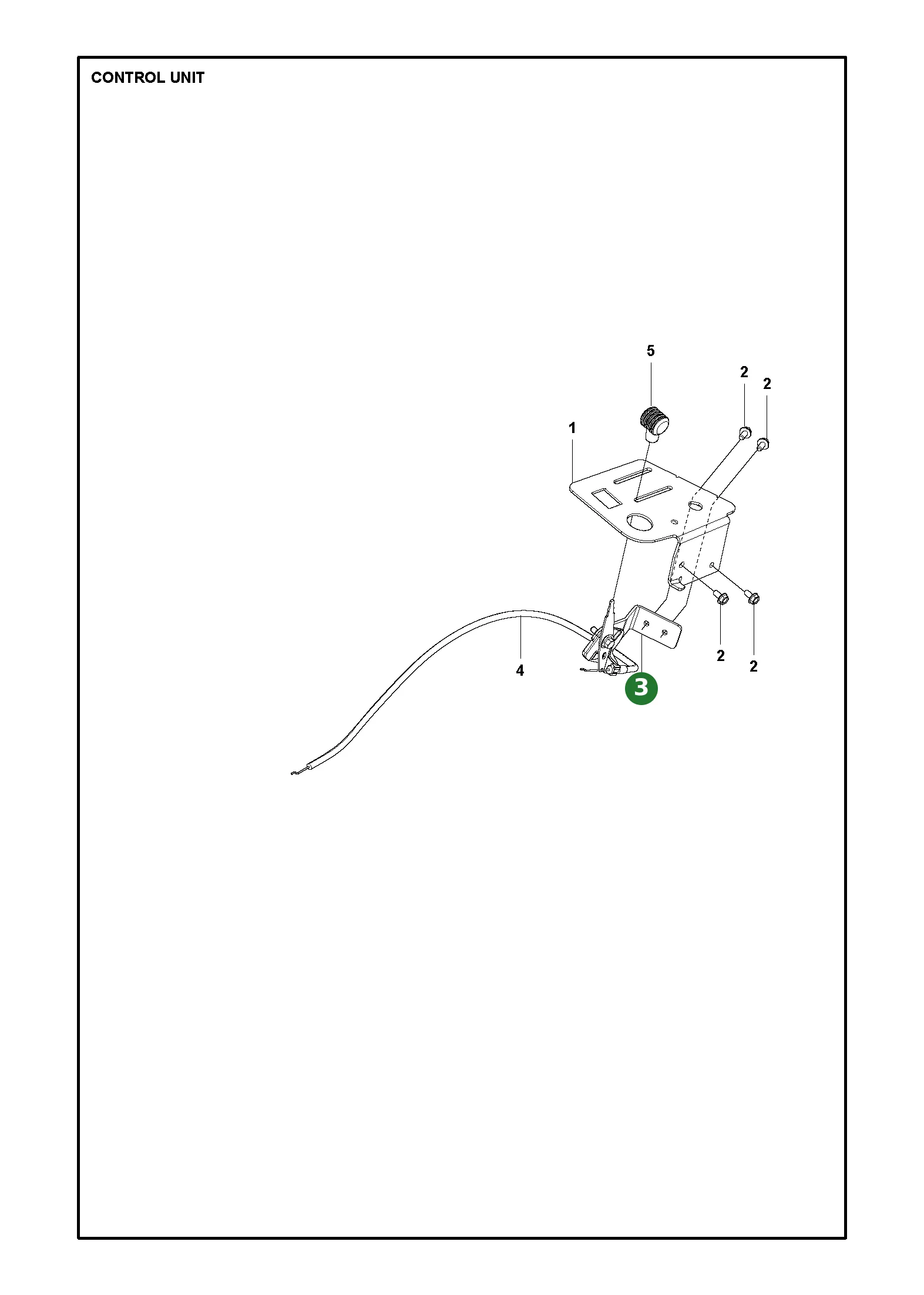

	1		Stützplatte Gas- und Chokebedienung (578033101)
	4		Schraube M6x12 (535475212)
	1		Gashebel Einzelausführung (578023501)
	2		Gas-/Chokezug 1310mm (544301712)
	1		Knopf Gasregelung grau (506889101)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (EU-Ausführung) (577915001)
	1		Halter Kraftstofftank (578053802) From S/N 20253800001
	1		Halter Kraftstofftank (578053801) Up to S/N 20253799999
	1		Haltedraht Kraftstofftank L=585mm (578261501)
	1		Kraftstoffschlauch 400mm (504800004)
	1		Tankdeckel grau (584248702)
	1		Schraube M6x10 (725236461)
	1		Sechskantschraube M10x25 (725249371)
	1		Sicherungsmutter M6 (732211601)
	2		Schlauchhalter (535469701)

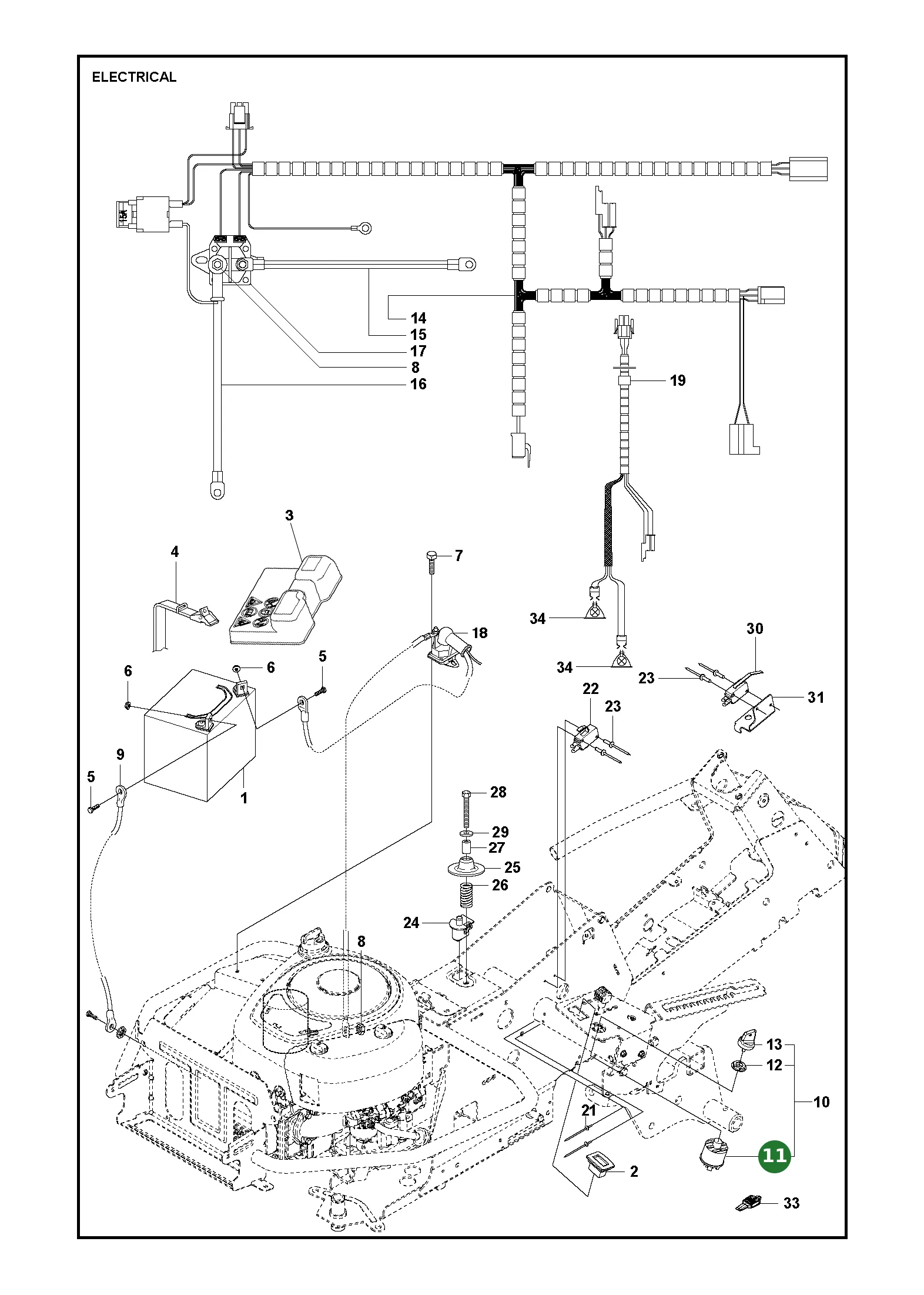

Nr.	Anzahl im Gerät		Artikel
	1		Akku (547853701) 12V 28Ah
	1		Betriebsstundenzähler mit Serviceanzeige (587764302)
	1		Öffnungshebel (586379401)
	1		Akkuspannband L=380 (506836802)
	2		Sechskantschraube M6x20 A2-70 (522622101) M6x20
	2		Mutter M6 A2-70 (522624301) M6
	1		Schraube M6x10 (725236461) M6x10
	3		Mutter 1/4 UNC (Zollgewinde) (506899801)
	1		Minuskabel Akku (576183801) Battery minus
	1		Schlüsselschalter 4-stufig mit Lichtstellung (579434301)
	1		Gehäuse Schlüsselschalter (578261701)
	1		Mutter Zündschloss (544442301)
	1		Zündschlüssel (544442401)
	1		Hauptkabelsatz (540486301) Main
	1		Kabel Starterrelais (576183901) Relay-cranking motor
	1		Pluskabel Akku 185mm (586223901) Battery plus
	1		Starterrelais (544439801)
	2		Mikroschalter (574316101)
	4		Niete 3x16 (544440701)
	1		Sitzschalter 4-polig (587648401) Seat
	1		Federscheibe Sitzschalter (506909701)
	1		Druckfeder Sitzschalter (544441201)
	1		Sechskantschraube M8x65/22 (725246451) M8x65
	1		Scheibe BRB 8.4x17 (734116401) BRB 8.7x17
	1		Halter Mikroschalter (544415701)

Nr.	Anzahl im Gerät		Artikel
	1		Sitz mit niedriger Rückenlehne (589345701)
	1		Sitzhalterung grau (501131501)
	2		Bundschraube M8x23 (506597401)
	1		Druckfeder Sitzfederung (506915301)
	1		Scheibe 10.5x30x2.5mm (734117441)
	1		Sechskantschraube M10x25 (725249371)
	2		Knopf M8 Sitzverstellung (585065203)
	2		Buchse Sitzhalterung (506565301)
	2		Scheibe 8.4/25x2mm (734116441)
	2		Sechskantschraube M8x20 (725245171)

Nr.	Anzahl im Gerät		Artikel
	2		Aufkleber Motorhaube R 214Ts (578364524)
	1		Aufkleber Bedienfeld (578392510)
	1		Warnaufkleber Bypass (544211401)
	1		Start-/Warnaufkleber (582570001)
	2		Aufkleber Logo 170mm (577062001)
	1		Aufkleber Zugkraft 190N (546284002)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube HV500AE (577614903)
	1		Getriebeabdeckung grau (578261304)
	1		Schnappverschluss grau (588462803)
	1		Scharnier Motorhaube links (578116501) Left
	1		Scharnier Motorhaube rechts (578116502) Right
	6		Blindniete 4x12mm (536829501)
	1		Gewindefurchende Schraube M6x14.5 mit Scheibe (544400501) M6x19

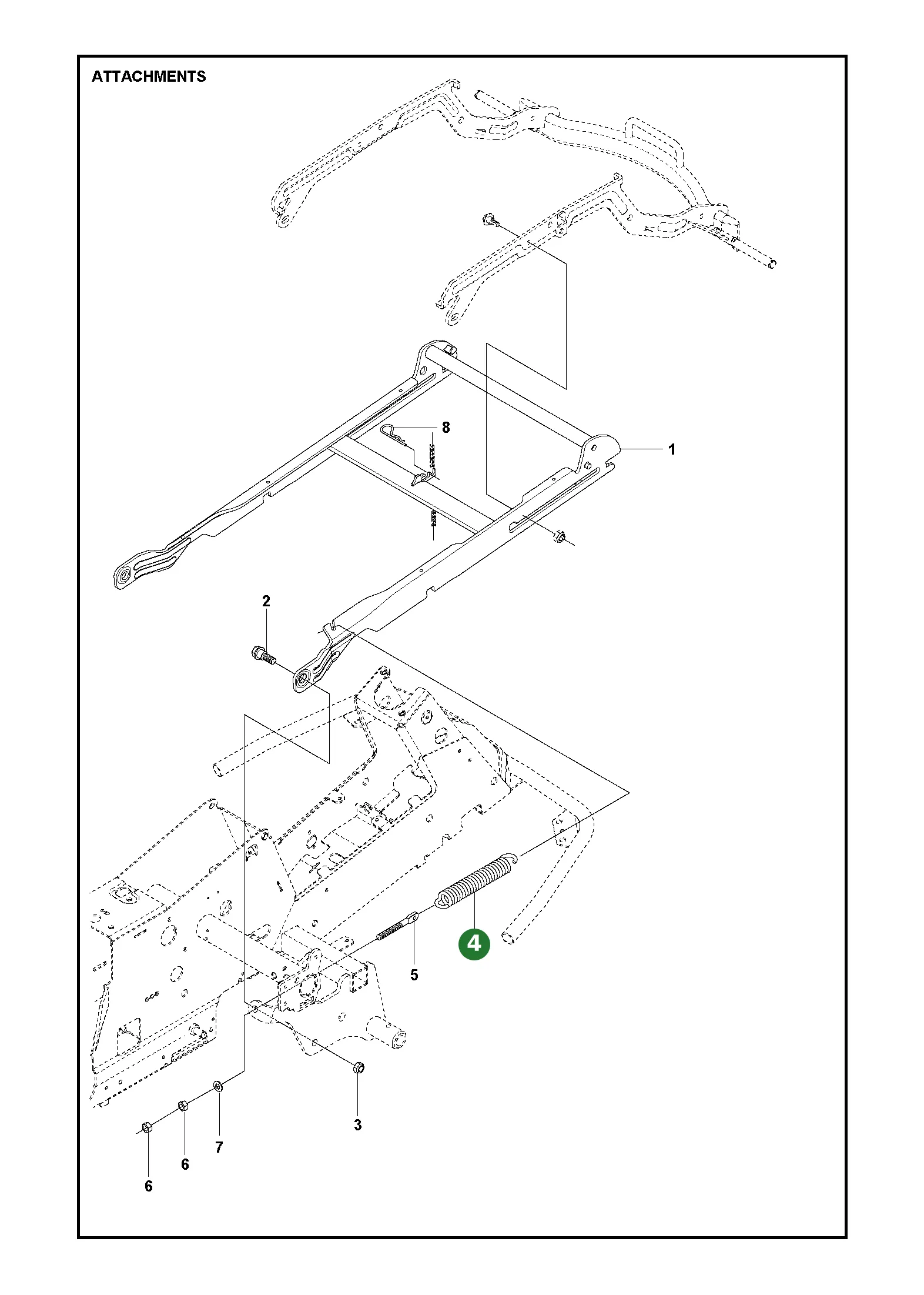

Nr.	Anzahl im Gerät		Artikel
	1		Anbaurahmen Mähdeck C94/103 grau (578177401)
	2		Bundschraube (506895801)
	2		Sicherungsmutter M12 (732252201)
	2		Zugfeder Geräterahmen (506837601)
	2		Ringschraube Federbefestigung (506837701)
	4		Sechskantmutter M10 (731232001)
	2		Unterlegscheibe (734117201)
	1		Federstecker Größe 3 (721680251)

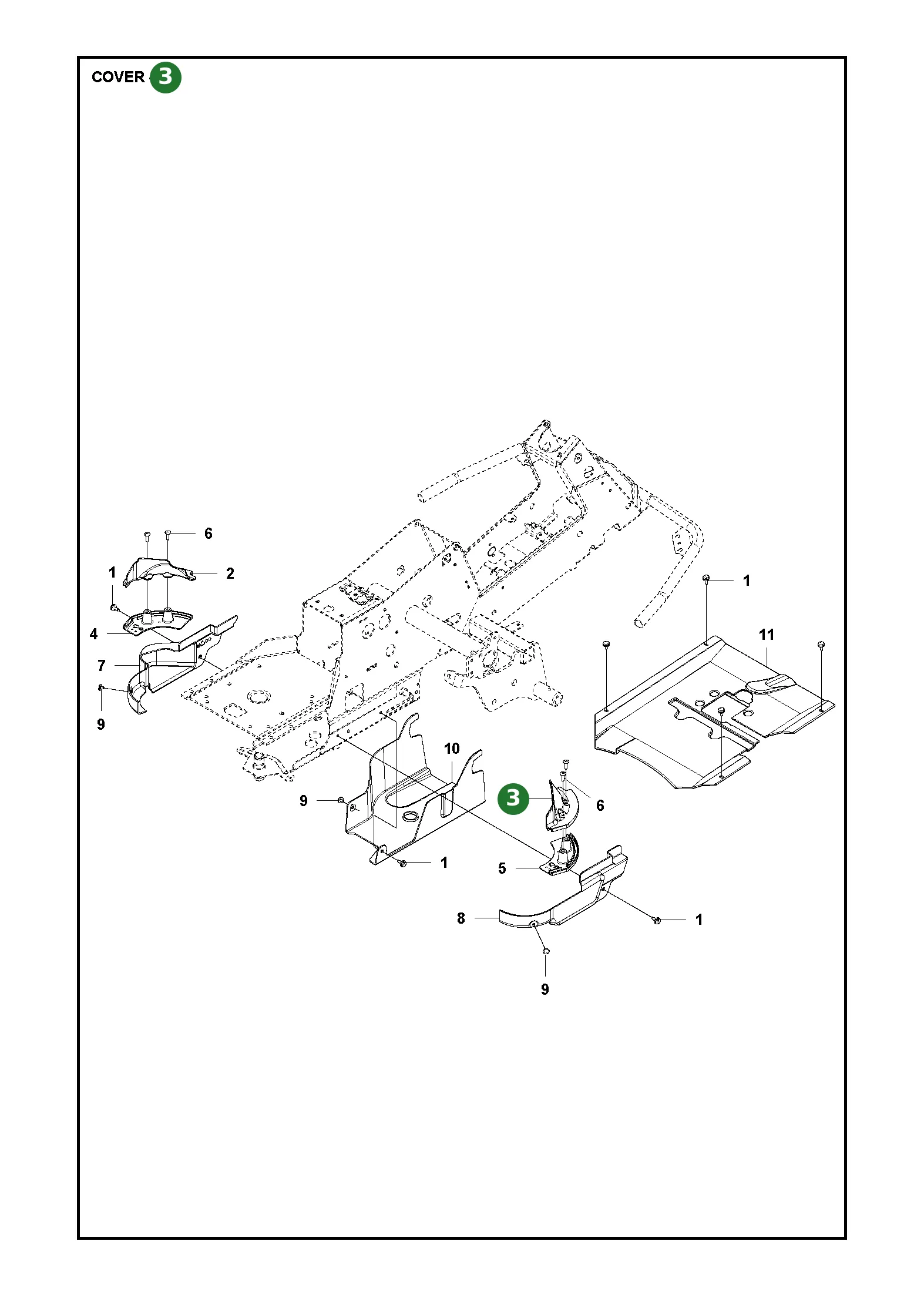

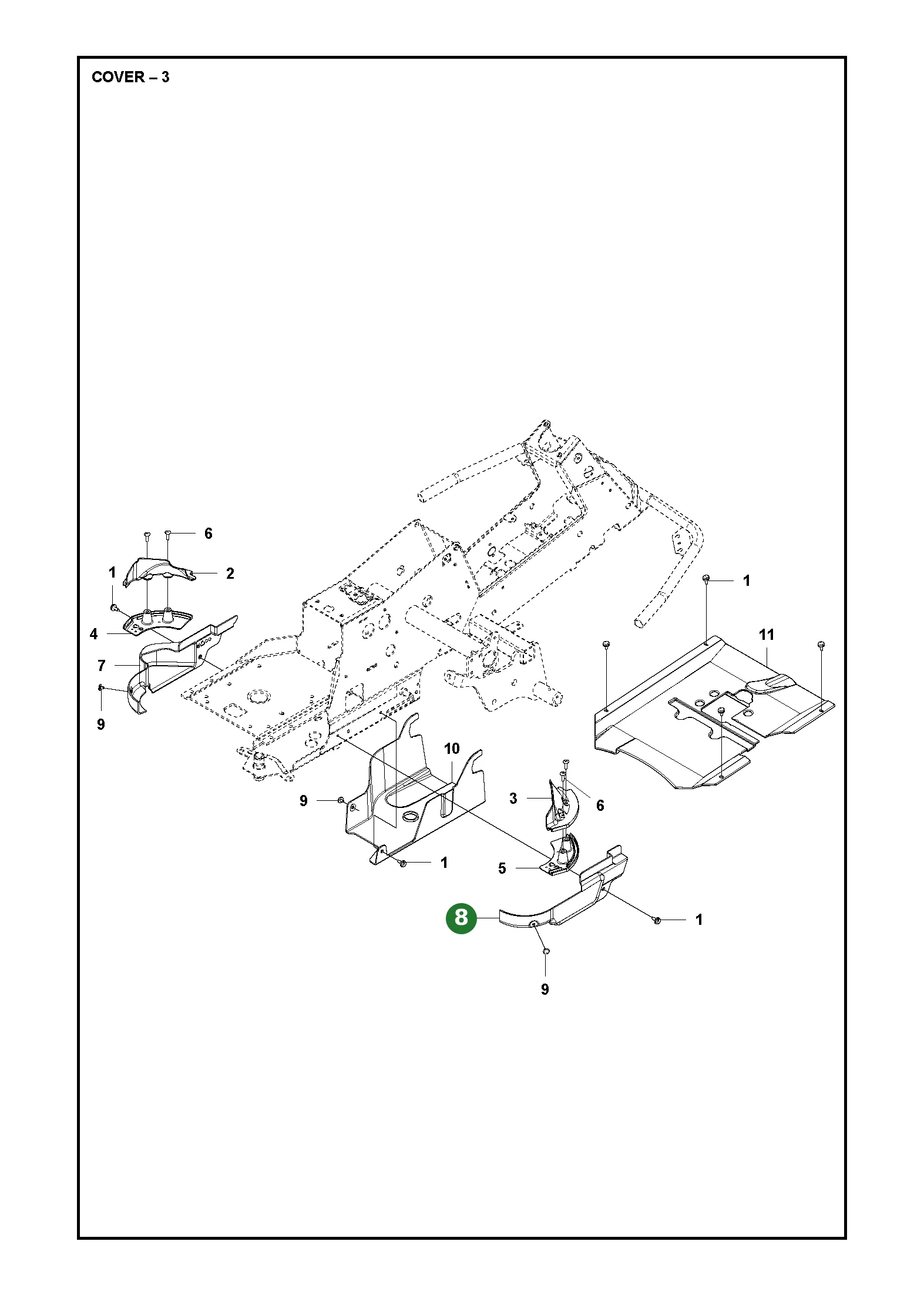

Nr.	Anzahl im Gerät		Artikel

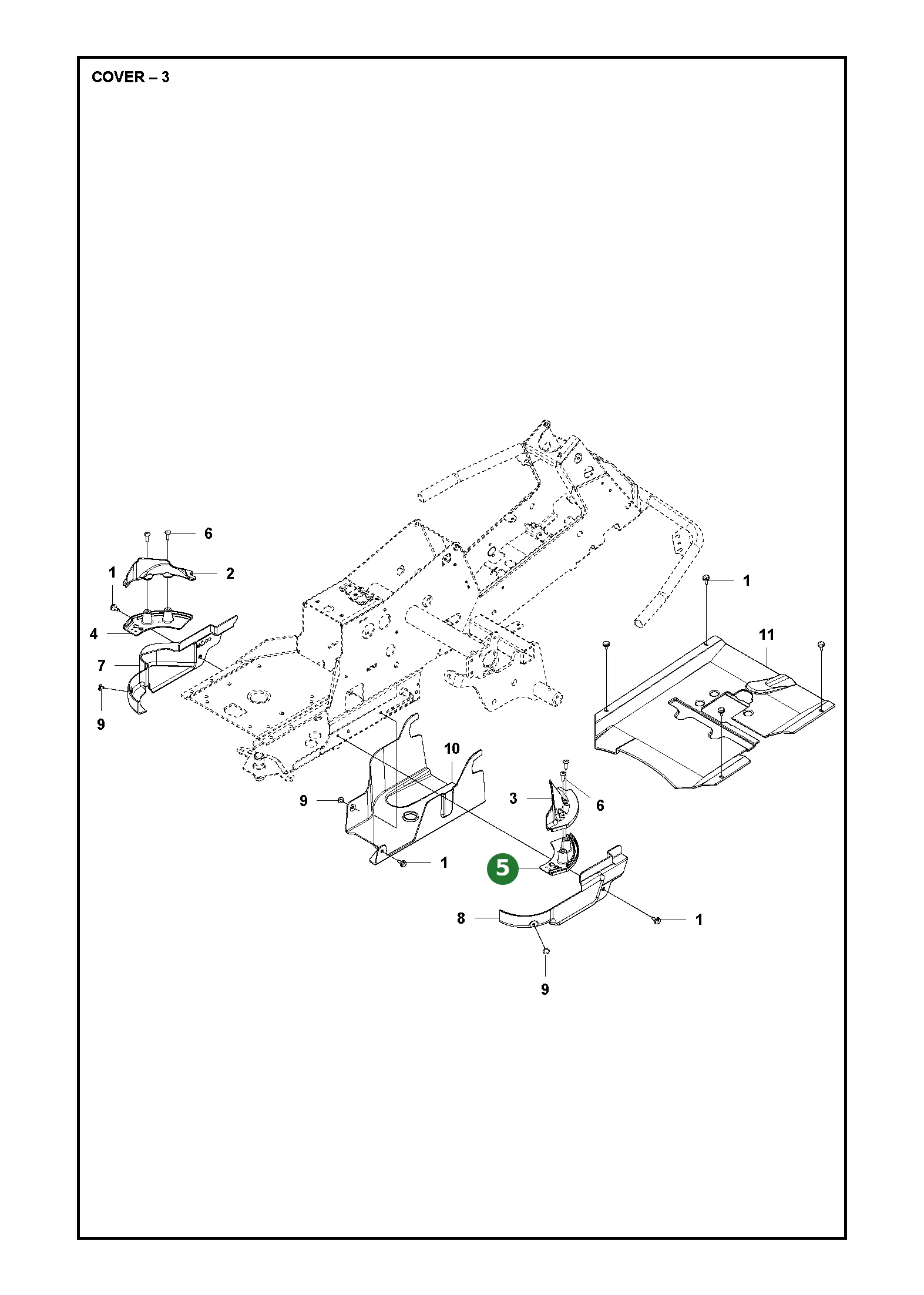

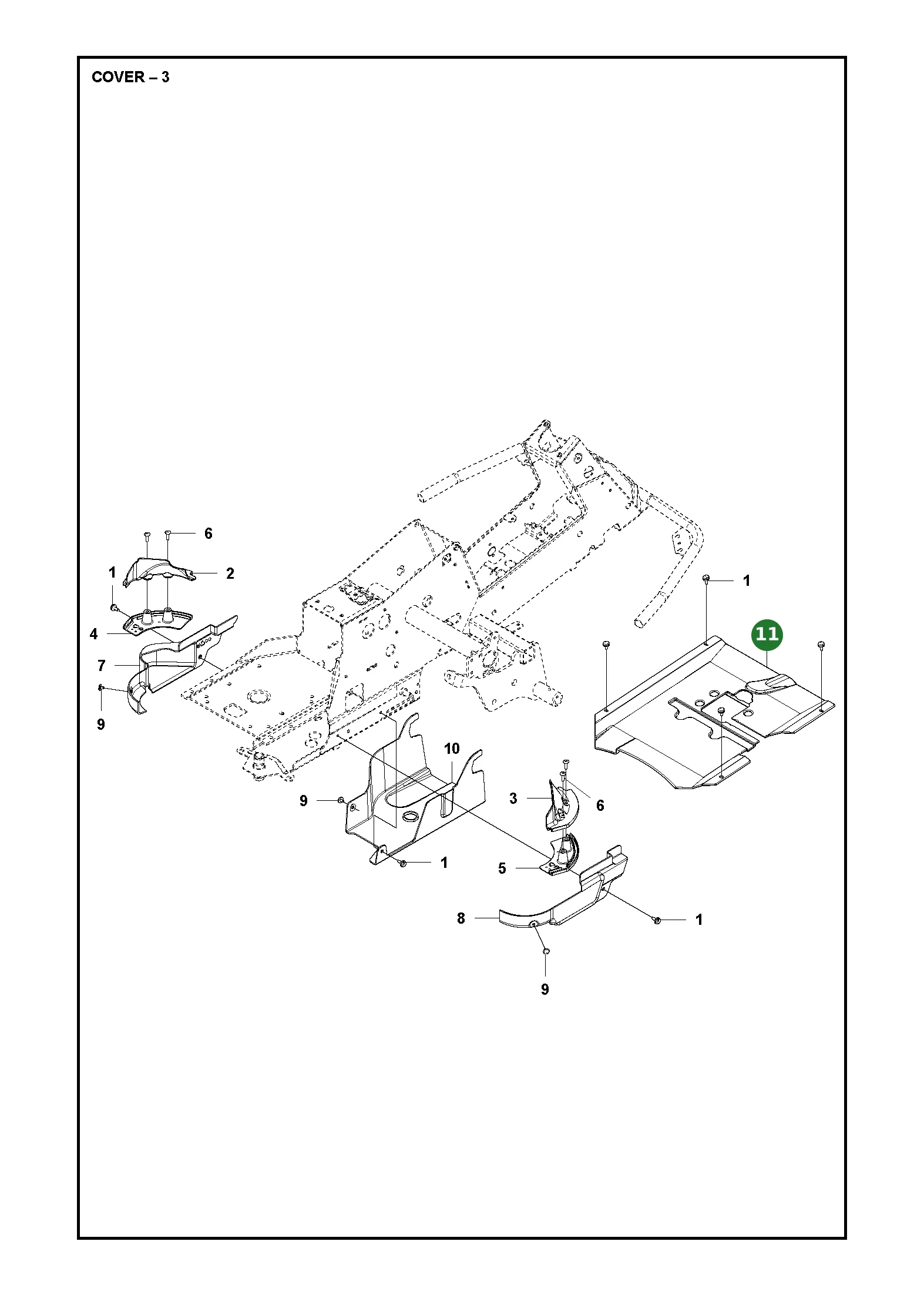

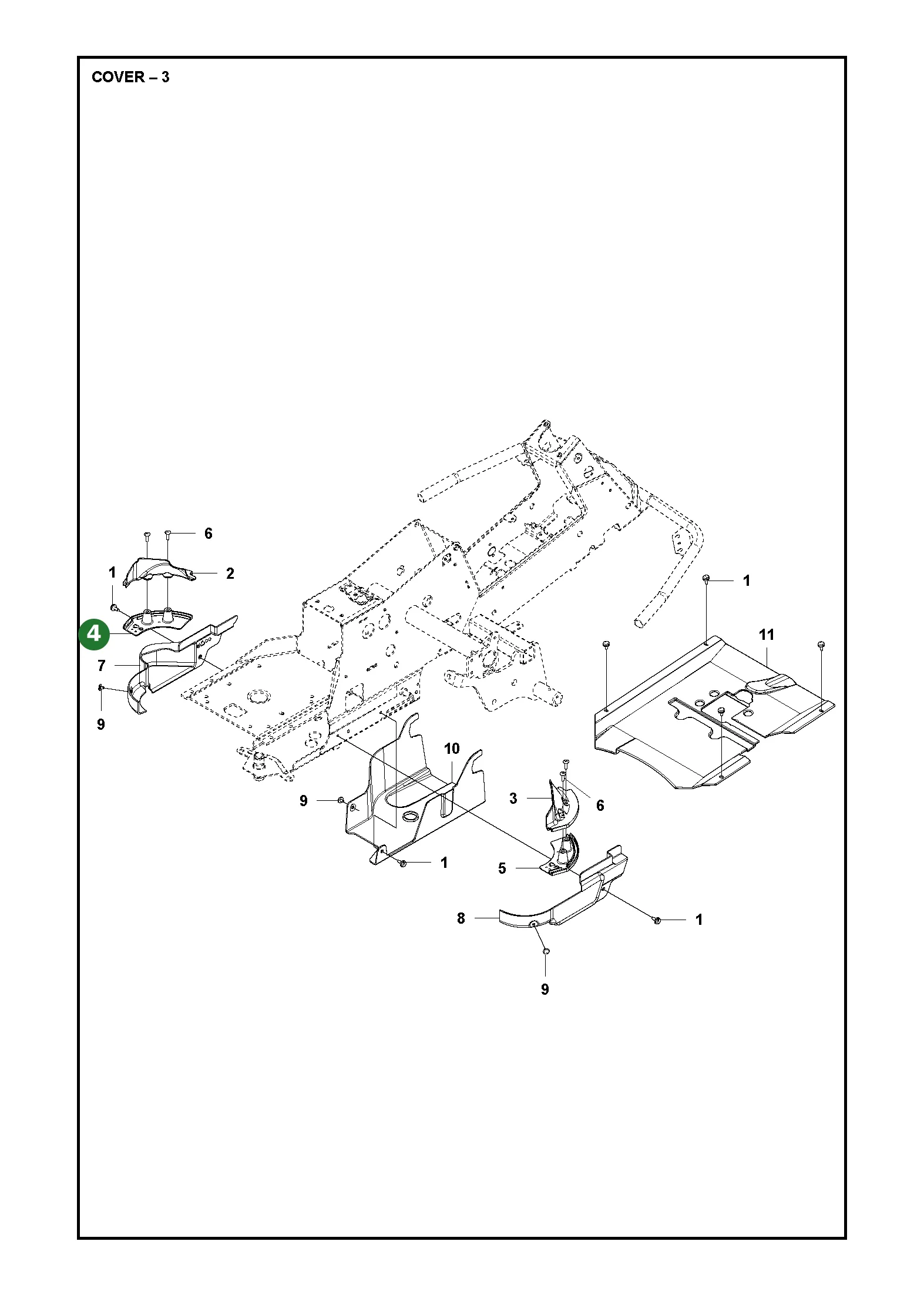

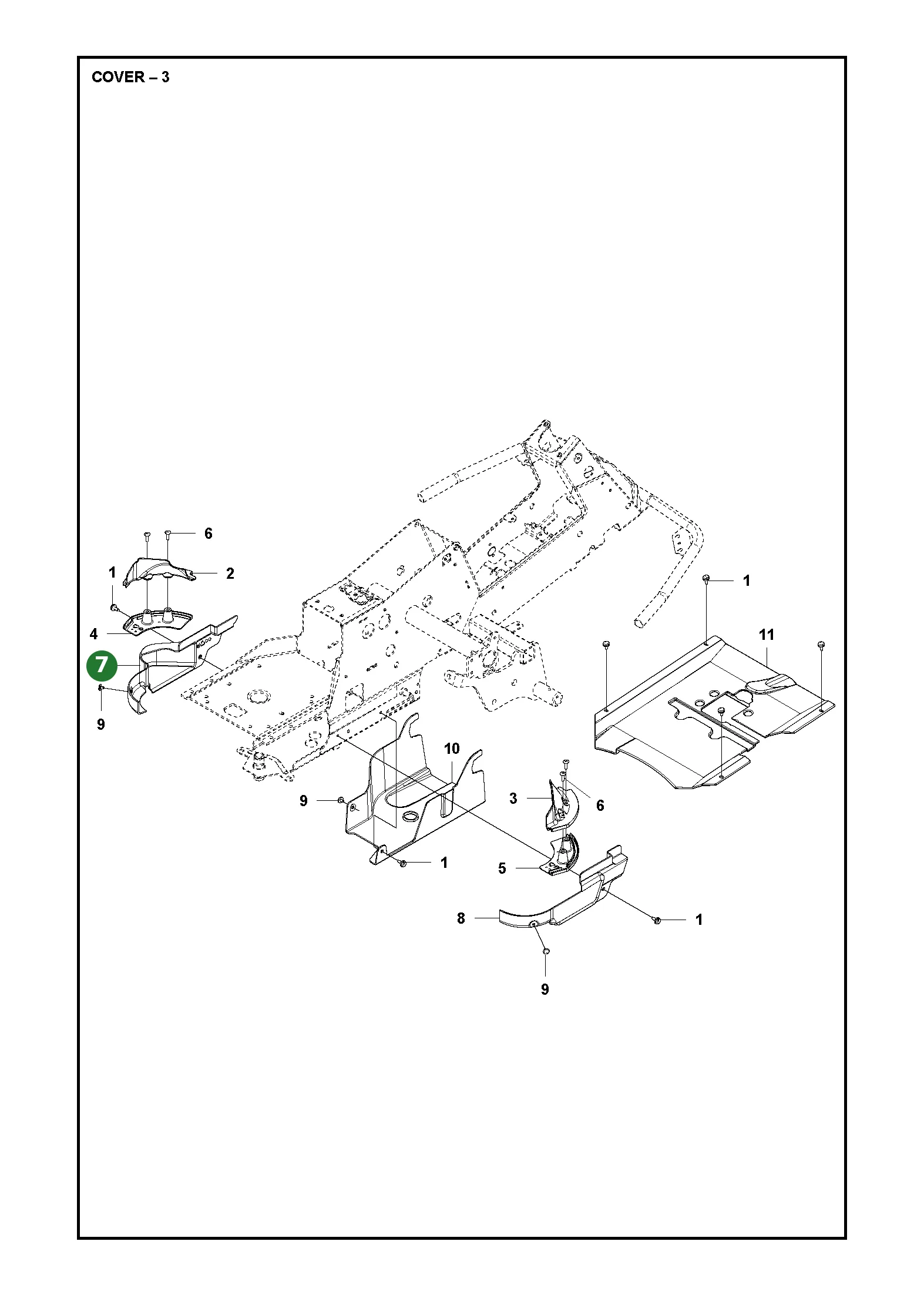

	1		Abdeckung Lenksäule unten (593164101) unten, Lenksäule
	1		Abdeckung Lenksäulenkonsole oben grau (548070601) oben, grau
	1		Trittbrett links (577729301) links
	1		Trittbrett rechts (577729401) rechts
	1		Kotflügel links (577729501) Left
	1		Kotflügel rechts (577729601) Right
	4		Federmutter M6 (535429101) M6
	14		Gewindefurchende Schraube M6x14.5 mit Scheibe (544400501) M6x19
	1		Deckel Bedieneinheit unten (577737501)
	1		Sicherungsmutter Kraftstofftank (577764501)
	1		Chassisabdeckung grau (599145201)
	1		Abdeckung Rahmen Lenksäulenkonsole grau (548070801) Rahmen, grau
	1		Abdeckung Lenksäulenkonsole vorne orange (548070701) vorne, orange
	1		LED-Leuchte (548301901) LED
	8		Schraube T50x16 (502435301) T50x16
	1		Aggregatabdeckung orange (578776301) Cutting deck

Nr.	Anzahl im Gerät		Artikel
	7		Gewindefurchende Schraube M6x14.5 mit Scheibe (544400501) M6x19
	1		Riemenabdeckung oben links mit Kabelführung grau (510222501) Left
	1		Riemenabdeckung oben rechts mit Kabelführung grau (510222502) Right
	1		Riemenabdeckung unten links mit Kabelführung grau (510222701) Left
	1		Riemenabdeckung unten rechts mit Kabelführung grau (510222702) Right
	4		Schraube M6x20 (535425802) M6x20
	1		Riemenabdeckung links grau (510222303) Left
	1		Riemenabdeckung rechts (510222401) Right
	2		Schraube M6x8 (522557301) M6x8
	1		Riemenabdeckung mittlere Riemenscheibe (510442001) Middle pulley
	1		Riemenabdeckung grau (510436203)

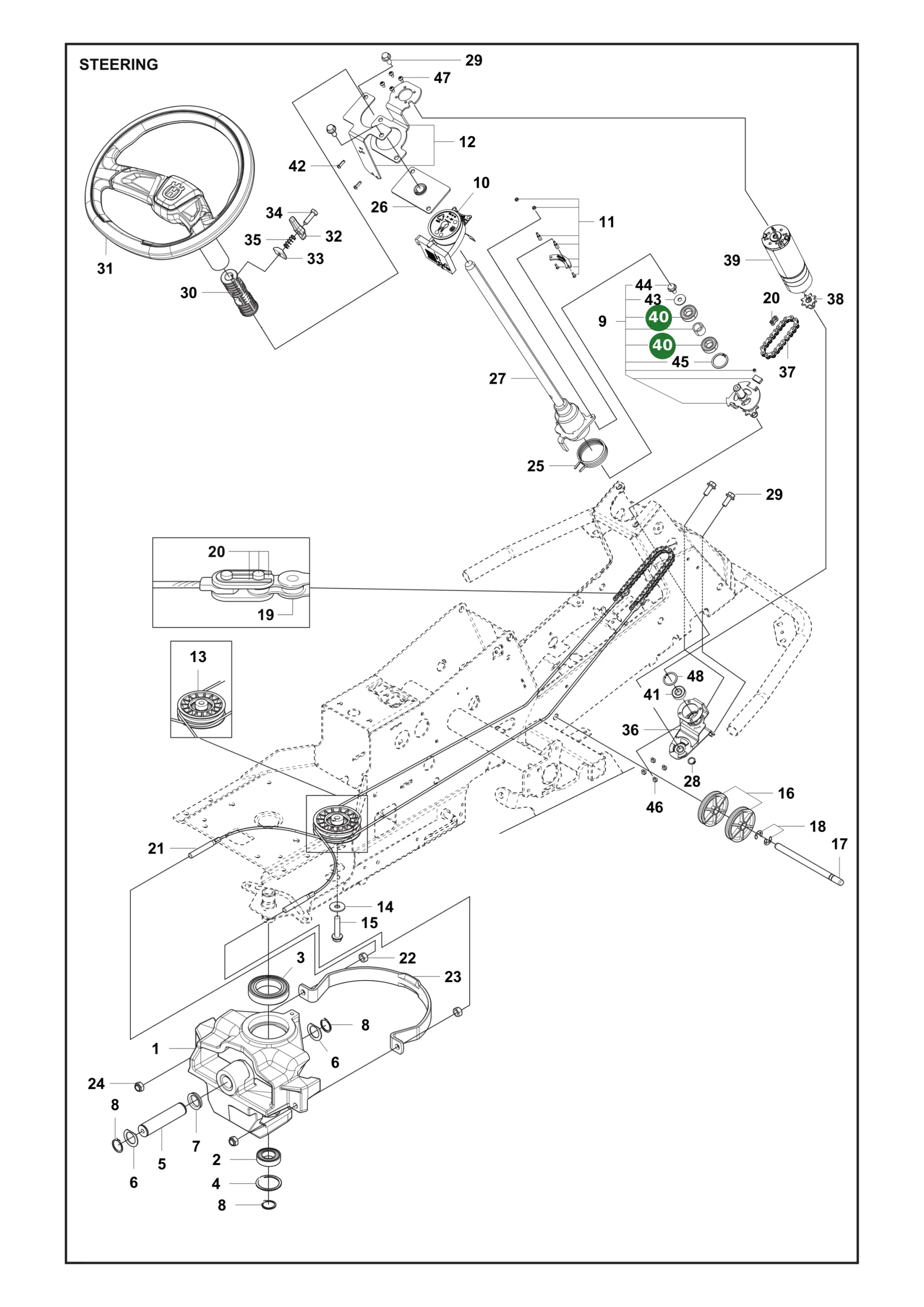

Nr.	Anzahl im Gerät		Artikel
	1		Spindel Lenkung grau (577659301)
	1		Kugellager 6005-2RS1 Lenkspindel (738210504)
	1		Kugellager 6010-2RS1 Lenkspindel (738211004)
	1		Sicherungsring SGH 47x1.75 (735314010)
	1		Schwenkachse Lenkung (506985901)
	2		Scheibe Schwenkachse 26/37x2mm (506773401) 26x37x2
	1		V-Ring-Dichtung Typ A 22 Schwenkachse (740681421)
	3		Sicherungsring SGA 25x1.2 (735312600)
	1		Gestänge Servolenkung (540604301)
	1		Steuergerät Servolenkung 12V (540604401)
	1		Dreheinheit Servolenkung (540604501)
	1		Halter Servolenkung (540631201)
	1		Riemenscheibe Lenkseil (576492501)
	1		Scheibe 10.5x30x2.5mm (734117441) 10.5x30x2.5
	1		Schraube M10x45 (506675403) M10x45
	2		Seilrolle Lenkseil (506522401)
	1		Welle Seilrollen 180.5mm (506539404)
	2		Sicherungsring 9x1.1 (735311420)
	1		Lenkkette 1/2 Zoll x 4.88 31 Glieder (506554601)
	1		Kettenschloss Lenkkette (540985401)
	2		Lenkseil 1118mm (501604804)
	2		Sechskantmutter M10 (731232001) M10
	1		Führungsklammer Lenkseil (544427301)
	2		Sicherungsmutter M10 (732212001) M10 lock
	1		Feder Servolenkung (547201201)
	1		Lagergehäuse Lenkung (541124001)
	1		Lenkachse oben (547223901)
	1		Sicherungsring SGA 15x1 (735311700)
	4		Schraube M8x20 (506570104) M8x20
	1		Mitnehmer Lenkrad (587080901)
	1		Lenkrad mit kurzem Rohr und Hartkranz (593166102)
	1		Griff Lenkradverstellung (593149501)
	1		Befestigungsplatte Lenkradverstellung (593605201)
	1		Gewindebolzen Lenkradverstellung (593149401)
	1		Feder Lenkradverstellung (593868801)
	1		Halter Seilrollen Lenkung (546529601)
	1		Kette Servolenkung 1/2 Zoll x 3/16 Zoll (540984102)
	1		Zapfwelle Servolenkung (546529801)
	1		Antriebsmotor Servolenkung (547228001)
	2		Kugellager 6003-2RS1 Servolenkung (738210304)
	1		Kugellager 6002-2RS1 (738210204)
	2		Schraube T50x16 (502435301)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Sechskantschraube M8x16 (725244951)
	1		Sicherungsring SGH 35x1.5 (735313310)
	4		Sechskantschraube M5x10 (725232571)
	4		Schraube M4x8 (522635601)
	1		Sicherungsring SGH 32x1.5 (735313110)

Nr.	Anzahl im Gerät		Artikel
	1		Hubhebel Mähdeckhub gerade (590880601)
	1		Lager Hubarm L1=29.5 (588926901)
	1		Stift Hubgestänge (525406601)
	1		Schaltstück Mikroschalter (588927101)
	4		Splint 3.2x25 (721618301)
	1		Hubarm Mähdeckhub (588927001)
	1		Sechskantschraube 10x35 (725249751)
	1		Sechskantmutter M10 (731232001)
	1		Stange Hubkette (588927401)
	1		Anschlagstück Mähdeckhub (588927301)
	1		Zugfeder Mähdeckhub (588927501)
	2		Umlenkrolle versetzt (506905601)
	1		Welle Mähdeckhub links (582871901)
	1		Welle Mähdeckhub rechts (582871902)
	2		Sicherungsring 12x1.3 (735311820)
	1		Hubkette 1/2 Zoll x 4.88 85 Glieder (506554609)
	1		Gelenkstück (506554701)
	1		Verbindungsstange Mähdeckhub (544456901)
	1		Gelenk Hubgestänge unten (544378601)
	1		Sicherungsring 9x1.1 (735311420)
	1		Verbindungsstange Mähdeckhub hinten (544448801)
	1		Scheibe 8.4/25x2mm (734116441)

Zubehör

	Artikel beschreibung
	Mähdeck Combi 94 (967152201) 200er Serie
	Mähdeck Combi 103 (967152301) Combi 103, 200er-Serie
	Kehrmaschine R200 (587024701) R200, Rider 200er Serie
	Kehrbesen 105cm (547289101) 105cm, R200, ARPB2100v1
	Schneeräumschild 107cm (966978701) 107cm, Rider 200er-Serie
	Schneeräumschild 120cm (547727501) R200, ARSB2120v2
	Heckgewicht (953534901) Rider 200er/300er Serie
	Radgewicht (953515902) Radgewicht.
	Schneeketten ohne Spikes 1 Paar (585666101) 1 Paar, 165x60-8, ohne Spikes
	Anhänger 275 (501008201) 275
	Anhänger Profi (953511703) P 524X
	Rasenkehrmaschine 112cm (586636501) 112cm
	Streuwagen 30 (546080401) AGSC257v2
	Streuwagen 75 (546080501) AGSC369v2
	Schotterharke (953512401) R 100-400
	Rasenlüfter (586636702) Rasenlüfter.
	Entmooser (586636601) Entmooser
	Bodenwalze (546081001) AGRL291v2
	Anbauplattform (546080801) AGBP2102v2
	Anhänger Promo (967027101) Promo
	Abdeckplane Rider (505630870) Rider
	Laderampen gerade (505699040) gerade
	Batterieladegerät BC 0.8 (579450101) BC 0.8

Dokumente

Für Husqvarna R 214Ts stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 214Ts – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 214T R 214Ts R 214TC R 216T AWD R 216Ts AWD 2026

Sprachen des Dokuments: DE, FR, NL, SL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
