Husqvarna R 420TsX AWD | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell R 420TsX AWD von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna R 420TsX AWD (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	6		Schraube Mit Unterlegscheibe M6 Vollgewinde (574856202)
	2		Federmutter (535429101)
	1		Motorhaube Kpl. (590900901)
	2		Schraube Ehhfm Collar M8x23 8.8 Zpb (506597401)
	2		Federscheibe (506839401)
	2		Scheibe / Wascher Iso 7092 13x20x2 St Zpb (734117771)
	6		Sicherungsmutter M8 (732211801)
	4		Schraube Ihcsfm M8x25 8.8 Zpb (725645301)
	4		Scheibe (295700601)
	4		Schraube Ehhm M8x20 8.8 Zpb (725245171)
	20		Schraube Itxpant T50x16 Zn/fe (502435301)
	8		Niete 4x15,7 Almg (722795402)
	1		Luftleitblech (593646002)
	1		Dichtung (504629501)
	1		Scharnier (590904001)
	1		Scharnier (590904002)
	2		Schiene (590903801)
	4		Platte (590906701)
	4		Abdeckung (594940501)
	4		Schraube (729577401)
	1		Motorhaube (589499301)
	1		Motorhaube (589499402)
	1		Motorhaube (593347701)
	1		Motorhaube - Abdeckung Für Aufsitzrasenmäher (593347601)
	1		Abdeckung / Deckel Füssplatte Links (589497401)
	1		Abdeckung / Deckelfußplatte - Rechts (589497501)

Nr.	Anzahl im Gerät		Artikel
	7		Schraube Itxpant T50x16 Zn/fe (502435301)
	1		Schraube Mit Unterlegscheibe M6 Vollgewinde (574856202)
	12		Schraube Itxpantt M6x20 Stahl 8.8 Zpb (505557704)
	1		Abdeckung (589498101)
	1		Abdeckung, Riemenabdeckung Unteren Links (589498302)
	1		Abdeckung, Riemenabdeckung Unteren Links (589498402)
	1		Abdeckung, Riemenabdeckung Unteren Links (589498602)
	1		Abdeckung (589498701)
	1		Abdeckung, Riemenabdeckung Unteren Links (589498802)
	1		Abdeckung, Riemenabdeckung Unteren Links (590216402)
	1		Scheibe (505198401)

Nr.	Anzahl im Gerät		Artikel
	8		Schraube Itxpant T50x16 Zn/fe (502435301)
	10		Schraube Mit Unterlegscheibe M6 Vollgewinde (574856202)
	1		Abdeckung (589495801)
	1		Abdeckung (589497601)
	1		Abdeckung (589497701)
	1		Abdeckung (589495901)
	1		Abdeckung Kpl. (594031801)
	1		Aufkleber Dekal Krone 70mm (576973401)
	1		Abdeckung/lenksäule – Abdeckung, Lenksäule, Glas (589495701)
	1		Mid Channel Abdeckung (589497201)
	1		Display / Display Hmi Assy (593739205)
	1		Scheinwerfer/abdeckung – Zubehör Und Elektrik (593728501) LED LIGHT

Nr.	Anzahl im Gerät		Artikel
	10		Schraube Mit Unterlegscheibe M6 Vollgewinde (574856202)
	5		Federmutter (535429101)
	1		Abdeckung (597225701)
	1		Abdeckung (593730501)
	1		Abdeckung (593224201)
	1		Abdeckung (593213301)
	1		Abdeckung (593210301)
	1		Abdeckung (593224101)
	2		Schraube/wascher M6 Teils Gewinde (574856201)

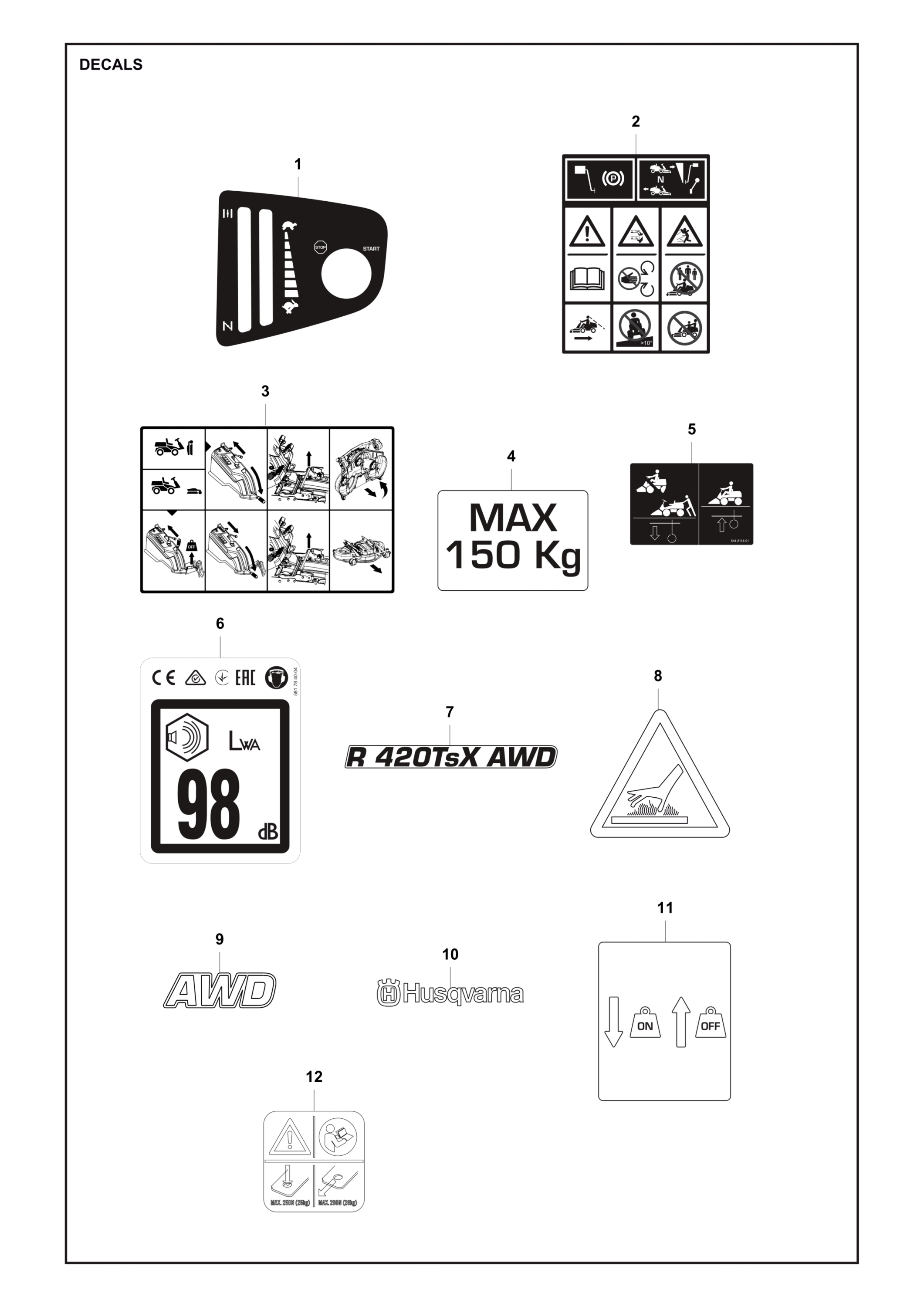

Nr.	Anzahl im Gerät		Artikel
	1		Aufkleber (594737501)
	1		Etikett/aufkleber Für Antrieb – Parkbremsvorrichtung (582570001)
	1		Aufkleber (594950201)
	1		Aufkleber (594950301)
	2		Etikett / Aufkleber (544211401)
	1		Etikett (581784004)
	2		Aufkleber (594989502)
	1		Etikett / Aufkleber – Warnhinweis (505516601)
	1		Aufkleber Und Abdeckung (hinten) Für Aufsitzrasenmäher (579091501)
	2		Aufkleber Dekal Husqvarna 210mm (577469001)
	1		Aufkleber (594953901)
	1		Aufkleber (546284004)

Nr.	Anzahl im Gerät		Artikel
	1		Frame Assy Vorne (597337801)
	1		Rahmenbaugruppe Hintere Achse – Getriebe-/chassis-baugruppe (501750801)
	1		Spindel (501679401)
	1		Achse (535463002)
	1		Kugellager Einreihig – Ball Lager 10 6010-2rs1 (738211004)
	1		Kugellager Einreihig (738210504)
	1		Sicherungsring Sgh 47x1,75 St Pp (735314010)
	1		V-ring / Lenkrad-v-ring (740681521)
	2		Scheibe Wascher 28,3/40x2 (582104601)
	2		Sicherungsring Sga 28x1,5 (735312800)
	14		Blindnietmutter M8x16,5 (506916201)
	1		Sicherungsring Sga 25x1.2 (735312600)
	1		Chassis/rahmen (592882001)
	15		Blindnietmutter M6x16,5 Zp (506916204)
	2		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	2		Lager (506986104) Included in POS 2

Nr.	Anzahl im Gerät		Artikel
	2		Schraube Ehhft Tt M6x10 Zpb (725236461)
	1		Schraube Ihscm Iso 4762 M8 X 12 8.8 Zpb (725544701)
	2		Schraube M6x20 Ehhm A2-70 Edelstahl Ss (522622101)
	1		Schraube Ehhm M6x25 8.8 Zpb (725237271)
	1		Scheibe / Wascher Srkb 8,4/25x2 (734116441)
	1		Scheibe (734115301)
	2		Muttern/nut 1/4 Unc 8 Zähne (506899801)
	1		Sicherungsmutter M6 (732211601)
	2		Nut M6 (522624301)
	3		Niete 3x16 Al/st Mfx 1031 (544440701)
	1		Klammer Clip/sicherung (501007501)
	1		Steuereinheit (590568002)
	1		Verkabelung Kpl. (597708301) (590546301) MAIN
	1		Display / Display Hmi Assy (593739205)
	1		Scheinwerfer/abdeckung – Zubehör Und Elektrik (593728501) LED LIGHT
	1		Zündschloss / Key Switch Assembly (535474901)
	1		Schlüssel (535476001)
	1		SCHEIBE (535475001)
	1		Nut / Mutter (535476101)
	1		Schalter (532407568)
	1		Schalter/pto-schalter 8 Terminals (582107601) PTO switch
	2		Kippschalter – Elektrik/steuerung (590732101) 12V-switch
	1		Kippschalter (593080301) ON/OFF/ON
	1		Kippschalter (593987101) Light Switch
	1		Power Steckdose 12v (535474801) 12v Socket
	1		Schalter (544415901)
	1		Schalter (574316101)
	1		Halterung Mikroschalter / Halter (544415701)
	2		Niete 3x16 Al/st Mfx 1031 (544440701)
	1		Relä (544439801) START
	1		Batterie (547853701) 12V 28Ah
	1		Riemen (506836802)
	1		Summer (501182101) (501182101)
	1		Kabel Briggs & Stratton (576183801)
	1		Kabel (hinweis: Für Aufsitzrasenmäher – Elektrik/chassis) (576183901)
	1		Kabel Batterie + L=215 / Sicherung: 20a (586223903)
	1		Verkabelung Kpl. (593081501) Und Auger-steuerung (593081501) Temp
	1		Verkabelung Kpl. Pedalplatten-hmi Und Hydraulik-temperatursensor (593181101)
	1		Halter (589411701)
	1		Schalter (574316101)
	1		Hebel – Sni Ppen- Und Leverage-öffner (hebel) Für Husqvarna Aufsitzmäher (586379401)
	4		Spannband (579317401)

Nr.	Anzahl im Gerät		Artikel
	15		Sicherungsmutter M8 (732211801)
	16		Waschscheibe Brb 8,4x17 (734116401)
	1		Schraube Ehhm Iso 4014 M8x80 8.8 Zpb (725246751)
	1		Schraube Ehhm Iso 4014 M8x65/22 8.8 Zpb (725246451)
	1		Schraube Rsqm M8x60 8.8 Zn/fe (m8x60 Schraube) (535423803)
	2		Schraube Ehhfm M8x25 8.8 Zpb (506570105)
	2		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	2		Federstift Iso 8752 6x40 (721434701)
	3		Sicherungsmutter M6 (732211601)
	2		Schraube M6x12 8.8 Zpb – Ehhfm (535475212)
	2		Schraube Iso 4017 M10 X 20 8.8 Zpb (725249171)
	1		Schraube M6x20 Ehhm A2-70 Edelstahl Ss (522622101)
	1		Schraube M6x20 10.9 Zpb (544841701)
	2		Schraube M6s 5x20-8.8fz (725233151)
	2		Sicherungsmutter M5 (732211401)
	1		Scheibe / Wascher Srkb 8,4/25x2 (734116441)
	1		Schraube Ehhm Iso 4014 M 8 X 60 (725246351)
	2		Schraube M6s 8x16 Fz (725244951)
	2		Schraube Ehhft Tt M6x16 Zpb (725236861)
	2		Scheibe (734115441)
	2		Schraube M10x25 8.8 Zpb Ehhm/iso-4014 (725249371)
	1		Getriebe (589751901)
	1		Kugellager Uc-205-16 (544008902)
	2		Lagergehäuse (544009002)
	1		Rohrkupplung (535437302)
	1		Gleitplatte (589563001)
	1		Gleitplatte (594916902)
	1		Hebel (getriebe / Hinteres Chassisteil) (578291901)
	1		Arm Bypass / Arm (535499701)
	1		Gesteuerte Einstellstange (544441901)
	1		Lever Assy (593987401)
	2		Gelenkkopf – Innen/rod-end Mit M10 Rh-gewinde (506951701)
	1		Stange (593959404)
	1		Halter (535492802)
	1		Abdeckung Swash (585001501)
	1		Getriebe (589751701)
	1		Halter (544388101)
	1		Gelenk (506599301)
	1		Feder (506834301)
	1		Linkrods / Link Rods (544888401)
	1		Hebel (579596501)
	1		Lager (506986103)
	1		Rohr Lagerung (506992001)
	1		HALTER (544388501)
	1		Expansionsbehälter (544388601)
	1		Tankdeckel-kpl. – Kraftstoffdeckel-sammelbaugruppe (506673301)
	1		Schlauch (535458302) (535458302)
	2		Schlauchschelle 19-28/12 Mm (505443601)
	1		Hakensystem / Haken (506889901)
	1		Satz (574515101)
	1		O-ring Tt# 24351240400 (574515201)
	1		Ölfilter Für Aufsitzrasenmäher – Engine Mounting, Guards And Muffler Und Häufig Verwendete Ersatzteile (586666801)

Nr.	Anzahl im Gerät		Artikel
	1		Kontrollplatte (590329501)
	3		Blindnietmutter M8x16,5 (506916201) M8 X 16
	4		Schraube Ehhfm M8x25 8.8 Zpb (506570105) M8 X 25
	1		Stütze Kpl. (590316901)
	1		SCHEIBE (504467501)
	1		Kugellager Einreihig (738219804)
	1		SCHRAUBE DIN 7991 M8 X 60 8,8 ZBP (725646301) M8 X 60
	1		Welle / Shaft L1=51 L2=40 (506531501)
	2		Federring – E-clip Welten/5x0,7 (735310920)
	1		Feder (sitz-/kupplungs- Und Hauptrahmenbereich) (506531401)
	1		Griffbaugruppe Höheneinstellung (590368301)
	1		Schalthebel Assy (590082201)
	1		Kette 1/2 X 4,88; 35 Glieder (506554613)
	1		Schnalle (596397801)
	2		Federring (735312220)
	2		Kugellager- Und Lagerungseinheit (584871302)
	1		Kette (506554602)
	1		Handel (588164102)
	2		Stufenrad A (596397901)
	2		Federring (735311520)
	4		Gelenk/verbindung (506554701) (506554701)
	1		Keil (587703501)
	1		Schraube M8x20 (727645151) M8 X 20
	1		Feder (590371301)
	1		Zylinder (536598101)
	1		Verstärkungsplatte (536592401)
	3		Sicherungsmutter M8 (732211801) M8
	1		Schraube Ehhfm M8x55 8.8 Zpb (506570107) M8 X 55

Nr.	Anzahl im Gerät		Artikel
	2		Schraube M6s 8x16 Fz (725244951)
	1		Schraube Ihsetm M8x8 St Tbo (728844305)
	1		Sechskantmutter Iso 4032 M8 (731231801)
	1		Schraube Ehhfm M6x45 8.8 Zpb (535475245)
	7		Schraube Ehhm M6x16 8.8 Zpb (725236871)
	1		Rohrhalter (544373303)
	1		Deckscheibe Abdeckung Rohrklemme (535438501)
	1		Schraube Ehhft Tt M6x10 Zpb (725236461)
	1		Sicherungsmutter M6 (732211601)
	1		Schraube Ehhfm M8x55 8.8 Zpb (506570107)
	1		Filterkörper – Filtereinheit Inkl. Hubventil 25 Bar (522535602)
	2		Rohrkupplung / Pipe Fitting (535426805)
	1		Rohrkupplung (535437101)
	1		Hubhebel (589838601)
	1		Knopf / Knopfgriffe (537464201)
	1		Zylinder Kpl. L=135 (535427202)
	2		Sicherungsstift (535437601)
	4		Sicherungsring / Retaining Ring Sga 10 (735311200)
	2		Hydraulikschlauch (535427104)
	1		Hydraulisches Rohr Csu-filter (589563401)
	1		Rohrkupplung (535426901)
	2		Rohrkupplung (535426801)
	1		Hydraulisches Rohr Zu Csu (589563501)
	1		Rohrkupplung (535437301)
	1		Rohr (504643401) (590351701)
	1		Hydraulikschlauch 3/8 (535450301)
	1		Hydraulikschlauch 1/2 100 Bar L=530 (575415301)
	1		Rohrkupplung (535437305)
	1		Ölkühler (596512301)
	1		Halter (593366401)
	1		Halter (593366301)
	1		Käfigmutter M8 St Zpb (544811701)
	1		Abdeckplatte (544373802)
	1		Rohrhalter (544373302)
	1		Schlauchschutz / Ölkühler (544026603)
	2		Hydraulikschlauch 1/2 300 Bar L=660 (544456401)
	1		Hydraulisches Rohr Von Vfmu (589561901)
	1		Hydraulisches Rohr Zu Vfmu (589561801)
	1		Schlauchschutz (544026607)
	1		Schlauchschelle (531406001)
	1		Hydraulic Hose (589995701)
	1		Ölfilter (575645401) (575645401)
	1		Hydraulic Hose (593285001)
	1		Hydraulic Hose (574250402)
	1		Fan (504629301)
	1		Ölfilter (575645401) (575645401)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (536504501) From S/N 20224300025
	1		Kraftstofftank (589498201) Up to S/N 20224300024
	1		Kraftstoffdeckel / Fuel Cap (584248702) From S/N 20224300025
	1		Tankdeckel Kpl. – 3, Ratcheting, Mit Gabeleinhänger, Kraftstoffdeckel-sammelbaugruppe (585124803) Up to S/N 20224300024
	1		Sensor Kraftstoffstand, Schwimmer (536469101)
	1		Dichtscheibe (590209101)
	1		Kraftstofftank-kit (537482501) Up to S/N 20224300024

Nr.	Anzahl im Gerät		Artikel
	1		Schraube Ehhfm M10x45 8.8 Fzb (506675403)
	1		Scheibe / Wascher Iso 7093 10,5x30x2,5 (734117441)
	4		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	2		Sechskantmutter Iso 4032 M10 (731232001)
	2		Sicherungsmutter M10 (732212001)
	1		Stift (593149401)
	2		Gelenk/verbindung (506554701) (506554701)
	1		Servolenkung (578370602)
	1		Comfort Lenkung (535457103)
	1		Kugellager 61907 2rs1 (535427801)
	1		Sicherungsring Sga 35x1.5 (735313300)
	1		Lagergehäuse (578150501)
	6		Schraube Iso 4762 M6x20 8.8 Zpb (725537001)
	1		Achse (593970301)
	2		Kugellager Einreihig / Ball Bearing Single Row (738210404)
	1		Lagerblock (578150901)
	1		Sicherungsring Sga 20x1,2 (735312200)
	1		Guide Plate (589504301)
	1		Welle (506539404)
	1		Abstand (589973201)
	2		Seilrolle (506522401)
	2		Federring – E-clip Welten/wechsel 9x1,1 Mm (schaft-/mäherteile) (735311420)
	1		Riemenscheibe (576492503) (576492503)
	1		Kette Für Aufsitzrasenmäher - 1/2 X 4,88, 35 Glieder (506554612)
	1		Feder (593868801) (593868801)
	1		Bediener (587080901) (587080901)
	1		Lenkrad (593166103)
	1		Einstellhebel (593149501)
	1		Befestigungsplatte (593605201)
	2		Kabel-kpl. (kabelsatz) – Harness-chassis / Lenkung (501604804)
	1		Knopf Kpl. (593676701)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube M10x35 8.8 Zpb (725249771)
	2		Sechskantmutter Iso 4032 M8 (731231801)
	3		Schraube Ehhm Iso 4014 M8x55/22 8.8 Zpb (725246251)
	3		Sechskantmutter Iso 4032 M10 (731232001)
	6		Schraube Ehhfm Collar M8x23 8.8 Zpb (506597401)
	4		Schraube Ehhft Tt M6x16 Zpb (725236861)
	4		Scheibe (734115301)
	3		Sicherungsmutter M8 (732211801)
	2		Schraube M8x20 (727645151)
	2		Schultermutter (503284801)
	4		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	1		Blech – Lever Vorwärthes Hebung (590155001)
	1		Feder (589284201) (589565501)
	1		Blech – Lever Hydraulische Hebung (590158601)
	4		Lager Flansch (584871301)
	2		Scheibe (506504806)
	1		Welle (589565601)
	3		Spannhülse (721620101)
	1		Stange (590102601)
	1		Hülse – Feder-harpoon (593614401)
	1		Nabe Kpl. (593775101)
	1		Feder (590179801) (590179801)
	1		Feder (593842901) (593842901)
	1		Gestänge – Verstellstangenaufhängung (590182001)
	1		Scheibe (590182101)
	1		Querbalken Assy (590099801)
	1		Lagerdeckel (504190301)
	1		Verstärkungsplatte (506813801)
	2		Lager (590081501)
	2		Blech – Linkstange Für Verbindung (590080601)
	1		Kette (506554615)
	1		Gelenk/verbindung (506554701) (506554701)
	2		Radschienen- Und Lenksäule/ Radverschiebte Archprofil-kettenkpliche (506905601)
	1		Riemenscheibe (590078601) (590078601)
	2		Rohrhülse (506905801)
	2		Welle (582871901)
	2		Federring (735311820)
	1		Welle (590077701)
	2		Federring – E-clip Welten/wechsel 9x1,1 Mm (schaft-/mäherteile) (735311420)
	1		Halter (590067301)
	2		Blindnietmutter M8x16,5 (506916201)
	1		Blech – Lever Gewichtübertragung (593774701)
	1		Feder (593744901) (593744901)
	1		Knopf (593980001)
	1		Welle (575805901)
	2		Federring – E-clip Welten/5x0,7 (735310920)
	1		Blech – Lever Gewichtübertragung (593371701)
	1		Hair Pin Cotter (506966601)
	1		Kettenstopp (506905901)
	1		Schmiernippel M6 (738881001)
	1		Scheibe / Wäscher Iso 7089 6,4x12x1,6 (734115201) (734115201)
	2		Sicherungsmutter M5 (732211401)
	1		Schraube Itxscfm M5x30 T27 10.9 Zn/fe (525755103)
	1		Hülse – Hub Für Gewichtübertragung (597094501)
	1		Feder (597094801) (597094801)

Nr.	Anzahl im Gerät		Artikel
	4		Gewindestift / Stiftschraube M8x1,25 (578207501)
	6		Schraube Ehhm M8x20 8.8 Zpb (725245171)
	2		Schraube Ehhm M6x16 8.8 Zpb (725236871)
	6		Schraube M6x12 8.8 Zpb – Ehhfm (535475212)
	1		Schraube Ehhft Tt M6x10 Zpb (725236461)
	8		Sicherungsmutter M8 (732211801)
	4		Sechskantmutter Iso 4032 M8 (731231801)
	2		Sicherungsmutter M6 (732211601)
	4		Sicherungsscheibe Din 6798 Typ A 8.4x15x0.8 (735216401)
	1		Motor (590636801) (590636801) Engine model name Kawasaki: FS651V-BS52
	1		Fangbügel (589973301)
	1		Zwischenstück R400 Genii (593131101)
	1		Zwischenstück R400 Genii Rohr (593131301)
	1		Muffler R400 Genii (593131201)
	2		Halter (589558902)
	2		Klemmensatz Für Exhaust Ø33mm (501152201)
	2		Stopfen (504643601)
	1		Ferriterkern (596977301)
	4		Schlauchhalter / Hose Brace (535469701)
	1		Kraftstoffschlauch (504800019)
	1		Kraftstoffschlauch (504800017)
	1		Drosselregelung Mit Choke Und Geschwindigkeitsschieber (590431101)
	2		Draht-gas/choke R300 Zweit/ Mähwerksaufsatz (544301706)
	1		Hitzeschutz (595865501)
	1		Knopf – Allgemein (592933401)
	1		Knopf Rot (592933402)
	2		Schnappverschluss (588462803)
	1		Schlauchschelle Stahl-gummi Ø16 Mm (574531203)
	1		Heizschild Kawasaki (531324301)

Nr.	Anzahl im Gerät		Artikel
	4		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	5		Schraube Ehhft Tt M6x10 Zpb (725236461)
	2		Sicherungsmutter M6 (732211601)
	2		Sechskantmutter Iso 4032 M5 (731231401)
	1		Pedalplatte Kpl. (597935404)
	1		Bremshebel Kpl. (544403103)
	1		Dämpfer (aufsitzmäher) - Dämpfer/schwungelement (506938301)
	1		Bremsfeder (506946301)
	1		Federring – E-clip Welten/5x0,7 (735310920)
	1		Häufig Verwendete Ersatzteile / Regulierungs-pedale Für Aufsitzrasenmäher (582152001)
	2		Kugelgelenk (578776801)
	1		Halterung Für Pedal-/steuerseil Sowie Kontakthalter (522430801)
	1		Knopf (586727401)
	2		Klammer (clip/abdeckung) (506566501)
	1		Bremsleitung (576712102)
	1		Pedalgummi – Abdeckungen Und Grifausführungen (586966402)
	1		Pedalgummi (586966401)
	4		Lagerblock (506506501)
	5		Lagerblock (506954101)

Nr.	Anzahl im Gerät		Artikel
	4		Rad Kpl. (580630302) (580630302)
	1		Reifen (580630101)
	1		Rim 5,5x8 R400 (580630201)
	1		Ventilkpl. (506574301)
	4		Nabe Kpl. (585046801)
	4		Schraube (586937401)
	2		Schraube Iso 4762 M 8 X 45 8.8 Zpb (725546001)
	16		Radmutter (506865001)
	4		Keil 6,3 X 6,3 X 50 (506555901)
	4		Sicherungsring Sga 25x2 (574458801)
	4		Sicherungsring Sgh 48x1,75 (735314110)
	4		Deckscheibe (577591501)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube Ehhm Iso 4014 M8x55/22 8.8 Zpb (725246251)
	6		Sicherungsmutter M8 (732211801)
	1		Schraube Ehhm M6x25 8.8 Zpb (725237271)
	1		Sechskantmutter Iso 4032 M6 (731231601)
	1		SCHRAUBE M8x50 8.8 ZPB (727646151)
	4		Scheibe / Waschscheibe (544221601)
	4		Schraube Ehhm Iso 4014 M 8 X 60 (725246351)
	1		Schraube Ehhfm M8x16 8.8 Zpb (506570103)
	2		Schraube M8x20 (727645151)
	4		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	1		Riemenscheibe Kpl. (589491901) (589491901)
	1		Abstandshülse / Abstandshülse (506509201)
	1		Keil (506555903)
	1		Riemen (589562301)
	1		Riemenscheibe Hydrostat (506991401)
	1		Lüfter/ventilator (506948101)
	1		Hülse (502433801)
	1		Scheibe / Wascher Iso 7093 10,5x30x2,5 (734117441)
	1		Sicherungsmutter M10 (732212001)
	1		Riemenspanner Kpl. / Belt Tensioner Kpl. (506993001)
	1		Rohr Lagerung (506992001)
	1		Blech (522521703)
	1		Feder / Federriemen-spannvorrichtung (531136701)
	1		Kupplung (577065501)
	1		Bolzen (506556005)
	1		Scheibe/wascher (506597501)
	1		Arm (589492001)
	1		Feder (506834301)
	1		Hülse (576351501)
	1		Feder (506665601)
	2		Riemenscheibe (577444701)
	1		Riemen – Ersatzteilkit, Li. 2399 Mm (594746601)
	1		Riemenscheibe Kpl. (589507401) (589507401)
	2		Kugellager Einreihig / Ball Bearing Single Row (738210404)
	1		Hülse (589507701)
	1		Halter (589507901)
	2		Lager – Lagerung (506826802)
	2		Riemenscheibe Kpl. (590172301)
	1		Riemenspanner Kpl. (593840201) (593840201)
	2		Scheibe Iso 7089 17x30x3 Mm (734118601)
	4		Scheibe (504461401) (504461401)
	1		Scheibe (504460901) (504460901)

Nr.	Anzahl im Gerät		Artikel
	4		Sicherungsmutter M8 (732211801)
	1		Sitz Kpl. (591352601)
	1		Abdeckung (590620302) (590620302)
	1		Armlehnen Kit Premiumsitz (525406501)
	2		Dämpfer (593879301)
	1		Sitzschalter (593879201) SEAT

Nr.	Anzahl im Gerät		Artikel
	14		Sicherungsmutter Iso 7040 M8 (732251801)
	8		Scheibe / Waschscheibe (544221601)
	7		Schraube Rsqm M8x40 8.8 Zpb (727645951)
	7		Lager – Lagerung (506826802)
	4		Scheibe / Wascher Srkb 8,4/25x2 (734116441)
	5		Sechskantmutter Iso 4032 M8 (731231801)
	6		Riemenscheibe Kpl. (590172301)
	2		Schraube M8x20 (727645151)
	2		Schraube Ehhm Iso 4014 M 8 X 60 (725246351)
	2		Schraube Ehhfm M8x20 8.8 Zpb (506570104)
	3		Schraube Rsqm M8x25 8.8 Zn/fe (535423801)
	2		Schraube Rsqm M10x40 8.8 Zpb (727649951)
	1		Schraube Rsqm M8x60 8.8 Zn/fe (m8x60 Schraube) (535423803)
	2		Nut Flange (576645705)
	2		Waschscheibe Brb 8,4x17 (734116401)
	2		Kugellager Einreihig (738219804)
	2		Hülse (596399201)
	2		Hülse (590048101)
	1		Hülse (592727901)
	1		Riemenscheibe (506974801) (506974801) Use up to SN: 20203400000
	1		Riemenscheibe Kpl. – Polieder-graph/antriebsscheibe Mit Lager (597922601) Use from SN: 20203500000
	1		Gelenk (596478101)
	1		Haken (596476601)
	1		Halter (589996701)
	1		Riemen – Ersatzteilkit Und Spare-part-kit (594963801) (594963801)
	1		Feder (592727501) (592727501)
	3		Riemenführung (590316101)
	1		Arm (589975401)
	1		Geräterahmen Kpl. (599391401) Inc POS 1, 2, 3, 4, 20
	2		Feder (504622401) (596399601)
	1		Feder (504622401) (596399701)
	1		Schraube Rsqm M8x35 8.8 Zn/fe (535423804)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Service Kit (599897201) Maintenance Kit with air filter, fuel filter, oil filter, spark plug (x2) and motor oil (x2) - 100h
	Zündkerze Hqt-11 (596421001) Spark plug HQT-11
	Pedalgummi – Abdeckungen Und Grifausführungen (586966402) PEDAL RUBBER L = 102mm
	Luftfilter 11013-0726, Ipl – Für Aufsitzrasenmäher (581990901) Luftfilter 11013-0726
	Kugellager Einreihig / Ball Bearing Single Row (738210404) BALL BEARING SINGLE ROW - 10 6004-2RS1
	Knopf Kpl. (593676701) KNOB ASSY STEERING WHEEL
	Schalter (574316101) SWITCH micro
	Ölfilter (578159201) Ölfilter für P524 Kaw: 49065-7007
	Kraftstofffilter (595927301) Kraftstofffilter
	Riemen – Ersatzteilkit, Li. 2399 Mm (594746601) BELT SPARE PART, KIT Belt art. no. 589491201, Li=2399mm
	Riemen – Ersatzteilkit Und Spare-part-kit (594963801) (594963801) BELT SPARE PART KIT BELT ART NO. 589508801, Lb=2887mm
	Kabel-kpl. (kabelsatz) – Harness-chassis / Lenkung (501604804) CABLE ASSY L = 1118
	Ölfilter (575645401) (575645401) Oil filter
	Sechskantmutter Iso 4032 M8 (731231801) HEXAGON NUT ISO 4032 M8 8 ZPB
	Riemen (589562301) Riemen
	Schalter/pto-schalter 8 Terminals (582107601) SWITCH PTO, 8 TERMINAL, STANDARD LOAD BLACK CAP, BLACK BODY, NO TEXT
	Pedalgummi (586966401) PEDAL RUBBER L = 68mm
	Federring – E-clip Welten/5x0,7 (735310920) E-CLIP SHAFTS 5x0.7 St PP
	Gelenk/verbindung (506554701) (506554701) LINKAGE
	Häufig Verwendete Ersatzteile / Regulierungs-pedale Für Aufsitzrasenmäher (582152001) CONTROL CABLE TRANSMISSION
	Batterie (547853701) Battery 12V 28Ah

Zubehör

	Artikel beschreibung
	Rasenlüfter (586636702) Rasenlüfter
	Schneepflug- Bzw. Schneidwerkzeug Für Aufsitzrasenmäher (r400ii), Mähdeck-/gerätevorgaben (596290101) Schneepflug R400II
	Husqvarna Kehrbürste Für R400 (596288701) Kehrmaschine R400
	Mähdeck Combi 122 (967649101) 400er Serie
	Husqvarna Rider Adapterplatte Für Akku Boxen (547041301) Rider Adapterplatte für Akku Boxen
	Heckgewicht (594988401) Rider 400er Serie
	Gepäckträger (594988301) Gepäckträger - passend für Rider der 400er Serie
	Laderampen (505699045) 2000 mm / 260 mm
	Husqvarna Schneefräse (596289301) Schneefräse R400II
	Husqvarna Schlegelmäher Für R400ii (596289201) Schlegelmäher R400II
	Mähdeck Combi 103 Cm (967648901) 400er Serie
	Husqvarna Gummischürfleiste (531007134) Gummileiste 125 cm
	Mähdeck Combi 112 Cm (967649001) 400er Serie
	Schneeräumschild (596290001) Schneeräumschild R400II
	Batterieladegerät (580355201) Akku Ladegerät MXS 5.0 CTEK MXS 12V/5A 5.0 EU
	Streuwagen Profi (596293001) Streuwagen Profi
	Abdeckplane (505630870) Abdeckung für Rider
	Husqvarna Anbauplattform (546080801) AGBP2102v2
	Aerifizierer (586636901) Aerifizierer
	Walze (546081001) AGRL291v2
	Laderampen (505699040) Laderampen, gerade
	Anhänger 275 (501008201) Anhänger 275
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	H Husqvarna Schotterharke (953512401) R 100-400
	Husqvarna Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Entmooser (586636601) Entmooser
	Vertikutierer (586636801) Vertikutierer
	Stern-aerifizierer (588212701) Stern-Aerifizierer

Dokumente

Für Husqvarna R 420TsX AWD stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Rider R 420TsX AWD – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

R 418TsX AWD R 420TsX AWD 2025

R 419TsX AWD R 420TsX AWD 2023-01

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
