Husqvarna CTH184 T | Ersatzteile & Zubehör

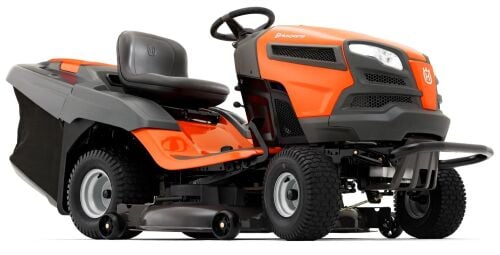

Hier findest Du Original-Ersatzteile für Dein Modell CTH184 T von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Das passende Teil – für genau Dein Gerät

Wähle Dein Modell, um zu Deinen passenden Ersatzteilen zu gelangen.

Hersteller

Modell öffnen

Bitte wählen Sie ein Modell

Variante ?

Ersatzteilkatalog für CTH184 T

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung Grasfänger oben (583765001) COVER
	1		Mutter (532174814) NUT
	1		Querrohr Grasfängeraufnahme (583826901) TUBE
	1		T-Mutter (586668901) NUT
	1		Abdeckung Grasfänger-Umrüstung (580436801)
	1		Rahmen unten U-förmig Grasfänger (583825801) FRAME
	1		Grasfangsack hinten (581337103) BAG
	1		Sperrhaken Grasfänger-Verriegelung (583580301) LATCH
	1		Sechskantschraube 1/4 x 3/4 Zoll (874760412) SCREW
	1		Tannenbaumclip Grasfänger (583548101) CLIP
	1		Schraube Grasfängerrahmen (532199687) SCREW
	1		Rahmen oben U-förmig Grasfänger (583570301) CONNECTOR
	1		Verbindungsstück Ecke links Grasfänger (583573001) CONNECTOR
	1		Leitblech seitlich Grasfänger (583573101) BAFFLE
	1		Schulterbolzen 5/16-18 (Zollgewinde) (532171873) BOLT
	1		Bolzen 5/16-18UNC x 3/4 Zoll mit SEMS-Scheibe (532171877) BOLT
	1		Schlossschraube 5/16-18UNC x 3/4 Zoll (872110506) BOLT
	1		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) LOCK NUT
	1		Griff oben vorne Grasfänger (583827701) HANDLE
	1		Schlossschraube 5/16-18 x 1.5 Zoll (596030801) BOLT
	1		Gabelkopf-Stift Ausführung .183 (532420306) CLEVIS PIN
	1		Clip (532085179) Clip zur Befestigung.
	1		Spreizrohr Grasfangsack (583826601) TUBE
	1		Gabelkopf-Stift .375x2.375 (583459101) PEN
	1		Sicherungsclip M (532004497) RETAINER RING
	1		Senkkopf-Bohrschraube #8 (532421801) SCREW
	1		Schwenkarm Grasfängerstütze (583826801) PIVOTING ARM
	1		Halter Grasfänger-Verriegelung (532445236) BRACKET
	1		Bolzen (872110510) BOLT
	1		Halter Gabelkopf oben elektrische Entleerung (583765801) BRACKET
	1		Linearantrieb 6 Zoll elektrische Entleerung (585271201) ACTUATOR
	1		Abstandsscheibe Nylon (583590601) Nylon, 0.375 ID x 0.75 OD x 0.4375
	1		Flansch-Sicherungsmutter 5/16-18 x 0.68 Zoll (596135701) NUT
	1		Halter Drehpunkt rechts elektrische Entleerung (581314102) BRACKET
	1		Halter Drehpunkt links elektrische Entleerung (581314002) BRACKET
	1		Halter Mitte rechts Grasfängerstütze (581314802) BRACKET
	1		Halter Mitte links Grasfängerstütze (581314702) BRACKET
	1		Stützrohr versetzt Grasfänger (581315104) TUBE ASSY
	1		Halter Linearantrieb Grasfänger-Entleerung (581314202) BRACKET
	1		Gabelkopf-Stift .375 x 1.25 (532448634) CLEVIS PIN
	1		Halter Grasfängerstütze oben (586052302) BRACKET
	1		Halter rechts Grasfängerstütze (586052402) BRACKET
	1		Halter links Grasfängerstütze (586052502) BRACKET
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW

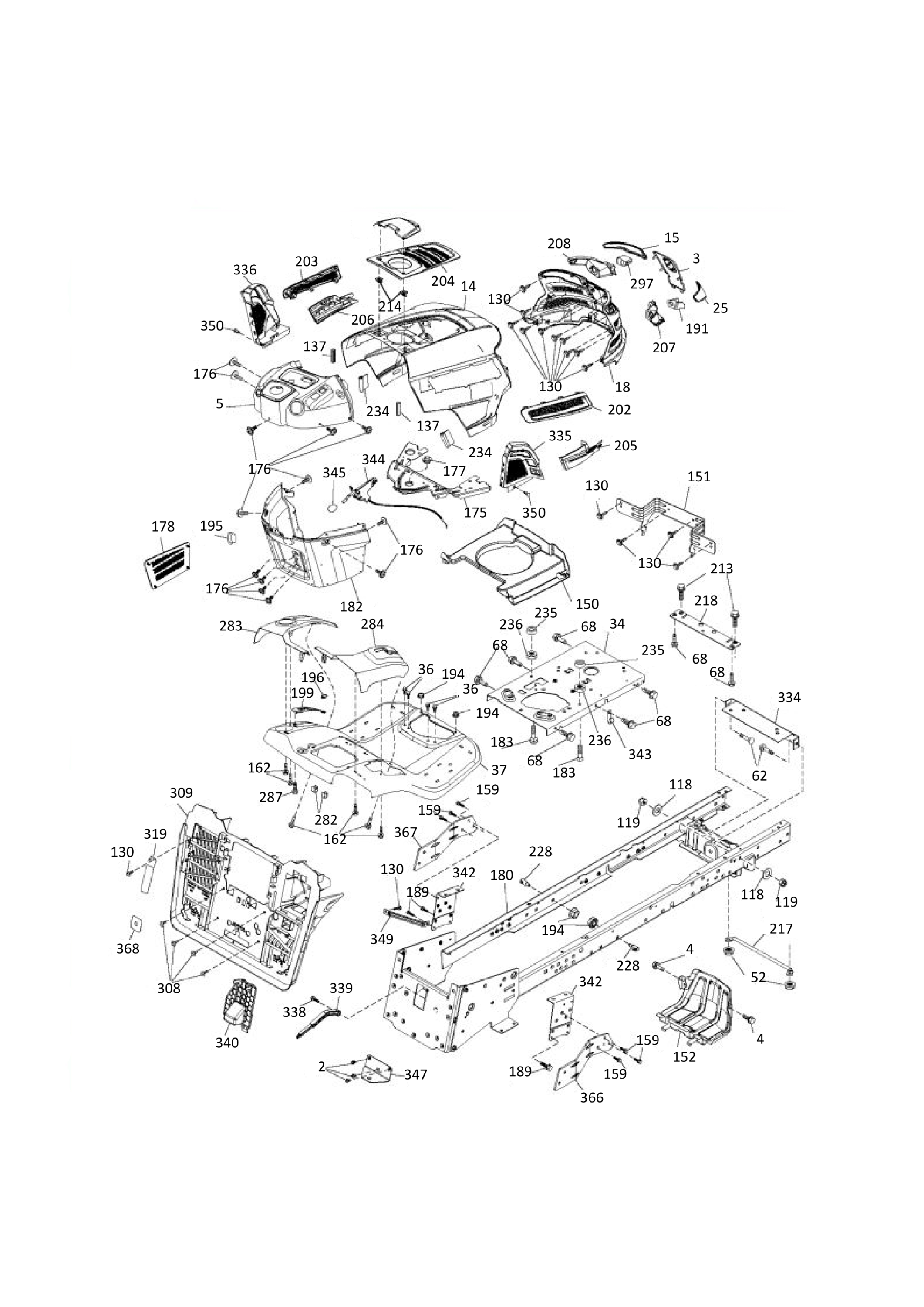

Nr.	Anzahl im Gerät		Artikel
	1		Schraube (593337601) Schraube.
	1		Logo-Emblem Haube (532444481) APPLIQUE
	1		Schraube (817000616) SCREW
	1		Armaturenbrett oben (590748814) DASH
	1		Motorhaube orange (587483301) HOOD
	1		Linse Scheinwerfer links (532439733) LENS
	1		Kühlergrill mit Scheinwerferausschnitten (597247201) GRILLE
	1		Linse Scheinwerfer rechts (532443385) LENS
	1		Motorplatte 10 GA (593944401) PLATE
	1		Gewindeformende Sechskantschraube 5/16-18 x 0.5 Zoll (596030701) SCREW
	1		Kotflügel hinten (532441419) FENDER
	1		Sicherungsmutter (596040501) NUT
	1		Bolzen (596728201) BOLT
	1		Gewindeformende Sechskantschraube 5/16-18 x 0.5 Zoll (596030701) SCREW
	1		Unterlegscheibe 3/8 x 0.08 Zoll (596565301) WASHER
	1		Mutter (596322601) NUT
	1		Schraube #10 x 0.750 Zoll (596321701) Schraube.
	1		Anschlagpuffer Armaturenbrett (532407590) BUMPER
	1		Luftkanal (532439731) AIR DUCT
	1		Halter Haubendrehpunkt (531077401) BRACKET
	1		Schutzblende grau (599961102) SHIELD
	1		Schraube 3/8-16 x 0.75 Zoll (817000612) SCREW
	1		Schraube (596134101) Schraube.
	1		Querträger (590607702) SUPPORT
	1		Schraube Armaturenbrett (532400776) SCREW
	1		Lenkbuchse (532195228) BUSHING
	1		Lüftungsgitter (532199782) NET
	1		Rahmen (583902701) CHASSIS
	1		Armaturenbrett unten (583536501) DASH
	1		Schraube (595305701) BOLT
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW
	1		Reflektoreinsatz rechts (532437455) INSERT
	1		Flansch-Sicherungsmutter 5/16-18 x 0.68 Zoll (596135701) NUT
	1		Stopfen Armaturenbrett (532404137) PLUG
	1		Höhenanzeige Mähdeckhub rot (532441552) INDICATOR
	1		Platte Mähdeckhub (583371401) PLATE
	1		Lüftungsgitter rechts (532439728) rechts, seitliche Entlüftung, (GT II)
	1		Lüftungsgitter links (532439727) links, seitliche Entlüftung, 498, (GT II)
	1		Entlüftungsabdeckung oben (587485901) COVER
	1		Zierleiste rechts (532439730) SKIRT
	1		Zierleiste links grau (532439729) SKIRT
	1		Scheinwerferblende rechts (587464801) CLIP
	1		Scheinwerferblende links (587464501) CUP
	1		Schraube 5/16-18 x 3/4 Zoll (596030501) BOLT
	1		Clip Lüftungsgitter (532199145) Clip zur Befestigung.
	1		Stange Haubendrehpunkt (532409167) ROD
	1		Befestigungsplatte (532196395) PLATE
	1		Gewindestift mit Verdrehschutz (593824001) STUD
	1		Deckel externe Füllöffnung schwarz (532435715) LID
	1		Anschlagpuffer Haube (532404742) BUMPER
	1		Abstandsscheibe (596564201) SPACER
	1		Centerlock-Sicherungsmutter 5/16 Zoll (873930500) NUT
	1		Halteclip Konsole (532414110) CLIP
	1		Konsole Mähdeckhub (532447212) CONSOLE
	1		Konsole Pedalsteuerung (583765401) CONSOLE
	1		Schraube (817600406) SCREW
	1		Reflektoreinsatz links (532437456) INSERT
	1		Bolzen 5/16-18UNC x 3/4 Zoll mit SEMS-Scheibe (532171877) BOLT
	1		Rückplatte Fangkorb (597316401) BACKPLATE
	1		Hebel Fangkorb (581313906) LEVER
	1		Halter Motor (532442537) BRACKET
	1		Abdeckung Armaturenbrett unten rechts schwarz (532448204) unten rechts, Armaturenbrett, schwarz
	1		Abdeckung Armaturenbrett unten links schwarz (532445309) unten links, Armaturenbrett, schwarz, (GT II)
	1		Schulterbolzen 5/16-18 x 0.88 Zoll (583510201) BOLT
	1		Hebel Fangkorb (583510301) LEVER
	1		Akkufachdeckel (581329001) BATTERY
	1		Halter Kotflügel (582826802) SUPPORT
	1		Clip Chassisplatte (532440749) CLIP
	1		Bedienelement EZ-Mulch (583536701) CONTROL
	1		Schaltknopf 3/8-16 schwarz (539132624) KNOB
	1		Zughaken (583566701) HITCH
	1		Stütze Chassisrahmen (532436606) SUPPORT
	1		Tannenbaumclip (532445143) CLIP
	1		Halter Fangkorb vorne rechts schwarz (581314602) BRACKET
	1		Halter Fangkorb vorne links schwarz (581314502) BRACKET
	1		Deckel Fangkorbhebel (581424801) SHROUD
	1		Stoßfänger vorne schwarz (954120049) BUMPER

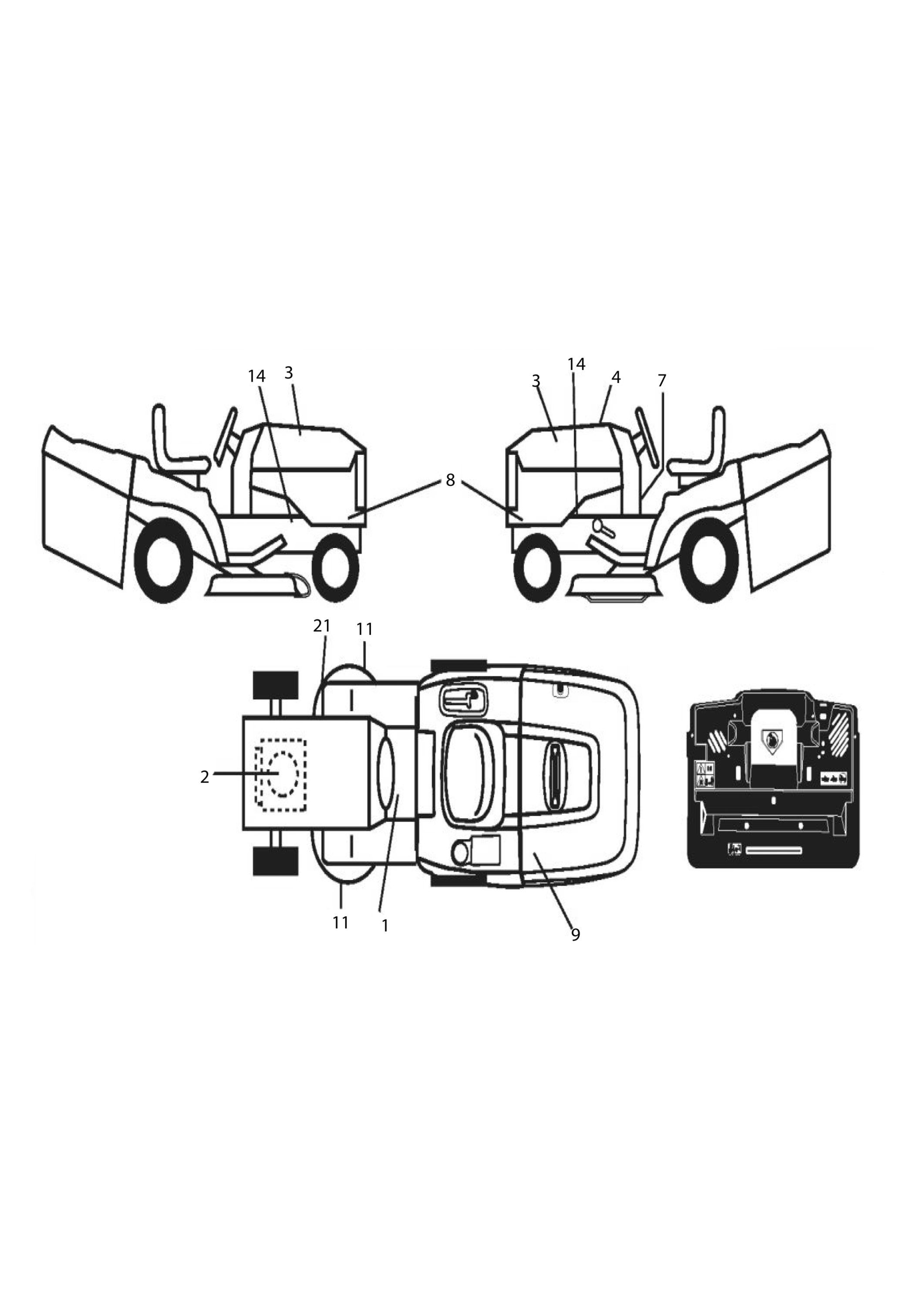

Nr.	Anzahl im Gerät		Artikel
	1		Warnaufkleber kombiniert (581578301) DECAL
	1		Bedienaufkleber Tempomat (583087001) DECAL
	1		Warnaufkleber Motor (581579701) DECAL
	1		Aufkleber Schriftzug 170mm (581627301) DECAL
	1		Aufkleber Seitenteil (532446090) DECAL
	1		Motoraufkleber Kawasaki FS541 (581517201) DECAL
	1		Warnaufkleber Service und Brandgefahr (581579801) DECAL
	1		Hinweisaufkleber Mulchen/Fangen vertikal (581578402) DECAL
	1		Aufklebersatz Seitenteile links/rechts (583583601) DECAL
	1		Warnaufkleber Fangkorb elektrische Entleerung (581578501) DECAL
	1		Warnaufkleber Fangkorb elektrische Entleerung (583482501) DECAL
	1		Warnaufkleber Schnittgefahr (581579101) DECAL
	1		Aufkleber Chassis (532159736) DECAL
	1		Warnaufkleber heißer Schalldämpfer (581579602) DECAL
	1		Aufkleber Keilriemenführung 97cm CRD (532441189) DECAL
	1		Warnaufkleber Service und Brandgefahr (581579801) DECAL
	1		Bypass-Aufkleber Rückplatte (583575701) DECAL
	1		Fußstützenpad links mit Logo (532441409) DECAL
	1		Fußstützenpad rechts mit Pedal-Logo (532441410) DECAL

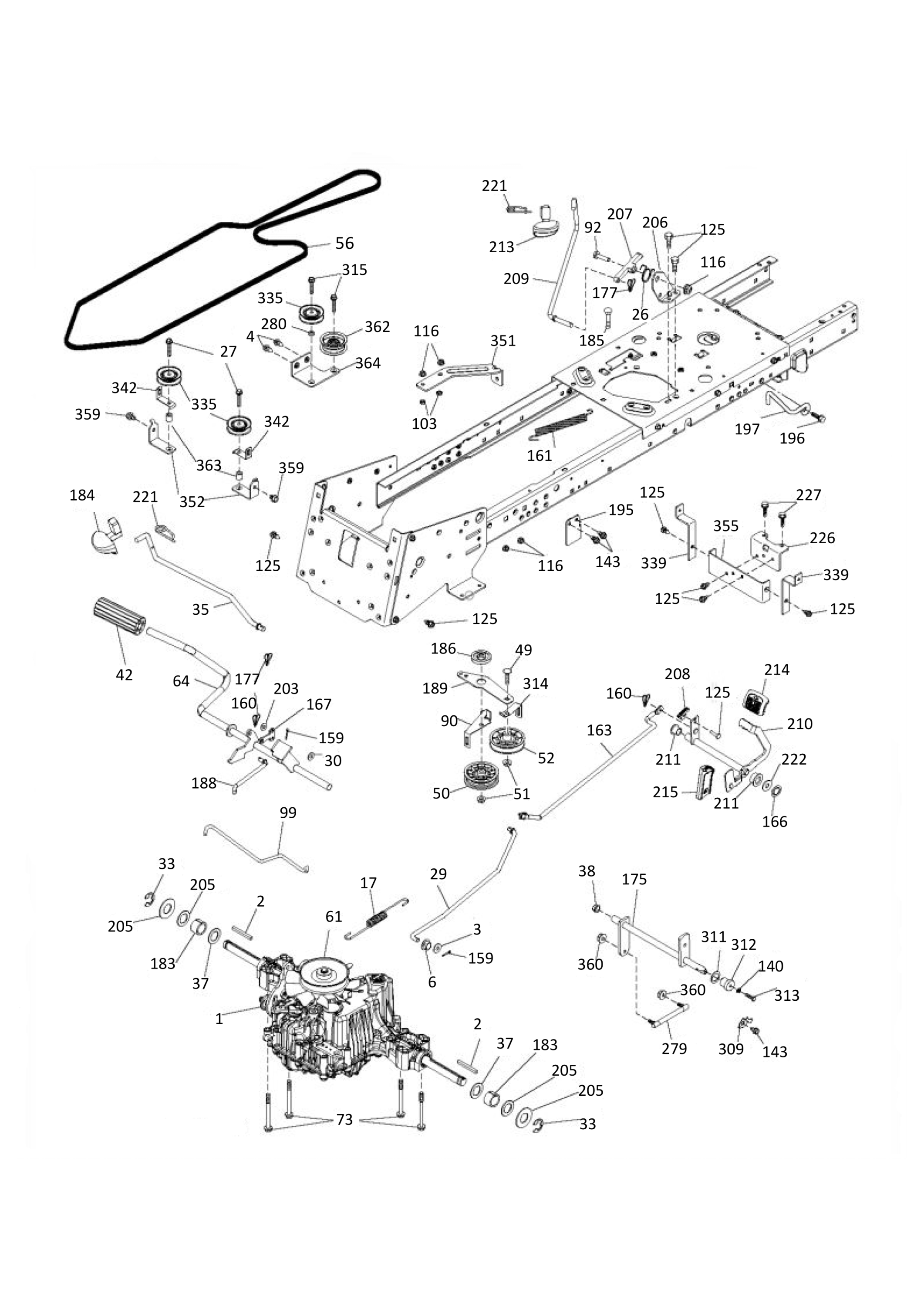

Nr.	Anzahl im Gerät		Artikel
	1		Passfeder (532123583) KEY
	1		Scheibe (596140201) Scheibe.
	1		Flanschschraube 5/16-18UNC x 0.75 Zoll (596135901) BOLT
	1		Schnappbuchse Bremsstange (532124028) BUSHING
	1		Feder Transaxle-Bremse (583508701) SPRING
	1		Feder Tempomat-Sperrhaken (532199679) SPRING
	1		Schraube Fahrantriebs-Riemenführung (596241001) Schraube.
	1		Bremsstange K46-Transaxle (583566601) ROD
	1		Scheibe (596204101) Scheibe.
	1		E-Sicherungsring (812000001) RETAINER RING
	1		Stange Feststellbremse (583864502) ROD
	1		Gehärtete Scheibe (532188967) WASHER
	1		Hülse Schaltwelle hinten (532169613) SLEEVE
	1		Pedalgummi (510089501) PEDAL
	1		Schlossschraube 3/8-16UNC x 1.75 Zoll (596136201) BOLT
	1		Riemenscheibe flach Offset 0.910 (532194327) PULLEY
	1		Flansch-Sicherungsmutter 3/8-16 UNC (532409149) NUT
	1		Riemenscheibe mit V-Nut Offset 0.910 (532194326) PULLEY
	1		Riemen Fahrantrieb 114.25 (591065310) BELT
	1		Riemenscheibe Transaxle-Eingang (583577801) PULLEY
	1		Welle Pedalsteuerung (532197865) SHAFT
	1		Flanschschraube 5/16-18UNC x 2.75 Zoll (595316601) SCREW
	1		Riemenführung Kupplungsseite (583570001) KEEPER
	1		Schraube (595305701) Schraube.
	1		Stange Bypass Fahrantrieb (583571801) ROD
	1		Sechskantmutter 5/16-18 x 0.577 Zoll (596436301) NUT
	1		Flansch-Sicherungsmutter 5/16-18 x 0.68 Zoll (596135701) NUT
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW
	1		Scheibe (596029801) Scheibe.
	1		Gewindeformende Sechskantschraube 5/16-18 x 0.5 Zoll (596030701) SCREW
	1		Splint 1/8 x 3/4 Zoll (596029501) PIN
	1		Sicherungsclip M (596029401) PIN
	1		Rückholfeder Riemenspanner (532105709) SPRING
	1		Stange Pedalsteuerung (594084102) ROD
	1		Klemmmutter .625 (532429164) NUT
	1		Sperrhaken Bremse (531152901) LATCH
	1		Schaltwelle hinten (583450901) SHAFT
	1		Abstandsscheibe Transaxle-Achse (532137057) SPACER
	1		Griff Feststellbremse (532196439) HANDLE
	1		Schlossschraube 3/8-16 x 2 Zoll (872110622) BOLT
	1		Abstandsscheibe Fahrantrieb (532194321) SPACER
	1		Gelenk lang Fahrantriebskupplung (582217001) LINK
	1		Winkelhebel Fahrantrieb (583492701) BELLCRANK
	1		Halter Bremsstange (580456901) BRACKET
	1		Schraube (817000616) SCREW
	1		Verdrehsicherungsbügel Kupplung (585658602) CLUTCH
	1		Unterlegscheibe (734116301) WASHER
	1		Scheibe (532121748) Scheibe.
	1		Halter Tempomat-Sperrhaken (532448596) BRACKET
	1		Sperrhaken Tempomat (587031402) LATCH
	1		Stufenrad Pedalsteuerung (596564101) SUPPORT
	1		Stange Tempomatbedienung (596869801) ROD
	1		Pedalarm Pedalsteuerung (532400980) PEDAL ARM
	1		Nylonlager Pedalarm (532120183) BEARING
	1		Bedienelement Tempomat mit Anschlussstange (532403119) CONTROL
	1		Pedalbelag Vorwärtsgang (532421263) PAD
	1		Pedalgummi Rückwärtsgang (583376501) PEDAL RUBBER
	1		Feder Bedienelement (532403187) SPRING
	1		Unterlegscheibe 21/32 x 1-1/4 x 10GA (879212010) WASHER
	1		Halter Drehmomentstütze K46 (531170501) BRACKET
	1		Schraube 5/16-18 x 3/4 Zoll (596030501) Schraube.
	1		Gelenk Schaltwelle (593898401) LINK
	1		Unterlegscheibe Riemenspanner 5/16 SAE (596039901) Scheibe.
	1		Befestigungsplatte Schaltwellen-Anlenkung (532165581) RETAINER
	1		Scheibe Schaltwelle (532169845) Scheibe.
	1		Nabe Schaltwelle (532165614) HUB
	1		Sechskantschraube 1/4-20UNC x 1 Zoll (596040701) BOLT
	1		Riemenführung Fahrantrieb (583575801) RETAINER
	1		Schraube 5/16-18 x 1.25 Zoll (817580520) BOLT
	1		V-Riemenspannrolle (532199534) PULLEY
	1		Drehmomentstütze K46-Transaxle (583512601) STRAP
	1		Riemenführung V-Umlenkrolle 2.5 Zoll (529846301) BELT GUIDE
	1		Stabilisatorhalter Mähdeck (583515101) BRACKET
	1		Halter Riemenspannrolle (583506401) BRACKET
	1		Drehmomentstütze quer K46-Transaxle (583506501) STRAP
	1		Bolzen (596564002) SCREW
	1		Sicherungsmutter 5/16-24 (Zollgewinde) (532444714) NUT
	1		Riemenscheibe Umlenkrolle flach 2.25 Zoll (583512101) IDLER
	1		Abstandsscheibe Riemenspannrolle (532442780) 343x63x.62, Riemenspannrolle
	1		Halter Riemenspannrolle oben (583567401) BRACKET

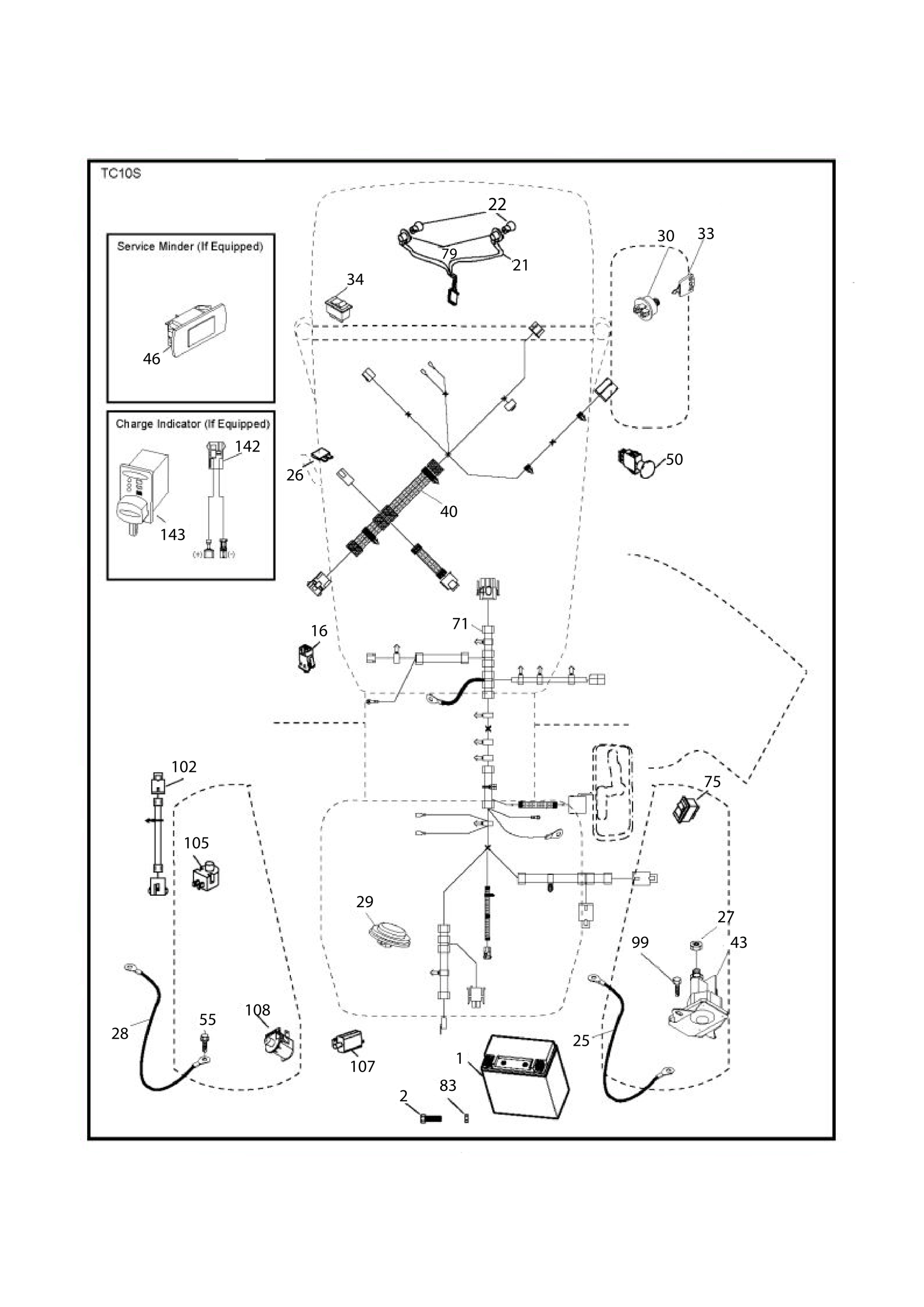

Nr.	Anzahl im Gerät		Artikel
	1		Akku (583516701) BATTERY
	1		Bolzen Batteriebereich (596320101) SCREW
	1		Mikroschalter Verriegelung Push-in (532176138) MICRO SWITCH
	1		Scheinwerfer-Kabelbaum mit Glühlampen (532400252) HARNESS
	1		Glühlampe 4152J (532004152) BULB
	1		Pluskabel Akku 20 Zoll 8 AWG (532441382) CABLE
	1		Sicherung 20A (532175158) FUSE
	1		Mutter (873510400) NUT
	1		Minuskabel Akku 20 Zoll 8 AWG (532441383) CABLE
	1		Sitzschalter OPC (532401545) SWITCH
	1		Zündschalter mit Licht- und ROS-Funktion (532193350) IGNITION MODULE
	1		Zündschlüssel mit Schlüsselanhänger (532411935) KEY
	1		Lichtschalter (532110712) SWITCH
	1		Kabelbaum Armaturenbrett (581686401) HARNESS
	1		Kabelbaum Armaturenbrett (583593201) HARNESS
	1		Magnetschalter Starter (582042802) SOLENOID
	1		Betriebsstundenzähler mit Serviceanzeige (594919102) DISPLAY
	1		PTO-Schalter (582107601) SWITCH
	1		Gewindeformende Sechskantschraube 5/16-18 x 0.5 Zoll (596030701) SCREW
	1		Kabelbaum Chassis (580688901) HARNESS
	1		Kabelbaum Chassis (581686402) HARNESS
	1		Schalter Fangkorbentleerung (583575501) SWITCH
	1		Lampenfassung Scheinwerfer (532175242) HOLDER
	1		Mutter Batteriebereich (594086501) NUT
	1		Gewindeformende Sechskantschraube 1/4-20 x 0.5 Zoll (596437001) SCREW
	1		Kabelbaum Rückfahrschalter (532441262) HARNESS ASSY
	1		Rückfahrschalter (532407568) SWITCH
	1		Schalter Fangkorb-Füllstandsanzeige (583100701) SWITCH FBI
	1		Schnappschalter Öffner (532421062) SWITCH
	1		Ladeanschluss mit Kabelbaum und Ladeanzeige (583593501) HARNESS
	1		Konsole Gangschaltung rechts grau (597177801) CHARGE PORT

Nr.	Anzahl im Gerät		Artikel

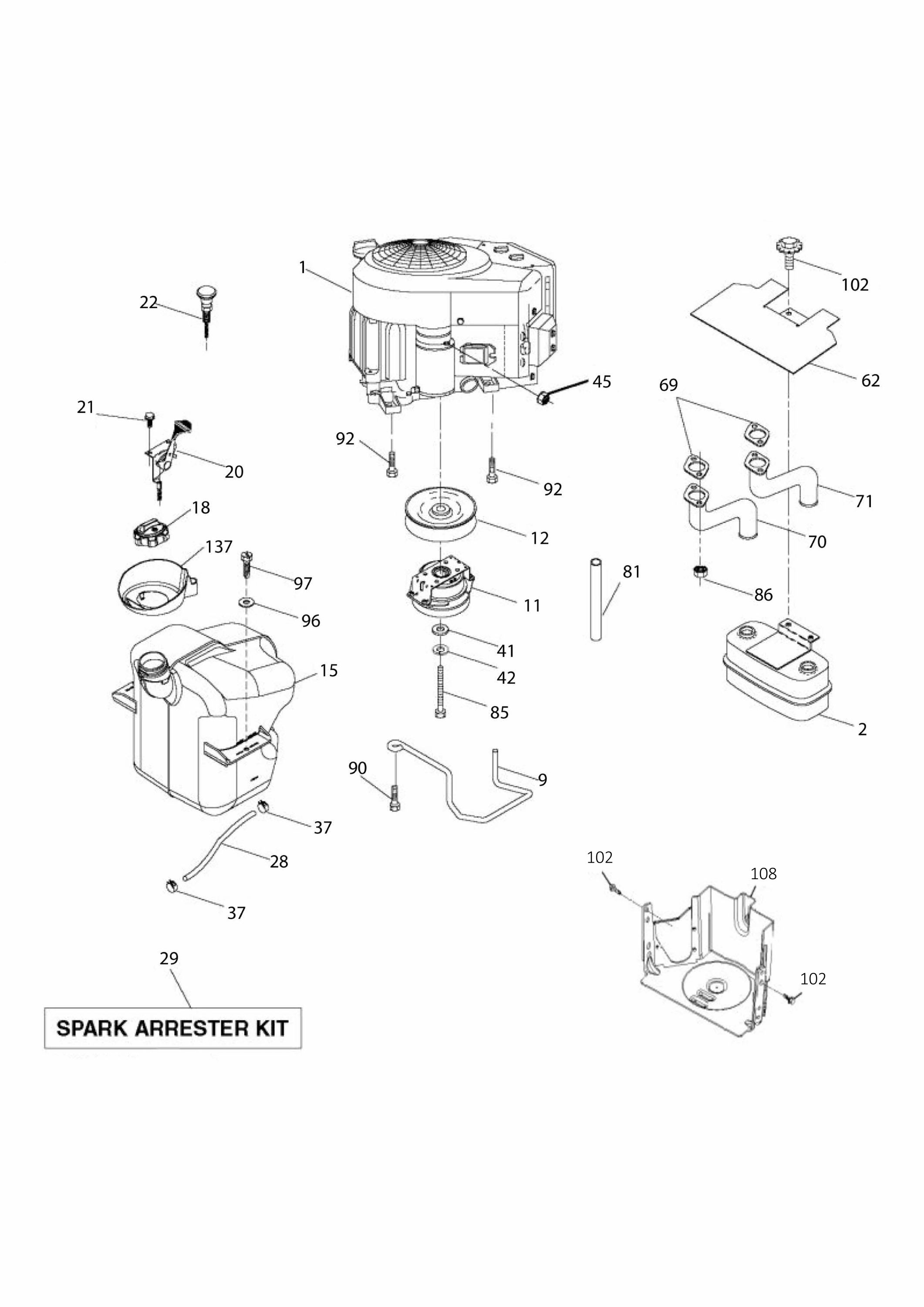

	1		Schalldämpfer mit Halter (589818702) MUFFLER
	1		Riemenführung Motorriemen 4.25 Zoll schwarz (596501502) KEEPER
	1		Kupplung elektrisch Mähdeck (Ogura) (587241601) CLUTCH
	1		Riemenscheibe Motorantrieb TuffTorq (532405097) PULLEY
	1		Kraftstofftank mit externem Einfüllstutzen (583507201) FUEL TANK
	1		Tankdeckel 2.25 Zoll mit Drehverschluss (532441462) CUP
	1		Gaszug schwarz mit Bedienhebel (532412165) CABLE
	1		Schraube #10 x 0.750 Zoll (596321701) Schraube.
	1		Chokehebel schwarz mit Zug (532187768) CHOKE CONTROL
	1		Kraftstoffschlauch 1/4 Zoll (587044820) HOSE
	1		Funkenfänger Auspuff (532137180) SPARK ARRESTER KIT
	1		Schlauchschelle Kraftstoffschlauch (532123487) HOSE CLAMP
	1		Scheibe Mähdeckkupplung (532126197) Scheibe.
	1		Sicherungsscheibe 7/16 Zoll (596238901) WASHER
	1		Sicherungsmutter (596133601) NUT
	1		Hitzeschutzblech Auspuff (531154901) SHIELD
	1		Auspuffdichtung (532178151) MUFFLER GASKET
	1		Auspuffrohr rechts FR961/FR730 (583955701) EXHAUST
	1		Auspuffrohr rechts FR961/FR730 (583955701) EXHAUST
	1		Ölablassrohr (532148456) TUBE
	1		Sechskantschraube 7/16-20 x 3.75 Zoll (501606601) BOLT
	1		Mutter Auspuffbefestigung (532184362) NUT
	1		Schraube (817000616) SCREW
	1		Schraube 3/8-16 x 1 Zoll (817120616) SCREW
	1		Scheibe (596135301) Scheibe.
	1		Schraube (817670412) SCREW
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW
	1		Abdeckung Motor-Riemenscheibe (587179510) Motor-Riemenscheibe, für 96051003400/07700/09500
	1		Auffangschale Tankstutzen (532441461) FUEL CAP ASSY

Nr.	Anzahl im Gerät		Artikel

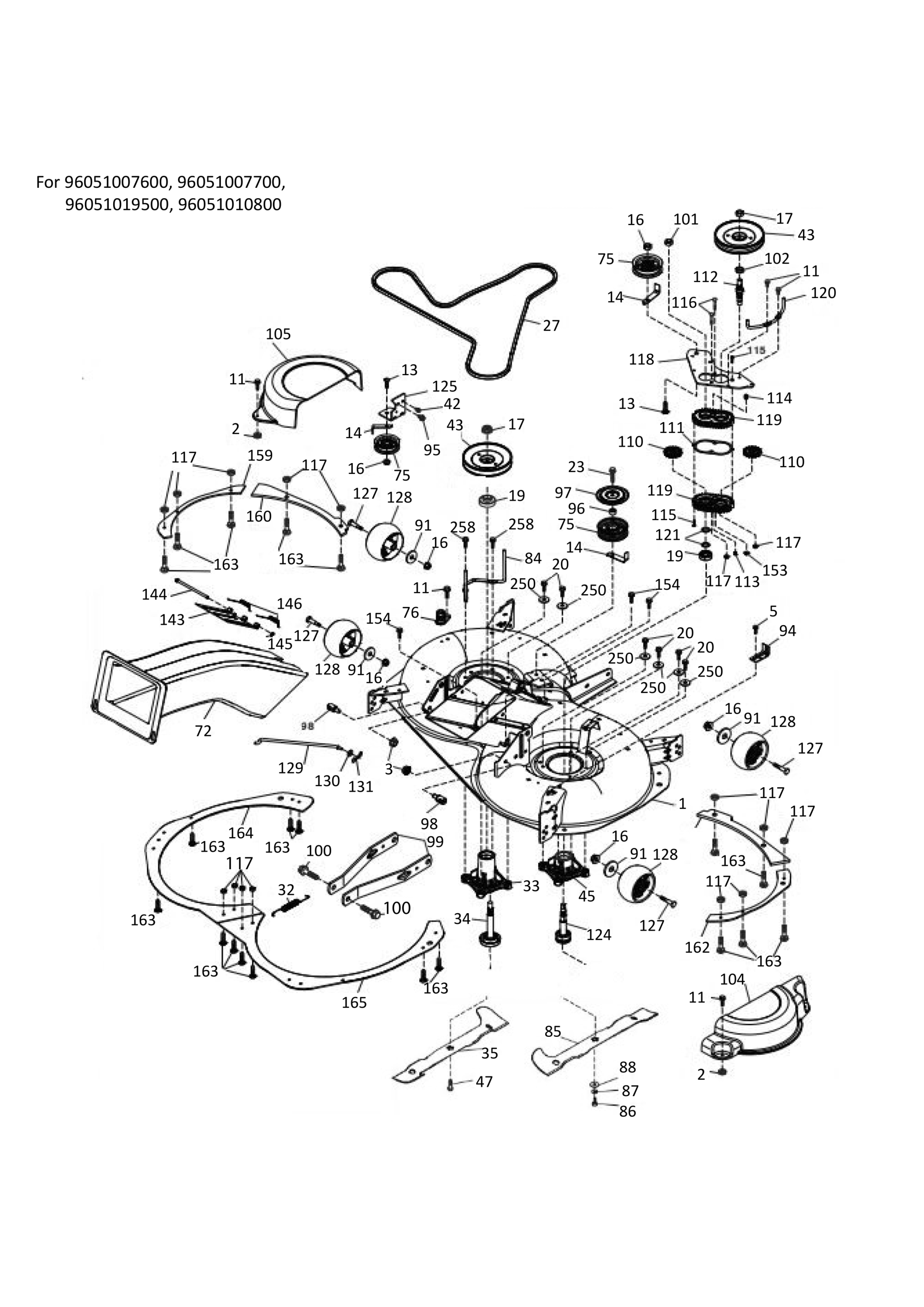

	1		Mähdeckgehäuse 107cm (548519601) DECK
	1		Palnut-Sicherungsmutter 1/4 Zoll (532423062) NUT
	1		Flansch-Sicherungsmutter 5/16-18 x 0.68 Zoll (596135701) NUT
	1		Bolzen 5/16 mit Sechskant-Scheibenkopf (817000510) BOLT
	1		Schraube 1/4-20 x 5/8 Zoll (532137729) Schraube.
	1		Bolzen 3/8-16 x 1.5 Zoll (596136101) BOLT
	1		Riemenführung Spannrolle (597024901) BELT GUIDE
	1		Flansch-Sicherungsmutter 3/8-16 UNC (532409149) NUT
	1		Flansch-Sechskantmutter 9/16-18 x 1.010 Zoll (596134801) NUT
	1		Lager Spindel (532110485) BEARING
	1		Sechskantschraube 3/8-16 x 1.75 Zoll (599972501) SCREW
	1		Keilriemen Messerantrieb (532445887) BELT
	1		Feder Mähdeckantrieb (583584001) SPRING
	1		Spindeleinheit hoch (587126106) MANDREL
	1		Spindeleinheit hoch (587819701) SHAFT
	1		Messer links 42 Zoll/107cm (581517902) BLADE
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW
	1		Riemenscheibe Spindel 5.438 PD (583568201) PULLEY
	1		Spindeleinheit kurz mit Linksgewinde (581650501) HOUSING
	1		Messerschraube mit Scheibe 7/16-20 x 1 Zoll (532193003) SCREW
	1		Auswurfkanal oben 97/107cm (581454103) CHUTE
	1		Riemenspannrolle flach (597025001) PULLEY
	1		Schlauchanschluss Mähdeck-Spülanschluss (532415598) HOSE COUPLING
	1		Riemenführung links Spindelriemen (583567901) KEEPER
	1		Messer rechts 42 Zoll/107cm (581518001) BLADE
	1		Messerschraube 3/8-24 x 1.25 Zoll mit Linksgewinde (583117001) BOLT
	1		Sicherungsscheibe 3/8 Zoll (596238701) Scheibe.
	1		Messerscheibe (532140296) WASHER
	1		Scheibe (596134901) Scheibe.
	1		Halter Kupplungszug (532197250) BRACKET
	1		Schraube 3/8-16 x 0.75 Zoll (817000612) SCREW
	1		Abstandsscheibe Riemenspanner (532400271) SPACER
	1		Schutz Riemenspanner (583119101) PROTECTOR
	1		Gewindestift mit Verdrehschutz (593824001) STUD
	1		Befestigungsarm rechts Mähdeck (529846401) ARM
	1		Schulterbolzen Befestigungsarm (532196539) BOLT
	1		Kronen-Sicherungsmutter 9/16-18 UNC (596040601) NUT
	1		Abstandsscheibe Lager (532402511) Lager
	1		Spindelabdeckung rechts 107cm (581714001) rechts, 107cm, Gen II
	1		Spindelabdeckung links 107cm (532444755) links, 107cm, Gen II
	1		Stirnrad CRD-Getriebe (587934801) GEAR
	1		Dichtung Getriebegehäuse (583514001) GASKET
	1		Welle CRD-Getriebeadapter (583571601) SHAFT
	1		Ölstopfen 1/8-27 NPT (583533001) Öl, 1/8-27 NPT
	1		Entlüftungsventil 1/8 NPT (588170501) VALVE
	1		Schraube Torx #10-24 x 1 Zoll (583608901) SCREW
	1		Schlossschraube 1/4-20 x 1.75 Zoll (594976601) BOLT
	1		T-Mutter (586668901) NUT
	1		Trägerplatte Kupplungsmechanik 107cm (583567701) ARM
	1		Getriebegehäuse CRD (583527601) GEARCASE
	1		Riemenführung rechts Spindelriemen (583568001) KEEPER
	1		Unterlegscheibe .687 ID x 1 OD x .062 (583514101) WASHER
	1		Spindeleinheit kurz mit Linksgewinde (581650501) SHAFT
	1		Halter Spannrolle (583514801) BRACKET
	1		Schulterbolzen Laufrad 3/8-16 x 3-5/8 Zoll (596434404) BOLT
	1		Laufrad Mähdeck (589527301) WHEEL
	1		Stabilisatorstange Mähdeck (583568101) ROD
	1		Scheibe (596133201) Scheibe.
	1		Sicherungssplint 5/16 Bow-Tie (532194208) PIN
	1		Mulchklappe 107cm (532438197) 107cm, CRD, EZ Mulch
	1		Scharnierstift Mulchklappe (593889501) PEN
	1		E-Sicherungsring 5/16 Zoll (532437988) RING
	1		Feder Mulchklappe (532445896) SPRING
	1		Sechskantmutter 9/16-18 CRD-Getriebe (593274601) NUT
	1		Torx-Schraube T30 1/4-20 x 0.50 Zoll (583254901) SCREW
	1		Verstärkungsplatte links vorn (585309405) TUBING
	1		Verstärkungsplatte links seitlich (585309505) TUBING
	1		Verstärkungsplatte rechts vorn (585316005) TUBING
	1		Verstärkungsplatte rechts seitlich (585316105) TUBING
	1		Schlossschraube 1/4-20 x 1 Zoll (592807801) BOLT
	1		Zwischenwand links 107cm (589358502) BAFFLE PLATE.LH
	1		Zwischenwand rechts 107cm (587426102) BAFFLE PLATE.RH
	1		Unterlegscheibe (734116301) WASHER
	1		Mähdeck-Baugruppe 107cm (589643101) CUTTING DECK
	1		Sechskantschraube .313-18 x 1.19 Zoll mit Scheibenauflage (584953901) SCREW

Nr.	Anzahl im Gerät		Artikel

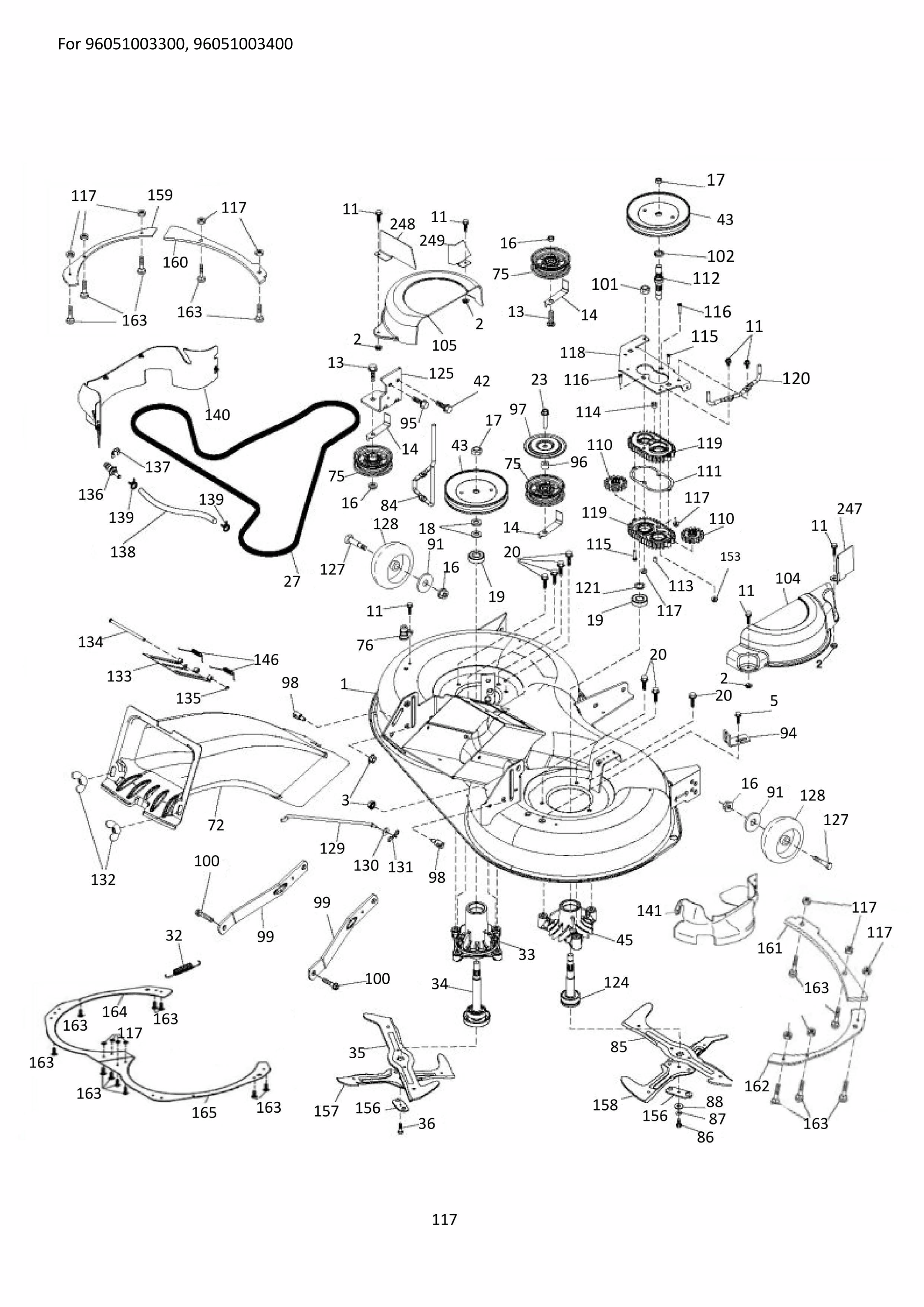

	1		Mähdeckgehäuse 107cm (548519601) DECK
	1		Mähdeck-Baugruppe 107cm (583626701) DECK.SVC
	1		Palnut-Sicherungsmutter 1/4 Zoll (532423062) NUT
	1		Flansch-Sicherungsmutter 5/16-18 x 0.68 Zoll (596135701) NUT
	1		Bolzen 5/16 mit Sechskant-Scheibenkopf (817000510) BOLT
	1		Schraube 1/4-20 x 5/8 Zoll (532137729) Schraube.
	1		Bolzen 3/8-16 x 1.5 Zoll (596136101) BOLT
	1		Riemenführung Spannrolle (597024901) BELT GUIDE
	1		Flansch-Sicherungsmutter 3/8-16 UNC (532409149) NUT
	1		Flansch-Sechskantmutter 9/16-18 x 1.010 Zoll (596134801) NUT
	1		Abstandsscheibe Riemenscheibe (532187690) WASHER
	1		Lager Spindel (532110485) BEARING
	1		Sechskantschraube .313-18 x 1.19 Zoll mit Scheibenauflage (584953901) BOLT
	1		Sechskantschraube 3/8-16 x 1.75 Zoll (599972501) SCREW
	1		Keilriemen Messerantrieb (532445887) BELT
	1		Feder Mähdeckantrieb (583584001) SPRING
	1		Spindeleinheit hoch (587819701) BEARING
	1		Spindeleinheit hoch (587819701) SHAFT ASSY
	1		Messer links 3-in-1 42 Zoll/107cm (532180583) BLADE
	1		Messerschraube mit Scheibe 7/16-20 x 1 Zoll (532193003) SCREW
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW
	1		Riemenscheibe Spindel 5.438 PD (583568201) PULLEY
	1		Lagergehäuse Spindel (532137152) BEARING
	1		Auswurfkanal oben 97/107cm (581454103) CHUTE
	1		Riemenspannrolle flach (597025001) PULLEY
	1		Schlauchanschluss Mähdeck-Spülanschluss (532415598) PORT
	1		Spülanschluss 1/2 Zoll mit Schlauchtülle (583544301) PORT
	1		Riemenführung links Spindelriemen (583567901) KEEPER
	1		Messer rechts 3-in-1 42 Zoll/107cm (532180584) BLADE
	1		Messerschraube 3/8-24 x 1.25 Zoll mit Linksgewinde (583117001) BOLT
	1		Sicherungsscheibe 3/8 Zoll (596238701) Scheibe.
	1		Messerscheibe (532140296) WASHER
	1		Scheibe (596134901) Scheibe.
	1		Halter Kupplungszug (532197250) BRACKET
	1		Schraube 3/8-16 x 0.75 Zoll (817000612) SCREW
	1		Abstandsscheibe Riemenspanner (532400271) SPACER
	1		Schutz Riemenspanner (583119101) PROTECTOR
	1		Gewindestift mit Verdrehschutz (593824001) STUD
	1		Befestigungsarm rechts Mähdeck (529846401) ARM
	1		Schulterbolzen Befestigungsarm (532196539) BOLT
	1		Kronen-Sicherungsmutter 9/16-18 UNC (596040601) NUT
	1		Abstandsscheibe Lager (532402511) Lager
	1		Spindelabdeckung rechts 107cm (581714001) rechts, 107cm, Gen II
	1		Spindelabdeckung links 107cm (532444755) links, 107cm, Gen II
	1		Stirnrad CRD-Getriebe (587934801) GEAR
	1		Dichtung Getriebegehäuse (583514001) GASKET
	1		Welle CRD-Getriebeadapter (583571601) SHAFT
	1		Ölstopfen 1/8-27 NPT (583533001) Öl, 1/8-27 NPT
	1		Entlüftungsventil 1/8 NPT (588170501) VALVE
	1		Schraube Torx #10-24 x 1 Zoll (583608901) SCREW
	1		Schlossschraube 1/4-20 x 1.75 Zoll (594976601) BOLT
	1		T-Mutter (586668901) NUT
	1		Trägerplatte Kupplungsmechanik 107cm (583567701) ARM
	1		Getriebegehäuse CRD (583527601) GEARCASE
	1		Riemenführung rechts Spindelriemen (583568001) KEEPER
	1		Unterlegscheibe .687 ID x 1 OD x .062 (583514101) WASHER
	1		Spindelwelle (583514201) SHAFT
	1		Halter Spannrolle (583514801) BRACKET
	1		Schulterbolzen Laufrad 3/8-16 x 3-5/8 Zoll (596434404) BOLT
	1		Laufrad Mähdeck (589527301) WHEEL
	1		Stabilisatorstange Mähdeck (583568101) ROD
	1		Scheibe (596133201) Scheibe.
	1		Sicherungssplint 5/16 Bow-Tie (532194208) PIN
	1		Griffknopf 3/8 schwarz (532178899) KNOB
	1		Mulchklappe 107cm (532438197) 107cm, CRD, EZ Mulch
	1		Scharnierstift Mulchklappe (593889501) PIN
	1		E-Sicherungsring 5/16 Zoll (532437988) RING
	1		Stopfen Spülanschluss (583544201) PLUG
	1		Sprengring (812000029) RETAINER RING
	1		Schlauch Spülanschluss (582826601) HOSE
	1		Klemme Spülschlauch (596867401) CLAMP
	1		Schutz links 107cm (französische Ausführung) (501580001) GUARD.LH
	1		Schutz rechts 107cm (französische Ausführung) (501579602) GUARD.RH
	1		Feder Mulchklappe (532445896) SPRING
	1		Sechskantmutter 9/16-18 CRD-Getriebe (593274601) NUT
	1		Adapter Kreuzmesser-Aufnahme 107cm (583588901) ADAPTER
	1		Kreuzmesser links 107cm (532446993) BLADE
	1		Fangmesser rechts 42 Zoll/107cm (532180425) BLADE
	1		Verstärkungsplatte links vorn (585309405) PLATE LH.FRT
	1		Verstärkungsplatte links seitlich (585309505) PLATE.LH.FRT.BOLT
	1		Verstärkungsplatte rechts vorn (585316005) PLATE.RH.FRT
	1		Verstärkungsplatte rechts seitlich (585316105) PLATE.RH.SD
	1		Schlossschraube 1/4-20 x 1 Zoll (592807801) BOLT
	1		Zwischenwand links 107cm (589358502) BAFFLE.LH
	1		Zwischenwand rechts 107cm (587426102) BAFFLE.RH
	1		Riemenschutz rechts (589009602) GUARD.LH
	1		Riemenschutz links hinten (589009802) GUARD.RH
	1		Riemenschutz rechts (589009602) GUARD.RH

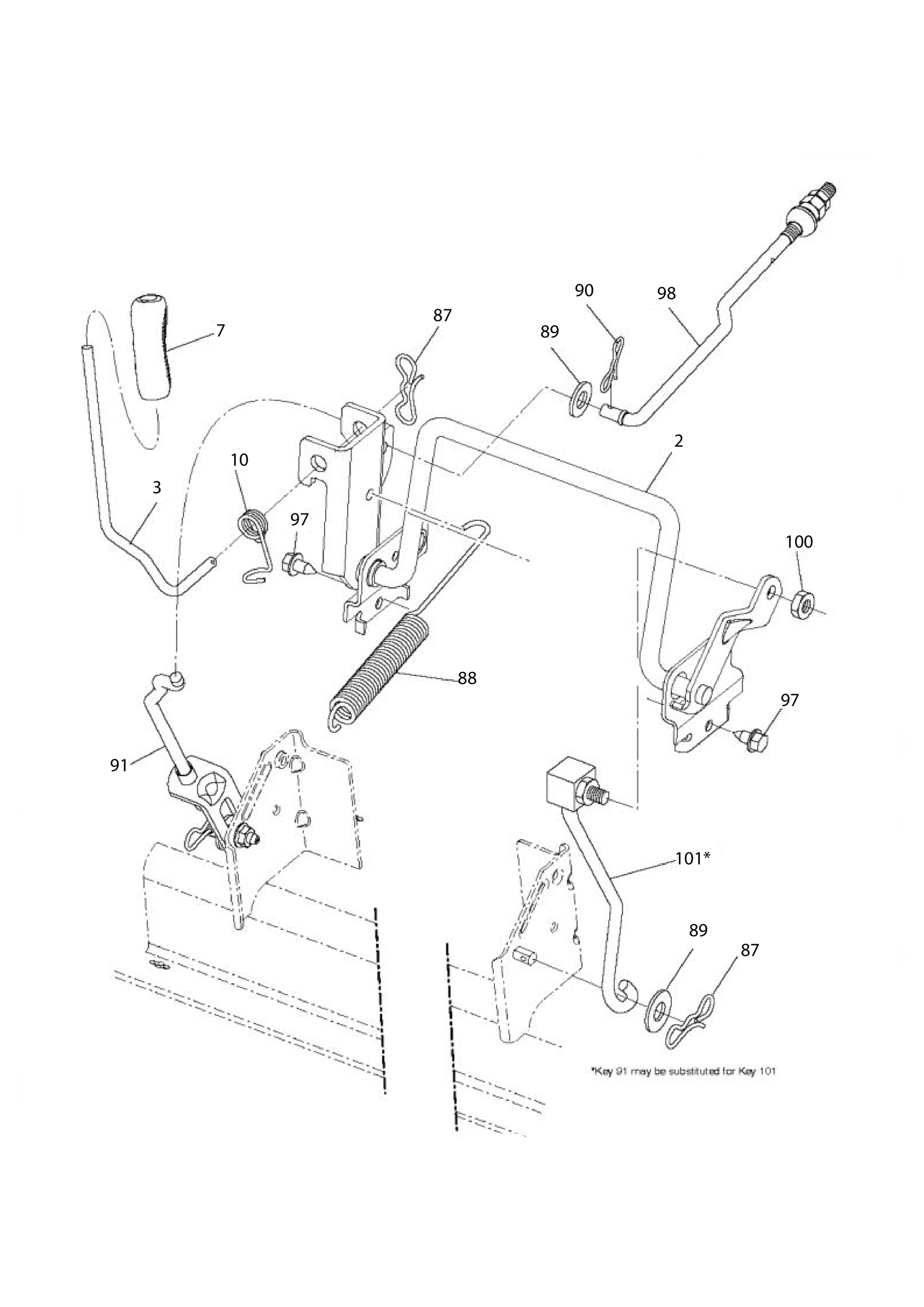

Nr.	Anzahl im Gerät		Artikel
	1		Welle Mähdeckhub rechts (583515001) SHAFT
	1		Hebel Mähdeckhub (594018001) LEVER
	1		Scheibe Mähdeckaufhängung (594976501) Scheibe.
	1		Griff Mähdeck-Hubhebel (532411555) GRIP
	1		Torsionsfeder Hubhebel (532196314) SPRING
	1		Federstecker 7/16 Zoll (532194209) SPRING
	1		Zugfeder Mähdeckhub 97/107cm (583580001) SPRING
	1		Scheibe Hubgestänge (819191912) WASHER
	1		Sicherungssplint 5/16 Bow-Tie (532194208) PIN
	1		Gestänge Mähdeckhub hinten 10.278 (589464807) LINK
	1		Schraube Mähdeck-Hubhalter (596564001) SCREW
	1		Gestänge Mähdeckaufhängung vorne 10.631 (581506903) LINK
	1		Sicherungsmutter 3/8-16 (Zollgewinde) (595305901) NUT
	1		Gestänge Mähdeckhub fest 38/42/46 Zoll (532407003) LINK

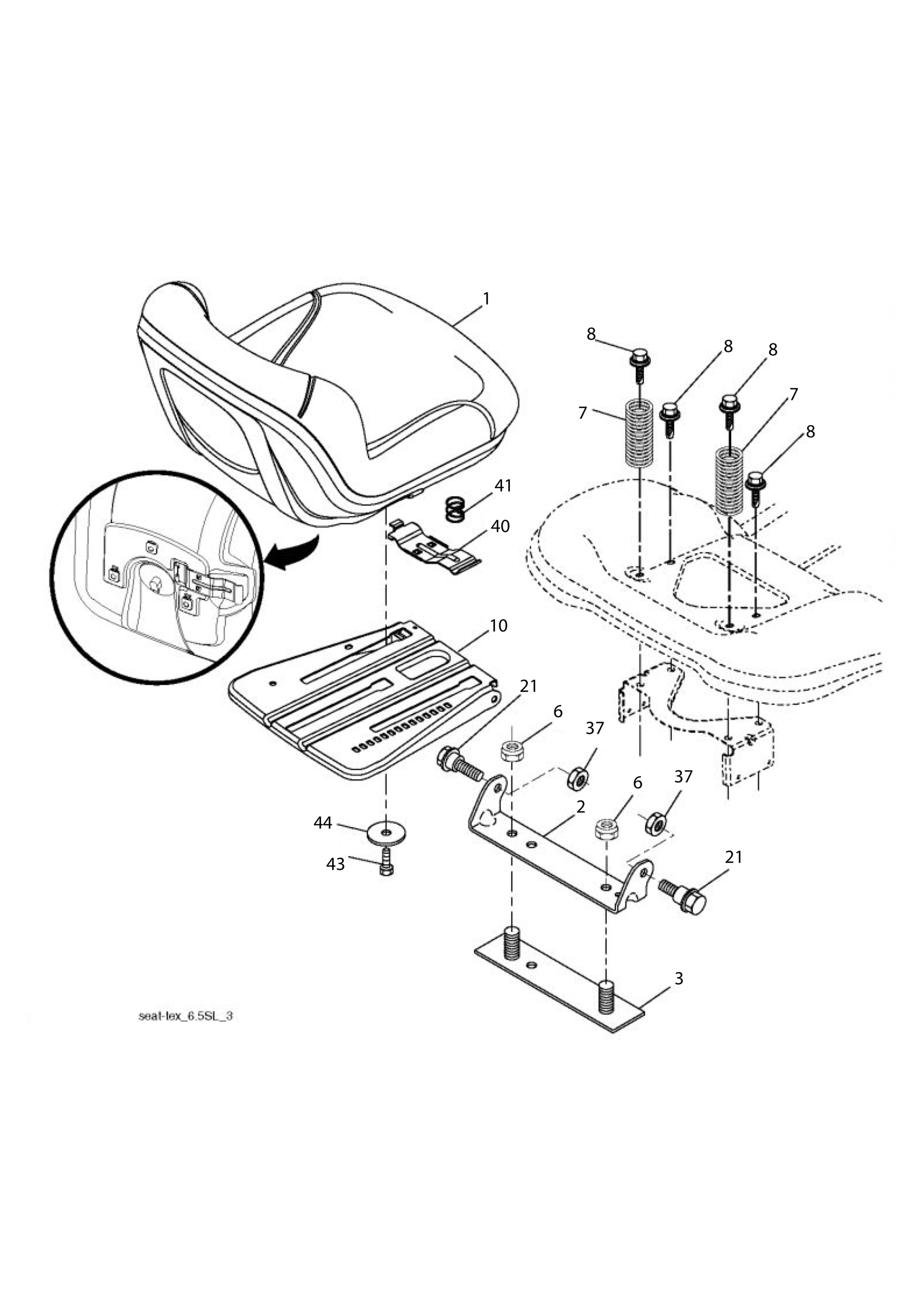

Nr.	Anzahl im Gerät		Artikel
	1		Sitz TH150 grau (532439822) SEAT
	1		Halter Sitz (532180166) BRACKET
	1		Spannband Sitzhalter (532140675) STRAP
	1		Mutter (596322601) NUT
	1		Druckfeder Sitz konisch (589483501) SPRING
	1		Bolzen 5/16-18UNC x 3/4 Zoll mit SEMS-Scheibe (532171877) BOLT
	1		Platte Sitzverstellung (596768801) PLATE
	1		Schulterbolzen 5/16-18 x 5/8 Zoll Sitzhalter (587907801) BOLT
	1		Sicherungsmutter 5/16-18 x 0.484 Zoll (596583702) LOCK NUT
	1		Einstellhebel Sitzverstellung (595088102) HANDLE
	1		Feder Einstellhebel Sitzverstellung (532198200) SPRING
	1		Bolzen Sitzplatte (534200501) BOLT
	1		Scheibe mit Flügeln 3/8 Zoll ID 1.5 Zoll OD (501051801) WASHER

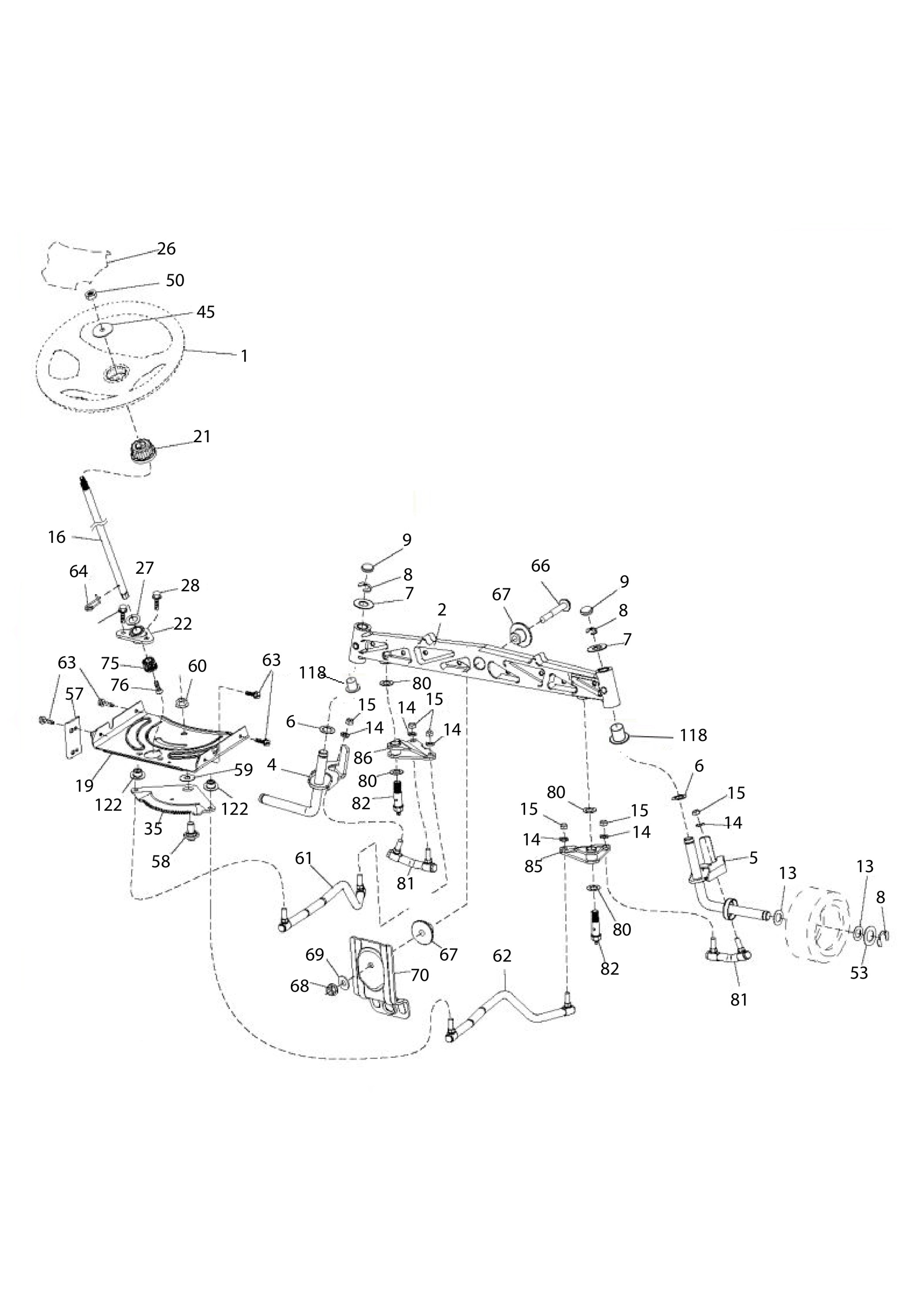

Nr.	Anzahl im Gerät		Artikel
	1		Lenkrad (532439740) STEERING WHEEL
	1		Vorderachse (583512701) WHEEL AXLE
	1		Spindel Vorderachse links (583512801) SPINDLE
	1		Spindel Vorderachse rechts (583512901) SPINDLE
	1		Druckscheibe Vorderradspindel (532006266) WASHER
	1		Scheibe (532121748) Scheibe.
	1		Sprengring (812000029) RETAINER RING
	1		Kappe Vorderradspindel schwarz (532121232) HUB CAP
	1		Scheibe (532121749) Scheibe.
	1		Sicherungsscheibe 3/8 Zoll (596238701) Scheibe.
	1		Kronen-Sicherungsmutter 3/8-24 (Zollgewinde) (873540600) NUT
	1		Lenkwelle (587738904) SHAFT
	1		Lenkplatte (532194729) PLATE
	1		Lenkradadapter (587738905) ADAPTER
	1		Lager untere Lenkwelle .625 (587738901) BEARING
	1		Deckel Lenkrad Premium (532439743) HUB CAP
	1		Scheibe (596933401) Scheibe.
	1		Schraube 3/8-16 x 0.75 Zoll (817000612) SCREW
	1		Lenksegment (583551401) GEAR
	1		Scheibe Lenkradbefestigung 3/8 x 2-3/8 Zoll (587016401) WASHER
	1		Scheibe Lenkradbefestigung 9/16 Zoll (819183812) WASHER
	1		Flansch-Sicherungsmutter 3/8-16 UNC (532409149) NUT
	1		Mutter Lenkradbefestigung (873940800) NUT
	1		Gehärtete Scheibe (532188967) WASHER
	1		Halter Lenkplatte (532407465) BRACKET
	1		Schulterbolzen Lenksegment (532194747) BOLT
	1		Druckscheibe Lenksegment (532194748) WASHER
	1		Flansch-Sicherungsmutter 5/8-11 (Zollgewinde) (583612801) NUT
	1		Lenkstange links (597069802) LINK
	1		Lenkstange rechts (597069902) TUBE
	1		Schraube 5/16-18 x 0.75 Zoll (532428867) SCREW
	1		Federhalteclip Lenkwelle (532199849) SPRING RETAINER
	1		Sechskant-Flanschschraube 7/16-14 x 3 Zoll (871020748) BOLT
	1		Buchse Vorderachse (529496301) BUSHING
	1		Flansch-Sicherungsmutter 7/16 (Zollgewinde) (873900700) NUT
	1		Scheibe vordere Mähdeckaufhängung (532199162) Scheibe.
	1		Halter vordere Mähdeckaufhängung (585338802) BRACKET
	1		Ritzel Lenkung (587738906) PINION
	1		Innensechskantschraube Lenkritzel (580683601) SCREW
	1		Druckscheibe Lenkgestänge (532001370) WASHER
	1		Querlenkstange (597069702) LINK
	1		Drehbolzen Lenkgestänge (532442147) BOLT
	1		Lagerzapfen Lenkung rechts (529846901) PIVOT
	1		Lagerzapfen Lenkung links (548461901) PIVOT
	1		Kappe Lenksegment (583576601) CAP

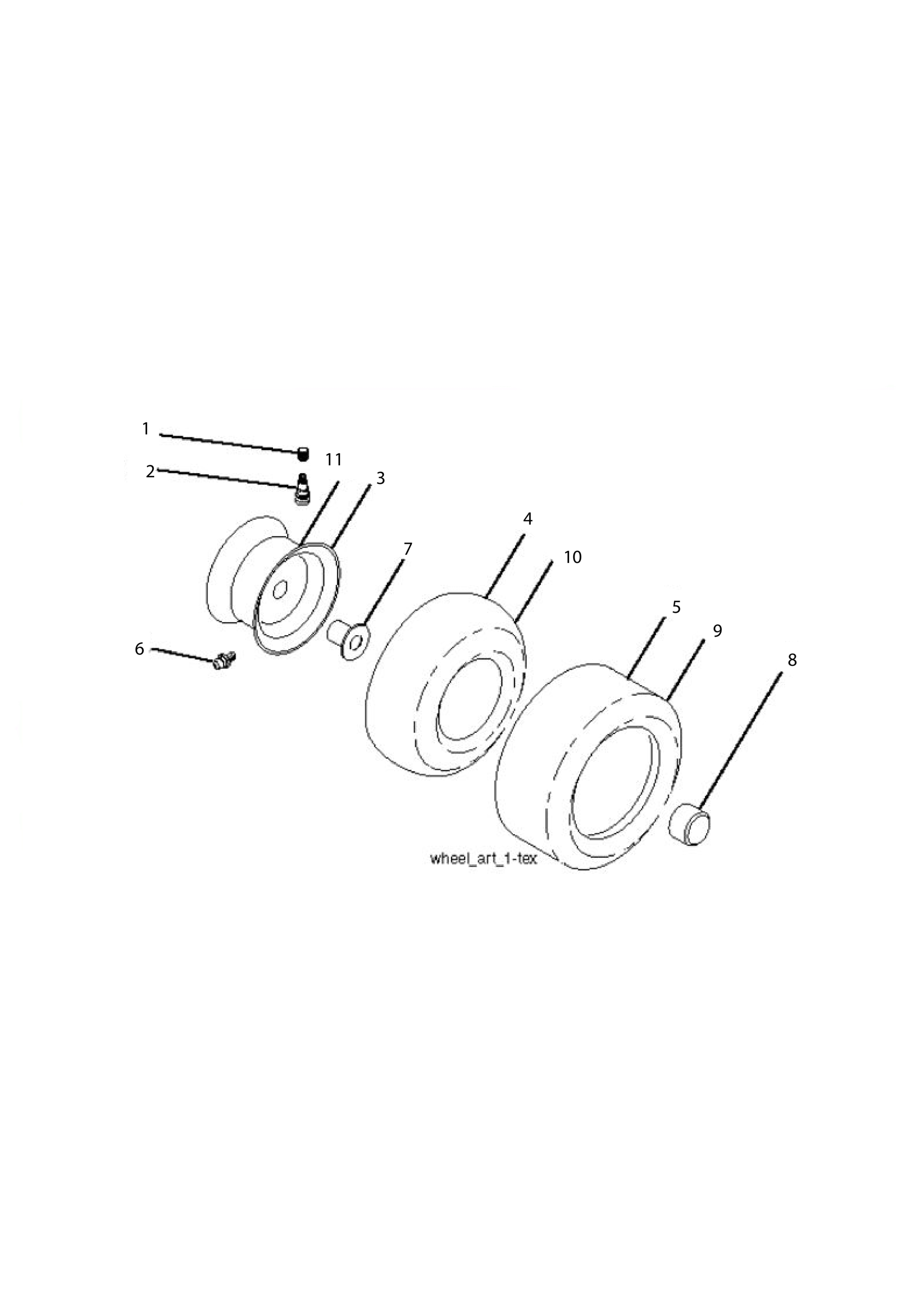

Nr.	Anzahl im Gerät		Artikel
	1		Ventilkappe (532059192) CAP VALVE
	1		Reifenventil (532065139) LT
	1		Felge vorn 6x4.5 Zoll silber (532106732) RIM
	1		Reifenschlauch Vorderrad 5.3/4.5-6 (532059904) HOSE
	1		Reifen Vorderrad (532122073) TIRE
	1		Schmiernippel Radlagerung (532000278) FITTING
	1		Flanschlager Vorderradnabe (532009040) Flansch
	1		Radkappe Hinterrad schwarz (532104757) HUB CAP
	1		Reifen Hinterrad 18x9.5-8 Turf Saver (532420531) Rear 18 x 9.5-8
	1		Reifenschlauch Hinterrad 8 Zoll (532007152) HOSE
	1		Felge hinten 8x7 Zoll silber (532106108) RIM SPROCKET
	1		Reifendichtmittel (532144334) SEALING FOAM

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit 100h (599897401) 100h, Vorluftfilter, 2 Zündkerzen, 2x Motoröl
	Luftfilter Kawasaki (581990901) 11013-0726
	Ölfilter Kawasaki (578159201) Kawasaki 49065-7007
	Kraftstofffilter (581990801) #49019-0707
	Zündkerze HQT-11 (596421001) HQT-11
	Messer links 42 Zoll/107cm (581517902) links, 107cm, ohne Schnellwechsel
	Messer rechts 42 Zoll/107cm (581518001) rechts, 42 Zoll/107cm
	Riemen Fahrantrieb 114.25 (591065310) Fahrantrieb, Hydrostat, EU, (CRD, Gen II)
	Keilriemen Messerantrieb (532445887) Messerantrieb
	Vorfilter Kawasaki-Motor (581991001) Kawasaki
	Zündschalter mit Licht- und ROS-Funktion (532193350) Delta, Licht, ROS

Zubehör

	Artikel beschreibung
	Deflektor (960710041) Deflektor.
	Anhänger Profi (953511703) Anhänger Profi passend für P 524X.
	Anhänger 275 (501008201) 275
	Anhänger Promo (967027101) Promo
	Schotterharke (953512401) R 100-400
	Streuwagen Profi (596293001) Profi, Rider 200er/300er-Serie
	Streuwagen 75 (546080501) AGSC369v2
	Streuwagen 30 (589409301) Streuwagen 30
	Bodenwalze (546081001) AGRL291v2
	Kehrmaschine 100cm (544921601) 100cm
	Anbauschneefräse zweistufig (544921801) außer CT 126, CTH 126, LT 126, LTH 126
	Schneeräumschild SB122 122cm (546079801) SB122, 122cm, mittlerer Rahmen
	Gummischürfleiste (966001901) Gummileiste
	Heckgewicht Heckauswurftraktoren (580389701) Traktoren mit Heckauswurf
	Schneeketten mit Spikes 18x9.5-8 Zoll (997103610) 18x9.5-8 Zoll, mit Spikes
	Abdeckplane Traktor groß (505630882) groß
	Armlehnen-Kit 15 Zoll (582384601) 15 Zoll, Standardsitz
	Bürstenschutz (505568813) Traktoren
	Mulchstopfen (960710038) Mulchstopfen.
	Laderampen gebogen (505699041) gebogen
	Laderampen gebogen (505699043) gebogen
	Batterieladegerät BC 0.8 (579450101) BC 0.8
	Kraftstoffkanister (580754501) Kraftstoffkanister.

Dokumente

Für HUSQVARNA CTH 184T stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna HUSQVARNA CTH 184T schnell zu identifizieren (HUSQVARNA CTH 184T).

CTH 184T 96051010800 2013-06

Sprachen des Dokuments: EN

CTH184 T 96051007600 2012-11

Sprachen des Dokuments: EN

CTH184 T 96051007700 2012-11

Sprachen des Dokuments: EN

CTH184 T 96051009500 2013-06

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Inhalte können je nach Baujahr oder Variante abweichen. Bei Fragen erreichen Sie uns unter [email protected].

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfilter Kawasaki (581990901) 11013-0726
	Ölfilter Kawasaki (578159201) Kawasaki 49065-7007
	Kraftstofffilter (581990801) #49019-0707
	Zündkerze HQT-11 (596421001) HQT-11
	Messer links 42 Zoll/107cm (581517902) links, 107cm, ohne Schnellwechsel
	Messer rechts 42 Zoll/107cm (581518001) rechts, 42 Zoll/107cm
	Riemen Fahrantrieb 114.25 (591065310) Fahrantrieb, Hydrostat, EU, (CRD, Gen II)
	Keilriemen Messerantrieb (532445887) Messerantrieb
	Riemen Fahrantrieb 114.25 (591065310) 114.25, Fahrantrieb, Hydrostat, (CRD, Gen II, Euro)
	Keilriemen Messerantrieb (532445887) Mähdeckantrieb, elektrisch
	Messerschraube mit Scheibe 7/16-20 x 1 Zoll (532193003) 7/16-20, mit Scheibe
	Akku (583516701) 12V, 14Ah, (LEOC)
	Lager Spindel (532110485) BEARING
	Kappe Vorderradspindel schwarz (532121232) Vorderradspindel, schwarz
	Laufrad Mähdeck (589527301) Rally
	Fangmesser rechts 42 Zoll/107cm (532180425) rechts, Fangmesser, 42 Zoll/107cm
	Messer links 3-in-1 42 Zoll/107cm (532180583) links, 3-in-1, 42 Zoll/107cm
	Messer rechts 3-in-1 42 Zoll/107cm (532180584) rechts, 3-in-1, 42 Zoll/107cm
	Spindeleinheit hoch (587819701) Spindel, 4-Punkt
	Spindeleinheit hoch (587819701) hoch, ohne Schmiernippel
	Spindeleinheit hoch (587819701) hoch, ohne Schmiernippel, 38 Zoll
	Zündschalter mit Licht- und ROS-Funktion (532193350) Delta, Licht, ROS
	Sicherungssplint 5/16 Bow-Tie (532194208) 5/16, Bow-Tie
	Federstecker 7/16 Zoll (532194209) 7/16 Zoll, Bow-Tie
	Riemenscheibe mit V-Nut Offset 0.910 (532194326) V-Nut, Offset 0.910
	Riemenscheibe flach Offset 0.910 (532194327) flach, Offset 0.910
	Gestänge Mähdeckaufhängung vorne 10.631 (581506903) vorn, Mähdeckaufhängung, 10.631
	V-Riemenspannrolle (532199534) V-Profil, Spannrolle
	Schlauchanschluss Mähdeck-Spülanschluss (532415598) Spülanschluss
	Kreuzmesser links 107cm (532446993) Kreuzmesser, 107cm
	Messer links 42 Zoll/107cm (581517902) links, 107cm, ohne Schnellwechsel
	Messer rechts 42 Zoll/107cm (581518001) rechts, 42 Zoll/107cm
	Sprengring (812000029) Ringclip

Zubehör

	Artikel beschreibung
	Deflektor (960710041) 97/107 cm, neues Chassis
	Anhänger Profi (953511703) Anhänger Profi passend für P 524X.
	Anhänger 275 (501008201) 275
	Anhänger Promo (967027101) Promo
	Schotterharke (953512401) R 100-400
	Streuwagen Profi (596293001) Profi, Rider 200er/300er-Serie
	Streuwagen 75 (546080501) AGSC369v2
	Streuwagen 30 (589409301) Streuwagen 30
	Bodenwalze (546081001) AGRL291v2
	Kehrmaschine 100cm (544921601) 100cm
	Anbauschneefräse zweistufig (544921801) außer CT 126, CTH 126, LT 126, LTH 126
	Schneeräumschild SB122 122cm (546079801) SB122, 122cm, mittlerer Rahmen
	Gummischürfleiste (966001901) Gummileiste
	Heckgewicht Heckauswurftraktoren (580389701) Traktoren mit Heckauswurf
	Schneeketten mit Spikes 18x9.5-8 Zoll (997103610) 18x9.5-8 Zoll, mit Spikes
	Abdeckplane Traktor groß (505630882) groß
	Armlehnen-Kit 15 Zoll (582384601) 15 Zoll, Standardsitz
	Bürstenschutz (505568813) Traktoren
	Laderampen gebogen (505699041) gebogen
	Laderampen gebogen (505699043) gebogen
	Batterieladegerät BC 0.8 (579450101) BC 0.8
	Kraftstoffkanister (580754501) Kraftstoffkanister.

Dokumente

Für HUSQVARNA CTH 184T stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Explosionszeichnungen

CTH184 T 96051003300 2012-01

Sprachen des Dokuments: EN

CTH184 T 96051003400 2012-01

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Inhalte können je nach Baujahr oder Variante abweichen. Bei Fragen erreichen Sie uns unter [email protected].

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
