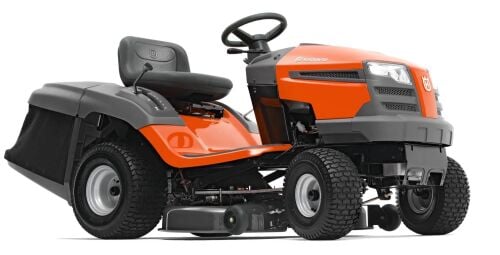

Husqvarna TC 138L | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell TC 138L von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna TC 138L (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe (532448355) Transaxle Tufftorq K46DC (583595601
	1		Taste (532123583)
	1		Bushing (532124028)
	1		Scheibe (596565301)
	1		Feder (583508701)
	1		Rod.shift.fender.k46.crd.tex (583568701)
	1		Knopf (532140845)
	1		STANGE (532435881)
	1		Sprengring (812000001)
	1		Stange (596874801)
	1		Scheibe (532188967)
	1		Hülse (532169613)
	1		Kissen (510089501)
	1		Bolzen (596136201)
	1		Riemenscheibe (532194327)
	1		Mutter (532409149)
	1		Riemenscheibe (532194326)
	1		Drive Belt Drive,crd-hydro-euro Sleeved (592855110)
	1		Riemenscheibe (578974701)
	1		Welle (532196200)
	1		Bolt.hex.flng.5/16-18x3.75 (583613301)
	1		Befestigung (583570001)
	1		Stange (583571801)
	1		Mutter (596436301)
	1		Sicherungsmutter (596135701)
	1		Bolzen (532428867)
	1		Scheibe (596218801)
	1		Scheibe (596029801)
	1		Scheibe (596039801)
	1		Schraube (596030701)
	1		Bolzen (596029501)
	1		Feder (532105709)
	1		Bushing (532196212)
	1		Mutter (532429164)
	1		Service Kit (531152901)
	1		Mutter (532197289)
	1		WELLE (532441823)
	1		Bolzen (587225301)
	1		Abstandsscheibe (532137057)
	1		Bedienelement (532411484)
	1		Bolzen (872110622)
	1		Abstandsscheibe (532194321)
	1		Gelenk (582217001)
	1		Winkelhebel (583492701)
	1		HALTER (580456901)
	1		Scheibe (596204101)
	1		Scheibe (532121748)
	1		Feder (532403187)
	1		Service Kit (531170501)
	1		Bolzen (596135901)
	1		Screw (817000612)
	1		Schutz (596887801)
	1		Scheibe (596135401)
	1		Gelenk (593898401)
	1		Scheibe (596039901)
	1		Halter (532165581)
	1		Scheibe (532169845)
	1		Nabe (532165614)
	1		Bolzen (596040701)
	1		Befestigung (583575801)
	1		Bolzen (817580520)
	1		Spacer.transaxle.tex.crd (583512001)
	1		Scheibe (532187690)
	1		Welle (532435758)
	1		Scheibe (532169593)
	1		Hub.shift.fender.tex.crd (583570101)
	1		Scheibe (532170868)
	1		Riemenscheibe (532199534)
	1		HALTER (532435937)
	1		Spannband (583512601)
	1		ARM (532443607)
	1		Torsionsfeder (532445020)
	1		Halter (583515101)
	1		Bracket.idler. (583507301)
	1		Bracket.idler.rh (583509501)
	1		Bolzen (594094101)
	1		Spannband (583506501)
	1		Gelenk (593898403)
	1		MUTTER (532444714)
	1		Riemenscheibe (583512101)
	1		Halter (583567401)

Nr.	Anzahl im Gerät		Artikel
	1		Aufkleber (586047302)
	1		Aufkleber (592980201)
	1		Aufkleber (501131401)
	1		Aufkleber (598495201)
	1		Aufkleber (581579701)
	1		Aufkleber (581579602)
	1		Aufkleber (581579101)
	1		Aufkleber (598681401)
	1		AUFKLEBER (581579801)
	1		AUFKLEBER (532442744)
	1		KISSEN (532441802)
	1		KISSEN (532441409)

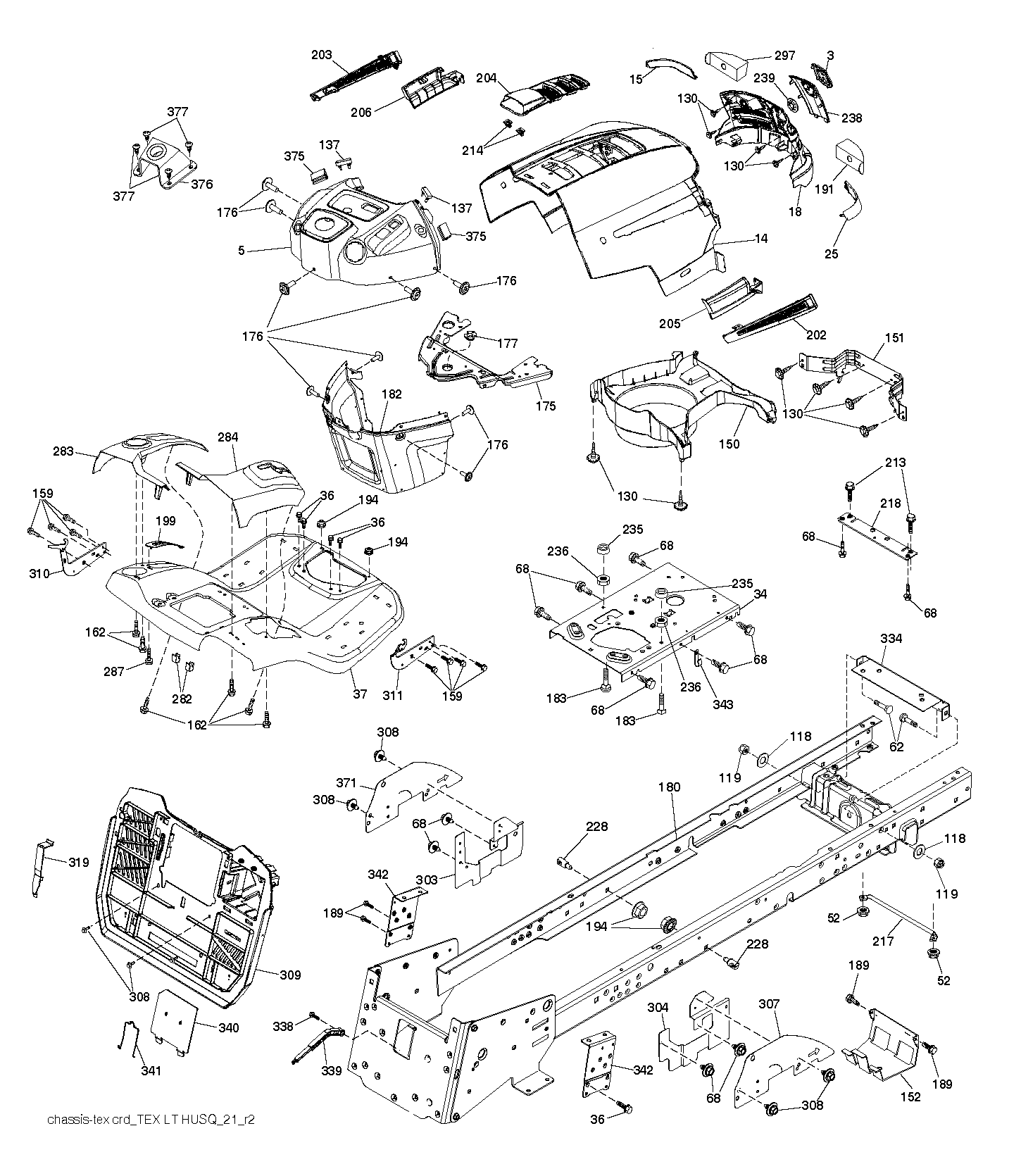

Nr.	Anzahl im Gerät		Artikel
	1		Logo (532430771)
	1		Schaltbrett (532438964)
	1		Haube (532441267)
	1		Linse (532406664)
	1		Kühlergrill (532439421)
	1		Linse (532406663)
	1		Halter (583586501)
	1		Platte (593944402)
	1		Schraube (596030701)
	1		Radabdeckung (532441419)
	1		Sicherungsmutter (596040501)
	1		Bolzen (596728201)
	1		Schraube (596030701)
	1		Scheibe (596565301)
	1		Mutter (596322601)
	1		Schraube (596321701)
	1		Stossfänger (532407590)
	1		Luftkanal (532406662)
	1		Halter (532407807)
	1		Service Kit (531169901)
	1		Screw (817000612)
	1		Schraube (596134101)
	1		Platte (532199472)
	1		Screw (532400776)
	1		Bushing (532195228)
	1		Chassis Wldt Crd Tex (583902801)
	1		Schaltbrett (532407176)
	1		Schraube (595305701)
	1		Bolzen (532428867)
	1		Reflektor (583358401)
	1		Sicherungsmutter (596135701)
	1		Platte (583371401)
	1		Abdeckung (532441342)
	1		Entlüftung (532406671)
	1		Abdeckung (532441375)
	1		Trim (532441344)
	1		Trim (532441345)
	1		Schraube (596030501)
	1		Klammer (532199145)
	1		Stange (532409167)
	1		Platte (532196395)
	1		Gewindestift (593824001)
	1		Abstandsscheibe (596564201)
	1		Mutter (873930500)
	1		Logo (532444481)
	1		Klammer (532404883)
	1		Klammer (532414110)
	1		Befestigung (532440531)
	1		Befestigung (598705801)
	1		Screw (817600406)
	1		Einsatz (532406665)
	1		Schutz (589007602)
	1		Shield (589412702)
	1		SHIELD (587527401)
	1		Bolzen (532171877)
	1		Rückplatte (501188301)
	1		Halter (583586601)
	1		Halter (532174662)
	1		HALTER (532442537)
	1		Bolzen (594093901)
	1		Hebel (583510301)
	1		Tür (532440931)
	1		Sperrhaken (582060801)
	1		Halter (582826802)
	1		KLAMMER (532440749)
	1		SHIELD (587494501)
	1		Stossfänger (586908201)
	1		Service Kit (589458401)
	1		Screw (589455301)

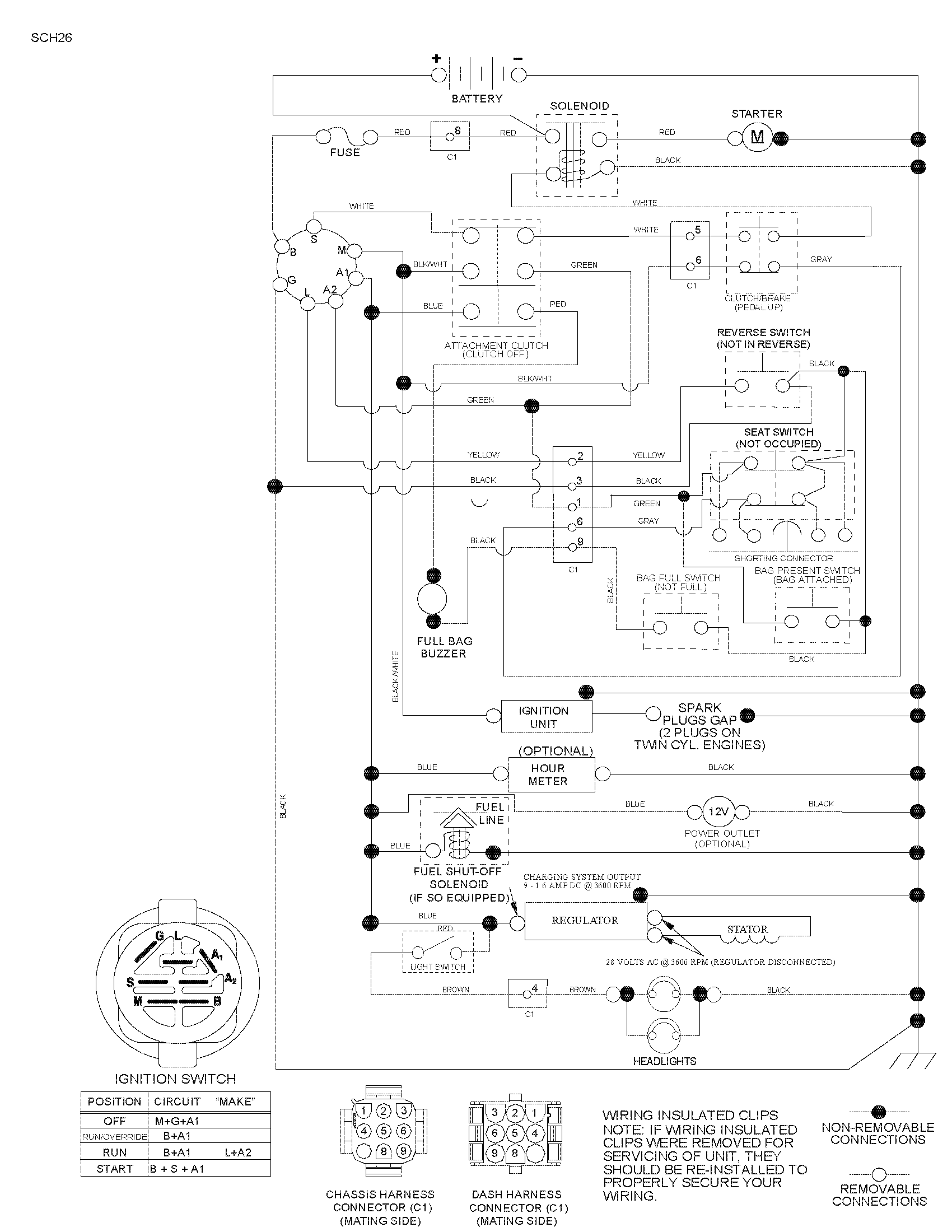

Nr.	Anzahl im Gerät		Artikel
	1		Lawn Mower Battery (583516701)
	1		Bolzen (596320101)
	1		Mikroschalter (532176138)
	1		Tragegurt (532400252)
	1		Lampe (532004152)
	1		Cable.battery.24.red.8awg (583516901)
	1		Sicherung (532175158)
	1		Sicherungsmutter (596133601)
	1		Kabel (581489802)
	1		Schalter (532401545)
	1		Elektronikmodul (532193350)
	1		Taste (532411935)
	1		Schalter (532110712)
	1		Harness.dash.srd (583384801)
	1		Elektromagnet (582042802)
	1		Stundenzähler (594919102)
	1		Schraube (596030701)
	1		Tragegurt (587268701)
	1		Werkzeughalter (532175242)
	1		Mutter (594086501)
	1		Schalter (583385701)
	1		Bolzen (532428867)
	1		TRAGEGURT KPL (532441262)
	1		Schalter (532407568)
	1		Schalter (583100701)
	1		Schalter (532421062)

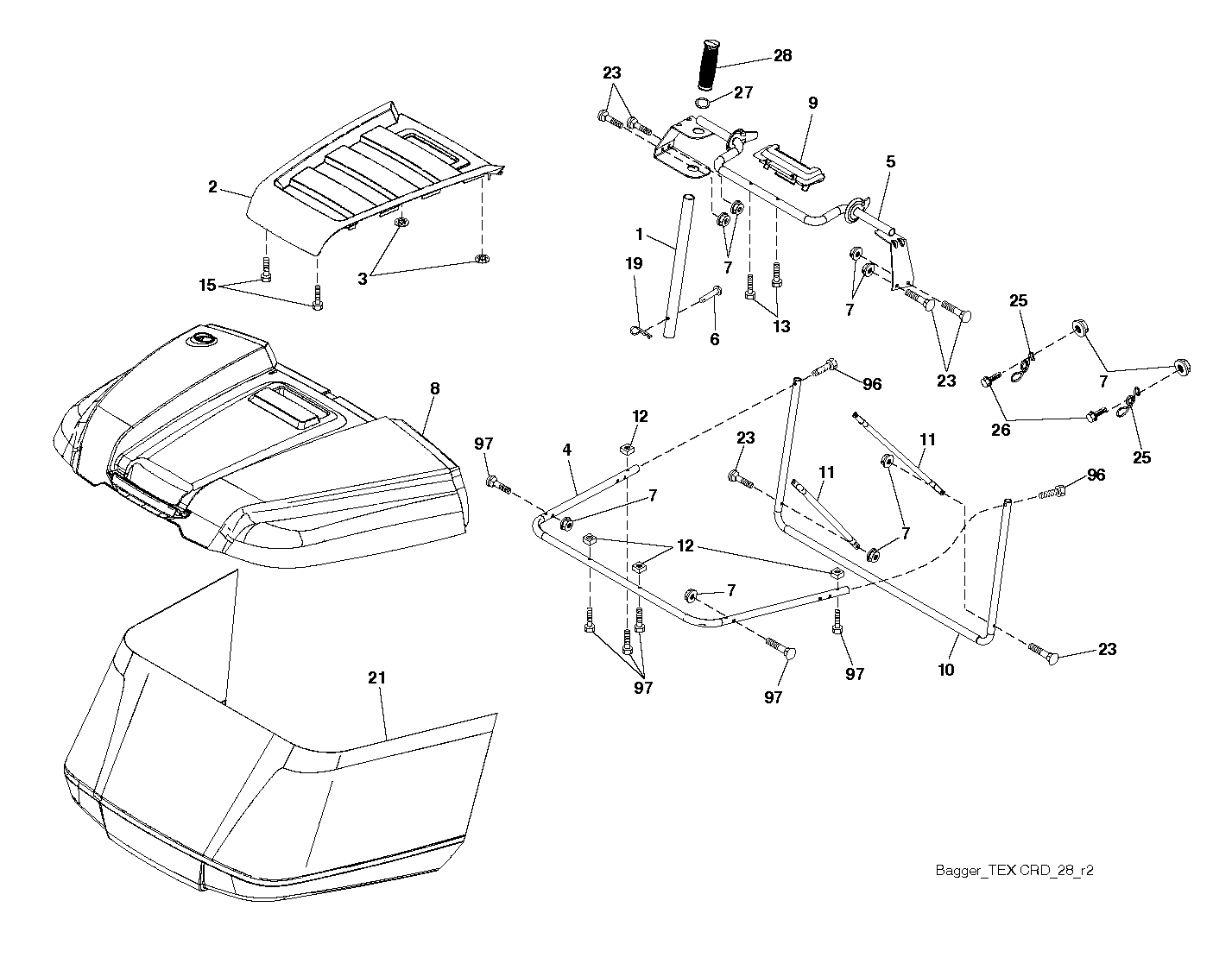

Nr.	Anzahl im Gerät		Artikel
	1		Service Kit (531151701)
	1		Deckel (532441358)
	1		Nut.push.156 (583343001)
	1		Handle Assy Top Bagger Swage Tube Ms 431 E-dip Black (579785402)
	1		Frame.asm.top.bagger.srd (583365901)
	1		Niete (532126875)
	1		Mutter (586668901)
	1		Srd.bagger.top.sub.asm (583503801)
	1		Insert.handle.bagger.srd (583365801)
	1		Frame.front.tex/crd (583511501)
	1		Brace.side.tube.tex/crd.black (583511601)
	1		Nut.square.1/4 (583391701)
	1		Screw.1/4x1.150.hxwsh (583391201)
	1		SCREW (532421801)
	1		Bolzen (532194208)
	1		Subasm.tcrd2 Gen.husq.bagger (583595201)
	1		Bolzen (872040410)
	1		Spring.latch.bagger.srd (3 2) (583389801)
	1		Bolzen (874760412)
	1		Grommet.rubber.srd (583387201)
	1		Einstellhebel (532165787)
	1		Service Kit (589316001) Kit, Bagger, Complete
	1		Screw (501406601)
	1		Schraube (590105701)

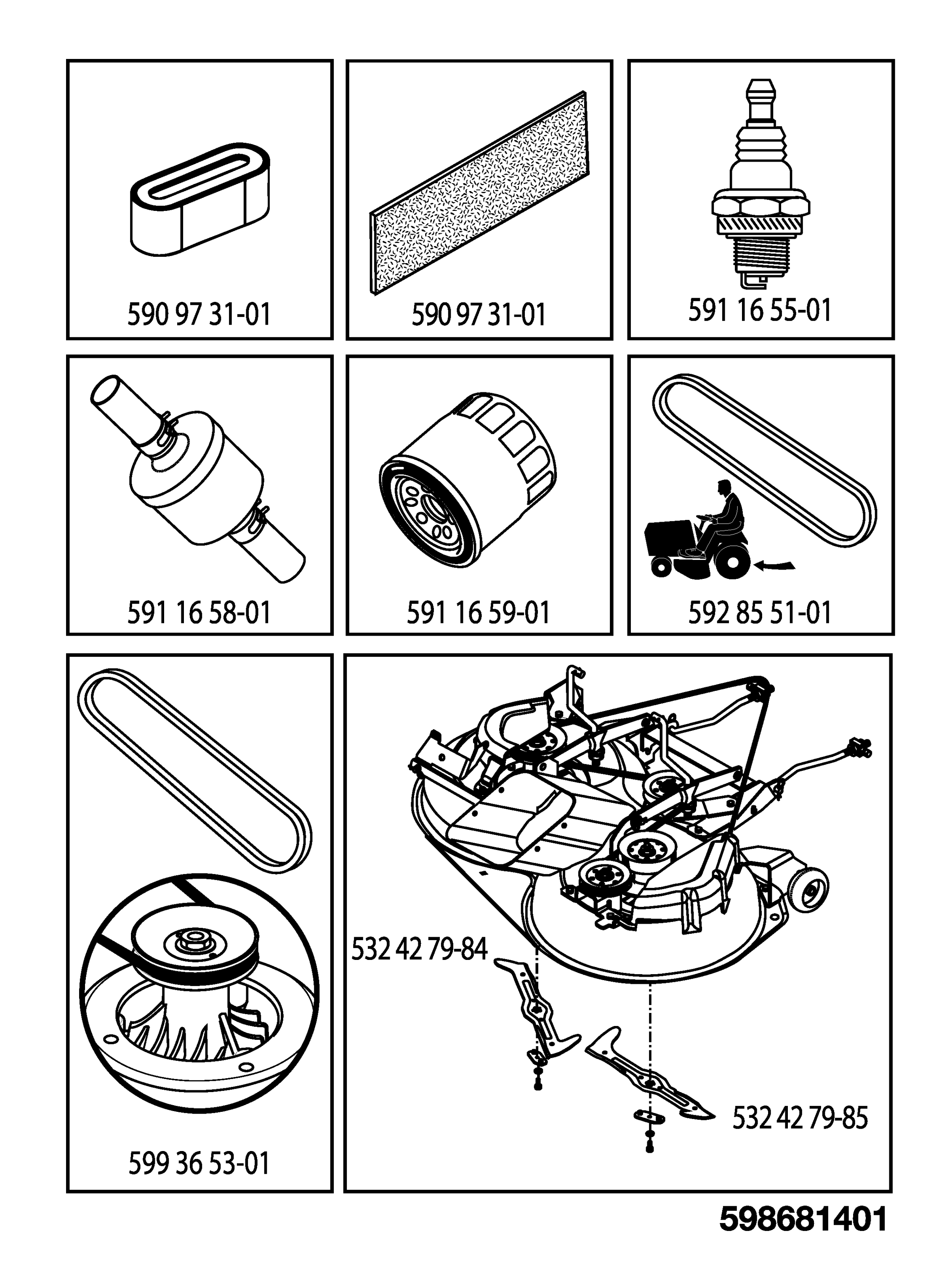

Nr.	Anzahl im Gerät		Artikel
	1		Spark Plug Rc12yc (510180101)
	1		Luftfilter (590973101)
	1		Kraftstofffilter (591165801)
	1		Ölfilter (591165901)
	1		Drive Belt Drive,crd-hydro-euro Sleeved (592855110)
	1		Klinge (532427984)
	1		Klinge (532427985)
	1		Riemen (599365301)
	1		Luftfilter (590973101)

Nr.	Anzahl im Gerät		Artikel
	1		Service Kit (597866101)
	1		Service Kit (531171101)
	1		Service Kit (596873601)
	1		Spindel (538691201)
	1		Scheibe (532006266)
	1		Scheibe (532121748)
	1		Sprengring (812000029)
	1		Radkappe (532121232)
	1		Scheibe (532121749)
	1		Scheibe (596238701)
	1		Mutter (873540600)
	1		Satz (587738903)
	1		Platte (532194729)
	1		Abdeckung (532441425)
	1		Satz (587738905)
	1		Satz (587738901)
	1		Deckel (594949101)
	1		Scheibe (596933401)
	1		Screw (817000612)
	1		Scheibe (596238801)
	1		Platte (532194732)
	1		Scheibe (596040001)
	1		Scheibe (532188967)
	1		Bolzen (532194747)
	1		Scheibe (532194748)
	1		Mutter (583612801)
	1		Gelenk (597047802)
	1		Gelenk (597047902)
	1		Bolzen (532428867)
	1		Federhalter (532199849)
	1		Bolzen (871020748)
	1		Bushing (529496301)
	1		Mutter (873900700)
	1		Scheibe (532199162)
	1		Halter (585338801)
	1		Welle (532190752)
	1		Bolzen (596039701)
	1		Lager (532003366)
	1		Satz (587738906)
	1		Schraube (580683601)
	1		Deckel (583576601)

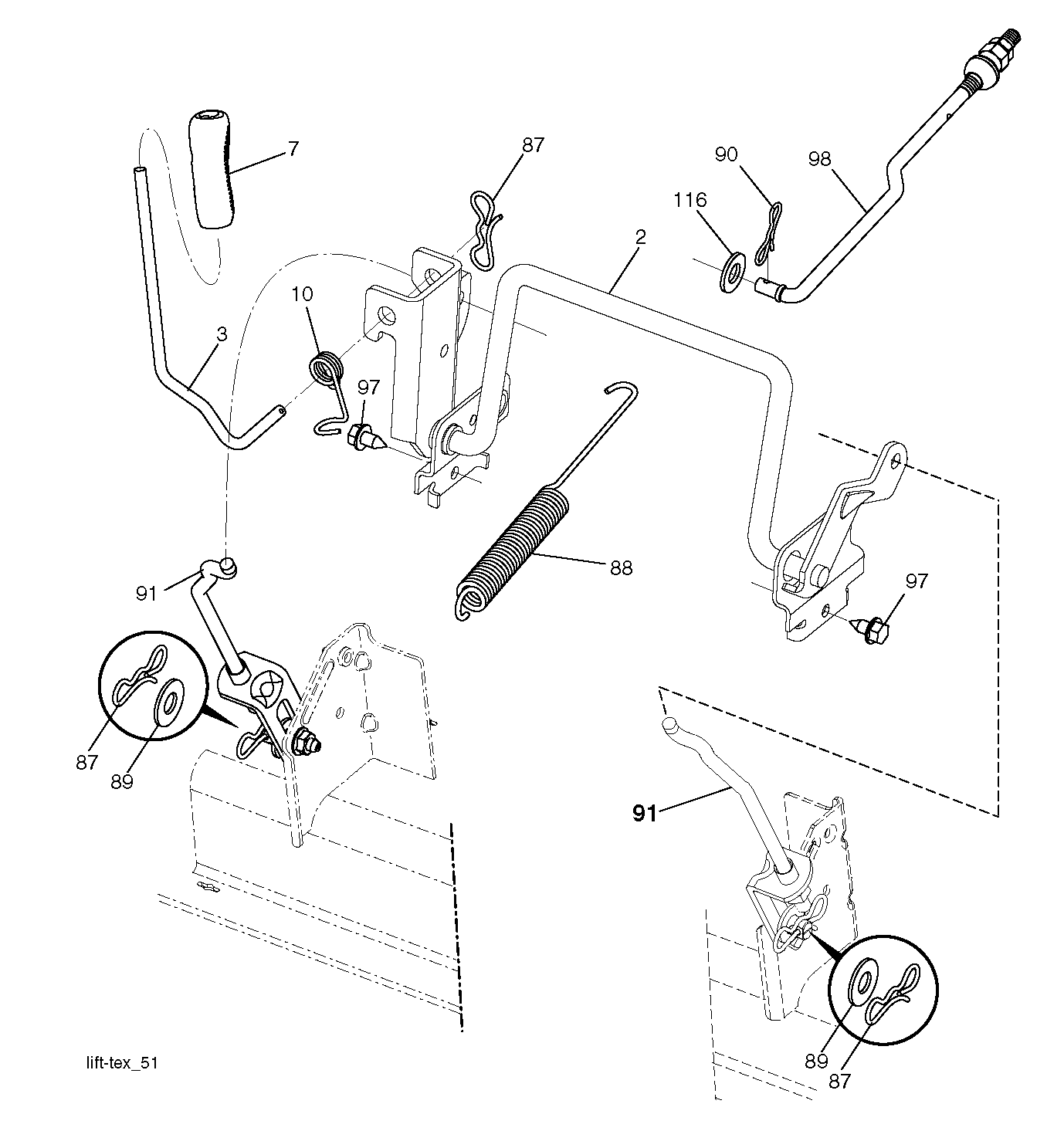

Nr.	Anzahl im Gerät		Artikel
	1		Lift (583515001)
	1		Hebel (594018001)
	1		Griff (532411555)
	1		Feder (532196314)
	1		Feder (532194209)
	1		Feder (583580001)
	1		Scheibe (819191912)
	1		Bolzen (532194208)
	1		Gelenk (589464804)
	1		Bolzen (596564001)
	1		Gelenk (581506906)
	1		Scheibe (594976501)

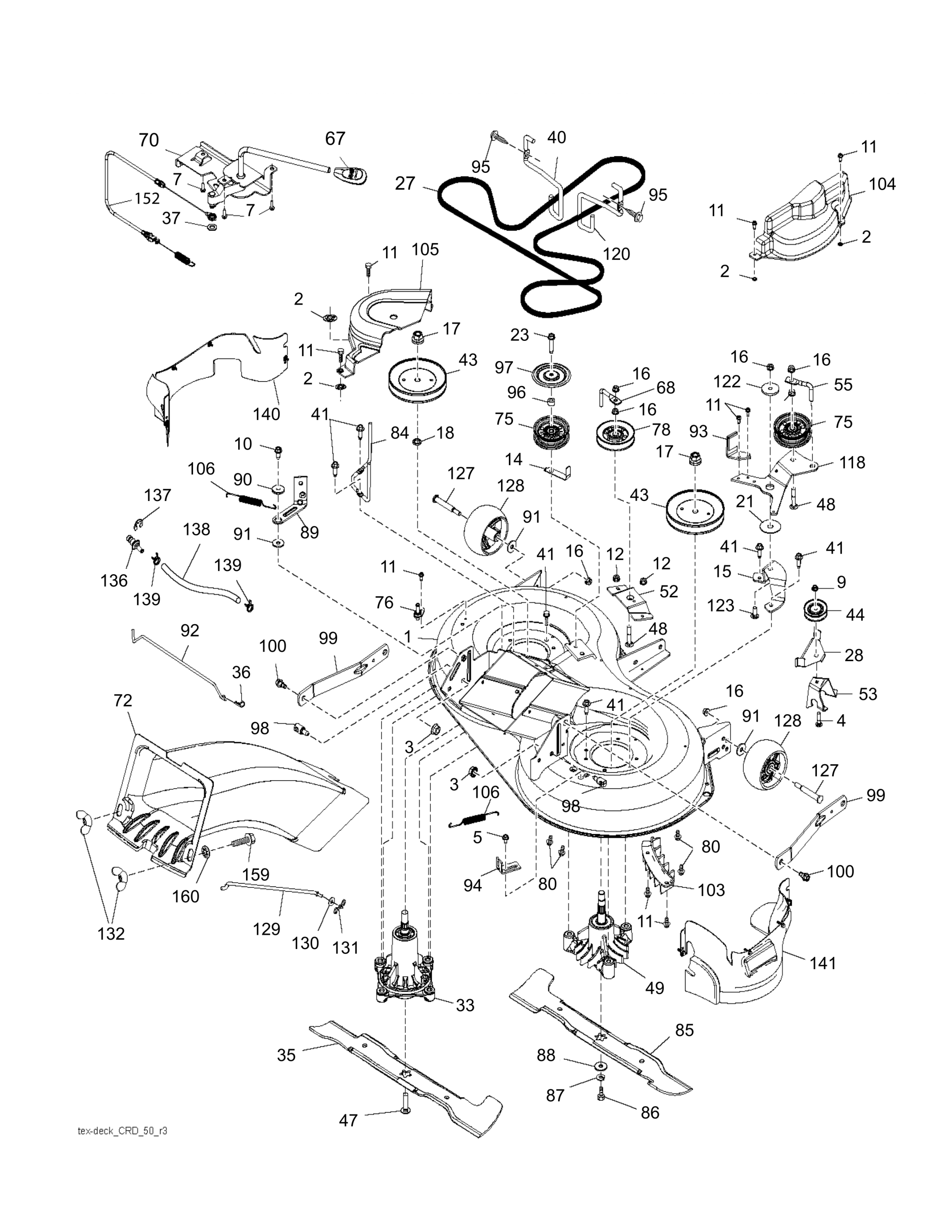

Nr.	Anzahl im Gerät		Artikel
	1		Service Kit (547660101) SERVICE KIT
	1		Mähdeck (596551301) CUTTING DECK
	1		Mutter (532423062) NUT
	1		Sicherungsmutter (596135701) LOCK NUT
	1		Bolzen (872110510) BOLT
	1		Bolzen (817000510) BOLT
	1		Schraube (596321701) SCREW
	1		Mutter (594944401) NUT
	1		Screw (817000616) SCREW
	1		Schraube (532137729) SCREW
	1		Mutter (594944401) NUT
	1		Befestigung (597024901) BELT GUIDE
	1		Halter (592854702) BRACKET
	1		Mutter (532409149) NUT
	1		Sechskantmutter (596134801) HEXAGON NUT
	1		Scheibe (532187690) WASHER
	1		Scheibe (532178515) WASHER
	1		Bolzen (599972501) BOLT
	1		Riemen (599365301) DRIVE BELT
	1		Befestigung (592855602) KEEPER
	1		Dorn (587819701) MANDREL
	1		Klinge (532427984) BLADE
	1		Klammer (532004497) CLIP
	1		Scheibe (596565301) WASHER
	1		Service Kit (531169501) BELT GUIDE
	1		Bolzen (584953901) BOLT
	1		Riemenscheibe (532195945) PULLEY
	1		Riemenscheibe (532199534) PULLEY
	1		Screw (532193003) SCREW
	1		Bolzen (596136301) BOLT
	1		Service Kit (529910001) MANDREL
	1		Halter (599210703) BRACKET
	1		Halter (595098103) BRACKET
	1		Befestigung (598969201) KEEPER
	1		Einstellhebel (532403012) HANDLE
	1		Befestigung (598903802) KEEPER
	1		Kupplung (532401246) CLUTCH
	1		Auswurfrohr (582035601) CHUTE
	1		Riemenscheibe (597025001) PULLEY
	1		Service Kit (583544301) PORT
	1		Riemenscheibe (593787801) PULLEY
	1		Bolzen (595901601) BOLT
	1		Befestigung (589676103) KEEPER
	1		Klinge (532427985) BLADE
	1		Bolzen (583117001) BOLT
	1		Scheibe (596238701) WASHER
	1		Scheibe (532140296) WASHER
	1		Service Kit Arm.brake.97.lh Arm.brake.97.lh - Service (529846801) ARM
	1		Abstandsscheibe (532199092) SPACER
	1		Scheibe (596134901) WASHER
	1		Gelenk (592855701) LINK
	1		Bremse (592854902) BRAKE
	1		Halter (532197250) BRACKET
	1		Screw (817000612) SCREW
	1		ABSTANDSSCHEIBE (532400271) SPACER
	1		Shield (583119101) PROTECTOR
	1		Gewindestift (593824001) STUD
	1		Service Kit (529846401) ARM
	1		Bolzen (532196539) BOLT
	1		Schutz (583514601) GUARD
	1		Schutz (592848101) GUARD
	1		Abdeckung (583534001) MANDREL
	1		Feder (532193216) SPRING
	1		Arm (599236302) ARM
	1		Service Kit (531169701) BELT GUIDE
	1		Abstandsscheibe (532165723) SPACER
	1		Bolzen (596987501) BOLT
	1		Bolzen (596434404) BOLT
	1		Laufrad (589527301) WHEEL
	1		Stange (532404851) ROD
	1		Scheibe (596133201) WASHER
	1		Bolzen (532194208) PIN
	1		Knopf (532178899) KNOB
	1		Schlauchverbinder (583544201) PLUG
	1		Sprengring (812000029) RETAINER RING
	1		Hose 3/8 In. Rubber 12 In. Length (587924812) HOSE
	1		Klemme (596867401) CLAMP
	1		Schutz (598660801) GUARD
	1		Schutz (598660702) GUARD
	1		Cble.cltch.manual.w/spr.lt.crd (583548401) CABLE
	1		Bolzen (596987501) BOLT
	1		Scheibe (532168937) WASHER

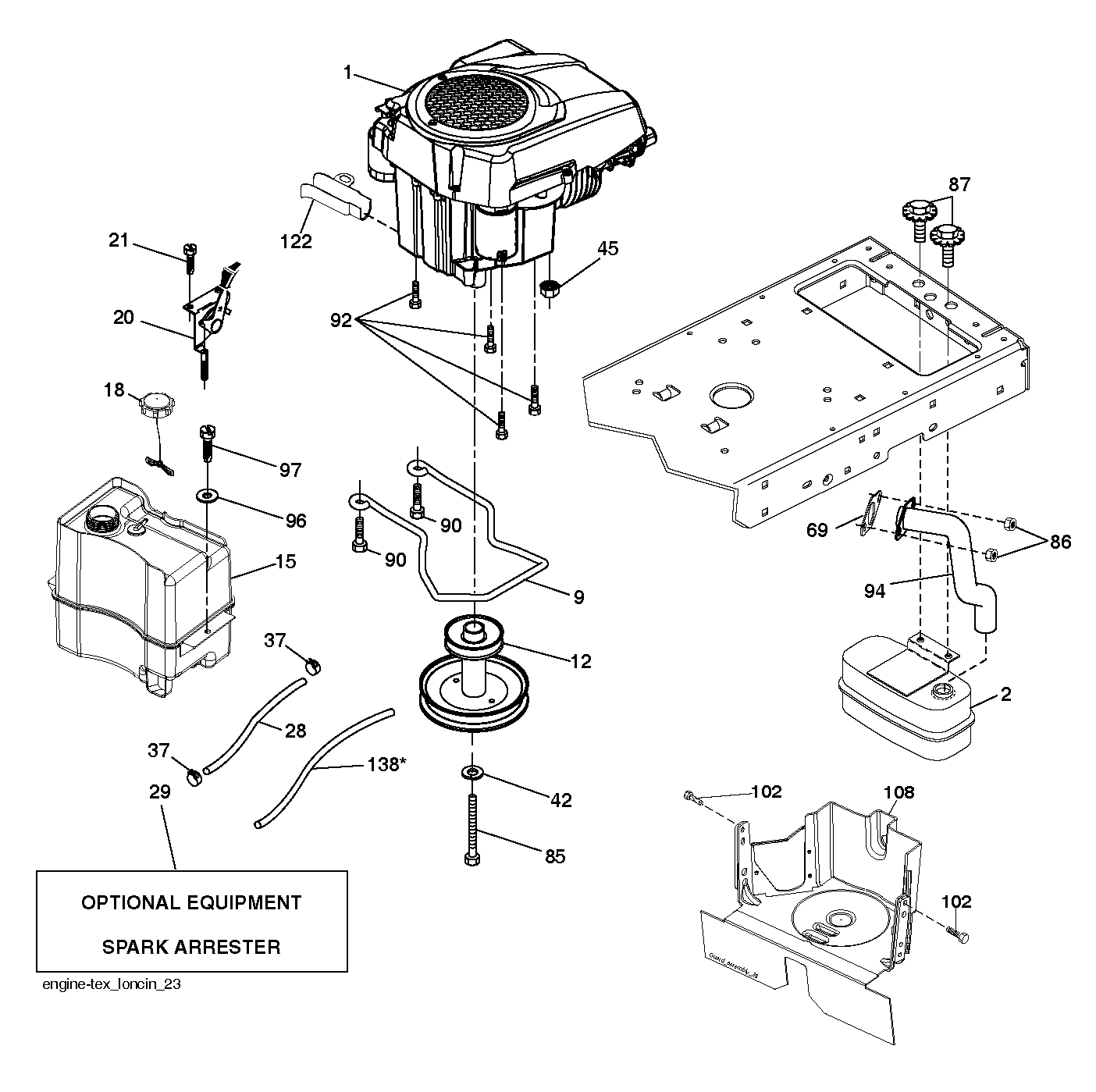

Nr.	Anzahl im Gerät		Artikel
	1		Motor (598694001) ENGINE HUSQVARNA MODEL NO. HS452 (COMPLETE IPL AVAILABLE SEPARATELY
	1		Schalldämpfer (590645302)
	1		Befestigung (596501502)
	1		Riemenscheibe (586478501) Non-EPA
	1		Tank (581289901)
	1		KRAFTSTOFFTANK KPL (597952201) EPA
	1		Tankdeckel Kpl. (581075501)
	1		Bedienelement (532176636)
	1		Schraube (596321701)
	1		Schlauch (587044822)
	1		Funkenfänger (532137180)
	1		Schlauchschelle (532123487)
	1		Scheibe (596238901)
	1		Mutter (593356401)
	1		Gasket Muffler Gasket (599349045)
	1		Bolzen (501606501)
	1		Mutter (532184362)
	1		Bolzen (532171877)
	1		Screw (817000616)
	1		Schraube (817120616)
	1		Rohr (590864701)
	1		Scheibe (596135301)
	1		Screw (817670412)
	1		Schraube (593337601)
	1		Abdeckung (587179510)
	1		Verlängerungsrohr (532421922)
	1		SCHLAUCH (587044531)

Nr.	Anzahl im Gerät		Artikel
	1		Deckel (532059192)
	1		Nippel (532065139)
	1		Reifen (532122073) FRONT (15 X 6-6
	1		Schlauch (532059904) (Service Item Only
	1		Felge (532106732) Front 6
	1		Nippel (532000278) (Front Wheel Only
	1		Lager (532009040) (Front Wheel Only
	1		Ringritzel (532106108) Rear 8
	1		Reifen (532126957) REAR (18 X 8.5-8
	1		Rohr (532007152) (Service Item Only
	1		Radkappe (532104757)
	1		SEALING FOAM (532144334)

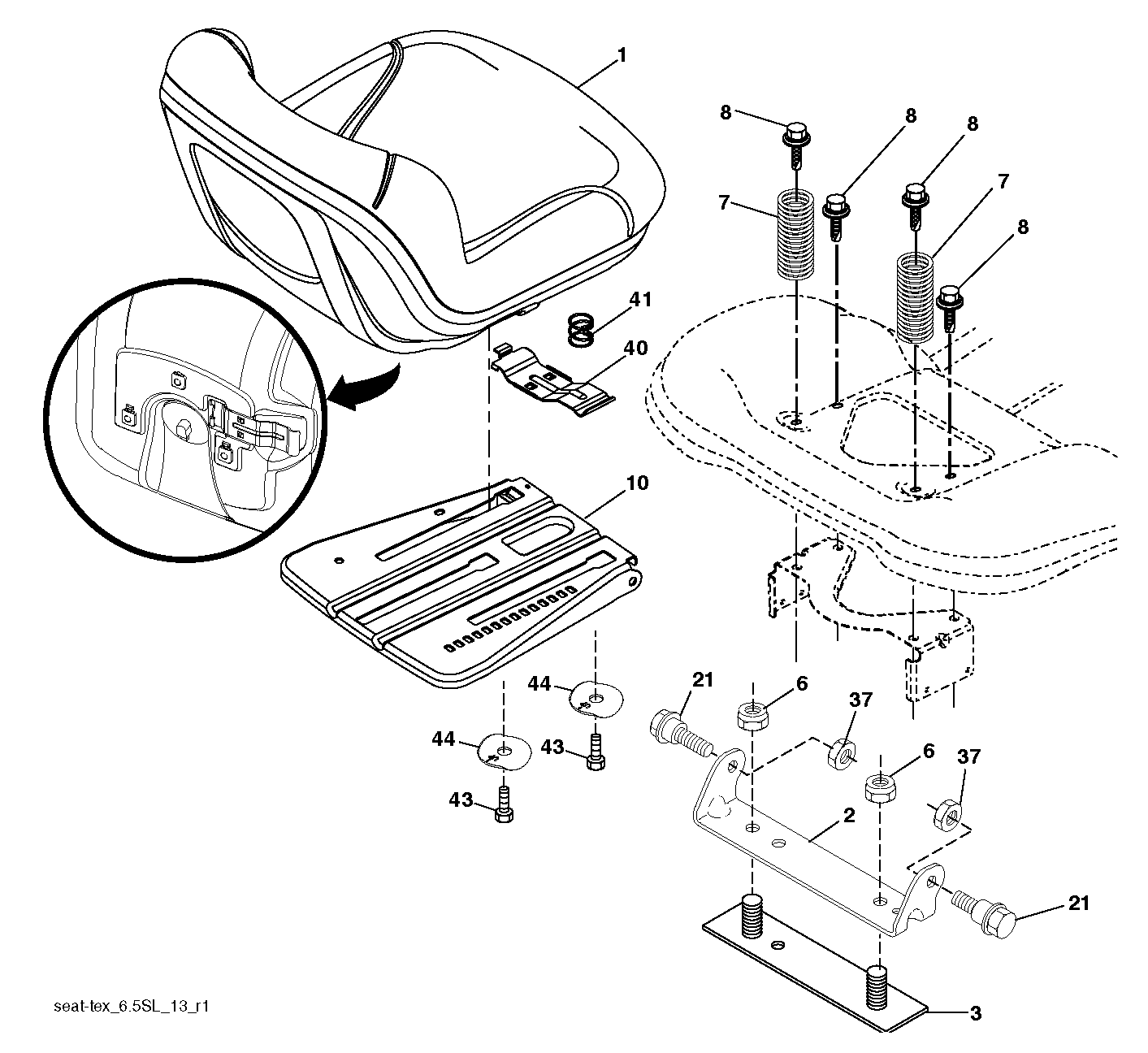

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (532439819)
	1		Halter (532180166)
	1		Spannband (532140675)
	1		Mutter (596322601)
	1		Feder (589483501)
	1		Bolzen (532171877)
	1		Modul (596768801)
	1		Bolzen (587907801)
	1		Mutter (596583702)
	1		Einstellhebel (595088102)
	1		Feder (532198200)
	1		Bolt Hex. Nylon Patch. 3/8-16x3/4. Clear Zinc (534200501)
	1		Scheibe (501051801)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Luftfilter (590973101) Air Filter Husqvarna Engine HS 452
	Riemen (599365301) Cutting deck belt, 2833mm
	Klinge (532427985) 3 in 1 blade, 500mm
	Kraftstofffilter (591165801) Fuel filter Husqvarna Engines
	Klinge (532427984) 3 in 1 blade, cutting deck 38"/97cm
	Service Kit (529579701) Maintenance Kit with air filter, fuel filter, oil filter, spark plug and motor oil
	Zündkerze (590844401) Zündkerze HQT-9
	Ölfilter (591165901) OIL FILTER Husqvarna Engines
	Service Kit (529579701) Maintenance Kit with air filter, fuel filter, oil filter, spark plug and motor oil

Zubehör

	Artikel beschreibung
	Schneeketten (964994301) Schneeketten mit Spikes - Reifengröße 18x8,5-8"
	Heckgewicht Für Heckauswurftraktoren (580389701) Heckgewicht für Traktoren mit Heckauswurf
	Rasenkehrmaschine 112cm (586636501) Rasenkehrmaschine 112cm
	Deflektor (960710041) Deflektor
	Laderampen (505699043) Laderampen, gebogen
	Aerifizierer (586636901) Aerifizierer
	Batterieladegerät Bc 0.8 (579450101) Batterieladegerät BC 0.8
	Mulchstopfen (960710038) Mulchstopfen
	Vertikutierer (586636801) Vertikutierer
	Abdeckung Für Traktoren (505630880) Abdeckplane für Traktoren, klein
	Streuwagen 30 (589409301) Streuwagen 30
	Husqvarna Kehrmaschine Für Traktoren (544921601) 100 cm
	Entmooser (586636601) Entmooser
	Stern-aerifizierer (588212701) Stern-Aerifizierer
	Ersatz-gummischürfleiste (966001901) Gummileiste
	Anhänger Promo (967027101) Anhänger Promo
	Husqvarna Schotterharke (953512401) R 100-400
	Laderampen (505699041) Laderampen, gebogen
	Husqvarna Stoßstange Für Traktoren (505568813) Stoßstange für Traktoren
	Anhänger 275 (501008201) Anhänger 275

Dokumente

Für Husqvarna TC 138L stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Traktoren TC 138L – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna TC 138L 2020-07

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
