| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Vorderachse (534100236) DARK GRAY FRONT AXLE SCARIF | |||
| 1 | Kupplungshebel (534100175) | |||
| 1 | Kunststoffkappe Ø10 Kupplungshebel (534100243) LENGTH : 50 | |||
| 1 | Federkappe Arbeitstiefenverstellung (534100144) EMBOUT ROND ENVELOPPANT | |||
| 2 |
Vorderrad 210x75 (534009064) 210 X 75 | |||
| 1 | Druckfeder Arbeitstiefenverstellung (534100145) | |||
| 2 | Abstandshülse Vorderachs-Gelenk (534006016) | |||
| 1 | Einstellknauf Arbeitstiefe (534100242) | |||
| 2 |
Radkappe Ø20mm (534100023) ¯20 | |||
| 4 | Scheibe M10 Kupplungshebel (534001997) M10 | |||
| 2 |
Scheibe Radachse (519653434) 20 X 36 X 3 | |||
| 2 | Mutter M8 mit gezahnter Schulter (534100020) H M8 NOTCHED SHOULDER | |||
| 2 |
Mutter M10 Kupplungshebel (534000709) HU M10 | |||
| 2 | Schraube 10x50 Griffbügel (534006041) TH 10 X 50 ZN | |||
| 2 |
Schraube 8x20 (534100019) H NOTCHED SHOULDER 8 X 20 |

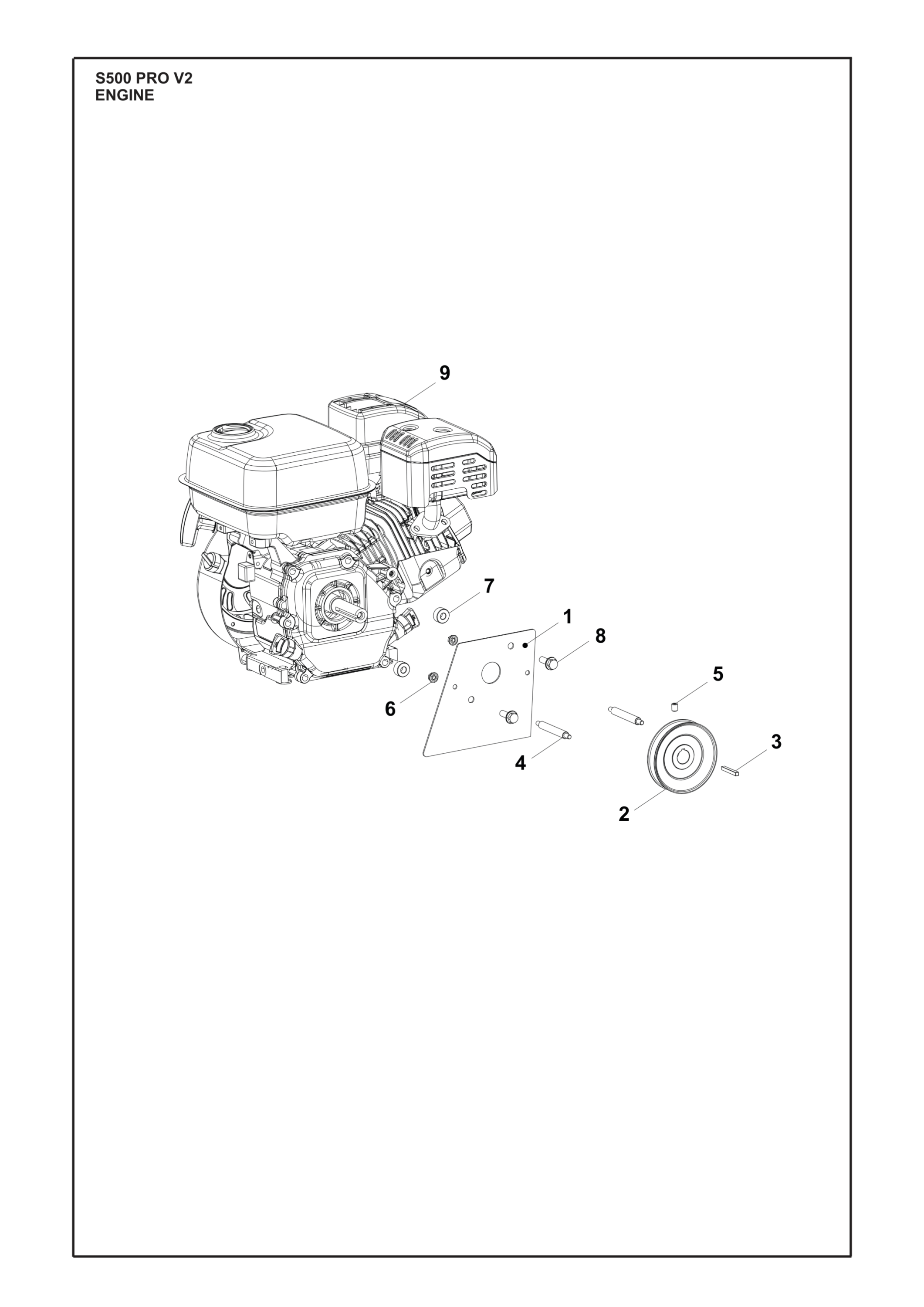

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Schutzblech Motorriemenscheibe (534100194) | |||
| 1 | Riemenscheibe Motor (534100169) | |||
| 1 | Passfeder 4.76x37 (534004526) | |||
| 2 | Achse Ausrückplatte unten (534100162) | |||
| 1 | Schraube M8x10 Rotor-Riemenscheibe (534000421) | |||
| 2 | Mutter (534100008) | |||
| 2 | Abstandshalter Schutzblech (534100154) | |||
| 2 | Schraube (534100278) | |||
| 1 | Benzinmotor R210 (546203001) |

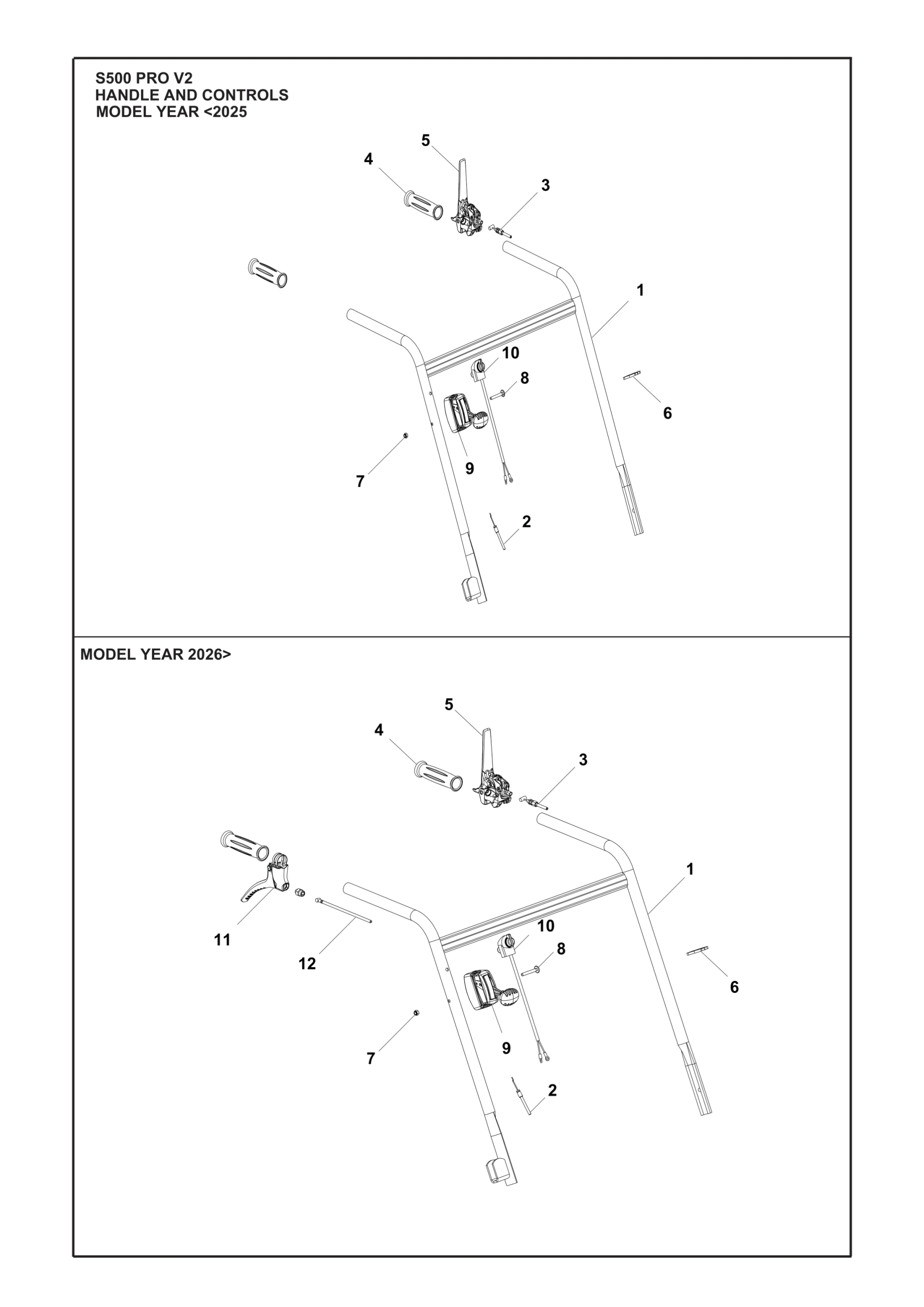

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Griffbügel dunkelgrau (534100240) | |||
| 1 | Gaszug (534009737) | |||
| 1 | Kabel Bedienhebel (534009711) | |||
| 2 | Gummigriff Griffbügel (534100054) | |||
| 1 | Bedienhebel Griffbügel (534009709) | |||
| 4 | Stellring Griffbügel (534009120) | |||
| 1 | Sicherungsmutter M6 (534004245) | |||
| 1 | Schraube Schalter Griffbügel (534009744) | |||
| 1 | Gashebel Griffbügel (534009736) | |||
| 1 | Schalter Griffbügel (577517701) | |||
| 1 | Handhebel Griffbügel (541107801) | |||
| 1 | Gaszug Handhebel (541107901) |

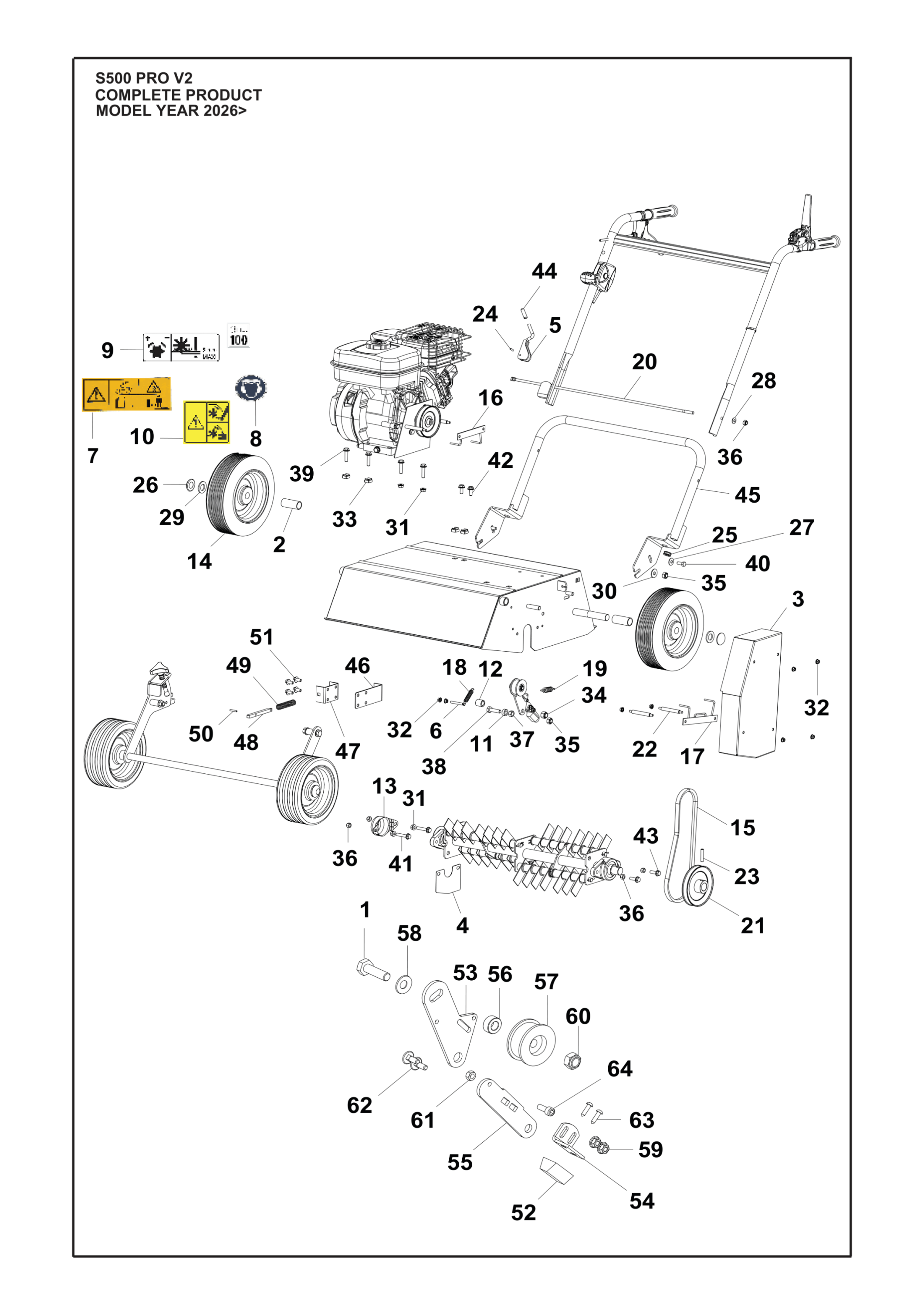

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 | Schraube Rotoreinheit (534000880) | |||
| 2 | Abstandshalter Hinterrad (534100251) | |||
| 1 | Haube Riemenantrieb (534100192) | |||
| 1 | Platte Rotoreinheit (534009752) | |||
| 1 | Hebel Griffbügel oben (588823701) | |||
| 1 | Schraube Kupplungsmechanik (534006392) | |||
| 1 | Aufkleber Sicherheitshinweise (534100061) | |||
| 1 | Aufkleber Emblem rund (534100285) | |||
| 1 | Aufkleber Arbeitstiefe (534100268) | |||
| 1 | Aufkleber Gefahrenhinweise Rotoreinheit (534100267) | |||
| 1 | Abstandshalter Kupplungsmechanik (534100160) | |||
| 1 | Abstandshalter Kupplungshebel (534100161) | |||
| 1 | Abdeckung Rotorlager (534009753) | |||
| 2 | Hinterrad (534009065) | |||
| 1 | Riemen Rotorantrieb (534100241) | |||
| 1 | Ausrückplatte Rotorkupplung oben (534100314) | |||
| 1 | Ausrückplatte Rotorkupplung unten (534100313) | |||
| 1 | Rückholfeder Kupplungshebel (534100246) | |||
| 1 | Rückholfeder Kupplungsmechanik (534006390) | |||
| 1 | Verriegelungsstange Griffbügel lang (534100166) | |||
| 1 | Riemenscheibe Rotorantrieb (534100282) | |||
| 2 | Achse Ausrückplatte unten (534100162) | |||
| 1 | Spannstift 8x40 (534009061) | |||
| 1 | Spannstift 4x16 (534009062) | |||
| 1 | Gummitülle Kabeldurchführung (534004793) | |||
| 2 | Radkappe Ø20mm (534100023) | |||
| 2 | Kontaktscheibe M8 groß (534002478) | |||
| 1 | Scheibe Griffbügelbefestigung oben (534002014) | |||
| 2 | Scheibe Radachse (519653434) | |||
| 2 | Scheibe Griffbügelbefestigung unten (534000724) | |||
| 4 | Mutter M8 mit gezahnter Schulter (534100020) | |||
| 10 | Mutter (534100008) | |||
| 6 | Mutter Motorbefestigung (534004822) | |||
| 1 | Mutter Kupplungsmechanik (534002484) | |||
| 4 | Mutter (534001297) | |||
| 5 | Mutter (534003774) | |||
| 1 | Mutter M10 Kupplungshebel (534000709) | |||
| 4 | Schraube Motorbefestigung (534009754) | |||
| 2 | Schraube Griffbügelbefestigung unten (534002209) | |||
| 2 | Schraube Rotorlager (534100266) | |||
| 2 | Schraube 8x20 (534100019) | |||
| 2 | Schraube (534100278) | |||
| 1 | Kappe Hebelstift (588823801) | |||
| 1 | Griffbügel unten (546202901) | |||
| 1 | Stütze Chassis (541107701) | |||
| 1 | Stütze Verriegelungsachse (531008592) | |||
| 1 | Verriegelungsachse (531008594) | |||
| 1 | Verriegelungsfeder (519653209) | |||
| 1 | Stift 4x24 (531008398) | |||
| 4 | Schraube ST8x16 Schienen-Montageplatte (587426601) | |||
| 1 | Bremsbelag Rotor (534100253) | |||
| 1 | Kupplungshebel Rotor (534100184) | |||
| 1 | Befestigungswinkel Rotorriemen (534100190) | |||
| 1 | Betätigungshebel Rotorkupplung lang (534100186) | |||
| 1 | Abstandshalter 10.5x20x9 Kupplungsrolle (534100312) | |||
| 1 | Kupplungsrolle Rotorantrieb (534100258) | |||
| 1 | Scheibe M10 Kupplungshebel (534001997) | |||
| 1 | Mutter Drehpunkt Kupplungsmechanik (534000992) | |||
| 2 | Schraube Drehpunkt Rotorkupplung (534009079) | |||
| 2 | Schraube Befestigungswinkel Rotorriemen (534100259) | |||
| 1 | Schraube Kupplungshebel (534004544) |

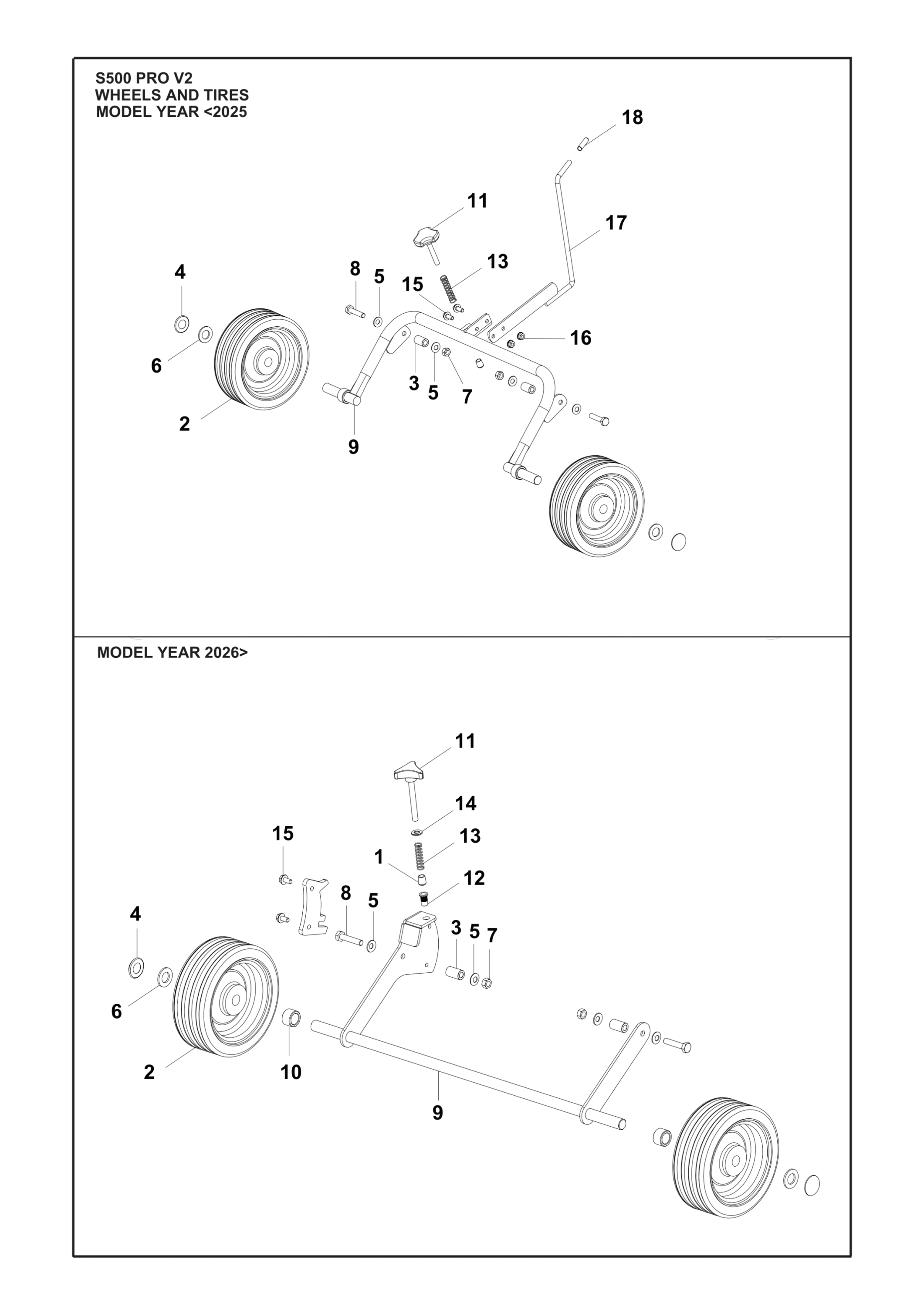

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Federkappe Arbeitstiefenverstellung (534100144) | |||
| 2 | Vorderrad 210x75 (534009064) | |||
| 2 | Abstandshülse Vorderachs-Gelenk (534006016) | |||
| 2 | Radkappe Ø20mm (534100023) | |||
| 4 | Scheibe M10 Kupplungshebel (534001997) | |||
| 2 | Scheibe Radachse (519653434) | |||
| 2 | Mutter M10 Kupplungshebel (534000709) | |||
| 2 | Schraube 10x50 Griffbügel (534006041) | |||
| 1 |
Vorderachse (534100236) Up to model year 2025 | |||
| 1 | Vorderachse (541108001) From model year 2026 | |||
| 2 | Abstandsscheibe Vorderrad (541109401) From model year 2026 | |||
| 1 | Einstellknauf Arbeitstiefe (534100242) | |||
| 1 | Einsatz Arbeitstiefenverstellung (541109601) From model year 2026 | |||
| 1 | Druckfeder Arbeitstiefenverstellung (534100145) Up to model year 2025 | |||
| 1 |
Druckfeder Arbeitstiefenverstellung (541108101) From model year 2026 | |||
| 1 | Scheibe Arbeitstiefenverstellung (501992401) | |||
| 6 |
Schraube 8x20 (534100019) Up to model year 2025 | |||
| 2 |
Schraube ST8x16 Schienen-Montageplatte (587426601) From model year 2026 | |||
| 2 | Mutter M8 mit gezahnter Schulter (534100020) Up to model year 2025 | |||
| 1 |
Kupplungshebel (534100175) Up to model year 2025 | |||
| 1 | Kunststoffkappe Ø10 Kupplungshebel (534100243) Up to model year 2025 |

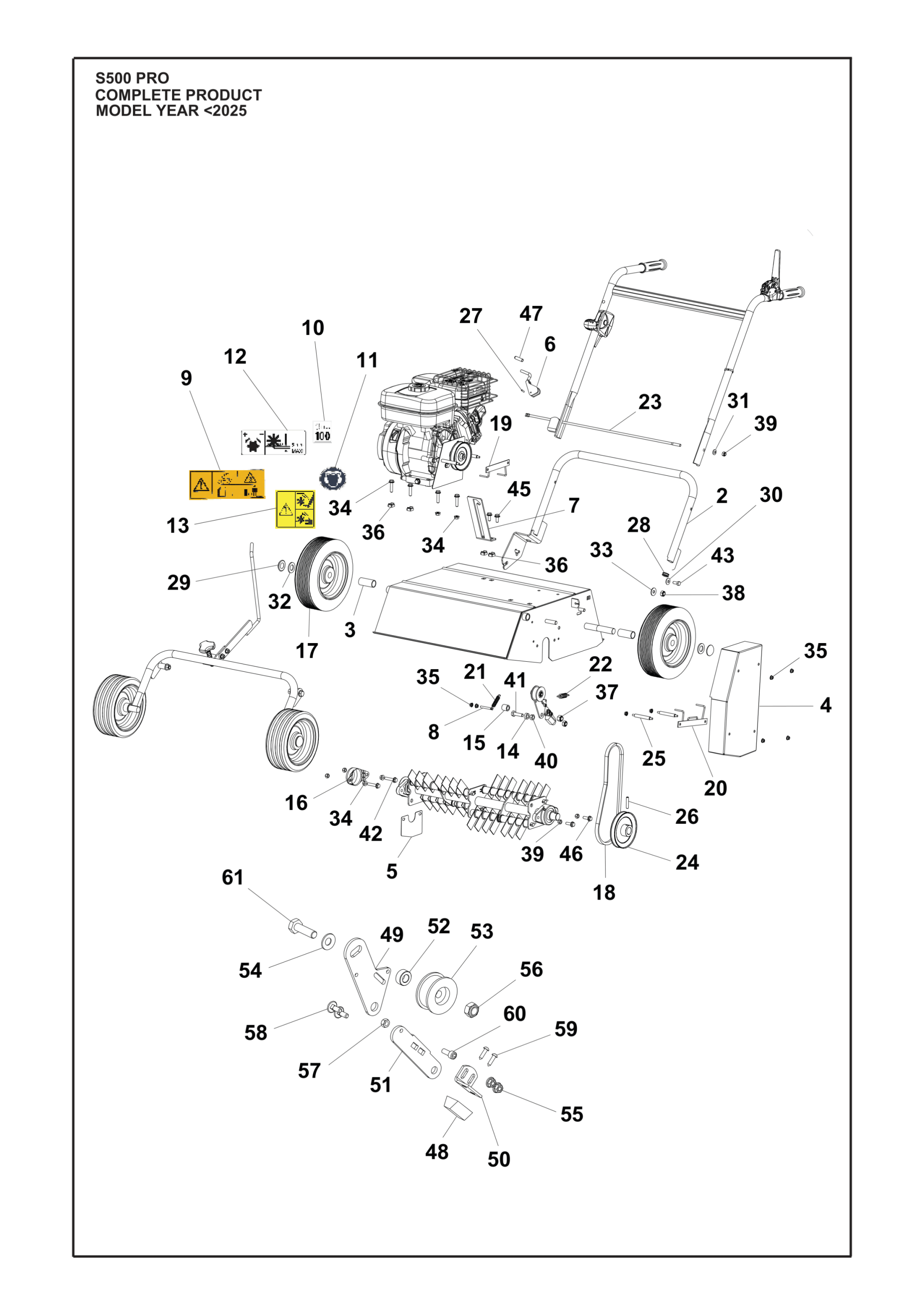

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Halter Griffbügel (534100232) | |||
| 1 | Griffbügel unten (546202901) | |||
| 2 | Abstandshalter Hinterrad (534100251) | |||
| 1 | Haube Riemenantrieb (534100192) | |||
| 1 | Platte Rotoreinheit (534009752) | |||
| 1 | Hebel Griffbügel oben (588823701) | |||
| 1 | Höhenverstellsegment (534100182) | |||
| 1 | Schraube Kupplungsmechanik (534006392) | |||
| 1 | Aufkleber Sicherheitshinweise (534100061) | |||
| 1 | Aufkleber Schallleistungspegel 100dB (534004611) | |||
| 1 | Aufkleber Emblem rund (534100285) | |||
| 1 | Aufkleber Arbeitstiefe (534100268) | |||
| 1 | Aufkleber Gefahrenhinweise Rotoreinheit (534100267) | |||
| 1 | Abstandshalter Kupplungsmechanik (534100160) | |||
| 1 | Abstandshalter Kupplungshebel (534100161) | |||
| 1 | Abdeckung Rotorlager (534009753) | |||
| 2 | Hinterrad (534009065) | |||
| 1 | Riemen Rotorantrieb (534100241) | |||
| 1 | Ausrückplatte Rotorkupplung oben (534100314) | |||
| 1 | Ausrückplatte Rotorkupplung unten (534100313) | |||
| 1 | Rückholfeder Kupplungshebel (534100246) | |||
| 1 | Rückholfeder Kupplungsmechanik (534006390) | |||
| 1 | Verriegelungsstange Griffbügel lang (534100166) | |||
| 1 | Riemenscheibe Rotorantrieb (534100282) | |||
| 2 | Achse Ausrückplatte unten (534100162) | |||
| 1 | Spannstift 8x40 (534009061) | |||
| 1 | Spannstift 4x16 (534009062) | |||
| 1 | Gummitülle Kabeldurchführung (534004793) | |||
| 2 | Radkappe Ø20mm (534100023) | |||
| 2 | Kontaktscheibe M8 groß (534002478) | |||
| 1 | Scheibe Griffbügelbefestigung oben (534002014) | |||
| 2 | Scheibe Radachse (519653434) | |||
| 2 | Scheibe Griffbügelbefestigung unten (534000724) | |||
| 4 | Mutter M8 mit gezahnter Schulter (534100020) | |||
| 10 | Mutter (534100008) | |||
| 6 | Mutter Motorbefestigung (534004822) | |||
| 1 | Mutter Kupplungsmechanik (534002484) | |||
| 4 | Mutter (534001297) | |||
| 5 | Mutter (534003774) | |||
| 1 | Mutter M10 Kupplungshebel (534000709) | |||
| 2 | Schraube Rotoreinheit (534000880) | |||
| 2 | Schraube Motorbefestigung (534009754) | |||
| 2 | Schraube Griffbügelbefestigung unten (534002209) | |||
| 4 | Schraube Rotorlager (534100266) | |||
| 2 | Schraube 8x20 (534100019) | |||
| 2 | Schraube (534100278) | |||
| 1 | Kappe Hebelstift (588823801) | |||
| 1 | Bremsbelag Rotor (534100253) | |||
| 1 | Kupplungshebel Rotor (534100184) | |||
| 1 | Befestigungswinkel Rotorriemen (534100190) | |||
| 1 | Betätigungshebel Rotorkupplung lang (534100186) | |||
| 1 | Abstandshalter 10.5x20x9 Kupplungsrolle (534100312) | |||
| 1 | Kupplungsrolle Rotorantrieb (534100258) | |||
| 1 | Scheibe M10 Kupplungshebel (534001997) | |||
| 1 | Mutter Drehpunkt Kupplungsmechanik (534000992) | |||
| 2 | Schraube Drehpunkt Rotorkupplung (534009079) | |||
| 2 | Schraube Befestigungswinkel Rotorriemen (534100259) | |||
| 1 | Schraube Kupplungshebel (534004544) |
