Ersatzteilkatalog für Z560X

Nr.	Anzahl im Gerät		Artikel
	1		Aufkleber Riemenführung (574437301) BELT ROUTING
	1		Aufkleber Riemenführung 72 Zoll (574438801) For 967669703-01, 967678802-01
	1		Bedienaufkleber Fahrsteuerung und Parkbremse rechts (590209401) MOTION/BRAKE RIGHT
	1		Aufkleber Modellnummer Z560X (590807801) Z560X
	2		Warnaufkleber (581724301) NO STEP
	1		Warnaufkleber Batterie (EU-Ausführung) (539105745) BATTERY WARNING
	1		Bedienaufkleber Fahrsteuerung und Parkbremse links (590209501) MOTION_BRAKE_LEFT
	2		Aufkleber Riemenantriebe (539105744) DANGER BELT
	1		Warnaufkleber Mähdeck und Deflektor (581724401) DEFLECTOR WARNING
	1		Warnaufkleber Funkenfänger (532424102) SPARK ARRESTOR
	1		Aufkleber Kronenlogo 110mm (574455001) CROWN LARGE
	1		Aufkleber Überrollschutz ROPS (593011101) ROPS
	1		Warnaufkleber Überrollschutz (ROPS) (574569002) ROPS WARNING
	1		Hinweisaufkleber Sicherung (574569401) FUSE
	1		Warnaufkleber Mähdeck und Deflektor (584904601) DECK/DEFLECT WARNING
	1		Aufkleber Krone-H-Logo 55mm (532428677) CROWN SMALL
	1		Aufkleber Mähdeckhöhe (590799301) DECK HEIGHT
	1		Aufkleber Mähdeckhöhe metrisch (590799302) Metric Units
	1		Aufkleber Commercial-Schriftzug (590210001) COMMERCIAL
	1		Wartungs- und Serviceaufkleber 2018 (590846801) MAINTANCE/SERVICE
	1		Aufkleber Bedienfeld rechts EFI (590210302) CONTROL PANEL RIGHT - CHOKE
	1		Aufkleber Bedienfeld links (590210501) CONTROL PANEL LEFT
	1		Warn- und Hinweisaufkleber Getriebeabdeckung (590209701) TRANSMISSION WARNING
	1		Warnaufkleber Englisch Starten ohne Choke (590209201) START NO CHOKE
	2		Aufkleber Schriftzug 210mm (577469001) EMBLEM
	1		Aufkleber Modellkennzeichnung Z554X (590807601)
	1		Warnaufkleber Englisch Starten mit Choke (590209202) START W/ CHOKE / For 967669703-01, 967678801-01
	1		Hinweisaufkleber Kraftstoff (577150101) FUEL - NOT SHOWN

Nr.	Anzahl im Gerät		Artikel
	1		Sitz mit Federung (579866104)
	1		Sitz mit Federung und Gleitschienen (582460103) Fits 97058500100
	1		Schiene Sitzverriegelung (582478801)
	2		Halter Sitzverriegelung (582478201)
	1		Halter Sitzstützstange (590555002)
	8		Vibrationsdämpfer Sitzlagerung (590481801)
	4		Einsatz Isolierlager (539116377)
	1		Sperrhaken Sitzverriegelung (590373501)
	1		Montageplatte Sitz (590506802)
	1		Sitzstützstange (590507201)
	2		Druckfeder (539113952)
	4		Verbindungsmutter 5/16-18 x 1.125 Zoll (582478101)
	1		Sitzschalter (532192749)
	4		Sechskantschraube 5/16-18 x 0.625 Zoll (596031601)
	2		Schulterschraube 3/8 x 2 Zoll 5/16-18 (582478901)
	2		Sechskant-Flanschschraube 1/4-20 x 1.5 Zoll (582478501)
	8		Schlossschraube 5/16-18 x 0.75 Zoll (595901601)
	2		Sicherungsmutter 1/4-20 (Zollgewinde) (582478602)
	1		Palnut-Sicherungsmutter 3/8 (539913847)
	6		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	2		Scheibe dick 3/8 Zoll (522023401)
	8		Unterlegscheibe (596135501)
	2		Sicherungsscheibe 3/8 Zoll (596238701)
	4		Federscheibe 5/16 schwer (539990187)
	1		Einstellknopf Sitzfederung (579866109) Knob
	2		Armlehnenpolster (579866108) REPLACEMENT PAD ONLY

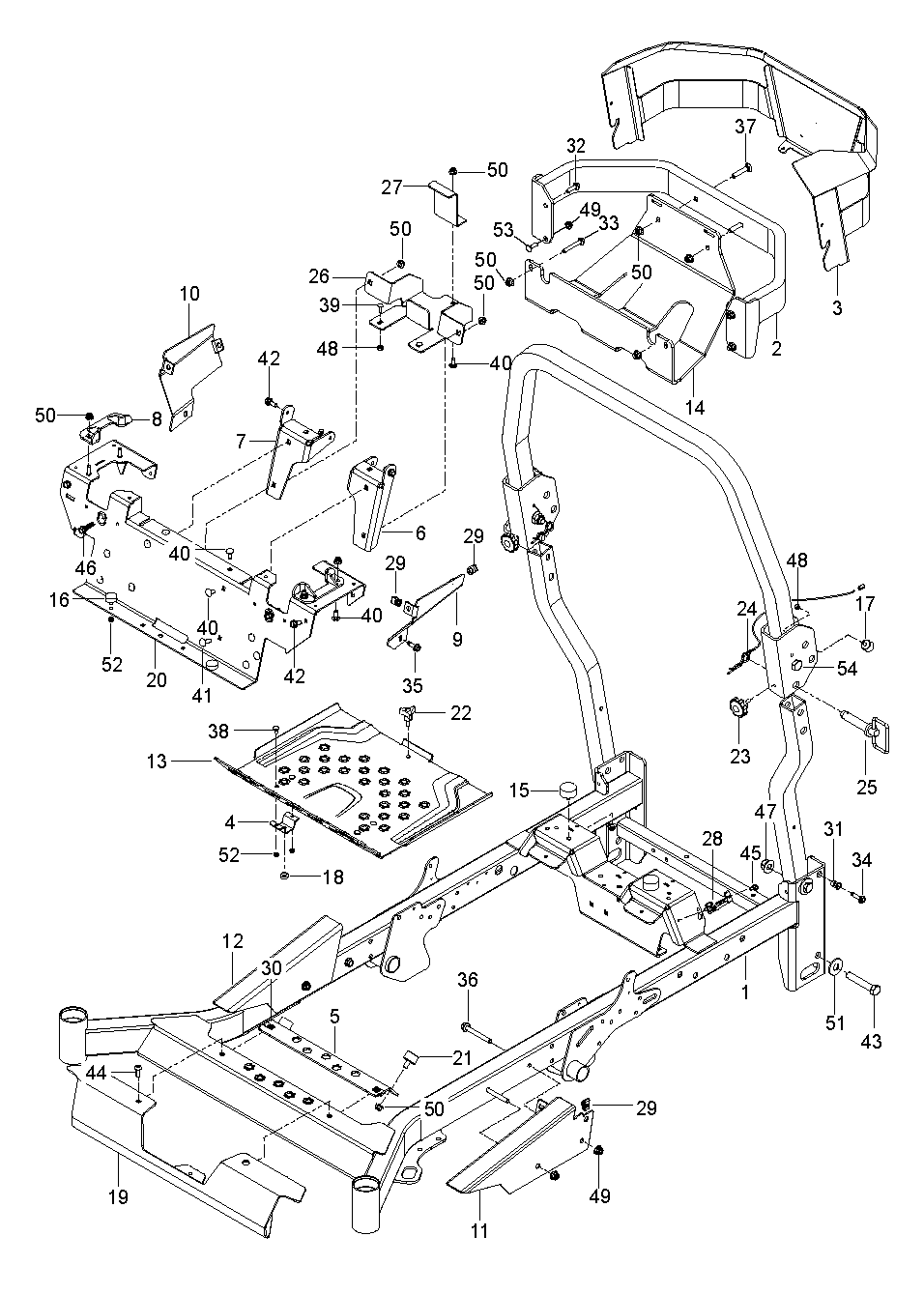

Nr.	Anzahl im Gerät		Artikel
	1		Rahmen orange 48–60 Zoll (591359801) w/ SAFETY DECALS
	1		Stoßfänger hinten orange (522675702) For 96793040300, 967669703-01, 967678801-01
	1		Stoßfänger hinten orange (522738902) For 967678802-01
	1		Motorschutz grau (584859302) For 967678802-01
	1		Motorschutz grau (587898002) For 96793040300, 967669703-01, 967678801-01
	2		Halter Trittblech-Stoßfänger (589808802) "FOR UNITS EQUIPPED WITH SUPPORT"
	1		Halter Isolatorstütze (589807202)
	1		Halter Sitzbefestigung links (589448202)
	1		Halter Sitzbefestigung rechts (589448204)
	2		Anschlaghalter (582481101)
	1		Abschlussblech links orange (582481002) For 967669703-01, 967678802-01, 967678801-01
	1		Abschlussblech links orange (595327502) For 96793040300
	1		Abschlussblech rechts orange (582481004) For 967669703-01, 967678802-01, 967678801-01
	1		Abschlussblech rechts orange (595327504) For 96793040300
	1		Keilblech links orange (582480803)
	1		Keilblech rechts orange (582480804)
	1		Trittblech orange (589304602)
	1		Gleitplatte grau (574228602) For 967669703-01, 967678801-01
	1		Gleitplatte grau (576701402) For 967678802-01
	1		Gleitplatte lang grau (596694102) For 96793040300
	2		Gummipuffer 5/16-18 (582478701)
	2		Gummipuffer mit Gewindestift 1/4-20 (Zollgewinde) (575811501)
	4		Gummipuffer Gewindestift 1/4-20 (522801401)
	2		Gummipuffer (539102587) "FOR UNITS EQUIPPED WITH SUPPORT"
	1		Abdeckung Frontschürze grau (589745202)
	1		Querträger Sitz vorne orange (582480502)
	1		Querträger Sitz vorne mit Bohrungen orange (582480505) For 97064090100
	2		Isolator Fußstütze (589744002)
	1		Dreiflügelknopf mit Gewindestift 5/16-18 (Zollgewinde) (597783101)
	2		Knopf 5/16-18 x 1 Zoll schwarz (591344501)
	2		Federstecker mit Doppelschlaufe und Sicherungsband (591101701)
	2		Bolzen Überrollbügel mit Griff (591101601)
	1		Batterieplatte schwarz (582460702)
	1		Batteriehalter MX-9 (582460602) For MX-9 Battery
	1		Halter Batterie MX-12 (582460604) For MX-12 Battery
	1		Halter Batterie MX-14 (582460606) For MX-14 Battery
	1		Halter Sicherungs- und Relaisgehäuse (589500701)
	7		U-Clip-Mutter 5/16-18 (Zollgewinde) (539104763)
	2		U-Mutter 3/8-16 langer Schaft (Zollgewinde) (589806801)
	2		Nietmutter 5/16-18 für dicke Klemmstärke (Zollgewinde) (539111028)
	4		Sechskant-Flanschschraube 3/8-16UNC x 1 Zoll (525612801) For 967669703-01, 967678802-01, 967678801-01
	2		Sechskant-Flanschschraube 5/16-18UNC x 2.25 Zoll (574233801)
	2		Sechskant-Flanschschraube 5/16-18UNC x 1.25 Zoll (525544001)
	4		Schraube Tankhalter hinten (817490516) For 96793040300
	4		Sechskant-Flanschschraube 3/8-16UNC x 3 Zoll (577117701)
	2		Schlossschraube (595901401)
	4		Bolzen Stütze (872140404) "FOR UNITS EQUIPPED WITH SUPPORT"
	2		Schlossschraube 1/4-20 x 3/4 Zoll (596238401)
	14		Schlossschraube 5/16-18 x 0.75 Zoll (595901601)
	2		Schlossschraube 5/16-18 (595901501)
	4		Schulterbolzen (539110303)
	6		Sechskantschraube 5/8-11 x 3.5 Zoll (580754602)
	2		Linsenkopfschraube Torx 3/8-16 x 1 Zoll (589797201)
	2		Gewindeformende Sechskantschraube 1/4-20 x 0.5 Zoll (596437001)
	2		Sicherungsschraube 5/16-18 x 1.25 Zoll (585986101)
	6		Flansch-Sicherungsmutter 5/8-11 (Zollgewinde) (525829101)
	6		Sicherungsmutter 1/4-20 (Zollgewinde) (582478602)
	12		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502)
	21		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	4		Unterlegscheibe 5/8 Zoll (539102653)
	1		Kontermutter 1/4C (Zollgewinde) (539108120)
	1		Schraube 1.25 Zoll (595901101)
	1		Sechskantschraube 5/8-11UNC x 4.25 Zoll (591176601)
	1		Überrollschutz grau mit Box (590877803) ROPS ASSY

Nr.	Anzahl im Gerät		Artikel
	1		Fahrhebel links (582475501) LEFT
	1		Fahrhebel rechts (582475502) RIGHT
	1		Stange Fahrsteuerung rechts (596925602) RIGHT SIDE ASSY
	1		Stange Fahrsteuerung links (596925702) LEFT SIDE ASSY
	1		Verbindungsstück Fahrsteuerungsstange 2 Stk. (598852501) COUPLER KIT. CONTAINS (2) COUPLERS THAT FIT BOTH LH/RH SIDES. REF # 4 SCREWS INTO THIS COUPLER
	2		Gelenkkopf Außengewinde Linksgewinde (588692502) ROD.END.MALE.LH.THREAD
	2		Gelenkkopf 5/16 Innengewinde rechts (579764601) JOINT.RH.THREAD.FEMALE.5/16
	2		Abstandsscheibe (539923515)
	2		Halter Verriegelung (597744702)
	1		Träger oben links mit Buchsen (592653801) w/BEARINGS LEFT
	1		Träger oben rechts mit Buchsen (592653802) w/BEARINGS RIGHT
	2		Träger unten mit Buchsen (592653901)
	1		Halter Rückholfeder links (582477802) LEFT
	1		Halter Rückholfeder rechts (582477804) RIGHT
	2		Halter Druckfedern (582476902)
	4		Halter Steuerung (582475102)
	2		Sicherungssplint 1 Zoll (587225301)
	2		Halteclip Steuerungsgestänge (582551901)
	2		Dämpfer Fahrsteuerung (588775401)
	2		Gabelkopfbolzen 5/16 x 3/4 Zoll (582477402)
	2		Lagerzapfen Steuermechanik (589505102)
	2		Sicherungsplatte Lagerzapfen (589489601)
	2		Schalter Verriegelung (589500902)
	2		Abstandsscheibe Drehpunkt (582475002)
	2		Abstandsscheibe gestuft 7/16 OD 5/16 ID (582711303)
	4		Druckfeder 1.25 x 1.5 Zoll (582477002)
	2		Feder (532151332)
	2		Rückholfeder Parkbremse (546395801)
	2		Adapter Verriegelung (597744501)
	2		Parkbremszug (582477501)
	4		Kugelzapfen 10mm (539110607)
	2		Verlängerungshalter Parkbremse (582477602)
	4		Flanschlager 3/8 Zoll (582476801)
	8		Flanschlager (539131518)
	4		Schulterbolzen 5/16-18TT (532170165)
	4		Sechskant-Flanschschraube 5/16-18UNC x 1.25 Zoll (525544001)
	2		Gewindefurchende Bundschraube 5/16-18UNC x 1.5 Zoll (525465402)
	4		Schraube 5/16-18 x 3/4 Zoll (596030501)
	4		Zylinderschraube Innensechskant 5/16-18 x 3.5 Zoll (582477102)
	4		Schulterschraube 3/8 x 1/2 Zoll 5/16-18 (582476401)
	2		Augenbolzen 5/16-18 x 3.5 Zoll (596240801)
	4		Schlossschraube 5/16-18 (595901501)
	2		Sechskant-Flanschschraube 3/8-16UNC x 3 Zoll (577117701)
	2		Zylinderschraube Innen-Torx 3/8-16UNC x 6 Zoll (589505602)
	14		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (594944401)
	4		Sechskantmutter 5/16-24 (Zollgewinde) (596040901)
	6		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502)
	4		Sicherungsmutter 5/16C (Zollgewinde) (539990184)
	2		Scheibe (596134901)
	4		Federscheibe 5/16 schwer (539990187)
	2		Scheibe (596204101)
	4		Scheibe dick 3/8 Zoll (522023401)

Nr.	Anzahl im Gerät		Artikel
	1		Befestigungsplatte Motor (536666802)
	1		Mähdeckkupplung (525749501)
	1		Anschlag Kupplung (Ogura) (597180803)
	1		Rohrnippel Ölablass 3/8 x 3 Zoll (539118911)
	1		Ölablassstopfen 3/8 NPTF (522837001)
	1		Riemenscheibe Motorabtrieb (510019801)
	1		Ölablassadapter (539119680) For 96767880100, 96767880101, 96767880200, 96766970100, 96766970300, 96766970301, 96767880201, 96793020100, 97064090100
	1		Winkelstück 90° 3/8 NPT (539105072)
	1		Passfeder Vierkant 1/4 x 3.5 Zoll (525749901)
	1		Schalldämpfer Kawasaki FX751V–FX850V (525750301) For 96767880100, 96767880101, 96767880200, 96767880201
	1		Schalldämpfer Kawasaki FX751V–FX850V (EU-Ausführung) (546003801) For 97064090100
	1		Schalldämpfer Briggs & Stratton Cyclonic (576701801) For 96766970200
	1		Schalldämpfer Kohler EFI 824cc (587886001) For 96793040300, 96767890100
	1		Abgasrohr FX921V (589628501) FX921V, für 96766970100/96766970300/96766970301
	1		O-Ring Ölablassadapter (539109618)
	1		Kabelbinder mit Clip 8-3/8 Zoll (505280001)
	1		Schraube elektrische Kupplung 7/16-20 x 1.5 Zoll (581332805)
	4		Sechskant-Flanschschraube 5/16-18UNC x 2.25 Zoll (574233801)
	4		Sechskantschraube 3/8-16 x 1 Zoll (539990563)
	1		Sechskantschraube 7/16-14 UNC (874780716)
	2		Schlossschraube 5/16-18 (595901501)
	2		Schlossschraube 5/16-18 x 1.5 Zoll (539102933)
	1		Kontermutter 1/4C (Zollgewinde) (539108120)
	8		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	1		Sperrverzahnte Flanschmutter 7/16C (Zollgewinde) (539102582)
	4		Tellerfederscheibe 3/8 Zoll (539102593)
	1		Sicherungsscheibe 7/16 Zoll (596238901)
	1		Scheibe Kupplung (539125626)
	2		Dichtung Abgasrohr (586839801) NOT SHOWN

Nr.	Anzahl im Gerät		Artikel
	1		Abschlussabdeckung links orange (599893003)
	1		Abschlussabdeckung rechts orange (599893004)
	4		Bolzen (596564002)

Nr.	Anzahl im Gerät		Artikel
	3		Nabe Spindeleinheit (580942201)
	3		Spindelwelle (580942101)
	6		V-Ring-Dichtung 55mm (580942701)
	6		Wellendichtung Spindelwelle (580942601)
	3		Lagersatz Spindel mit Dichtungen (583911101) ALSO ORDER TOOL KIT
	3		Abstandshülse Spindelwelle (580942301)
	3		Träger Wellendichtung (580942501)
	3		Schmiernippel 1/4-28 (596899901)
	3		Entlüftungsstopfen Spindelgehäuse (539977326)
	3		Flanschmutter 3/4-16 (Zollgewinde) (598490501)
	3		Spindeleinheit 10 Zoll mit Vollgewinde (580943306)
	1		Ausgleichsscheibe Spindelgehäuse (580942801)
	1		Lagersatz Spindeleinheit (574754201) NOT SHOWN

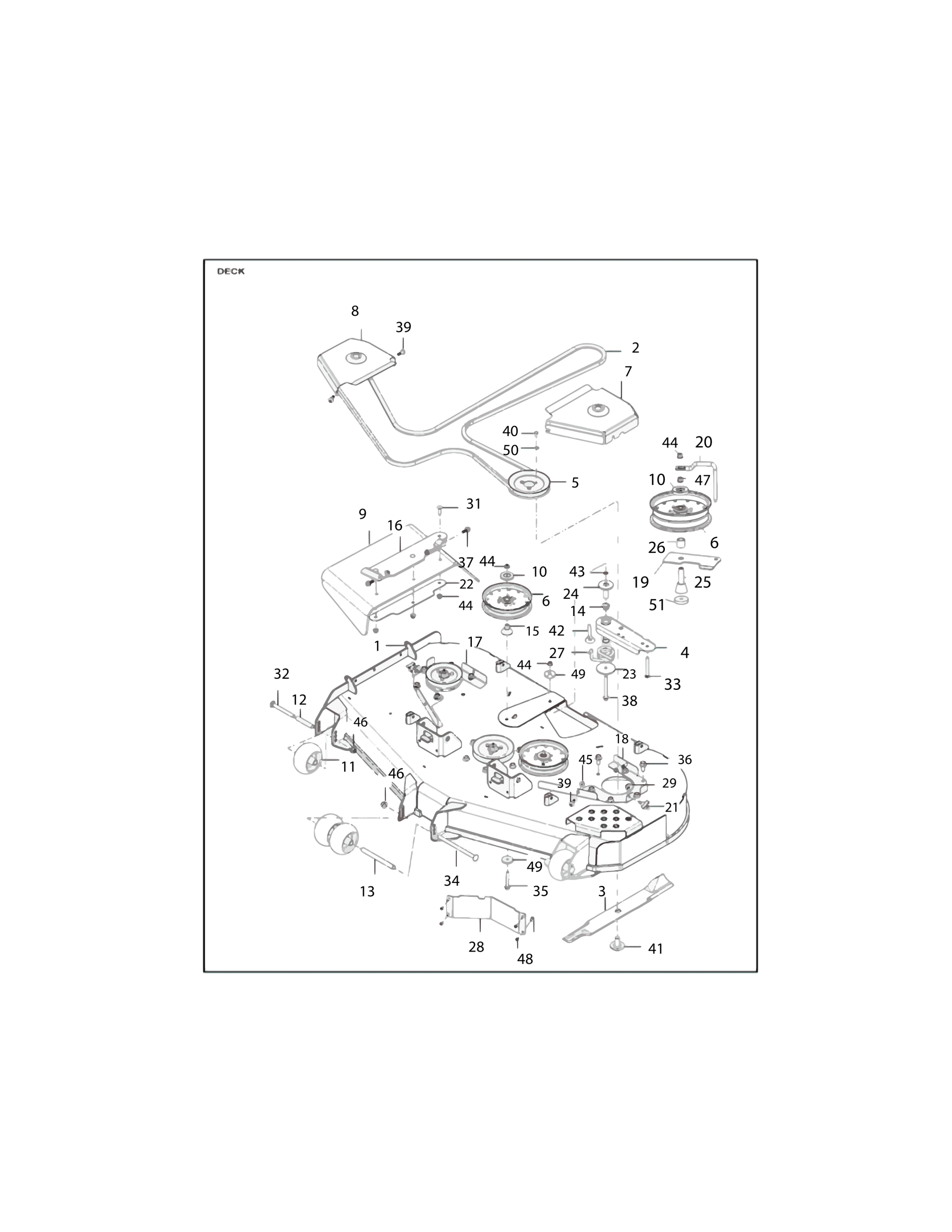

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeck 60 Zoll orange (591359705)
	1		Riemen Mähdeck 5V 176 (588264801)
	3		Messer 21 Zoll Heavy Duty (539105711) Heavy Duty Blade NA market "HIGH LIFT"
	3		Messer 21 Zoll Mid Lift mit Bohrungen (592894901) Mid Lift w/holes Normally for EU market
	1		Spannarm Riemenspanner (582462702)
	3		Riemenscheibe Spindel 6.57 (539130646)
	3		Riemenspannrolle 7 Zoll (510015102)
	1		Riemenscheibenabdeckung links grau (582463003)
	1		Riemenscheibenabdeckung rechts grau (582463004)
	1		Auswurfrohr (582468801)
	3		Staubschutz (510254502)
	6		Tastrolle Mähdeck (574169601)
	4		Achsrohr Tastrolle (574196402)
	1		Achsrohr Tastrolle lang (574196502)
	2		Flanschlager (539131518)
	2		Lager Spannarm (510263701)
	1		Halter Auswurfrohr orange (582467302)
	1		Halter links Riemenscheibenabdeckung grau (582463203) For 967678802-01, 967678801-01
	1		Halter links Riemenscheibenabdeckung grau (582463207) For 96793040300, 967669703-01
	1		Halter rechts Riemenscheibenabdeckung grau (582463204) For 967678802-01, 967678801-01
	1		Halter rechts Riemenscheibenabdeckung grau (582463208) For 96793040300, 967669703-01
	1		Riemenführung unten (582472502) For 967678802-01, 967678801-01
	1		Riemenführung unten (594913302) For 96793040300, 967669703-01
	1		Riemenführung Mähdeckriemen (582470202)
	2		Dreiflügelknopf mit Gewindestift 5/16-18 (Zollgewinde) (597783101)
	1		Gegenplatte Auswurfrohr (590523702)
	1		Halteplatte Torsionsfeder (582466401)
	1		Welle Spannarm (582468102)
	1		Abstandshalter Riemenspannrolle (599502401)
	1		Abstandshalter Zwischen-Riemenscheibe (589455202)
	1		Torsionsfeder Riemenspanner (582468001)
	1		Leitblech links 54/60 Zoll (510437502)
	2		U-Clip-Mutter 5/16-18 (Zollgewinde) (539104763)
	4		Schlossschraube 1/4-20 x 3/4 Zoll (596238401)
	3		Schraube 1.25 Zoll (595901101)
	4		Schlossschraube 1/2-13 x 4.75 Zoll (510022302)
	2		Schlossschraube 3/8-16 x 3.5 Zoll (872140628)
	1		Schlossschraube 1/2-13 x 8 Zoll (594944501)
	2		Sechskant-Flanschschraube 3/8-16 x 2.75 Zoll (874490644)
	18		Sechskant-Flanschschraube 1/2-13 x 1 Zoll (574210601)
	2		Sechskant-Flanschschraube 3/8-16UNC x 1 Zoll (525612801)
	1		Sechskantschraube mit Flansch 3/8-16UNC x 4 Zoll (521996602)
	4		Schulterschraube 3/8 x 1/2 Zoll 5/16-18 (582476401)
	9		Sechskantschraube 5/16-18 x 0.5 Zoll (539130315)
	3		Messerschraube mit Scheibe (539119007)
	1		Augenschraube 3/8 x 4 Zoll (574202002)
	1		Palnut-Sicherungsmutter 3/8 (539913847)
	10		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502)
	4		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	5		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102)
	1		Kontermutter 3/8-16 (Zollgewinde) (596433501)
	4		Sicherungsmutter 1/4-20 (Zollgewinde) (582478602)
	2		Scheibe 0.469 x 1.75 Zoll (596770301)
	9		Tellerfederscheibe 5/16 Zoll (596565001)
	1		Scheibe 0.469 x 1.75 Zoll (596770301)

Nr.	Anzahl im Gerät		Artikel
	1		Schutzblech Lüfter inklusive Sicherheitsaufklebern (591359901)
	1		Halter Kabelanker orange (582461206)
	4		Gummipuffer (539102587)
	3		Halter Spindelabdeckung (582461701)
	2		Stange Kabelanker (582461303)
	3		Bolzen (874780416)
	4		Flanschschraube 5/16-18 x 3 Zoll (874490548)
	3		Schraube M5x20/20 (TBO) (503200001)
	4		Gewindeformende Schraube 5/16-18 x 1.25 Zoll (587592101)
	2		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102)
	8		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	3		Mutter (532191730)
	3		Sechskantmutter M5 (731231405)
	2		Sechskant-Kontermutter 1/2-13 x 3/4 Zoll (596433401)

Nr.	Anzahl im Gerät		Artikel
	1		Spannarm Fahrantriebsriemen (582463102)
	2		Flanschlager 3/4 Zoll x 1/2 Zoll (501603701)
	4		Halter Getriebebefestigung schwarz (582479102)
	4		Schlauchschelle 15/16 Zoll (582480101)
	2		Hydraulik-Anschlussnippel 4601-10-10 (529311401)
	1		Rahmen Getriebe ZT-5400 (582479404)
	2		Hydraulikschlauch 5/8 Zoll x 27 Zoll (582480204)
	1		Halter feste Umlenkrolle (586933802)
	1		Welle Spannarm (582468102)
	2		Umlenkrolle Riemenrücken (587654101)
	1		Gelenkkopf 3/8-16 x 2.25 Zoll (582716201)
	1		Torsionsfeder Spannarm (582468401)
	2		Ausgleichsbehälter Hydraulik (574499201)
	1		Getriebe ZT-5400 links (582480001)
	1		Getriebe ZT-5400 rechts (582480002)
	1		Hydraulikfilter ZT-5400 (576127201)
	1		Keilriemen Fahrantrieb 69.06 Zoll (582480402)
	1		Sechskant-Flanschschraube 3/8-16 x 3.5 Zoll (596637401)
	8		Sechskant-Flanschschraube 1/2-13 x 1 Zoll (574210601)
	8		Sechskant-Flanschschraube 1/2-13 x 3 Zoll (525828901) For 967678802-01, 967678801-01
	8		Sechskant-Flanschschraube 1/2-13 x 3 Zoll (874490848) For 96793040300, 967669703-01
	2		Schlossschraube (595901401)
	2		Schlossschraube 3/8C x 1 Zoll (539990645)
	4		Schraube Ausgleichsbehälter (532165857)
	1		Palnut-Sicherungsmutter 3/8 (539913847)
	8		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102)
	6		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502)
	1		Unterlegscheibe (596135501)

Nr.	Anzahl im Gerät		Artikel
	1		Schutz Kupplung schwarz (591454502)
	1		Hitzeschutz links schwarz (591454603)
	1		Hitzeschutz rechts schwarz (591454608)
	2		Schutz Getriebe seitlich schwarz (591454402)
	1		Spindelabdeckung Mitte grau (591453902)
	1		Spindelabdeckung links grau (591454003) 591454003 Cover Deck Mandrel Left
	1		Spindelabdeckung rechts grau (591454004) 591454004 Cover Deck Mandrel Assy Right
	4		Halter Spindelabdeckung (582461701)
	2		Schraube (817000616)
	8		Sicherungsschraube 5/16-18 x 1.25 Zoll (585986101)
	4		Schraube M5x20/20 (TBO) (503200001)
	4		Gewindeformende Sechskantschraube 1/4-20 x 0.5 Zoll (596437001) Fits all but 96766970200
	2		Sechskantschraube 1/4-20UNC x 1 Zoll (596040701) Fits 96766970200
	5		Schraube 1/4-20 x 5/8 Zoll (532137729)
	4		Sechskantmutter M5 (731231405)
	4		Kontermutter 1/4C (Zollgewinde) (539108120) Fits all but 96766970200
	2		T-Mutter (586668901) Fits 96766970200
	5		Steckniete 3/16 Zoll (591455101)
	1		Befestigungsabdeckung Spindelabdeckung links (591454702)
	1		Befestigungsabdeckung Spindelabdeckung rechts (591454701)
	2		Abstandsscheibe (596564201) Fits 96766970200

Nr.	Anzahl im Gerät		Artikel
	1		Fahrhebel links (582475501)
	1		Fahrhebel rechts (582475502)
	1		Bediengestänge Fahrsteuerung rechts (592653702) For 967678802-01, 967678801-01
	1		Stange Fahrsteuerung rechts (596925602) RIGHT
	1		Stange Fahrsteuerung links (596925702) LEFT / For 96793040300, 967669703-01
	2		Gelenkkopf Außengewinde Linksgewinde (588692502)
	2		Gelenkkopf 5/16 Innengewinde rechts (579764601)
	1		Gummibalg Fahrhebel links (582484001) For 96793040300
	1		Ersatzteil-Kit Gummibalg Fahrhebel links (591193301) For 967669703-01, 967678802-01, 967678801-01
	1		Bediengestänge Fahrsteuerung links (592653701) For 967678802-01, 967678801-01
	1		Gummibalg Fahrhebel rechts (582484101) For 96793040300
	1		Ersatzteil-Kit Gummibalg Fahrhebel rechts (591193302) For 967669703-01, 967678802-01, 967678801-01
	1		Träger oben links mit Buchsen (592653801) w/BEARINGS LEFT
	1		Träger oben rechts mit Buchsen (592653802) w/BEARINGS RIGHT
	2		Träger unten mit Buchsen (592653901)
	1		Steuermechanik Fahrsteuerung links (592724001)
	1		Steuermechanik Fahrsteuerung rechts (592724002)
	1		Parkbremszug links (592653501)
	1		Halter Rückholfeder links (582477802) LEFT
	1		Halter Rückholfeder rechts (582477804) RIGHT
	2		Halter Feder Steuermechanik (582476901)
	4		Halter Steuerung (582475102)
	2		Sicherungssplint 1 Zoll (587225301)
	2		Halteclip Steuerungsgestänge (582551901)
	2		Dämpfer Fahrsteuerung (588775401)
	2		Gabelkopfbolzen 5/16 x 3/4 Zoll (582477402)
	2		Lagerzapfen Steuermechanik (589505101)
	2		Sicherungsplatte Lagerzapfen (589489601)
	2		Mikroschalter Steuermechanik (589500901)
	2		Abstandsscheibe Drehpunkt (582475002)
	2		Abstandsscheibe gestuft 7/16 OD 5/16 ID (582711303)
	4		Druckfeder 1.25 x 1.5 Zoll (582477002)
	2		Feder (532151332)
	2		Rückholfeder Parkbremse (546395801)
	2		Gabelkopf Parkbremszug (582477201)
	2		Parkbremszug (582477501)
	4		Kugelzapfen 10mm (539110607)
	2		Verlängerungshalter Parkbremse (582477602)
	4		Flanschlager 3/8 Zoll (582476801)
	8		Flanschlager (539131518)
	4		Schulterbolzen (539110303)
	4		Sechskant-Flanschschraube 5/16-18UNC x 1.25 Zoll (525544001)
	2		Gewindefurchende Bundschraube 5/16-18UNC x 1.5 Zoll (525465402)
	4		Schraube 5/16-18 x 3/4 Zoll (596030501)
	4		Zylinderschraube mit Innensechskant 5/16-18 x 3.5 Zoll (582477101)
	2		Schulterschraube 3/8 x 1/2 Zoll 5/16-18 (582476401)
	2		Augenbolzen 5/16-18 x 3.5 Zoll (596240801)
	4		Schlossschraube 5/16-18 (595901501)
	6		Sechskant-Flanschschraube 3/8-16UNC x 3 Zoll (577117701)
	2		Zylinderschraube mit Innensechskant 3/8-16 x 6 Zoll (589505601)
	12		Druckniete für 0.25-Zoll-Bohrung (582482901)
	14		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	4		Sechskantmutter 5/16-24 (Zollgewinde) (596040901)
	6		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502)
	4		Sicherungsmutter 5/16C (Zollgewinde) (539990184)
	2		Unterlegscheibe (734117201)
	4		Federscheibe 5/16 schwer (539990187)
	2		Unterlegscheibe (734116301)
	2		Scheibe dick 3/8 Zoll (522023401)

Nr.	Anzahl im Gerät		Artikel
	1		Schaltbrett Konsole links (582483902)
	1		Schaltbrett Konsole rechts (582483602)
	1		Betriebsstundenzähler mit Serviceanzeige (594919102)
	1		Zündschalter (Indak) (574455401)
	1		PTO-Schalter 10A 6-polig mit roter Kappe (589887201)
	1		Zündschlüssel (574455501)
	1		Chokezug 48 Zoll (531077202) For 967669703-01, 967678802-01, 967678801-01
	1		LED-Serviceleuchte EFI (581878301) For 96793040300
	1		Gashebel mit Bowdenzug 46 Zoll (597523904) 46''
	1		Gashebel mit Bowdenzug 60 Zoll (582120302) 60''
	1		Halter Batterie MX-14 (582460606) MX-14
	1		Akku (589819502) MX-12
	1		Akku (589819503) MX-14
	1		Umrüstsatz Batteriehalter MX12-4 (596990201) MX-12 Bracket ( Battery Not included)
	1		Befestigungsmutter Zündschalter (539103178)
	1		Schaltknopf 3/8-16 schwarz (539132624)
	1		Isolator Akkuanschluss (539102759)
	1		Kabelmuffe Batteriekabel rot (582031201)
	2		LED-Tankanzeige (592872701)
	6		Innensechskantschraube #10-24 x 3/8 Zoll (539114341)
	2		Torx-Schraube T30 1/4-20 x 0.50 Zoll (583254901)
	2		Sechskantschraube M6x8mm (582460801)
	1		Hauptkabelbaum Yamaha-EFI-Motoren (593777803) FOR YAMAHA EFI ENGINES
	1		Hauptkabelbaum Vergasermotoren (593777801) FOR CARBURATED ENGINES
	1		Kabelbaum-Adapter Kawasaki FX (589838501) For 967669703-01, 967678802-01, 967678801-01
	1		Zeitrelais Sitzschalter (574514001) NOT SHOWN
	1		Batteriekabelsatz 6GA rot/schwarz (590632101) NOT SHOWN
	1		Magnetschalter Starter (539101714) NOT SHOWN (SOLENOID KAW FX)

Nr.	Anzahl im Gerät		Artikel
	2		Reifen Vorderrad 13x6.5-6 pannensicher (510154601) Use From SN: 060117F000001 To SN: 090820F999999
	2		Reifen Vorderrad 13x6.5-6 semi-pneumatisch X417 (599156701) fits 967669801-00, 967699802-00
	2		Hinterrad 24x12-12 silber (510154501) Tire & Rim Assembly
	2		Felge Hinterrad 12x8.5 (510154502) Rim Only
	2		Reifen Hinterrad 24x12-12 Turf Master (539105152) 24x12-12 Tire Only
	2		Gabel Vorderrad orange (525611902)
	2		Staubkappe (510034003)
	2		Lagerdichtung Lenkgabel (510034301)
	4		Kegelrollenlager Lenkgabel LM67048 (510034403)
	2		Schmiernippel 1/4 Zoll zum Einschlagen (596623501)
	4		Abstandshülse Vorderradachse (590690702) Use From SN: 060117F000001 To SN: 090820F999999
	2		Abstandshülse Vorderradnabe (590704902) Use From SN: 060117F000001 To SN: 090820F999999
	2		Sechskantschraube 1/2-13UNC x 9.5 Zoll (594946501)
	2		Sicherungsmutter 3/4-16 dünn (Zollgewinde) (522842602)
	8		Radmutter 1/2-20 UNF-2B (587653903)
	2		Flansch-Sicherungsmutter 1/2-13 (Zollgewinde) (521991102) For 96793040300, 967669703-01
	2		Centerlock-Sicherungsmutter 1/2-13UNC (Zollgewinde) (595316501) For 967678802-01, 967678801-01
	2		Unterlegscheibe .531 x 1.062 x .121 Zoll (595086801)
	2		Unterlegscheibe 3/4 Zoll (574824702)
	4		Lagerhalter Vorderradnabe (539102484)
	4		Rollenlager mit Käfig 3.25 Zoll (539105307)
	2		Reifenventil TR-412 (539912234)
	2		Ausgleichsscheibe .031 Zoll (599405101)
	2		Wellenscheibe .825 x 1.087 Zoll (539133007)
	2		Reifen Vorderrad 13x6.50-6 glatt (539105522) 13X6.5-6 Tire Only Use After SN: 090920F000001
	2		Vorderrad 13x6.5-6 silber (581199501)
	2		Abstandshülse Vorderrad (575334901)
	2		Schmiernippel 1/4 Zoll zum Einschlagen (596623501)
	2		Ersatzteil-Kit Vorderrad (597383801) Use From SN: 060117F000001 To SN: 090820F999999

Nr.	Anzahl im Gerät		Artikel
	1		Hubwelle Mähdeck vorne (582462602)
	1		Umlenkhebel Mähdeckhub links (592654001)
	1		Umlenkhebel Mähdeckhub rechts (592654002)
	2		Hubarm Mähdeck innen (582465402)
	2		Hubarm Mähdeck außen (582463902)
	1		Zugarm Mähdeckhub links (582462001)
	1		Zugarm Mähdeckhub rechts (582462002)
	2		Verbindungsstange Mähdeckhub (582464602)
	1		Stange Höhenanzeige (582472801)
	1		Verbindungsstange Fußentriegelung (582471402)
	1		Pedalgummi Mähdeck-Höhenpedal (510408301)
	1		Pedalgummi (510089501)
	4		Lagerbock Hubwelle mit Buchsen (510023902)
	1		Block Stangenende (582467202)
	1		Halter Höhenverstellung (582466902)
	2		Halter Lagerbock Hubwelle (582468902)
	1		Umlenkhebel Mähdeckhub links hinten (589454103) BELLCRANK ASSY LH (HEAVY DUTY)
	1		Umlenkhebel Mähdeckhub rechts hinten (589454104) BELLCRANK ASSY RH (HEAVY DUTY)
	1		Halter Feder Mähdeckhub hinten (593091902)
	1		Verriegelungshebel mit Buchse (592654101)
	2		Hubkette 3 Glieder (539109693)
	2		Hubkette Mähdeck (539102641)
	2		Lagerzapfen Verbindungsstange (582464802)
	1		Befestigungsplatte Höhenanzeige (582763902)
	1		Entriegelungshebel Fußentriegelung (589453201)
	2		Kettenschäkel Hubkette (582469001)
	2		Befestigungszapfen Mähdeckhub (582464201)
	2		Zugfeder Mähdeckhub Heavy Duty (593091802)
	1		Torsionsfeder Entriegelungshebel (582471302)
	1		Schwenkstift Höhenstange (582467001)
	1		Schwenkstift Fußentriegelung (582467102)
	2		Buchse Mähdeckhub innen (582469902)
	2		Buchse Mähdeckhub außen (582469802)
	5		Buchse 3/4 x 1.0 Zoll (510089201)
	1		E-Sicherungsring 1 Zoll (539912730)
	2		E-Sicherungsring 3/8 Zoll (539990870)
	1		Rastbolzen 1/2 x 3.5 Zoll (590465502)
	2		Splint 1/8 x 2 Zoll (539102889)
	4		Zylinderschraube mit Innensechskant 3/4-10 x 7.5 Zoll (582466701)
	2		Linsenkopfschraube 3/8-16 x 1 Zoll (582472601)
	2		Augenschraube 3/8 x 4 Zoll (574202002)
	1		Sechskantschraube 1/4-20UNC x 0.75 Zoll (596230901)
	4		Flansch-Sechskantschraube 3/8-16 x 3.75 Zoll (589786001)
	3		Schulterschraube 5/16-18 x 1.00 Zoll (501064104)
	4		Schulterschraube 5/16-18 x 0.88 Zoll (501064101)
	1		Schulterbolzen Höhenverstellung (510408201)
	4		Sechskantschraube 7/16C x 1.5 Zoll (539101175)
	2		Schraube 7/16-14 x 4.5 Zoll (582465602)
	3		Flache Sicherungsmutter 5/8-11 (Zollgewinde) (589677701)
	1		Sicherungsmutter 1/4-20 (Zollgewinde) (582478602)
	2		Sicherungsmutter 3/8C (Zollgewinde) (539990546)
	4		Flanschmutter 7/16-14 x 0.395 Zoll (596577901)
	3		Sicherungsmutter 5/8-11 UNC (Zollgewinde) (594977001)
	6		Flansch-Sicherungsmutter 3/8-16 (Zollgewinde) (521996502)
	2		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	4		Whiz-Lock-Sicherungsmutter 7/16-14 (Zollgewinde) (539132019)
	4		Flansch-Sicherungsmutter 3/4-10 (Zollgewinde) (582466601)
	2		Kontermutter 3/8-24 (Zollgewinde) (596029901)
	2		Buchse (539991043) For 967678801-01
	2		Scheibe (596933401) For 96793040300, 967669703-01, 967678802-01

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank links Ausführung 2018 (582483105) For 967669703-01, 967678801-01
	1		Kraftstofftank links Ausführung 2018 (590680505) For 96793040300
	1		Kraftstofftank rechts (529986107) For 967669703-01, 967678801-01
	1		Kraftstofftank rechts Ausführung 2018 (590680405) For 96793040300
	1		Entlüftungsschlauch 3/16 Zoll 41 Zoll (587044541)
	1		Entlüftungsschlauch 3/16 Zoll 7 Zoll (587044507)
	1		Entlüftungsschlauch 3/16 Zoll 17 Zoll (587044517)
	1		Kraftstoffschlauch 1/4 Zoll 41 Zoll (587044841)
	1		Kraftstoffschlauch 1/4 Zoll 8 Zoll (587044808) For 96793040300
	1		Kraftstoffschlauch 1/4 Zoll 37 Zoll (587044837) For 967669703-01, 967678801-01
	1		Kraftstoffschlauch 1/4 Zoll 24 Zoll (587044824)
	1		Anschlussnippel Kraftstoffleitung 3/16 Zoll (574206602)
	2		Tankdeckel 3.5 Zoll (575018103)
	1		Schutzblech links (582483301)
	2		Kraftstoff-Füllstandssensor mit Schwimmer (590638801)
	2		Rückschlagventil Tankentlüftung (576618101)
	1		Kraftstoffventil (539102679)
	1		Ansaugrohr Kraftstofftank links (525865402)
	1		Schutzblech rechts (582482301)
	2		Buchse T-Auslass (532003645)
	2		Gummitülle Kraftstoff-Füllstandsensor (590209101)
	2		Gummitülle Tankentlüftung (584648201)
	2		Halter Kraftstofftank hinten schwarz (582481502)
	1		Ansaugrohr Kraftstofftank rechts (525865403)
	2		Halter Kraftstofftank vorne schwarz (582481602)
	1		Konsolenabdeckung Kraftstofftank links (536147601)
	6		Schlauchschelle (539912222)
	6		Schlauchschelle (575436501)
	8		U-Clip (582482601)
	5		Kabelbinder mit Clip 8-3/8 Zoll (505280001) For 967669703-01, 967678801-01
	5		Kabelbinder mit Tannenbaumclip 6 Zoll (591367101) For 96793040300
	6		Flanschschraube 5/16-18 x 3 Zoll (874490548)
	1		Konsolenabdeckung Kraftstofftank rechts (582482401)
	6		Sechskant-Maschinenschraube 1/4-20 x 1.5 Zoll (590257301)
	6		Schraube Tankhalter hinten (817490516)
	8		Gewindestift 5/16-18 x 1.5 Zoll T25 (582484201)
	20		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	6		Abstandsscheibe Schutzblechabdeckung (532126684)
	1		Kraftstoffschlauch 1/4 Zoll x 3 Zoll (587044803)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank links mit Kotflügel (529986503) For 97064090100
	1		Kraftstofftank links Ausführung 2018 (582483105)
	1		Kraftstofftank rechts mit Kotflügel (529986603) For 97064090100
	1		Kraftstofftank rechts (529986107)
	2		Schlauch Kraftstoffdampfleitung 3/16 Zoll x 42 Zoll (587044542)
	1		Schlauch Kraftstoffdampfleitung 3/16 Zoll x 55 Zoll (587044555)
	2		Schlauch Kraftstoffdampfleitung 3/16 Zoll x 13 Zoll (587044513)
	1		Kraftstoffschlauch 1/4 Zoll x 46 Zoll (587044846)
	1		Kraftstoffschlauch 1/4 Zoll x 33 Zoll (587044833)
	1		Kraftstoffschlauch 1/4 Zoll 24 Zoll (587044824)
	8		U-Clip (582482601)
	2		Tankdeckel 3.5 Zoll (575018103)
	2		Kraftstoff-Füllstandssensor mit Schwimmer (590638801)
	2		Rückschlagventil Tankentlüftung (576618101)
	1		Kraftstoffventil (539102679)
	1		Ansaugrohr Kraftstofftank links (525865402) LT
	1		Ansaugrohr Kraftstofftank rechts (525865403) RT
	2		Buchse T-Auslass (532003645)
	2		Gummitülle Kraftstoff-Füllstandsensor (590209101)
	2		Gummitülle Tankentlüftung (584648201)
	2		Halter Kraftstofftank hinten schwarz (582481502)
	2		Halter Kraftstofftank vorne schwarz (582481602)
	1		Konsolenabdeckung Kraftstofftank links (536147501) links, Kraftstofftank, für 97064090100
	1		Konsolenabdeckung Kraftstofftank links (536147601) rechts, Kraftstofftank, für 97064090100
	1		Konsolenabdeckung Kraftstofftank links (536147601) links, Kraftstofftank, LT
	1		Schutzblech links (582483301)
	1		Konsolenabdeckung Kraftstofftank rechts (582482401) rechts, Kraftstofftank, RT
	2		Aktivkohlekanister (585977402)
	4		Mutter (532174814)
	6		Schlauchschelle (539912222)
	1		Schutzblech rechts (582482301)
	10		Schlauchschelle (575436501)
	5		Kabelbinder mit Clip 8-3/8 Zoll (505280001)
	20		Nyloc-Flansch-Sicherungsmutter 5/16-18 (Zollgewinde) (539112899)
	6		Flanschschraube 5/16-18 x 3 Zoll (874490548)
	4		Bolzen (874780416)
	6		Schraube Tankhalter hinten (817490516)
	8		Gewindestift 5/16-18 x 1.5 Zoll T25 (582484201)
	6		Sechskant-Maschinenschraube 1/4-20 x 1.5 Zoll (590257301)
	6		Abstandsscheibe Schutzblechabdeckung (532126684)
	1		Anschlussnippel Kraftstoffleitung 3/16 Zoll (574206602) NOT SHOWN

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Riemenspannrolle 7 Zoll (510015102) 7 Zoll
	Riemen Mähdeck 5V 176 (588264801) Mähdeck, 5V 176

Zubehör

	Artikel beschreibung
	Beleuchtungskit ROPS (576809001) ROPS
	Mulchkit (966444701) Z 560X
	Grasfangsystem (967322701) Z 560X
	Antriebssatz 152cm ZT (966407201) 152cm ZT
	Steuerung Auswurfverschluss (966488701) Auswurf
	Gehörschutz Gardener 10 Stk. (505699012) 10 Stk.
	Gehörschutz mit UKW-Radio (505665378) mit Kopfbügel
	Gehörschutz mit UKW-Radio (578274901) Gehörschutz mit UKW-Radio.
	Gehörschutzbügel X-COM R (595084001) X-COM R
	Mikrofon mit Boom-Funktion X-Com-R (596489501) für X-COM-R
	Hygiene-Kit Bluetooth X-COM R (596489401) Bluetooth X-COM R
	Hygiene-Kit Gehörschutz Gardener (597795201) Gehörschutz Gardener
	Verbandsmaterial Erste-Hilfe-Packung (504095301) Erste-Hilfe-Packung
	Erste-Hilfe-Set (502525501) Erste-Hilfe-Set.
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Kraftstoffkanister (580754501) Kraftstoffkanister.
	Sonderkraftstoff Power 4 5 Liter (583955901) Power 4, 5 Liter
	Verbandsmaterial Druckverband (505665206) Druckverband

Dokumente

Für Husqvarna Z560X stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna ZeroTurn Z560X – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Z560X 2023-08

Sprachen des Dokuments: DE, EN, ES, FR, IT, NL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna Z560X schnell zu identifizieren.

599944601 Control Rod Coupler Service Kit

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
