Husqvarna RZ19 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell RZ19 von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna RZ19 (Explosionszeichnung)

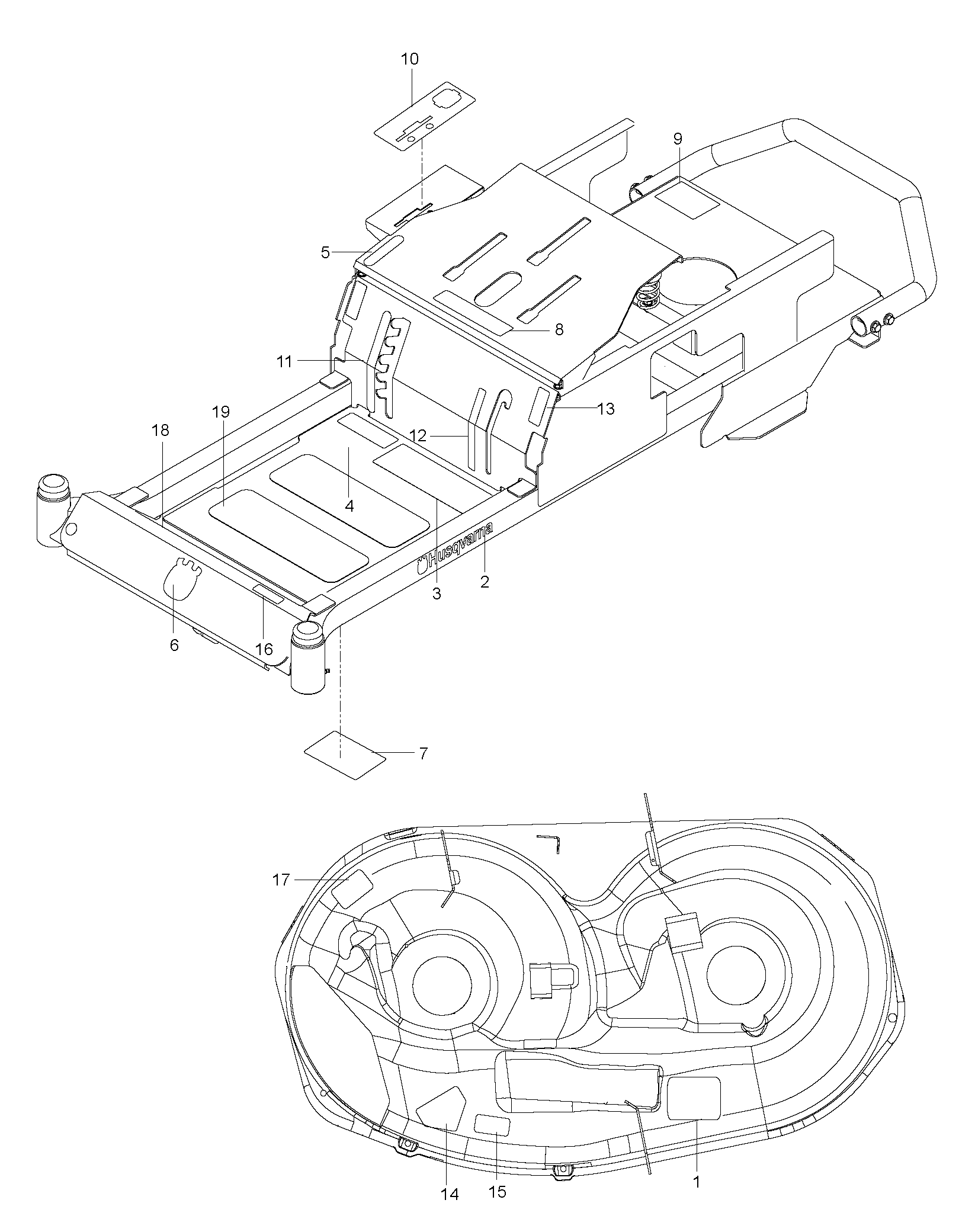

Nr.	Anzahl im Gerät		Artikel
	1		AUFKLEBER (510240201) BELT ROUTING
	2		Aufkleber (581627301) HUSQVARNA
	1		AUFKLEBER (539109908) SAFETY GRAPHICS
	1		AUFKLEBER (539200759)
	1		AUFKLEBER (539120006) PARKING BRAKE
	1		AUFKLEBER (532428676) CROWN
	1		AUFKLEBER (539109897) SERVICE
	1		AUFKLEBER (539105745) BATTERY WARNING
	1		AUFKLEBER (539108385) DO NOT TOW
	1		AUFKLEBER (574754301) CONTROL PANEL
	1		AUFKLEBER (525814201) DECK HEIGHT
	1		AUFKLEBER (525814301) BLADE ENGAGE
	2		Aufkleber (539103333) (539103333) MOTION CONTROL
	1		Aufkleber / Dekal Für Aufsitzmäher (539913010) BLADES WARNING
	1		AUFKLEBER (539105746) SEVERING
	1		AUFKLEBER (577420501) RZ19
	1		AUFKLEBER (581724401) DEFLECTOR
	2		KISSEN (539121322)
	2		TEPPICH (539977778)

Nr.	Anzahl im Gerät		Artikel
	1		ARM HUBGEBHÄLTER SCHWARZ (525580402)
	1		WELLE (574356802)
	1		GELENK (525583601)
	1		Gelenk Ezt Bremshebel - Verbindung Und Abdeckung (525583701)
	1		Gelenk Bremsvorrichtung Oberteil (525735701)
	1		BREMSARM PIVOT (539120220)
	1		EINSTELLHEBEL (525485602)
	2		WINKELHEBEL (525580201)
	1		STANGE (574356601)
	1		Griff/griffhalter Lifing Pvc Schwarz (532411555) GRIP
	1		GRIFF (539120921)
	2		STIFT (539112308)
	2		STIFT (539118179)
	2		Feder (539101224)
	2		STANGE (539115658)
	4		Haarstift / Hairpin – Nr. 2 (539976988)
	6		SPANNHÜLSE (539976989)
	2		LAGER (539109368)
	2		Rollpin 3/16 X 1-1/4 (539101082)
	1		BOLZEN (539100413)
	3		Mutter 3/8-16 Nylock (539976979)
	2		Prevailing-torque Sechskantmutter 5/16-18 X 0,484 In Mit Nonmetall-inlay (596583702)
	1		Hex-nut 3/8-16 Nylon Dünn (539200282)
	1		Scheibe (539102843)
	6		Scheibe/flachscheibe (596433701)
	6		Scheibe Iso 7089 8,4x16x1,6 (734116301)
	1		SCHEIBE (539133007)

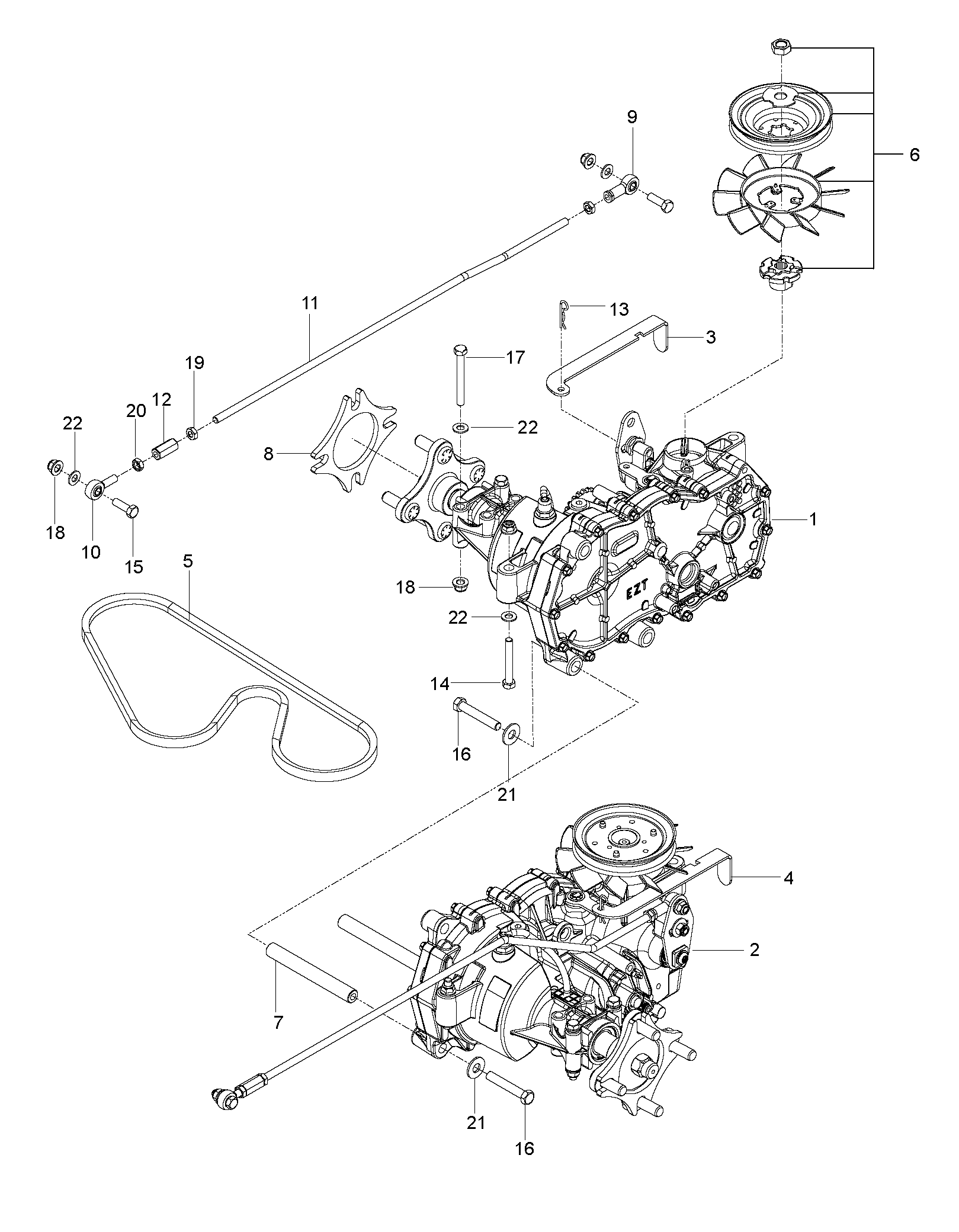

Nr.	Anzahl im Gerät		Artikel
	1		Getriebe/hydraulikpumpe-motor (539120152) (539120152)
	1		Getriebemotor/hydraulikpumpe Für Aufsitzrasenmäher (539120153)
	1		HEBEL (539120157)
	1		RELEASE-VENTIL / Freigabestift Links (539120156)
	1		Riemen (539120806) Hydraulikpumpenriemen (539120806)
	1		RIEMEN (575852401 (575852401) For 966658901
	2		Getriebesatz (501403602)
	2		Abstandsscheibe (539120154)
	2		Abstandsscheibe (539114804) NEED VARIES BY MODEL
	2		Rh-rod-end / Rechtsseitiges Querträger-gelenk (539115729)
	2		Rodenendelh (lenkrollen Und Hauptrahmen, Lh/links) (539116690)
	2		STANGE (539120169)
	2		ROD END COUPLER (539116689)
	2		Haarstift / Hairpin – Nr. 2 (539976988)
	2		BOLZEN (874780536)
	4		Bolzen (874780516)
	4		BOLZEN (874780636)
	4		Außensechskopfschraube, Sechskantkopfschraube Mit Flansch 5/16-18 Unc X 2,75 Grade 5 Zpb (596218601)
	10		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)
	4		NUT 5/16-24 UNF HEX JAM (539115502)
	2		Muttern 5/16 - Linksgewinde (lefthand) (539991073)
	4		Scheibe/flachscheibe (596433701)
	10		Scheibe Iso 7089 8,4x16x1,6 (734116301)

Nr.	Anzahl im Gerät		Artikel
	1		FORWARD STOP RH (539117949)
	1		STOPP (539117950)
	2		GRIFF (539120899)
	2		HEBEL (539120160)
	1		LAGERZAPFEN (539120984)
	1		PIVOT LH (PLATED (539120983)
	2		Dämpfer (539114453)
	1		PLATTE (539120159)
	1		HEBEL (539120162)
	2		U-klammer Mit Mutterhalter (5/16-18) – Mutternhalter / Nut Retainer (539104763)
	2		BUSHING (506500802 (539120956)
	2		BUSHING (506500802 (539119087)
	2		NIPPEL (539115638)
	2		Hcs-schraube Bzw. Hcs-bolzen 1/4-20 X 1-3/4 Gr 5 Zd (874780428)
	2		Bolzen (874780516)
	4		BOLZEN (874780524)
	2		Bolzen (596434301)
	2		Schraube Hcs 5/16-18x2 (539976937)
	2		HCS-BOLZEN (874780540)
	2		Quadratkopf-schraube 5/16-18 Unc X 0,75'' Gr5 Zpb (595901601)
	2		Muttern/nutzschraube (873220500)
	2		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)
	4		Sicherungsmutter Prevailing Torque Metall Hexnut Mit Flansch 5/16-18 X 0,68 In Klarzink (596135701)
	4		Sicherungsmutter M8 (596040501)
	2		Muttern Für Lenksäulen-/lenkungskomponenten (539108010)
	2		SICHERNUT 5/8-11 NYLOC (539110340)
	2		Mutter, Nut 1/4-20 Jam (539991112)
	2		LENKUNG (539115570)
	2		Scheibe Iso 7089 8,4x16x1,6 (734116301)
	6		SCHEIBE (819171713)
	4		FEDER (539911121 (539911121)

Nr.	Anzahl im Gerät		Artikel
	1		DECK (575699801) w/ SAFETY DECALS
	2		Ride On Blade (532134149)
	1		Riemen 581805901 – Ersatzriemen (581805901)
	2		Arm Federung / Arm.suspension Mäher (532195185)
	2		Service Kit - Mandrel Stripper Mandrel Rund Schwarz (531167701)
	1		Guard.right.belt.42black – Rechtsgurtenschutz 42 Zoll Schwarz (575754602) RH
	1		Guard.left.belt.42 Black – Gurtenschutz Links 42 Schwarz (575754502) LH
	1		Scharnier (532192557)
	1		HALTER (532417645)
	1		Schild/ Schirm Deflektor Mäher (532403004)
	1		Feder (532401872)
	1		Feder Für Bremsrückstellung (581542601)
	1		Feder (539107609)
	2		Riemenscheibe – Mandrel Riemenschiebe (532195945)
	2		Riemenscheibe (539919078)
	1		ROD END COUPLER (539116689)
	1		ARM (574693302)
	1		Arm Idler 30 Srd (574694505)
	2		Arm (532400130) Bremsarm Zum Mähdeck/schneidwerk (532400130)
	1		Gelenk (581506902)
	1		Stift/schwenkstift (539114789)
	1		KOPPLUNG (532416405)
	2		Kugellager (532110485)
	2		Dorn/mandrel-kerngegenstand Deck Und Mähwerk (587819701)
	1		GELENK 97 CRD MANUELL BREMSLINK BAUTEIL (581866301)
	1		GELENK (581866201)
	1		BEFESTIGUNGSBLECH (581542701)
	1		Schlauchanschluss (532415598)
	2		Dorn/mandrel-kerngegenstand Deck Und Mähwerk (587819701)
	1		Stange/rod-halterung (595297001)
	1		FÜHRUNG (525851801)
	1		Service Kit (baffle.vortex Baffle.vortex.svc S159770x431) (531167001)
	1		BEFESTIGUNG (577209101)
	1		Befestigung / Bandhalter Mandrel 38 (532400140)
	2		Abstandsscheibe Halter / Abstandsscheibe / Spacer (532199092)
	2		SPANNHÜLSE (539976989)
	1		CAPSCREW (539976935)
	1		Schraube Hcs 3/8c X 2 (539990588)
	1		Schraube (539990730)
	2		Schraube: Hcs 3/8-16 X 1 Grd 5 Zd (539990563)
	8		Sechskantsbolzen Mit Wascherkopf (584953901)
	8		Schraube (532137729)
	8		Bolzen Innen Sechskantkopf Quadrathals 5/16-18 Unc X 0,625'' Gr5 (596039401)
	1		Schraube 3/8c X 3/4 Mit Sechskantkopf (unc 3/8-16) - Passgenau Für Aufsitzrasenmäher (539990134)
	2		Sb 3/8-16 X 3/8 Innensechskant-schraube Verzinkt (539113621)
	2		Schraube & Wasserbausatz / Schraube & Beilage (532193003)
	1		Bolzen Sechskopf-schraube 5/16 (817000510)
	1		Muttern (nut) - Befestigungselement (532110452)
	2		Hexagonnut Mit Flansch / Schutz-und Möglichkeiten Mähwerk-teil (596134801)
	2		Sechskant-flanschmutter 3/8-16 Stahl Verzinkt Nyloc (521996502)
	1		Sicherungsmutter Hexagonmutter Mit Flansch 5/16-18 Klarzink (596039201)
	1		Muttern 5/16 - Linksgewinde (lefthand) (539991073)
	1		Sechskantmutter Style 1 Und Style 2 (596040901)
	3		Hex-nut 3/8-16 Nylon Dünn (539200282)
	1		Muttern 7/16-20 Zd (573975201)
	9		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)
	1		Scheibe / Wascher 1/2 Zoll (539990250)
	1		Scheibe (596770301)
	2		Scheibe / Wascher (532187690)
	2		Scheibe / Wascher (596565301)
	1		Scheibe Iso 7089 8,4x16x1,6 (734116301)
	1		SCHEIBE (539102998)

Nr.	Anzahl im Gerät		Artikel
	1		MOTORPLATTE (578156302)
	1		ARM (574497504)
	1		Riemenscheibe Spannrolle (539120812)
	1		RIEMENSCHEIBE (574382001)
	1		Feder (539116350) (539116350)
	1		ABSTANDSSCHEIBE (539114387)
	1		Lager (539115270)
	1		BEFESTIGUNG (581770001)
	1		Taste - Schlüssel 1/4 Sq X 2-1/2 (539917033)
	1		TAPBOLT (539101350)
	1		Schraube Hcs 5/16-18x2 (539976937)
	1		SECHSKANTBOLZEN (574882801)
	1		Schraube Hcs 3/8c X 2 (539990588)
	3		Schraube 3/8-16x1 (817120616)
	1		BOLZEN (539107476)
	2		Scheibe Iso 7089 8,4x16x1,6 (734116301)
	3		Scheibe / Wascher 3/8 (539990517)
	1		SCHEIBE (539115546)
	1		Wascher/scheibe 3/8 X 3/4 X .187 (539109562)
	1		Hex-nut 3/8-16 Nylon Dünn (539200282)
	1		Sicherungsmutter Hexagonmutter Mit Flansch 5/16-18 Klarzink (596039201)
	1		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)
	4		Sechskant-flanschmutter 3/8-16 Stahl Verzinkt Nyloc (521996502)
	1		PIGTAIL (576014301) NEED VARIES BY MODEL

Nr.	Anzahl im Gerät		Artikel
	2		RAD KPL. (581199001 (581199001)
	2		Laufrad / Wheel Carlstar (590486802)
	2		Magnetring (510186505)
	2		NIPPEL (539115638)
	2		Klingenbuchse (539117901)
	2		Abstandsscheibe (539105543)
	4		Abstandsscheibe (5/16) (539114805)
	2		Kugellager / Lager Mit Flansch (539112660)
	2		Feder (596388901)
	2		Deckel (595281301)
	2		Stopfen (596301001)
	2		Bolzen (539121159)
	2		SCHRAUBE (539115566)
	2		MUTTER (539200100)
	8		Muttern 1/2-20 Unf-2b, 1/2-20 X 3/4 Zoll, Galvanisch Verzinkt (587653903)
	2		Scheibe Bzw. Wascher 9/16 X 1 3/8 X 12 Ga (819182212)
	2		Scheibe (596319801)

Nr.	Anzahl im Gerät		Artikel
	1		RAHMEN (525454702)
	1		RAHMEN (525454902)
	1		SCHLAGLEISTE (574354702)
	1		SCHALTBRETT (575661302 (575661302)
	1		BODENPLATTE MIT ABZEICHNUNGEN (576414602) W/ Safety Decals
	1		FOOT (574356002)
	1		HALTER (525605502)
	1		DÄMMSTOFF (539110290 (539110290)
	1		STÜTZE (525798402)
	1		SCHALTBRETT (575328402 (575328402)
	1		SCHALTBRETT (575328302 (575328302)
	2		Gewindestift (593824001)
	9		Dämpfer (539102587)
	4		U-klammer Mit Mutterhalter (5/16-18) – Mutternhalter / Nut Retainer (539104763)
	2		SPANNHÜLSE (539976989)
	4		Schlitzkopfschraube 5/16 X 2-1/4 (539976938)
	8		SCHRAUBE (539990629)
	4		Schraube (596030501)
	2		Schraube Hcs 5/16c X 2-3/4 (539101721)
	6		Schraube 1/4 X 5/8 (539990362)
	4		Motorkomponentenbolzen (539111976)
	2		Schraube Hcs 1/2c X 2 3/4 (539101332)
	2		RHSNB (539990645)
	2		SCHRAUBE (539111785)
	2		Quadratkopf-schraube 5/16-18 Unc X 0,75'' Gr5 Zpb (595901601)
	10		Scheibe Iso 7089 8,4x16x1,6 (734116301)
	17		Scheibe / Wascher (596565301)
	2		Scheibe/washer 5/8 Flach (539976982)
	8		Hex-nut 3/8-16 Nylon Dünn (539200282)
	7		Sechskant-flanschmutter 3/8-16 Stahl Verzinkt Nyloc (521996502)
	12		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)

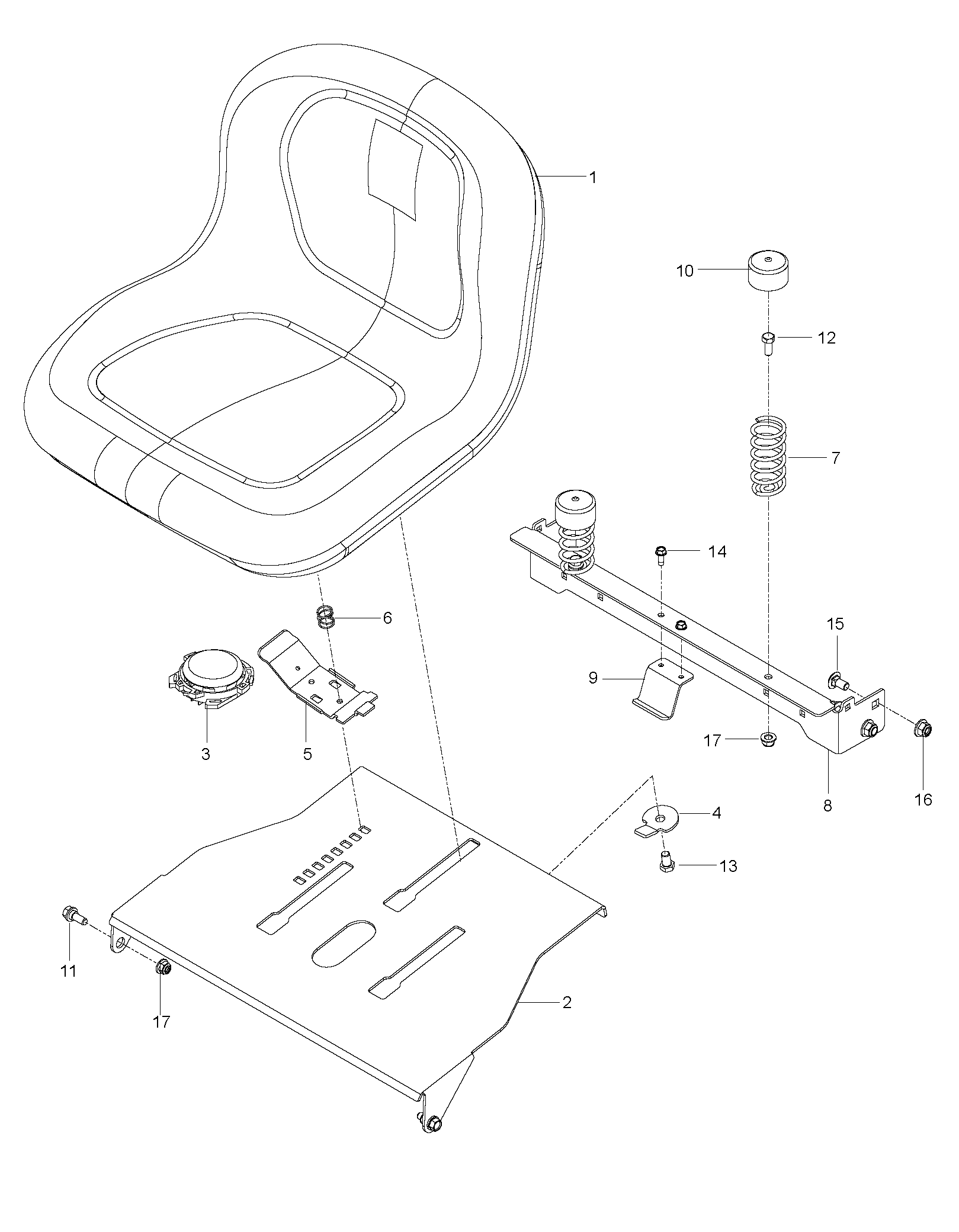

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (532439822)
	1		PLATTE (574356302)
	1		SITZSCHALTER.NC (539132140)
	1		STOPP (574191002)
	1		Einstellhebel (595088102)
	1		Feder 532123740 (532198200)
	2		Feder/schraube-teil Für Aufsitzrasenmäher-rahmen Und Schneidwerk/mähdeck (539122632)
	1		STÜTZE (525464602)
	1		HOLDER (525864502)
	2		FEDER 539119884 (539119884)
	2		BOLZEN (539110303)
	2		Schraube (596030501)
	1		HCS (539108503)
	2		Schraube 1/4 X 5/8 (539990362)
	4		BOLZEN (872140606)
	4		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)
	3		Sechskant-flanschmutter 3/8-16 Stahl Verzinkt Nyloc (521996502)

Nr.	Anzahl im Gerät		Artikel
	1		RADABDECKUNG (525594701 (525594701)
	1		RADABDECKUNG (525594702 (525594702)
	4		Schalter/schalter Mit Interlock (539101080)
	1		Zündschalter (532175566)
	1		Mikroschalter (532176138)
	1		Elektromagnet / Solenoid (539101714)
	1		Werkzeughalterung (539107628)
	1		Zündschloss-zubehör Für Tractor/traktor (532140401)
	1		SCHALTBRETT (525598601 (525598601)
	1		KABEL (522730101)
	1		Kabel (585053801) (585053801)
	1		Kabel Kpl. (585057901)
	1		Knopf (539132624)
	1		Knopf (539133049)
	1		SERVICE KIT (576646403 (576646403)
	1		Cap Deckel 3,5 Zoll – Sealed (nicht Belüftet) Kraftstoffbehälter Mit Integriertem Kunststoffanker Und Catch (575018103)
	1		Nippel Kraftstofftank-stiel (532139277)
	1		Batterie (547853701)
	1		Dichtscheibe / Dichtgummi (539105245)
	1		Dichtscheibe (584648201)
	1		DICHTSCHEIBE (539105974)
	1		KRAFTSTOFFSCHLAUCH (586123907) ASSY
	1		Tankentlüftung (576618101)
	4		KLEMME (539912222)
	1		ERDKABEL (539110068)
	1		KABEL (539104974)
	1		KABEL (539103306 (539103306)
	1		SCHLAUCH (574521305)
	1		TERMINAL COVER-SM (539116400)
	2		BOLZEN (539107632)
	2		Karriage-bolt 1/4-20 X 3/4 (596238401)
	2		Quadratkopf-schraube 5/16-18 Unc X 0,75'' Gr5 Zpb (595901601)
	2		Außen-sechskopfkopf Schraube Mit Flansch 1/4-20 Unc, Ø Ø, Länge 0,75 – Geeignet Für Aufsitzrasenmäher (596230901)
	8		Schraube Nr. 10-24 X 5/8 (539976952)
	9		Schraube 1/4 X 5/8 (539990362)
	2		Nut, Nylock/nyloc Mit Flansch 5/16-18 (539112899)
	2		MUTTER (539107629)
	8		Muttern 10-24 Nylock / Nylock-mutter 10-24 (539976977)
	4		Nut Flansch Nylock 1/4-20 (582478602)
	4		Scheibe / Wascher 1/4 Sae (539990055)
	1		HARNESS MAIN (574658201) NOT SHOWN

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Riemenscheibe Spannrolle (539120812) PULLEY IDLER
	Kugellager (532110485) BEARING
	Riemenscheibe – Mandrel Riemenschiebe (532195945) PULLEY.MANDREL.5.438.P
	Riemenscheibe (539919078) PULLEY
	Riemen 581805901 – Ersatzriemen (581805901) BELT.42.SZ.117.3
	Riemen (539120806) Hydraulikpumpenriemen (539120806) Hyrdro Pump Belt
	Ride On Blade (532134149) 3 in 1 blade, cutting deck 42"/107cm
	Schlauchanschluss (532415598) HOSE COUPLING washout
	Zündschloss-zubehör Für Tractor/traktor (532140401) Ignition key Tractor

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
