Husqvarna CEORA 544 EPOS | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell CEORA 544 EPOS von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für CEORA 544 EPOS

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung oben orange (597321001) oben, orange
	1		LED-Heckleuchte mit Verkabelung (597276901) LED light rear
	1		Klappe inklusive Schrauben (535592201) Hatch CEORA 544 EPOS inc. screws
	1		Klappe inklusive Schrauben (535592301) Hatch CEORA 546 EPOS inc. screws
	1		Kabelsatz LED-Heckleuchte 3-polig (599597602) Wiring assy Led Light 3P Rear
	2		Schraube MT4x10 T27 (577745901) Screw
	4		Flansch-Sicherungsmutter M6 (576645703) Nut flange
	2		Magnet D20x2 (593822101) Magnet
	8		Clip Abdeckungsverbindung (593778401) Abdeckungsverbindung
	1		Gehäuse Antriebseinheit (597320801) Antriebseinheit
	2		Dämpferelement (503846101) Buffer
	2		Magnet Abdeckungsverbindung (593778501) Magnet
	4		Schnappverschluss grau (595303003) Snap locking
	1		Stoßfänger Antriebseinheit (597320901) Bumper
	2		Feder Abdeckung (504124101) Spring

Nr.	Anzahl im Gerät		Artikel
	2		Schraube 5x16mm Torx (574450101) Screw
	1		Entlüftungsmembran 10 Stk. (577753701) Air Filter
	1		Elektronikgehäuse oben (Chassis) (597983801) Chassis upper
	1		Summer 2.8kHz 60x16mm (599391501) Buzzer
	9		Schraube 14mm grau (575543314) Screw
	2		Kabelhalter Twist-Lock (580682901) Holder twist lock
	1		Kommunikationsplatine CBT10 (536462903) Communication circuit board, CBT10
	1		Modularkabel RJ12 6/6 200mm (536253903) Wiring assy Modular jack
	2		Platine Magnetsensor Typ 2 (597392501) Magnetic sensor circuit board
	2		Halterahmen 3D-Sensorplatine (591494301) 3D-/Magnetsensor-Platine, P25
	1		Lichtleiter Antriebseinheit transparent (598743601) transparent, Antriebseinheit
	1		Platine Bedieneinheit Typ 16 P3 (597387201) HMI circuit board
	1		Halter Antennenmodul 915MHz (AU-Ausführung) (599308604) RTK, 915MHz, AU-Ausführung
	1		Halter RTK-Antennenmodul (japanische Ausführung) (599308605) RTK, Japan, ohne Funkmodul
	1		Halter Antennenmodul 868MHz (EU-Ausführung) (599308601) RTK, 868MHz, EU-Ausführung
	1		Halter Antennenmodul 915MHz (US-/CA-Ausführung) (599308602) RTK, 915MHz, US/CA
	1		Halter Antennenmodul 915MHz (NZ-Ausführung) (599308603) RTK, 915MHz, NZ-Ausführung
	2		Kabelsatz Magnet- und Schleifensensor 365mm (595311601) Wiring assy Magnetic & Loop sensor

Nr.	Anzahl im Gerät		Artikel
	4		Schraube 14mm grau (575543314) Screw
	1		Abdeckung Bedieneinheit (597984001) Bedienfeld
	2		Gummitülle D8 Kabel 4.8mm (529905601) Bohrung D8, Stärke 2mm, Kabel 4.8mm
	1		Magnet Magnetsensor D8x10mm (598460901) Magnet
	1		Stopptasten-Satz (535592401) Stopptaste
	2		Feder Stopptasten-Verriegelung (576242201) Verriegelung Stopptaste
	1		Tastatur grau 6 Tasten (597973002) Keypad

Nr.	Anzahl im Gerät		Artikel
	14		Schraube 5x16mm Torx (574450101) Screw
	2		Gehäuse Schleifensensorplatine Typ 5 (599474901) Schleifensensorplatine Typ 5
	1		Kabelsatz Magnet- und Schleifensensor 550mm (595311604) Wiring assy Magnetic & loop sensor
	1		Kabelsatz Magnet- und Schleifensensor 550mm (595311604) Wiring assy Magnetic & loop sensor
	1		Kabelsatz Applikationsplatine und Bedieneinheit 500mm (597276201) Wiring assy application board to HMI PCBA
	1		Kabelsatz Stromversorgung Motorsteuerplatine (597276501) Wiring assy application board motor control board
	1		Kabelsatz Chassis Applikationsplatine Akku 230mm ab Seriennummer 222406529 (597276401) FROM S/N 222406529, except S/N 222704691, 222704692, Wiring assy chassis to app board & battery
	1		Kabelsatz Chassis Applikationsplatine Akku 230mm alte Ausführung (536878601) UP TO S/N 222406528, and S/N 222704691, 222704692, Wiring assy chassis to app board & battery
	1		Kabelsatz hintere LED-Leuchte (597277401) Wiring assy led light rear
	1		Platine Applikationssteuerung Typ 2 (597562201) Application circuit board
	4		Joystick (598446501) Joystick assy
	4		Gummidämpfer A19.5 H19 M6x11.5 (598483301) Gummi, A19.5, H19, M6x11.5
	2		Senkschraube M6x30 (529791401) Screw
	5		Kabelhalter Twist-Lock (580682901) Holder twist lock
	6		Schraube M6x25 (598570801) Screw
	1		Dichtungsstreifen Ø5mm (574874709) Sealing strip
	1		Stopfen 16mm (584897501) Bohrung 16mm
	16		Schraubblock-Einsatz (598004501) Schraubblock
	1		Untergehäuse Antriebseinheit (Chassis) (597950401) Chassis lower
	1		USB-B-Serviceanschluss mit Kabel 350mm (599671701) Service outlet plug / USB Service outlet plug
	1		Dichtkappe USB-Serviceanschluss (599671801) USB-Serviceanschluss
	1		Ladekabel Chassis-Stecker ab Seriennummer 224610358 (597276003) FROM S/N 224610358, Charging cable
	1		Ladekabelsatz (537485201) Up TO S/N 222301670 except S/N 222103214-222103229, Charging chain kit.See SB B1220029A-07
	1		Ladekabel Chassis-Stecker bis Seriennummer 224610357 (597276002) S/N 222103214-222103229 and S/N 222301671-224610357 Charging cable
	1		Dichtung Motorprofil (599433601) Motorprofil, unteres Chassis
	2		Senkschraube M6x45 (529791402) Screw
	1		Dichtkappe Anschlussgehäuse (529890001) Anschlussgehäuse

Nr.	Anzahl im Gerät		Artikel
	4		Schraube 5x16mm Torx (574450101) Screw
	2		Halter Akku (599374201) Akku
	1		Akku Kit Upgrade mit Chassis- und Antriebseinheitskabel (538990201) inkl. Chassis- und Antriebseinheitskabel, bis Seriennummer 224610357
	1		Akku (593785502) Typ 31, 36.3V, 49.0Ah, ab Seriennummer 224610358
	1		Akku Kit Upgrade mit Antriebseinheitskabel (538985901) inkl. Antriebseinheitskabel, bis Seriennummer 224610357

Nr.	Anzahl im Gerät		Artikel
	8		Senkschraube M6x30 (529791401) Screw
	8		Senkschraube M6x45 (529791402) Screw
	1		Buchse hinterer Drehpunkt (529551101) hinterer Drehpunkt
	1		Schraube M6x30 T27 mit Sicherung (525762503) Screw
	1		Gelenk mit Innensechskant-Spezialschraube M12 (529551201) M12, Innensechskant
	8		Zylinderhülse (578119101) zylindrisch
	1		Halter hinten (535593301) hinten
	2		Gummitülle M20 schwarz (599665701) M20, schwarz RAL9005
	1		Profil Fahrmotor (599309201) Profile drive motor
	2		Kabelsatz Radbürstenmotor (597277001) Wiring assy wheel brush motor
	4		Schraube M5x12 T27 (525755105) Screw
	1		Steuerungsplatine Motor Typ 2 (596888501) Motor control circuit board drive unit
	1		Dichtung 10x5 Motordeckel (599282201) 10x5, Motordeckel
	1		Kontermutter M12x1.5 (599487401) M12x1.5
	1		Deckel Motorsteuerungsplatine (599271901) Motorsteuerungsplatine
	14		Schraube M6x25 (598570801) Screw
	1		Belüftungs- und Druckausgleichsfilter (599475901) Belüftung, Druckausgleich
	1		Sechskant-Flachmutter M12 (731432201) Nut

Nr.	Anzahl im Gerät		Artikel
	2		Sicherungsring SGA 15x1 (735311700) Circlip
	2		Radmotor (597497501) Wheel motor
	2		Radialdichtung 15x25x7mm (599714401) Radial seal
	2		Dichtung Radmotorflansch (599142701) Motorflansch
	2		Befestigungsflansch Radmotor (598867601) Radmotor
	8		Schraube M6x25 (598570801) Screw
	8		Zylinderschraube M5x16 (725532901) Screw
	6		Schraube 5x16mm Torx (574450101) Screw
	2		Abdeckung innen Antriebsrad (548112301) innen, Antriebsrad
	2		Antriebsrad 355mm (536888701) Drive wheel
	2		Klemmhülse Trantorque Mini 15mm (599786001) Trantorque Mini, 15mm
	2		O-Ring 63.09x3.53mm (548217601) O-ring
	2		Radkappe Antriebsrad (548689901) Hub cap
	1		Radkappen-Upgrade-Kit 2 Stk. (548529301) Hub cap Upgrade kit 2pack
	2		O-Ring 15.3x2.4mm (740431300) O-ring

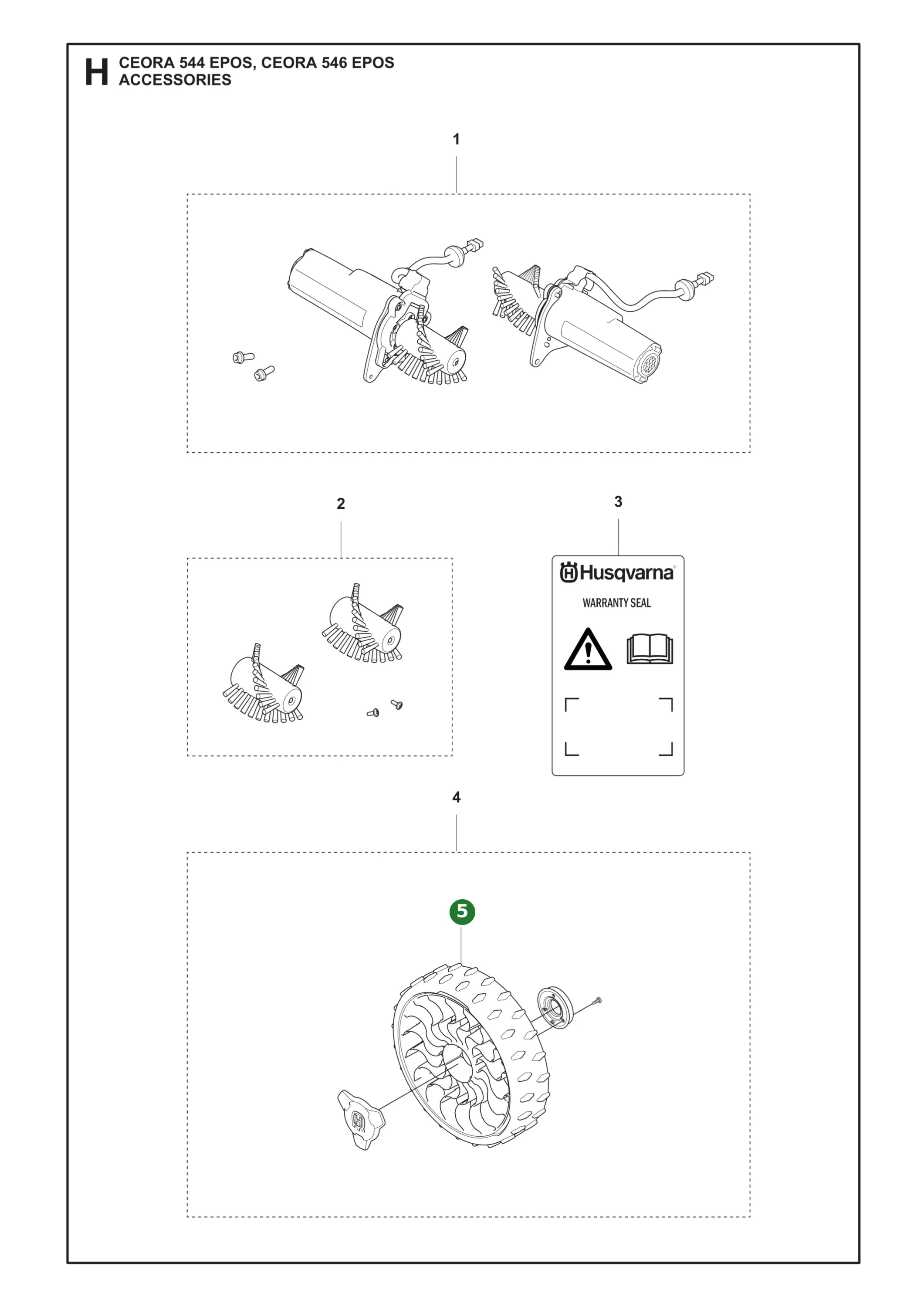

Nr.	Anzahl im Gerät		Artikel
	1		Startkit aktive Radbürsten (Nordamerika-Ausführung) (529318910) Startkit, Nordamerika-Ausführung
	1		Startkit aktive Radbürsten (529318901) Startkit
	1		Radbürsten-Ersatzset 2 Stk. (529318801) Ersatzset, 2 Stk.
	1		Garantiesiegel Händler (580689502) Garantiesiegel, Händler, 1 Stk.
	1		Geländerad-Kit 2 Stk. (546140802) 2 Stk., Geländeprofil
	1		Geländerad-Kit 2 Stk. (Nordamerika-Ausführung) (546140811) Geländeprofil, Nordamerika-Ausführung
	1		Laufrad Gelände-Kit Ø355mm (546049101) Wheel

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Akku (593785502) Typ 31, 36.3V, 49.0Ah
	Entlüftungsmembran 10 Stk. (577753701) 10 Stk.
	Hinterrad (535590201) Hinterrad des Mähroboters.
	Joystick (598446501) Joystick-Baugruppe.
	Gummidämpfer A19.5 H19 M6x11.5 (598483301) Gummi, A19.5, H19, M6x11.5
	Dichtungsstreifen Ø5mm (574874709) Dichtungsstreifen
	Dichtkappe USB-Serviceanschluss (599671801) USB-Serviceanschluss
	Dichtung Motorprofil (599433601) Motorprofil, unteres Chassis
	Dichtung 10x5 Motordeckel (599282201) 10x5, Motordeckel
	Klemmhülse Trantorque Mini 15mm (599786001) Trantorque Mini, 15mm
	Schraubblock-Einsatz (598004501) Schraubblock
	Magnet Abdeckungsverbindung (593778501) Abdeckungsverbindung
	Flansch-Sicherungsmutter M6 (576645703) M6, Flansch, Nyloneinsatz, verzinkt
	Schraube 5x16mm Torx (574450101) 5x16mm, Torx
	Gelenk mit Innensechskant-Spezialschraube M12 (529551201) M12, Innensechskant
	Clip Abdeckungsverbindung (593778401) Abdeckungsverbindung
	Magnet D20x2 (593822101) D20x2mm
	Ankerschrauben Ladestation und Garage (597435801) Ankerschraube

Zubehör

	Artikel beschreibung
	Referenzstation EPOS RS 4G (970844001) EPOS RS 4G
	Referenzstation EPOS RS5 (EU-Ausführung) (970468201) EPOS RS5
	Wandhalterung EPOS-Referenzstation (534971901) EPOS Referenzstation
	Startkit aktive Radbürsten (529318901) CEORA
	Radbürsten-Ersatzset 2 Stk. (529318801) Ersatzset, 2 Stk.
	Mähdeck RZ 43M (970468001) RZ 43M
	Mähdeck RZ 43L (970614401) RZ 43L

Dokumente

Für Husqvarna CEORA 544 EPOS stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
