Husqvarna 135 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 135 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 135

Nr.	Anzahl im Gerät		Artikel
	0		Kupplungsdeckel (536329205) Clutch cover assy
	1		Sicherungsring 4x0.7 (735310820) E-clip
	1		Sperrklinke Kettenspanner mit Linksgewinde (537286601) Pawl
	1		Kettenführung Kupplungsdeckel (540063301) Chain guide
	1		Lagerhülse Kettenspanner (537017401) Bearing sleeve
	1		Kniegelenk Kettenbremse (503890802) Knee joint
	1		Bremsfeder Kettenbremse (505892601) Kettenbremse
	1		Führungshülse Kettenbremse (503855201) Guide bushing
	1		Abdeckung Kettenbremse (546837101) Cover lid
	7		Schraube PL4x10 (503217010) Screw
	1		Verschleißschutz Kettenlauf (546837301) Wear protection
	1		Bremsband Kettenbremse (544306003) Kettenbremse
	1		Bolzen Kniegelenk Kettenbremse (503892901) Pin
	1		Schneckenschraube Kettenspanner (537397001) Worm screw
	1		Schneckenrad Kettenspanner (537079402) Worm wheel
	1		O-Ring (740480702) O-ring
	1		Scheibe Kettenspanner (503230063) Washer
	1		Aufkleber Logo Kupplungsdeckel (544376801) Label, clutch cover
	1		Flanschmutter M8 (503220001) Nut
	1		Flanschmutter M8 30 Stk. (503220010) 30 pcs, plastic bag of 503220001

Nr.	Anzahl im Gerät		Artikel
	1		Fliehkraftkupplung (599588601) Clutch assy
	1		Feder Fliehkraftkupplung (599588501) Clutch spring
	1		Kupplungstrommel 3/8 Zoll x 6T (578257101) Clutch drum assy
	1		Nadellager Kupplungstrommel (503539201) Needle bearing
	1		Schneckenrad Ölpumpe (544212402) Worm gear
	1		Pumpenkolben Ölpumpe (540057901) Pump piston
	1		Pumpenzylinder Ölpumpe (537154801) Ölpumpe
	1		Ölschlauch Ölpumpe (544084202) Oil hose
	1		Scheibe Kupplungstrommel (530015611)

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderdeckel (504790201) Cylinder cover kpl
	1		Aufkleber Starthinweis (522736001) Start reminder, label
	3		Schnappverschluss orange (595303001)

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter Standard (504597008) Starter assy, std
	1		Seilzugstarter Standard (504597008) Starter, Std
	1		Hülse Seildurchlass (537283201) Reinforcement sleeve
	1		Federkassette (540057502) Seilzugstarter
	2		Schraube PW3.5x9.5 (503212810) Screw CCRPANT
	1		Seilrolle Seilzugstarter (579427901) Seilzugstarter
	1		Schraube PL5x16 mit Scheibe (503217716) Screw IHSCT
	1		Starterseil (505305125) Starter cord
	1		Startergriff (537232501) Starter handle
	4		Kombischraube Startergehäuse (503217321) Screw CIHSCTO
	1		Aufkleber Starter 135 X-Torq (504546803) Label, Starter
	1		Luftleitblech Motorkühlung (546836401) Cooling air conductor

Nr.	Anzahl im Gerät		Artikel
	1		Schwungrad Ø90 (544874204) Flywheel assy
	2		Starterklinke (537245601) Schwungrad
	2		Schraube M5x12.5 (501819903) Screw
	2		Scheibe Starterklinke (503230042) Washer steel
	2		Feder Starterklinke (529271101) Spring
	1		Mutter M8x1 mit Scheibenauflage (503220401) Nut
	1		Zündmodul MBU-49 mit Zündkabel (576705602) Ignition module
	1		Kabelsatz Zündanlage (510101401) Wiring assy
	2		Schraube M5x20 (503200220) Screw IHSCFM

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpfer (578249701) Muffler assy
	1		Funkenfängersieb Schalldämpfer (578249801) Spark arrester
	1		Hitzeschutzblech Schalldämpfer (578249501) Heat deflector
	1		Schalldämpferdichtung (578249601) Gasket
	2		Schraube (725536855) Screw
	1		Schraube M4x8 Funkenfänger (724128759) Screw
	1		Dichtungssatz Zylinder (504794001) Set of gaskets

Nr.	Anzahl im Gerät		Artikel
	1		Isolier-Zwischenwand schwarz (504724701) Insulation wall assy
	1		Isolier-Zwischenwand schwarz (504724701) Insulation wall rubber
	1		Isolier-Zwischenwand schwarz (504724701) Inulation wall plastic
	1		Ansaugrohr flexibel (504201202) Inlet pipe
	4		Schraube M5x16 (503200216) Screw
	1		Vergaser Zama C1T-EL41A (547727401) Carburettor
	1		Gasgestänge (544284401) Throttle rod assy
	1		Filterhalter (546835901) Filter holder assy
	1		Haltebügel Luftfilter (544392601) Shackle
	1		Führung Gleitschuh (504712501) Guide sliding shoe
	1		Bedienelement Vergaser (544844302) Control assy
	1		Schraube Bedienelement (544976601) Screw
	3		Schraube M5x40 (503200240) Screw
	1		Luftfilter Vlies naturfarben (544805406) Non-Woven - Natural/Clear Bottom w Black Top
	1		Luftfilter 44µm (544805405) Nylon Mesh - 44 Micron Rating - Yellow Bottom w Black Top
	1		Primerblase (503936601) Air purge
	1		Saugschlauch Primerblase (546029901) Hose, airpurge suction

Nr.	Anzahl im Gerät		Artikel
	1		Zylinder D41 (504735105) Cylinder assy
	1		Kolben-Baugruppe D41 (502625007) Piston assy
	1		Kolbenring D41 (544405901) Piston ring
	1		Kolbenbolzen (544406001) Piston pin
	2		Sicherungsring Kolbenbolzen 10x0.8 (737441000) Circlip
	1		Nadellager Kolbenbolzen (503414101) Needle bearing
	1		Zylinderdichtung hinten (544396001) Gasket, cylinder rear
	1		Zylinderdichtung vorne (544395901) Gasket, cylinder front
	4		Schraube M5 (725533355) Screw
	1		Zündkerze BPMR7A (503235111) Spark plug
	1		Dichtungssatz Zylinder (504794001) Set of gaskets

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwelle mit Pleuelstange Kugellagern und Dichtungen (525604601) Crankshaft
	1		Kugellager 6001 Ø32mm (529573901) Ball bearing 6001 OD32
	1		Radialdichtung Kurbelwelle 12x32x3.7mm (544251201) Sealing 12x32x3,7
	1		Kugellager 6001 Ø32mm W8/12 (529574001) Ball bearing 6001 OD32w
	1		Radialdichtung Kurbelwelle 16.6x32x3.7mm (544251301) Sealing 16,6x32,3,7
	1		Nadellager Kolbenbolzen (503414101) Needle bearing

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelgehäuse orange (544932507) Crankcase assy
	1		Versteifungsblech Schienenbolzen (503875802) Stiffening plate
	1		Schienenbolzen M8x46.5 (503875402) Bar bolt
	1		Schienenbolzen 8x31 (537334601) Bar bolt
	1		Schienenbolzen (544036401) Bar bolt
	1		Nadelrolle 3x13.8mm (503240905) Needle roller
	1		Rückschlagventil mit Entenschnabel (530026119) Check valve
	1		Filter Sinterbronze (537403501) Filter
	1		Ölsieb (544083301) Oil screen
	3		Führungsstift (544331601) Guide pin
	1		Stütze Vergaser- und Kurbelgehäusebereich (503869301) Support
	1		Tankdeckel grau (544111201) Tankdeckel für den Kraftstofftank.
	1		Dichtung Tankdeckel (537215001) Gasket
	1		Halter Tankdeckel (503578901) Holder
	1		Bolzen Kettenfänger (503886301) Chain catcher pin
	2		Schraube PL6x25 (503218876) Screw
	1		Stütze Kraftstofftank seitlich (501007601) Lateral support
	1		Schraube MT6x23/8 (503215103) Screw
	1		Kettenleitblech (544284601) Chain guide plate
	1		Schraube PL4x10 (503217010) Screw
	1		Krallenanschlag innen (544286501) Spike inner
	2		Schraube MT5x20 (503217520) Screw
	1		Handschutz (546836601) Hand guard
	1		Verriegelung Rastmechanik (503892401) Catch
	2		Schraube Handschutz MT5-H12x14.5 (503893001) Screw
	1		Positionsfeder (503436501) Lock spring

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank mit hinterem Griff (546874701) Fuel tank assy
	1		Schraube PW3.5x9.5 (503212810) Screw
	1		Zylinderstift 3x26 ISO 2338 (720182520) Pin
	1		Gashebel (546835001) Throttle control
	1		Feder Gashebelsperre (544099901) Spring
	1		Gashebelsperre grau (579239401) Throttle lockout
	1		Griffeinlage (544284901) Handle insert
	1		Kraftstoffschlauch (544128604) Fuel hose
	1		Kraftstofffilter (503443201) Filter mix
	1		Rückleitungsschlauch Purge-System (577535101) Return hose
	1		Tankdeckel grau (544111201) Tankdeckel für den Kraftstofftank.
	1		Dichtung Tankdeckel (537215001) Gasket
	1		Halter Tankdeckel (503578901) Holder
	1		Warnaufkleber (544375001) Decal warning
	1		Stütze Kraftstofftank seitlich (501007601) Lateral support
	2		Vibrationsdämpfer (504795601) Antivibration element
	1		Kerbstift 4x35 ISO 8742 (721126339) Grooved pin
	1		Tankentlüftung (501152901) Fuel tank vent

Nr.	Anzahl im Gerät		Artikel
	1		Griffbügel vorne (544284001) Front handle
	3		Schraube PL6x25 (503218876) Screw
	1		Vibrationsdämpfer Griffbügel (503898301) Antivibration element

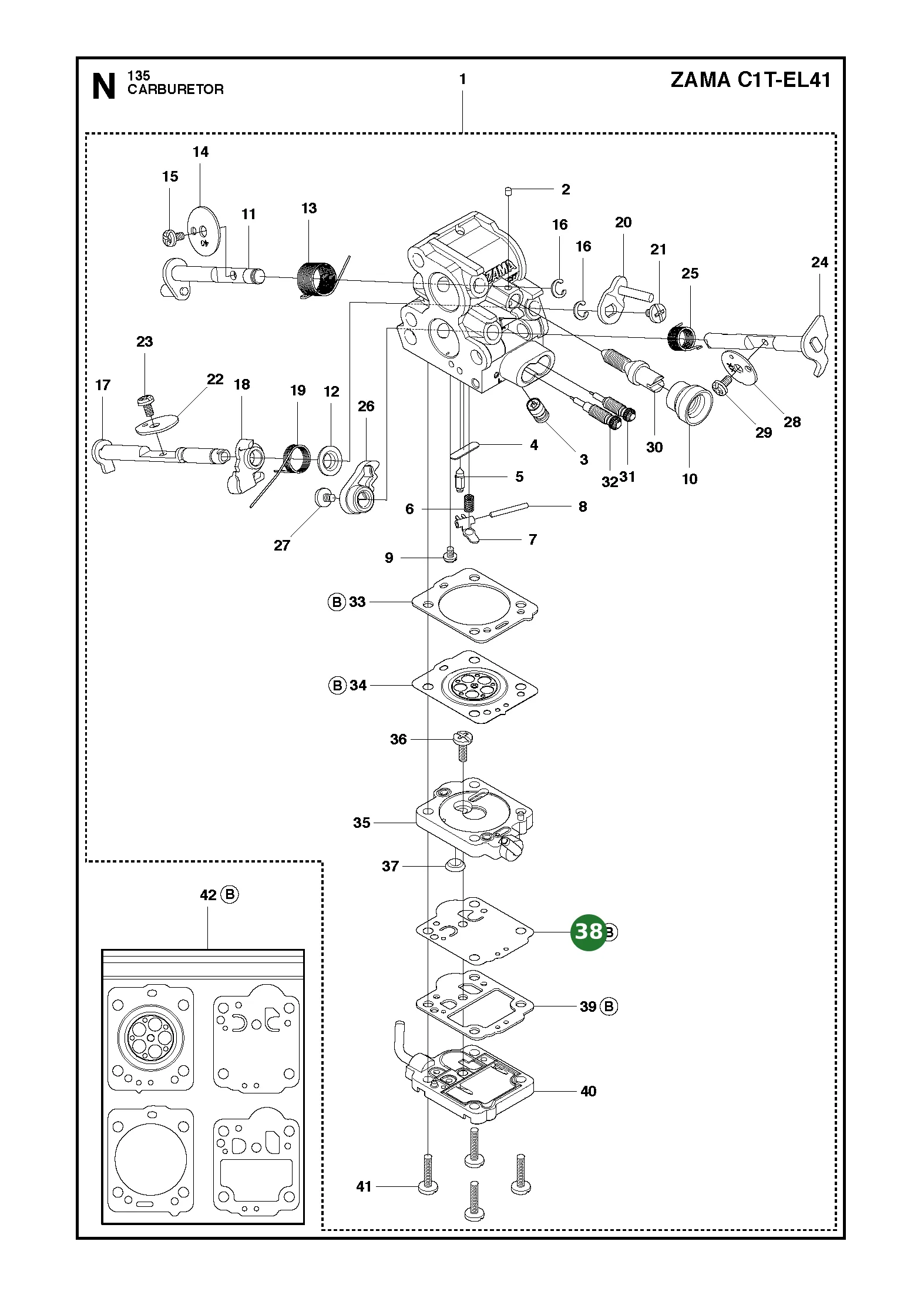

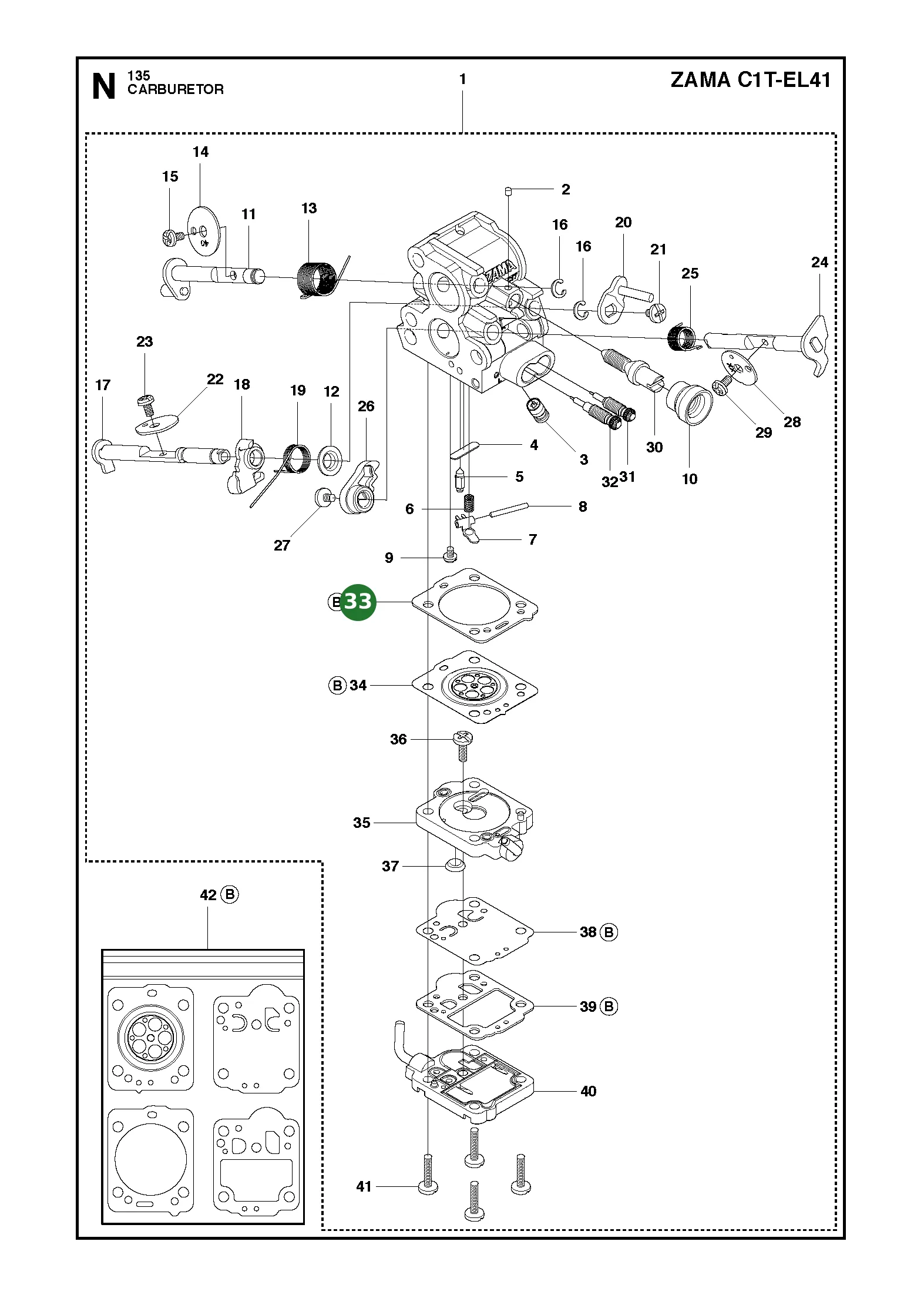

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser Zama C1T-EL41A (547727401) Zama C1T-EL41
	1		Reibstück Vergaser (503481101) Piece
	1		Düseneinheit (504024001) Nozzle assy
	1		Welch-Stopfen (503535601) Plug welch
	1		Einlass-Nadelventil (503479701) Valve
	1		Regelfeder Vergaser (537020301) Spring
	1		Regelhebel Vergaser (503665901) Lever
	1		Halteschraube Regelhebelstift (503480001) Pin retaning screw
	1		Schraube Vergaserregelung (504024101) Screw
	1		Kappe Leerlaufschraube (505535201) Cap
	1		Luftklappenwelle (504026101) Shaft assy
	1		Stellring Luftklappenwelle (505110701) Collar
	1		Feder Luftklappe (504028501) Spring
	1		Luftklappe (504027501) Valve
	2		Schraube Choke-/Luftklappe (503481801) Screw
	2		Sicherungsring Vergaserwelle (504026701) Circlip
	1		Chokewelle (504026201) Shaft assy
	1		Chokehebel Bedienseite (540053701) Lever
	1		Rückholfeder Chokehebel (504028301) Spring
	1		Chokehebel (504026301) Lever
	2		Schraube Choke- und Drosselklappenwelle (503479001) Screw
	1		Chokeklappe (504027401) Valve
	2		Schraube Choke-/Luftklappe (503481801) Screw
	1		Drosselklappenwelle (504026001) Shaft assy
	1		Rückholfeder Drosselklappe (504028401) Spring
	1		Drosselhebel (544983101) Lever
	2		Schraube Choke- und Drosselklappenwelle (503479001) Screw
	1		Drosselklappe (504027601) Valve
	1		Schraube Drosselklappe (503479201) Screw
	1		Einstellschraube Drosselklappe (537177601) Screw
	1		Einstellschraube Hochgeschwindigkeitsbereich 5mm (531310401) Screw
	1		Leerlauf-Gemischschraube (504028101) Screw
	1		Dichtung Regelmembran (504024301) Gasket
	1		Regelmembran (504024501) Diaphragm
	1		Pumpengehäuse (504024601) Body
	1		Schraube Pumpengehäuse (504028201) Screw
	1		Kraftstoffsieb (504025001) Strainer
	1		Pumpenmembran (504025601) Diaphragm
	1		Pumpendichtung (504025701) Gasket
	1		Pumpendeckel (504025901) Cover
	4		Schraube Pumpendeckel (504027801) Screw
	1		Dichtungssatz Vergaser (504028601) Set of gaskets

Nr.	Anzahl im Gerät		Artikel
	1		Wintersatz (505450401) Winterbetrieb
	2		Schraube PL4x16 (503217016) Screw
	1		Winterstopfen groß (503405901) Winter plug

Nr.	Anzahl im Gerät		Artikel
	1		Kombischlüssel (501691701) Tool

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (597919707) Zündkerze, Luftfilter, Kraftstofffilter
	Luftfilter 44µm (544805405) LT PA 44/27, gelb, 44µ
	Luftfilter Vlies naturfarben (544805406) Vlies, naturfarben
	Kraftstofffilter 35–50µm 100 Stk. (503443202) 35-50µm, 100 Stk.
	Kraftstofffilter (503443201) für Blasgeräte
	Zündkerze HQT-1 (577484001) HQT-1
	Schneckenrad Kettenspanner (537079402) "SCHRAUBE"
	Tankdeckel grau (544111201) grau, neue Dichtung
	Fliehkraftkupplung (599588601) Kupplung der Motorsäge.
	Vibrationsdämpfer Griffbügel (503898301) ANTIVIBRATION ELEMENT
	Vibrationsdämpfer (504795601) ANTIVIBRATION ELEMENT
	Primerblase (503936601) Purge-System
	Federkassette (540057502) Seilzugstarter
	Starterseil (505305125) Seilzugstarter
	Dichtungssatz Vergaser (504028601) GASKET KIT
	Schnappverschluss orange (595303001) orange
	Pumpenkolben Ölpumpe (540057901) Ölpumpe
	Pumpenzylinder Ölpumpe (537154801) Ölpumpe
	Seilrolle Seilzugstarter (579427901) Seilzugstarter
	Radialdichtung Kurbelwelle 12x32x3.7mm (544251201) radial, 12x32x3.7mm
	Bolzen Kettenfänger (503886301) Kettenfänger
	Schraube (725536855) M6x16, 12.9, TBO, IHSCM
	Schraube M5 (725533355) M5x25, 12.9, TBO, IHSCM
	Sicherungsring 4x0.7 (735310820) E-Clip, 4x0.7mm, Stahl, PP
	Flanschmutter M8 30 Stk. (503220010) M8, 30 Stk., #503220001
	Flanschmutter M8 (503220001) M8, Zn/Fe

Zubehör

	Artikel beschreibung
	Schiene SN 3/8 Mini 36cm 14 Zoll kleine Aufnahme (501959252) 3/8 Mini, 36cm, 14 Zoll, kleine Aufnahme
	Schiene SN 3/8 Mini 1.3mm 40cm 16 Zoll kleine Aufnahme (501959256) 3/8 Mini, 1.3mm, 40cm, 16 Zoll
	Führungsschiene X-Force SN 3/8 1.3mm 35cm 14 Zoll (582207652) X-Force SN, 3/8, 1.3mm, 35cm, 52 TG
	Führungsschiene X-Force SN 3/8 1.3mm 40cm 16 Zoll (582207656) X-Force SN, 3/8, 1.3mm, 40cm, 56 TG
	Sägekette X-CUT S93G 3/8 Mini 1.3mm 36cm 14 Zoll 52TG (585404252) H37, Halbmeißel, 3/8 Mini, 1.3mm, 36cm, 52TG
	Sägekette X-CUT S93G 3/8 Mini 1.3mm 40cm 16 Zoll 56TG (585404256) H37, Halbmeißel, 3/8 Mini, 1.3mm, 40cm, 56TG
	Fällheber lang mit Wendehaken (574387201) lang, mit Wendehaken
	Handpackzange (574387501) Handpackzange zum Greifen und Bewegen von Holz.
	Zweitaktöl XP 1L Dosierflasche (547929802) XP Synthetic, 1 Liter, Dosierflasche
	Zweitaktöl LS+ 0.1 Liter (578180302) LS+, 0.1 Liter
	Zweitaktöl HP 1 Liter (587808510) HP, 1 Liter, Standardflasche
	Kombiholster mit Keilhalter (579217101) mit Keilhalter
	Kettenhaftöl mineralisch 1L (579396001) mineralisch, 1L
	Kombikanister 5L + 2.5L (580754201) 5L+2.5L
	Sonderkraftstoff XP Power 2-Takt 5 Liter (583952905) XP Power, 2Takt, 5 Liter
	Forstmaßband mit Holzhaken 15m (586997501) 15m, mit Holzhaken
	Fällheber mit Wendehaken 80cm (586896901) Wendehaken, 80cm
	Winter-Öltülle Kombikanister 5+2.5l (586110701) Winter, Kombikanister 5+2.5l
	Bio-Kettenöl X-Guard 1 Liter (596457301) 1 Liter, pflanzenölbasiert
	Trittfällheber Viktor (504981692) Trittfällheber Viktor
	PVC-Gürtel (505690000) Gürtel aus PVC.
	Ledergürtel (505690001) Gürtel aus Leder.
	Werkzeuggürtel (505693216) Profi
	Halter Trittfällheber (505693292) Trittfällheber
	Schlagheber (574387101) Brecheisen, Schlagwerkzeug
	Messkluppe 36cm (505694730) 36cm
	Forstmaßband mit Holzhaken 15m (586997501) 15m, mit Holzhaken
	Wenderiemen (505698020) Wenderiemen
	Kombihalter aus LD-Polyethylen (505691605) LD-Polyethylen
	Fett (535560001) 35g
	Fettspritze (595011701) vorgefüllt
	Halter Messkluppe (505693204) für Messkluppe
	Kombikanister 6L+2.5L orange (505698000) 6L+2.5L, orange
	Fällkeil 14cm (598035801) Kunststoff, 14cm, 5.5 Zoll
	Zweitaktöl Oil Guard 1L (544976501) Oil Guard, 1L
	Sappie 38cm (579692801) 38cm
	Bio-Kettenöl X-Guard 1 Liter (596457301) 1 Liter, pflanzenölbasiert
	Zubehörbeutel (596252901) Flexi
	Werkzeuggürtel Flexi Keile-Kit (593837202) Flexi, Keile-Kit
	Schultergurt Akkugürtel Flexi (593837601) für Akkugürtel Flexi
	Kombihalfter (593838301) Kombihalfter zur Aufnahme von Forstwerkzeugen.
	Keiltasche (593838801) Tasche zur Aufbewahrung und Mitnahme von Fällkeilen.
	Halterung Maßband (593839101) Halterung für ein Maßband.
	Befestigungshaken (593839601) Haken zur Befestigung.
	Universaltasche (593839201) Universell verwendbare Tasche.
	Markierstifte 12 Stk. (593975501) 12 Stk.
	Stifthalter mit Rolle (593839801) mit Rolle
	Halterung Feile und Kombiwerkzeug (593839401) Feile und Kombiwerkzeug
	Halterung Spraydose (593839501) Halterung für Spraydosen.
	Werkzeughalterung universal (593839701) universal

Dokumente

Für Husqvarna 135 stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna 135 schnell zu identifizieren.

IPL Update 135 2015-09 Ignition system

Sprachen des Dokuments: EN

update 135 2015-03 Clutch

Sprachen des Dokuments: EN

Update 135 2013-12

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Motorsägen 135 – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Husqvarna 135 135e 2018-09

Sprachen des Dokuments: DE, SL

Husqvarna 135 135e 2018-09

Sprachen des Dokuments: DE, FR, NL

Husqvarna 135 135e 135e TrioBrake 2016-09

Sprachen des Dokuments: ANY

Husqvarna 135 135e 135e TrioBrake 2016-09

Sprachen des Dokuments: ANY

Husqvarna 135 135e 140 140e 140e TrioBrake 2016-09

Sprachen des Dokuments: ANY

Husqvarna 135 135e 135e TrioBrake 2014-08

Sprachen des Dokuments: ANY

Husqvarna 135 135e 135e TrioBrake 2013-06

Sprachen des Dokuments: EN, ES, FR

Husqvarna 135 135e 135e TrioBrake 2013-01

Sprachen des Dokuments: ANY

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
