| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Startvorrichtung Kpl. (504597008) Starter assy, std | ||
| 1 | |
Startvorrichtung Kpl. (504597008) Starter, Std | ||
| 1 |  |
Hülse Zur Verstärkung (537283201) Reinforcement sleeve | ||
| 1 |  |
Federkassette Kpl. (540057502) Spring cassette assy | ||
| 2 |  |
Schraube Ccrp Pw3.5x9.5 Ch Tbo (503212810) Screw CCRPANT | ||
| 1 |  |
Starter-seilrolle/anlassern-komponente (579427901) Starter pulley | ||
| 1 |  |
Schraube Mit Unterlegscheibe Pl5x16 10.9 (503217716) Screw IHSCT | ||
| 1 |  |
Starterseil / Griffe Für Motorsägen-anlasser (505305125) Starter cord | ||
| 1 |  |
Anlasser-/griff-komponente (537232501) Starter handle | ||
| 4 |  |
Schraube Kombi (503217321) Screw CIHSCTO | ||
| 1 |  |
Anlasser (504546803) Label, Starter | ||
| 1 |  |
Luftleitblech (546836401) Cooling air conductor |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Vorderer Griff (544284001) Front handle | ||
| 3 |  |
Schraube Ihsct Pl6x25 10.9 Zn/fe (503218876) Screw | ||
| 1 |  |
Griff/griffheizung – Antivibrationselement (503898301) Antivibration element |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 0 |  |
Kupplungsdeckel Kpl. (536329205) Clutch cover assy | ||
| 1 |  |
Federring (735310820) E-clip | ||
| 1 |  |
Sperrklinke / Sperrklinke (537286601) Pawl | ||
| 1 |  |
Kettenführung Und Kettenbremse Und Kupplungsdeckel (540063301) Chain guide | ||
| 1 |  |
Lagerhülse (537017401) Bearing sleeve | ||
| 1 |  |
Kniegelenk (503890802) Knee joint | ||
| 1 |  |
Bremsfeder (505892601) Brake spring | ||
| 1 |  |
Führungshülse (503855201) Guide bushing | ||
| 1 |  |
Deckel (546837101) Cover lid | ||
| 7 |  |
Schraube Ccrpant Pl4x10 10.9 Tbo (503217010) Screw | ||
| 1 |  |
Verschleissschutz (546837301) Wear protection | ||
| 1 |  |
Zylindrischer Stift (544306003) Brake band assy | ||
| 1 |  |
Bolzen / Pin Kniescharnier (503892901) Pin | ||
| 1 |  |
Schneckenschraube (537397001) Worm screw | ||
| 1 |  |
Schraube/schraubenrad (537079402) Worm wheel | ||
| 1 |  |
O-ring (740480702) - Universell Einsetzbar (740480702) O-ring | ||
| 1 |  |
Scheibe (503230063) Washer | ||
| 1 |  |
Gehäusebauteil Für Motorsäge (544376801) Label, clutch cover | ||
| 1 |  |
Sechskantmutter (503220001) Nut | ||
| 1 |
Mutter/ Nut Flange (503220010) 30 pcs, plastic bag of 503220001 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kraftstofftank (546874701) Fuel tank assy | ||
| 1 | |
Schraube Ccrp Pw3.5x9.5 Ch Tbo (503212810) Screw | ||
| 1 |  |
Zylindrischer Stift / Parallelstift Iso 2338 Typ A 3x26 (720182520) Pin | ||
| 1 |  |
Drosselregelung (546835001) Throttle control | ||
| 1 |  |
Feder (544099901) Spring | ||
| 1 |  |
Gassperre (579239401) Throttle lockout | ||
| 1 |
Griffeinlage (544284901) Handle insert | |||
| 1 |  |
Kraftstoffschlauch (544128604) Fuel hose | ||
| 1 |  |
Kraftstofffilter Und Kraftstofftank-komplett (503443201) Filter mix | ||
| 1 |  |
Rückleitungsschlauch (577535101) Return hose | ||
| 1 |  |
Tankdeckel Kpl. (544111201) Tank cap assy | ||
| 1 |  |
Dichtung (537215001) Gasket | ||
| 1 |  |
Griff (503578901) Holder | ||
| 1 |
Etikett Gehäuse - Warnung (544375001) Decal warning | |||
| 1 |  |
Stütze (501007601) Lateral support | ||
| 2 |  |
Vibrationsdämpfer / Griffheizung – Ersatzteil (504795601) Antivibration element | ||
| 1 |
Kerbstift (721126339) Grooved pin | |||
| 1 |  |
Tankentlüftung Kpl. (für Motorsägen) – Tankentlüftung Komplett (501152901) Fuel tank vent |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kupplung (599588601) Clutch assy | ||
| 1 |  |
Feder (599588501) Clutch spring | ||
| 1 |  |
Kupplungstrommelbaugruppe Inkl. Kupplung Und Ölpumpe (578257101) Clutch drum assy | ||
| 1 |  |
Nadellager (503539201) Needle bearing | ||
| 1 |  |
Worm Gear / Schneckengetriebe (544212402) Worm gear | ||
| 1 |  |
Pumpenkolben (540057901) Pump piston | ||
| 1 |  |
Pumpenzylinder (537154801) Pump cylinder | ||
| 1 |  |
Ölschlauch – Kupplung & Ölpumpe (544084202) Oil hose | ||
| 1 |  | Scheibe (530015611) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kurbelwelle (525604601) Crankshaft | ||
| 1 |  |
Kugellager (529573901) Ball bearing 6001 OD32 | ||
| 1 |  |
Dichtung – Radialdichtung 12x32x3,7 (544251201) Sealing 12x32x3,7 | ||
| 1 |  |
Kugellager (529574001) Ball bearing 6001 OD32w | ||
| 1 |  |
Dichtung / Dichtung Für Dichtung Radial 16,6x32x3,7 (544251301) Sealing 16,6x32,3,7 | ||
| 1 |  |
Nadellager (503414101) Needle bearing |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schalldämpfer Kpl. (578249701) Muffler assy | ||
| 1 |  |
Schalldämpfer (578249801) Spark arrester | ||
| 1 |  |
Wärmeableiter (578249501) Heat deflector | ||
| 1 |  |
Dichtung (578249601) Gasket | ||
| 2 |  |
Schraube Ihscm / Schalldämpfer (725536855) Screw | ||
| 1 |  |
Schraube M4x8 Cp, Für Kurbelgehäuse Und Schalldämpfer (724128759) Screw | ||
| 1 |  |
Dichtung Zylinderkit (504794001) Set of gaskets |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |

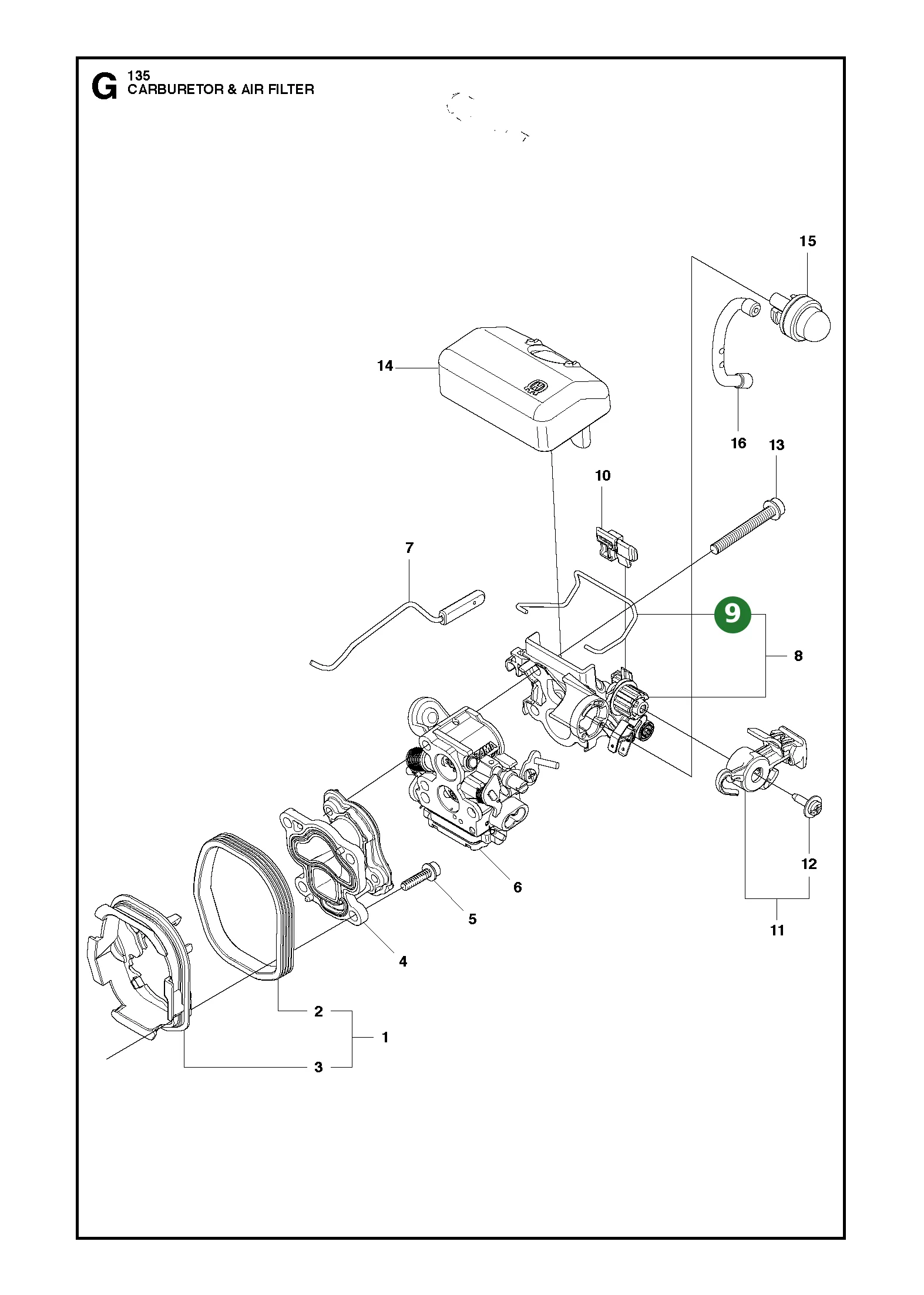

Zwischenwand (504724701) Insulation wall assy | ||
| 1 | |
Zwischenwand (504724701) Insulation wall rubber | ||
| 1 | |
Zwischenwand (504724701) Inulation wall plastic | ||
| 1 |  |
Ansaugrohr (504201202) Inlet pipe | ||
| 4 |  |
Schraube (503200216) Screw | ||
| 1 |  |

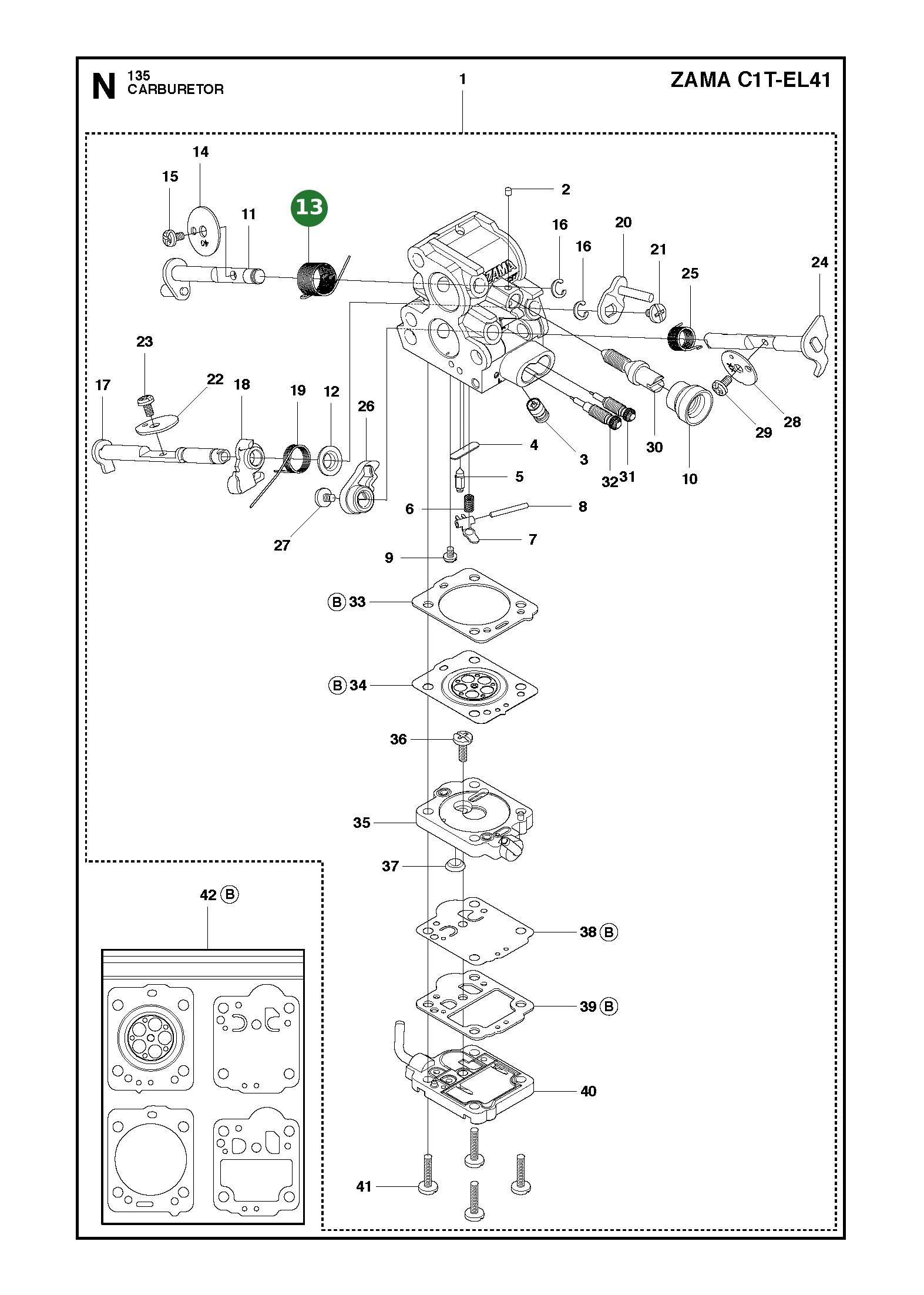

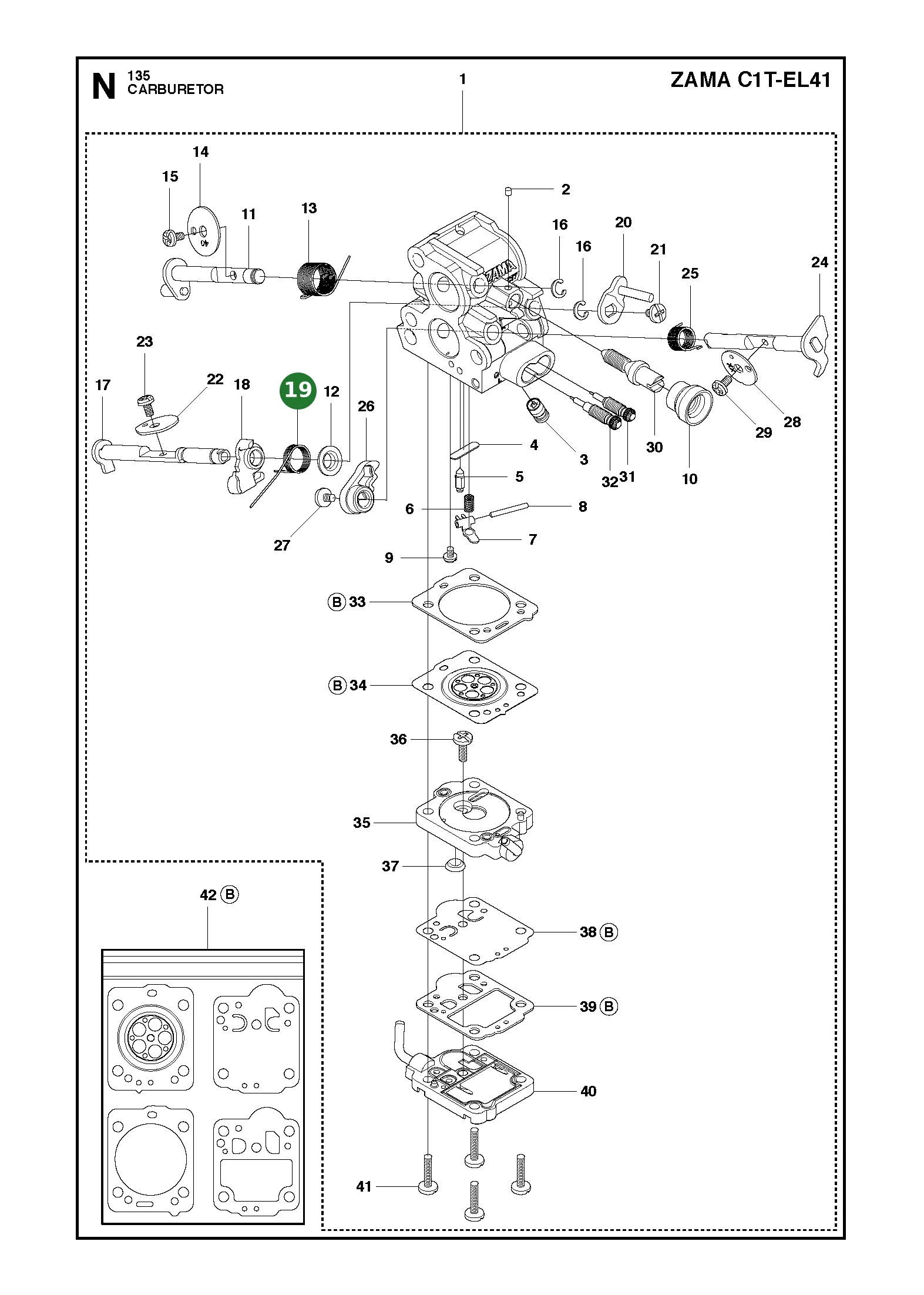

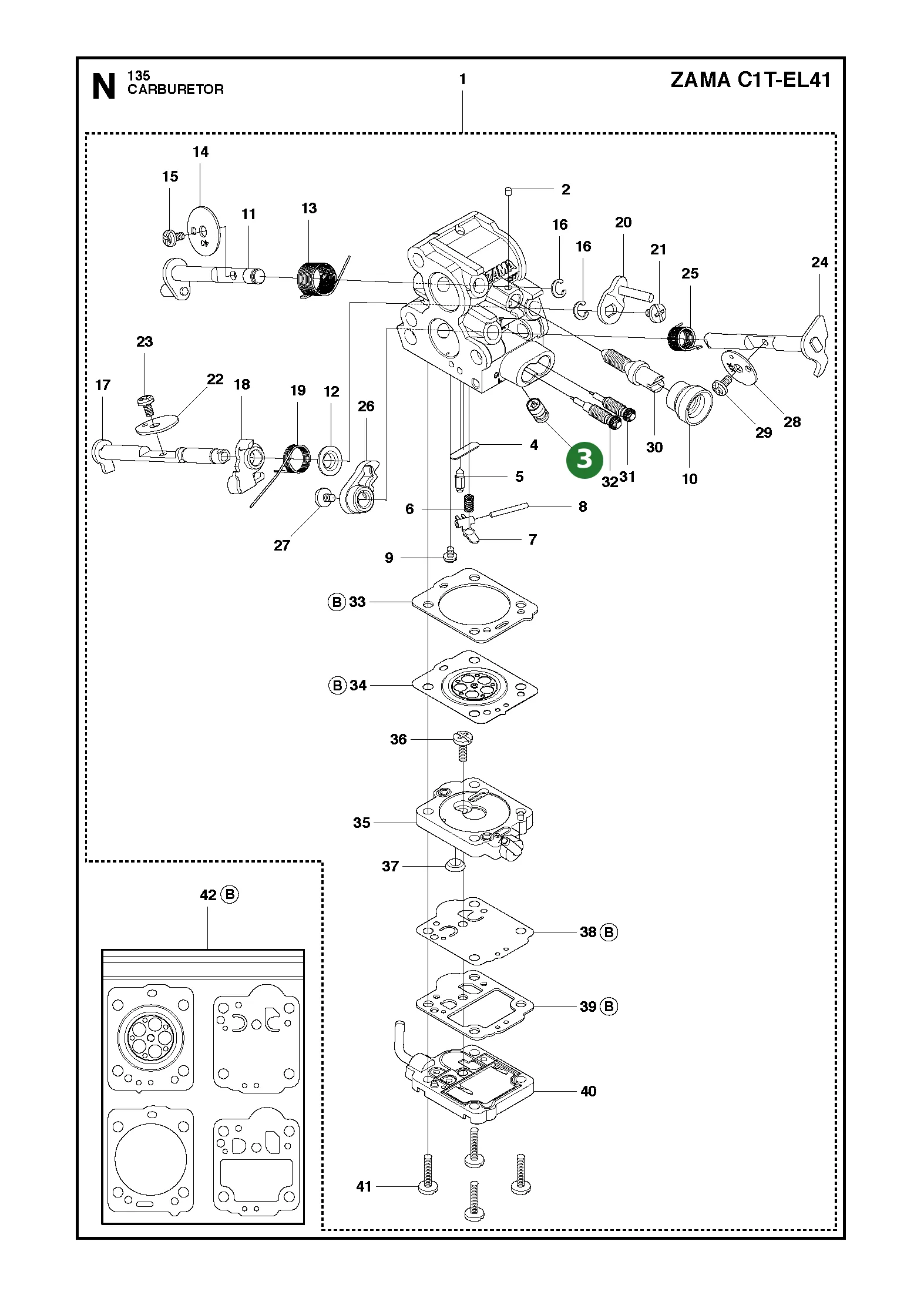

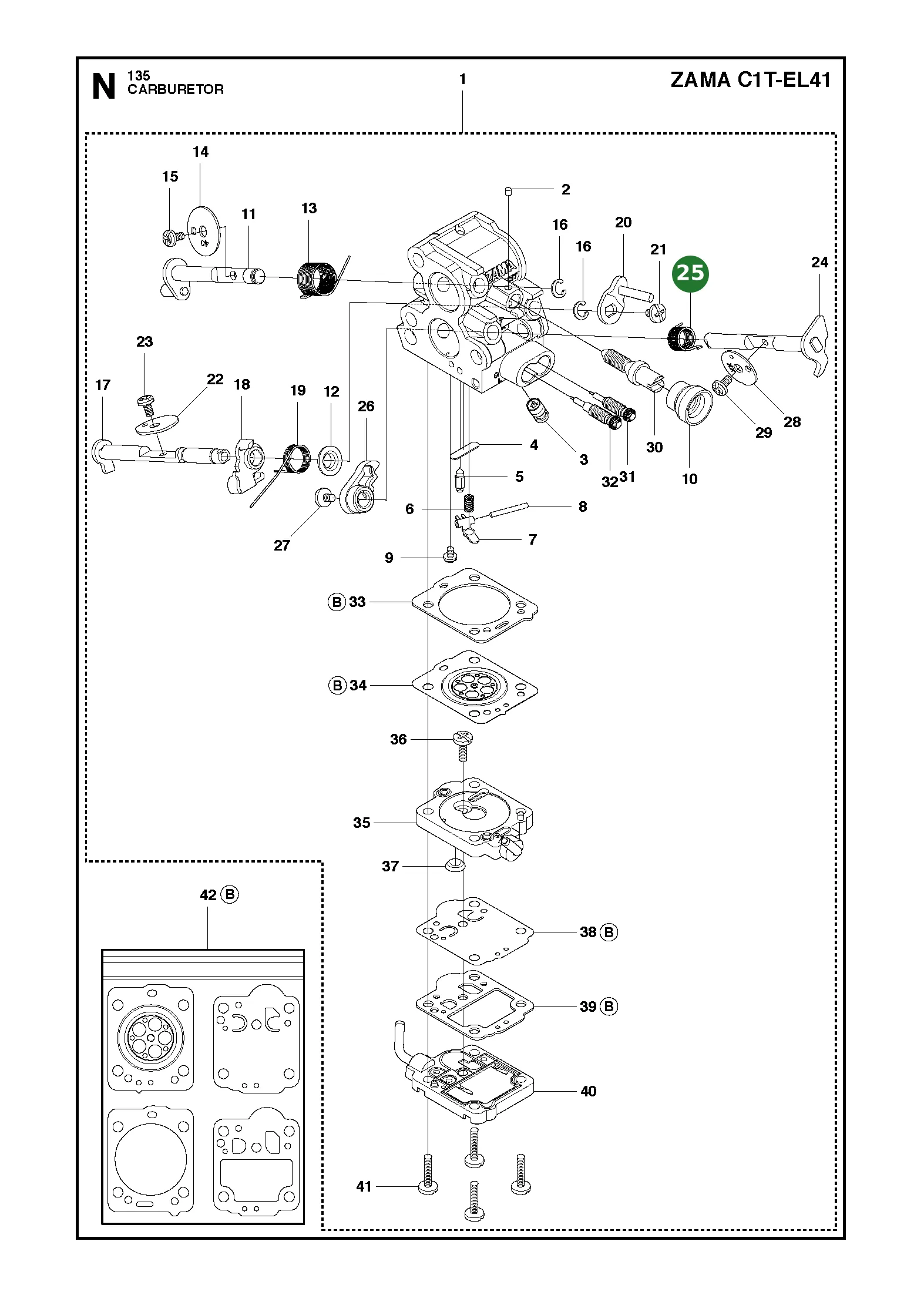

Vergaser (547727401) Carburettor | ||
| 1 |  |
Throttle Rod Assy (544284401) Throttle rod assy | ||
| 1 |  |
Filterhalter (546835901) Filter holder assy | ||
| 1 |
Bügel (544392601) Shackle | |||
| 1 |  |
Führung (504712501) Guide sliding shoe | ||
| 1 |  |
Bedienelement (544844302) Control assy | ||
| 1 |  |
Verzögerungskappe? Schraube – Vergaser- Und Luftfilter (544976601) Screw | ||
| 3 |  |
Schraube Ihscfm M5x40 12.9 Tbo (503200240) Screw | ||
| 1 |  |
Luftfilter (544805406) Non-Woven - Natural/Clear Bottom w Black Top | ||
| 1 |  |
Luftfilter (544805405) Nylon Mesh - 44 Micron Rating - Yellow Bottom w Black Top | ||
| 1 |  |
Purge - Primerblase/kurbelgehäuse (503936601) Air purge | ||
| 1 |  |
Schlauch (546029901) Hose, airpurge suction |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Wintersatz (505450401) Winter kit | |||
| 2 |  |
Schraube (503217016) Screw | ||
| 1 |  |
Winterstopfen (503405901) Winter plug |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kombischlüssel (501691701) Tool |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zündanlage (544874204) Flywheel assy | ||
| 2 |  |
Starter-pawl/startergreifer Und Elektrik-komponenten (537245601) Starter pawl | ||
| 2 |  |
Schraube M5x12.5 10.9 Zn/fe (501819903) Screw | ||
| 2 |  |
Scheibe (503230042) Washer steel | ||
| 2 |  |
Feder (529271101) Spring | ||
| 1 |  |
Mutter/nut/unterlegscheibe M8x1 Pp – Für Abdeckungen, Gehäuse Und Kupplung (503220401) Nut | ||
| 1 |
Zündmodul Für Motorsäge – Zündanlage (576705602) Ignition module | |||
| 1 |  |
Verkabelung Kpl. (510101401) Wiring assy | ||
| 2 |  |
Schraube Ihscfm M5x20 12.9 Für Motorsägen Und Mäher (503200220) Screw IHSCFM |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zylinderdeckel-satz (504790201) Cylinder cover kpl | ||
| 1 |
Etikett (522736001) Start reminder, label | |||
| 3 |  | Schnappverschluss (595303001) |

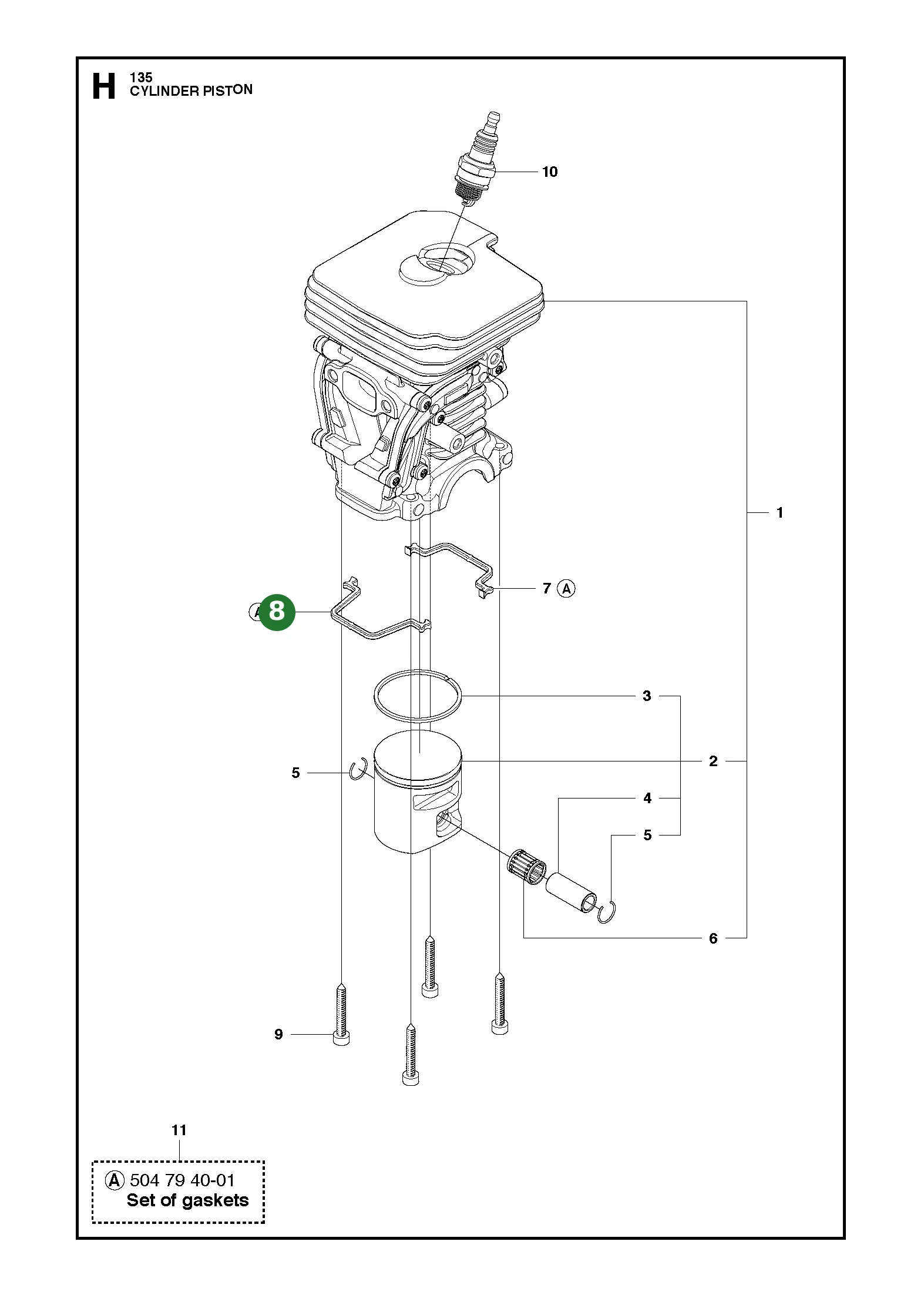

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |

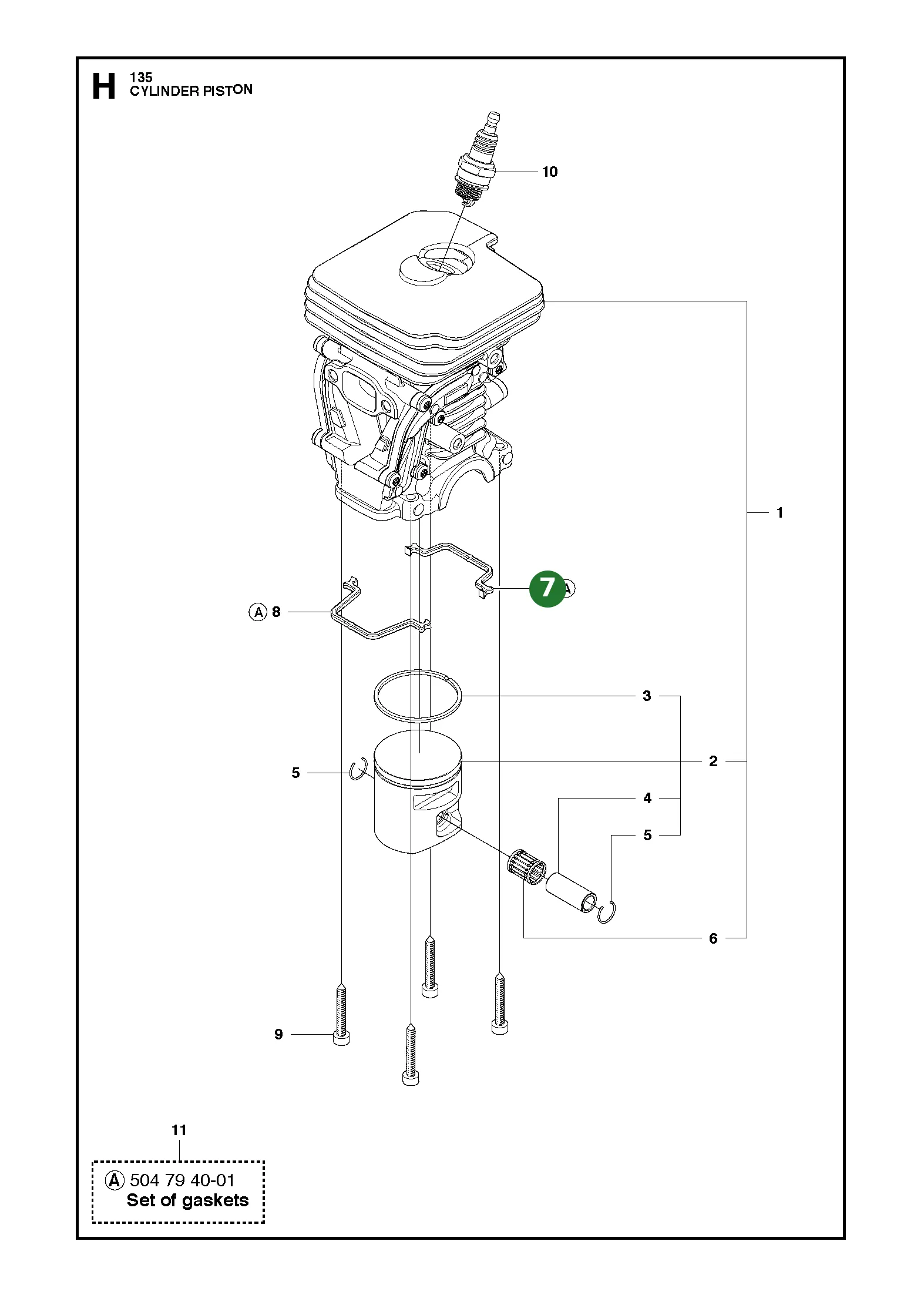

Zylinder (504735105) Cylinder assy | ||
| 1 |  |
Piston Assy (502625007) Piston assy | ||
| 1 |  |
Kolbenring (544405901) Piston ring | ||
| 1 |
Piston Pin (544406001) Piston pin | |||
| 2 |  |
Sicherungsring (737441000) Circlip | ||
| 1 | |
Nadellager (503414101) Needle bearing | ||
| 1 |  |
Dichtung Für Zylinder/hinterer Zylinder, Ipl (544396001) Gasket, cylinder rear | ||
| 1 |  |
Dichtung (544395901) Gasket, cylinder front | ||
| 4 |  |
Schraube Ihscm M5x25 12.9 Tbo (725533355) Screw | ||
| 1 |  |
Zündkerze (503235111) Spark plug | ||
| 1 | |
Dichtung Zylinderkit (504794001) Set of gaskets |
