| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Winkelgetriebe (502235201) | ||
| 2 |  |
Schraube M5x25 (503200225) M5x25, 12.9, TBO, IHSCFM | ||
| 1 |  | Kugellager (738210110) | ||
| 1 |  | Kugellager (503250801) | ||
| 1 |  |
Dichtung Abtriebswelle (503261701) Dichtung. | ||
| 1 |  | Deckscheibe Winkelgetriebe (503758901) | ||
| 1 |  |
Sicherungsring SGH 35x1.5 (735313310) SGH 35x1.5, Stahl, PP | ||
| 1 |  |
Mitnehmer Messeraufnahme 1 Zoll (537351402) Mitnehmer. | ||
| 1 |  |
Grasschutzschale Messeraufnahme (537240301) Grasabdichtung, Messeraufnahme | ||
| 1 |  |
Schmierstopfen M10x9 (503201501) M10x9, Winkelgetriebe | ||
| 2 |  | Kugellager Antriebswelle (738218712) | ||
| 1 |  |
Sicherungsring SGA 15x1 (735311700) SGA 15x1, Stahl, PP | ||
| 1 |  |
Sicherungsring SGH 32x1.5 (735313110) SGH 32x1.5, Stahl, PP | ||
| 1 |  |
Befestigungsblech Kombischutz (583972401) Kombischutz, inkl. Befestigungsteilen |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kupplungsdeckel (503954105) Lageraufnahme für Kupplungstrommel | ||
| 1 |  | Kugellager (738220219) | ||
| 1 | |
Sicherungsring SGH 35x1.5 (735313310) SGH 35x1.5, Stahl, PP | ||
| 2 |  |
Schraube (503200230) IHSCFM | ||
| 4 |  |
Schraube M5x20 (503200220) M5x20, 12.9, IHSCFM, TBO | ||
| 1 |  |
Schraube M5x12 10 Stk. (503202001) M5x12, 10.9, TBO, IHSCM | ||
| 1 |  |
Kupplungstrommel (544900701) mit Kettenrad | ||
| 1 |  | Fliehkraftkupplung (594512301) | ||
| 1 | Scheibe Fliehkraftkupplung (537135301) Scheibe. | |||
| 3 |  |
Sechskantschraube M6x19/10 (503201802) M6x19/10, ISO 4014, 10.9, EHHM, TBO | ||
| 3 |  |
Kupplungsbacke (503953601) Fliehkraftkupplung | ||
| 3 |  | Lagerbuchse Kupplungsbacke (537135401) | ||
| 1 |  | Kupplungsnabe (503953701) | ||
| 3 |  | Kupplungsfeder Ø1.7mm (505435302) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zylinderdeckel mit unverlierbaren Schrauben (575580201) inkl. Schrauben | ||
| 3 |  |
Schraube M5x20 (503200302) M5x20, 10.9, Zn/Fe, Sicherung, IHSCFM, TBO | ||
| 1 |  | Hitzeschutz Zylinderdeckel (503947701) | ||
| 1 | |
Schraube M5x20 (503200302) M5x20, 10.9, Zn/Fe, Sicherung, IHSCFM, TBO | ||
| 1 |  |
Schutzabdeckung Zylinderdeckel unten (537166101) Schutzabdeckung. | ||
| 2 | |
Schraube M5x20 (503200302) M5x20, 10.9, Zn/Fe, Sicherung, IHSCFM, TBO | ||
| 1 |
Aufkleber Modellschriftzug 343F (537356801) Husqvarna-Logo, Modell 343F | |||
| 1 | Aufkleber Modellschriftzug 345FX (537356802) Husqvarna-Logo, Modell 345FX | |||
| 1 |
Aufkleber Modellschriftzug 345FXT (537356803) Husqvarna-Logo, Modell 345FXT | |||
| 1 |
Aufkleber Modellschriftzug 343R (537356804) Husqvarna-Logo, Modell 343R | |||
| 1 |
Aufkleber Modellschriftzug 345RX (537356805) Husqvarna-Logo, Modell 345RX | |||
| 1 |
Aufkleber Modellschriftzug 343FR (537356807) Husqvarna-Logo, Modell 343FR |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kurbelgehäuse (537230401) RES-DEL | ||
| 1 |  |
Dichtungsring Kurbelgehäuse (503260204) Simmerring, Kurbelgehäuse | ||
| 2 |  |
Zylinderstift CP5h6x14 (720130752) 5x14 | ||
| 1 |  |
Dichtung Kurbelgehäuse (503948001) Kurbelgehäuse | ||
| 2 |  | Kugellager Kurbelwelle (738220225) | ||
| 4 |  |
Schraube Torx T27 M5x20 (525824902) M5x20, T27, 12.9, TBO | ||
| 1 |  | Dichtungsring Kurbelgehäuse (505275719) | ||
| 1 |  |
Kabelhalter-Clip Kurbelgehäuse (502089601) Kabelhalter zur Führung von Leitungen. | ||
| 1 |  |
Gummitülle Kraftstoffleitung (503735801) Bypass-Hebel, BR.SLANG | ||
| 1 |  |
Kabelhalter-Leiste Kurbelgehäuse (537280501) Kabelhalter zur Führung von Leitungen. | ||
| 1 | Dichtung Kurbelgehäusewand (537309401) Dichtung. | |||
| 1 |  |
Wand Kurbelgehäuse R/Rx (537279401) Kurbelgehäuse | ||
| 1 |
Wand Kurbelgehäuse F/Fx/FxT/FR (537309901) Kurbelgehäuse | |||
| 1 | Kurzschlusskabel Zündanlage (537391001) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Kurbelwelle mit Pleuel (537189702) inkl. Pleuel, R-DEL | ||
| 1 | |
Dichtungsring Kurbelgehäuse (503260204) Simmerring, Kurbelgehäuse | ||
| 1 |  | Nadellager Kolbenbolzen (501451601) | ||
| 2 | | Kugellager Kurbelwelle (738220225) | ||
| 1 | | Dichtungsring Kurbelgehäuse (505275719) | ||
| 2 |
Schale Kurbelwelle (537158501) Seilzugstarter |

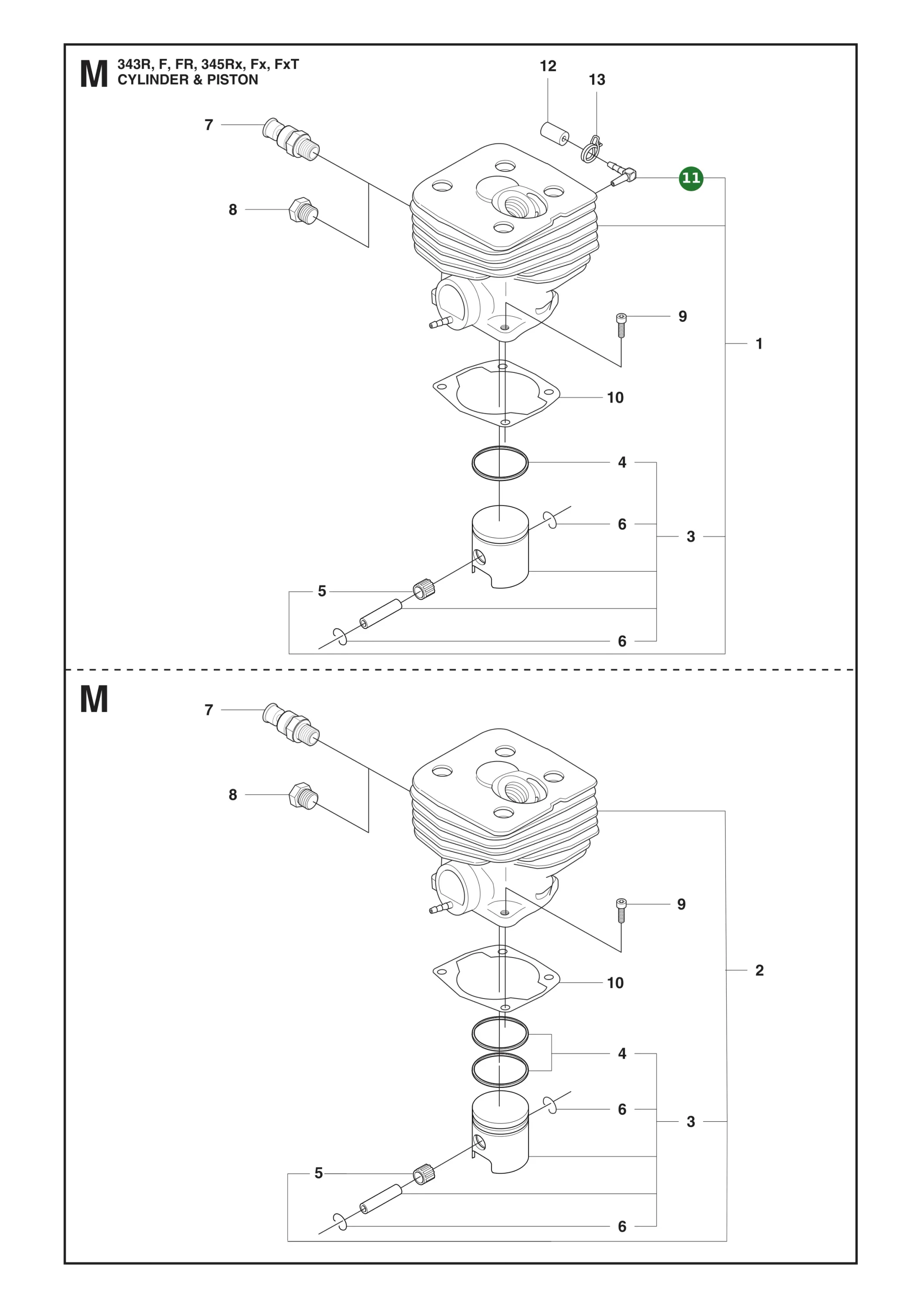

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Zylinder mit Kolben Ø41mm (503956402) D41 | |||
| 1 |  |
Zylinder mit Kolben Ø42mm (505034804) Zylinder-Baugruppe für den Motor. | ||
| 1 |  |
Kolben-Baugruppe Ø41mm (537159402) Ø41mm | ||
| 1 |  |
Kolben-Baugruppe 42mm (503907371) 42mm | ||
| 1 |
Kolbenring 41x1.75x1.5mm (503289045) 41x1.75x1.5mm | |||
| 1 |  |
Kolbenring 42x1.75x1.5mm (503289005) 42x1.75x1.5mm | ||
| 1 |
Nadellager Kolbenbolzen (503256301) Kolbenbolzen | |||
| 2 |  |
Sicherungsring Kolbenbolzen 10x0.8 (737441000) Kolbenbolzen, Typ B, 10x0.8 | ||
| 1 |  |
Dekompressionsventil (503665401) Zylinder | ||
| 1 |  |
Gewindestopfen Zylinder (503552201) Zylinder, 345RX/345FX/345FXT | ||
| 4 | |
Schraube Torx T27 M5x20 (525824902) M5x20, T27, 12.9, TBO | ||
| 1 |  |
Dichtung Zylinderfuß (502438001) Zylinder | ||
| 1 |  |
Anschlussnippel Impulsanschluss (504340004) Impulseingang | ||
| 1 |  | Schutzkappe Impulsanschluss (537180001) | ||
| 1 |  |
Schlauchschelle Impulsanschluss (537320901) Schlauchschelle. |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schraube M5x16 (503200216) M5x16, 12.9, TBO, IHSCFM | ||
| 1 |
Kabelschutz Schaft (537172502) Schaft, Kabelführung | |||
| 1 |  |
Kabelschutz Schaft (537172501) Kabelschutz, Schaft | ||
| 1 |  |
Tankdeckel grün/schwarz (590324602) schwarz | ||
| 1 |  |
O-Ring Kraftstoffanschluss (537184901) O-Ring. | ||
| 1 |  |
Kraftstoffschlauch 280mm (581756133) gerade, L=280mm | ||
| 1 | |
O-Ring Kraftstoffanschluss (537184901) O-Ring. | ||
| 1 |  |
Kraftstofffilter (503443201) Blasgerät | ||
| 2 |  |
Scheibe 5.3x12x1 10 Stk. (503230011) 5.3x12x1mm, HB200, MNPP | ||
| 2 | |
Schraube M5x16 (503200216) M5x16, 12.9, TBO, IHSCFM | ||
| 1 |  | Kraftstofftank (503949303) | ||
| 2 |  |
Sechskantmutter M5 (503221012) M5, 6, verzinkt | ||
| 1 |  |
Schlauchschutz Kraftstofftank (537219901) Kraftstofftank, unten | ||
| 1 |  |
Schraube MT4x16 T27 (586444901) MT4x16, T27, 12.9, ITXSCT, TBO | ||
| 2 |  | Vibrationsdämpfer Kraftstofftank (510208701) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Zündmodul DM60CWS CO13500 (F, Fx, FxT) (501001301) DM60CWS, CO13500, mit Zündkerzenstecker | ||
| 1 | Zündmodul DM60CWS CO12500 (R, Rx, FR) (501001302) DM60CWS, CO12500, mit Zündkerzenstecker | |||
| 1 |  |
Zündkerzenstecker mit Entstörwiderstand (537237301) mit Entstörwiderstand | ||
| 1 |  |
Zündkerze RCJ6Y (503235109) M14x1.25, RCJ6Y | ||
| 2 |  |
Schraube M4x16 (503202516) M4x16, 12.9, TBO, IHSCM | ||
| 1 | Kurzschlusskabel Zündanlage (537391001) | |||
| 1 |
Generatorstator (587059701) Generatorstator der Zündanlage. | |||
| 2 |  |
Schraube Festigkeitsklasse 12.9 (503216618) MT4x18, 12.9, IHSCT, DS | ||
| 1 |  | Schwungrad (F, Fx, R, Rx, FR) (503953301) | ||
| 1 | Schwungrad (FxT) (503953303) | |||
| 2 |  |
Feder Starterklinke (503812902) Starterklinke | ||
| 2 |  |
Starterklinke (503812401) Mitnehmer | ||
| 2 |  | Scheibe Starterklinke (503230042) | ||
| 2 |  |
Schraube M5x12.5 (501819903) M5x12.5, 10.9, Zn/Fe | ||
| 1 |  |
Mutter M8x1 mit Scheibenauflage (503220401) M8x1, Scheibenauflage, PP |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schalldämpfer mit Katalysator (503949001) mit Katalysator | ||
| 1 |  |
Schalldämpfer (503949002) Schalldämpfer der Abgasanlage. | ||
| 1 |  |
Schraube M4x8 Funkenfänger (724128759) M4x8, CP, CRPANM | ||
| 1 |  |
Funkenfangsieb Schalldämpfer (537270901) Schalldämpfer | ||
| 1 |  |
Wärmeableiter Schalldämpfer (537228501) Hitzeschutz | ||
| 1 | |
Schraube M5x20 (503200302) M5x20, 10.9, Zn/Fe, Sicherung, IHSCFM, TBO | ||
| 1 |  |
Dichtung Schalldämpfer (537198701) Schalldämpfer | ||
| 2 |  |
Sicherungsscheibe 5.4x9x1.8mm (503230402) 5.4x9x1.8mm, Zn-Flake, Delta Protect | ||
| 2 |  |
Schraube Innensechskant M5x70 mit Flansch (503202970) M5x70, Flansch, A2-80, IHSCFM |

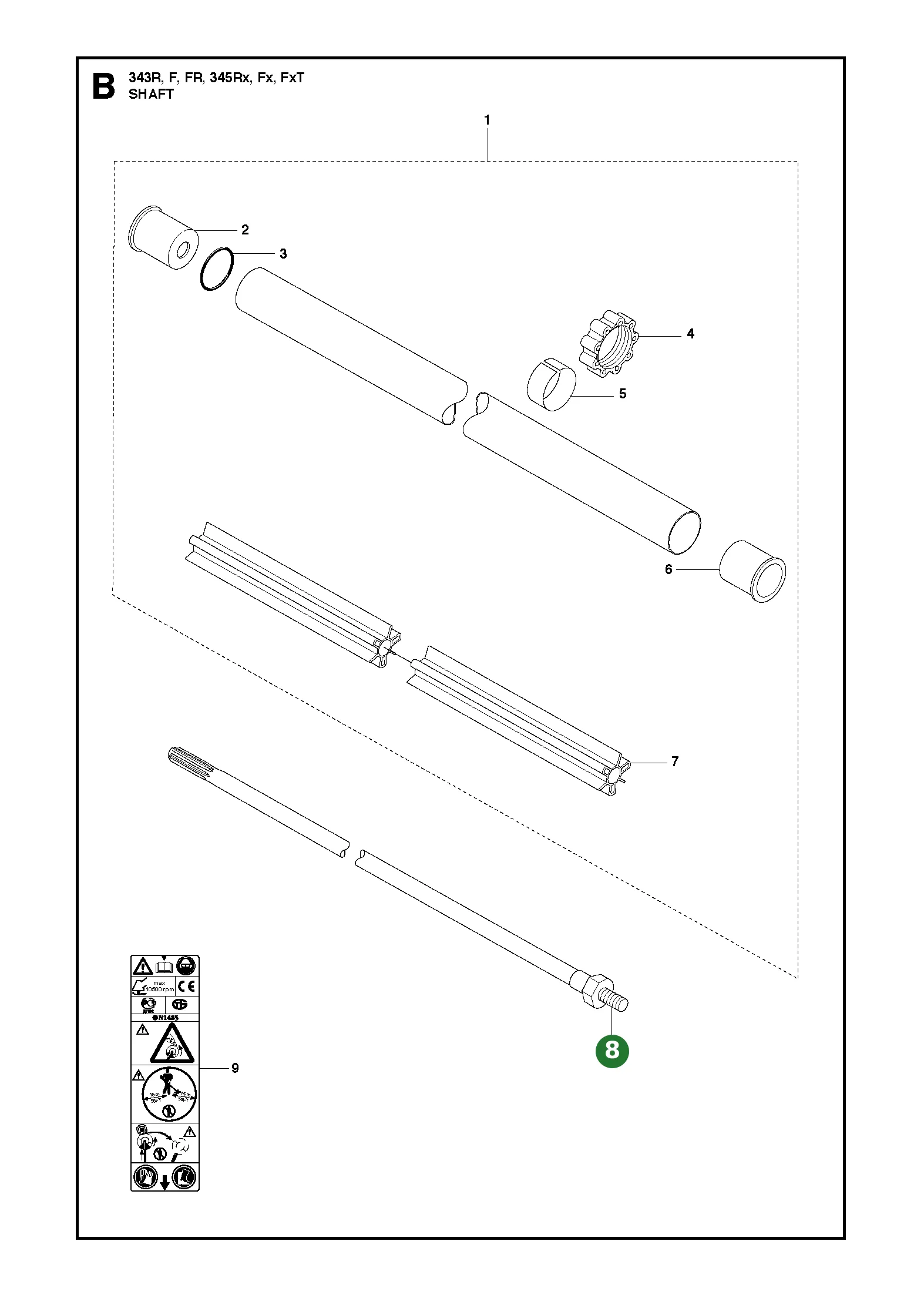

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Schaftrohr L=1354mm (Fx, FxT) (586262614) | |||
| 1 |  | Schaftrohr L=1465mm (Rx) (586262609) | ||
| 1 |  | Schaftrohr L=1384mm (FR) (586262611) | ||
| 1 |  | Abstandsscheibe Schaftrohr (544029401) | ||
| 1 |  |
O-Ring 28x2mm Schaftrohr (506110301) 28x2mm, Nitril, Schaftrohr | ||
| 1 |  |
Vibrationsdämpfer Schaftrohr (537309801) Vibrationsdämpfer. | ||
| 1 |  |
Klebeband Schaftrohr (537309702) Schaftrohr | ||
| 1 | | Abstandsscheibe Schaftrohr (544029401) | ||
| 1 |
Lagerwelle Schaftrohr (Fx, FxT, Rx) (523018801) Lagerwelle | |||
| 1 |
Lagerwelle Schaftrohr (FR) (523018803) Lagerwelle | |||
| 1 |
Antriebswelle hohl L=1401mm (Fx, FxT) (503955401) Antriebswelle im Schaftrohr. | |||
| 1 |  | Antriebswelle hohl L=1512mm (Rx) (503955402) | ||
| 1 |
Antriebswelle massiv L=1401mm (Fx, FxT) (503924401) Antriebswelle im Schaftrohr. | |||
| 1 |
Antriebswelle massiv L=1512mm (Rx) (503924402) Antriebswelle im Schaftrohr. | |||
| 1 |  |
Antriebswelle massiv L=1431mm (FR) (503924403) Antriebswelle im Schaftrohr. | ||
| 1 |
Warnaufkleber (537294707) Warnung | |||
| 1 |
Warnaufkleber (US-/Kanada-Ausführung) (537294703) Warnung |

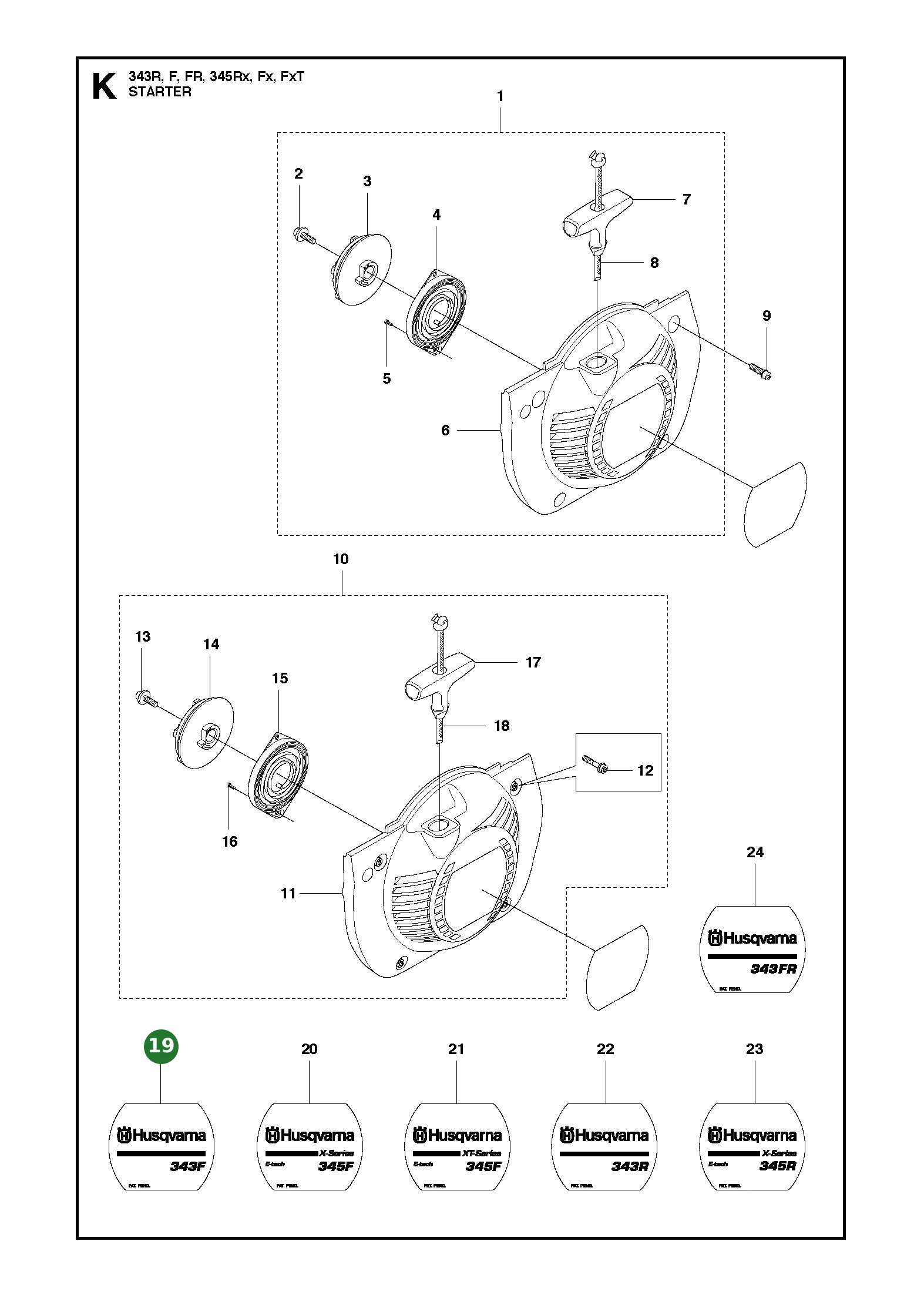

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Seilzugstarter mit unverlierbaren Schrauben (575581001) inkl. Befestigungsschrauben | ||
| 1 |  |
Schraube MT5x16 mit Scheibe (503216916) MT5x16, mit Scheibe, 10.9, TBO, IHSCT | ||
| 1 |  | Seilrolle Seilzugstarter (503957301) | ||
| 1 |  |
Federkassette Seilzugstarter (502200601) Rückholfeder, Seilzugstarter | ||
| 2 |  |
Schraube PW2.9x6.5 (503212906) PW2.9x6.5, CCRPANT, CH, TBO | ||
| 1 |  |
Startergehäuse mit unverlierbaren Schrauben (575580501) inkl. Befestigungsschrauben | ||
| 1 |  |
Startergriff (503543901) Seilzugstarter | ||
| 1 |  |
Starterseil (505305125) Seilzugstarter | ||
| 4 | |
Schraube M5x20 (503200302) M5x20, 10.9, Zn/Fe, Sicherung, IHSCFM, TBO | ||
| 1 |
Aufkleber 343F (537355901) 343F | |||
| 1 |
Aufkleber 345F X-Series E-tech (537355902) 345F, X-Series, E-tech | |||
| 1 |
Aufkleber 345F XT-Series E-tech (537355903) 345F, XT-Series, E-tech | |||
| 1 |
Aufkleber 343R (537355904) 343R | |||
| 1 |
Aufkleber 345R X-Series E-tech (537355905) 345R, X-Series, E-tech | |||
| 1 |
Aufkleber 343FR (537355914) 343FR | |||
| 1 |
Aufkleber Startergehäuse (537355915) 345FRM |

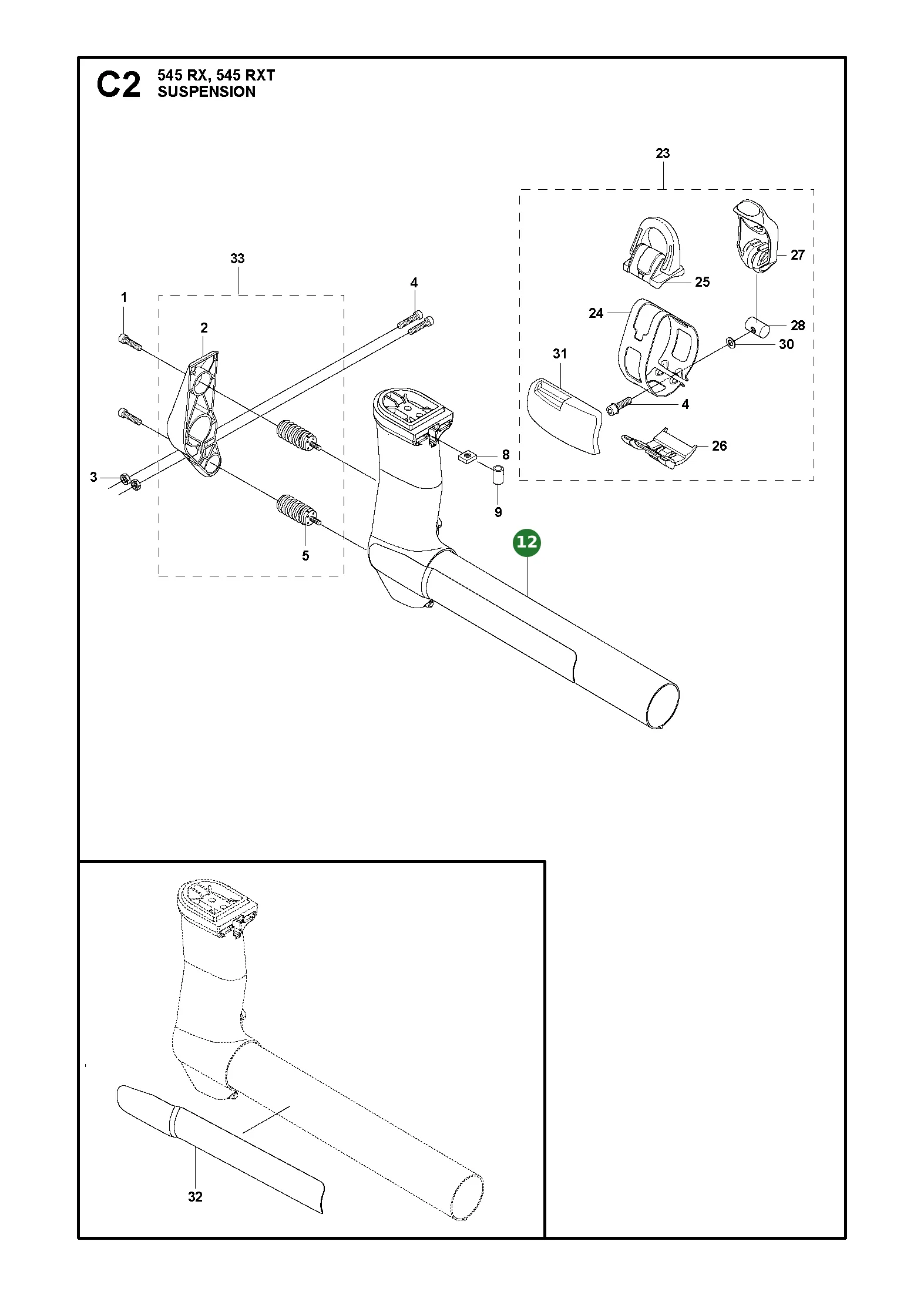

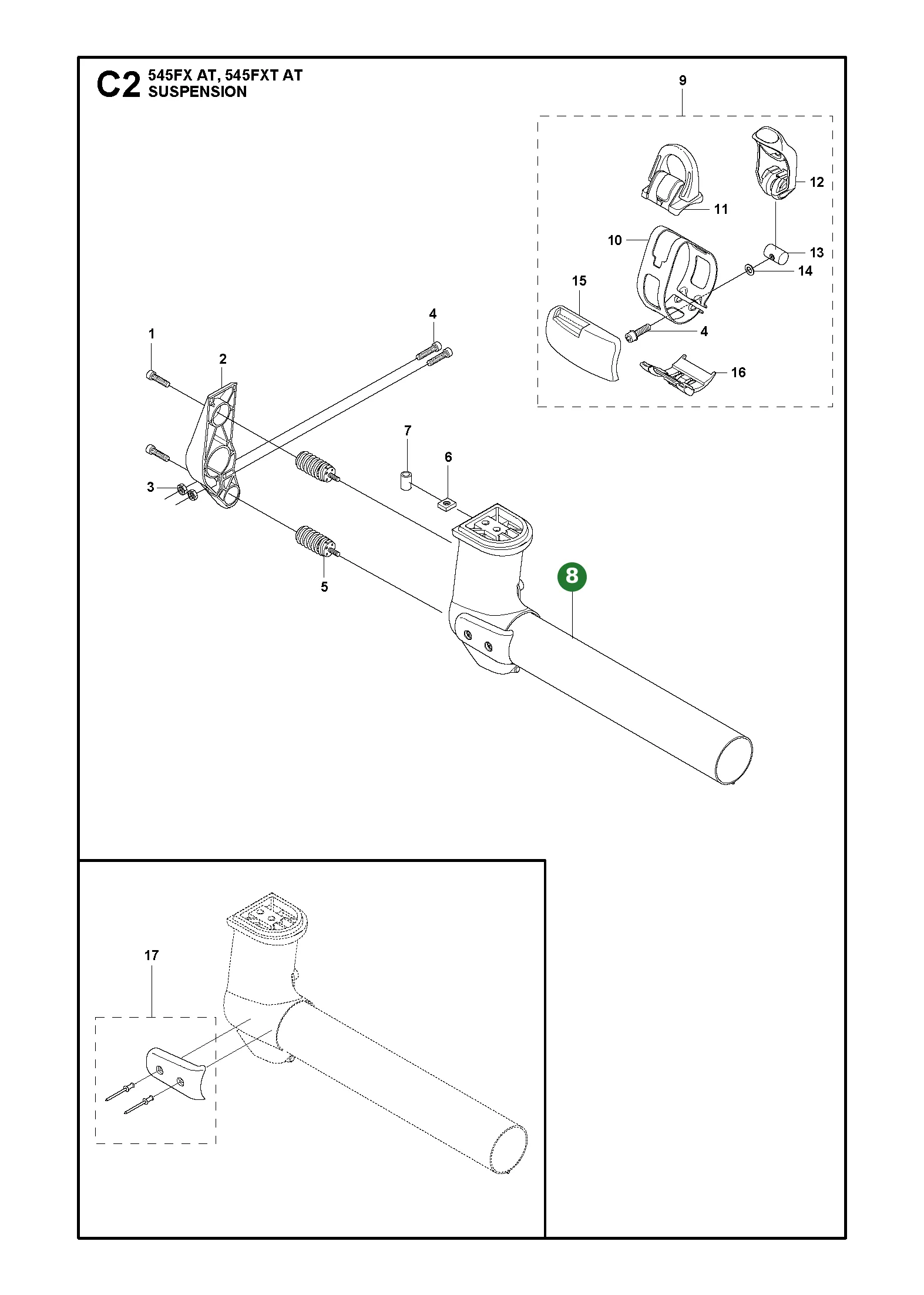

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 2 | |
Schraube M5x16 (503200216) M5x16, 12.9, TBO, IHSCFM | ||
| 1 |
Halter Vibrationsdämpfer (589015801) Aufhängung | |||
| 2 | |
Sechskantmutter M5 (503221012) M5, 6, verzinkt | ||
| 2 | |
Schraube M5x25 (503200225) M5x25, 12.9, TBO, IHSCFM | ||
| 2 |  |
Vibrationsdämpfer Aufhängung (537299701) federförmig, Aufhängung | ||
| 1 |  |
Öse Aufhängung (537201803) grau, Aufhängung | ||
| 1 |  | Band Aufhängung (537197901) | ||
| 1 |  |
Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP | ||
| 1 |
Abdeckung Ausschlagbegrenzer (503857302) Ausschlagbegrenzer, Aufhängung | |||
| 1 |  |
Führungsschiene Aufhängung (537271102) Führungsschiene. | ||
| 1 |  |
Vierkantmutter M5 (503226504) M5, Klasse 12, TBO | ||
| 1 |  | Aufhängung R/Rx/RXT (581979003) | ||
| 1 | |
Vierkantmutter M6 (502197101) M6, 8, MnPP/ZnPP | ||
| 1 |
Abdeckung Ausschlagbegrenzer (503857302) Ausschlagbegrenzer, Aufhängung | |||
| 1 |  | Aufhängung F/FR/Fx/FxT (581978901) | ||
| 1 | |
Schraube M5x20 (503200220) M5x20, 12.9, IHSCFM, TBO |
