| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Schaftrohr (521669601) #848KD35820 | |||
| 6 | Buchse (514127101) Z318011321 | |||
| 1 | Lager (515536301) Z612912120 | |||
| 1 |
Welle (515536501) Z612912210 | |||
| 1 |
Gelenkwelle (515536601) Z612912220 | |||
| 1 |
Klemme (515536701) Z612912230 | |||
| 1 |
Schraube (510475701) #0026310510 | |||
| 1 |
Bolzen Messer- und Platteneinheit (506609301) #0125230520 | |||
| 1 | Getriebegehäuse (521539801) #848BD16101 | |||
| 1 | Getriebegehäuse (515536901) #Z612913110 | |||
| 2 | Lager (579064101) | |||
| 1 |
Lager (510569701) #0600406201 | |||
| 1 |
Sicherungsring Kurbelwelle (504121001) Kurbelwelle, #0406503212 | |||
| 1 |  |
Lager Zahnradwelle 326ES (505170201) 326ES, Zahnradwelle, #0600006000 | ||
| 1 | Welle (527305701) | |||
| 1 |
Mutter (521804001) Mutter. | |||
| 1 | Antriebsritzel Winkelgetriebe (512540601) Winkelgetriebe, T314413310 | |||
| 1 |
Kugellager (516129901) #0600106000 | |||
| 1 |
Sicherungsring (516125501) #0406502612 | |||
| 1 |
Sicherungsring (516125501) #0406502612 | |||
| 1 |
Schraube (510464701) #0026010512 | |||
| 1 |
Bolzen (510449901) #0022410625 | |||
| 1 |
Werkzeughalter Ausführung A (515537401) A, Z612913240 | |||
| 1 |  |
Werkzeughalter Ausführung B (515537501) B, Z612913250 | ||
| 1 |
Bolzen (512568501) T330013410 | |||
| 1 | Griff (511639701) 848KD432H1 | |||
| 1 |
Warnaufkleber Schaftrohr (587362601) Warnhinweis | |||
| 1 |
Antriebswelle flexibel (515538201) flexibel, Z612921000 | |||
| 1 |
Antriebswelle flexibel (515538301) Z612921110 | |||
| 1 |
Abdichtung (515538401) #Z612921120 | |||
| 1 |
O-Ring Anschlusskupplung (516136501) Anschlusskupplung, #0700012018 | |||
| 1 | Rahmen (577329201) | |||
| 1 |
Druckstück Ausführung A (525918101) Ausführung A | |||
| 4 | Klammer (515502601) Z594014350 | |||
| 2 | Ring (512268801) #T114435310 | |||
| 2 | Schraube (510478401) #0026330514 | |||
| 1 |
Platte Motor (577329401) Motor | |||
| 3 |  |
Gelenk (515539101) Z612951310 | ||
| 6 | Mutter Kabelbefestigung (513355301) Kabelbefestigung, #Z161013120 | |||
| 2 | Bolzen (510451201) #0022430625 | |||
| 2 | Mutter (510486101) | |||
| 1 |
Kabel (512300401) T123514400 | |||
| 2 | Band Ausführung T (515539501) T, Z612961210 | |||
| 1 | Schalter (513344601) Z160072210 | |||
| 1 | Mutter (515539601) #Z612972230 | |||
| 1 | Halter (512274901) T115435410 | |||
| 1 | Halter Motor (577329301) Motor | |||
| 4 |
Bolzen Griffverstellung (505299501) SN 20090100001–20130499999, Z331031720 | |||
| 1 | Mutter (516075201) #0158311408 | |||
| 1 | Kraftstofftank (521743801) T115485000 | |||
| 1 |  |
Deckel (513478501) Z213385302 | ||
| 1 | Kappe (515374001) #Z457085230 | |||
| 1 | Element (513166601) Z103085141 | |||
| 1 |  |
Dichtung Tankdeckel (506744301) Tankdeckel, ringförmig, #Z450085220 | ||
| 1 |
Gelenk (521743901) T115485100 | |||
| 1 |
Gummitülle (513248301) Z140085141 | |||
| 1 | Klammer (514088501) Z306322510 | |||
| 1 | Kraftstoffschlauch (596019801) | |||
| 1 | Kraftstofftank Ausführung A (515387401) Ausführung A, Z481087000 | |||
| 1 | Klammer (514088501) Z306322510 | |||
| 2 |
Band (513315901) Z153585520 | |||
| 1 |
Band (512275001) T115437100 | |||
| 1 |  |
Bolzen M5x10 Innensechskant Abgasrohr (505169901) M5x10, Innensechskant, 326ES, #0125230510 | ||
| 1 |
Abdeckung (515538001) #Z612913910 | |||
| 1 | |
Bolzen M5x10 Innensechskant Abgasrohr (505169901) M5x10, Innensechskant, 326ES, #0125230510 | ||
| 1 | Abdeckung (521655901) 848JG061J1 | |||
| 1 | Schutz-Baugruppe (577329601) Baugruppe | |||
| 1 | Schutz (577329701) Schutzteil. | |||
| 1 | Klemme (514368601) Z354124121 | |||
| 2 | Bolzen (514363501) Z354024130 | |||
| 2 | Scheibe Motorhalter (510488001) Scheibe. | |||
| 1 |  |
Dickichtmesser 2-flügelig Ø330mm (546380301) 2-flügelig, Ø330mm | ||
| 2 |
Klemme Griffbügel und Schaftrohr (521539201) Griffbügel oder Schaftrohr, 848BC059L0 | |||
| 1 | Hebel (521530101) 8488R30022 | |||
| 1 |
Griff (512540901) T314414300 | |||
| 3 |
Griff (512540901) T314414300 | |||
| 3 |
Schraube (510462101) #0026000530 | |||
| 3 |
Scheibe (510488901) #0029220510 | |||
| 1 |
Mutter Griffhalter oben (505172301) oberer Griffhalter, 326ES, #0028010504 | |||
| 1 |
Pfeilaufkleber Schaftrohr (505295801) Pfeilmarkierung, Schaftrohr, Z355311550 | |||
| 2 |
Schwertschutz Führungsschiene (537129904) Schwertschutz für die Führungsschiene. | |||
| 1 | Scheibe (510488301) #0029021435 | |||
| 2 | Platte (511261001) #848E3A35K0 | |||
| 2 | Schraube (510478601) #0026330520 | |||
| 1 | Rahmen (577329101) | |||
| 1 | Werkzeugsatz (597755501) | |||
| 1 |
L-Schlüssel (505311901) #0900700425 | |||
| 1 |
Doppel-Maulschlüssel (506615001) Z354091120 | |||
| 1 |
Schraubendreher Schlitz (506689501) Schraubendreher als Zubehör. | |||
| 1 |
Steckschlüssel 17x19 (514125901) 17x19, Z314491160 |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |
Zylinder (515361401) Z450012110 | |||
| 4 |
Bolzen Zylinderbefestigung (513412501) Zylinderbefestigung, 4 Stk., Z185012130 | |||
| 1 |  |
Zylinderfußdichtung (510064301) Zylinderfuß, 143RII, Z450013120 | ||
| 1 | Kurbelgehäuse (585565201) Kurbelgehäuse für den Motor. | |||
| 3 |
Passstift Kurbelgehäuse (505296101) Stift | |||
| 1 |  |
Dichtung Kurbelgehäuse (505296401) Kurbelgehäuse, Z450021140 | ||
| 2 | Kugellager Kurbelwelle (597610701) | |||
| 1 |  | Wellendichtring Kurbelwelle (504121501) | ||
| 1 |  |
Wellendichtring Kurbelwelle (505296701) #Z165021220 | ||
| 4 |
Bolzen unterer Griffhalter (506609401) unterer Griffhalter, bis Seriennummer 20180499999, #0125230530 | |||
| 1 |
Sicherungsring Kurbelwelle (504121001) Kurbelwelle, #0406503212 | |||
| 1 |  |
Kolben (505296901) Z450041110 | ||
| 2 |  |
Kolbenring (510917901) #8488C40300 | ||
| 1 |
Kolbenbolzen (522639301) 8488BA3300 | |||
| 2 |  |
Sicherungsring Kolbenbolzen (516283001) Kolbenbolzen, #Z130041320 | ||
| 1 |  |
Nadellager Pleuel (505297301) Pleuelauge, T210041410 | ||
| 2 |
Anlaufscheibe Pleuel (513752401) Pleuelauge, beidseitig, Z285041510 | |||
| 1 |
Kurbelwelle mit Pleuel (585153001) inkl. Pleuel | |||

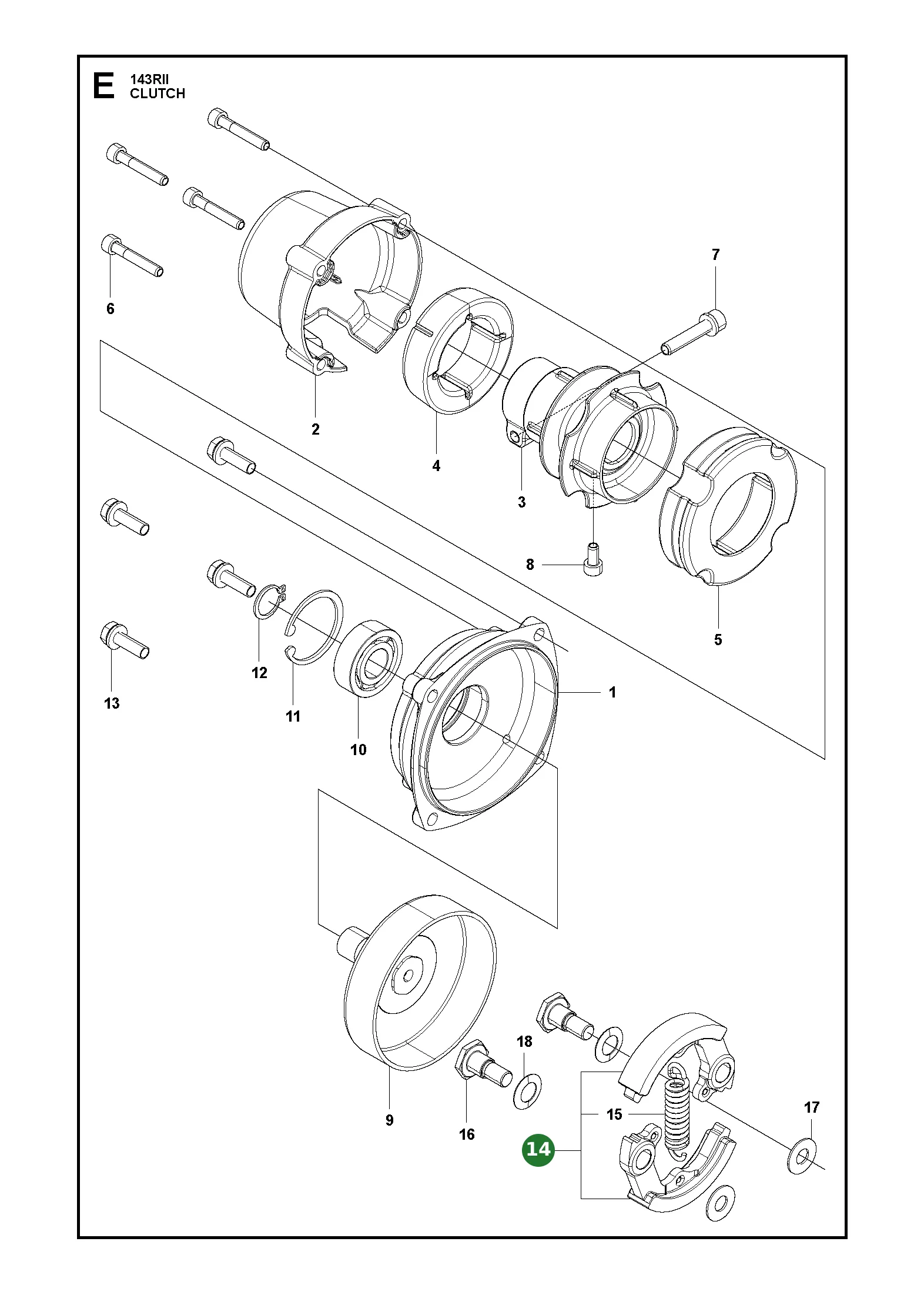

| 2 | Fliehkraftkupplung (599764701) | |||
| 1 |
Zugfeder Fliehkraftkupplung (599764801) Kupplung | |||
| 2 |  |
Schraube Kupplungsbacke (505297801) Kupplungsbacke, 2 Stk., Z120051211 | ||
| 2 |
Scheibe Kupplungsbacke außen (505298001) außen, Kupplungsbacke, 2 Stk., Z120051230 | |||
| 2 |
Scheibe Kupplungsbackenschraube (505298101) Kupplungsbackenschraube, 2 Stk., Z120051241 | |||
| 1 |
Rotor (521743401) T115371110 | |||
| 1 |

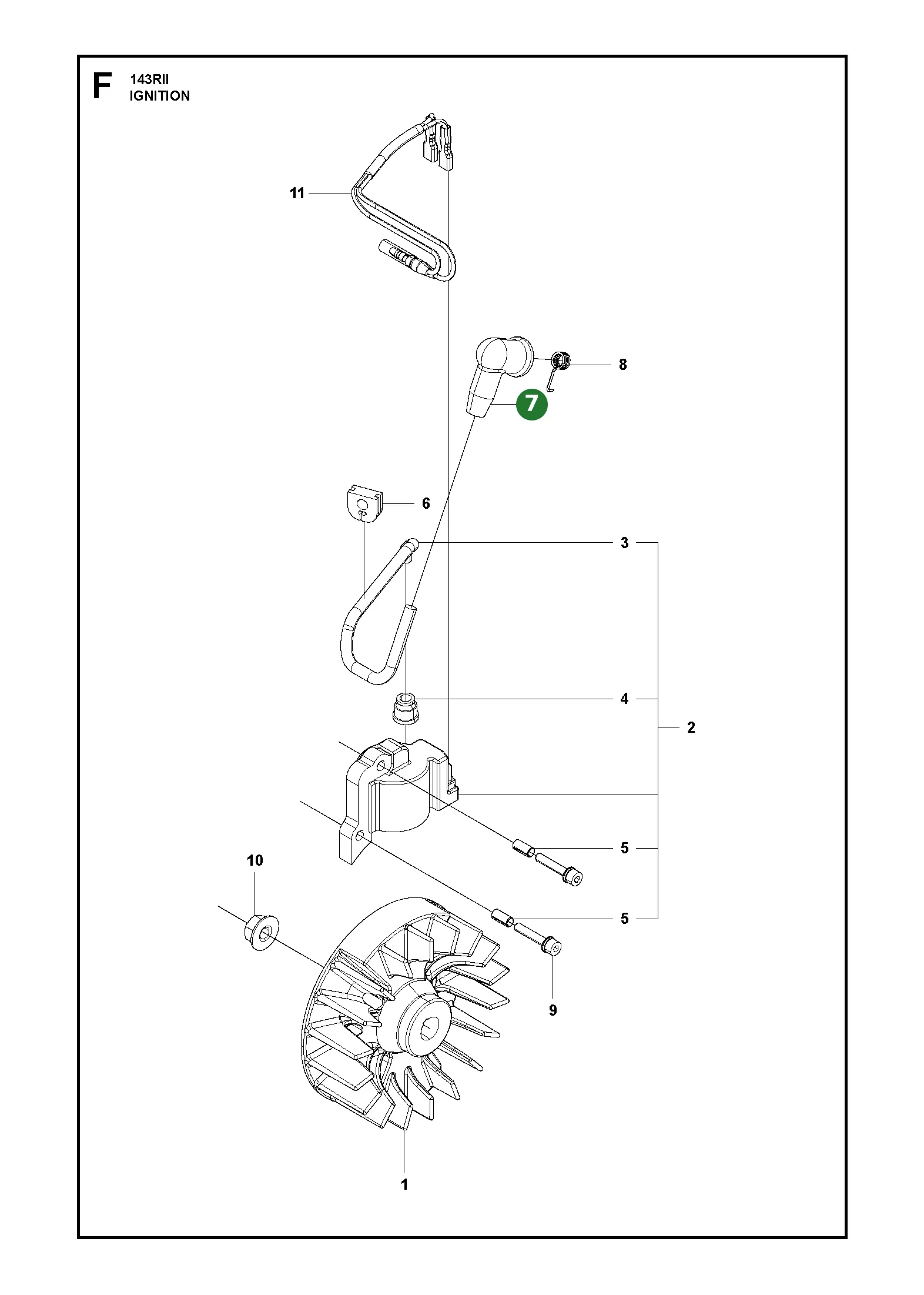

Zündspule Ausführung A (512277801) Ausführung A, T116271200 | |||
| 1 |
Zündkabel (505298401) Hochspannung, Z450071220 | |||
| 1 |
Kappe Zündmodul (505042801) Zündmodul, #Z261671320 | |||
| 2 | Stift (521743701) T115371250 | |||
| 1 |
Gummitülle Zündkabel (515415301) Zündkabel, #Z550072130 | |||
| 1 |  |
Kappe Zündkerzenstecker abgewinkelt (505298801) Zündkerzenstecker, #Z550072110 | ||
| 1 |
Feder (515415201) Z550072120 | |||
| 1 | Rohr (521749501) T151271320 | |||
| 2 |
Bolzen (514233801) Z335014150 | |||
| 1 |
Mutter Schwungrad (504118001) Schwungrad, #Z165043230 | |||
| 1 |  |
Scheibenfeder Kurbelwelle (506689401) Kurbelwelle, #Z100043240 | ||
| 1 |
Schalldämpfer (515369901) Z455015110 | |||
| 1 |
Bolzen Schalldämpfer lang (505299401) Schalldämpfer, #0125230565 | |||
| 2 |
Bolzen Griffverstellung (505299501) SN 20090100001–20130499999, Z331031720 | |||
| 1 |
Dichtung Schalldämpfer (526522801) Dichtung. | |||
| 1 |
Schutzblech Schalldämpfer (505299701) Schalldämpfer, #Z450015221 | |||
| 1 |
Schraube Schutzblech (505299801) Schutzblech, #0026390514 | |||
| 4 |
Bolzen Kurbelgehäuse (505300201) Kurbelgehäuse, 4x, Z331012281 | |||
| 1 |
Befestigungsplatte Kurbelgehäuse (505300401) Kurbelgehäuse, #Z450031210 | |||

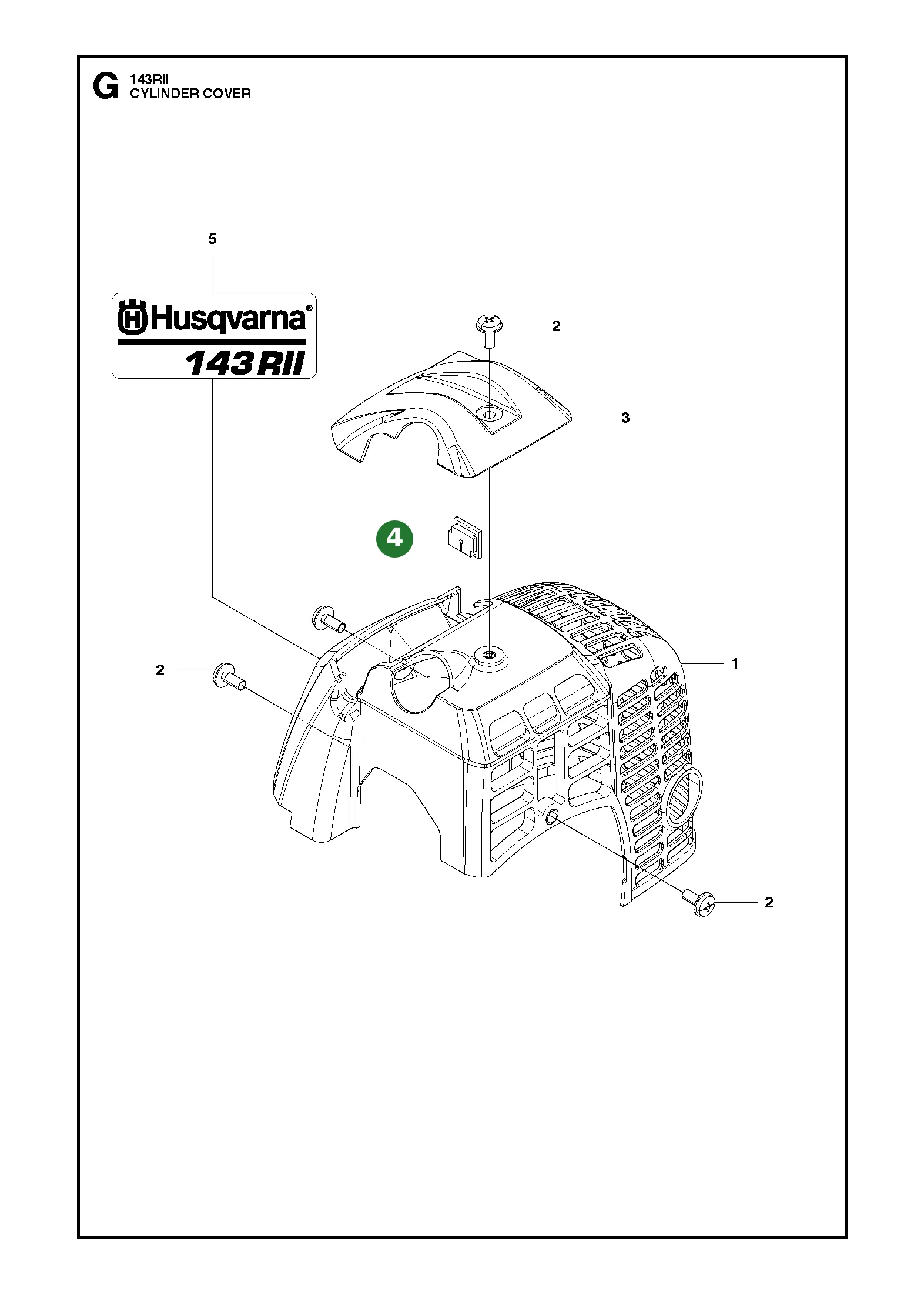

| 1 | Motorabdeckung (577328101) Motorbereich | |||
| 4 |
Schraube Zylinderabdeckung (505300601) Z450032120 | |||
| 1 |
Schutz Zylinderabdeckung oben (505301101) 848G8K31C0 | |||
| 1 |  |
Zündkerze RCJ6Y (503235109) M14x1.25, RCJ6Y | ||
| 1 |
Gummitülle Zylinderabdeckung (505301301) Z185272121 | |||
| 1 | Kabel (521743601) T115371240 | |||
| 1 |
Klemme (521525101) Dämpferhalter, #8488K40010 | |||
| 1 |  |
Seilzugstarter (515366901) RECOIL-A, #Z450075100 | ||
| 1 |  |
Seilrolle Seilzugstarter (504114701) Z450075120 | ||
| 1 |  |
Schraube Starter-Seilrolle (515367101) Starter-Seilrolle, #Z450075150 | ||
| 1 |  |
Rückholfeder Seilzugstarter (504115001) Rückholung, Z185075130 | ||
| 1 |
Ring Starter-Seilrolle (504114601) Starter-Seilrolle, #Z450075180 | |||
| 1 |  |
Mitnehmerarm Seilzugstarter (504114801) Mitnehmer, Z450075190 | ||
| 1 |
Starterseil (505302801) Starter, Z450075160 | |||
| 1 |  |
Startergriff (505303401) Z114075320 | ||
| 1 |  |
Stopperplatte Startergriff (504114001) Startergriff, Z550075170 | ||
| 1 |  |
Seilrolle Seilzugstarter außen (504114401) außen, #Z450075210 | ||
| 4 |
Schraube Startergehäuse (505304401) Startergehäuse, 4 Stk., Z450075511 | |||
| 1 |
Ring Starter-Seilrolle (505304601) Starter-Seilrolle, #Z470075310 | |||
| 1 |
Isolator (515369801) Z455013160 | |||
| 1 |  |
Dichtung Ansaugisolator motorseitig (505304901) motorseitig, Ansaugisolator, #848G6014B1 | ||
| 1 |
Dichtung (515369701) Z455013130 | |||
| 1 | Vergaser (596139701) | |||
| 1 |
Kappe (513369801) #Z165081122 | |||
| 1 |
Kappe (513192101) #Z114181120 | |||
| 1 | Feder Gashebel (513231801) Z133581060 | |||
| 1 |
Drosselklappe (515370401) #Z455081150 | |||
| 1 | Feder (521730801) RECEIVE, #T101281070 | |||
| 1 |
Einstellnadel Vergaser (515370501) #Z455081210 | |||
| 1 | Klammer (513165201) Z10308100016 | |||
| 1 | Düse (513357501) Z162081230 | |||
| 1 | Düse (513357601) Z162081240 | |||
| 1 |
Einstellschraube (513682901) Z275181250 | |||
| 1 |
Feder (513370401) Z165081260 | |||
| 1 | Schwimmkörper (513232201) Z133581180 | |||
| 1 |
Dichtung Vergaserbereich (513245901) #Z140081320 | |||
| 1 | Kammer (513245801) Z140081310 | |||
| 1 | Scharnier (513246001) Z140081340 | |||
| 1 | Kolbenbolzen (513246101) Z140081350 | |||
| 1 |
Nadelventil (513246301) #Z140081361 | |||
| 1 | Ring (513246601) #Z140081540 | |||
| 1 |
Kraftstoffhahn (513251701) Z140381500 | |||
| 1 | Schraube (513246801) Z140081650 | |||
| 1 | Dichtung Vergaserbereich (513246901) #Z140081660 | |||
| 2 | Schraube (510464101) #0026010410 | |||
| 1 | Rohr (515370701) Z455081710 | |||
| 2 |
Schraube (510464201) #0026010412 | |||
| 2 | Schraube (510483201) #0026390565 | |||
| 1 |
Luftfiltergehäuse (577328301) Luftfiltergehäuse | |||
| 1 | Halter Luftfiltergehäuse (577328401) Luftfiltergehäuse | |||
| 1 | Filterdeckel Luftfilter (577328501) Luftfilter | |||
| 1 | Element (513259301) Z141882130 | |||
| 1 |
Sieb (513247701) #Z140082141 | |||
| 2 | Schraube (515370801) Z455082150 | |||
| 1 | Aufkleber (513185301) | |||
| 1 | Klemme (513494601) Z219386150 | |||
| 1 | Aufkleber Namenskennzeichnung (577331701) Name | |||
| 1 | Aufkleber Seilzugstarter (577331801) Seilzugstarter | |||
| 1 | Kabel (510939001) 8488P20060 | |||
| 1 |
Gehäuse (521743301) T115331101 | |||
| 1 |
Abdeckungsgehäuse (548846701) Abdeckungsbaugruppe | |||
| 1 | Kugellager Getriebegehäuse (529269801) | |||
| 1 |  |
Sicherungsring Lager (506609901) #0406502812 | ||
| 1 |  |
Kupplungstrommel (591443601) Fliehkraftkupplung | ||
| 1 |  |
Sicherungsring Ritzel (516124101) Antriebsritzel, #0406401210 | ||
| 1 |
Arm Anschlag (512527001) Anschlag | |||
| 1 |
Schutz (505296201) Z450022110 | |||
| 1 |
Schraube Schutzblech (505299801) Schutzblech, #0026390514 |
