ORIGINAL GARDENA LADETURM / LADESTATION TURM
GARDENA SILENO CITY / LIFE / MINIMO
Kompletter Ersatz-Ladeturm mit integrierter Elektronik: enthält die Platine der Ladestation, die F-Signal-Spule sowie die Ladekontakte. Ideal, wenn die Elektronik der Ladestation defekt ist oder Fehlermeldungen auftreten.
Wichtiger Hinweis: Bitte nicht versuchen, den Ladeturm zu öffnen oder die Platine zu tauschen – die Elektronik ist fest vergossen.
Typische Symptome – wann dieses Ersatzteil passt:
- Die Ladestation leuchtet/blinkt rot.
- Die Ladestation blinkt blau, obwohl der Begrenzungsdraht geprüft und in Ordnung ist.
- Die Ladestation funktioniert nicht mehr bzw. das Schleifensignal wird nicht aufgebaut.
- Der Roboter lädt nicht mehr, obwohl Anschlussleitung und Netzteil funktionieren.
Hinweis zum Einbau (Pairing)
Nach der Installation müssen Sie den Roboter mit dem neuen Ladeturm verheiraten. Im Folgenden haben wir die Schritte für Sie kurz zusammengefasst:
Voraussetzung: Die LED am Ladeturm leuchtet dauerhaft grün, der Mäher steht in der Station (ggf. PIN eingeben).
Am Gerät (SILENO City / SILENO Life)
- Wählen Sie am Mäher die folgenden Menüoptionen nacheinander aus:
Menü → Sicherheit → Erweitert → Neues Schleifensignal - Folgen Sie den Anweisungen auf dem Display und warten Sie, bis die Kopplung abgeschlossen ist.
Per GARDENA Bluetooth App (z. B. Minimo & BT-fähige City/Life)
- Bluetooth am Smartphone aktivieren.
- App öffnen → mit dem Mäher verbinden.
- Generieren Sie wie folgt das neue Schleifensignal:
Einstellungen → Ladestation/Schleifensignal → Neues Schleifensignal erzeugen und den Anweisungen folgen.
Hinweis: Falls das Pairing fehlschlägt, stellen Sie bitte sicher, dass die Station grün leuchtet (kein ECO-Blinken) und alle Leitungen korrekt angeschlossen sind.

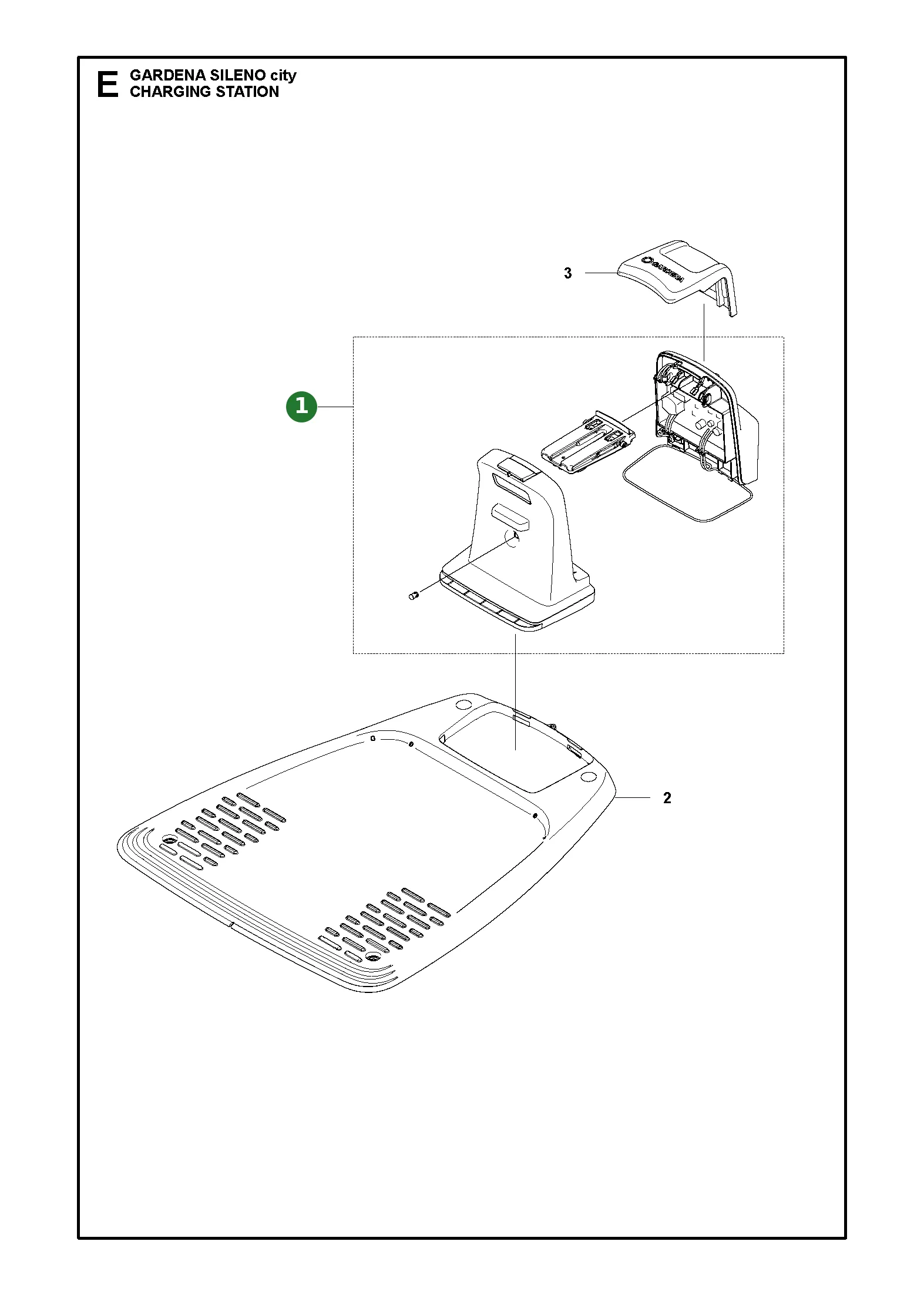

Lieferumfang
- Ladeturm als Komplettteil inkl. Elektronik/Platine, F‑Signal‑Spule und Ladekontakten.
- Nicht enthalten: Bodenplatte und Abdeckung („Hut“) – separat erhältlich (siehe unten)
Kompatibilität (GARDENA Mähroboter):
- GARDENA SILENO City (Alle Flächenleistungen)
- GARDENA smart SILENO City (Alle Flächenleistungen)
- GARDENA SILENO Life (Alle Flächenleistungen)
- GARDENA smart SILENO Life (Alle Flächenleistungen)
- GARDENA SILENO Minimo (Alle Flächenleistungen)
- GARDENA smart SILENO Minimo (Alle Flächenleistungen)
Komplette Ladestation gewünscht?
Stellen Sie die Station selbst zusammen oder wählen Sie ein fertiges Kit:
Damit Sie nicht lange suchen müssen, haben wir Ihnen das wichtigste Zubehör zum Ladeturm herausgesucht und hier aufgeführt:
Zubehör zum Ladeturm
- Abdeckung („Hut“):
- Bodenplatte:
- Netzteil:
- Anschlussleitungen / Stromleitungen:
- Schrauben für die Befestigung
- Kabel-Marker / Aufkleber
Artikelnummern
Husqvarna / Gardena Artikelnummer: 547459001 (5474590-01)
Ersetzt Artikelnummer: 593246402 (5932464-02), 593246403 (5932464-03), 593317701 (5933177-01), 589625002 (5896250-02)
FAQs & Tipps zum GARDENA Ladeturm
Ist der GARDENA Ladeturm mit meinem Modell kompatibel?
Ja – für alle Baujahre der GARDENA SILENO City, SILENO Life, SILENO Minimo.
So finden Sie Ihr Modell: Bezeichnung direkt am Mäher oder auf dem Typenschild/Produktaufkleber.
LED aus oder ungewöhnliches Blinken – Kurz-Check
- Steckdose testen (z. B. mit Föhn) und Netzteil korrekt einstecken.
- Netzteil testweise direkt an die Station anschließen, um die Anschlussleitung auszuschließen.
- Kabel/Stecker an der Station prüfen: fest eingesteckt, keine losen oder grün/weißen (korrodierten) Kontakte.
Ergebnis: Bleibt das Verhalten unverändert, sind meist Ladeturm oder Netzteil defekt. Beide sind bei uns erhältlich; nicht benötigte Teile können zu uns retourniert werden.
Hilft der neue Ladeturm bei blau blinkender LED?
Blaues Blinken deutet häufig auf eine Unterbrechung der Außenbegrenzung hin (Verbinder, Stecker, Kabelbruch).
Schnelltest: Die zwei Klemmen der Außenbegrenzung an der Station mit einem kurzen Kabel überbrücken (Leitung simulieren).
Grün → Fehler liegt in der Außenbegrenzung im Garten.
Weiter blau → Testkabel prüfen; wenn ok, ist die Platine im Ladeturm wahrscheinlich defekt.
ECO-/Standby-Modus (grün blinkende LED) – Erklärung & Tests
Ist der ECO-Modus aktiv, schaltet die Ladestation das Schleifensignal ab, solange der Mäher in der Station steht. Die LED an der Station blinkt grün. In diesem Zustand kann der Mäher nur in der Ladestation gestartet werden (nicht draußen im Arbeitsbereich).
Wichtig: Befindet sich der Mäher im ECO-Modus, muss vor dem Herausnehmen aus der Station die STOP-Taste gedrückt werden – sonst lässt er sich im ECO-Modus außerhalb der Station nicht starten.
Für Tests ECO kurz deaktivieren (Bezeichnungen je Modell leicht abweichend): Am Mäher ins Menü Einstellungen → Installation → ECO-Modus und ausschalten. Danach sollte die Stations-LED dauerhaft grün leuchten.
Hinweis: Wenn die LED nicht leuchtet oder anderes Blinkmuster zeigt, siehe LED aus oder ungewöhnliches Blinken – Kurz-Check.
Die LED leuchtet/blinkt rot – was tun?
Rot (blinkend/leuchtend) ist ein starker Hinweis auf einen defekten Ladeturm. In der Praxis ist dieser in den meisten Fällen die Ursache – der Austausch des Ladeturms wird hier Abhilfe schaffen.
Unterschied: Ladeturm vs. komplette Ladestation
- Ladeturm: Elektronik/Platine, F-Signal-Spule, Ladekontakte (dieser Artikel).
- Komplette Ladestation: Ladeturm + Bodenplatte + Abdeckung („Hut“) + Montagezubehör (siehe Kits).
Muss ich Bodenplatte und Abdeckung („Hut“) mitwechseln?
In der Regel nein – vorhandene Teile können weiterverwendet werden, sofern unbeschädigt. Bei brüchigen/porösen Teilen empfehlen wir den Austausch (siehe Zubehör).
Nach dem Tausch lädt der Mäher immer noch nicht – Checkliste
-
Leuchtet die LED am Ladeturm? (Kontrollleuchte)
• Aus oder unklar → siehe Abschnitt LED aus oder ungewöhnliches Blinken – Kurz-Check.
• Grün blinkend → meist ECO/Standby, für Tests ECO deaktivieren.
• Grün dauerhaft → Installation ok, weiter mit „Neues Schleifensignal“. - Sitz prüfen: Steht der Mäher korrekt in der Station, berühren sich die Kontakte?
- Stromweg prüfen: Netzteil in funktionierender Steckdose, Anschlussleitung fest verbunden?
- Kontaktpflege: Kontakte an Mäher/Station sauber und trocken? Bei Bedarf vorsichtig reinigen.
Kann ich nur die Platine tauschen?
Bei SILENO City/Life/Minimo ist die Elektronik im Ladeturm vergossen und nicht zerstörungsfrei tauschbar – daher Lieferung als komplette Baugruppe.
Platine sichtbar prüfen?
SILENO City / Life / Minimo: Keine Sichtprüfung möglich – die Elektronik ist im Ladeturm vollständig vergossen und nicht zerlegbar.
Was Sie trotzdem prüfen können (ohne Öffnen):
- LED-Status am Ladeturm: grün dauerhaft / grün blinkend (ECO) / rot / aus – siehe LED aus oder ungewöhnliches Blinken – Kurz-Check.
- Steckverbindungen außen: Netzteilstecker und Anschlussklemmen auf festen Sitz, Feuchtigkeit und Korrosion prüfen.
- Ladekontakte: sauber, trocken, leicht federnd? Bei Bedarf vorsichtig reinigen.
Ergebnis: Sind Steckverbindungen/Kontakte in Ordnung und die LED zeigt keinen Normalzustand, bleibt in der Regel der Austausch von Ladeturm oder Netzteil.
Muss ich Bodenplatte und Abdeckung („Hut“) mitwechseln?
Nein, vorhandene Teile können i. d. R. weiterverwendet werden, wenn sie unbeschädigt sind. Bei brüchigen/porösen Teilen empfehlen wir den Austausch (siehe Zubehör).
