Husqvarna 525LK | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell 525LK von Husqvarna. Wähle die passenden Teile direkt...

Hier findest Du Original-Ersatzteile für Dein Modell 525LK von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna 525LK (Explosionszeichnung)

Nr.	Anzahl im Gerät		Artikel
	2		Schraube St4.2x12 Armschutz (503213512)
	1		Armschutz (576404501)
	1		Bolzen (577815401)
	1		Zylinderabdeckung Kupplungsgehäuse (592621301) To be used with 576404101 Housing clutch
	1		Zylinderabdeckung Kupplungsgehäuse (592621302) To be used with 588567701 Housing clutch
	1		Hitzeschutz Schalldämpfer (597672101)
	1		Bolzen (577815401)
	1		Bolzen (577815401)
	1		Knopf Luftfilterdeckel Grau (576992402)
	1		Luftfilterdeckel (us-ausführung) (578408801) US
	1		Luftfilterdeckel (581047301)
	3		Schraube (544256801)
	1		Abdeckung Kupplungsgehäuse Oben (577848201)
	1		Abdeckung Kupplungsgehäuse Unten (577848101)
	1		Modellaufkleber (579445813) 525LK

Nr.	Anzahl im Gerät		Artikel
	1		Seilrollen-satz Seilzugstarter (596330401)
	2		Sicherungsclip Sperrklinke (501939001)
	2		Torsionsfeder Sperrklinke (596330801)
	2		Sperrklinke Seilzugstarter (596330501)
	1		Seilzugstarter (596249001) US-Ausführung, ohne Dämpfungsfeder
	1		Seilzugstarter Mit Dämpfungsfeder (577849201)
	1		Schraube Seilzugstarter (521600001)
	1		Riemenscheibe Seilzugstarter (576401201) Seilzugstarter, nicht für US-Ausführung
	1		Dämpfungsfeder Seilzugstarter (577134101) Dämpfer, nicht für US-Ausführung
	1		Starterseil (577848701)
	1		Starterseil D=3.5mm (596248901) D=3.5mm, US-Ausführung
	1		Seilrolle Seilzugstarter (577848801)
	1		Seilrolle Seilzugstarter (596247701) Seilzugstarter, US-Ausführung
	1		Rückholfeder Seilzugstarter (596248601)
	1		Startergriff (575489501)
	3		Bolzen (577815401)
	1		Aufkleber Logo Startergehäuse (596448901)

Nr.	Anzahl im Gerät		Artikel
	1		Gashebel-baugruppe Mit Tpe-griff (578279502) mit TPE, LK, RJD, LST Australien
	1		Schalter Bediengriff (537419001)
	5		Schraube Bediengriff (575960501)
	1		Griffhälfte Rechts Soft-grip (544100202) rechts, Soft-Grip, LK, RJD, LST Australien
	1		Gashebelsperre (503878001)
	1		Gashebel Innen (503918101)
	1		Vibrationsdämpfer (503961401)
	1		Griffhälfte Links Soft-grip (544100302) links, Soft-Grip, LK, RJD, LST Australien
	1		Rückholfeder Gashebel (544100801)
	1		Gashebel Außen (503877903)
	2		Gummidämpfer Naturfarben (544101702) Gummi, naturfarben, LK, RJD, LST Australien
	1		Sechskantmutter M5 (731231401)
	1		Halter Gummidämpfer (544112101)
	1		Bolzen (506689001)
	1		Kabelsatz Gashebel-baugruppe (578279601)
	1		Kurzschlusskabel Griffschalter (502531601)
	1		Gaszug (578867801)

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (576405106)
	1		Kraftstoffschlauch (596630402)
	1		Kraftstoffschlauch (597967305) US
	1		Clip Kraftstoffschlauch (506707001)
	1		Kraftstofffilter (503443201)
	1		Tankdeckel (579645713)
	1		Gleitplatte Kraftstofftank (576404901)
	1		Bolzen (577815401)

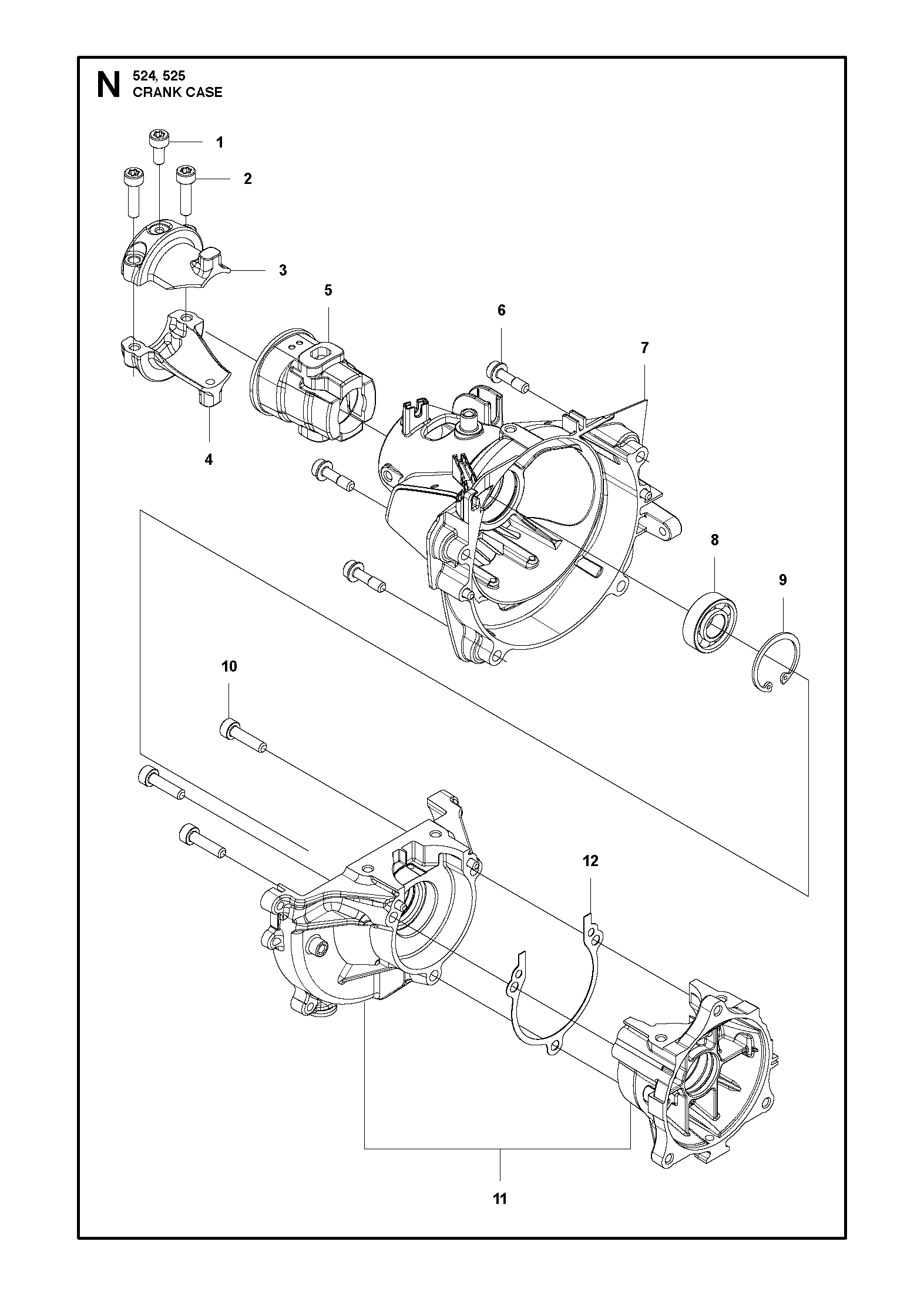

Nr.	Anzahl im Gerät		Artikel
	1		Befestigungsschraube (529268101)
	2		Bolzen Halter (577942001)
	1		Halter Oben M5x0.8 (576420702)
	1		Halter Unten (576420802)
	1		Gummipuffer Oben (576420501)
	4		Bolzen (577815401)
	1		Kupplungsgehäuse (588567701)
	1		Lager Kupplungsgehäuse (525953201)
	1		Sicherungsring Lager (506609901)
	3		Schraube (504114301)
	1		Kurbelgehäuse (581308602)
	1		Dichtung Kurbelgehäuse (576399502)

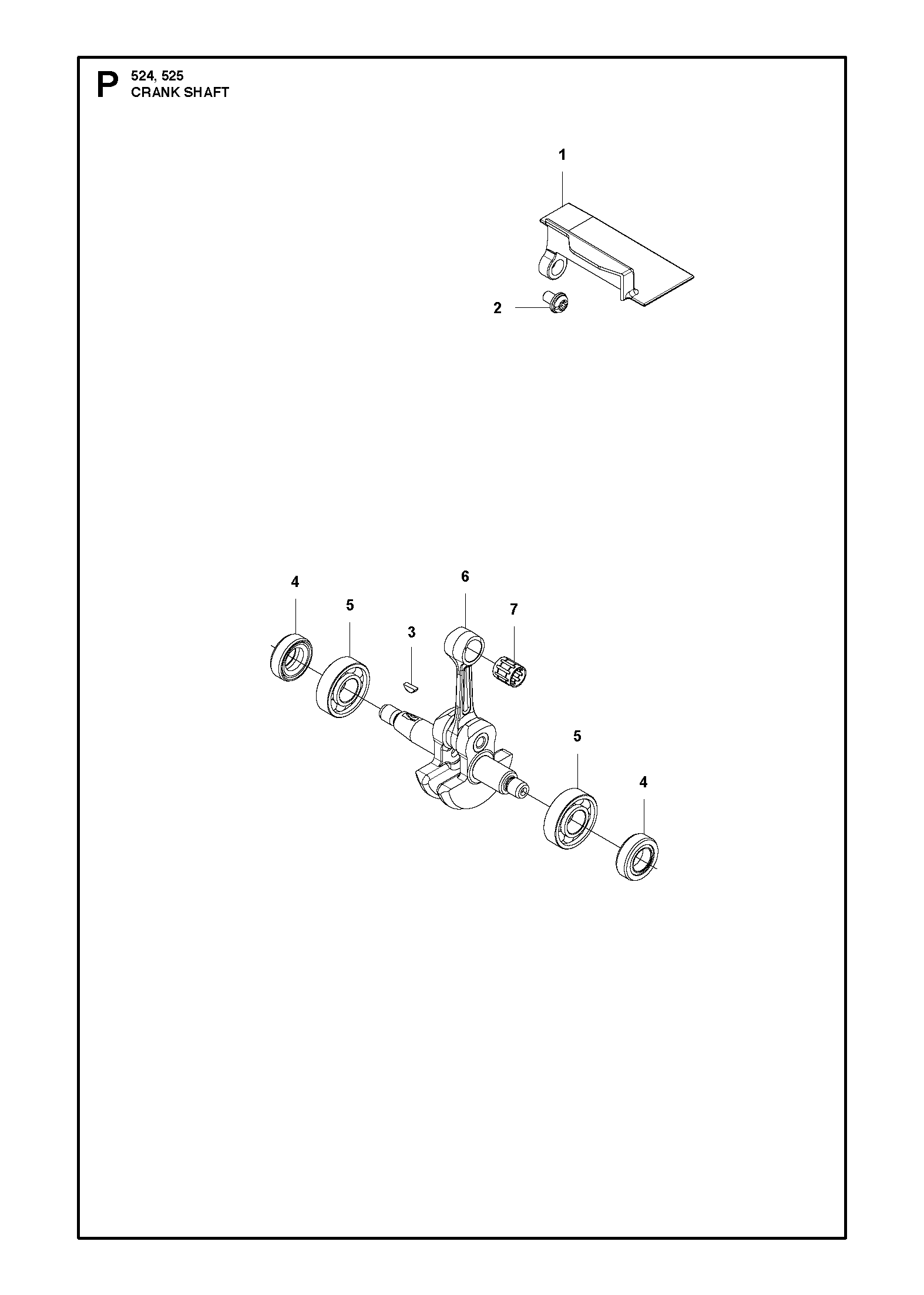

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpferplatte (576404601)
	1		Schraube (544256801)
	1		Scheibenfeder Kurbelwelle (506689401)
	2		Wellendichtring Kurbelwelle (504121501)
	2		Kugellager Kurbelwelle (597648101)
	1		Kurbelwelle Mit Pleuel (586656602)
	1		Nadellager Kolbenbolzen (576402701)

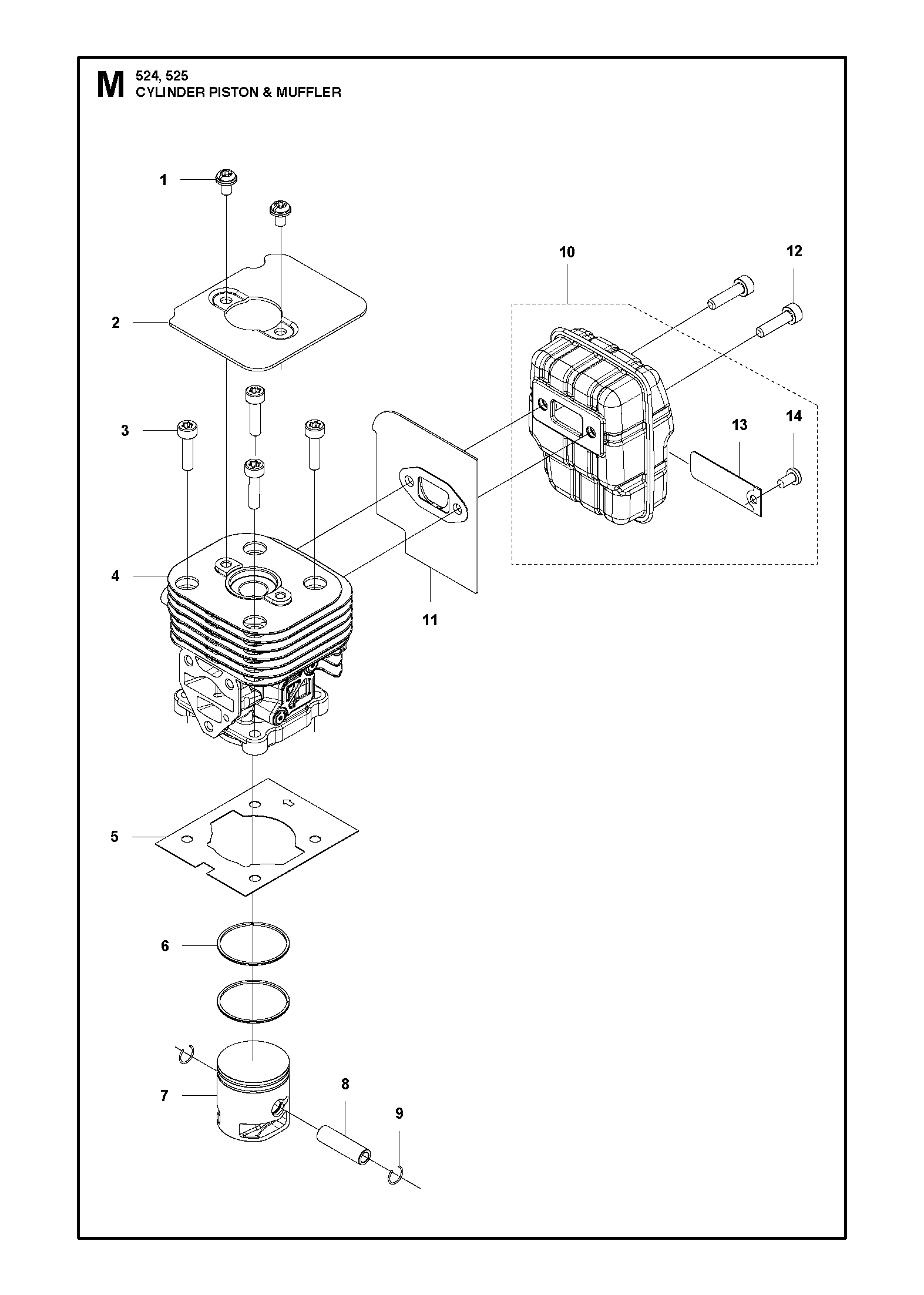

Nr.	Anzahl im Gerät		Artikel
	1		Motor-kurzblock (596940601)
	2		Schraube (544256801)
	1		Platte Zylinder (578785301)
	4		Schraube (504114301)
	1		Zündkerze (590710101)
	1		Auspuffdichtung (578408101)
	1		Ersatzteil-kit Zylinder Und Kolben (588098202)
	1		Dichtung Zylinderfuß (576398702)
	2		Kolbenring (506618101)
	1		Kolben (577917401)
	1		Kolbenbolzen (505040701)
	1		Nadellager Kolbenbolzen (576402701)
	2		Sicherungsring Kolbenbolzen (505045201)
	1		Ersatzteil-kit Kolben (588098102)
	1		Zylinder (577979001)
	1		Dichtung Luftfilteranschluss (577882402)
	1		Dichtung Ansaugstutzen (576399102)
	1		Dichtung Ansaugisolator (576398901)
	2		Wellendichtring Kurbelwelle (504121501)
	2		Kugellager Kurbelwelle (597648101)
	1		Scheibenfeder Kurbelwelle (506689401)
	1		Kurbelwelle Mit Pleuel (586656602)
	3		Schraube (504114301)
	1		Kurbelgehäuse (581308602)
	1		Dichtung Kurbelgehäuse (576399502)

Nr.	Anzahl im Gerät		Artikel
	1		TRAGEGURT (537275703) US
	1		Tragegurt Balance 55 (537275701)
	3		Verstellband Tragegurt Schwarz (503996101)
	1		Gurtband Tragegurt 1290x25mm (503996103)
	1		Halter Gurtband (537287001)
	1		Schnallenteil Tragegurt Vorne (537288401)
	1		Schnallenteil Tragegurt Vorne Links (537288301)
	1		Hüftstütze Tragegurt Balance 35 Und 55 (537275901)
	1		Tragegurthaken Komplett (502022801)
	1		Verriegelung Tragegurthaken (502023002)
	1		Feder Hakenverriegelung (586341001)
	1		Haken Tragegurt (502022902)
	1		Sicherungsring 5x0.7 (735310920)
	3		Niete Hüftstütze (537175401)

Nr.	Anzahl im Gerät		Artikel
	1		Schraube Pumpendeckel (520976301)
	1		Leerlauf-einstellschraube (577815701)
	1		Feder Leerlauf-einstellschraube (513593201)
	1		Pumpendeckel Oben (579190601)
	1		Dichtung Pumpenseite (520954801)
	1		Pumpenmembran (596968101)
	1		Schwenkstift Vergasergestänge (513400801)
	1		Scheibe Vergasergestänge (516524201)
	1		Sicherungsring Vergasergestänge (506738601)
	1		Drosselklappenwelle (579190701)
	1		Torsionsfeder Drosselklappe (577815501)
	1		Schraube (520759801)
	1		Luftventil (520978601)
	1		Einlasssieb (520957001)
	1		Feder Luftventil (505057901)
	1		KOLBEN (521578301)
	1		Schraube (520759801)
	1		Drosselhebel (579190801)
	1		E-sicherungsring Vergasergestänge (505056501)
	1		Chokewelle (579191001)
	1		Scheibe Vergasergestänge (516524201)
	1		Chokehebel (584901301)
	1		Feder Chokehebel (579191101)
	1		Schraube (520759801)
	1		Chokeklappe (581154901)
	1		FEDER (578895401)
	1		Stift Regelhebel (520977401)
	1		Regelhebel (577807201)
	1		Einlass-nadelventil (521085401)
	1		Schraube Regelhebel (577807101)
	1		Dichtung Regelmembran (516972101)
	1		Regelmembran (577807001)
	1		Regeldeckel Unten (514189201)
	4		Schraube Regeldeckel (520978801)
	1		Kugel Choke-rastung (514242601)
	1		Feder Choke-rastung (514243301)
	1		Dichtungssatz Vergaser (580684801) Vergaser, 4-teilig

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilter Schaumstoff (nicht-us-ausführung) (581047401)
	1		Luftfilter Schaumstoff (us-ausführung) (577851501) US
	1		Luftfiltereinsatz Filz/vlies (us-ausführung) (576401601) US
	1		Luftfilter Filz/vlies (nicht-us-ausführung) (581451801)
	2		Bolzen Luftfiltergehäuse (580467201)
	1		Befestigungsplatte Luftfiltergehäuse (580437901) US
	1		Platte Luftfiltergehäuse (585488501)
	1		Luftfiltergehäuse Mit Chokehebelaufnahme (581047001)
	1		Luftfiltergehäuse (us-ausführung) (577851301) US
	1		Chokehebel (577848301)
	1		Gaszug (590900001)
	1		Dichtung Luftfilteranschluss (577882402)
	1		Vergaser (584901402)
	1		Dichtung Ansaugstutzen (576399102)
	1		Primerblase (503936601)
	1		Rohr Purge-system (577050501)
	3		Schraube (504114301)
	1		Ansaugisolator (578908301)
	1		Dichtung Ansaugisolator (576398901)

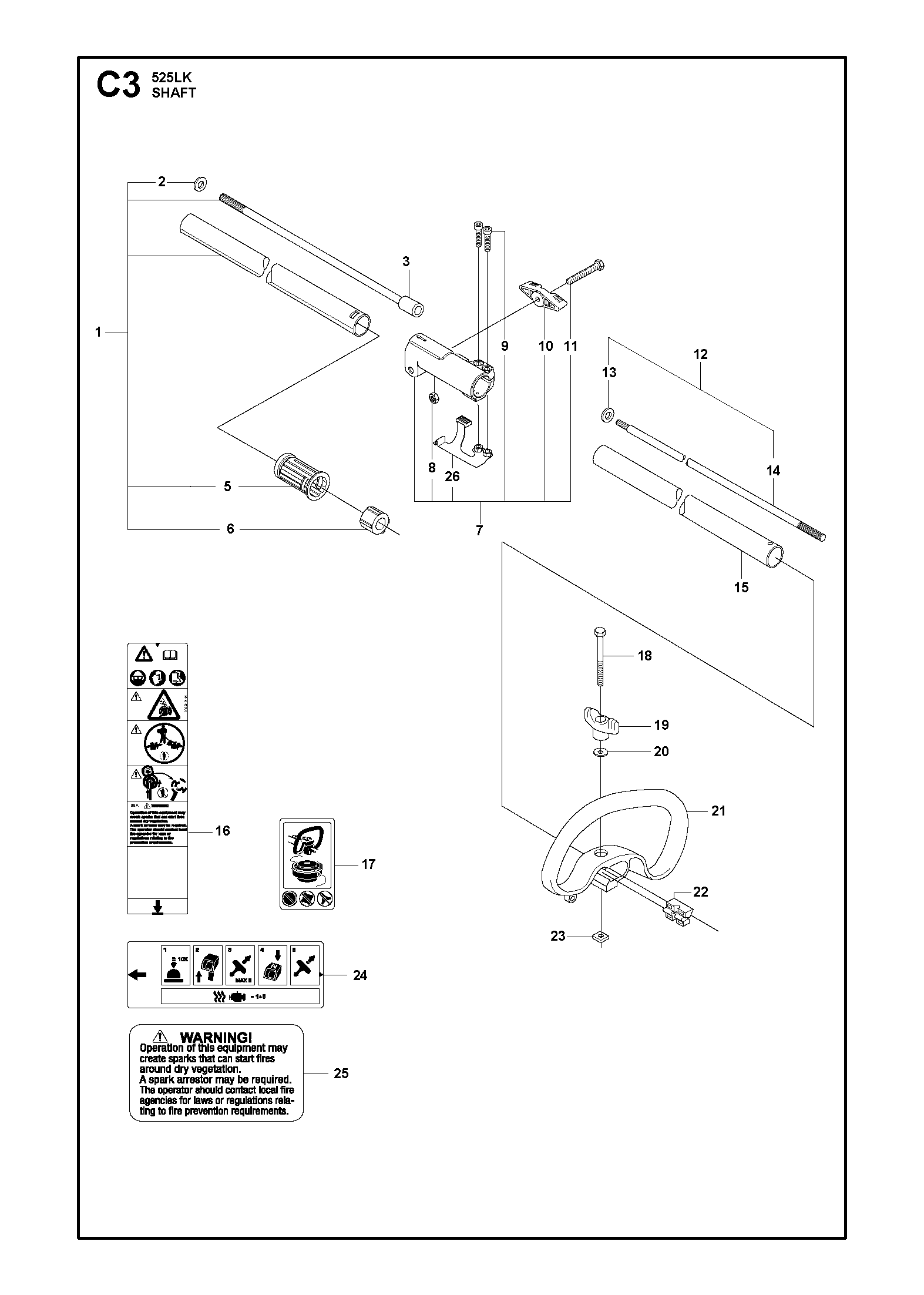

Nr.	Anzahl im Gerät		Artikel
	1		Schaftrohr Unten (579199501)
	1		Sicherungsscheibe Za 7 Antriebswelle (735580810)
	1		Antriebswelle Clickon (587411701)
	1		Stopfen Schaftrohr (587414601)
	1		Stützlager Antriebswelle (503785202)
	1		Klemmhülse Schaftrohr (576282601)
	1		Sechskantmutter M6 (731231601)
	2		Schraube M5x25 T27 (525755104)
	1		Knopf Klemmhülse (576282401)
	1		Sechskantschraube M6x35/18 (725237651)
	1		Antriebswelle Mit Schaftrohr (581500401)
	1		Sicherungsscheibe Za 7 Antriebswelle (735580810)
	1		Antriebswelle 696mm Ø7mm (581815102) L=696 Ø7mm
	1		Schaftrohr Oben 650mm Ø24mm (579199401) L=650 Ø24mm
	1		Warnaufkleber Motorsense (589295101)
	1		Warnaufkleber D-griff (503795601)
	1		Sechskantschraube M6x50/18 (725238051) LK M6x50
	1		Bolzen M6x35 (us-ausführung) (510906101) RJD, (LK USA) M6x35
	1		Befestigungsknopf Grau (503879001) LK
	1		Scheibe 7.2x15.8x1.5 Griffbefestigung (503230061) LK
	1		D-griff Grau Mit Griffstück (503871908)
	1		Abstandshalter D-griff (503940301)
	1		Vierkantmutter M6 (502197101)
	1		Aufkleber Starthinweis (579562301)
	1		Warnaufkleber Funkenfänger (us-ausführung) (522928602)
	1		Sicherungsblech Klemmhülse (576282301)

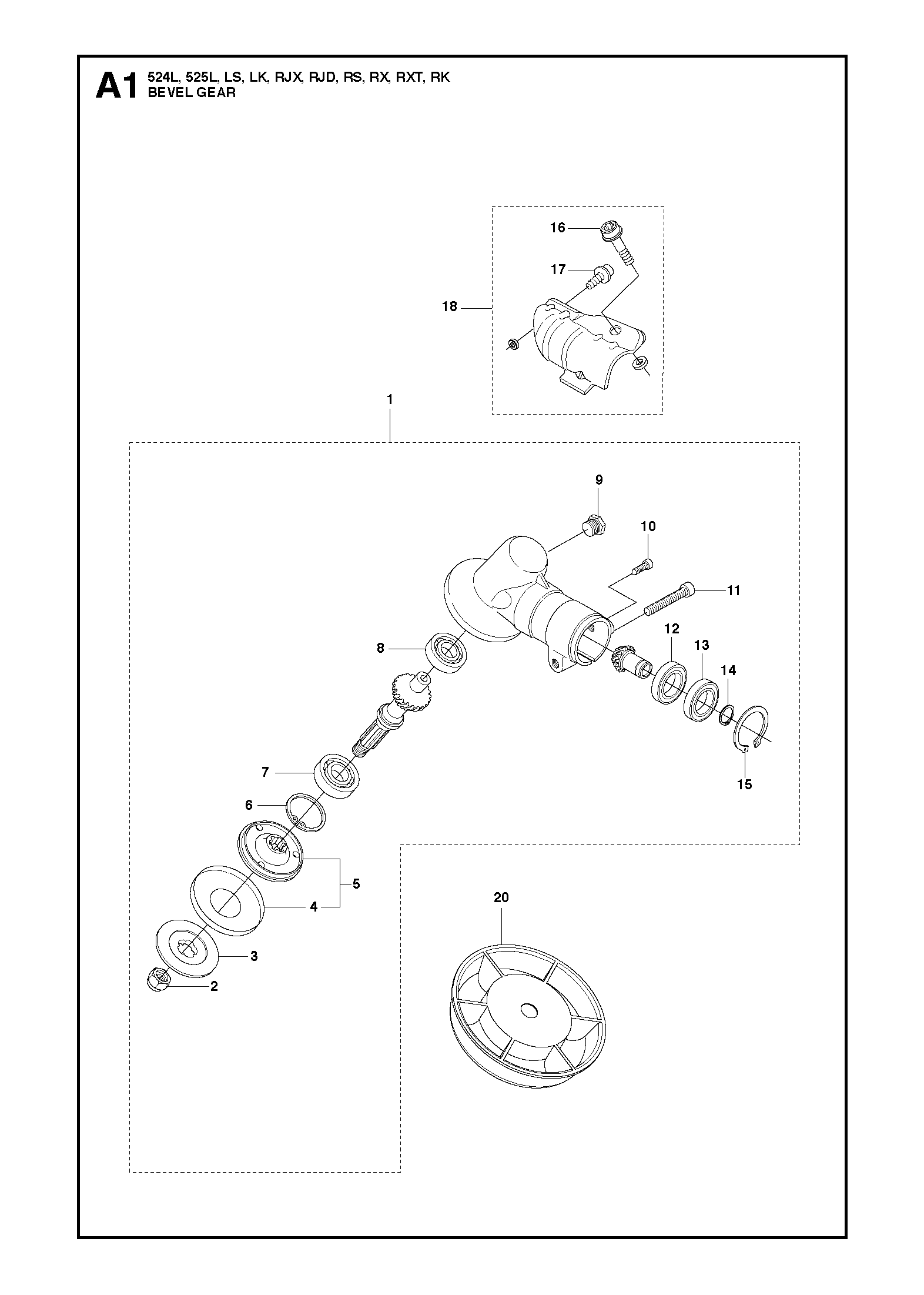

Nr.	Anzahl im Gerät		Artikel
	1		Winkelgetriebe (536503801)
	1		Mutter M10x1.25 Linksgewinde Messer (503856301)
	1		Stützflansch Schneidblatt (537285601)
	1		Schale Messerbefestigung (537292601)
	1		Mitnehmer Winkelgetriebe (537234901)
	1		Sicherungsring Sgh 28x1.2 (735312810)
	1		Kugellager 6001 Llu Winkelgetriebe (529602601)
	1		Kugellager Winkelgetriebe (738219800)
	1		Schmierstopfen M10x9 (503201501)
	1		Schraube M5x12 Mit Schraubensicherung (503201412)
	1		Schraube (503200725)
	1		Kugellager Winkelgetriebe 24x9x7mm (738219900)
	1		Kugellager 609-2z Winkelgetriebe (738219902)
	1		Sicherungsring Sga 9x1 (735311100)
	1		Sicherungsring Sgh 24x1.2 (735312510)
	1		Schraube M6x20 Torx (544218420)
	1		Schraube M5x12 Mit Schraubensicherung (501981001)
	1		Klemme Schaftrohr (574306903)
	1		Stützteller M12 Pvc Schwarz (503890101)

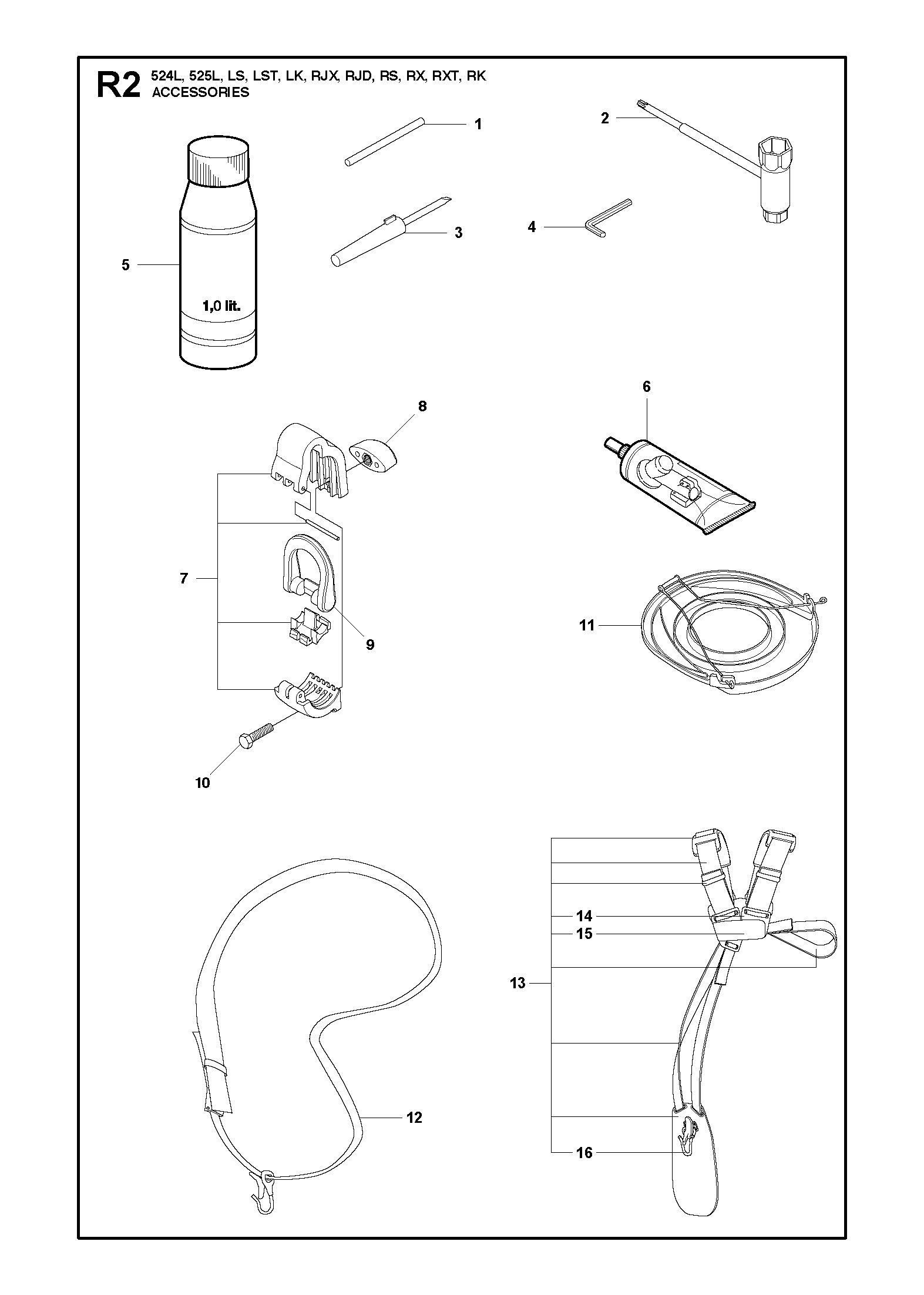

Nr.	Anzahl im Gerät		Artikel
	1		Anschlag Winkelgetriebe (502285901)
	1		Kombischlüssel Torx (575738202)
	1		Schraubendreher Vergasereinstellung (501600203)
	1		L-schlüssel 4mm 125x80mm (502215801)
	1		Luftfilteröl 1 Liter (531009248)
	1		Winkelgetriebefett Eco 35g (503976401)
	1		Öse Tragegurt Ausführung 24 (537353601)
	1		Knopf M5 Flügelgriff Tragegurtöse (537130402)
	1		Öse Tragegurt (537350101)
	1		Sechskantschraube M5x20 (725233151)
	1		Transportschutz Kreissägeblätter Ø200/225mm (537312901) Kreissägeblatt, Ø200/225mm, 200-275mm
	1		Tragegurt Diagonal / Einfach (537216201)
	1		TRAGEGURT (537216202) USA
	1		Tragegurt Standard (537216301)
	1		TRAGEGURT (537216302) USA
	1		Gurtstück Vorne Links (503734001)
	1		Schnalle Vorderes Gurtstück (503734102)
	1		Haken Tragegurt (502022802)

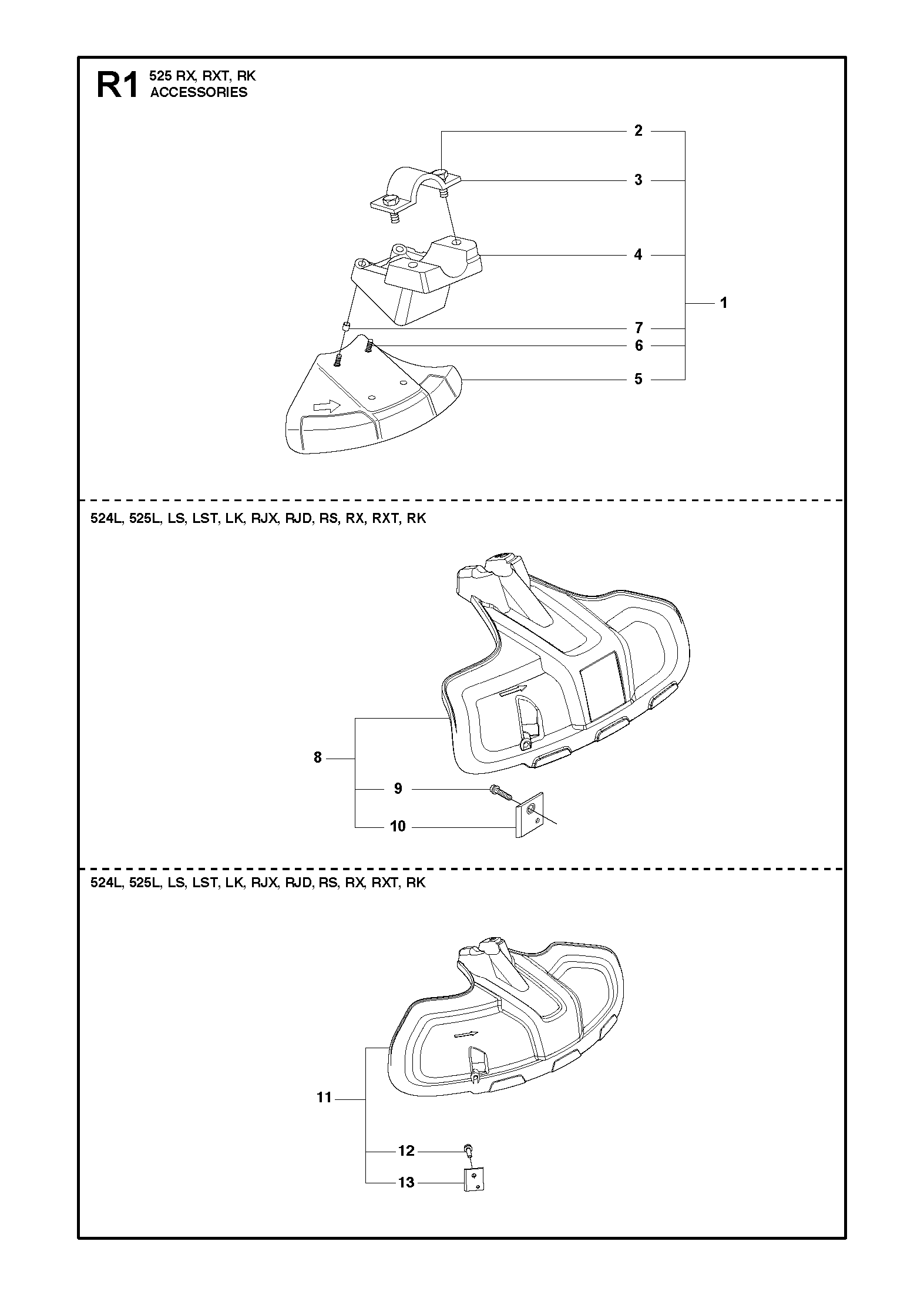

Nr.	Anzahl im Gerät		Artikel
	1		Sägeblattschutz 200mm (544044210)
	2		Unverlierbare Schraube M5x25 (573994304)
	1		Klemme Adapter Sägeblattschutz (574568002)
	1		Adapter Sägeblattschutz (537293401)
	1		Sägeblattschutz 200mm (574532601)
	4		Schraube M5x16 Sichernd (503200316)
	4		Sicherungsmutter M5 Schutzhaube (574039501)
	1		Schutz Trimmerfaden (588543701)
	1		Schraube Pw4.8x16 Torx T27 Kombinationsschutz (576275601)
	1		Messer Fadenabschneider Kombinationsschutz (503798802)
	1		Kombinationsschutz (588117901)
	1		Schraube Pw4.8x16 Torx T27 Kombinationsschutz (576275601)
	1		Messer Fadenabschneider Kombinationsschutz (503798802)

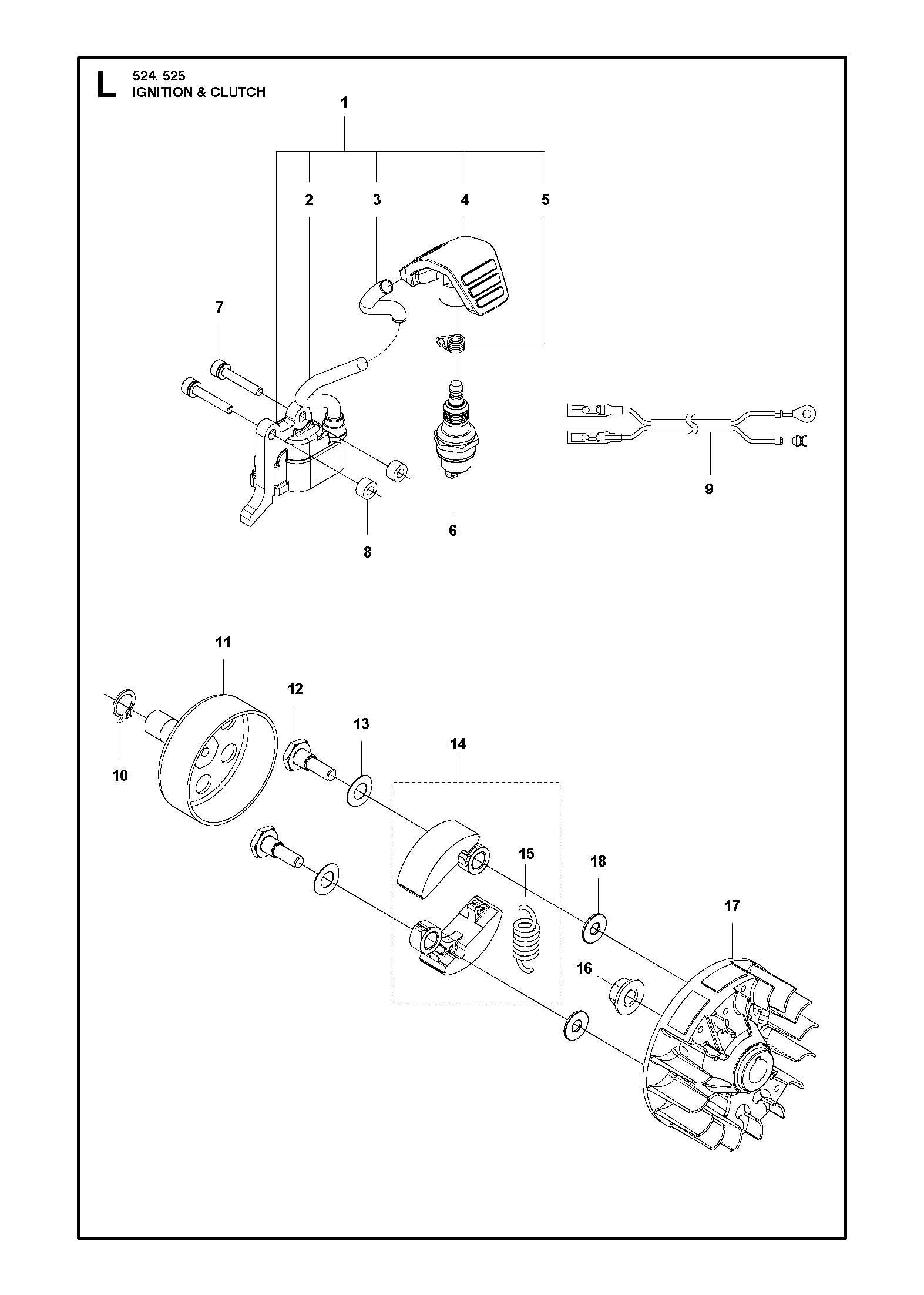

Nr.	Anzahl im Gerät		Artikel
	1		Zündspule (588141501) ROW
	1		Zündkabel (576882701)
	1		Schutzrohr Zündkabel (579590701)
	1		Zündkerzenstecker (586107201)
	1		Kontaktfeder Zündkerzenstecker (580634801)
	1		Zündkerze (590710101) HQT-2
	2		Bolzen Zündspule (521515801)
	2		Abstandsscheibe Zündspule (588171401)
	1		Kurzschlusskabel (577851701)
	1		Sicherungsring Ritzel (516124101)
	1		Kupplungstrommel (581142001)
	2		Schraube Kupplung (513189601)
	2		Scheibe Kupplung (521758201)
	1		Fliehkraftkupplung (585834701)
	1		Kupplungsfeder (576400701)
	1		Mutter Schwungrad (504118001)
	1		Schwungrad Mit Lüfterrad (578967801)
	2		Scheibe Kupplung (505054401)

Nr.	Anzahl im Gerät		Artikel
	2		Schraube (544256801)
	1		Platte Zylinder (578785301)
	4		Schraube (504114301)
	1		Zylinder (577979001)
	1		Dichtung Zylinderfuß (576398702)
	2		Kolbenring (506618101)
	1		Kolben (577917401)
	1		Kolbenbolzen (505040701)
	2		Sicherungsring Kolbenbolzen (505045201)
	1		Schalldämpfer (australien-/neuseeland-ausführung) (585032901) Australien/Neuseeland
	1		Schalldämpfer (us-ausführung) (580523602) US
	1		Schalldämpfer (585248603) All except Australia / New Zealand and US
	1		Auspuffdichtung (578408101)
	2		Schraube (504114301)
	1		Funkenfänger Schalldämpfer (580514401)
	1		Schraube Typ F St4.2x9.5 (729577405)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Wartungskit (546071713) Zündkerze, Luftfilter, Kraftstofffilter
	Luftfilter Schaumstoff (nicht-us-ausführung) (581047401) Schaumstoff, Nicht-US-Ausführung
	Luftfilter Filz/vlies (nicht-us-ausführung) (581451801) Filz/Vlies, Nicht-US-Ausführung
	Kraftstofffilter 35–50µm 100 Stk. (503443202) 35-50µm, 100 Stk.
	Kraftstofffilter (503443201) für Blasgeräte
	Seilzugstarter Mit Dämpfungsfeder (577849201) Seilzugstarter für die Heckenschere.
	Kupplungsfeder (576400701) Fliehkraftkupplung
	Fliehkraftkupplung (585834701) Kupplung der Motorsäge.
	Kupplungstrommel (581142001) Fliehkraftkupplung
	Primerblase (503936601) Purge-System
	Dichtungssatz Vergaser (580684801) "Dichtungssatz"
	Kombinationsschutz (588117901) COMBINATION GUARD
	Schutz Trimmerfaden (588543701) Schutz für den Trimmerkopf.
	Messer Fadenabschneider Kombinationsschutz (503798802) für 123HD65, 1 Stk.
	Mutter M10x1.25 Linksgewinde Messer (503856301) M10x1.25, Linksgewinde, 6H, verzinkt
	Rückholfeder Seilzugstarter (504115001) Rückholung, Z185075130
	Wellendichtring Kurbelwelle (504121501) "Dichtung"

Zubehör

	Artikel beschreibung
	Trimmervorsatz Ta850/24 (537353503) TA850/24
	Sensenvorsatz Bca850 (967185902) BCA850
	Heckenscherenvorsatz Ha200 (596316503) HA200
	Heckenscherenvorsatz Ha860 (596316603) Heckenscherenvorsatz HA860.
	Grasscherenvorsatz Ra850 (967908501) RA850
	Hackvorsatz Ca230 (967294201) CA230
	Kehrwalzenvorsatz Sr600-2 (967294401) SR600-2
	Kehrbürstenvorsatz Br600 (967296701) BR600
	Vertikutiervorsatz Dt600 (967296901) DT600
	Blasgerätevorsatz Ba101 (967286401) BA101
	Verlängerung Ex780 (967297101) EX780

Dokumente

Für Husqvarna 525LK stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.

Bedienungsanleitungen

Bedienungsanleitung (PDF) für Husqvarna Trimmer 525LK – Inbetriebnahme, Einstellungen, Wartung und Sicherheit.

Sprachen des Dokuments: DE, EN, ES, FR, IT, NL

Sprachen des Dokuments: DE, EN, ES, FR, IT, NL

Wählen Sie die passende Version nach Modelljahr oder Produktnummer; Inhalte können je nach Variante abweichen.

Explosionszeichnungen

Die Explosionszeichnung (PDF) zeigt Positionsnummern, Baugruppen und Artikelnummern und hilft Ihnen, Original‑Ersatzteile für Husqvarna 525LK schnell zu identifizieren.

Update 525LK 2015-03

Sprachen des Dokuments: EN

Update 525 LK 2014-12

Sprachen des Dokuments: EN

Update 525 LK 2014-12 no 2

Sprachen des Dokuments: EN

Notieren Sie bitte die Teilenummer und nutzen Sie unsere Suche, um das Teil zu bestellen. Bitte achten Sie auf das Baujahr Ihres Geräts.

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
