Husqvarna Automower 435X AWD NERA | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Automower 435X AWD NERA von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

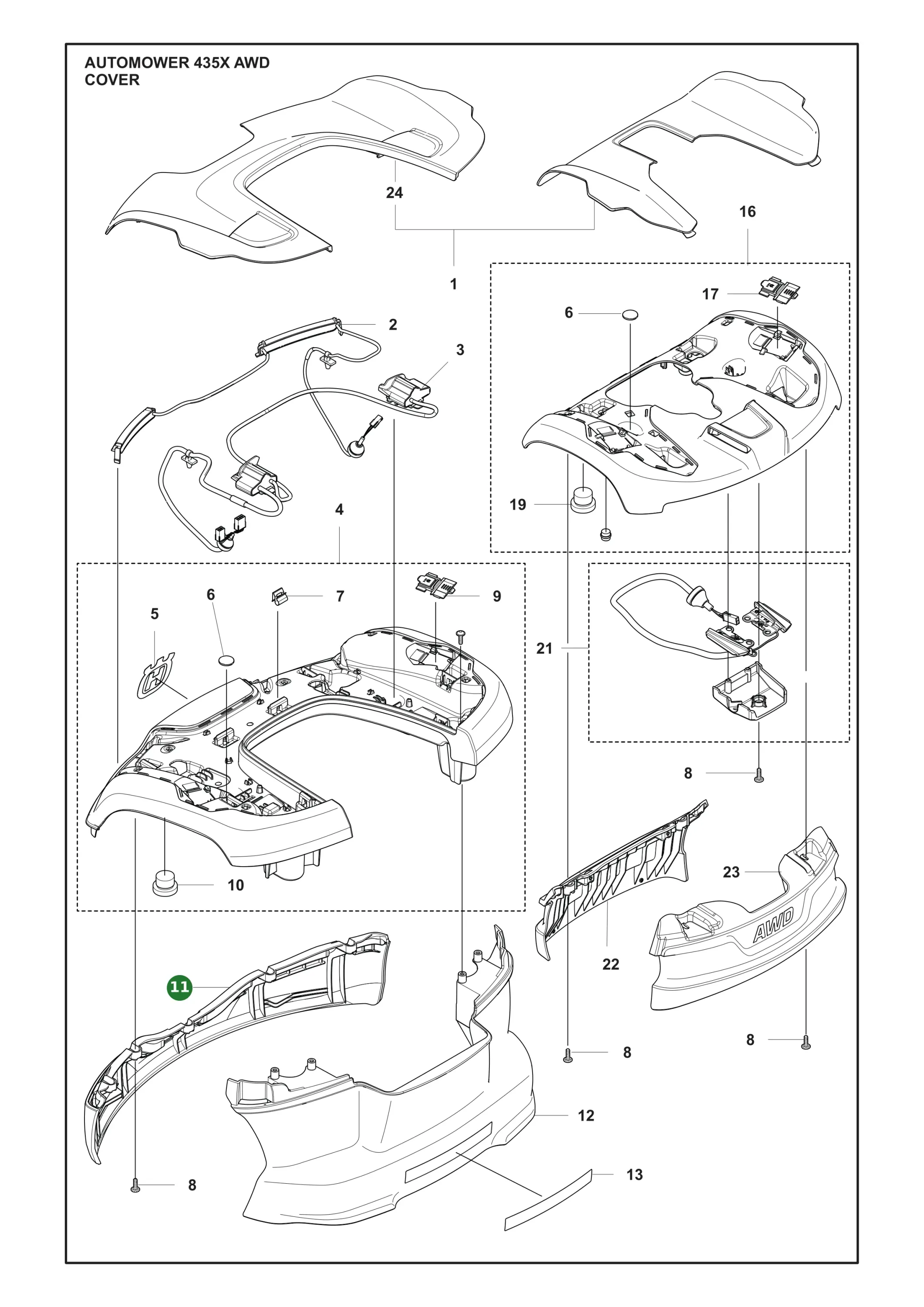

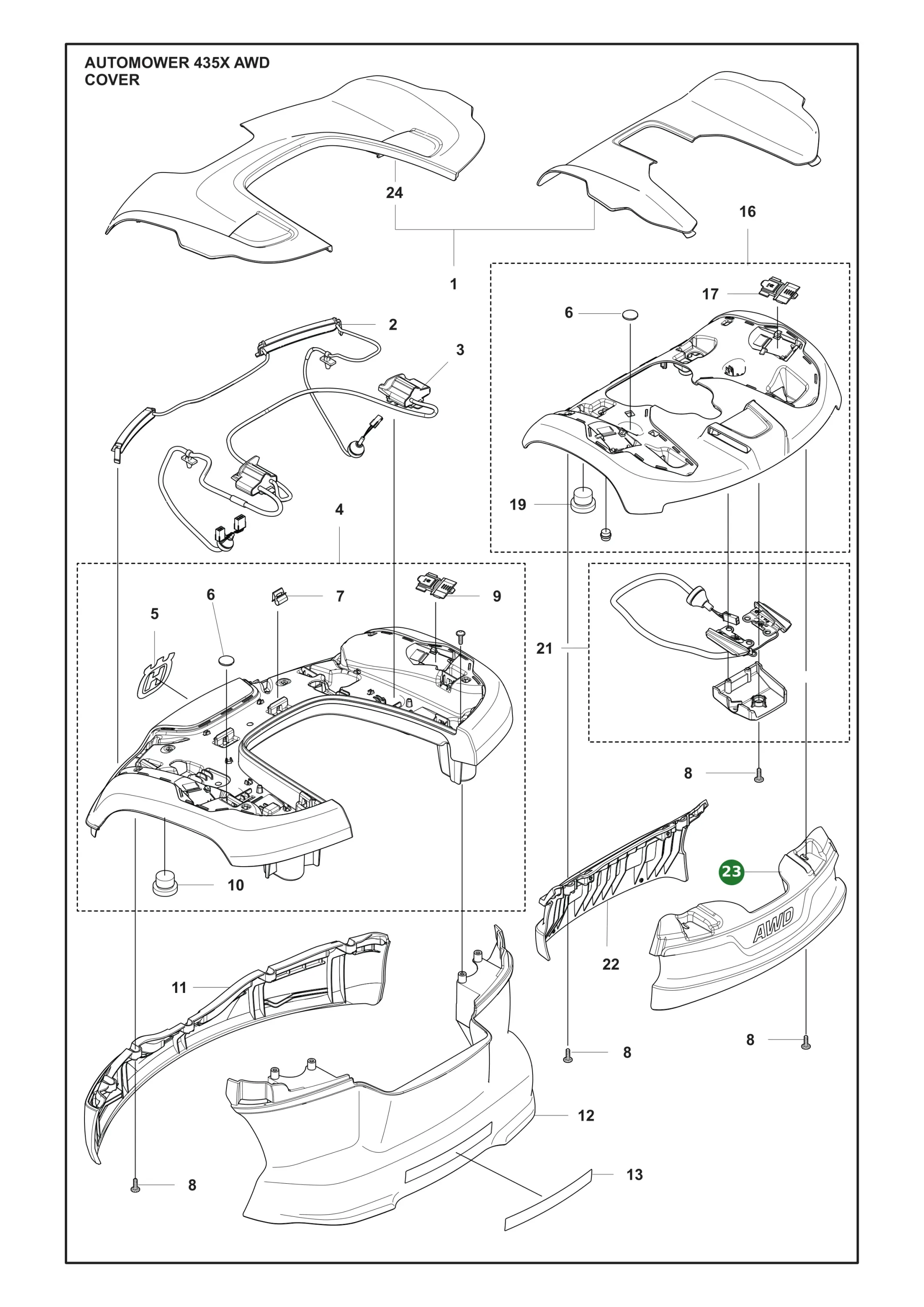

Ersatzteilkatalog für Automower 435X AWD NERA

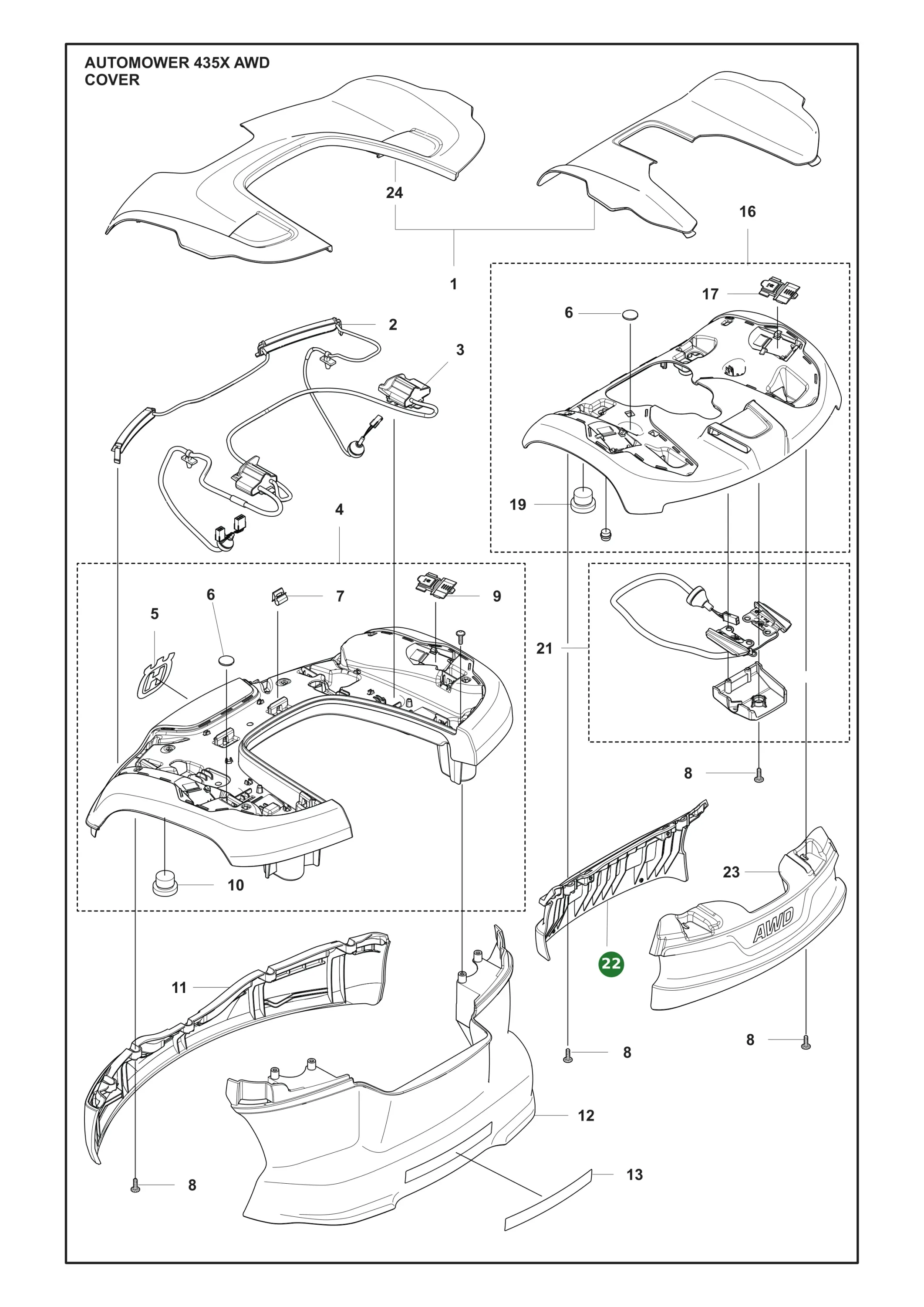

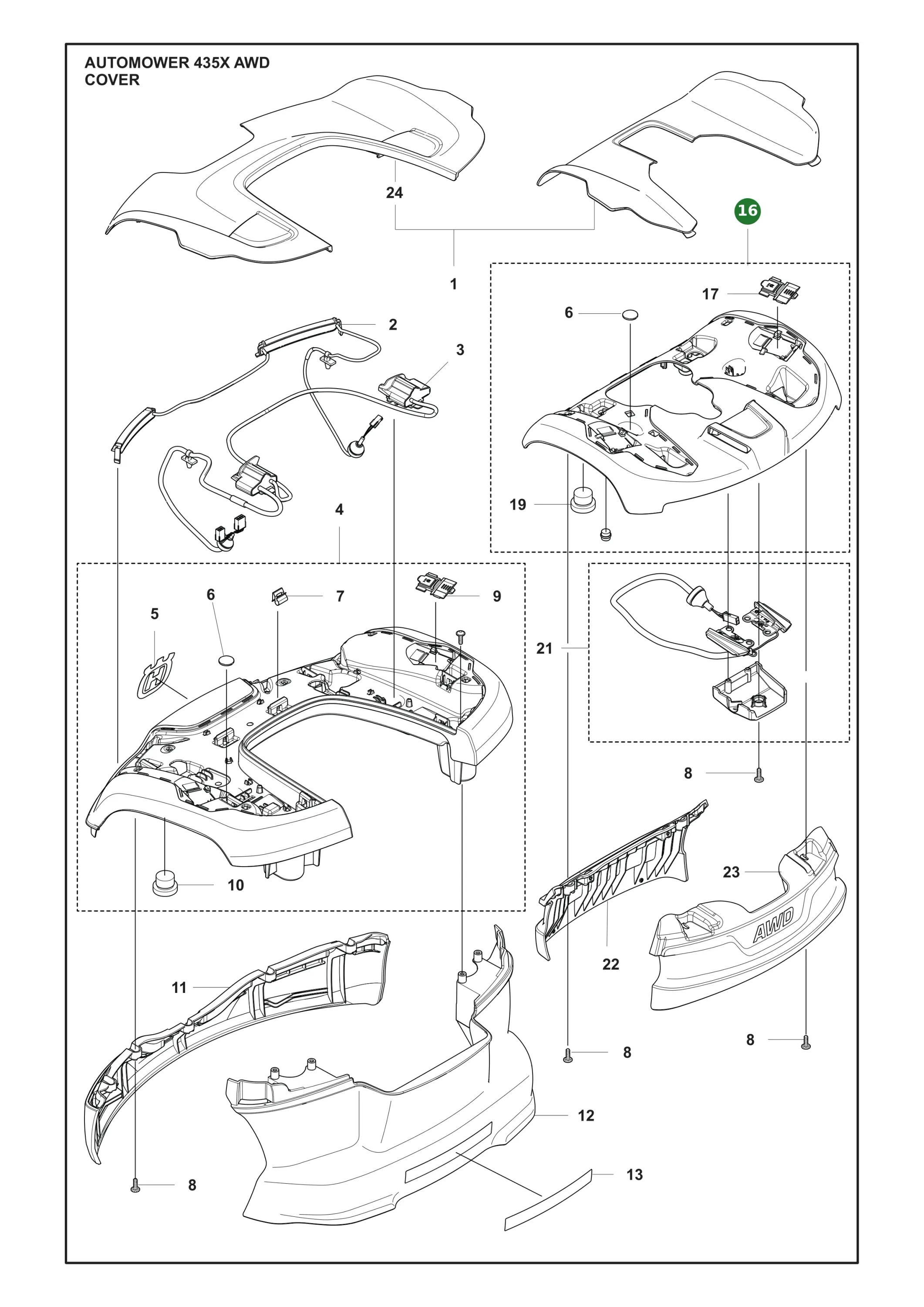

Nr.	Anzahl im Gerät		Artikel
	1		Wechselcover grau (596300001) grau, obere Abdeckung
	1		Kabelsatz LED-Beleuchtung weiß (597501401) LED light wiring
	1		Ultraschallsensoren inkl. Verkabelung (588596705) From S/N 252410531
	1		Ultraschallsensoren inklusive Verkabelung (588596704) Up to S/N 252410530
	1		Abdeckung vorne (597161801) vorne
	1		Aufkleber Krone 70mm (587423502) Husqvarna-Krone, H=70mm
	2		Magnet D20x2 (593822101) Magnet
	1		Clip Abdeckungsverbindung (593778401) Abdeckungsverbindung
	10		Schraube 5x16mm Torx (574450101)
	1		Halter Radbürste (591494601) Radbürste
	1		Kappe Schnappverschluss (580526801) Schnappverschluss
	1		Stoßfänger vorne Kopfteil (591467401) Front
	1		Stoßfänger vorne Endteil (591467501) Front tail
	1		Warnaufkleber (586359701) Warnhinweis
	1		Abdeckung hinten (597161901) hinten
	1		Halter Radbürste (591494601) Radbürste
	1		Kappe Schnappverschluss (580526801) Schnappverschluss
	1		Ladeplatten-Kit (597165601)
	1		Stoßfänger hinten Kopfteil (591467801) Rear Head
	1		Stoßfänger hinten Endteil (591467901) Rear Tail

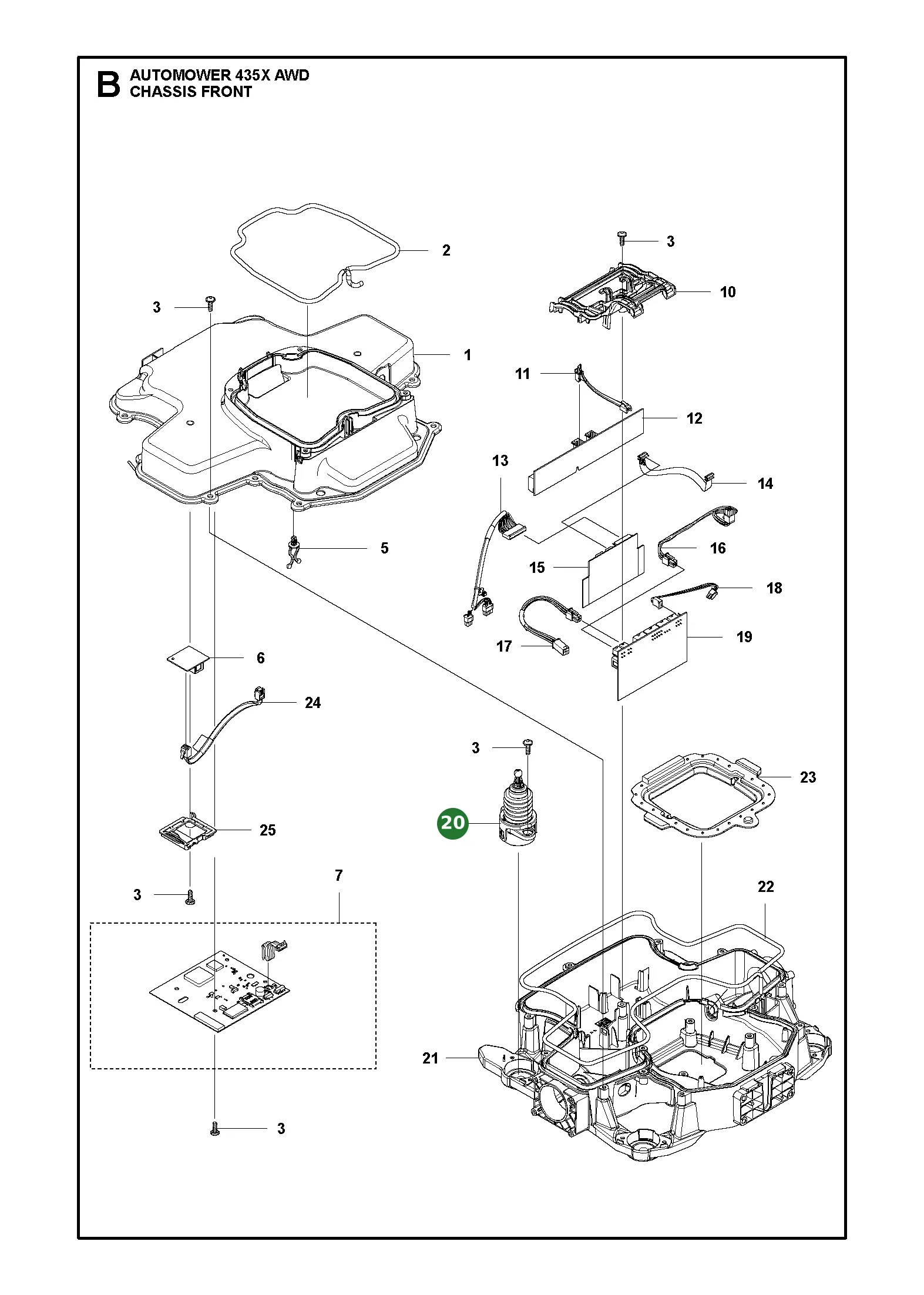

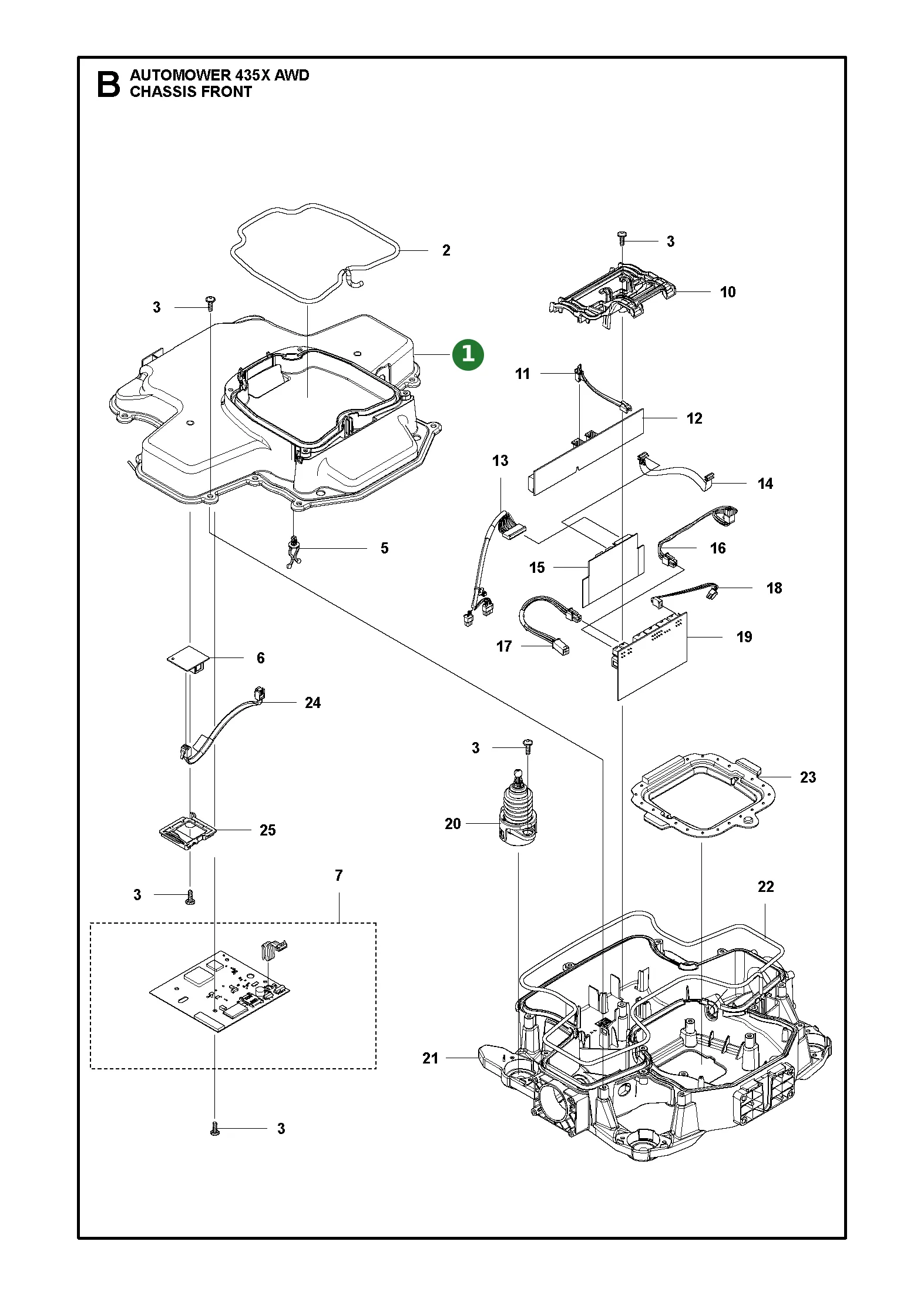

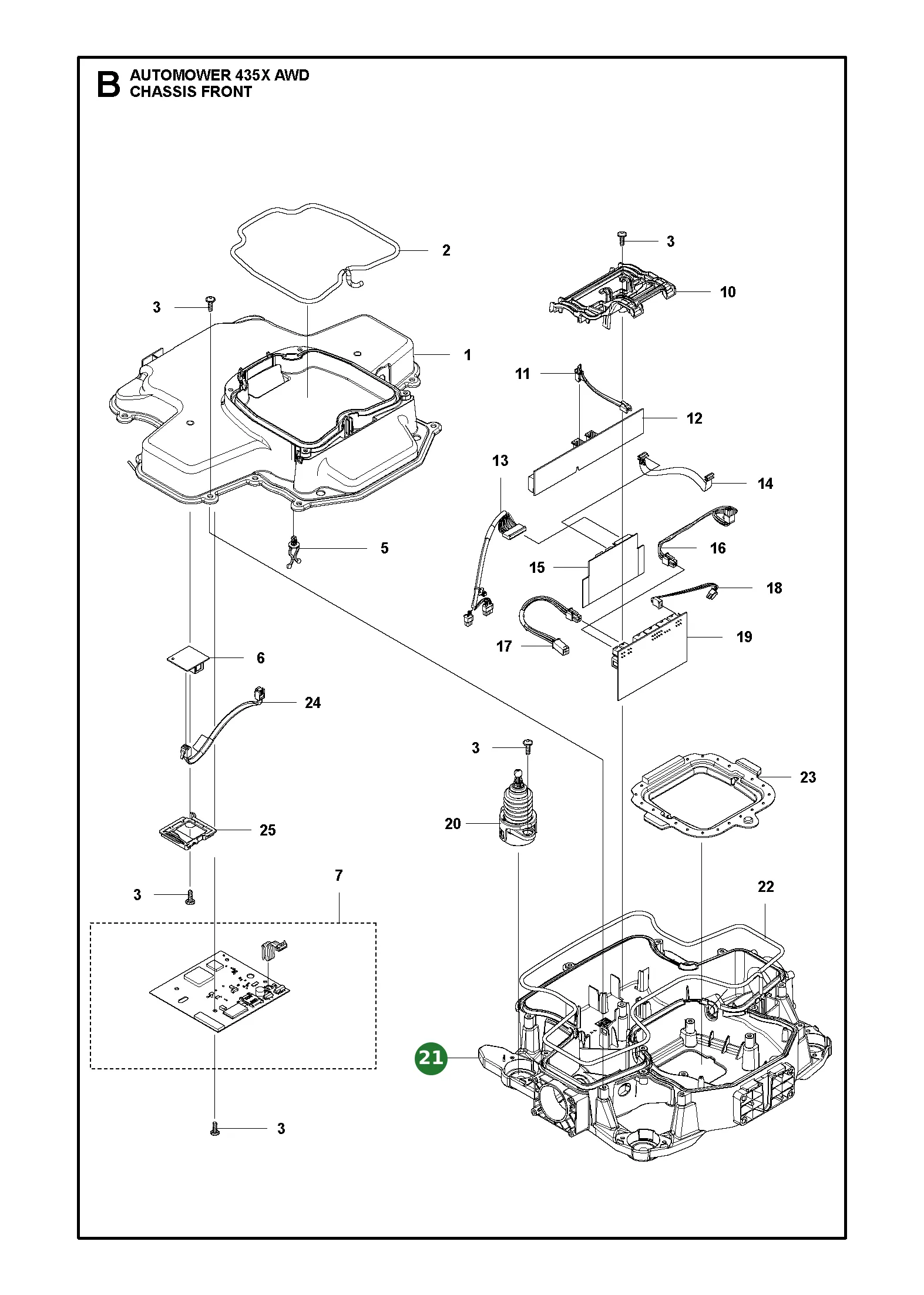

Nr.	Anzahl im Gerät		Artikel
	1		Elektronikgehäuse oben vorn (Chassis) (592743401) Upper front
	1		Dichtungsstreifen Bedieneinheit (574874714) vorn, oberes Chassis, P25
	4		Schraube 14mm grau (575543314)
	11		Kabelhalter Twist-Lock (580682901) Twist lock
	2		Magnetsensor-Platine (591125501) Magnetic Sensor
	1		Kommunikationsplatine CBT10 (536462903) Communication circuit board, CBT10
	1		Halterahmen Frontplatine (592743701) Frontplatine, P25
	1		Modular-Jack-Kabel (536253901) Modular Jack
	1		Platine Schleifensensor hinten Typ 9 (546007101) Loop Receiver Board
	1		Verlängerungskabel Ultraschallsensor ungeschirmt (580614403) From S/N 252410531. Ultra sonic extension
	1		Verlängerungskabel Ultraschallsensor (580614402) Up to S/N 252410530. Ultra Sonic Extension
	1		AUX-Kabel 220mm (579708602) AUX
	1		Platine Ultraschallsensor Typ 3 (578285703) Ultra Sonic Board
	1		Kabel Bedieneinheit 4-polig 300mm (591203103) HMI cable 4P
	1		Adapterkabel Hauptkabel 4-polig 170mm (591203302) Main Cable Adapter 4P
	1		Verlängerungskabel LED-Licht und USB (547509301) Led Light Extension + USB Cable
	1		Steuerungsplatine Messermotor groß (591125602) Motor Controler Board
	4		Joystick (592736301) Assy
	1		Elektronikgehäuse unten vorn (Chassis) (592743601) Lower front
	1		Dichtungsstreifen Chassis vorne (574874712) unten, vorderes Chassis, P25
	1		Staubdichtung Schneidsystem (598369701)
	1		Modular-Jack-Kabel (536253901) Modular Jack
	1		Halterahmen 3D-Sensorplatine (591494301) 3D-/Magnetsensor-Platine, P25

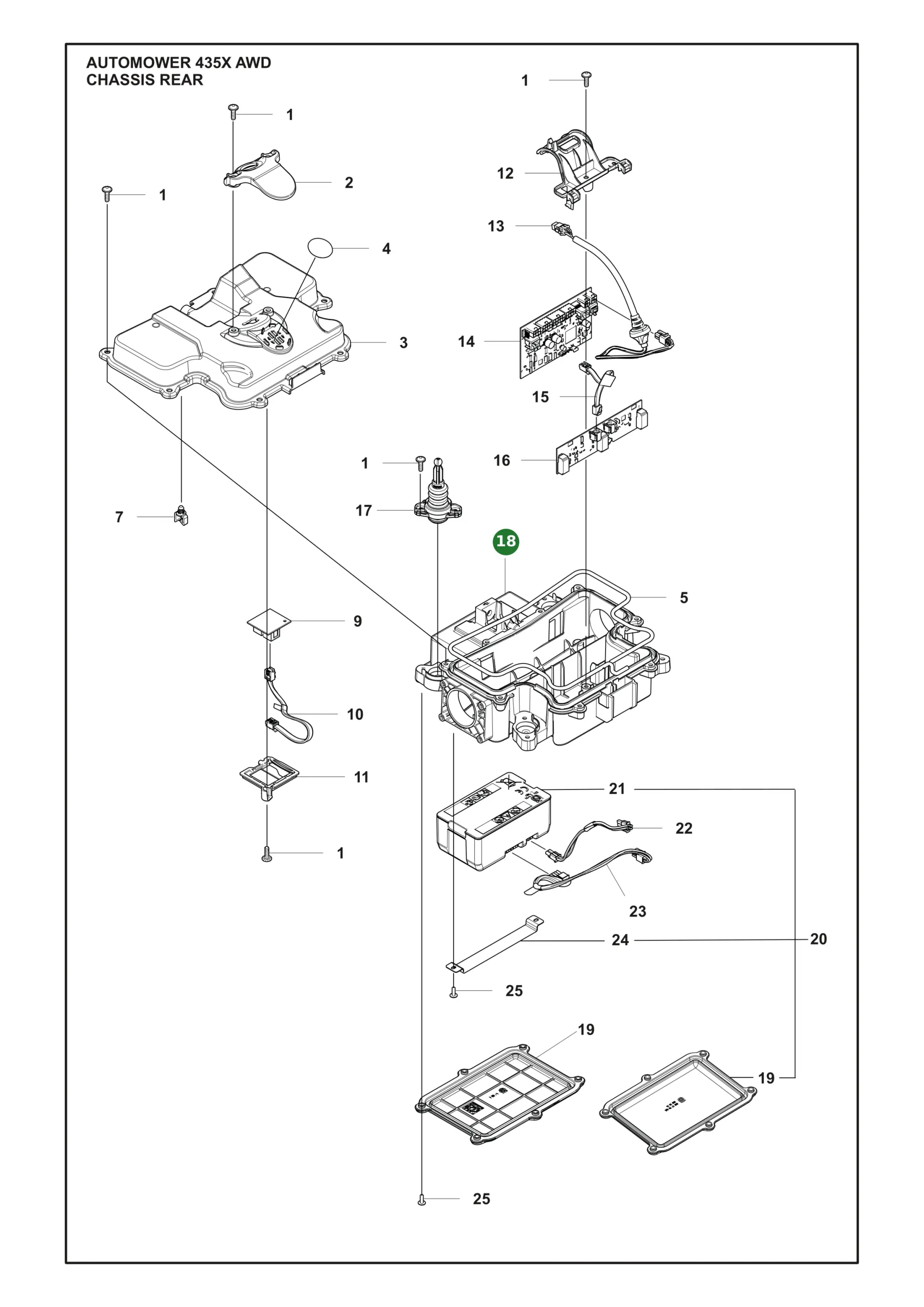

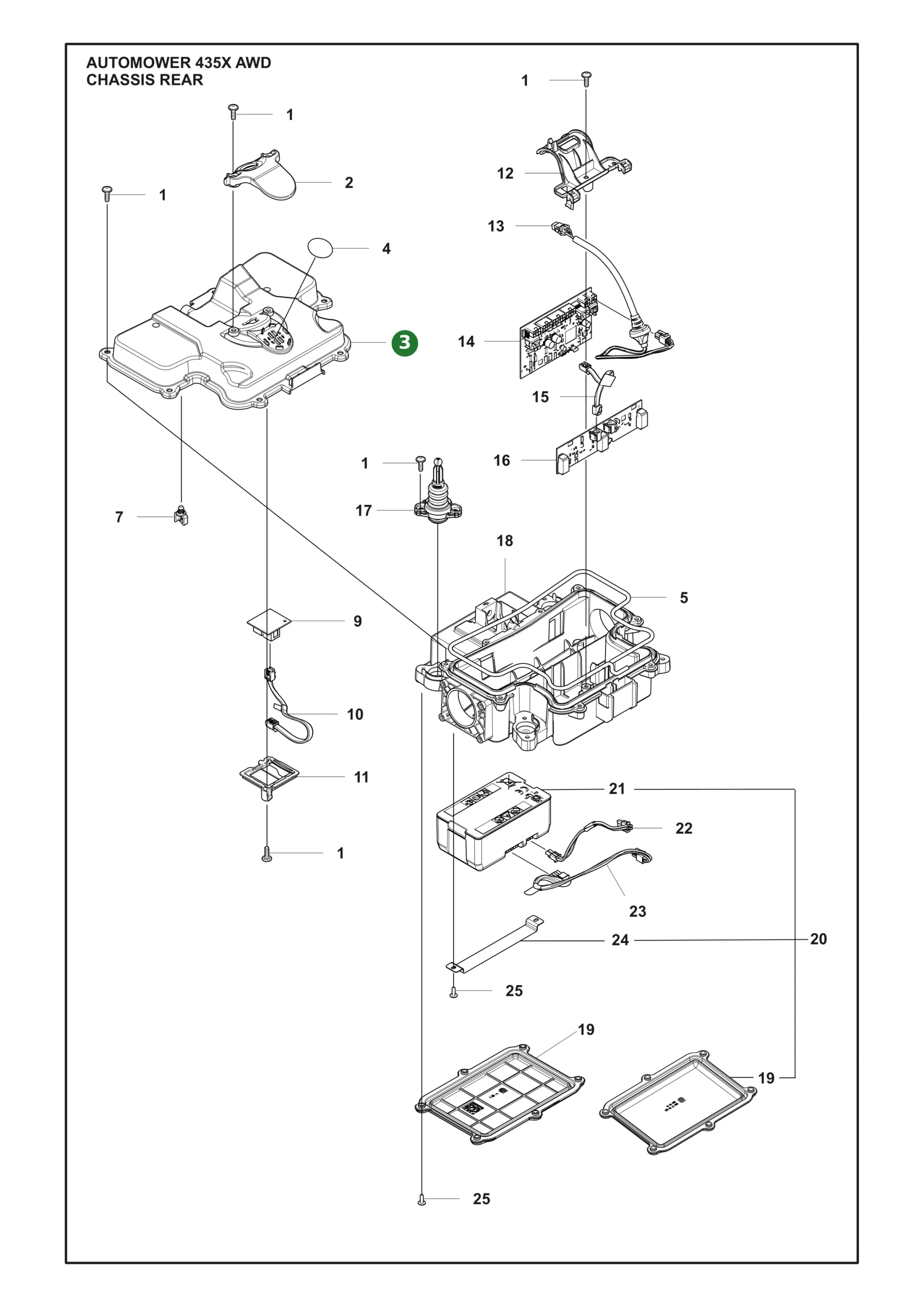

Nr.	Anzahl im Gerät		Artikel
	17		Schraube 14mm grau (575543314) ITXPANT
	1		Halter Durchführungstülle (591487001) Durchführungstülle, P25
	1		Elektronikgehäuse oben hinten (Chassis) (591484201) Upper Rear
	1		Entlüftungsmembran 10 Stk. (577753701) Air Filter
	1		Dichtungsstreifen Chassis hinten unten (574874713) Chassis hinten unten, P25
	1		Kabelhalter (595082901) Kabelsattel
	1		Magnetsensor-Platine (591125501) Magnetic Sensor
	1		Modular-Jack-Kabel (536253901) Modular Jack
	1		Halterahmen 3D-Sensorplatine (591494301) 3D-/Magnetsensor-Platine, P25
	1		Halter Platine hinten (591494201) hintere Platine, P25
	1		Kabelsatz hinten 4-polig (593309403) Main Cable Rear
	1		Steuerungsplatine Messermotor groß (591125602) Motor Controller Board
	1		Modular-Jack-Kabel (536253901) Modular Jack
	1		Platine Schleifensensor (546001101) Loop Receiver Board Rear
	4		Joystick-Kit hinten (594058601) Rear
	1		Elektronikgehäuse unten hinten (Chassis) (591484102) Lower Rear
	1		Akkudeckel (536777901) inkl. Dichtung, P25
	1		Akku (534199401) Typ 20, 18.0V/8.4Ah
	1		Ladeadapterkabel Akku 2-polig (531144201) Battery Charging Adapter
	1		Akkukabel 5-/4-polig (535009705) Battery Cable Premium
	1		Akkuhalter (536856101) Akku
	8		Schraube M4 (588222201)

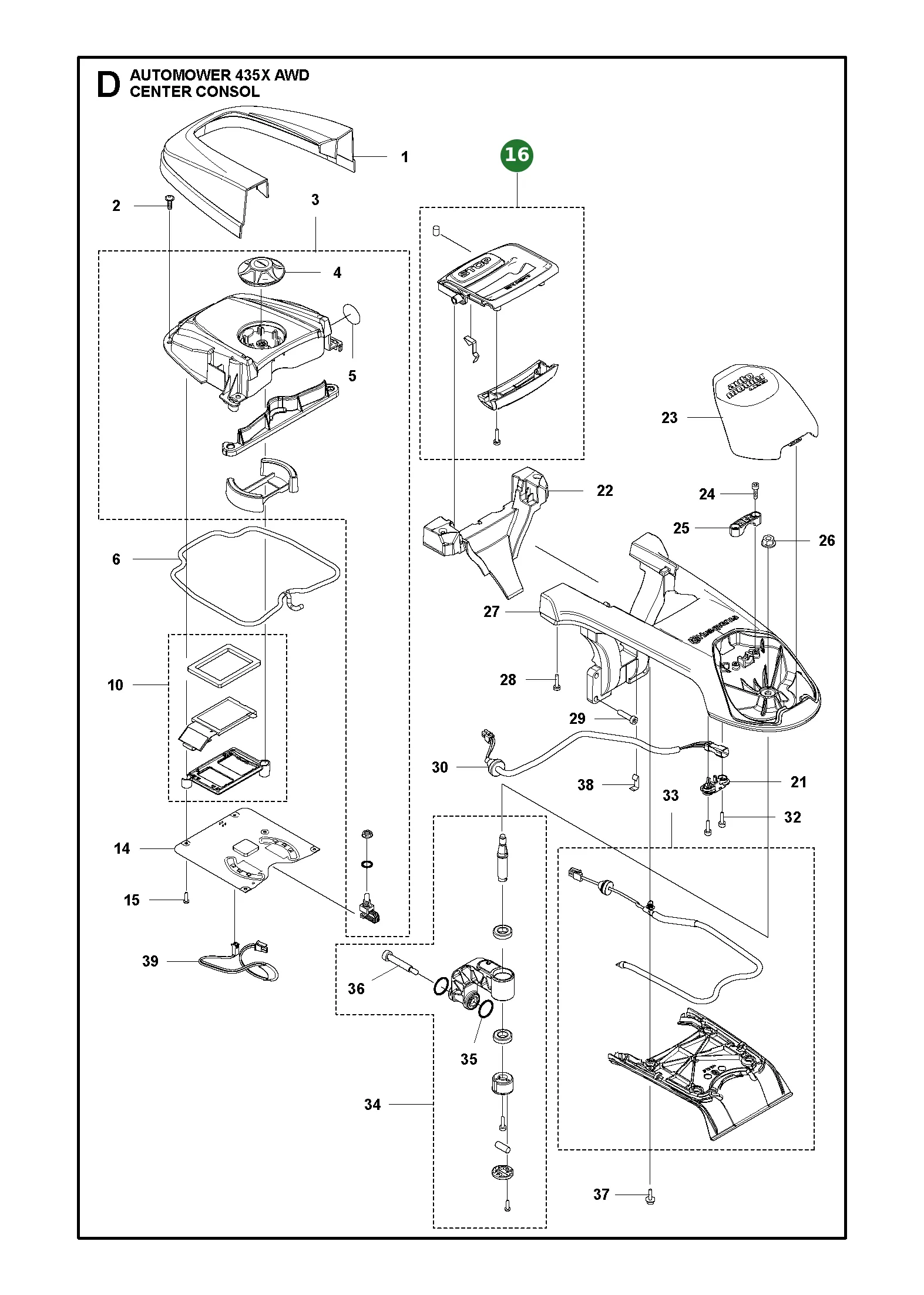

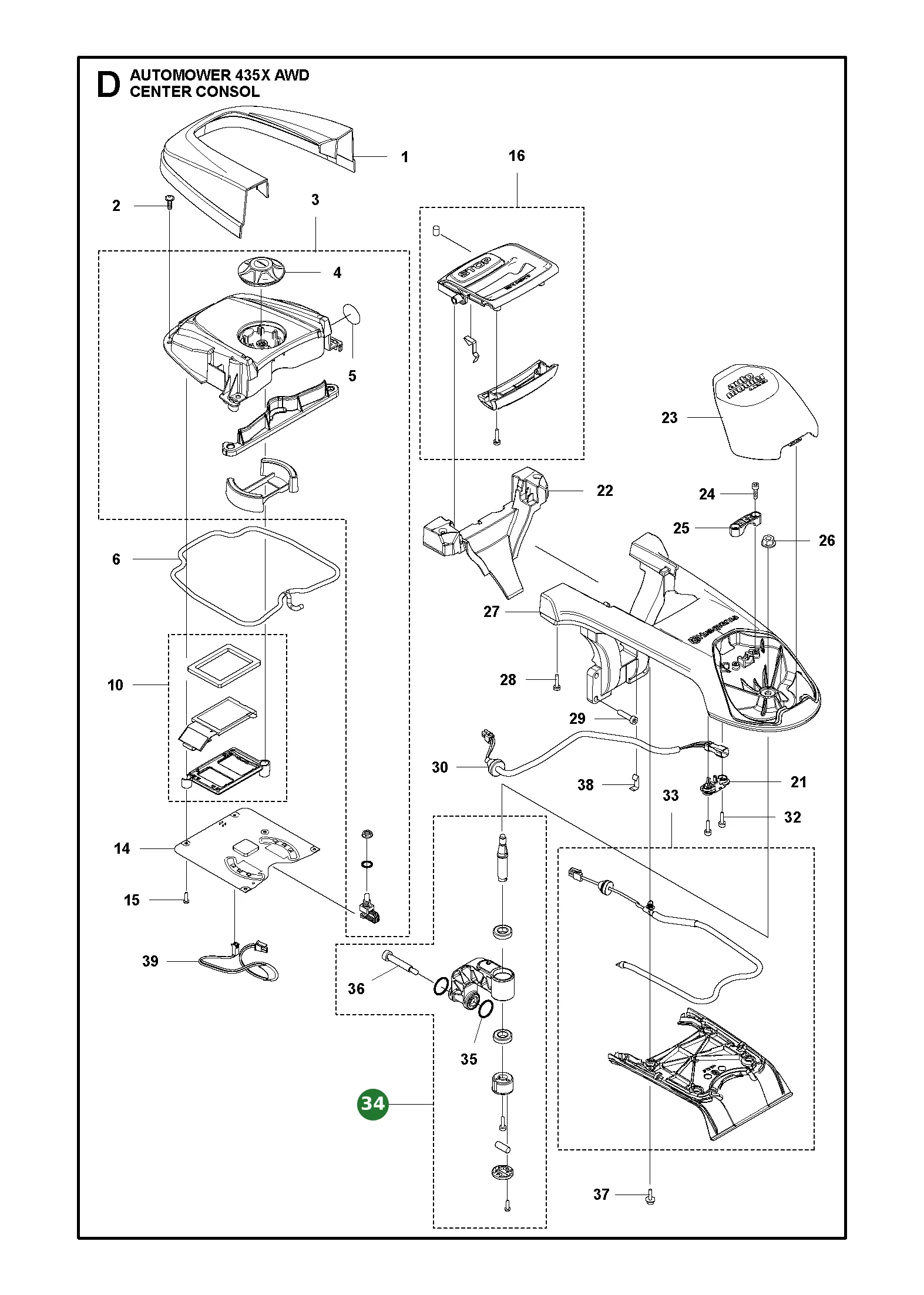

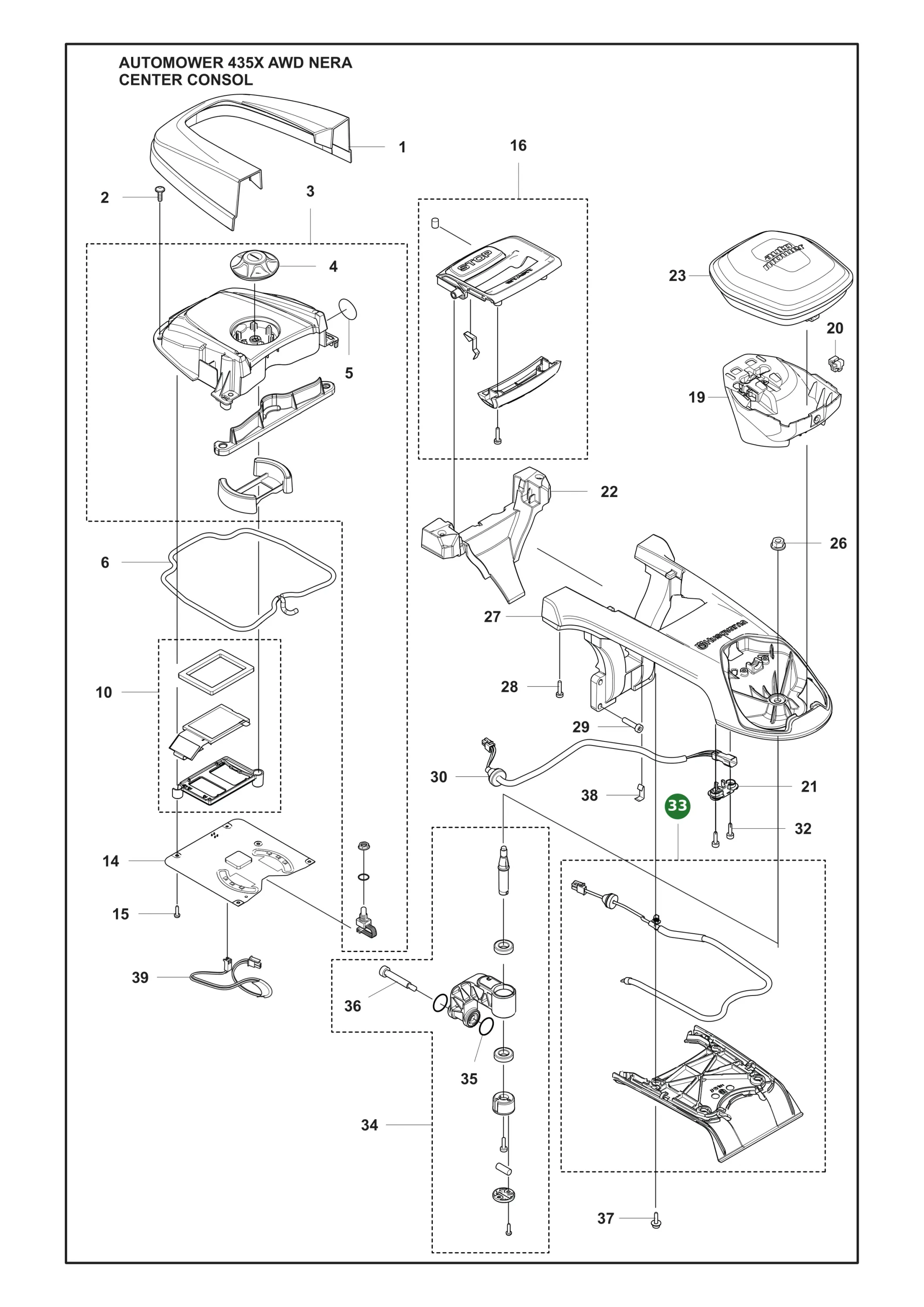

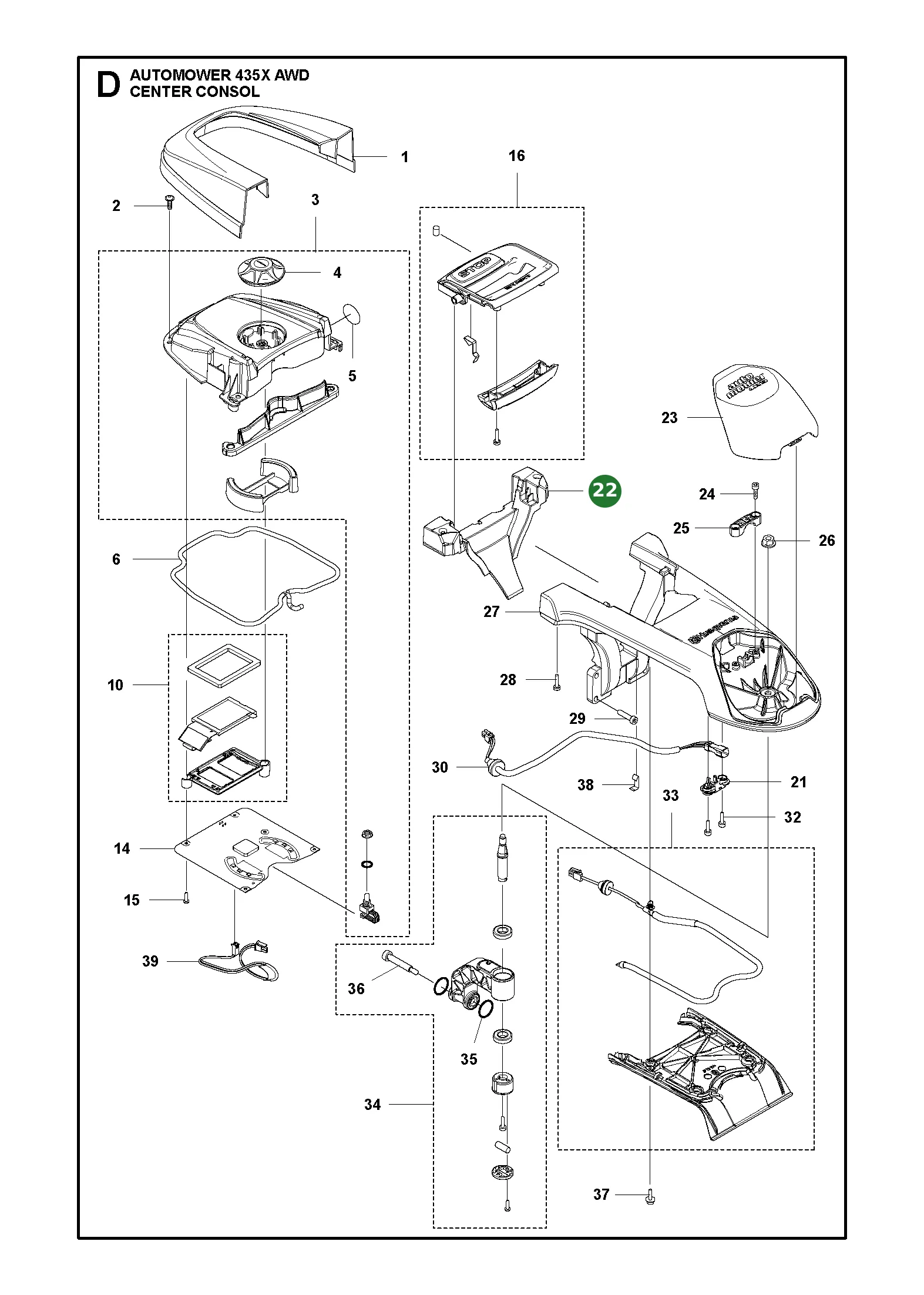

Nr.	Anzahl im Gerät		Artikel
	1		Deckel Bedieneinheit (592614501) HMI, P25
	10		Schraube 5x16mm Torx (574450101) ITXPANT
	1		Abdeckung Bedieneinheit (597162201)
	1		Knopf Bedieneinheit (592614203) 4er-Serie
	1		Entlüftungsmembran 10 Stk. (577753701) Air Filter
	1		Dichtungsstreifen Bedieneinheit (574874714) vorn, oberes Chassis, P25
	1		Display-Kit Bedieneinheit (597166301)
	1		Applikationsplatine Typ 1 (591100202) Application Board
	6		Schraube PW3.5x13 T10 (525887401)
	1		Griff Stopptaste (597162101)
	1		Halter unten CEPOS-Modul (546947801)
	1		Schraubblock-Einsatz (598004501)
	1		Stützbügel Stopptaste (591351701)
	1		CEPOS-Modul (US-Ausführung) (546947504) US-Ausführung
	1		CEPOS-Modul (AU-Ausführung) (546947502) AU-Ausführung
	1		CEPOS-Modul (NZ-Ausführung) (546947503) NZ-Ausführung
	1		CEPOS-Modul (EU-Ausführung) (546947501) EU-Ausführung
	1		CEPOS-Modul (ROW-Ausführung) (546947505) ROW-Ausführung
	1		Mutter M8x1 mit Scheibenauflage (503220401) Washer
	1		Lenkerarm EPOS (590944203)
	5		Schraube PW4.2x18 (580292901)
	4		Schraube M6x25 (598570801)
	1		Hauptkabelsatz Konsole (546701301) Main cable
	2		Schraube MT4x16 T27 (586444901)
	1		Schalter Stopptaste (592944002)
	1		Schwenkarm (597166401)
	2		O-Ring 15.3x2.4mm (740431300)
	1		Schulterschraube M6x51 (592629001)
	4		Schraube M5x12 T27 mit Scheibe (525824401)
	1		Clip Hauptkabel (597803101)
	1		Adapterkabel Schalter 2-polig 310mm (591452202)

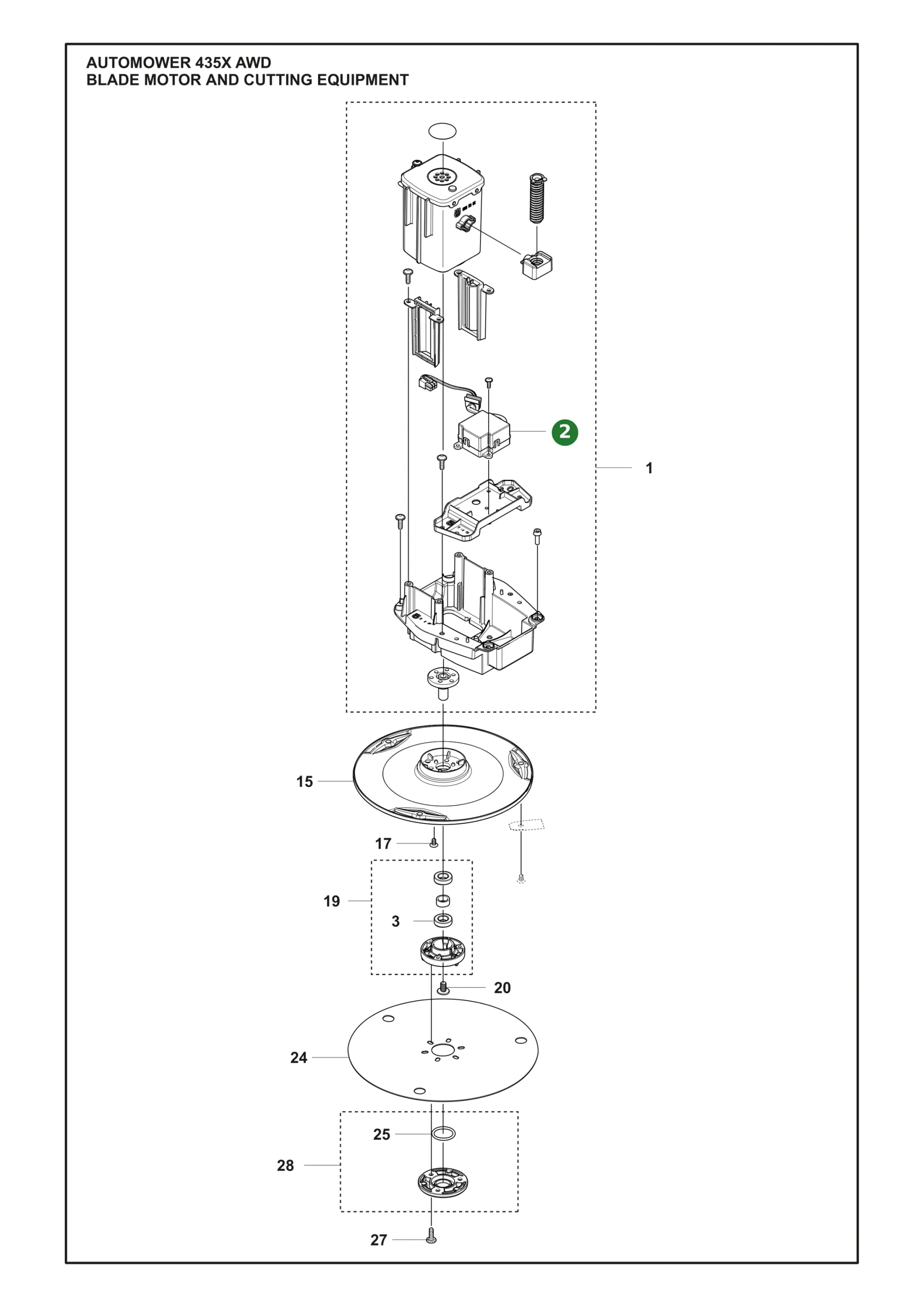

Nr.	Anzahl im Gerät		Artikel
	1		Schneidmodul (592733701)
	1		Motor Schnitthöhenverstellung (592735801) HAM, 435X AWD, 535 AWD
	1		Kugellager Schneidsystem 50 Stk. (593080801) 50 Stk., Schneidsystem, #535075703
	2		Kugellager Schneidsystem (535075703)
	1		Messerscheibe (531177401)
	3		Schraube Messerteller M4x8 Torx (590508701)
	1		Lagergehäuse Schneidsystem (588421702)
	1		Schraube Gleittellerlager (535076001)
	1		Gleitteller (598794801)
	1		O-Ring 20x2.5mm (585297501)
	3		Schraube 14mm grau (575543314)
	1		Lagerabdeckung mit O-Ring (587449601)

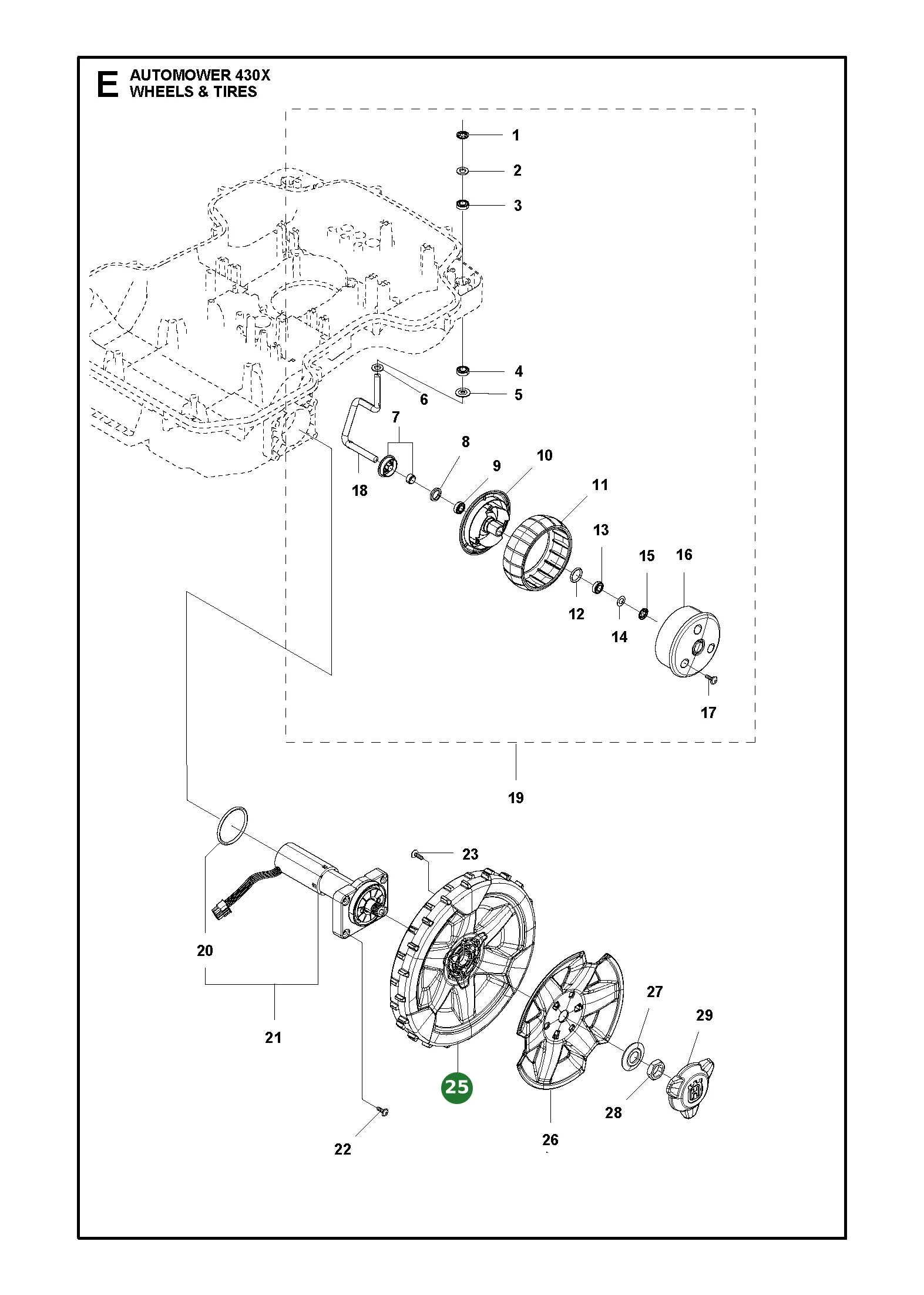

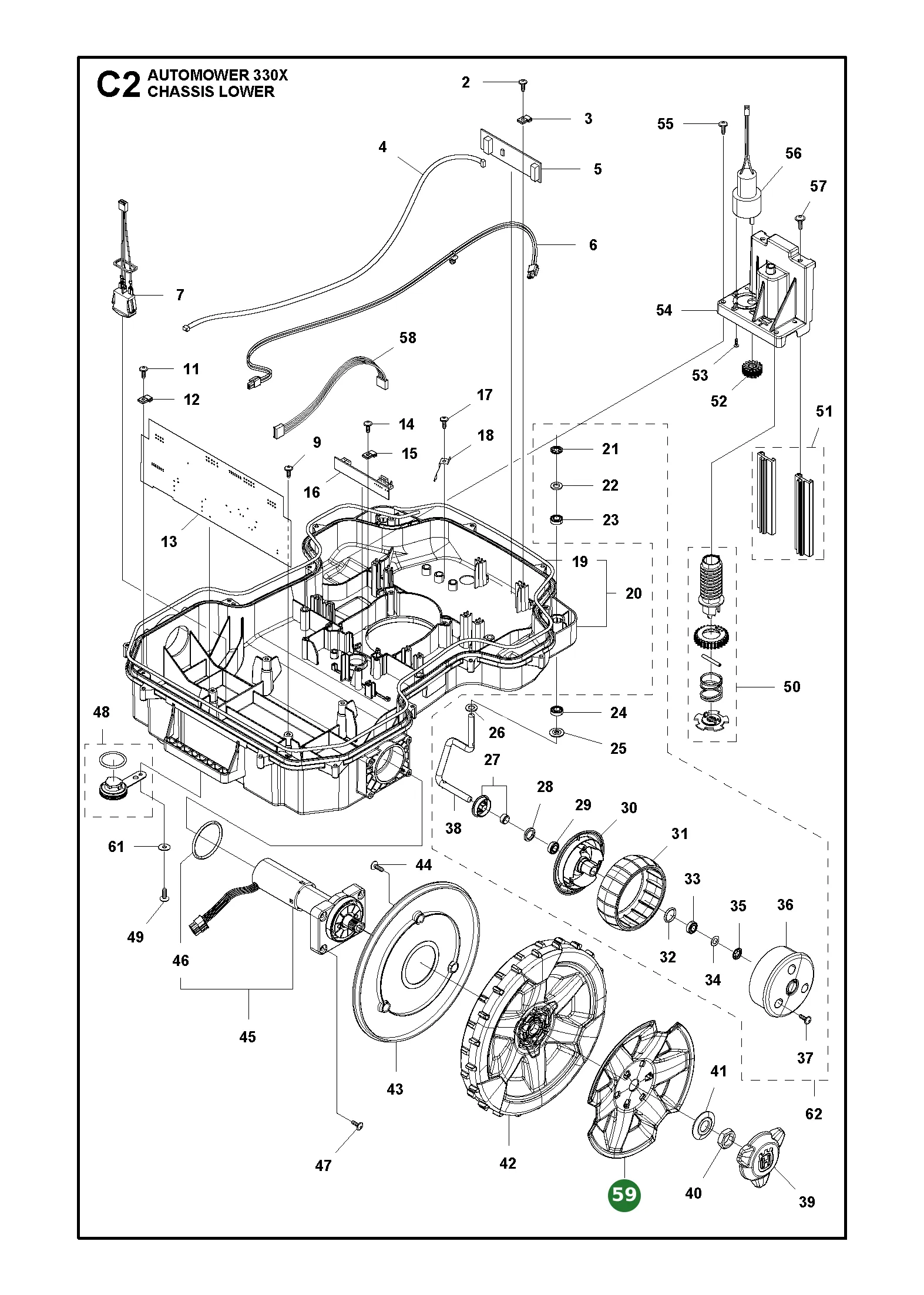

Nr.	Anzahl im Gerät		Artikel
	2		Antriebsmotor Hinterrad (581621307)
	8		Schraube 5x16mm Torx (574450101)
	2		Hinterrad orange 250mm (582280203) Orange
	2		Radkappe Hinterrad (579505702)
	4		Scheibe Hinterrad (586210601)
	4		Sechskant-Flachmutter M16 (731432401)
	2		Radkappe Hinterrad (579505502)
	8		Schraube 5x16mm Torx (574450101)
	2		Hinterrad orange (590217303) Orange
	2		Radabdeckung Hinterrad (590217803)
	4		Scheibe Hinterrad (586210601)
	4		Sechskant-Flachmutter M16 (731432401)
	2		Radkappe Hinterrad (579505502)
	1		O-Ring Radmotor 47.22x3.53mm (580443902)
	1		Endabdeckung Radmotor (529460101) Radmotor-Ende

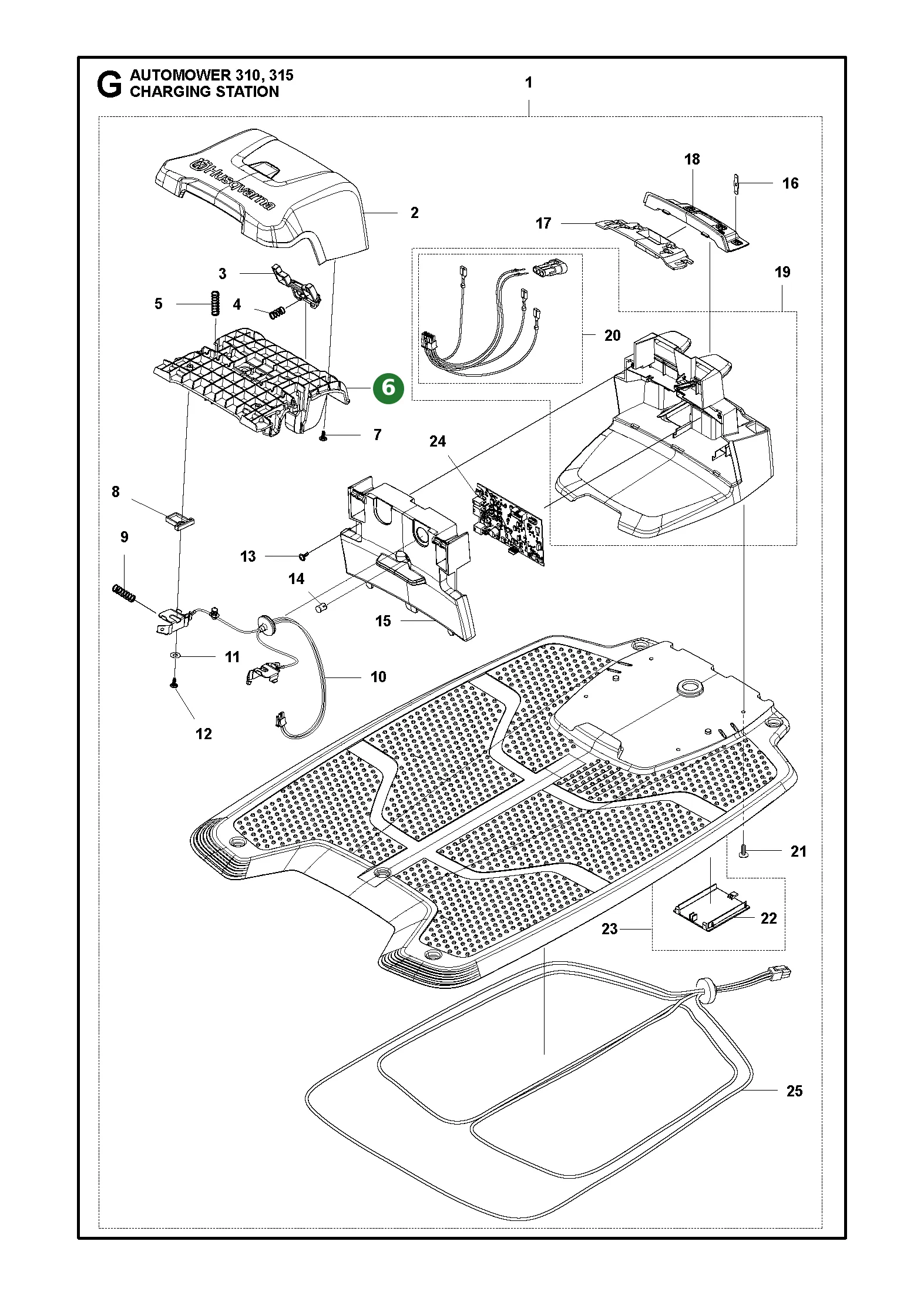

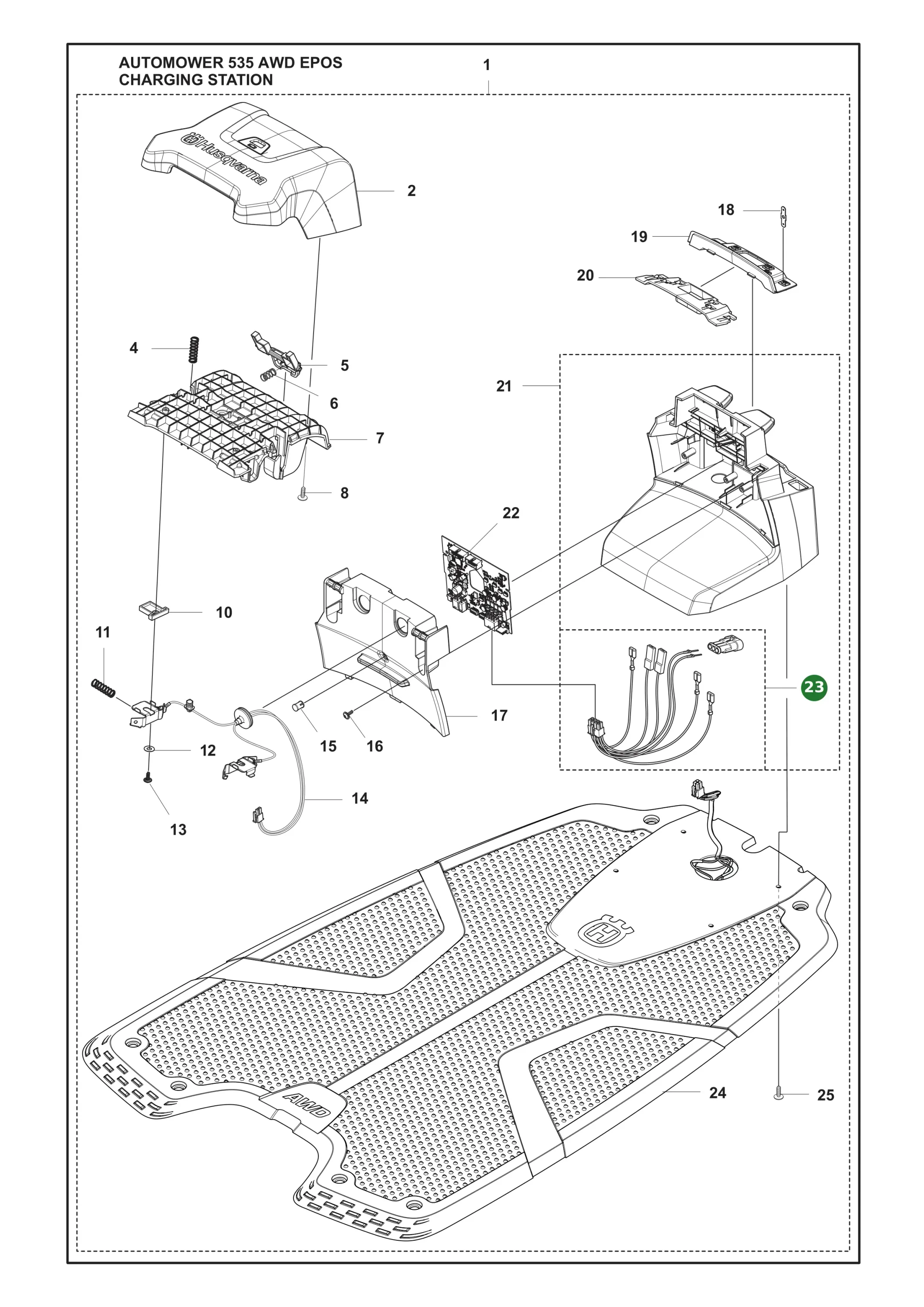

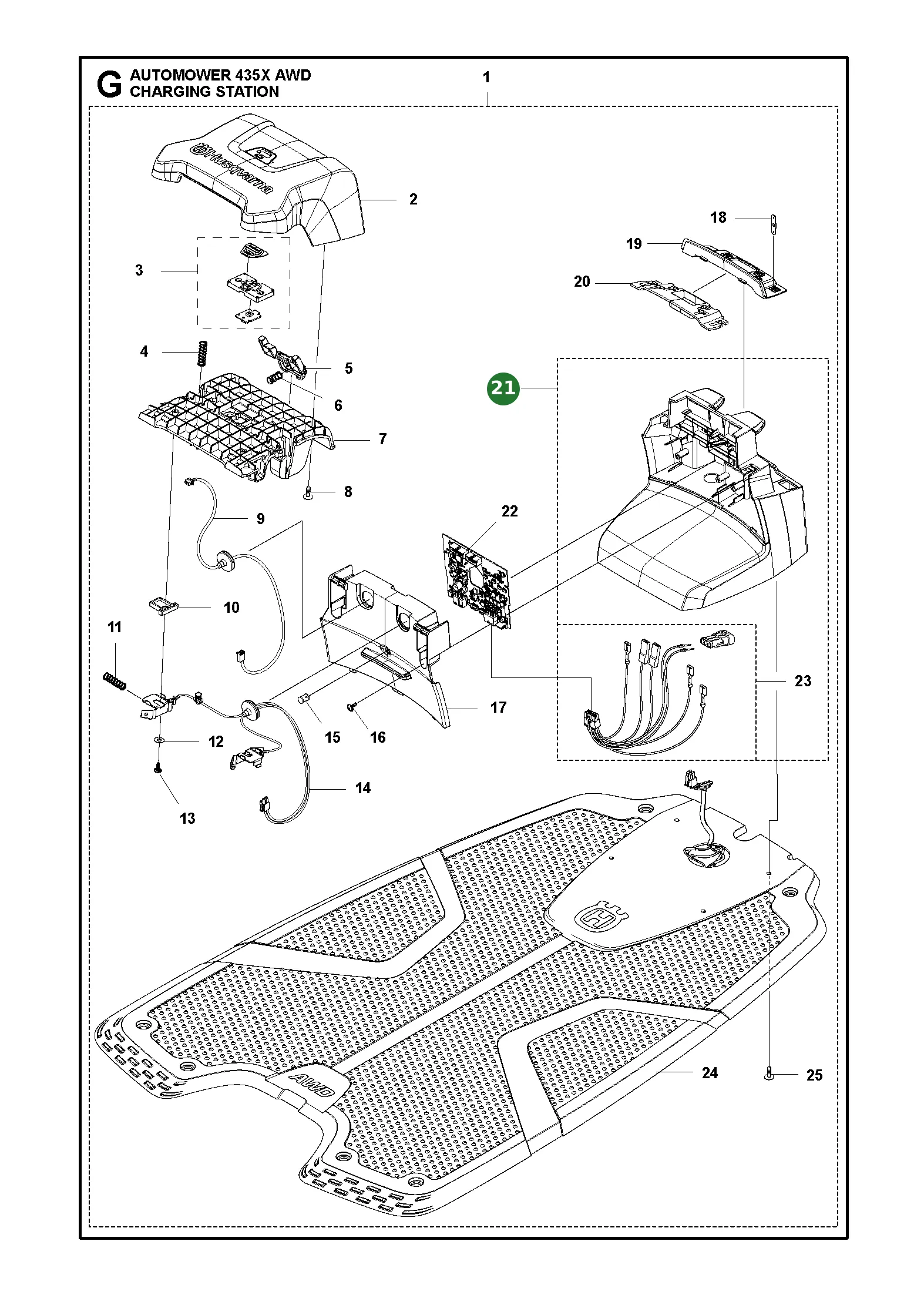

Nr.	Anzahl im Gerät		Artikel
	1		Ladestation (595310103)
	1		Deckel Ladeturm Ladestation (579448203)
	2		Feder Deckel- und Garagenentriegelung (580511401)
	1		Entriegelungsknopf Ladestation (579462402) Entriegelung
	1		Feder Entriegelungs- und Stopptaste (574487001)
	1		Rahmen Ladestation (579458004)
	12		Schraube 14mm grau (575543314)
	2		Abstandsscheibe Ladestationsrahmen (579460502)
	2		Feder Deckel- und Garagenentriegelung (580511401)
	2		Unterlegscheibe (734113741)
	12		Schraube 14mm grau (575543314)
	1		Kabelsatz Ladekontakte Ladestation (531242203) Loom Charging Contact
	1		Diodenlinse LED-Anzeige (590217201)
	2		Schraube 14mm grau (575543314)
	1		Deckel Ladestation mit Kabeltülle (579459704)
	5		Anschlussklemme Ladestation (580504101)
	1		Schaltbrett Ladestation 340 (579459803)
	1		Werkzeughalter (579459901)
	1		Gehäuse Ladeturm Ladestation (588188802)
	1		Platine Ladestation (592894504) Charging station board
	1		Kabelsatz Generatorplatine Ladestation (588478903) Generatorplatine
	1		Bodenplatte Ladestation (595283601) Ladeplatte
	12		Schraube 14mm grau (575543314)

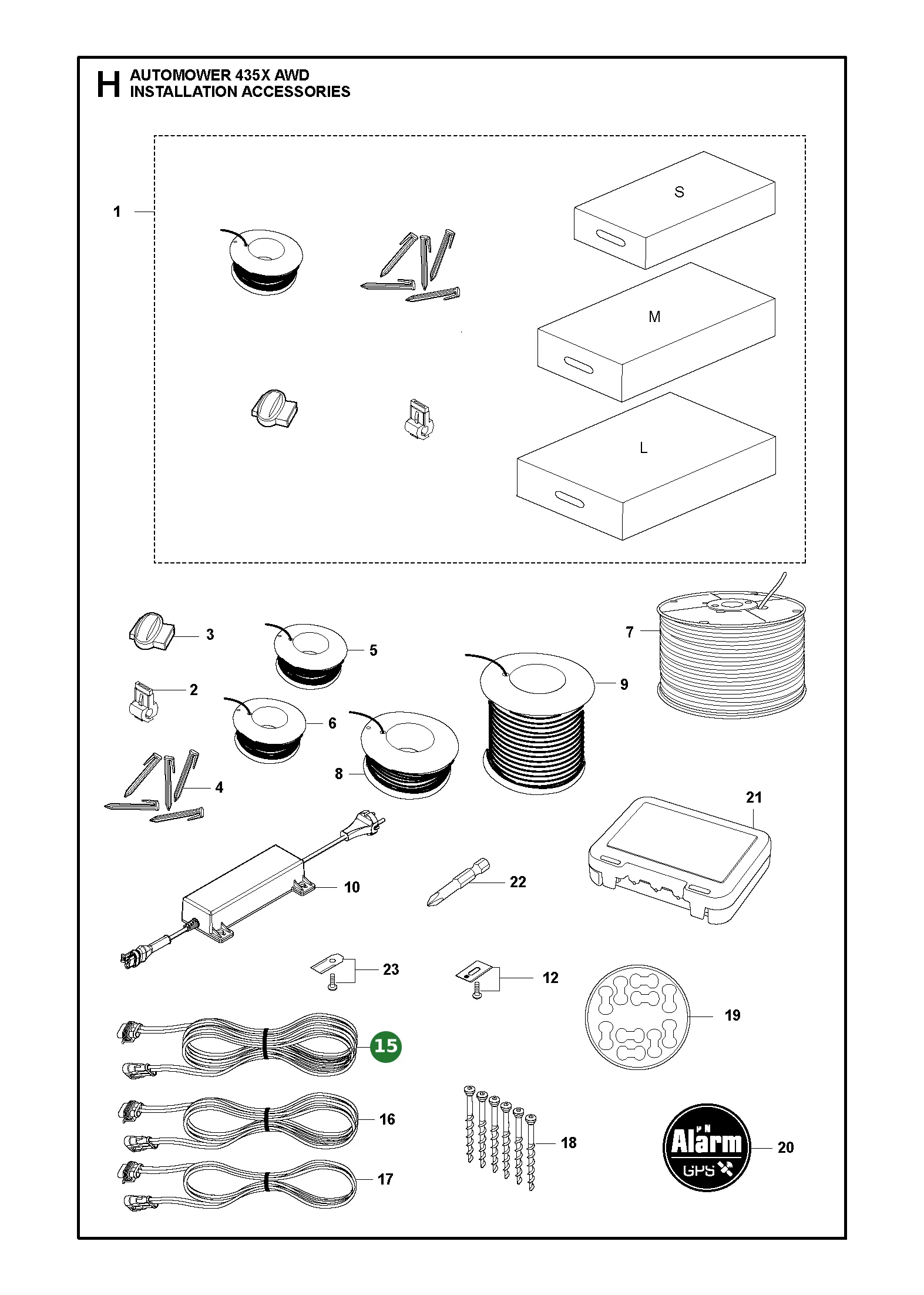

Nr.	Anzahl im Gerät		Artikel
	1		Netzteil 7A (AU-/NZ-Ausführung) (547307005) AUS/NZ
	1		Netzteil 7A (CH-Ausführung) (547307003) CH
	1		Netzteil 7A (brasilianische Ausführung) (547307008) BR
	1		Netzteil 7A (EU-Ausführung) (547307001) EU
	1		Netzteil 7A 28V (Japan-Ausführung) (547307006) JP
	1		Netzteil 7A (US-/CA-Ausführung) (547307004) US
	1		Netzteil 7A (UK-/IE-Ausführung) (547307002) UK
	1		Anschlussleitung Ladestation 20m (588765004) 20 m, 450X
	1		Anschlussleitung Ladestation 10m (588765005) 10 m, 450X
	1		Anschlussleitung Ladestation 3m (588765006) 3 m, 450X
	1		Garantiesiegel Händler (580689502) Garantiesiegel, Händler
	1		Ankerschrauben Ladestation und Garage (597435801) 6 pcs + key

Nr.	Anzahl im Gerät		Artikel
	1		Garage L (540546501) Größe L
	1		Aufkleber Logo 170mm (577062001) Husqvarna, 170mm
	1		Abdeckung Garage oben (598465501) P25
	1		Entriegelungsgriff links (585324002) links
	1		Verbindungsstange Garage (585324101) Steel Rod
	2		Feder Deckel- und Garagenentriegelung (580511401) Spring
	2		Scharnierstift Garagenmechanik (585341501) Hinge Pin
	1		Gelenkträger Garage (585341601) Gelenkträger
	9		Schraube 14mm grau (575543314) Screw
	1		Entriegelungsgriff rechts (585324001) rechts
	1		Klappe Garage (585323602) Hatch
	1		Gehäusebasis Garage (597635801) Basis, P25/G4 400er/500er Serie
	1		Ankerschrauben Ladestation und Garage (597435801) Screw Kit
	1		Stütze links Garagenbasis (548110401) Support Base Left
	4		Vierkantmutter M6 (503226601) Square nut
	1		Stütze rechts Garagenbasis (548110402) Support Base Right
	4		Schraube M6 (535129303) Screw

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Akku (534199401) Typ 20, 18.0V/8.4Ah
	Lagergehäuse Schneidsystem (588421702) Schneidsystem
	Kugellager Schneidsystem 50 Stk. (593080801) 50 Stk., Schneidsystem, #535075703
	Kugellager Schneidsystem (535075703) Kugellager
	Messerscheibe (531177401) Messerscheibe der Schneidausrüstung.
	Gleitteller (598794801) unter Messerscheibe

Zubehör

	Artikel beschreibung
	Referenzstation EPOS RS1 (EU-Ausführung) (970759801) EPOS RS1
	Referenzstation EPOS RS1 (EU-Ausführung) (970759801) EPOS RS1
	Endurance Messer Blisterpack 6 Stk. (595084401) Endurance, Blisterpack, 6 Stk.
	Garage L (540546501) Größe L
	Garage L (540546501) 435X AWD NERA, 535 AWD EPOS
	Radbürstensatz 6 Stk. (505132803) 6 Stk.
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Messer Carbon extra dick (577864603) Edelstahl, 0.35mm, Blisterpack, 9 Stk.
	Hybrid-Gras-Kit 1x1 m (598896001) Hybrid-Gras, 1x1 m
	Radreinigungs-Set 2 Stk. (546260001) 2 Stk.
	Reinigungs- und Pflegebox (547784901) Reinigung, Pflege
	Endurance PRO Messer 6 Stk. (599805201) Endurance PRO, HSS, 6 Stk.

Dokumente

Für Husqvarna Automower 435X AWD NERA stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
