Husqvarna Automower Aspire R4 | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Automower Aspire R4 von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

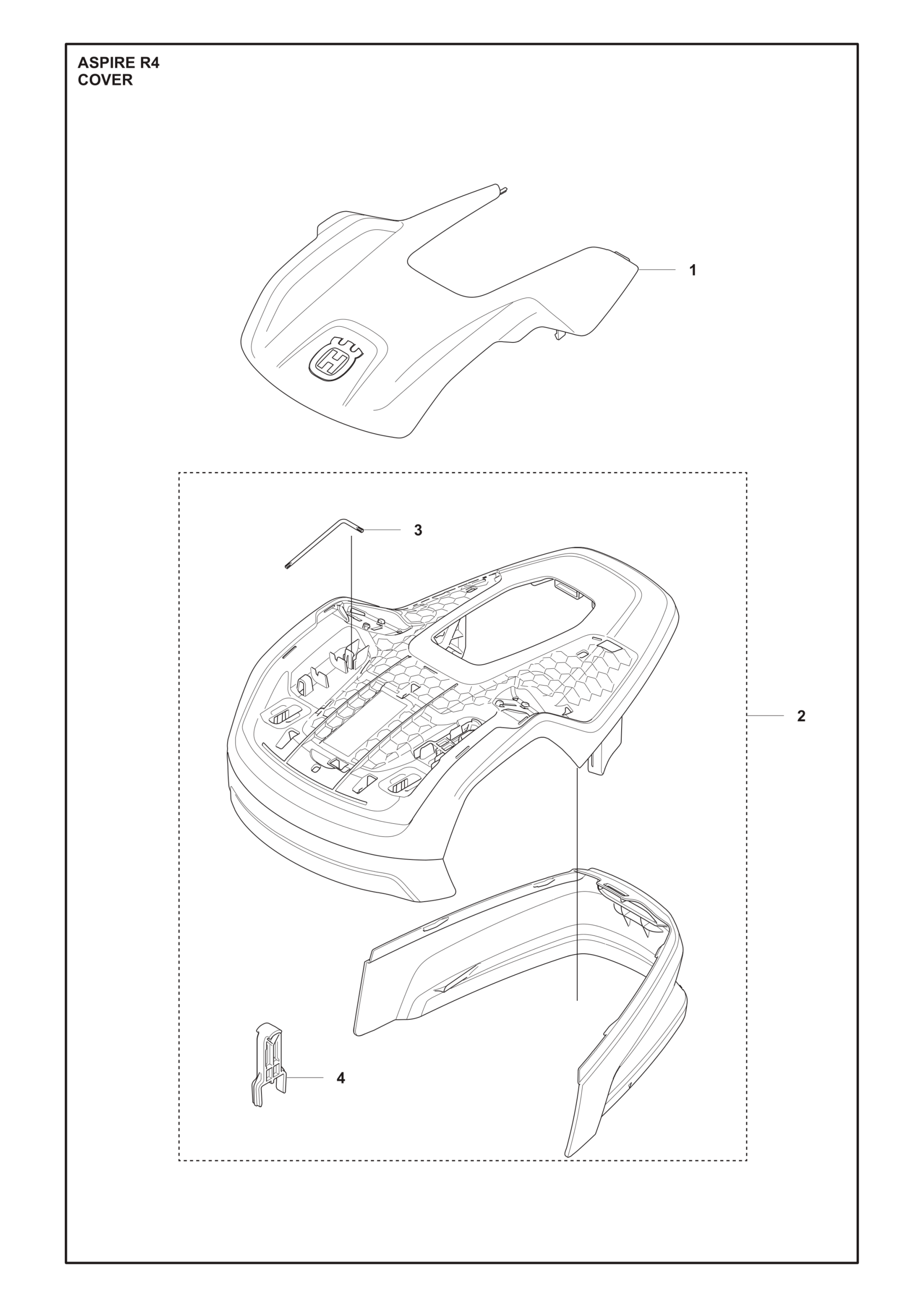

Ersatzteilkatalog für Automower Aspire R4

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung oben (531351101)
	1		Abdeckungs-Baugruppe mit Werkzeug (536977003)
	1		Torxschlüssel T20 (529342701)
	1		Demontagewerkzeug Abdeckung (598764201)

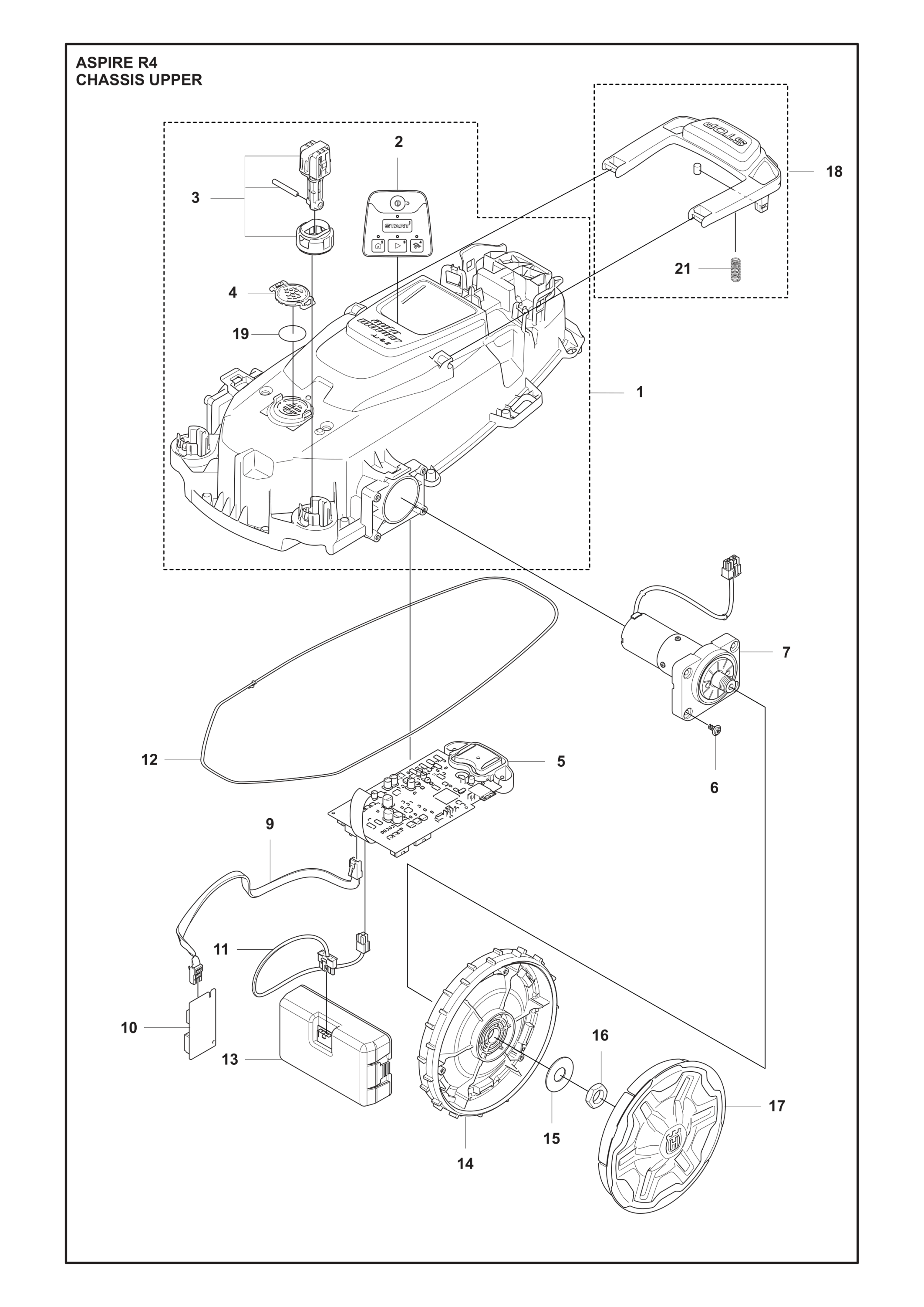

Nr.	Anzahl im Gerät		Artikel
	1		Elektronikgehäuse oben (Chassis) (536977103)
	1		Tastatur 5 Tasten (535541103)
	1		Säulen-Baugruppe V2 (596020703)
	1		Deckel Luftfilter (586038902) Luftfilter
	1		Hauptplatine (547587401) PCBA - Mainboard
	4		Schraube 5x16mm Torx (574450101)
	1		Radmotor mit Kabel (599620803)
	1		Kabelsatz Hauptplatine (589351003)
	1		Platine Schleifensensor Antriebsseite (597181601) PCBA - Loop sensor
	1		Akkukabel (534189703)
	1		Dichtungsstreifen Chassis oben (574874721)
	1		Akku (593247201)
	2		Hinterrad 195mm (535599901)
	1		Scheibe Hinterrad (586210601)
	2		Sechskant-Flachmutter M16 (731432401)
	2		Radkappe Hinterrad (531351401)
	1		Stopptaste (536977201)
	1		Entlüftungsmembran 10 Stk. (577753701)
	1		Feder (535130101)

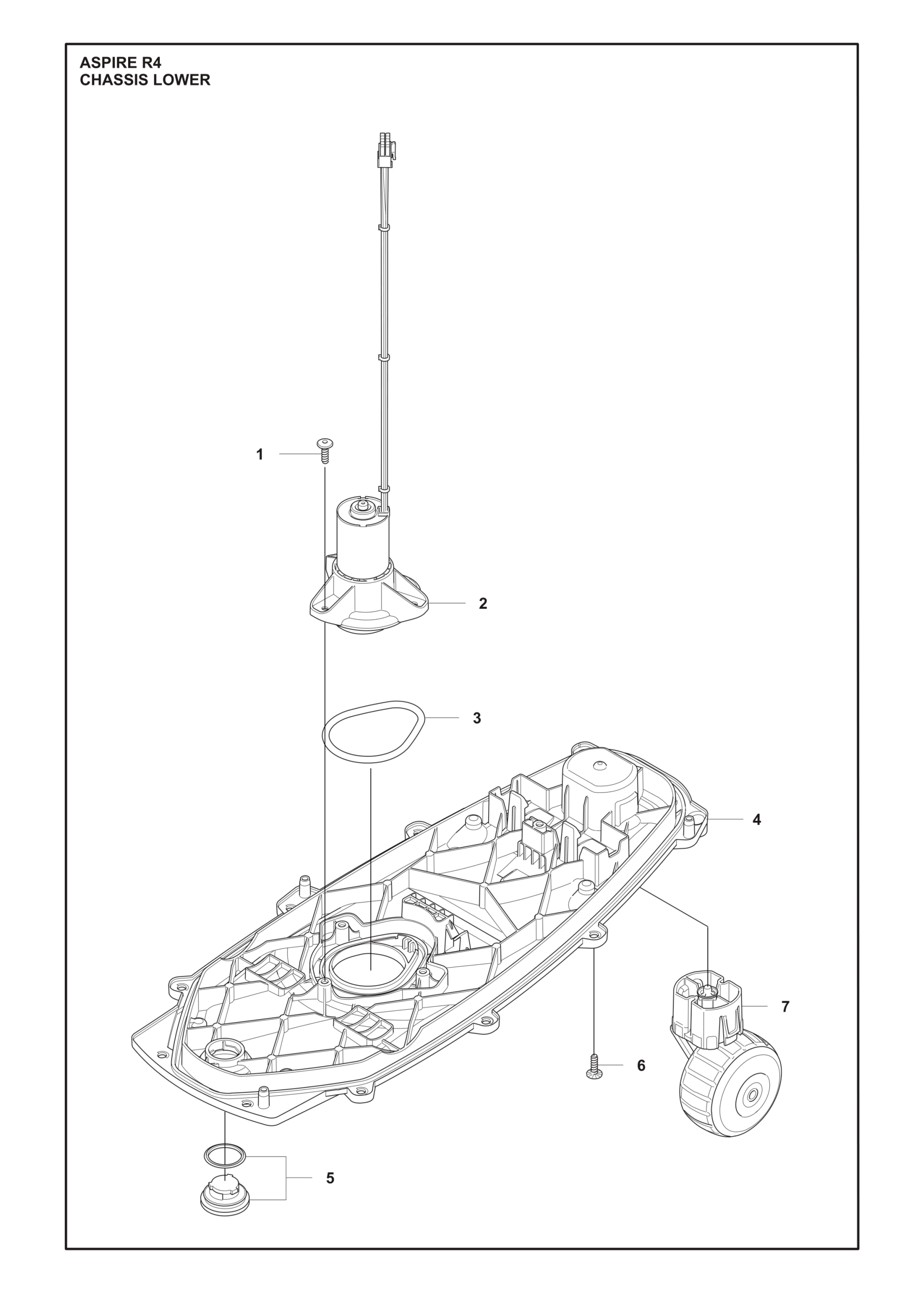

Nr.	Anzahl im Gerät		Artikel
	4		Schraube 5x16mm Torx (574450101)
	1		Messermotor (599267704)
	1		Dichtung Messermotor (529516301)
	1		Elektronikgehäuse unten (Chassis) (531385101)
	2		O-Ring Service-Stopfen (536977301)
	12		Schraube 5x16mm Torx (574450101)
	1		Vorderrad (547412801)

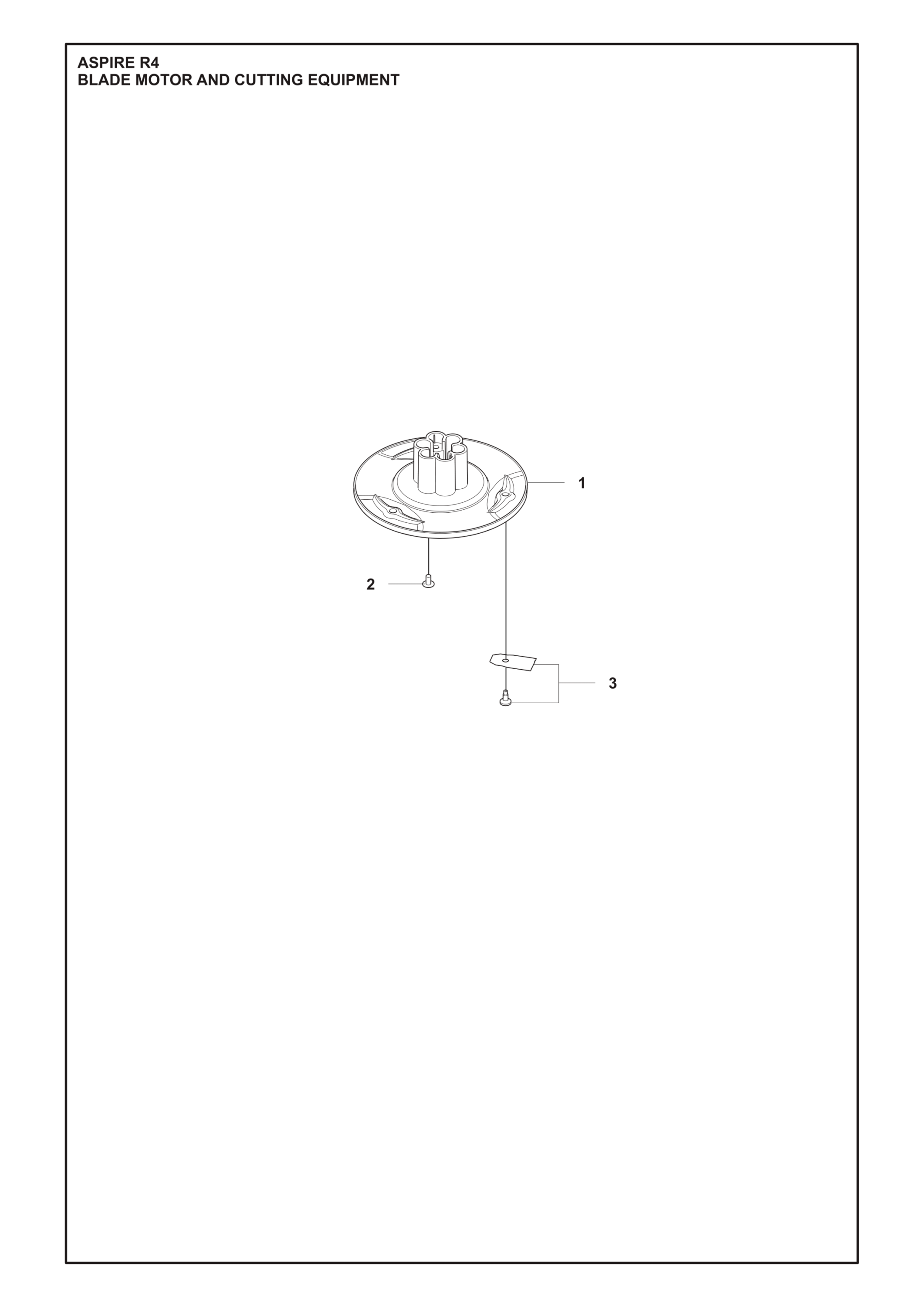

Nr.	Anzahl im Gerät		Artikel
	1		Messerscheibe (598908701)
	1		Schraube Messerteller M4x8 Torx (590508701)
	1		Messer Endurance 45 Stk. (595084402) Endurance, 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606505) 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577864603) 6 Stk., inkl. Schrauben
	1		Endurance PRO Messer 6 Stk. (599805201) Endurance PRO, HSS, 6 Stk., inkl. Schrauben
	1		Endurance PRO Messer 45 Stk. (599805202) Endurance PRO, HSS, 45 Stk., inkl. Schrauben
	1		Endurance Messer Blisterpack 6 Stk. (595084401) Endurance, Blisterpack, 6 Stk., inkl. Schrauben
	1		Endurance PRO Messer 300 Stk. (599805203) Endurance PRO, HSS, 300 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606604) 300 Stk., inkl. Schrauben
	1		Messer Endurance 300 Stk. (595084403) Endurance, 300 Stk., inkl. Schrauben

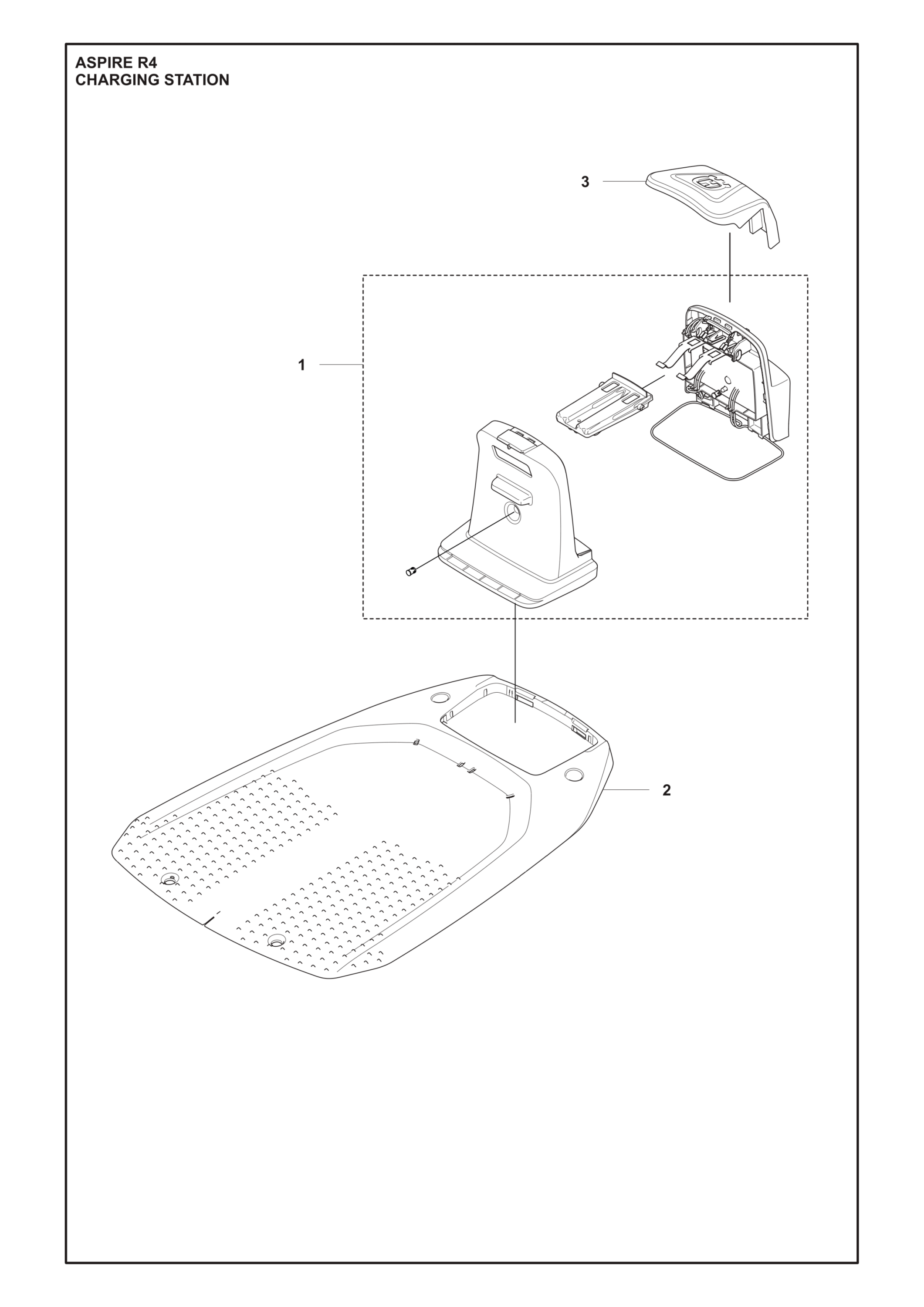

Nr.	Anzahl im Gerät		Artikel
	1		Ladeturm Ladestation (547459002)
	1		Bodenplatte Ladestation (536043101)
	1		Deckel Ladeturm oben (591434201)

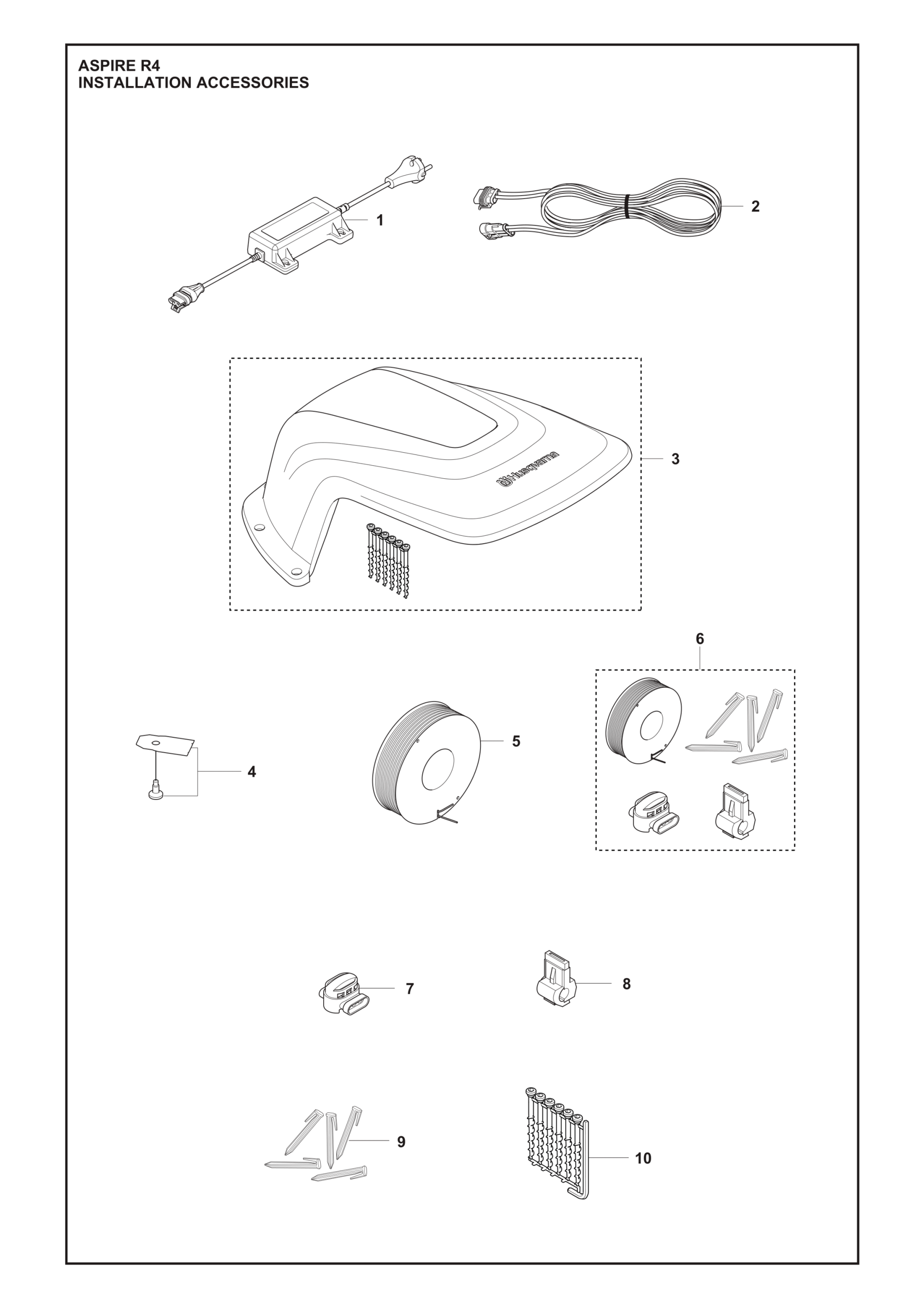

Nr.	Anzahl im Gerät		Artikel
	1		Netzteil 28V 1.3A CH (529532603) 28V, 1.3A, CH-Ausführung
	1		Netzteil 28V 1.3A UK/IE (529532602) 28V, 1.3A, UK/IE-Ausführung
	1		Netzteil 28V 1.3A EU (599677301) 28V, 1.3A, EU-Ausführung
	1		Netzteil 28V 1.3A JP (529532606) 28V, 1.3A, JP-Ausführung
	1		Netzteil 28V 1.3A (529532604) 1.3A, US/CA-Ausführung
	1		Anschlussleitung Ladestation 5m (579825104) Ladestation, 5 m
	1		Anschlussleitung Ladestation 3m (579825103) Ladestation, 3 m
	1		Anschlussleitung Ladestation 10m (579825102) Ladestation, 10 m
	1		Anschlussleitung Ladestation 20m (579825101) Ladestation, 20 m
	1		Garage (536661801) Aspire R4
	1		Endurance PRO Messer 6 Stk. (599805201) Endurance PRO, HSS, 6 Stk., inkl. Schrauben
	1		Endurance PRO Messer 45 Stk. (599805202) Endurance PRO, HSS, 45 Stk., inkl. Schrauben
	1		Messer Endurance 300 Stk. (595084403) Endurance, 300 Stk., inkl. Schrauben
	1		Endurance PRO Messer 300 Stk. (599805203) Endurance PRO, HSS, 300 Stk., inkl. Schrauben
	1		Endurance Messer Blisterpack 6 Stk. (595084401) Endurance, Blisterpack, 6 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606604) 300 Stk., inkl. Schrauben
	1		Messer Endurance 45 Stk. (595084402) Endurance, 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577606505) 45 Stk., inkl. Schrauben
	1		Messer Carbon extra dick (577864603) 6 Stk., inkl. Schrauben
	1		Begrenzungskabel PRO Ø5.5mm 300 m (546934902) PRO, schwarz, Ø5.5mm, 300 m
	1		Begrenzungskabel Ø2.7mm 150m (597237801) Standard, Ø2.7mm, 150 m, Blisterpack
	1		Begrenzungskabel Standard Ø2.7mm 800m (580662009) Standard, Ø2.7mm, 800 m
	1		Begrenzungskabel Ø2.7mm 50m (597237802) Standard, Ø2.7mm, 50 m, Blisterpack
	1		Begrenzungskabel Heavy Duty Ø3.4mm 500 m (522914102) Heavy Duty, UV-beständig, Ø3.4mm, 500 m
	1		Installationskit S (967972101) S
	1		Installationskit L (967972301) L
	1		Installationskit M (967972201) M
	1		Verbinder Begrenzungskabel 5 Stk. (536085402) Begrenzungskabel, 5 Stk.
	1		Kabelverbinder Begrenzungskabel (536085403) Begrenzungskabel, 100 Stk.
	1		Anschlussklemme Ladestation 100 Stk. (535129002) Ladestation, Schleifenkabel, 100 Stk.
	1		Anschlussklemme Ladestation 5 Stk. (577864801) Ladestation, Schleifenkabel, 5 Stk.
	1		Erdnägel Begrenzungskabel 100 Stk. (577864201) Begrenzungskabel, Blisterpack, 100 Stk.
	1		Ankerschrauben Ladestation und Garage (597435801) 6 pcs

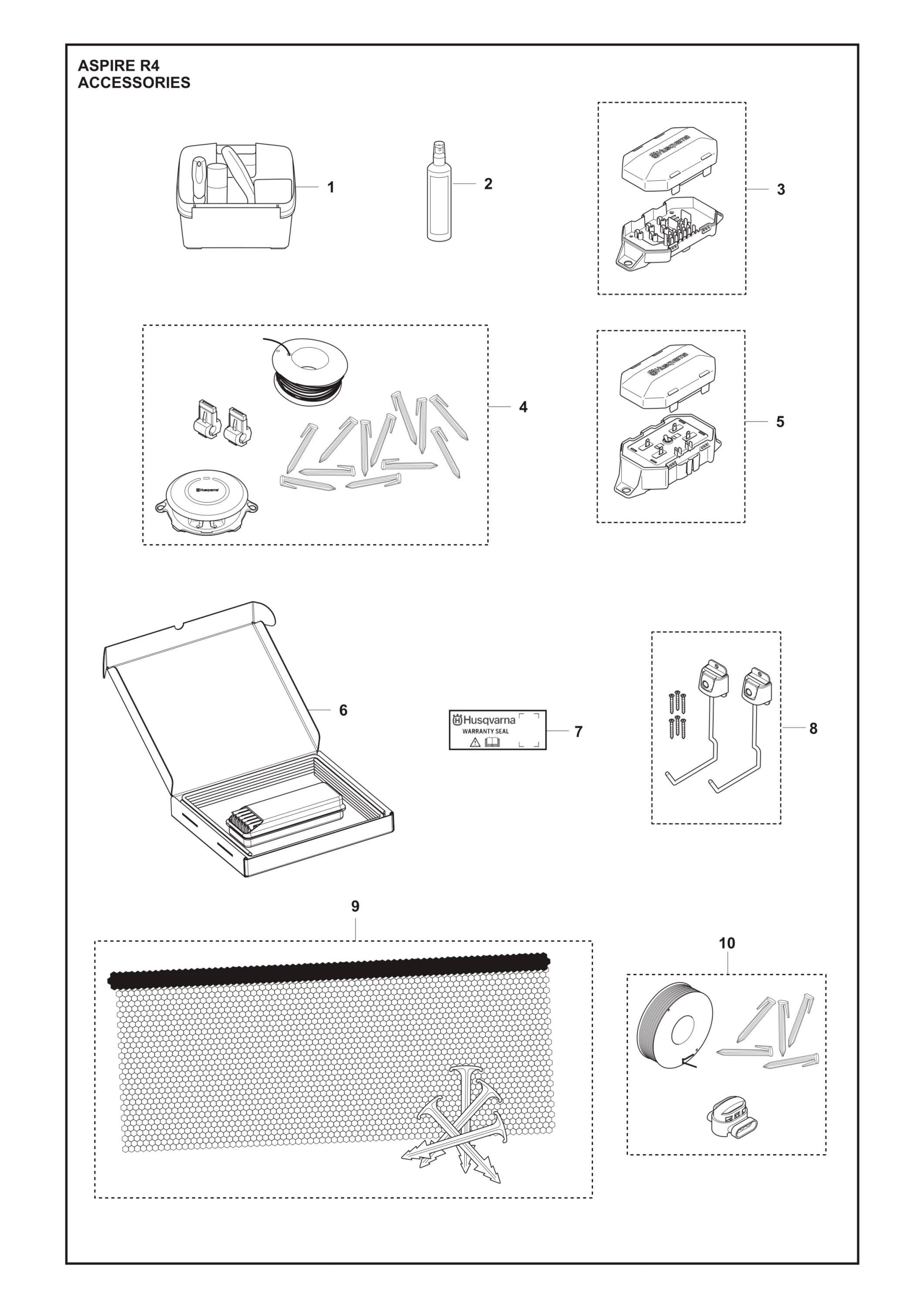

Nr.	Anzahl im Gerät		Artikel
	1		Reinigungs- und Pflegebox (547784901) Reinigung, Pflege
	1		Pflege- und Glanzspray 200ml (597255701) Pflege und Glanz
	1		Schutzbox Kabelstecker Ø2.7–3.4mm (599801701) Kabelstecker, Ø2.7–3.4mm
	1		Flexi Fence (529880501) FlexiFence
	1		Flexibler Flächenbereichsschalter (529459701) Flächenbereich, flexibel
	1		Flexibles Flächenbegrenzungs-Kit (597987001) temporär, Bogenelemente
	1		Garantiesiegel Händler klein horizontal (546137702) Garantiesiegel, Händler, klein, horizontal
	1		Haken inkl. Schrauben 2 Stk. (536859801) inkl. Schrauben
	1		Hybrid-Gras-Kit 1x1 m (598896001) Hybrid-Gras, 1x1 m
	1		Begrenzungskabel Reparatur-Kit (597539501) Begrenzungskabel, Kabelverbinder, Erdnägel

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Akku (593247201) Typ 10, Li-Ion, 18V, 2.0Ah
	Messerscheibe (598908701) Messerscheibe der Schneidausrüstung.
	Hinterrad 195mm (535599901) Antriebsrad, Ø195mm, 2K, 6 Clips
	Vorderrad (547412801) Vorderrad des Mähroboters.
	Netzteil 28V 1.3A EU (599677301) 28V, 1.3A, EU-Ausführung
	Netzteil 28V 1.3A UK/IE (529532602) 28V, 1.3A, UK/IE-Ausführung
	Netzteil 28V 1.3A CH (529532603) 28V, 1.3A, CH-Ausführung
	Radkappe Hinterrad (531351401) Radkappe.
	Entlüftungsmembran 10 Stk. (577753701) 10 Stk.
	Dichtungsstreifen Chassis oben (574874721) oberes Chassis
	Dichtung Messermotor (529516301) Dichtung
	Anschlussleitung Ladestation 20m (579825101) Ladestation, 20 m
	Anschlussleitung Ladestation 10m (579825102) Ladestation, 10 m
	Anschlussleitung Ladestation 3m (579825103) Ladestation, 3 m
	Anschlussleitung Ladestation 5m (579825104) Ladestation, 5 m
	Ankerschrauben Ladestation und Garage (597435801) Ankerschraube

Zubehör

	Artikel beschreibung
	Installationskit S (967972101) S
	Lagerschiene Aspire (536655701) Aspire
	Garage (536661801) Aspire R4
	Flexi Fence (529880501) FlexiFence
	Endurance Messer Blisterpack 6 Stk. (595084401) Endurance, Blisterpack, 6 Stk.
	Reinigungs- und Pflegebox (547784901) Reinigung, Pflege
	Schutzbox Kabelstecker Ø2.7–3.4mm (599801701) Kabelstecker, Ø2.7–3.4mm
	Flexibler Flächenbereichsschalter (529459701) flexibel
	Begrenzungskabel Reparatur-Kit (597539501) Begrenzungskabel, Kabelverbinder, Erdnägel
	Flexibles Flächenbegrenzungs-Kit (597987001) temporär, Bogenelemente
	Erdnägel Begrenzungskabel 100 Stk. (577864201) Begrenzungskabel, Blisterpack, 100 Stk.
	Verbinder Begrenzungskabel 1 Stk. (501980201) Begrenzungskabel, 1 Stk.
	Messer Carbon extra dick (577864603) Edelstahl, 0.35mm, Blisterpack, 9 Stk.
	Anschlussklemme Ladestation für dickes Kabel 1 Stk. (529280801) Ladestation, dickes Kabel, 1 Stk.
	Verbinder Begrenzungskabel 5 Stk. (536085402) Begrenzungskabel, 5 Stk.
	Hybrid-Gras-Kit 1x1 m (598896001) Hybrid-Gras, 1x1 m
	Reinigungs- und Pflegebox (547784901) Reinigung, Pflege
	Standard PRO Messer 45 Stk. (599805301) Standard PRO, 45 Stk.
	Endurance PRO Messer 6 Stk. (599805201) Endurance PRO, HSS, 6 Stk.

Dokumente

Für Husqvarna Automower Aspire R4 stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
