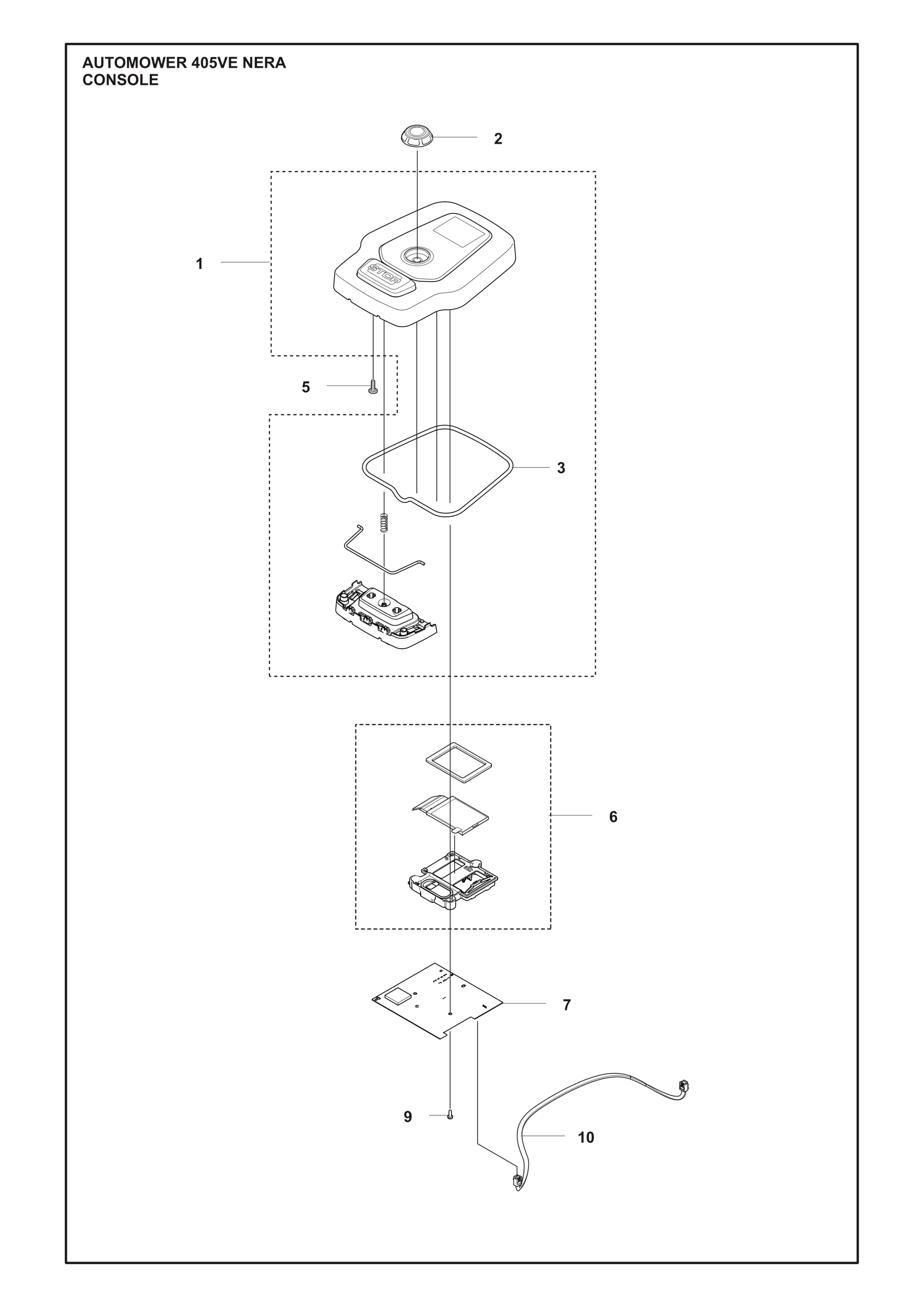

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 | Abdeckungssatz Bedieneinheit oben (548084702) | |||
| 1 |  |
Drehknopf Bedieneinheit (531375901) Drehregler, 2K | ||
| 1 |  |
Dichtung Bedieneinheit (599911803) EPDM, umlaufend, HMI | ||
| 4 |  |
Schraube 5x16mm Torx (574450101) Screw | ||
| 1 |  | Display-Kit Bedieneinheit (538822401) | ||
| 1 |  |
Steuerungsplatine Bedieneinheit Typ 6 (599702701) Application circuit board | ||
| 3 |  | Schraube PW3.5x10 T10 (525887402) | ||
| 1 |
Modularkabel RJ12 480mm (536253905) Wiring Assy Magnetic sensor |

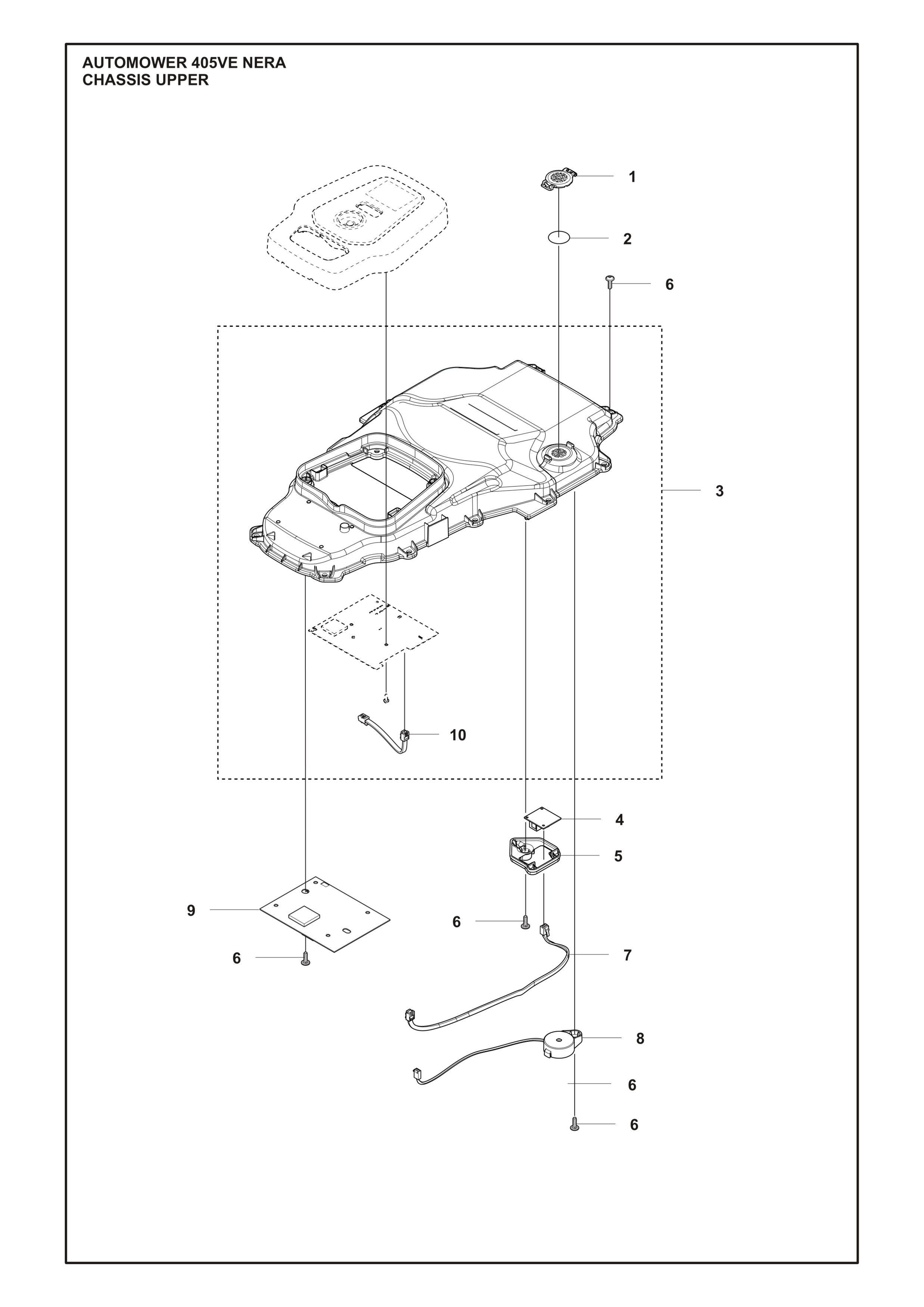

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Deckel Luftfilter (586038902) Luftfilter | ||
| 1 |  |
Entlüftungsmembran 10 Stk. (577753701) Air filter | ||
| 1 |  |

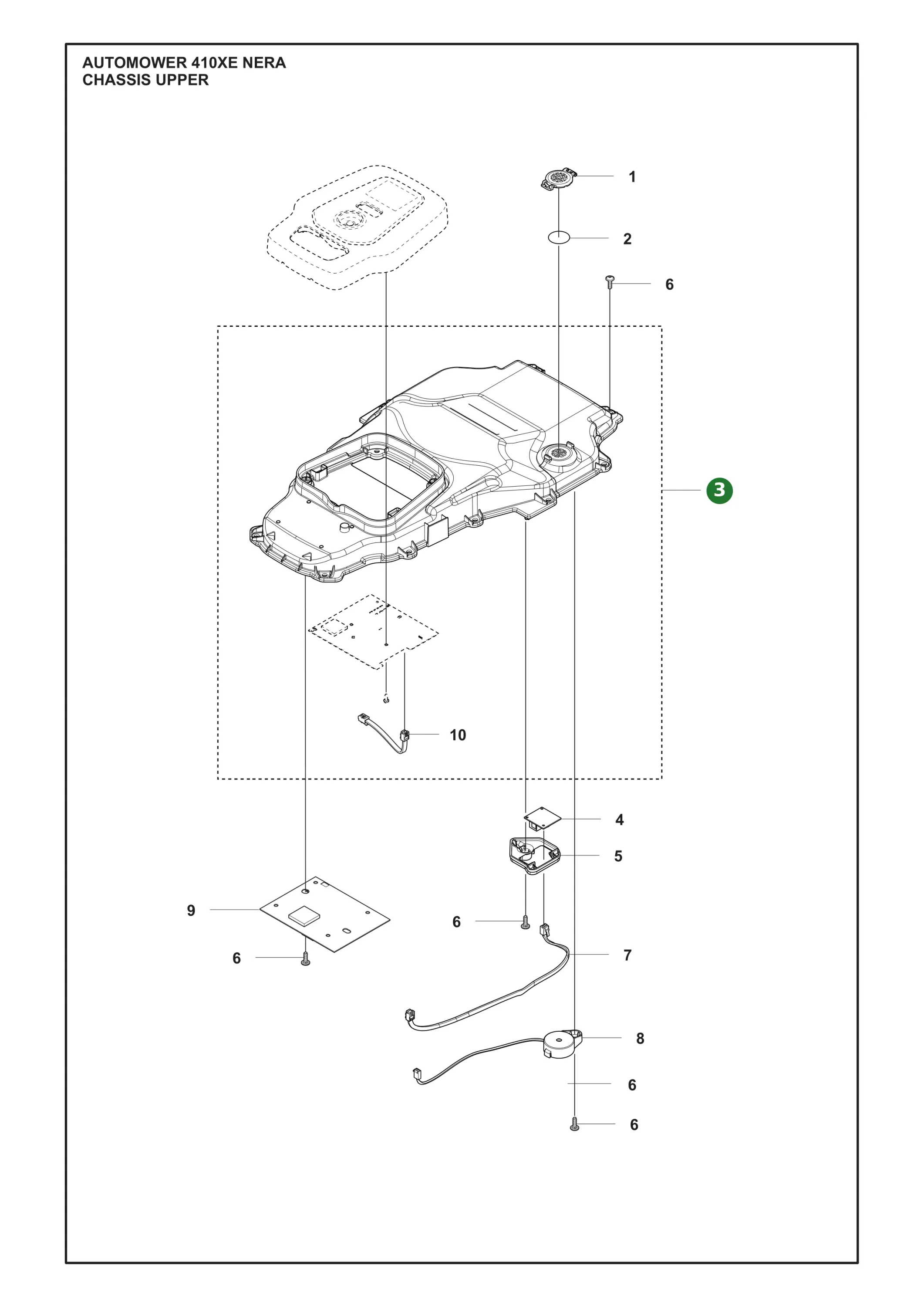

Elektronikgehäuse oben (Chassis) (548084601) Chassis upper KIT | ||
| 1 |  |
Magnetsensor-Platine (591125501) Magnetic sensor circuit board | ||
| 1 |  |
Halter 3D-Sensorplatine (535563901) 3D-Sensorplatine | ||
| 14 | | Schraube 5x16mm Torx (574450101) | ||
| 1 |  |
Kabel RJ12 6/6 400mm (536253911) Wiring Assy Magnetic sensor | ||
| 1 |  |
Summer mit Kabel (531351802) Buzzer | ||
| 1 |  |
Kommunikationsplatine CBT10 (536462903) Communication circuit board, CBT10 | ||
| 1 |  |
Kabel RJ12 6/6 270mm (547108613) Wiring Assy Communication circuit board |

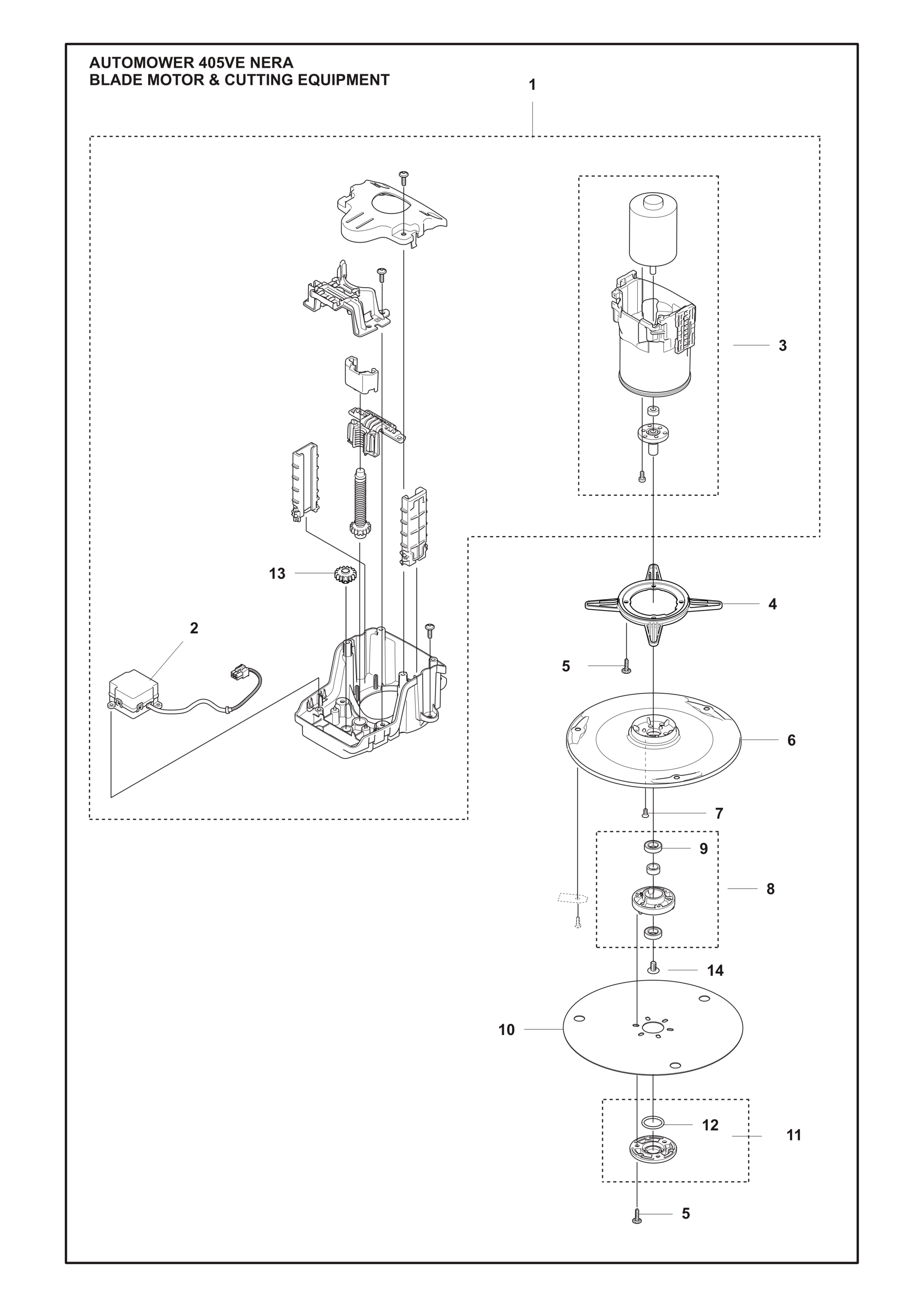

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Schneidmodul (546838902) Cutting module | ||
| 1 |  |
Motor Schnitthöhenverstellung (592735803) Typ 153.2, HAM | ||
| 1 |  |
Messermotor vorne (599428302) Cutting motor front | ||
| 1 |  | Rahmen Motorgehäuse (599318201) | ||
| 3 |  | Schraube 14mm grau (575543314) | ||
| 1 |  |
Messerscheibe (531177401) Blade disc | ||
| 3 |  | Schraube Messerteller M4x8 Torx (590508701) | ||
| 1 |  | Lagergehäuse Schneidsystem (588421702) | ||
| 2 | Kugellager Schneidsystem 50 Stk. (593080801) 50 Stk., Schneidsystem, #535075703 | |||
| 2 |  | Kugellager Schneidsystem (535075703) | ||
| 1 |  | Gleitteller (598794801) | ||
| 1 |  |
Lagerabdeckung mit O-Ring (587449601) Lager | ||
| 1 |  | O-Ring 20x2.5mm (585297501) | ||
| 1 |  | Zahnrad Schnitthöhenverstellung (599317601) | ||
| 1 |  | Schraube Gleittellerlager (535076001) |

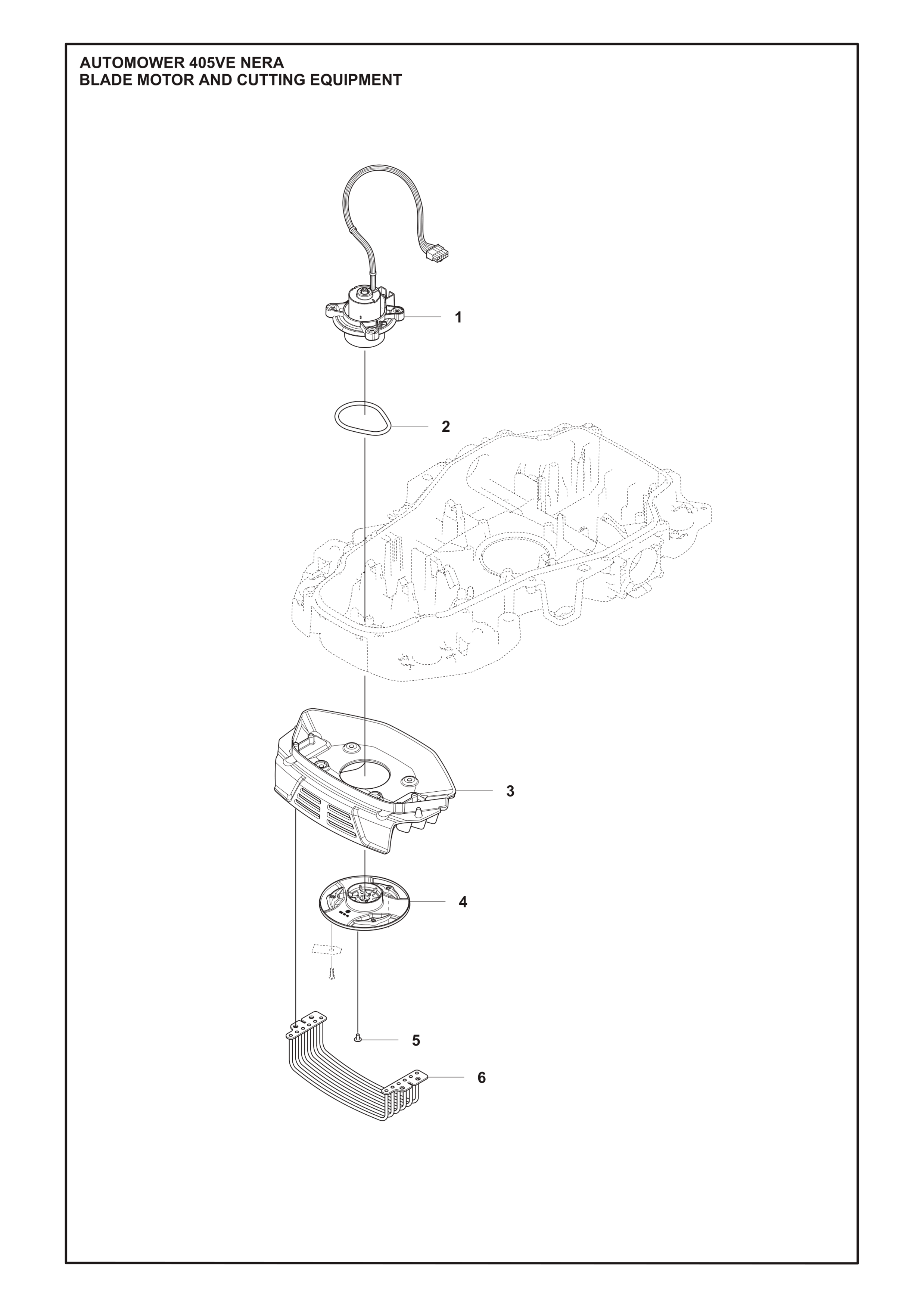

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  |
Messermotor hinten (548084401) Cutting motor rear | ||
| 1 |  | Dichtung Messermotor (529516301) | ||
| 1 |  |
Schutz Messerscheibe oben (547596301) Blade disc guard | ||
| 1 |  | Messerscheibe 140mm (536984301) | ||
| 3 | | Schraube Messerteller M4x8 Torx (590508701) | ||
| 1 |  |
Abdeckung Messerscheibe unten (547596401) unten, Messerscheibe |

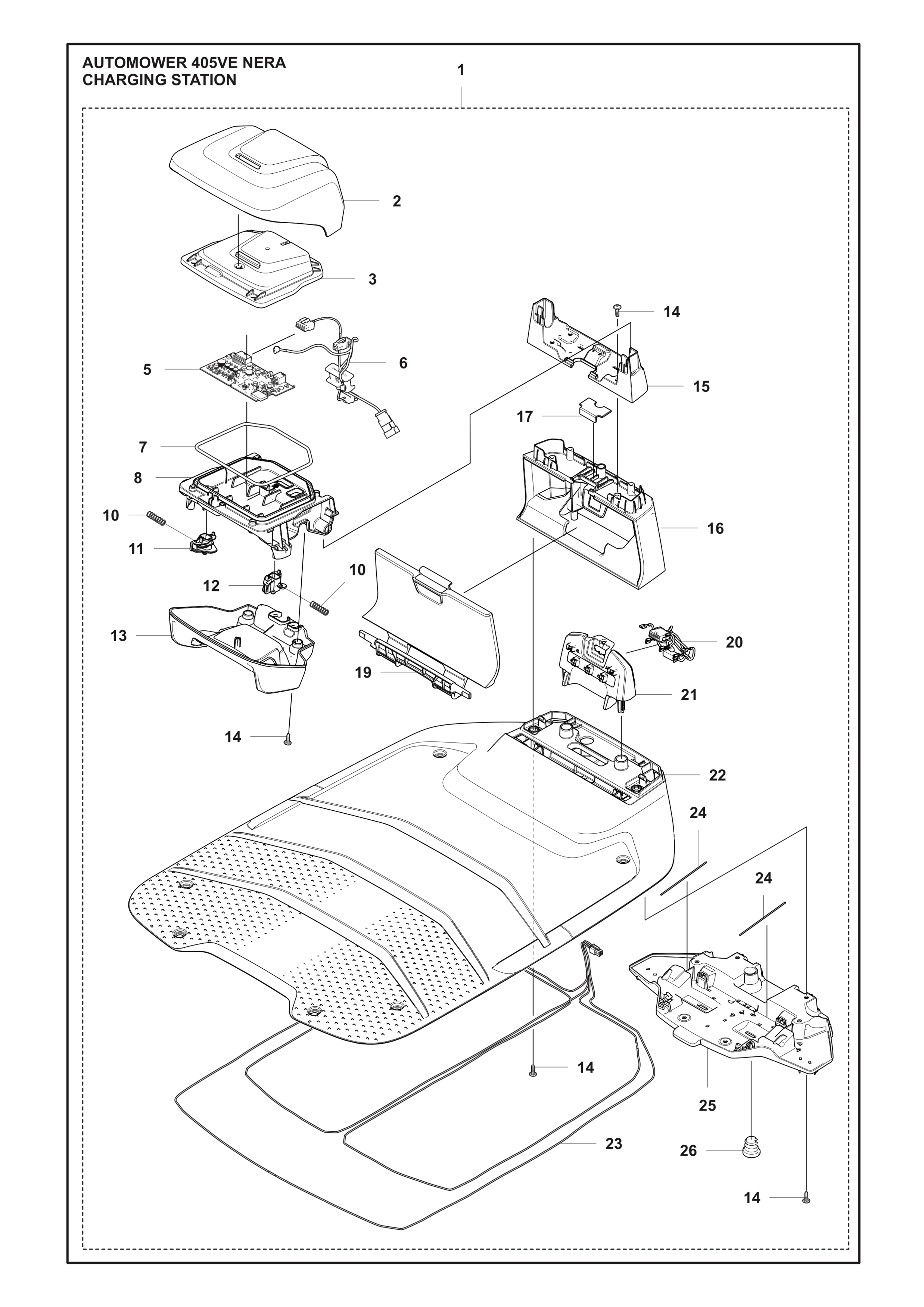

| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|
| 1 |  | Ladestation (531422302) | ||
| 1 |  |
Deckel Ladeturm oben (531422502) oben, Ladeturm | ||
| 1 |  | Deckel Ladeturm (531422902) | ||
| 1 |  |
Steuerungsplatine Ladestation (529899501) Charging station circuit board | ||
| 1 |  |
Kabelsatz Ladeturm (536055201) Wiring Assy CS Main | ||
| 1 |  | Dichtungsstreifen Ø5mm (574874708) | ||
| 1 |  | Rahmen Ladestation (531423002) | ||
| 2 |  | Feder (535130101) | ||
| 1 |  |
Kontaktplatte links (531422601) links | ||
| 1 |  |
Kontaktplatte rechts (531422602) rechts | ||
| 1 |  |
Abdeckung Ladeturm unten (531422701) unten, Drehpunkt | ||
| 12 | | Schraube 5x16mm Torx (574450101) | ||
| 1 |  | Stütze Ladeturm (535558603) | ||
| 1 |  | Gehäuse Ladeturm (531422401) | ||
| 1 |  | Deckel Ladeturm orange (536177201) | ||
| 1 |  | Klappe Ladestation (531422802) | ||
| 1 |  |
Kabelsatz Antennenbrücke Ladestation (535600701) Wiring Assy Antenna bridge | ||
| 1 |  |
Kabelhalter Antennenbrücke (535600601) Antennenbrücke | ||
| 1 |  |
Bodenplatte Ladestation (531423102) Ladestation | ||
| 1 |  |
Kabelsatz Bodenplatte Ladestation (536166001) Wiring Assy Baseplate | ||
| 2 |  | Feder (588470201) | ||
| 1 |  |
Ankerplatte Bodenplatte Ladestation (535600501) Bodenplatte | ||
| 1 |  | Stopfen Antenne Ladestation (531262701) |
| Nr. | Anzahl im Gerät | Artikel | ||
|---|---|---|---|---|

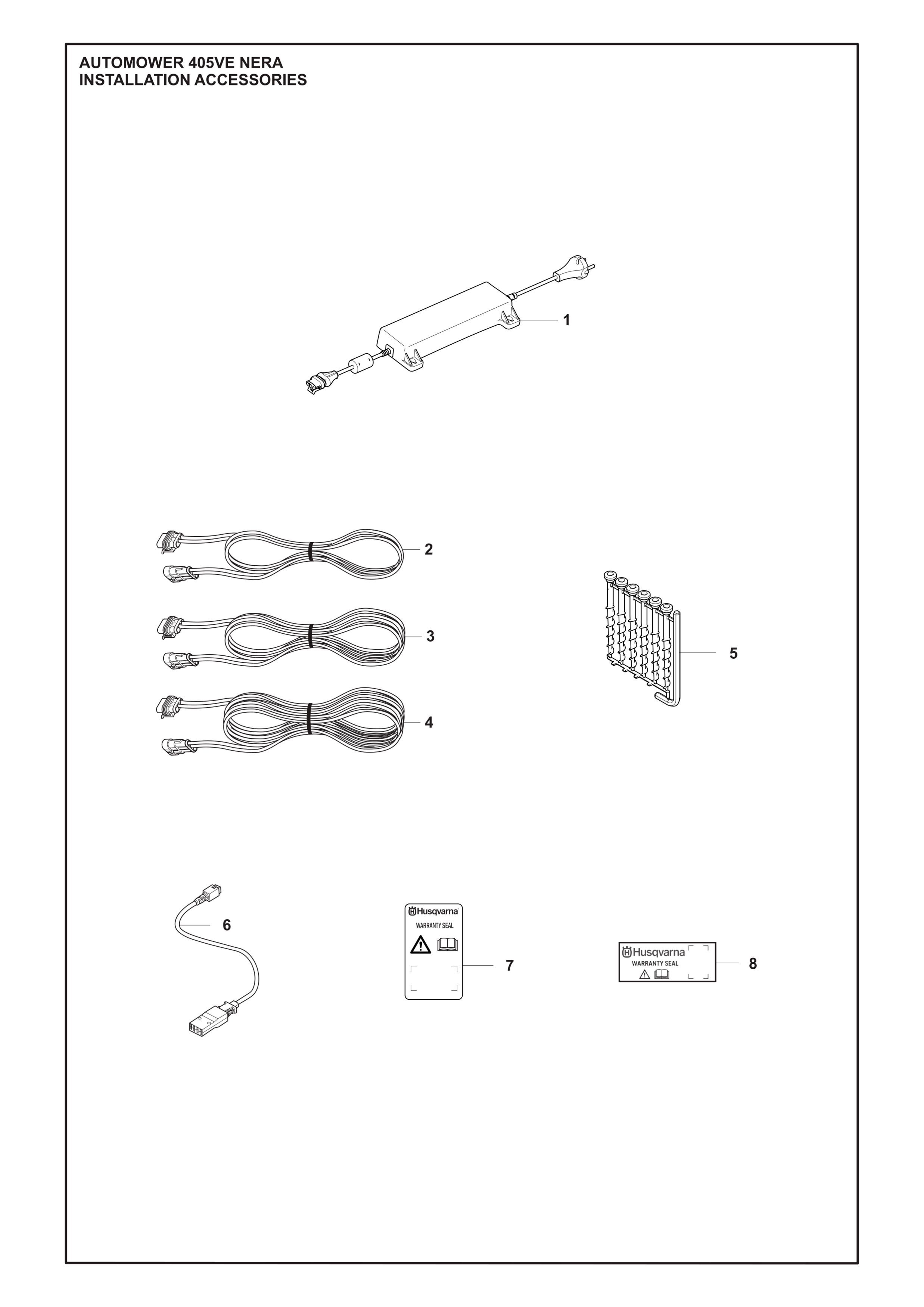

| 1 | Netzteil 2.2A (UK-/IE-Ausführung) (599628502) 2.2A, UK/IE-Ausführung | |||
| 1 |  |
Netzteil 2.2A (CH-Ausführung) (599662503) 2.2A, CH-Ausführung, DD | ||
| 1 | Netzteil 2.2A (AU-/NZ-Ausführung) (599662505) 2.2A, AU/NZ-Ausführung, DD | |||
| 1 |  |
Netzteil 2.2A (US-/CA-Ausführung) (599662504) 2.2A, US/CA-Ausführung, DD | ||
| 1 |  |
Netzteil 2.2A (EU-Ausführung) (599628501) 2.2A, EU-Ausführung, FD | ||
| 1 |  |
Anschlussleitung Ladestation 3m (579825103) Ladestation, 3 m | ||
| 1 |  |
Anschlussleitung Ladestation 5m (579825104) Ladestation, 5 m | ||
| 1 |  |
Anschlussleitung Ladestation 10m (579825102) Ladestation, 10 m | ||
| 1 |  |
Anschlussleitung Ladestation 20m (579825101) Ladestation, 20 m | ||
| 1 |  |
Ankerschrauben Ladestation und Garage (597435801) Anchor screws, 6pcs | ||
| 1 |  | Kabelsatz Premium-Akkutester (598013102) | ||
| 1 |  |
Garantiesiegel Händler (580689502) Garantiesiegel, Händler | ||
| 1 |  |
Garantiesiegel Händler klein horizontal (546137702) Garantiesiegel, Händler, klein, horizontal |
