Husqvarna Automower 430V NERA | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Automower 430V NERA von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für Automower 430V NERA

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung oben (540196901) oben, 430V
	26		Schraube 5x16mm Torx (574450101) Screw
	1		Vision-Modul (548163701) Vision module
	1		Gehäuse Vision-Modul (548738801) Vision-Modul, P21, 2K
	1		Ladeblech mit Kabelsatz (547498301) Charging plate with cable
	1		Lüftermotor Vision-Modul (541225601) Fan motor kit
	3		Schraube M2x9 (540450001) Screw
	1		EPOS Plug-in NERA (NZ-Ausführung) (970862306) NZ-Ausführung
	1		EPOS Plug-in NERA (JP-Ausführung) (970862308) JP-Ausführung
	1		EPOS Plug-in NERA (EU-Ausführung) (970862301) EU-Ausführung
	1		EPOS Plug-in NERA (AU-Ausführung) (970862307) AU-Ausführung
	1		Abdeckungs-Baugruppe (538876402) 400 NERA
	1		Abdeckung Radbürste links (531256801) Radbürste links
	1		Abdeckung Radbürste rechts (531256901) Radbürste rechts
	1		EPOS-Kabel mit Dichtung (547340401) Kit, wiring assy + seal
	6		Clip Abdeckungsverbindung (593778401) Abdeckungsverbindung
	4		Steckkupplung (546632301) Push-in, Schnappverriegelung
	1		LED-Beleuchtung weiß mit Kabelsatz (531189901) LED lights
	1		Klemme Hauptkabel (593355202) Hauptkabel
	1		Stoßfänger hinten (531256501) Rear bumper
	1		Stoßfänger vorn (531256401) Front bumper
	1		Magnet D20x2 (593822101) Magnet
	1		Frontabdeckung Vision-Modul (540197101) vorne, Vision-Modul
	2		Schraube M4x6mm (575529502) Screw
	1		Verschlussstopfen Vision-Modul (536464501) Sealing plug

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckungssatz Bedieneinheit oben (548084702) Abdeckungssatz für den Mähroboter.
	1		Drehknopf Bedieneinheit (531375901) Drehregler, 2K
	1		Dichtung Bedieneinheit (599911803) EPDM, umlaufend, HMI
	4		Schraube 5x16mm Torx (574450101) Screw
	1		Display-Kit Bedieneinheit (538822401) HMI, P17/P21
	1		Steuerungsplatine Bedieneinheit Typ 6 (599702701) Application circuit board
	3		Schraube PW3.5x10 T10 (525887402) Screw
	1		Modularkabel RJ12 480mm (536253905) Wiring Assy Magnetic sensor
	1		Kabel Bedieneinheit 4-polig 450mm (591203104) Wiring Assy Application board
	1		Modular-Jack-Kabel (536253901) Wiring Assy Communication circuit board

Nr.	Anzahl im Gerät		Artikel
	1		Deckel Luftfilter (586038902) Luftfilter
	1		Entlüftungsmembran 10 Stk. (577753701) Air Filter
	1		Elektronikgehäuse oben (Chassis) (599909801) Chassis Upper
	1		Magnetsensor-Platine (591125501) Magnetic Sensor Circuit Board
	1		Halter 3D-Sensorplatine (535563901) 3D-Sensorplatine
	20		Schraube 5x16mm Torx (574450101) Screw
	1		Kommunikationsplatine CBT10 (536462903) Communication circuit board, CBT10
	1		Gewichtsstange (598503602) Vierkantstange
	1		Halter Gewichtsstange (531352801) Gegengewicht
	1		Summer mit Kabel (531351801) Buzzer

Nr.	Anzahl im Gerät		Artikel
	1		Akkukabel (535280507) Wiring Assy Battery
	1		RJ12-Kabel 6/6 370mm Schleifensensor hinten (536253909) Wiring Assy Loop rear
	1		RJ12-Kabel 6/6 550mm Schleifensensor vorne (536253904) Wiring Assy Loop front
	1		Steuerungsplatine Messermotor groß (591125602) Motor contol circuit board
	1		Platine Schleifensensor (546001101) Loop sensor circuit board front
	1		Halter Kabelführung (531226601) Kabelführung
	1		Platine Schleifensensor hinten Typ 9 (546007101) Loop sensor circuit board rear
	1		Dichtungsstreifen unteres Chassis 1765mm (574874720) L=1765mm, unteres Chassis
	1		Elektronikgehäuse unten (Chassis) (599910101) Chassis lower
	27		Schraube 5x16mm Torx (574450101) Screw
	2		Joystick Stoßsensor hinten (531281301) Joystick Rear Collision
	1		Hauptkabelsatz hinten (531189503) Main Cable
	1		Akkufachdeckel mit Dichtung (599987301) P21, inkl. Dichtung
	1		Wellenbaugruppe vorderer Drehpunkt (535279802) Shaft assy
	1		Schulterschraube ISO 7379 M6x40 (536389301) Screw
	1		Abstandsring vorderer Drehpunkt (547538301) Abstandsring.
	1		Buchse Drehpunkt vorne (531260501) Drehpunkt
	1		Halter Drehpunkt vorne (599910301) Scharnierstütze
	2		Dämpfer Trägerbalken (535293701) Trägerbalken
	2		Gleitbuchse 8mm (535293801) 8mm, Vorderradhalterung
	1		Trägerbalken Frontdrehpunkt (599910202) Frontdrehpunkt
	1		Joystick Hebe- und Stoßsensor vorne (531281201) Joystick Front Lift & Collision
	1		Akku (536898201) Akku für den Mähroboter.
	1		Gummibalg Schneidsystem (599318301) Schneidsystem

Nr.	Anzahl im Gerät		Artikel
	1		Schneidmodul (538876702) Cutting module
	1		Messermotor Typ 152.3.1 (531260902) Cutting motor
	1		Motor Schnitthöhenverstellung (592735803) Typ 153.2, HAM
	1		Rahmen Dichtungsbalg (531279001) Frame
	7		Schraube 14mm grau (575543314) Screw
	1		Messerscheibe (599674701) Blade disc
	1		Schraube Messerteller M4x8 Torx (590508701) Screw
	1		Kugellager Schneidsystem 50 Stk. (593080801) 50 Stk., Schneidsystem, #535075703
	2		Kugellager Schneidsystem (535075703) Ball bearing
	1		Lagergehäuse Schneidsystem (588421702) Bearing housing assy
	1		Gleitteller (598794901) unter Messerscheibe
	1		O-Ring 20x2.5mm (585297501) O-ring
	1		Lagerabdeckung mit O-Ring (587449601) Lager
	1		Zahnrad Schnitthöhenverstellung (599317601) Gear wheel
	1		Schraube Gleittellerlager (535076001)

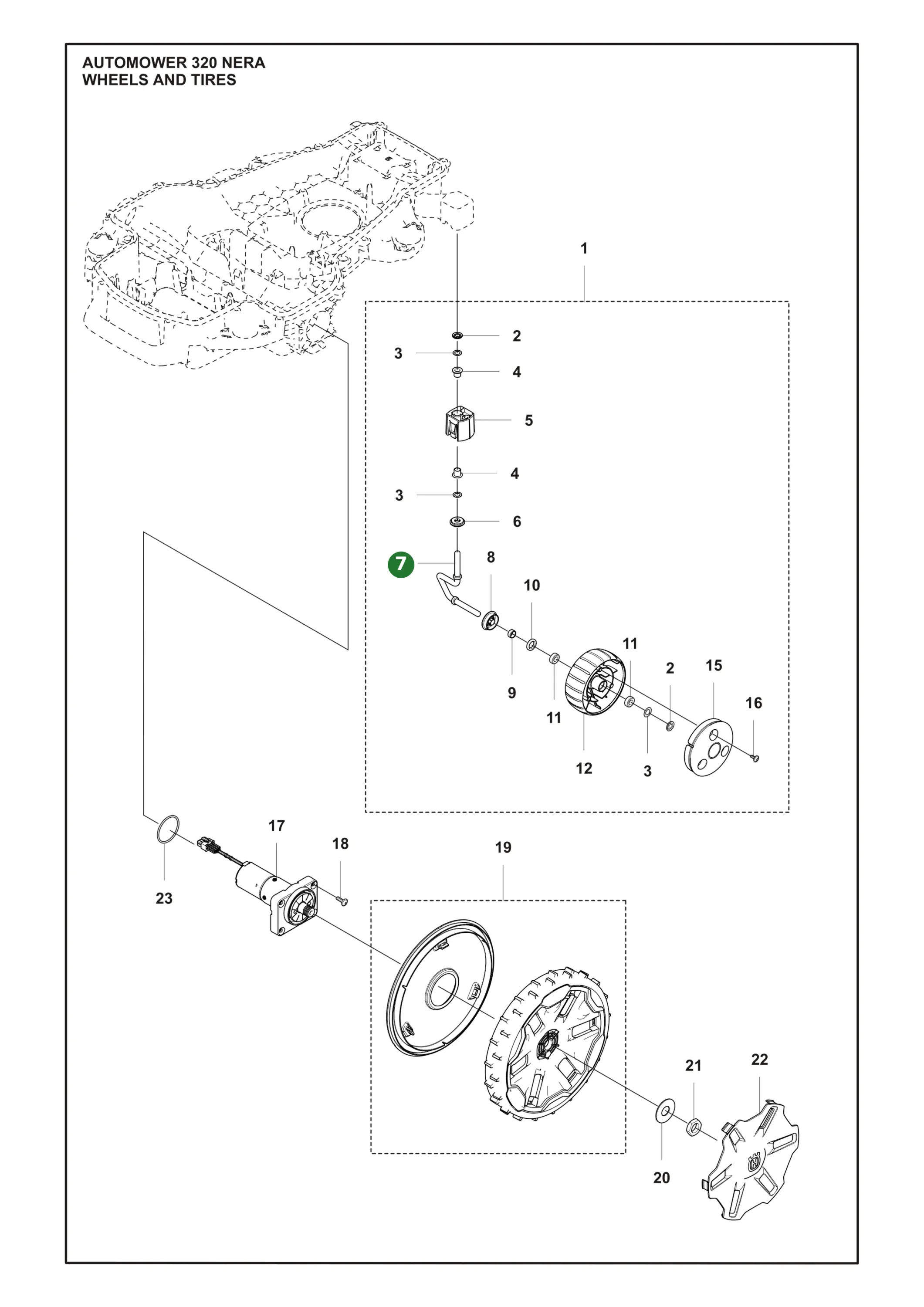

Nr.	Anzahl im Gerät		Artikel
	1		Vorderrad (536119703) Front wheel assy
	4		Sicherungsscheibe P8 Vorderrad (576019302) Washer
	6		Scheibe Vorderrad (580764601) Washer
	4		Gleitbuchse 8mm (535293801) 8mm, Vorderradhalterung
	2		Aufnahme Vorderradspindel 8mm (531264301) Vorderradspindel, 8mm
	2		Schutzscheibe Vorderradspindel 8mm (536661901) Shield
	1		Spindel Vorderrad 8mm (531263302) Spindle
	2		Schutzscheibe Vorderradhalterung 8mm (531264201) Shield
	1		Hülse Vorderradspindel Ø8mm (580412001) Ø8, Vorderradspindel
	2		Dichtung Vorderrad-Lager (580487101) Sealing
	1		Kugellager Vorderrad 50 Stk. (597795601) Vorderrad, P2, 50 Stk., #580605101
	4		Kugellager Vorderrad (580605101) Vorderrad
	2		Laufrad innen 100mm (531344201) Tire
	2		Laufrad außen (531344401) Wheel outside
	6		Schraube 14mm grau (575543314) Screw
	2		Antriebsmotor Hinterrad (581621307) Wheel motor
	8		Schraube 5x16mm Torx (574450101) Screw
	2		Hinterrad (538816501) Rear wheel
	1		Scheibe Hinterrad (586210601) Washer
	2		Sechskant-Flachmutter M16 (731432401) Nut
	2		Radkappe Hinterrad (531356502) Radkappe.
	2		O-Ring Radmotor 47.22x3.53mm (580443902) O-Ring.

Nr.	Anzahl im Gerät		Artikel
	1		Ladestation (531422302) Charging station
	1		Deckel Ladeturm oben (531422502) oben, Ladeturm
	1		Deckel Ladeturm (531422902) Lid
	1		Steuerungsplatine Ladestation (529899501) Charging station circuit board
	1		Kabelsatz Ladeturm (536055201) Wiring Assy CS Main
	1		Dichtungsstreifen Ø5mm (574874708) Sealing strip
	1		Rahmen Ladestation (531423002) Frame
	1		Stütze Ladeturm (535558603) Support
	1		Kontaktplatte links (531422601) links
	1		Kontaktplatte rechts (531422602) rechts
	1		Abdeckung Ladeturm unten (531422701) unten, Drehpunkt
	12		Schraube 5x16mm Torx (574450101) Screw
	2		Feder (535130101) Spring
	1		Gehäuse Ladeturm (531422401) Ladeturm
	1		Deckel Ladeturm orange (536177201) orange, Ladeturm
	1		Klappe Ladestation (531422802) Hatch
	1		Kabelsatz Antennenbrücke Ladestation (535600701) Wiring Assy Antenna bridge
	1		Kabelhalter Antennenbrücke (535600601) Antennenbrücke
	1		Bodenplatte Ladestation (531423102) Ladestation
	1		Kabelsatz Bodenplatte Ladestation (536166001) Wiring Assy Baseplate
	2		Feder (588470201) Spring
	1		Ankerplatte Bodenplatte Ladestation (535600501) Bodenplatte
	1		Stopfen Antenne Ladestation (531262701) Plug

Nr.	Anzahl im Gerät		Artikel
	1		Netzteil 4.2A UK-/IE-Ausführung (599662602) 4.2A, UK/IE-Ausführung
	1		Netzteil 4.2A Brasilien-Ausführung (599662608) 4.2A, Brasilien-Ausführung, DD
	1		Netzteil 4.2A CH (599662603) 4.2A, CH-Ausführung
	1		Netzteil 4.2A AU/NZ (586755205) 4.2A, AU/NZ-Ausführung
	1		Netzteil 4.2A EU (599662601) 4.2A, EU-Ausführung
	1		Netzteil 4.2A Taiwan-Ausführung (599662611) 4.2A, Taiwan-Ausführung
	1		Netzteil 4.2A Japan-Ausführung (599662606) 4.2A, Japan-Ausführung, DD
	1		Anschlussleitung Ladestation 3m (579825103) Ladestation, 3 m
	1		Anschlussleitung Ladestation 5m (579825104) Ladestation, 5 m
	1		Anschlussleitung Ladestation 10m (579825102) Ladestation, 10 m
	1		Anschlussleitung Ladestation 20m (579825101) Ladestation, 20 m
	1		Ankerschrauben Ladestation und Garage (597435801) Anchor screws, 6pcs
	1		Kabelsatz Premium-Akkutester (598013102) Battery tester cable
	1		Garantiesiegel Händler (580689502) Garantiesiegel, Händler
	1		Garantiesiegel Händler klein horizontal (546137702) Garantiesiegel, Händler, klein, horizontal

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Akku (536898201) Akku.
	Kugellager Schneidsystem 50 Stk. (593080801) 50 Stk., Schneidsystem, #535075703
	Kugellager Schneidsystem (535075703) Kugellager
	Lagergehäuse Schneidsystem (588421702) Schneidsystem
	Messerscheibe (599674701) Messerscheibe der Schneidausrüstung.
	Gleitteller (598794901) unter Messerscheibe
	Vorderrad (536119703) Stützrad-Baugruppe.
	Radkappe Hinterrad (531356502) Radkappe.
	Hinterrad (538816501) Hinterrad des Mähroboters.
	Entlüftungsmembran 10 Stk. (577753701) 10 Stk.
	Dichtungsstreifen unteres Chassis 1765mm (574874720) L=1765mm, unteres Chassis
	Anschlussleitung Ladestation 20m (579825101) Ladestation, 20 m
	Anschlussleitung Ladestation 10m (579825102) Ladestation, 10 m
	Anschlussleitung Ladestation 5m (579825104) Ladestation, 5 m
	Anschlussleitung Ladestation 3m (579825103) Ladestation, 3 m
	Netzteil 4.2A EU (599662601) 4.2A, EU-Ausführung
	Netzteil 2.2A UK/IE (599662502) 2.2A, UK/IE-Ausführung, DD
	Netzteil 4.2A CH (599662603) 4.2A, CH-Ausführung
	Ankerschrauben Ladestation und Garage (597435801) Ankerschraube

Zubehör

	Artikel beschreibung
	Referenzstation EPOS RS1 (EU-Ausführung) (970759801) EPOS RS1
	Garage (548600401) NERA, ohne 435X AWD NERA
	Garage (548600401) Größe M
	Wandhalter (536849301) für 320/430X/430V/450X/450V NERA
	Endurance Messer Blisterpack 6 Stk. (595084401) Endurance, Blisterpack, 6 Stk.
	Offroad-Kit inkl. Bürsten (536849202) 320/430X/450X NERA
	Offroad-Kit inkl. Bürsten (536849202) NERA, 305E/310E/405XE/410XE
	Reinigungs- und Pflegebox (547784901) Reinigung, Pflege
	Messer Carbon extra dick (577864603) Edelstahl, 0.35mm, Blisterpack, 9 Stk.
	Hybrid-Gras-Kit 1x1 m (598896001) Hybrid-Gras, 1x1 m
	Radreinigungs-Set 2 Stk. (546260001) 2 Stk.
	Pflege- und Glanzspray 200ml (597255701) 500ml
	Standard PRO Messer 45 Stk. (599805301) Standard PRO, 45 Stk.
	Endurance PRO Messer 6 Stk. (599805201) Endurance PRO, HSS, 6 Stk.

Dokumente

Für Husqvarna Automower 430V NERA stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
