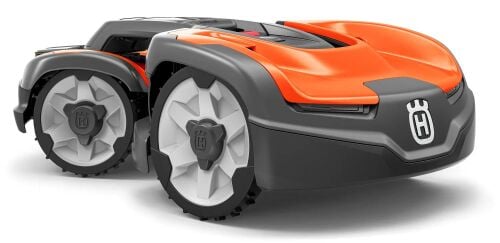

Husqvarna Automower 535 AWD | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Automower 535 AWD von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna Automower 535 AWD (Explosionszeichnung)

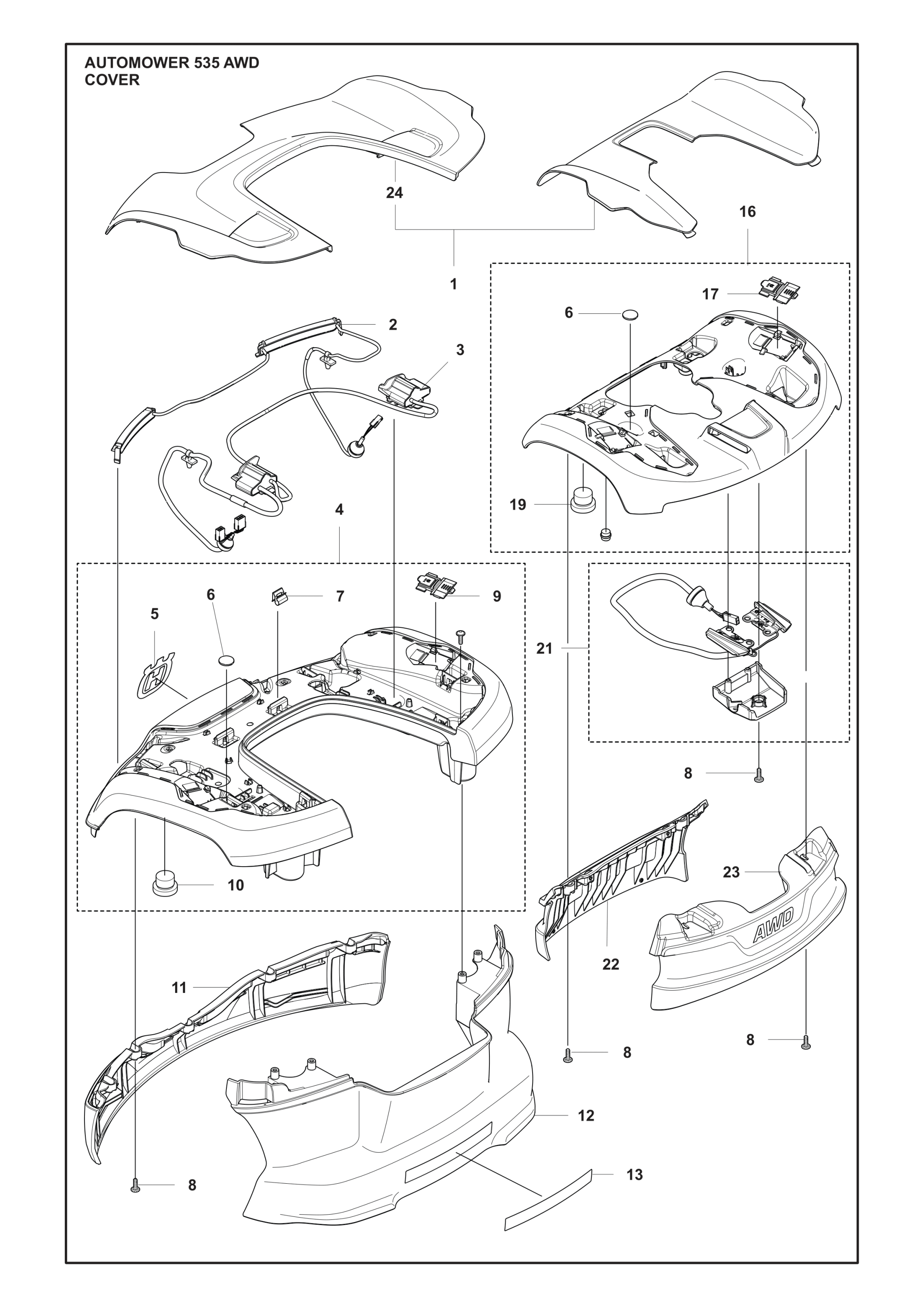

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckung Und Related Zubehör (596300202) Top Cover Orange, Up to S/N 231010544
	1		Abdeckung / Zubehör Für Mähroboter (596300003) Top Cover Orange, From S/N 231010545
	1		Abdeckung Und Verwandtes Zubehör (596300201) Top Cover Grey, Up to S/N 231010544
	1		Abdeckung Für Mähroboter, Wechselcover – Passend Für Automower 435x Awd (596300001) Top Cover Grey, From S/N 231010545
	1		Verkabelung Kpl. (597501402) (597501402) LED light, From S/N 231010545
	1		Verkabelung Kpl. Ultraschall Sensor P25 Shielded (588596704) US Sensor
	1		Body Assy Front (597161801) Front
	1		Folie (587423502) Husqvarna Crown
	1		Magnet Für Mähroboter-abdeckung (593822101) Magnet
	1		Klammer (593778401) Body connection
	10		Schraube Mähroboter 14 Mm (574450101)
	1		Griff – Halter Radbürste Bzw. Radbürsten-halter (591494601) Wheel Brusch
	1		Hut (580526801) Snaploc
	1		Abdeckung (591467401) Front
	1		Stossfänger (591467501) Front tail
	1		Aufkleber (586359701) Warning
	1		Body Assy Rear (597161901) Rear
	1		Griff – Halter Radbürste Bzw. Radbürsten-halter (591494601) Wheel Brusch
	1		Hut (580526801) Snaploc
	1		Charging Plate Kit (597165601)
	1		Abdeckung (591467801) Rear Head
	1		Abdeckung (591467901) Rear Tail
	1		Abdeckung (591467203) Front cover Orange

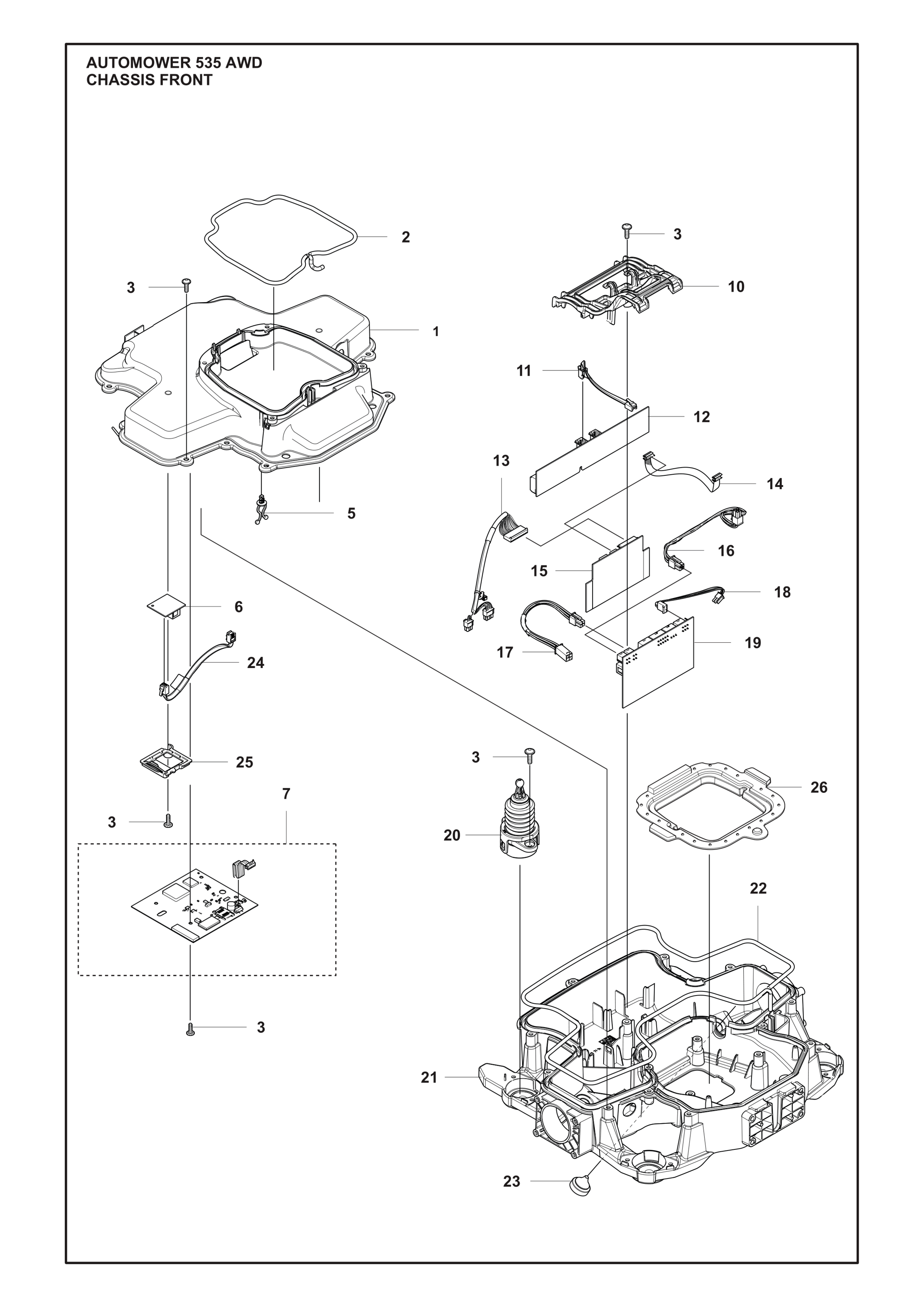

Nr.	Anzahl im Gerät		Artikel
	1		Rahmen – Oberer Vorderfront/obere Vorderfront (592743401) Upper front
	1		Dichtungsstreifen – Oberer Front-/front-chassis-dichtung (574874714) Chassis Upper Front
	4		Schraube 14 Mm (mähroboter) (575543314)
	11		Werkzeughalter (580682901) Twist lock
	2		Platine Kpl. – Platine Für Roboter-rasenmäher (kombinierte Kontexte) (591125501) Magnetic Sensor
	1		GPS MODULE (586662314) AM Connect, KIT, US,CA
	1		Husqvarna Automower Connect Modul Mit Esim-karte 2g Und 4g (586662315) AM Connect Kit
	1		Griff Für Abdeckung, Halterung Vorderseite (592743701) PCB front
	1		Verkabelung/unteres Chassis Für Mähroboter 536253908 (536253908) Modular Jack
	1		Platine Kpl. (546007101) Loop Receiver Board
	1		Verkabelung Kpl. Ultraschallverlängerung, Abgeschirmtes Kabel (580614402) Ultra Sonic Extension
	1		Verkabelung Kpl. (579708602) (579708602) AUX
	1		Platine Kpl. - Ultraschallboard Typ 3 (578285703) Ultra Sonic Board
	1		Verkabelung Kpl. Hmi-kabel 4-polig L=300mm (591203103) HMI Cable 4P
	1		Verkabelung Kpl. (591203301) (591203301) Main Cable Adapter 4P
	1		Verkabelung Kpl. (588818403) – Led-licht (588818403) Led Light Extension, From S/N 231010545
	1		Platine Kpl. Messermotor (groß/klein) (591125602) Motor Controler Board
	4		Steuerhebel (592736301) Assy
	1		Rahmen (592743601) Lower front
	1		Dichtungsstreifen (574874712) Chassis Lower Front
	4		Dichtscheibe (584897501) Up to S/N 231010544
	1		Verkabelung/unteres Chassis Für Mähroboter 536253908 (536253908) Modular Jack
	1		Griff/halter Für Leiterplatte – 3d-sensor P25, Ipl, Oberes Chassis (591494301) Magnetic Sensor Board
	1		Staubdichtung (598369701)

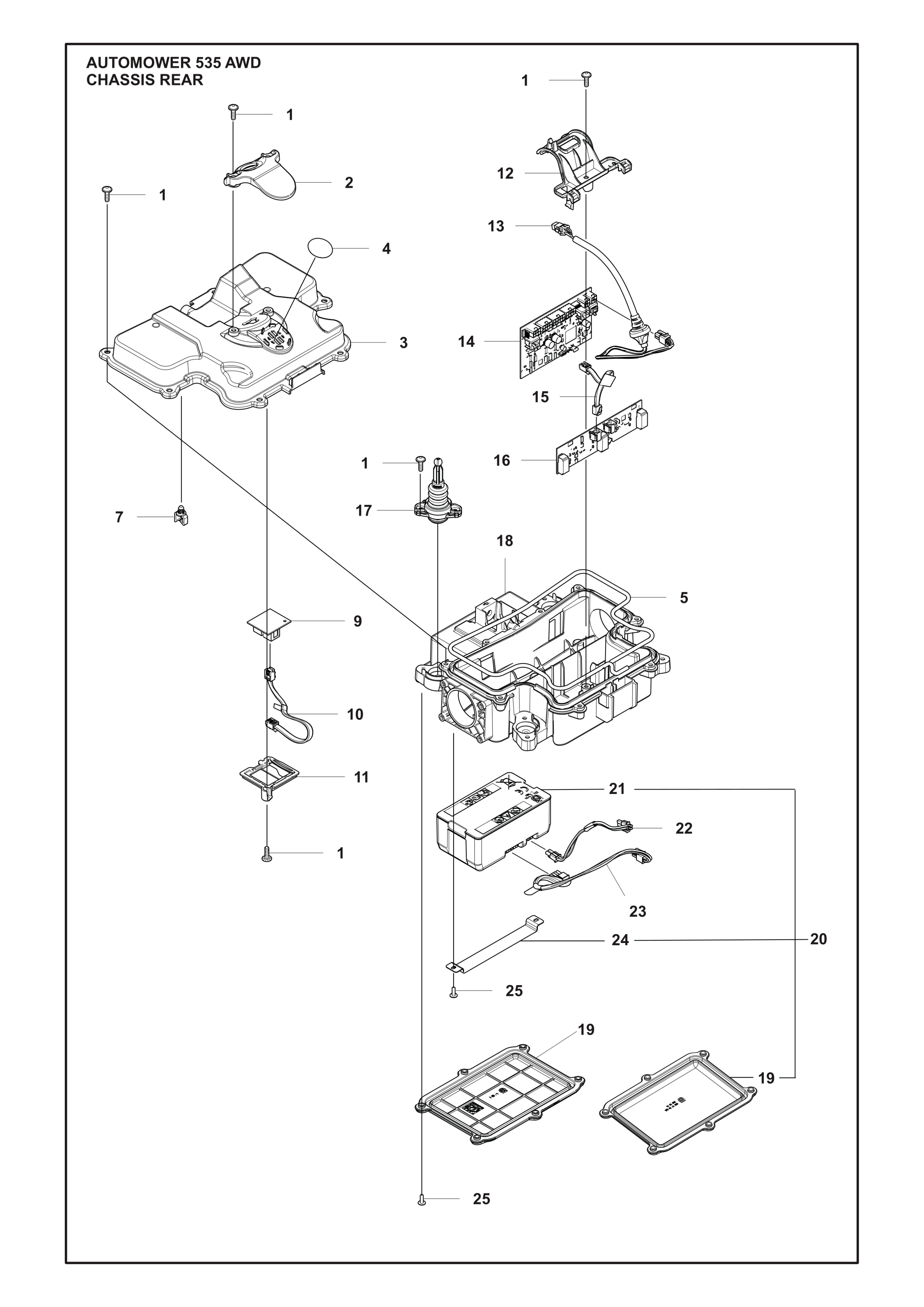

Nr.	Anzahl im Gerät		Artikel
	17		Schraube 14 Mm (mähroboter) (575543314) ITXPANT
	1		Griff (591487001) Grommet
	1		Rahmen (591484201) Upper Rear
	1		Luftfilter (10 Stück) Für Mähroboter (577753701) Air Filter
	1		Dichtungsstreifen – Chassis Und Unterer Rückrahmen (p25) (574874713) Chassis Lower Rear
	1		Griff (595082901) Wire Sadle
	3		Platine Kpl. – Platine Für Roboter-rasenmäher (kombinierte Kontexte) (591125501) Magnetic Sensor
	1		Verkabelung Kpl. / Unteres Chassis (536253901) Modular Jack
	1		Griff/halter Für Leiterplatte – 3d-sensor P25, Ipl, Oberes Chassis (591494301) Magnetic Sensor Board
	1		Griff (591494201) PCB Rear
	1		Verkabelung Kpl. (593309403) Main Cable Rear
	1		Platine Kpl. Messermotor (groß/klein) (591125602) Motor Controller Board
	1		Verkabelung Kpl. / Unteres Chassis (536253901) Modular Jack
	1		Platine Kpl. Schleifensensor (vorne) – Mähroboter (546001101) Loop Receiver Board Rear
	4		Joystick-array / Joystick (594058601) Rear
	1		Rahmen (591484102) Lower Rear
	1		Deckel Battery (536777901) From S/N 232402634
	1		Deckel Battery (594016201) Up to S/N 232405364
	1		Akku (536896001) Battery upgrade kit, Up to S/N 232405364
	1		Akku (534199401) Battery, From S/N 232402634
	1		Verkabelung Kpl. (531144201) (531144201) Battery Charging Adapter
	1		Verkabelung Kpl. (535009705) Battery Cable Premium
	1		Halter (536856101) From S/N 232402634
	8		Schraube M4 (588222201)

Nr.	Anzahl im Gerät		Artikel
	2		Lid Hmi P25 (592614501) HMI
	10		Schraube Mähroboter 14 Mm (574450101) ITXPANT
	1		Abdeckungssatz (597162202)
	1		Knob Assy (592614204) 5 Serie
	1		Luftfilter (10 Stück) Für Mähroboter (577753701)
	1		Dichtungsstreifen – Oberer Front-/front-chassis-dichtung (574874714) Chassis upper front
	1		Platine Kpl. (591100201) Application Board. Up to S/N 241013408
	1		Platine Kpl. (591100202) Application Board. From S/N 241013409
	6		Schraube Citxpant (525887401)
	1		Griff Kit Am435xawd, 535awd (597162101)
	1		Klemm (593355101)
	1		Stützbügel (591351701)
	1		Cover Link Arm 535awd (591487103)
	2		Schraube Itxsct Mt4x16 T27 12.9 (586444901)
	1		Klemm- Bzw. Klammerabdeckung (593355202) Main Cable
	1		Mutter/nut/unterlegscheibe M8x1 Pp – Für Abdeckungen, Gehäuse Und Kupplung (503220401) Washer
	1		Stütze (590944203)
	5		Schraube Itxsct (580292901)
	4		Schraube (598570801)
	1		Verkabelung Kpl. (591203201)
	2		Schraube Itxsct Mt4x16 T27 12.9 (586444901)
	1		Schalter (592944002) (592944002)
	1		Pivoting Arm Kit (597166401)
	2		Dichtung O-ring Bs 4518 15,3x2,4 (740431300)
	1		Konsole (592629001)
	4		Schraube Mit Knopf- / Mittelschraube Und Glasunderlegscheibe Itxscm M5x12 (525824401)
	1		Klammer (597803101)
	1		Verkabelung Kpl. (591452202)

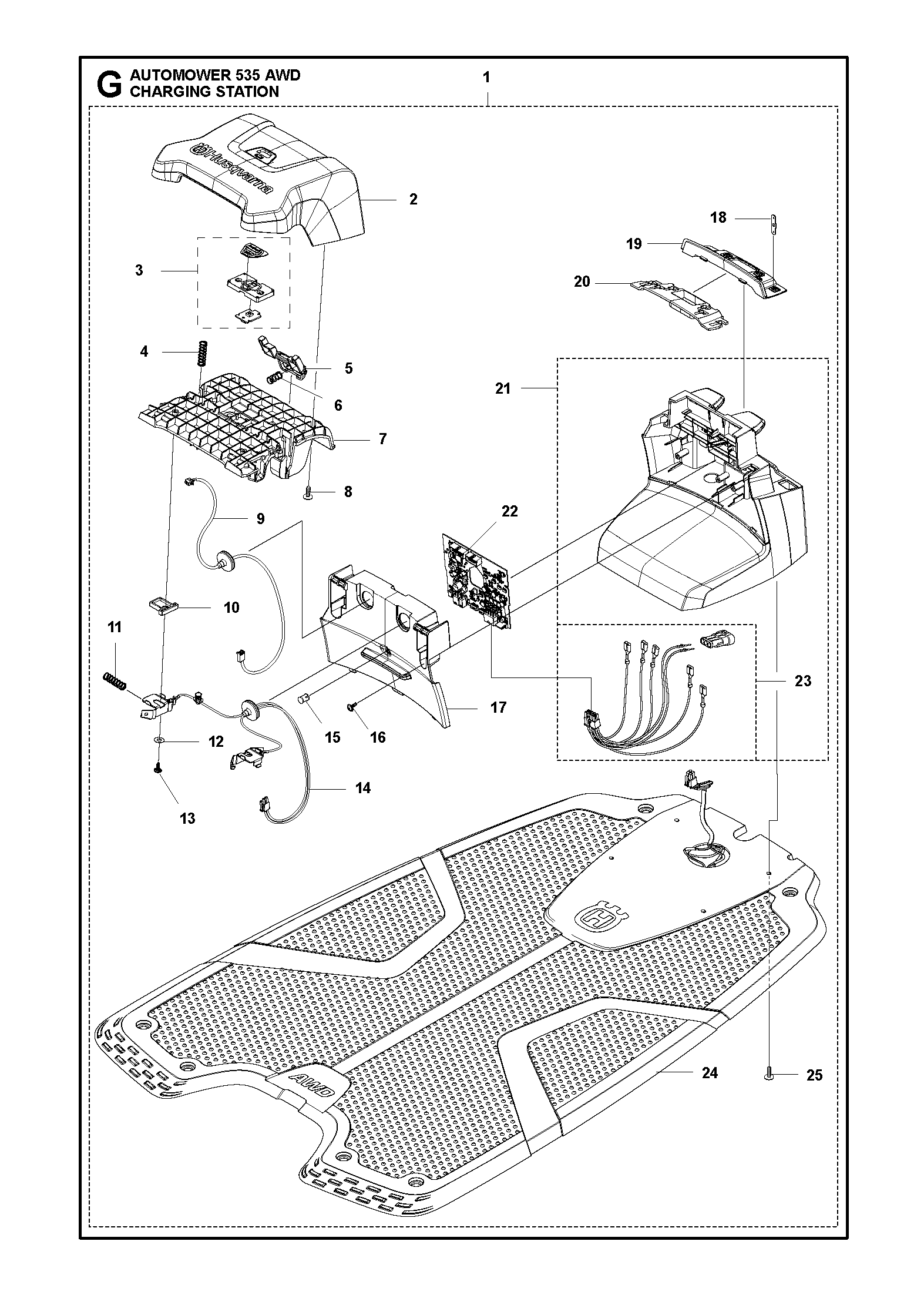

Nr.	Anzahl im Gerät		Artikel
	1		Ladestation (595310103) (595310103) Universal P25 3 guides
	1		Ladestation-halter (579448204) With park button
	1		Cap / Hut Ladeeinheit (579448203) Without Park button
	1		Button Kit (501065901) Home Button Kit, with park button
	2		Feder - Abdeckung / Unteres Chassis (580511401)
	1		Knopf/knob (579462402) Button-Release
	1		Feder (580511401) - Feder (574487001)
	1		Ladestation (579458004)
	12		Schraube 14 Mm (mähroboter) (575543314)
	1		Isolierrohr (579708301) (579708301) Home Button Wiring, with park button
	2		Abstandsscheibe (579460502)
	2		Feder - Abdeckung / Unteres Chassis (580511401)
	2		Scheibe/unteres Chassis Abdeckung Scheibe (734113741)
	2		Schraube 14 Mm (mähroboter) (575543314)
	1		Verkabelung Kpl. (531242202) Loom Charging Contact, From S/N 240604717
	1		Verkabelung Kpl. (531242201) Loom Charging Contact, Up to S/N 240604716
	1		Linse (590217201) (590217201)
	2		Schraube 14 Mm (mähroboter) (575543314)
	1		Ladeladeeinheit/ladegerät Für Mähroboter-ladestation (579459703) 2 holes, with park button
	1		Lid Charging Station 320 (579459704) 1 hole
	5		Anschlusselement (580504101)
	1		Schaltbrett (579459803) (579459803)
	1		Tool Holder (579459901)
	1		Gehäuse Kpl. (588188802)
	1		Platine Kpl. (592894504) Charging station board
	1		Kabelsatz (588478903) Wiring CS
	1		Base Assy (595283601) Charging Plate
	12		Schraube 14 Mm (mähroboter) (575543314)

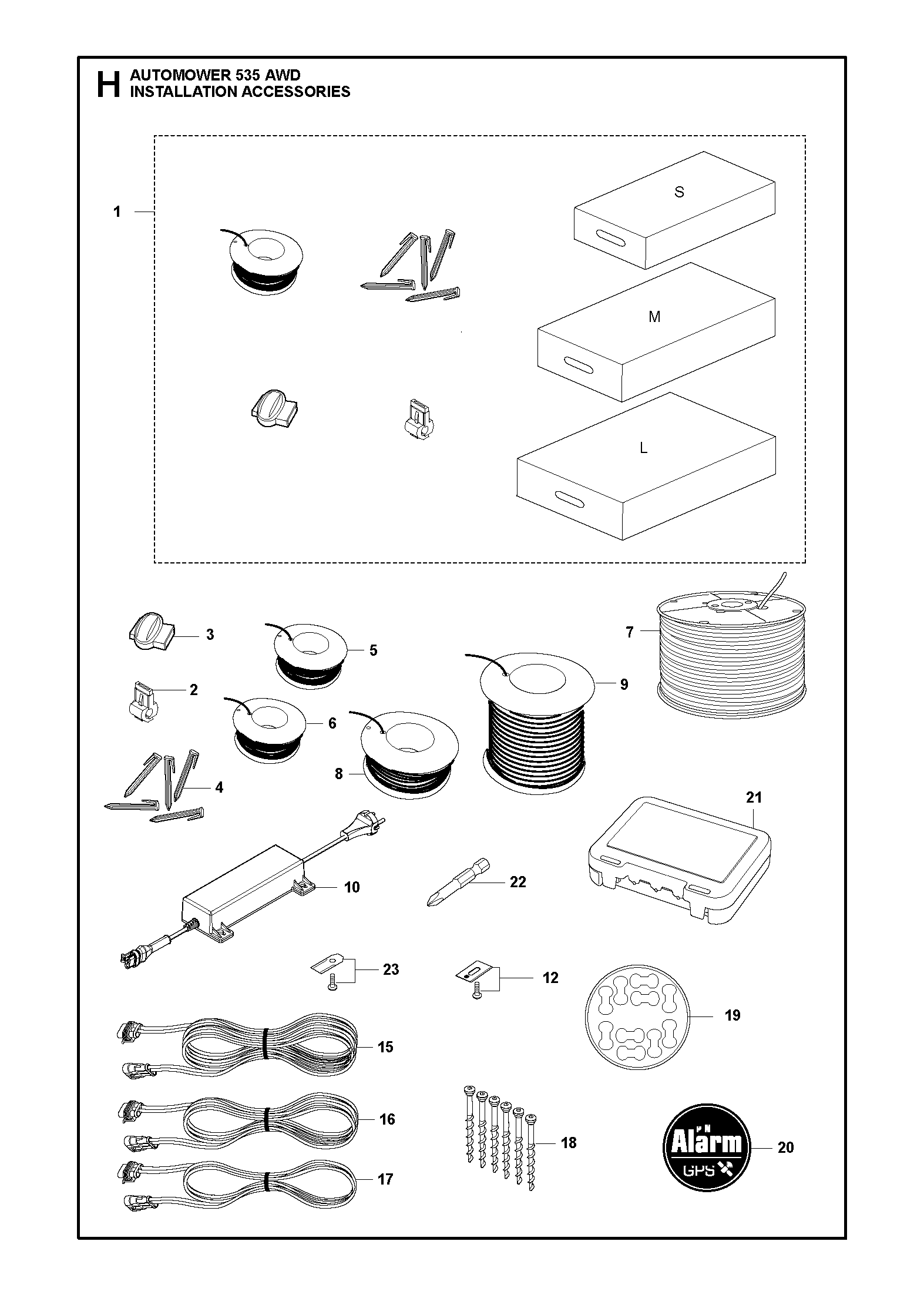

Nr.	Anzahl im Gerät		Artikel
	1		Husqvarna Automower Installations-kit (967972301) S Wire 400 m, Staples 600 pc, Connectors 5 pcs, Couplers 5 pcs
	1		Husqvarna Automower Installations-kit (967972201) M Wire 250 m, Staples 400 pc, Connectors 3 pcs, Couplers 5 pcs
	1		Husqvarna Automower Installations-kit (967972101) S Wire 150 m, Staples 300 pc, Connectors 3 pcs, Couplers 5 pcs
	1		Klemme Für Anschluss An Ladestation (577864801) Loop Wire Connector, Blister Pack 5 pcs
	1		Klemme Für Anschluss An Ladestation (535129002) Loop Wire Connector, Blister Pack 100 pcs
	1		Klemme Für Anschluss An Ladestation (535129001) Loop Wire Connector
	1		Kabelverbinder Premium (536085402) Coupler, Blister Pack 5 pcs
	1		Kabelverbinder Premium (536085403) Coupler, 100 pcs
	1		Kupplung (501980201) Coupler
	1		Automower Installationshaken (577864201) 100 pcs
	1		Automower Installationshaken (577864201) Staple Blister Pack 100 pcs
	1		Begrenzungskabel Standard Ø2,7mm Für Automower (597237801) Wire, 150 m
	1		Begrenzungskabel Standard Ø2,7mm Für Automower (597237801) Wire, Blister Pack 150 m
	1		50m (597237802) Wire, Blister Pack 50 m
	1		Begrenzungskabel Standard Ø2,7mm (580662006) – Automower (580662006) Wire, 250 m
	1		Husqvarna Automower Begrenzungskabel Pro (546934902) Wire Pro, 300 m
	1		Begrenzungskabel Heavy Duty Ø3,4 Mm – 500 M, Uv-beständig (522914102) Wire, 500 m, diam 3,4mm
	1		Automower Begrenzungskabel Standard Ø2,7mm (580662009) Wire, 800 m
	1		NETZTEIL (547307002) Power Unit GB
	1		Power Supply Unit (547307003) (547307003) Power Unit CH
	1		POWER SUPPLY UNIT (547307005) Power Unit AUS/NZ
	1		ANTRIEBSEINHEIT (537639004) Power Unit US
	1		Netzteil (547307001) Power Unit EU
	1		Automower Endurance Messer (595084401) (595084401) Endurance Blade, 6 pcs
	1		Automower Endurance Messer (595084402) (595084402) Endurance Blade, 45 pcs
	1		Automower Endurance Messer (595084403) (595084403) Endurance Blade, 300 pcs
	1		Kabelsatz (588765004) Low Voltage Cable, 20 m
	1		Kabelsatz (588765005) Low Voltage Cable, 10 m
	1		Kabelsatz Niederspannung 3 M Für Automower 450x (588765006) Low Voltage Cable, 3 m
	1		Ankerschraube / Schraube (597435801) Blister Pack, 3 pcs
	1		Ankerschraube / Schraube (597435801) 6 pcs
	1		Plakette (586277902) Cable Markers, 10 pcs
	1		Aufkleber (594054801) Label Alarm
	1		Schutzsteckerhülle (599801701) Cable Connector Protection
	1		Werkzeug Für Roboter-rasenmäher: Bits Zum Wechseln Der Klingen (596339801) Bit for Robotic Blades
	1		Husqvarna Automower Messer (577606604) Long Life Safety Blade, 300 pcs
	1		Husqvarna Automower Messer (577606505) Long Life Safety Blade, 45 pcs
	1		Husqvarna Automower Messer (577864603) Long Life Safety Blade, Blister Pack 9 pcs

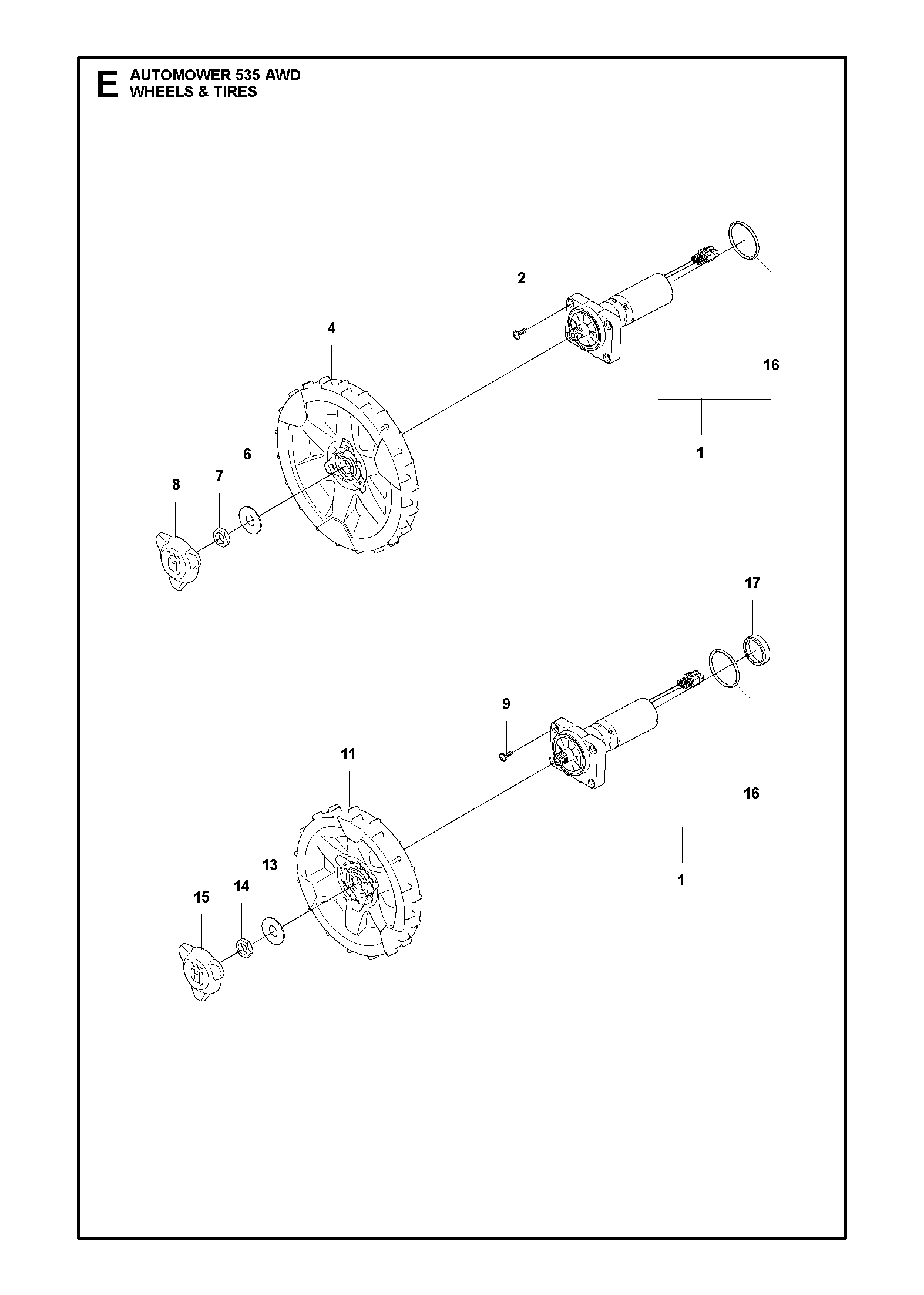

Nr.	Anzahl im Gerät		Artikel
	2		Motor Kit – Antriebssrad (581621307)
	8		Schraube Mähroboter 14 Mm (574450101)
	2		Rad Kit (582280201) (582280201) Grey
	4		Scheibe (586210601)
	4		Sechskant-flachmutter M16 (731432401)
	2		Radkappe / Hub Cap (579505502)
	8		Schraube Mähroboter 14 Mm (574450101)
	2		Rad Kpl. – Radkupplung, Hinterrad (mähroboter) (590217301) Grey
	4		Scheibe (586210601)
	4		Sechskant-flachmutter M16 (731432401)
	2		Radkappe / Hub Cap (579505502)
	1		O-ring Dichtung Für Rad- Und Rasenmäher-motor (580443902)
	1		Cover (529460101)

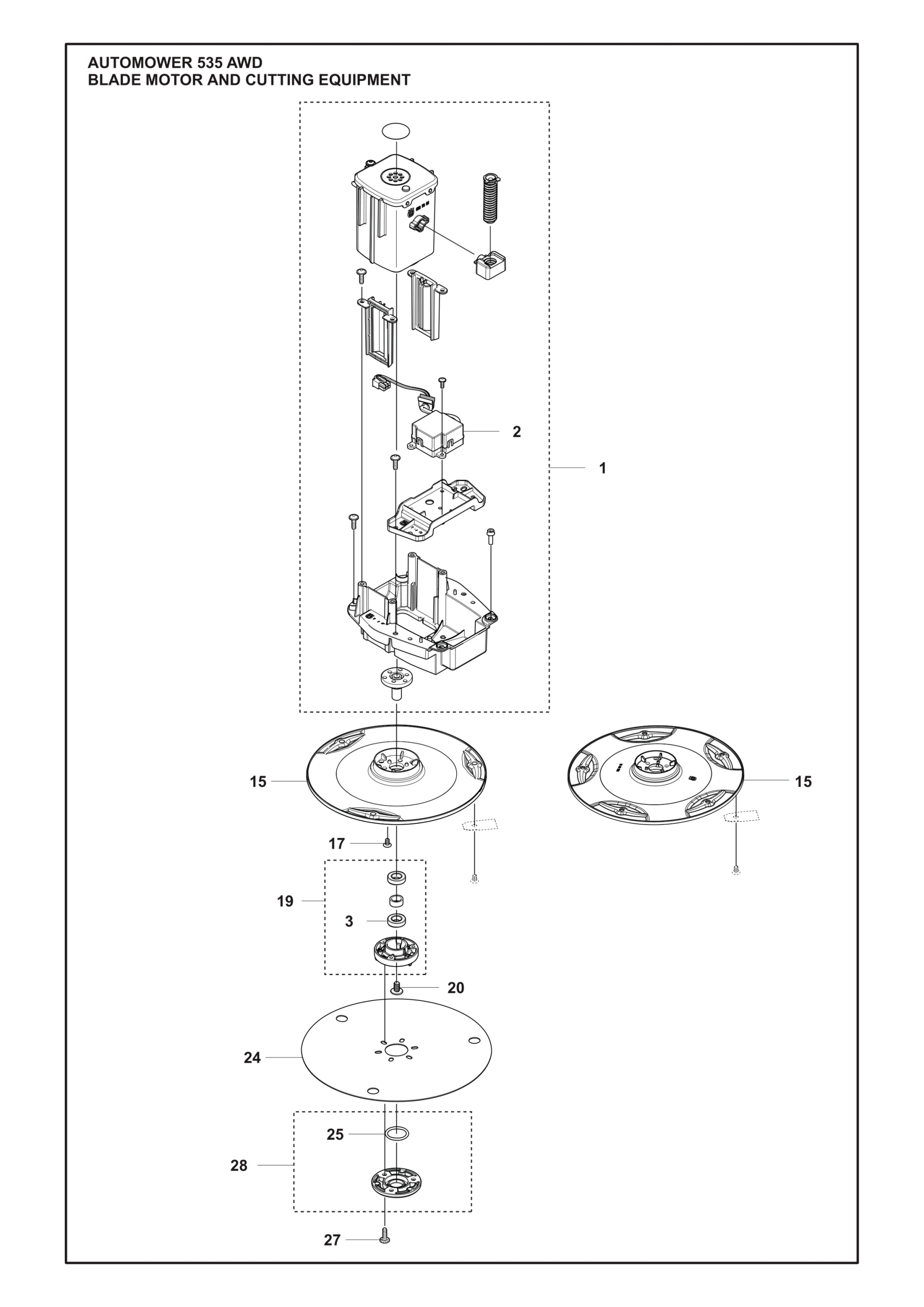

Nr.	Anzahl im Gerät		Artikel
	1		Schneidmodul (592733701)
	1		Höhenverstellmotor (592735801)
	2		Kugellager (593080801) Tube 50 pcs
	2		Kugellager (535075703)
	1		Trennscheibe (531177401) For mowers produced 2020-2022
	1		Trennscheibe (585296902) For mowers produced 2019
	1		Trennscheibe – Schneidteil Für Mähroboter (536645101) For mowers produced from S/N 231010545
	3		Schraube – Mähroboter Schneidmotor Und Schneidausrüstung (590508701)
	1		Lagergehäuse Komplett (588421702)
	1		Schraube (535076001)
	1		Gleitplatte (598794801) For mowers produced from 2020
	1		Gleitplatte (585297001) (585297001) For mowers produced 2019
	1		O-ring 20x2,5 Mm (585297501)
	1		Schraube 14 Mm (mähroboter) (575543314)
	1		Abdeckungssatz (587449601)

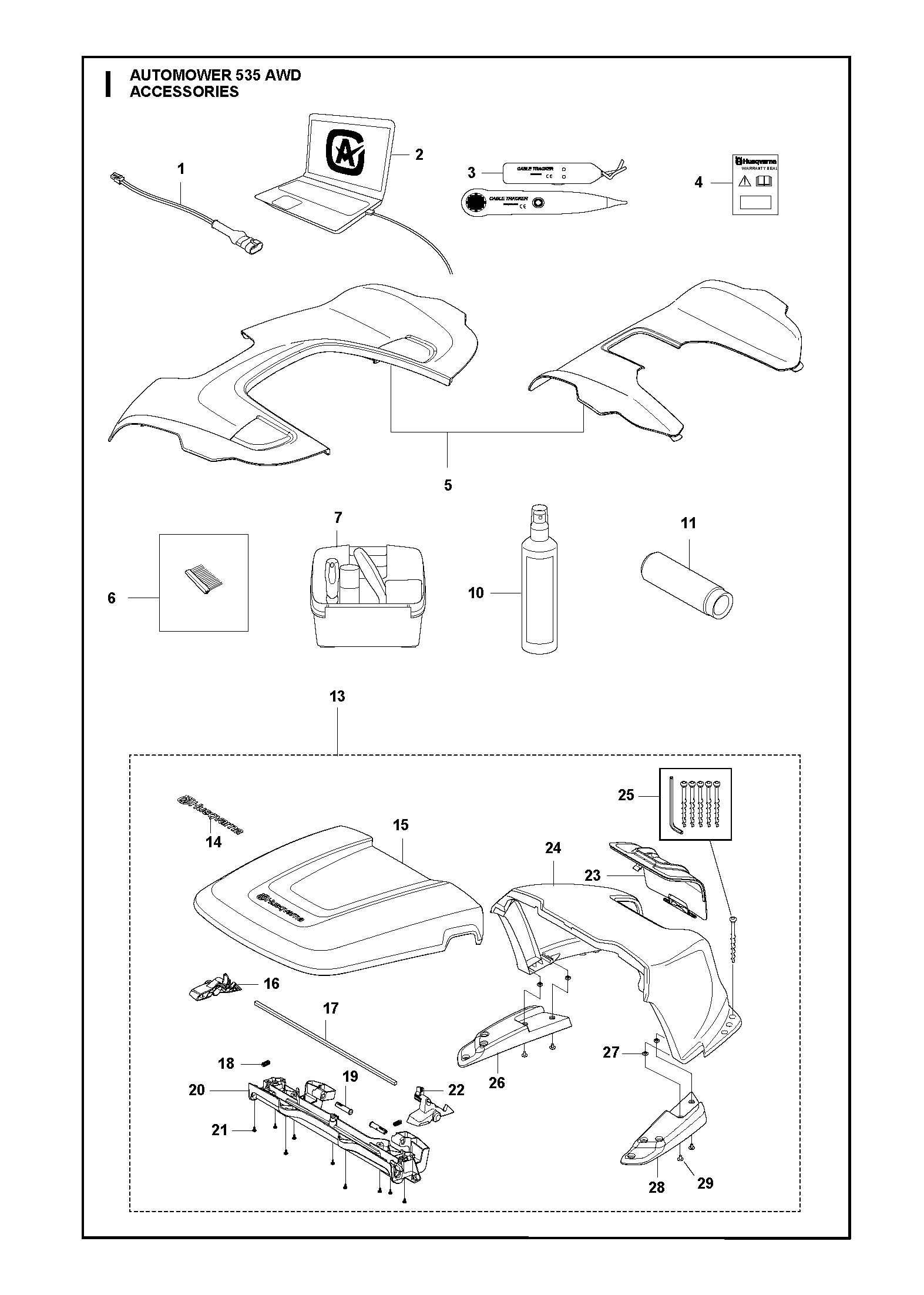

Nr.	Anzahl im Gerät		Artikel
	1		Verkabelung Kpl. (598013101) Battery tester cable
	1		Testausrüstung – Schleifendraht-unterbrechungsdetektor (577606801) Interruption Detector
	1		Aufkleber (580689502) Warranty seal
	1		Abdeckung Und Verwandtes Zubehör (596300201) Top Cover Grey
	1		Abdeckung Und Related Zubehör (596300202) Top Cover Orange
	1		Husqvarna Automower Radbürstensatz (505132803) 6 pcs
	1		Husqvarna Automower Wartungs- Und Reinigungs-kit (547784901) Maintenance and Cleaning Kit
	1		Detergent Gss - Reinigungs- Und Zubehörteil (597255701) (597255701) Care and Shine 200 ml
	1		Dorn (502519401) Tool for spliting chassis
	1		Husqvarna Automower Garage (597635302) House KIT
	1		Aufkleber/dekal Für Husqvarna (577062001) DECAL
	1		Deckel (598465501) COVER
	1		Einstellhebel (585324002) Handle Left
	1		Stange (585324101) Steel Rod
	2		Feder - Abdeckung / Unteres Chassis (580511401) Spring
	2		Achse (585341501) Hinge Pin
	1		Balken (585341601) Beam
	9		Schraube 14 Mm (mähroboter) (575543314) Screw
	1		Einstellhebel (585324001) Handle Right
	1		Luke/deckel Für Mähroboter (585323602) Hatch
	1		Gehäuse (597635801) Cover Base
	1		Ankerschraube / Schraube (597435801) Screw Kit
	1		Stütze (585323802) Support Base Left
	4		Mutter 4-kant (503226601) Square Nut
	1		Stütze – Aufnahme, Links/rechts (585323801) Support Base Left
	4		Schraube (535129303) Screw

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Testausrüstung – Schleifendraht-unterbrechungsdetektor (577606801) Schleifendraht-Unterbrechungsdetektor
	Kabelsatz (588765005) Niederspannungskabel 10 m Automower, 450X
	Akku (534199401) Battery Type 20 18.0 V/8.4 Ah
	Kugellager (593080801) Ball bearing 535075703 Packed 50pcs Cutting System Robotic Mower
	Rad Kit (582280201) (582280201) Wheel, rear
	Trennscheibe (585296902) Cutting disc
	Radkappe / Hub Cap (579505502) HUB CAP Rear wheel No center pin
	Kabelsatz (588765004) Niederspannungskabel 20 m Automower, 450X
	Lagergehäuse Komplett (588421702) Bearing housing, cutting system
	Kabelsatz Niederspannung 3 M Für Automower 450x (588765006) Niederspannungskabel 3 m Automower, 450X
	Werkzeug Für Roboter-rasenmäher: Bits Zum Wechseln Der Klingen (596339801) Bits for changing Robotic mower Blades - Contains 5 pcs
	O-ring Dichtung Für Rad- Und Rasenmäher-motor (580443902) O-Ring
	Joystick-array / Joystick (594058601) Joystick
	Rad Kpl. – Radkupplung, Hinterrad (mähroboter) (590217301) Wheel, rear
	Dichtungsstreifen – Chassis Und Unterer Rückrahmen (p25) (574874713) Sealing strip Chassis lower rear P25
	Dichtungsstreifen (574874712) Sealing strip Chassis Lower Front P25
	Dichtungsstreifen – Oberer Front-/front-chassis-dichtung (574874714) Chassis Upper Front P25 MOQ 10 pcs
	Ankerschraube / Schraube (597435801) Ankerschraube
	Kugellager (535075703) Kugellager
	Gleitplatte (585297001) (585297001) Skid plate
	Akku (536896001) Battery kit Type 20 18.0 V/8.4 Ah

Zubehör

	Artikel beschreibung
	Kupplung (501980201) KOPPLER 1 pcs
	Abdeckung Und Related Zubehör (596300202) Orange für AM 535 AWD
	Begrenzungskabel Reparatur-kit Und Verwandtes Zubehör (597539501) Begrenzungskabel Reparatur-Kit
	Automower Radreiniger (546260001) Automower® Radreiniger
	Husqvarna Automower Hybrid-gras Kit 1x1 M (598896001) Hybrid-Gras-Kit 1x1 m
	Husqvarna Automower Messer Standard Pro (599805301) 45 Stück
	Husqvarna Automower Begrenzungskabel Pro (546934901) (546934901) 150m Heavy Duty Reinforced
	Klemme Für Anschluss An Ladestation (529280801) 1 Stück, für dickes Kabel
	Automower Installationshaken (577864201) 100 Stück (Blisterpack)
	Husqvarna Automower Radbürstensatz (505132803) Radbürsten (Ersatz-Set, 6 Bürsten)
	Abdeckung Und Verwandtes Zubehör (596300201) Automower® 535 AWD Wechselcover, grau
	Husqvarna Automower Endurance Pro Messer (599805201) 6 Stück
	Husqvarna Automower Area Switch (529459701) Automower® Flexibler Flächenbereichschalter

Dokumente

Für Husqvarna Automower 535 AWD stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
