McCulloch ROB R | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell ROB R von McCulloch. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für ROB R

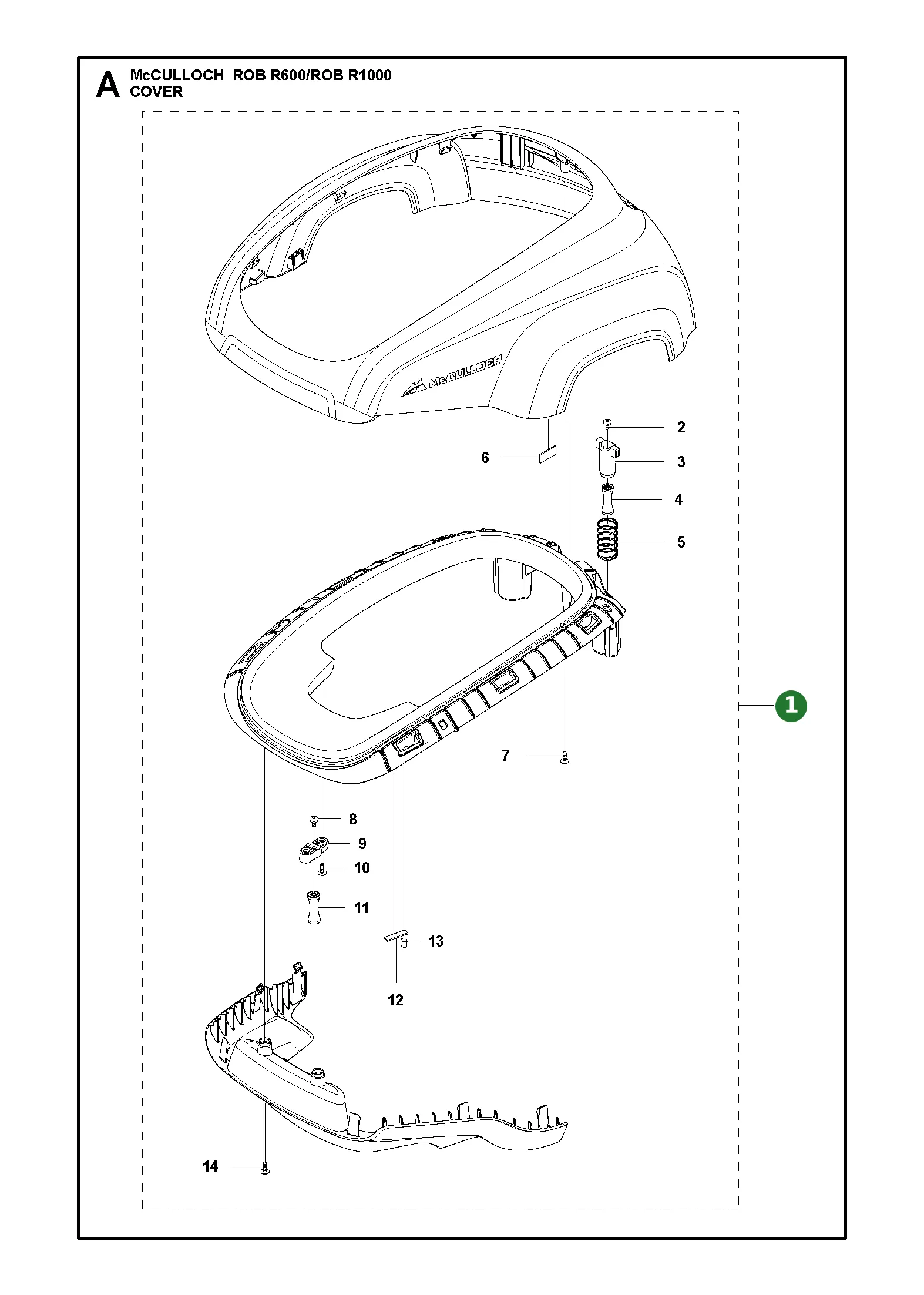

Nr.	Anzahl im Gerät		Artikel

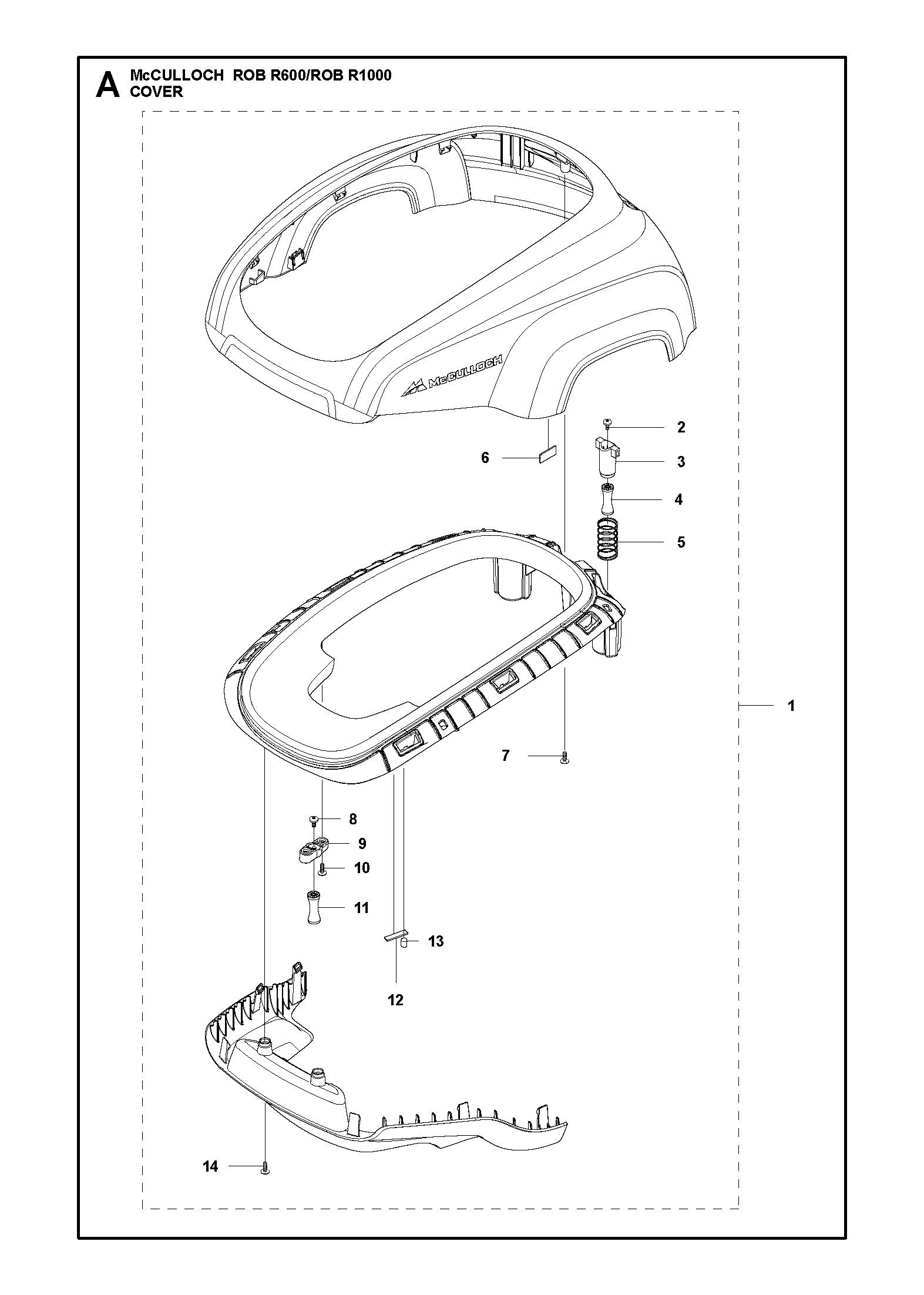

	1		Abdeckung außen beweglich (583799701) Body assy.
	2		Schraube M5x12 mit Linsenkopf (590740201) Screw
	2		Halter Hebesensor vorne (574469002) vorne, Hebesensor
	2		Dämpferelement Gummi 14mm (574469102) Gummi
	2		Feder Hebesensor (574485102) Hebesensor
	1		Magnet Hebesensor (576183202) Magnet, Lift Sensor
	3		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	2		Schraube M5x12 mit Linsenkopf (590740201) Screw
	2		Klemme Stoßsensoraufnahme (575416002) Aufnahme, Stoßsensor
	4		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	2		Dämpferelement Gummi 14mm (574469102) Gummi
	1		Platte Stoßsensor (576030101) Plate, Collision Sensor
	1		Magnet Stoßsensor (576183301) Magnet, Collision Sensor
	2		Schraube 10mm grau (575543310) Screw, Grey

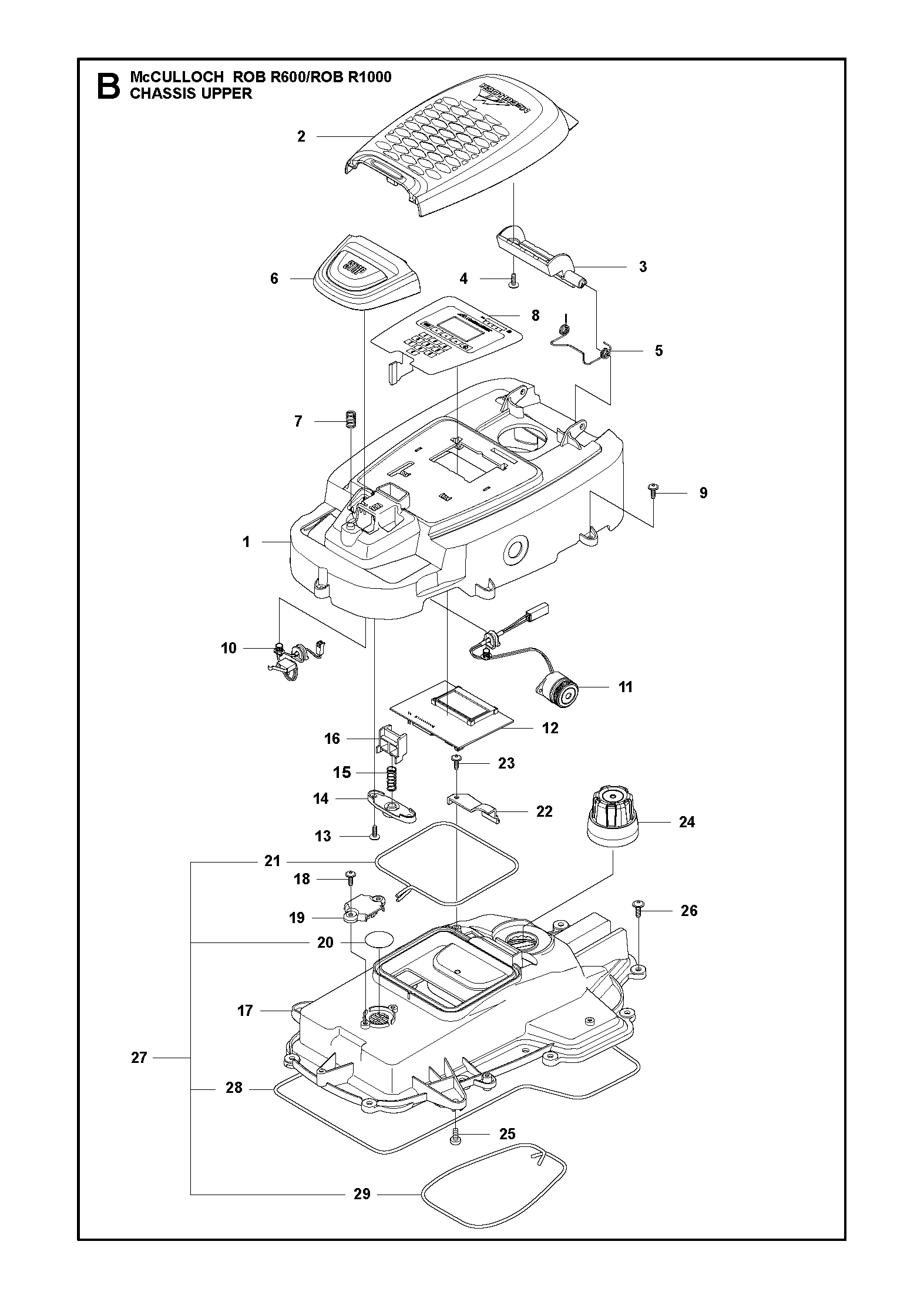

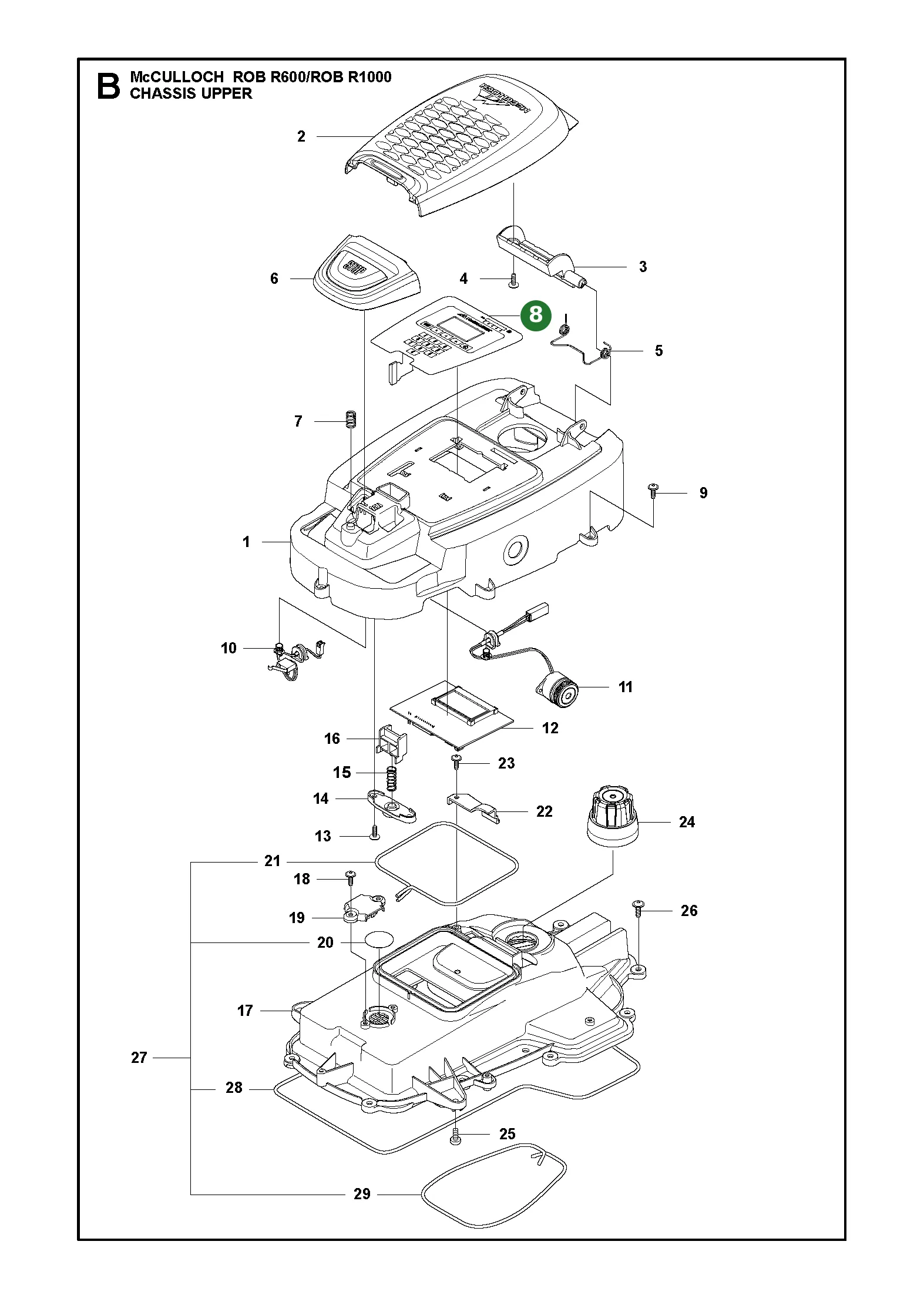

Nr.	Anzahl im Gerät		Artikel

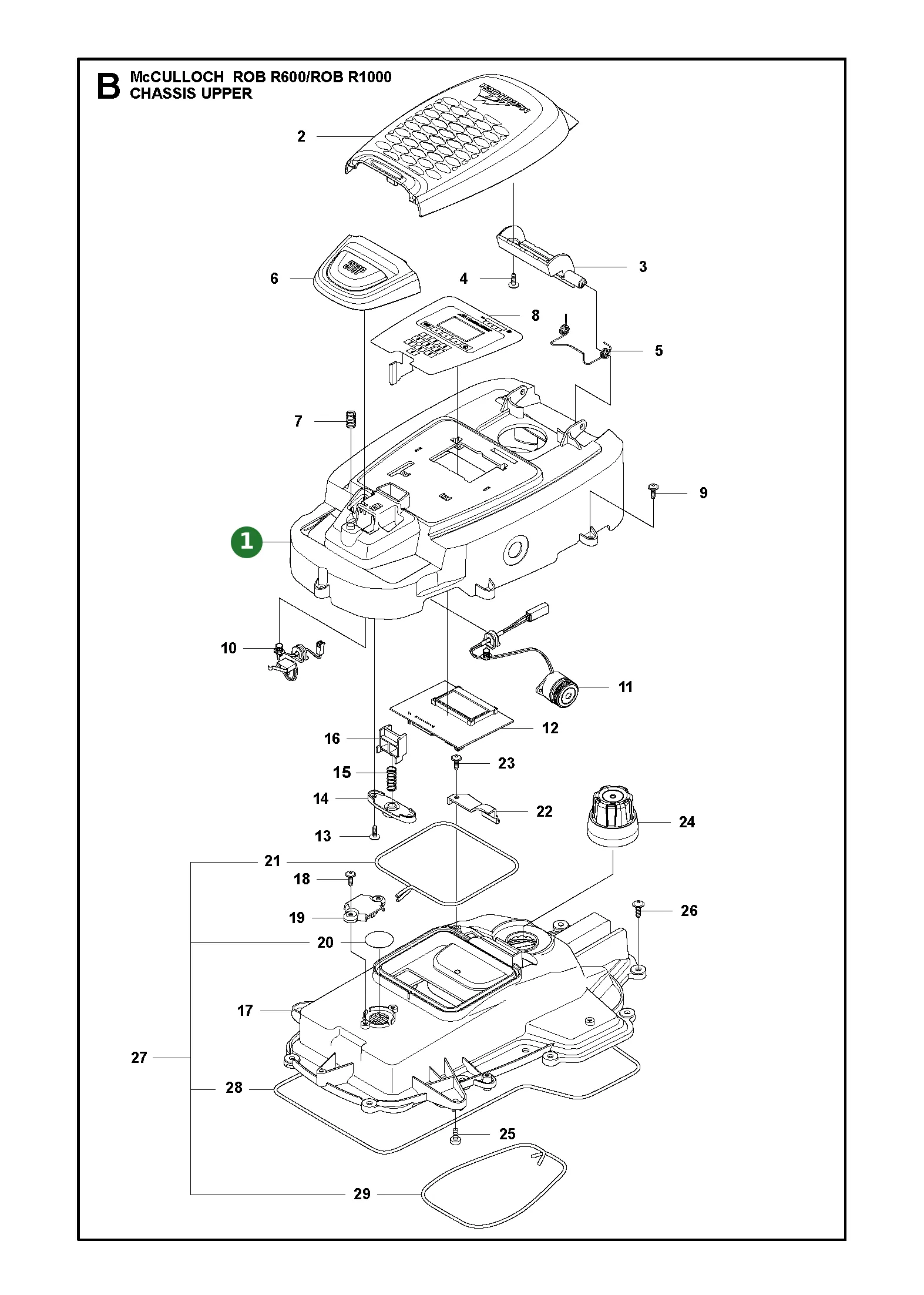

	1		Displayabdeckung mit Dichtung und Tastatur (579391905) Display Cover KIT incl. Sealing & Keyboard
	1		Deckel Schnitthöhenverstellung (501925801) Cover, Height Adjustment
	1		Scharnier Deckel Schnitthöhenverstellung (577707801) Hinge, Height Adjustment Lid
	2		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Feder Deckel Schnitthöhenverstellung (578445202) Spring, Height Adjustment Lid
	1		Stopptaste (501925701) Stopptaste
	1		Feder Entriegelungs- und Stopptaste (574487001) Stopptaste
	1		Tastatur Bedieneinheit 2.1 Zoll (582106101) Keyboard
	5		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Mikroschalter Stopptaste (574480301) Micro Switch, Stop Button
	1		Summer Displayabdeckung (574475901) Buzzer, Display Cover
	1		Platine Bedieneinheit (588441901) Display/MMI, Circuit Board
	2		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Federhalteclip Stopptaste (575415801) Stopptaste
	1		Feder Stopptasten-Verriegelung (576242201) Verriegelung Stopptaste
	1		Verriegelung Stopptaste (575409001) Lock, Stop Button
	1		Elektronikgehäuse oben (Chassis) (577752902) inkl. Dichtung, Luftfilter
	2		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Abdeckung Luftfilter (576697001) Luftfilter
	1		Entlüftungsmembran 10 Stk. (577753701) Air Filter KIT (10 pcs)
	1		Dichtungsstreifen Bedieneinheit / Messermotor (574874704) Sealing Strip (1 pcs, diam. 4 mm)
	1		Batteriedeckel (576053901) Höhenanzeige
	1		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Knopf Schnitthöhenverstellung schwarz (589772901) Knob, Height Adjustment Assy incl. Knob & Sticker
	2		Schraube M5x12 mit Linsenkopf (590740201) Screw
	10		Schraube 5x16mm Torx (574450101) Screw
	1		Dichtungssatz Chassis (588407001) Seal KIT incl. Sealing Strip Chassis (1 pcs), Sealing Strip Short (2 pcs), Air Filter (1 pcs)
	1		Dichtungsstreifen Chassis (574874703) Sealing Strip, Chassis (1 pcs, diam. 4 mm)
	1		Dichtungsstreifen Bedieneinheit / Messermotor (574874704) Sealing Strip (1 pcs, diam. 4 mm)

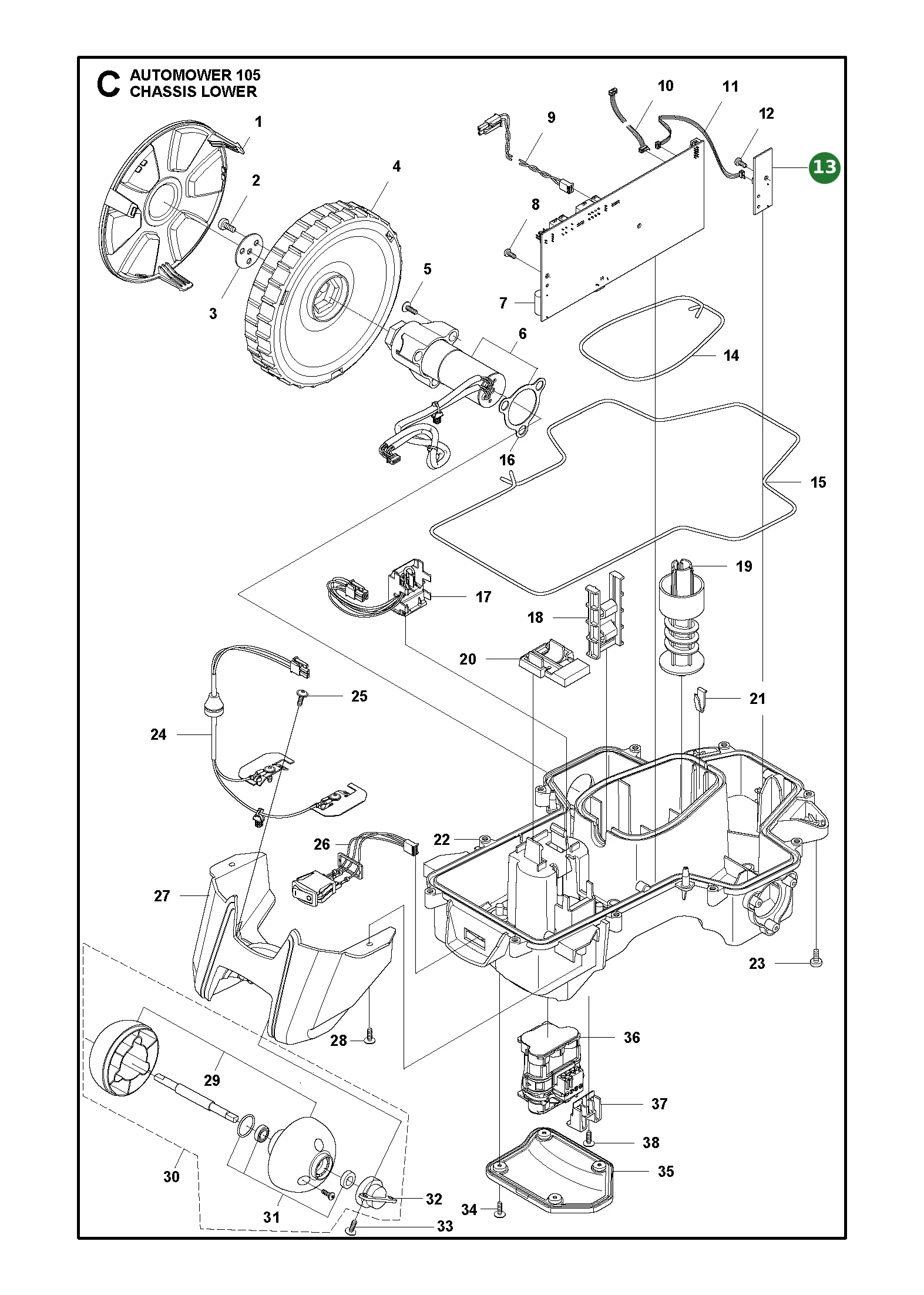

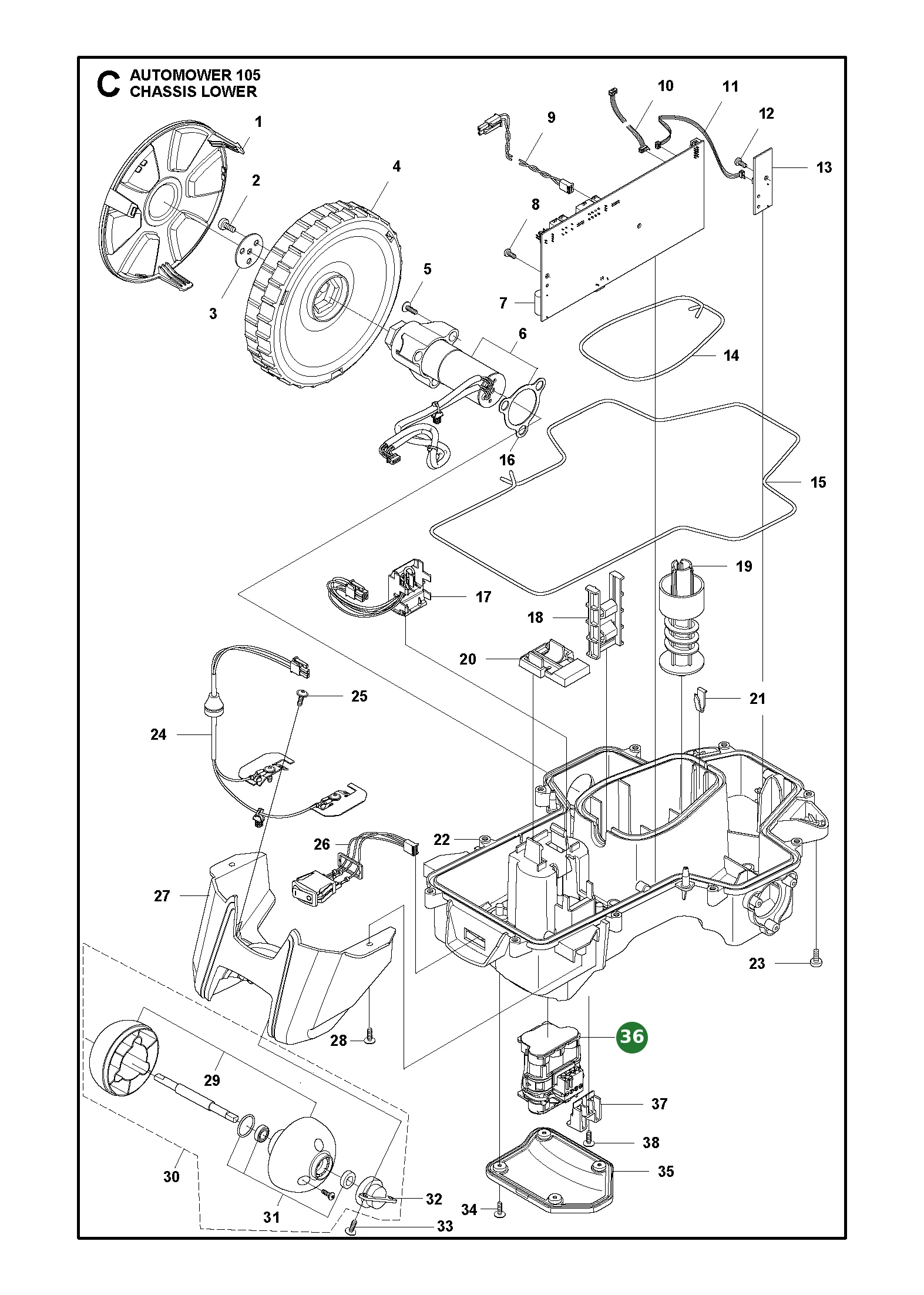

Nr.	Anzahl im Gerät		Artikel

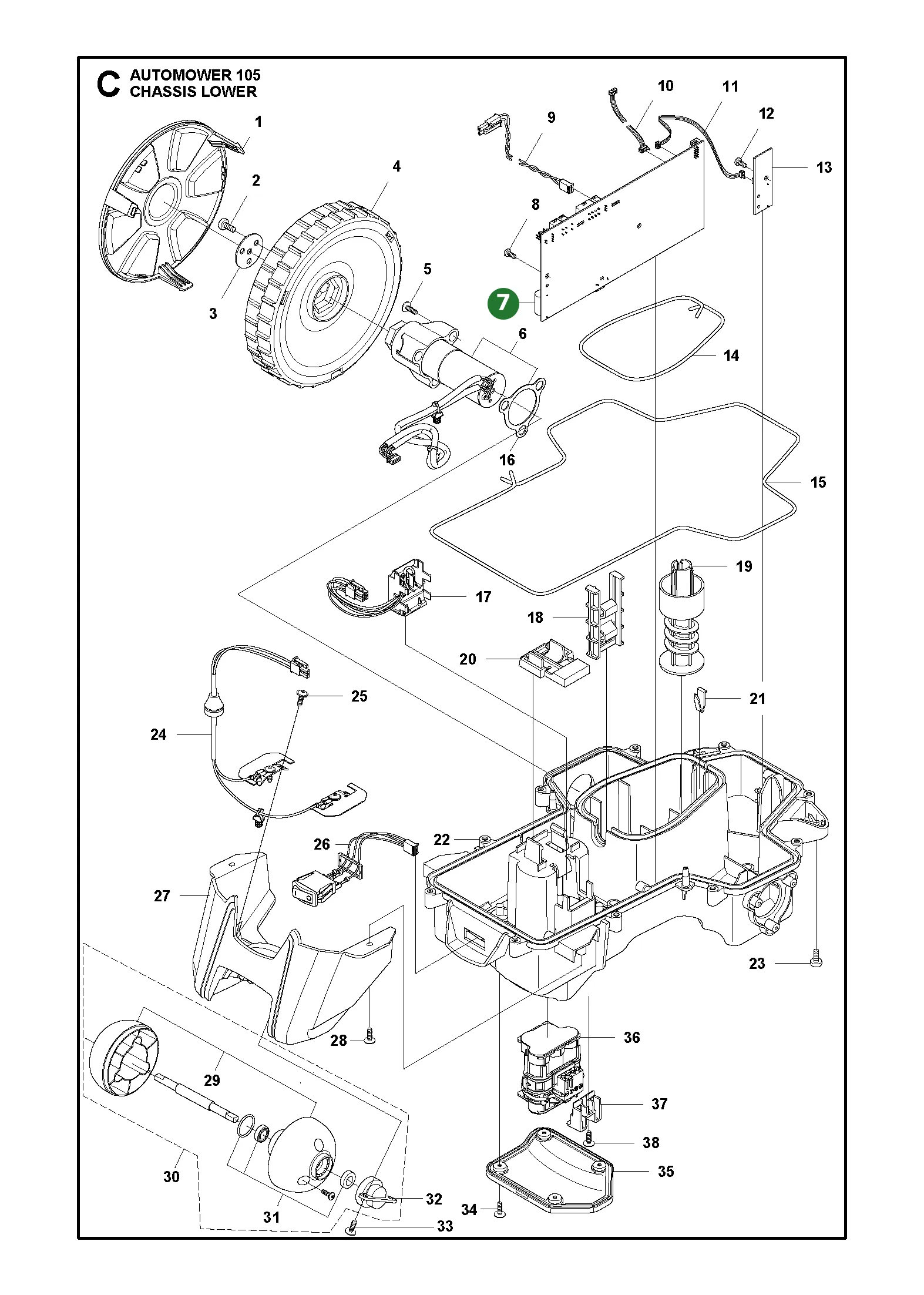

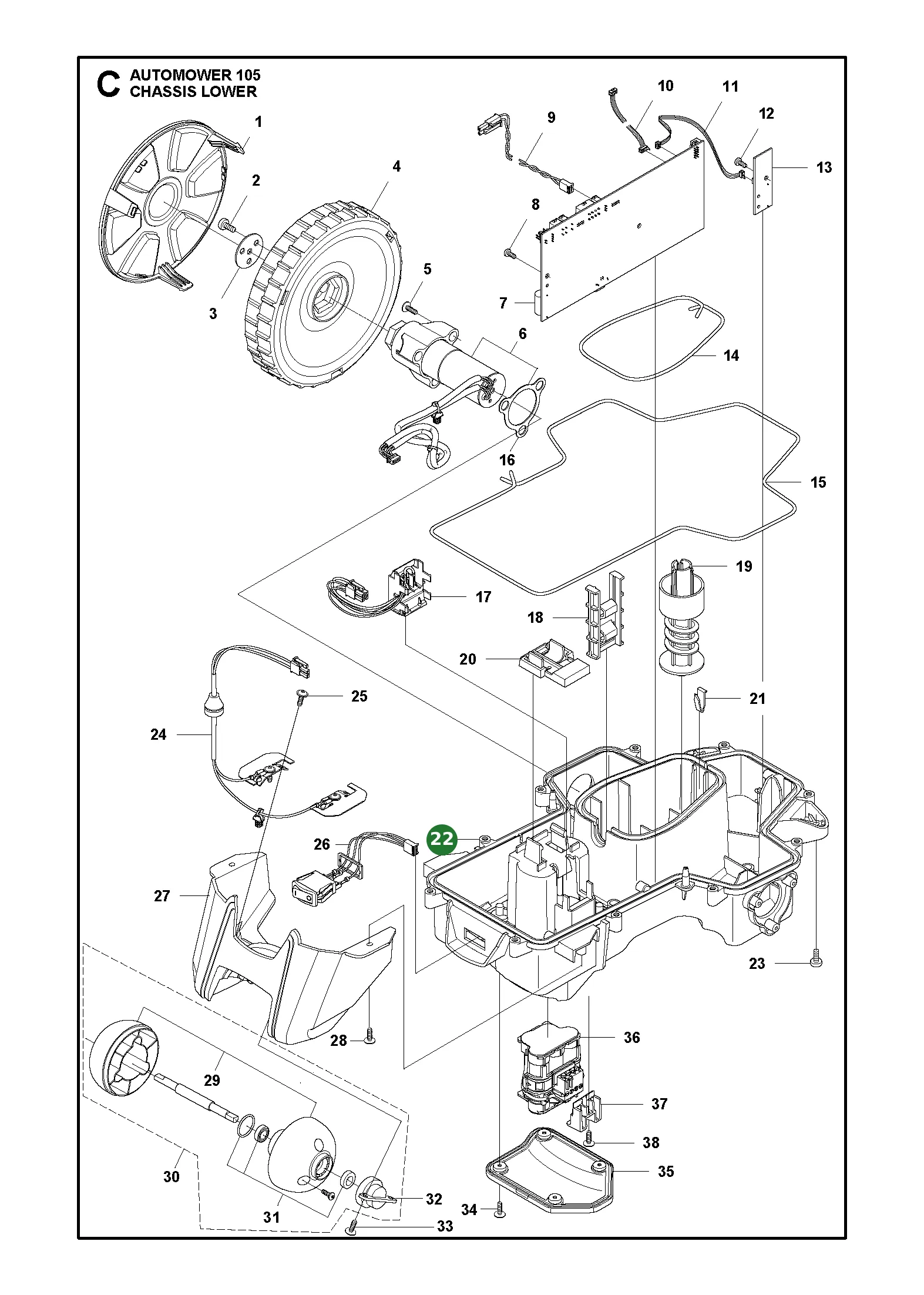

	2		Radkappe Antriebsrad gelb (577707902) Hub Cap, Drive Wheel
	6		Schraube M5x12 Antriebsrad (576213902) Screw
	2		Befestigungsscheibe (577093201) Washer, Drive Wheel
	2		Antriebsrad (574465104) Wheel, Drive Wheel
	4		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	2		Radmotor Antriebsmotor (577839906) Wheel Motor KIT incl. Sealing
	1		Hauptplatine (592851701) Main Circuit Board (MCB)
	2		Schraube 10mm (535130310) Screw (10 mm)
	1		Kabelsatz Lautsprecher (576220201) Loom, Buzzer Extension
	1		Kabel Display (588832701) Loom, Display
	1		Kabelsatz Schleifen- und Hebesensor (588901201) Loom, Loop and Lift Sensor
	1		Schraube 10mm (535130310) Screw (10 mm)
	1		Sensorplatine (592851901) PCB Sensor Board
	1		Dichtungsstreifen Bedieneinheit / Messermotor (574874704) Sealing Strip (1 pcs, diam. 4 mm)
	1		Dichtungsstreifen Chassis (574874703) Sealing Strip, Chassis (1 pcs, diam. 4 mm)
	2		Dichtung Motorflansch Radmotor (574373701) Motorflansch
	1		Batteriekabel (535277601) Loom, Li-Ion Battery
	2		Führungsschiene Höhenverstellung (574501901) Guide Rail, Motor Bowl
	1		Spindelschraube Höhenverstellung (574484601) Height Adjustment Screw
	1		Verriegelung Akkustecker (575408201) Lock, Battery Plug
	1		Sicherungsfeder Höhenverstellung (577103201) Locking Spring
	1		Untergehäuse (577846203) Chassis Lower KIT, incl. Sealing
	2		Schraube M5x12 mit Linsenkopf (590740201) Screw
	1		Kabelsatz Ladeblech (534177601) Loom, Charge Plate
	2		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Ein-/Aus-Schalter (579708701) Swith ON/OFF With Seal
	1		Gehäuse Hinterradaufnahme (574467202) Hinterradaufnahme
	3		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Hinterrad-Kit (583853902) Kit
	1		Hinterrad (578275103) komplett
	1		Lagersatz Hinterrad (578275201) Bearing (X2), Sealing (X2), O-Ring (X1)
	2		Lagergehäuse Hinterrad (577715001) Bearing Housing, Rear Wheel
	4		Schraube 14mm grau (575543314)
	4		Schraube 5x16mm Torx (574450101) Screw
	1		Akkufachdeckel (574467301) Batterie
	1		Akku (589586102) Li-Ion, 18.5V, 2.1Ah
	1		Halter Akku (582386101) Akku
	1		Schraube 14mm grau (575543314)

Nr.	Anzahl im Gerät		Artikel
	1		Messermotor (584989302) Cutting Motor
	1		Schraube 10mm grau (575543310) Screw, Grey (10 mm)
	1		Höhenanzeige (574503501) Schnitthöhe
	1		Motorgehäuse Messermotor (581020301) Motor Housing
	3		Schraube M4x12 (576213801) For 2017 models
	3		Schraube M4 (588222201) From 2018 Models, Screw
	1		Nabe Messermotor (574373501) Hub, Cutting Motor
	1		Sicherungsschraube Nabe Messereinheit (576213501) Stop Screw
	1		Schutz Messereinheit (579758301) Guard, Cutting Disc
	3		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Messerscheibe (574487101) Cutting Disc
	1		Befestigungsscheibe (577093201) Washer
	3		Schraube M4x12 (576213801) For 2017 models
	3		Schraube M4 (588222201) From 2018 Models, Screw

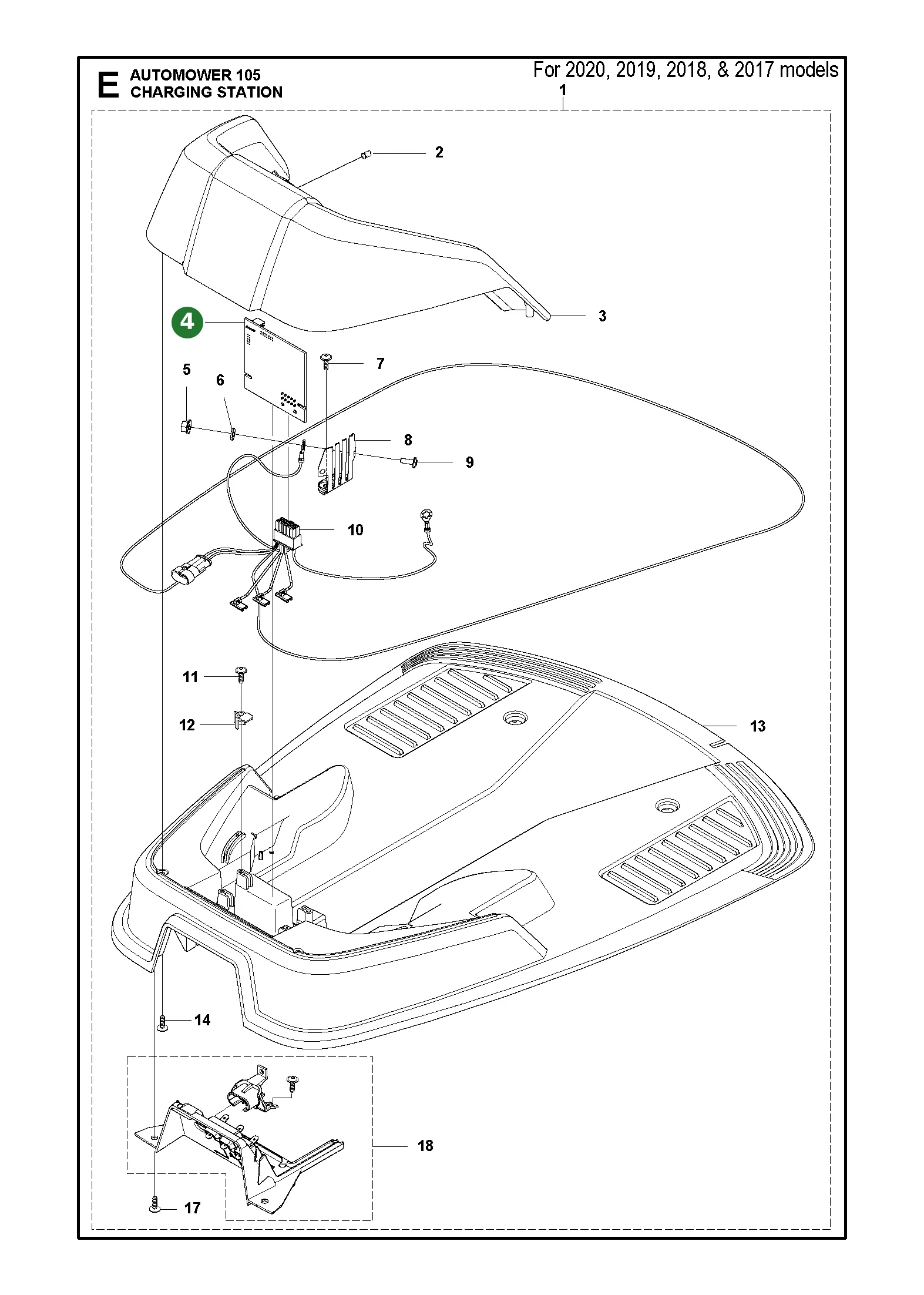

Nr.	Anzahl im Gerät		Artikel

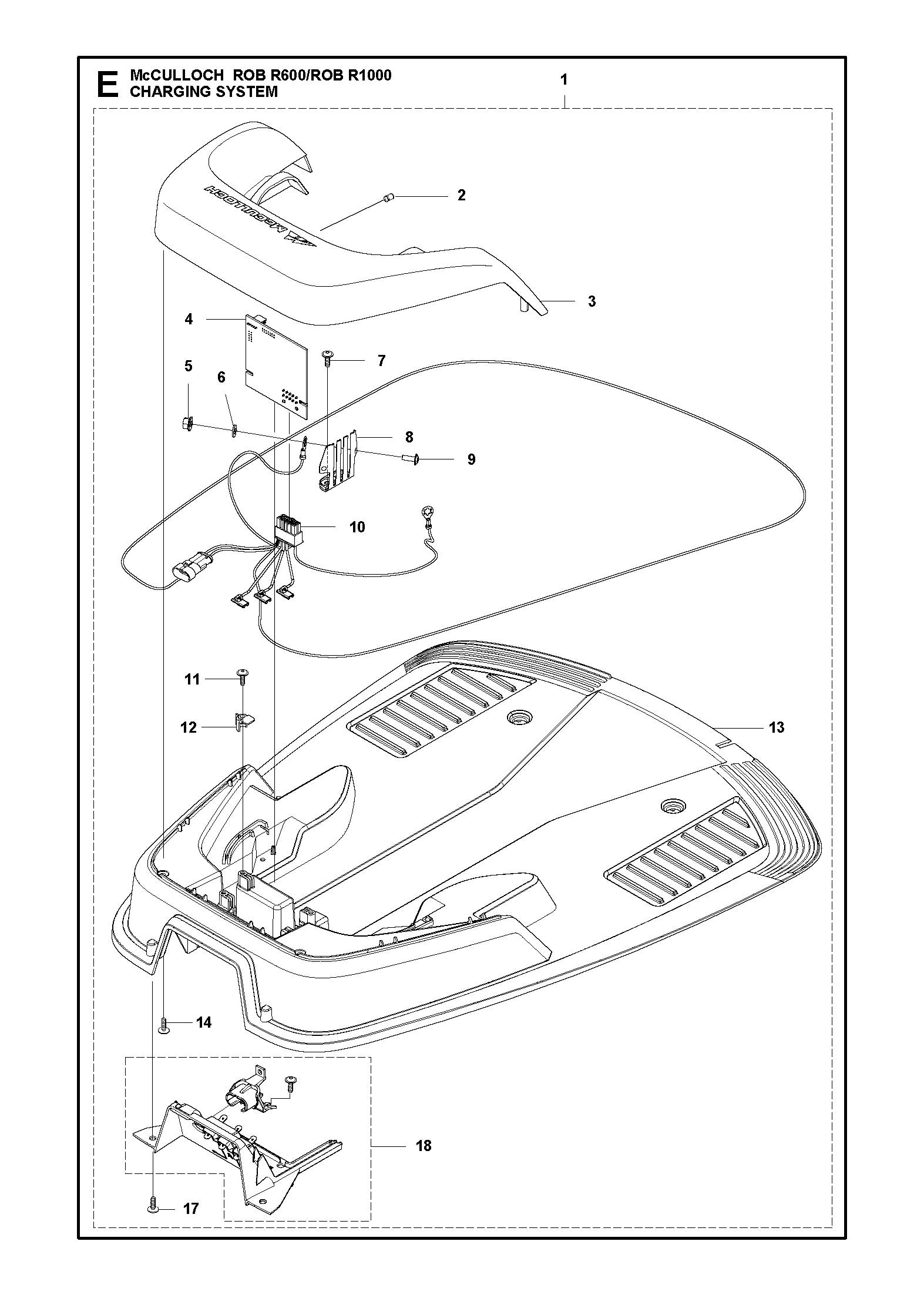

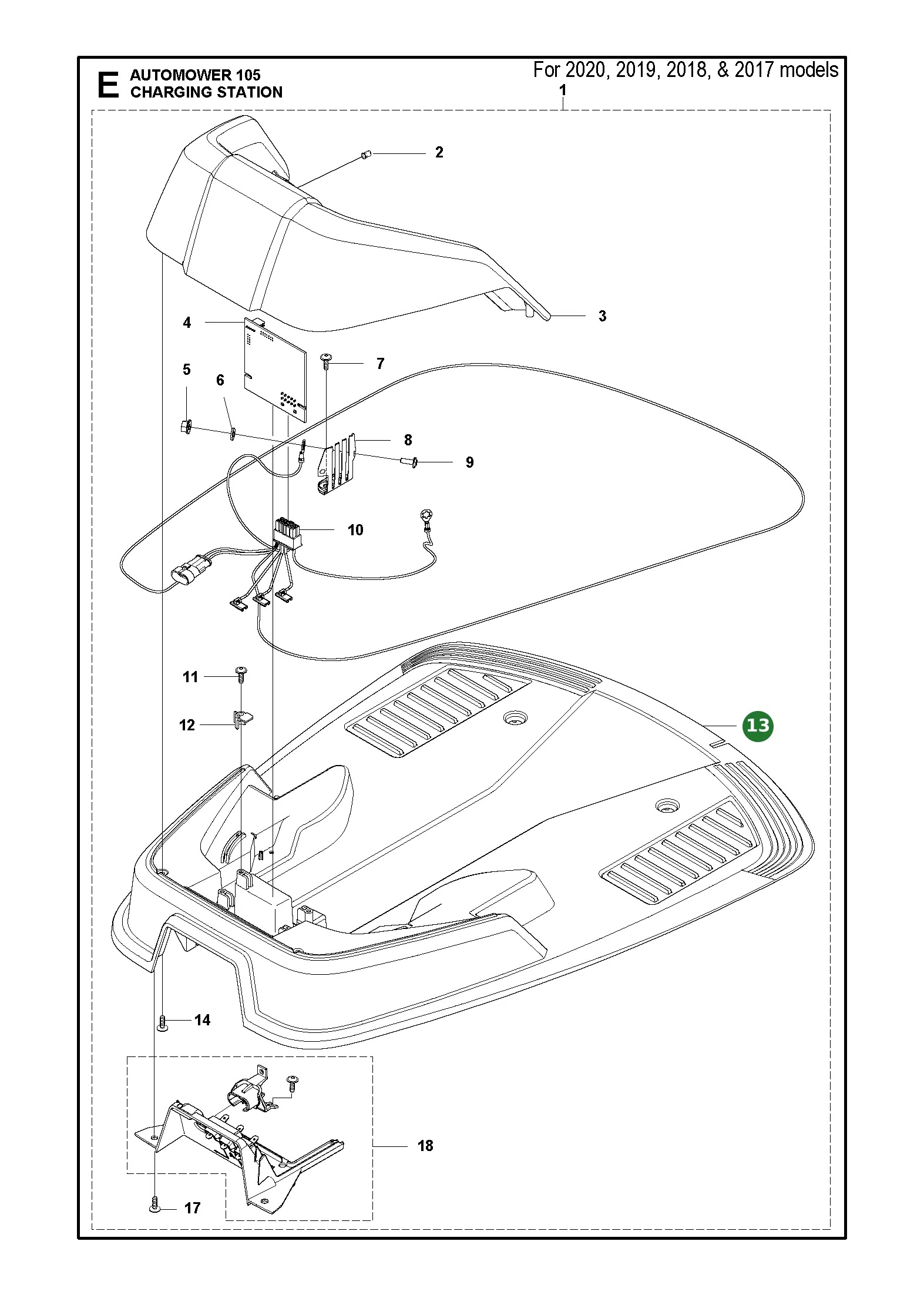

	1		Ladestation (577972317) Charging Station, McCulloch
	1		Diodenlinse LED-Anzeige (590217201) Diode Lens
	1		Deckel Ladeturm (501926001) Charging Station Cover, McCulloch
	1		Steuerungsplatine Ladestation (592909401) Circuit Board, Charging Station
	2		Sechskantmutterflansch (588222101) Nut Flange
	2		Zahnscheibe Ladekontakt (535087401) Washer
	2		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	2		Ladekontakt Ladestation (587125101) Contacts, Charging Station
	2		Schraube M4 (588222201) Screw
	1		Kabelsatz Ladestation (582381001) Ladestation
	2		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	2		Halter (535127901) Bracket
	1		Bodenplatte Ladestation (581551903) Charging Station Base Plate
	4		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	4		Schraube 14mm grau (575543314) Screw, Grey (14 mm)
	1		Führungspanel Ladestation (582356401) Guide Cover, Charging Station

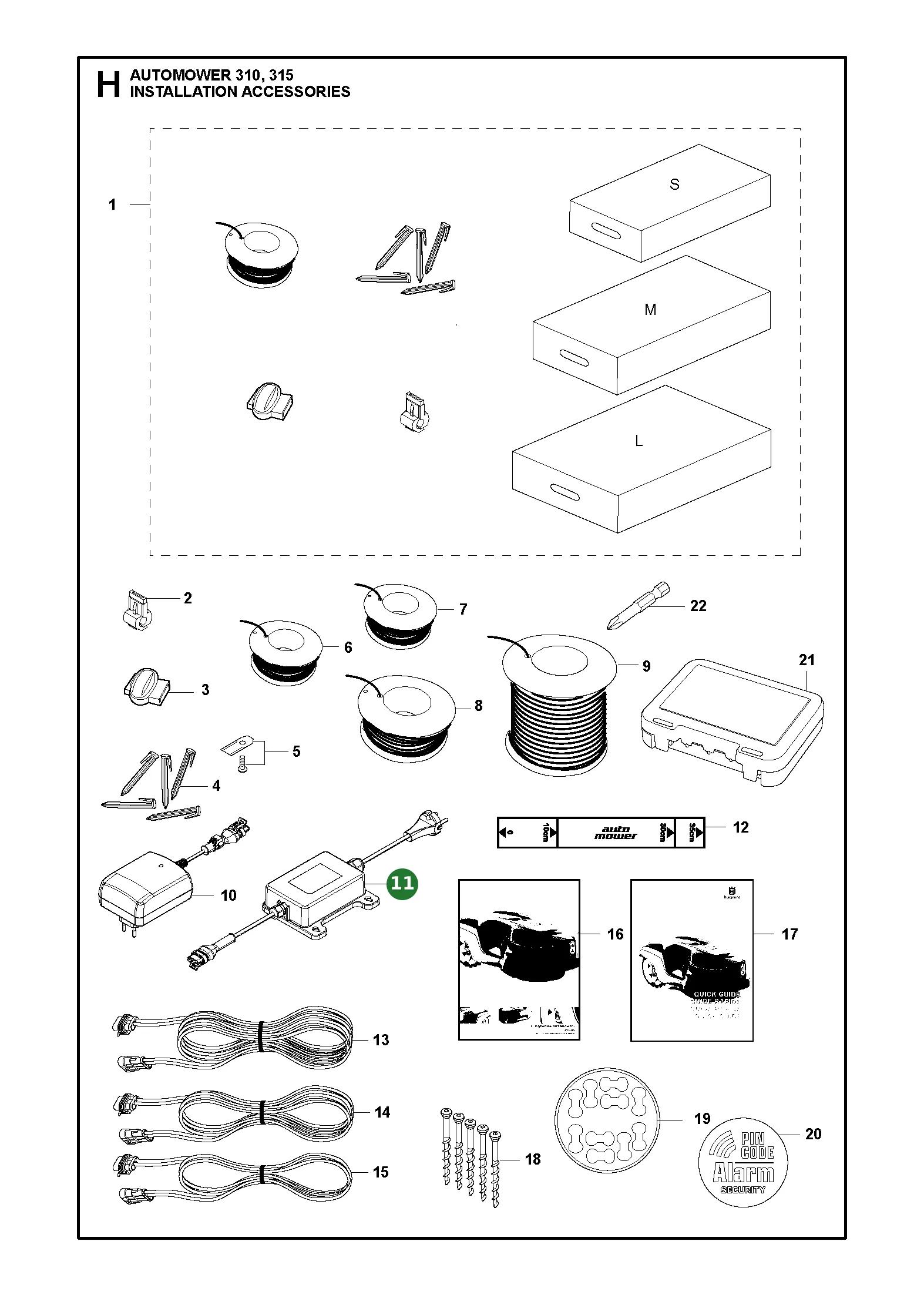

Nr.	Anzahl im Gerät		Artikel

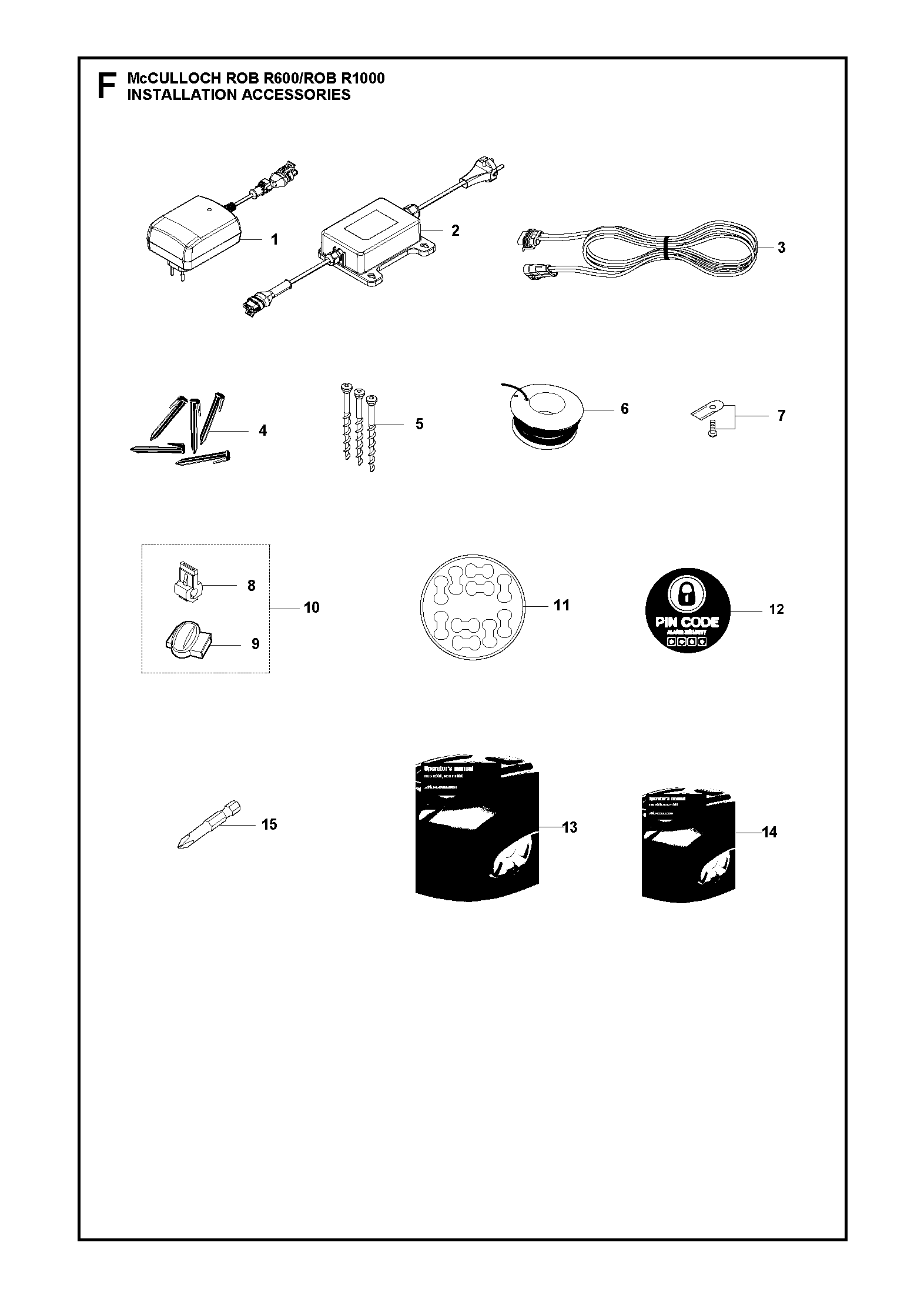

	1		Netzteil 28V 1.3A EU (599677301) Power Supply Unit, EU
	1		Netzteil 28V 1.3A EU (599677301) 28V, 1.3A, EU-Ausführung
	1		Netzteil 28V 1.3A CH (529532603) Power Supply Unit, CH
	1		Netzteil AU/NZ (584862605) Power Supply Unit, AU-NZ
	1		Netzteil 28V 1.3A UK/IE (529532602) Power Supply Unit, UK
	1		Netzteil 1.3A (US-/CA-Ausführung) (590442204) Power Supply Unit, CA
	1		Anschlussleitung Ladestation 10m (579825102) Ladestation, 10 m
	1		Anschlussleitung Ladestation 5m (579825104) Ladestation, 5 m
	1		Anschlussleitung Ladestation 20m (579825101) Ladestation, 20 m
	1		Anschlussleitung Ladestation 3m (579825103) Ladestation, 3 m
	1		Erdnägel 100 Stk. (589402601) Staples (100 pcs), McCulloch Blister Pack
	1		Ankerschrauben Ladestation und Garage (597435801) Anchor Screw (3 pcs) incl. Allen Key
	1		Begrenzungskabel 150 m (589402401) Loop Wire (150 m), McCulloch Blister Pack
	1		Ersatzmesser 9 Stk. (589402001) Blades (9 pcs), McCulloch Blister Pack
	1		Anschlussklemme Ladestation 1 Stk. (535129001) Loop Wire Connector (1pcs)
	1		Verbinder Begrenzungskabel 1 Stk. (501980201) Coupler (1pcs)
	1		Kabelverbinder Begrenzungskabel (536085403) Coupler KIT (50pcs)
	1		Installationsset Begrenzungskabel (589402501) 2 Connectors+6 Couplers,McCulloch Blister Pack
	1		Aufkleber Kabelmarker 10 Stk. (586277902) Sticker, Cable Markers (10 pcs)
	1		Aufkleber PIN-Code (589708401) Label, Anti-Theft
	1		Bedienungsanleitung Finnisch (115844911) Operator's Manual, Finnish
	1		Bedienungsanleitung Schwedisch (115844901) Operator's Manual, Swedish
	1		Bedienungsanleitung Dänisch (115844906) Operator's Manual, Danish
	1		Bedienungsanleitung Spanisch (115844946) Operator's Manual, Spanish
	1		Bedienungsanleitung Ungarisch (115844958) Operator's Manual, Hungarian
	1		Bedienungsanleitung Niederländisch (115844936) Operator's Manual, Dutch
	1		Bedienungsanleitung Lettisch (115844964) Operator's Manual, Latvian
	1		Bedienungsanleitung Norwegisch (115844921) Operator's Manual, Norwegian
	1		Bedienungsanleitung Italienisch (115844941) Operator's Manual, Italian
	1		Bedienungsanleitung Polnisch (115844961) Operator's Manual, Polish
	1		Bedienungsanleitung Portugiesisch (115844959) Operator's Manual, Portuguese
	1		Bedienungsanleitung Tschechisch (115844990) Operator's Manual, Czech
	1		Bedienungsanleitung Litauisch (115844965) Operator's Manual, Lithuanian
	1		Bedienungsanleitung Estnisch (115844963) Operator's Manual, Estonian
	1		Bedienungsanleitung Englisch (115844926) Operator's Manual, English
	1		Bedienungsanleitung Deutsch (115844951) Operator's Manual, German
	1		Bedienungsanleitung Französisch (115844931) Operator's Manual, French
	1		Bedienungsanleitung Slowakisch (115844968) Operator's Manual, Slovakian
	1		Kurzanleitung Tschechisch/Slowakisch/Polnisch/Ungarisch (115844250) Quick Guide CZ/SK/PL/HU
	1		Kurzanleitung Schwedisch/Norwegisch/Dänisch/Finnisch (115844210) Quick Guide SE/NO/DK/FI
	1		Kurzanleitung Russisch/Estnisch/Lettisch/Litauisch (115844240) Quick Guide RU/EE/LV/LT
	1		Kurzanleitung Deutsch/Französisch/Niederländisch/Slowenisch (115844220) Quick Guide DE/FR/NL/SI
	1		Kurzanleitung Spanisch/Portugiesisch/Italienisch/Englisch (115844230) Quick Guide ES/PT/IT/EN
	1		Kurzanleitung Deutsch/Französisch/Italienisch/Englisch (115844239) Quick Guide DE/FR/IT/EN
	1		Bit-Aufsatz Messerschrauben 5 Stk. (596339801) Bit for Automower blades MOQ 5 pcs

Nr.	Anzahl im Gerät		Artikel
	1		Gewindeeinsatz-Reparatursatz 4 Stk. (581165701) Reparatursatz, 4 Stk., Metall
	1		Garantiesiegel Händler (580689502) Garantiesiegel, Händler, 1 Stk.
	1		Kabelsuchgerät (577606801) Loop Wire Interruption Detector
	1		Schnellladegerät mit Akkutest (588408401) Schnellladung, Akkutest
	1		Kabel Schnellladegerät (588202601) Schnellladegerät
	1		Werkstatthandbuch Griechisch (115445071) TECHNICAL MANUAL, Greek
	1		Werkstatthandbuch Türkisch (115445076) TECHNICAL MANUAL, Turkish
	1		Werkstatthandbuch Estnisch (115445063) TECHNICAL MANUAL, Estonian
	1		Werkstatthandbuch Finnisch (115445011) TECHNICAL MANUAL, Finnish
	1		Werkstatthandbuch Norwegisch (115445021) TECHNICAL MANUAL, Norwegian
	1		Werkstatthandbuch Lettisch (115445064) TECHNICAL MANUAL, Latvian
	1		Werkstatthandbuch Polnisch (115445061) TECHNICAL MANUAL, Polish
	1		Werkstatthandbuch Italienisch (115445041) TECHNICAL MANUAL, Italian
	1		Werkstatthandbuch Rumänisch (115445062) TECHNICAL MANUAL, Romanian
	1		Werkstatthandbuch Litauisch (115445065) TECHNICAL MANUAL, Lithuanian
	1		Werkstatthandbuch Schwedisch (115445001) TECHNICAL MANUAL, Swedish
	1		Werkstatthandbuch Tschechisch (115445090) TECHNICAL MANUAL, Czech
	1		Werkstatthandbuch Englisch (115445026) TECHNICAL MANUAL, English
	1		Werkstatthandbuch Dänisch (115445006) TECHNICAL MANUAL, Danish
	1		Werkstatthandbuch Französisch (115445031) TECHNICAL MANUAL, French
	1		Werkstatthandbuch Spanisch (115445046) TECHNICAL MANUAL, Spanish
	1		Werkstatthandbuch Deutsch (115445051) TECHNICAL MANUAL, German
	1		Werkstatthandbuch Ungarisch (115445058) TECHNICAL MANUAL, Hungarian
	1		Werkstatthandbuch Kroatisch (115445081) TECHNICAL MANUAL, Croatian
	1		Werkstatthandbuch Niederländisch (115445036) TECHNICAL MANUAL, Dutch
	1		Werkstatthandbuch Russisch (115445056) TECHNICAL MANUAL, Russian

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Akku (589586102) Li-Ion, 18.5V, 2.1Ah
	Netzteil 28V 1.3A EU (599677301) 28V, 1.3A, EU-Ausführung
	Messerscheibe (574487101) Messerscheibe der Schneidausrüstung.
	Hinterrad (578275103) Hinterrad des Mähroboters.
	Hinterrad-Kit (583853902) Kit
	Antriebsrad (574465104) Antriebsrad
	Dichtungsstreifen Chassis (574874703) Chassis, P1
	Dichtungsstreifen Bedieneinheit / Messermotor (574874704) Messermotor, P1
	Dämpferelement Gummi 14mm (574469102) Gummi
	Bit-Aufsatz Messerschrauben 5 Stk. (596339801) Messerschrauben, 5 Stk.
	Gewindeeinsatz-Reparatursatz 4 Stk. (581165701) Reparatursatz, 4 Stk., Metall

Zubehör

	Artikel beschreibung
	Ersatzmesser 9 Stk. (589402001) 9 Stk., Blisterpack
	Begrenzungskabel 150 m (589402401) 150 m, Blisterpack
	Installationsset Begrenzungskabel (589402501) 2 Anschlussklemmen, 6 Verbinder, Blisterpack
	Erdnägel 100 Stk. (589402601) Begrenzungskabel, 100 Stk., Blisterpack
