Husqvarna 281 XP | Ersatzteile & Zubehör

Schritt-für-Schritt Anleitung zum Bestellen von Ersatzteilen: 1. Teilenummer in der Explosionszeichnung finden, 2. Artikel auswählen und in den Warenkorb legen, 3. Bestellung abschließen

Hier findest Du Original-Ersatzteile für Dein Modell 281 XP von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für 281 XP

Nr.	Anzahl im Gerät		Artikel
	1		Seilzugstarter (501810006) Seilzugstarter als vollständige Startereinheit.
	1		Schraube M5x12 mit Schraubensicherung (503200312) M5x12, 12.9, Schraubensicherung, TBO, IHSCFM
	1		Scheibe Seilzugstarter 5.3x18.5 (503234302) 5.3x18.5mm
	1		Seilrolle Seilzugstarter (503484801) Seilzugstarter
	1		Startergriff (503543901) Seilzugstarter
	1		Starterseil (501201502) Seilzugstarter
	1		Schutzring (501529502)
	1		Rückholfeder Seilzugstarter (501520402) Seilzugstarter
	1		Hülse Verstärkung Startergehäuse (501630601) Verstärkung
	1		Startergehäuse Seilzugstarter (501810105) Seilzugstarter
	2		Schraube PW3.5x6.5 (503212806) PW3.5x6.5, CH, TBO
	4		Kreuzschlitz-Linsenschraube M5x16 (724132955) M5x16, Kreuzschlitz, 8.8, TBO
	1		Aufkleber Startereinheit (503709801) Startereinheit

Nr.	Anzahl im Gerät		Artikel
	1		Kettenbremse mit Kupplungsdeckel (503746702) H288
	1		Handschutz Kettenbremse (503760801) Handschutz/Rückschlagschutz.
	1		Gelenkzapfen Kettenbremse 6x19.7 (503802701) 6x19.7mm, Stahl, (MNPP)
	1		Sicherungsring 4x0.7 (735310820) 4x0.7, Stahl, PP
	1		Positionsfeder Kettenbremse (503579701) Rastmechanik
	1		Zylinderstift 3x10 ISO 8734 (720123351) 3x10, ISO 8734, Typ A, Stahl
	1		Schraube PW3.5x9.5 (503212810) PW3.5x9.5, CH, TBO, CCRPANT
	1		Kniegelenk Kettenbremse (501875301) Kettenbremse
	1		Bremsfeder Kettenbremse (503709902) L=90mm
	1		Bremsband (503704002) Bremsband.
	1		Aufkleber Kupplungsdeckel (503775401) Kupplungsdeckel
	1		Radkappe (503703901) Radkappe für die Radnabe.
	1		Splitterschutz Kupplungsdeckel (503573701) Kupplungsdeckel
	4		Schraube PW3.5x9.5 (503212810) PW3.5x9.5, CH, TBO, CCRPANT
	1		Sicherungsmutter M5x0.8 geschlitzt (503222401) M5x0.8, geschlitzt, 8, SITAL BHT
	1		Kettenführung (501517201)
	1		Krallenanschlag außen (501918401) außen
	1		Krallenanschlag außen (503601301) außen
	2		Flanschmutter M8 (503220001) M8, Zn/Fe
	1		Schraube M5x12 (725532755) M5x12, 12.9, TBO, IHSCM
	1		Feder Kettenbremse (501874701) Bügel
	1		Schwenkwelle Handschutz (503520801) Schwenkfunktion
	1		Welle Handschutz rechts (501768001) rechts, Handschutz
	1		Zylinderschraube M4x16 (503202616) M4x16, 12.9, Schraubensicherung, TBO, IHSCM

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (501809105) Kraftstofftank für das Kraftstoffsystem.
	1		Stange Gashebel (501519701) Gashebel
	1		Rückholfeder Seilrolle (501528801) Seilrolle
	1		Gashebel (501916602) Gashebel zur Drehzahlbetätigung.
	1		Spannstift DIN 7346 3x24 (721421226) DIN 7346, 3x24, Stahl, TBO
	1		Gashebelsperre (501817502) Sperre für den Gashebel.
	1		Feder (503786301)
	1		Schraube PW5.5x16 (503214972) PW5.5x16, 8.8, Zn/Fe, IHSCFT
	2		Griffeinlage (503484501)
	1		Tankentlüftung (501872501) Entlüftungsleitung
	1		Filterstopfen Tankentlüftung (503600401)
	4		Vibrationsdämpfer (503514801) Vibrationsdämpfer.
	4		Zylinderschraube M5x16 Innensechskant (725532955) M5x16, ISO 4762, 12.9, IHSCM
	1		Tankdeckel (537215202) grau
	1		Dichtung Tankdeckel (537215001) Dichtung.
	1		Halter Tankdeckel (503578901) Tankdeckelhalter
	1		Griffbügel vorne (501807505) Vorderer Griffbügel der Motorsäge.
	2		Schraube PW6.3x22 (503210522) PW6.3x22, 8.8, DS, IHSCT
	1		Halter (501917001) Halter.
	2		Schraube PW6.3x22 (503210522) PW6.3x22, 8.8, DS, IHSCT
	1		Stütze seitlich (501918902) seitlich
	1		Kraftstofffilter (503517101)
	1		Kraftstoffschlauch Spiralform 230mm (581756205) Spiralform, L=230mm

Nr.	Anzahl im Gerät		Artikel
	1		Ölpumpe (503698101) Kettenschmierung
	1		Fliehkraftkupplung (503701502)
	3		Kupplungsfeder (503145101) Fliehkraftkupplung
	1		Zahnrad Ölpumpe (503557501)
	1		Scheibe Treibrad 15x28x1 (503230058) 15x28x1mm, blank poliert, 1778-04
	1		Einstellschraube (501293801) Schraube zur Einstellung.
	1		O-Ring 3.1x1.6mm (740420100) BS 4518, 3.1x1.6mm, Nitril
	1		Scheibe 6.6x11x0.5 Ölpumpe (5428-07) (503231002) 6.6x11x0.5mm, 5428-07
	1		Scheibe Ölpumpe 6.6x11x0.5mm (503230019) 6.6x11x0.5mm, blank poliert, 1778-04
	1		Feder Ölpumpe (501544801)
	1		Pumpenkolben (503698201) Ölpumpe
	1		Buchse (501293902)
	1		O-Ring 37.1x1.6mm (740422400) BS 4518, 37.1x1.6mm, Nitril
	1		Dichtungsring Kurbelwelle 17x28x5 (503260205) 17x28x5mm, Kurbelgehäuse
	1		Dichtung X-Ring 2.9x6.46x1.78 (501288501) X-Ring, 2.9x6.46x1.78mm
	1		Stift Ölpumpe FRP-LS3x6 (OXSV) (721420325) FRP-LS3x6, OXSV
	1		Stiftschraube (501284101) Stiftausführung
	1		Ölsieb (501544102) am Ölschlauch
	1		Ölschlauch Ölpumpe (501519901)
	3		Schraube M4x20 mit Schraubensicherung (503202620) M4x20, 12.9, Schraubensicherung, TBO, IHSCM
	1		Kupplungstrommel 3/8 Zoll x 7T (503625903) 3/8 Zoll x 7T, Ringritzel
	1		Kupplungstrommel .404 Zoll x 7T (503625904) .404 Zoll x 7T, Ringritzel
	1		Nadellager Kupplungstrommel (503253001) Nadellager.
	1		Ringritzel .404 Zoll x 7T (501597902) .404 Zoll x 7T
	1		Ringritzel 3/8 Zoll x 7T (501598002) 3/8 Zoll x 7T

Nr.	Anzahl im Gerät		Artikel
	2		Schraube M5x55 (725534255) M5x55, 12.9, TBO, IHSCM
	1		Krallenanschlag (501918101) Schwertbereich
	1		Schutzblech (501814801) Schutzblech.
	4		Schraube M5x35 (725533755) M5x35, 12.9, TBO, IHSCM
	1		Buchse (503723101)
	1		Zylinderschraube M5x16 Innensechskant (725532955) M5x16, ISO 4762, 12.9, IHSCM
	1		Gummitülle Kraftstoffleitung (503697601) Kraftstoffleitung
	1		Gummitülle (501527801) Gummitülle.
	1		Chokehebel (501527902) Chokehebel zur Betätigung des Chokes.
	1		Gummibalg Gashebel (501916701) Gashebel
	1		Feder (501296601)
	1		Einstellschraube Gasbetätigung (501296501) Gasbetätigung
	1		Kabeldurchführung Gummitülle (501271302) Gummitülle
	1		Dichtungsring Kurbelwelle 17x28x5 (503260205) 17x28x5mm, Kurbelgehäuse
	1		Führungsschiene (501801902) Leitblech
	1		Tankdeckel (537215202) grau
	1		Dichtung Tankdeckel (537215001) Dichtung.
	1		Halter Tankdeckel (503578901) Tankdeckelhalter
	1		Filterstopfen (501839401)
	1		Kurbelgehäuse (501800306) BEARBETN.RITN
	2		Schienenbolzen M8x40 (501815701) M8x40, 12.9, DS
	2		Führungshülse (593806001)
	1		Kettenfänger oben (501686801)
	2		Zylinderschraube M5x16 Innensechskant (725532955) M5x16, ISO 4762, 12.9, IHSCM
	1		Schraube PW6.3x22 (503210522) PW6.3x22, 8.8, DS, IHSCT
	1		Vibrationsdämpfer (503496201) Vibrationsdämpfer.
	1		Schraube PW6.3x22 (503210522) PW6.3x22, 8.8, DS, IHSCT
	1		Kettenspanner (501537101) Baugruppe
	1		Kettenführung (501517201)
	1		Krallenanschlag innen (503601201) innen
	2		Vierkantmutter M5 (503226504) M5, Klasse 12, TBO
	1		Dichtungssatz (501813403)

Nr.	Anzahl im Gerät		Artikel
	1		Kurbelwelle (501814901) RES
	1		Nadellager Kolbenbolzen 13x17x17.5mm (503256101) 13x17x17.5mm, Kolbenbolzen
	1		Kugellager Kurbelwelle 6203-C3 (738220325) 6203-C3, einreihig, Kurbelwelle
	1		Scheibenfeder DIN 6888 3x3.7 (735880600) DIN 6888, 3x3.7
	1		Kugellager Kurbelwelle 6203-C3 (738220325) 6203-C3, einreihig, Kurbelwelle

Nr.	Anzahl im Gerät		Artikel
	1		Schalldämpferrohr (501816802) DJUNGLE
	1		Doppelhalter (501817901) doppelt
	2		Schraube M6x90 (503203890) M6x90, Edelstahl A2-80, IHSCM
	1		Schraube M5x16 (503200216) M5x16, 12.9, TBO, IHSCFM

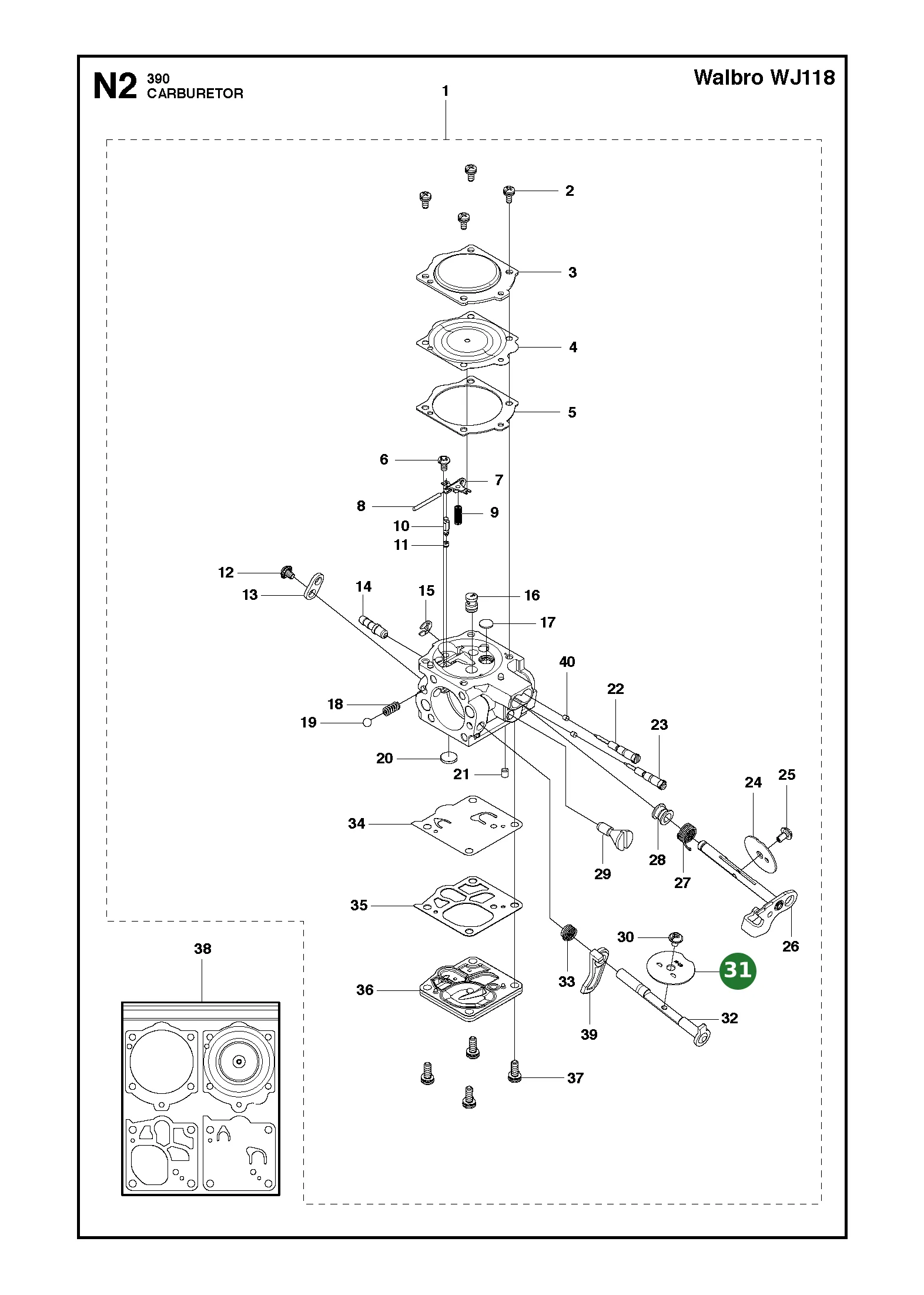

Nr.	Anzahl im Gerät		Artikel
	1		Vergaser WJ-117 (501355301) WJ-117
	4		Schraube Regelmembran-Abdeckung (503584601) Regelhebel
	1		Abdeckung Regelmembran (505316702) Regelmembran
	1		Membran Vergaser (503635801) Membran für den Vergaser.
	1		Dichtung Regelmembran (501467501) Regelmembran
	1		Chokeklappe Vergaser (505316707) Vergaser
	1		Schraube Choke-/Drosselklappe (544111501) Schraube.
	1		Chokewelle (574871101) Welle zur Betätigung der Chokeklappe.
	1		Schraube Regelhebelstift (505316717) Regelhebelstift
	1		Stift Regelhebel (505316731) Regelhebel
	1		Regelhebel Vergaser (505316734) Dosierung
	1		Feder Regelhebel (574871301) Regelhebel
	1		Einlass-Nadelventil (503563401) Einlass
	1		Düseneinheit (574871201) Düseneinheit.
	1		Stopfen (503574101) Welch
	2		Druckfeder (504210050) Druckfeder
	1		Einstellnadel Leerlauf (574871601) Leerlauf
	1		Einstellnadel Höchstdrehzahl (503483601) Höchstdrehzahl
	2		Buchse Drossel-Rückholfeder (502103101) Drossel-Rückholfeder
	1		Rückholfeder Drosselklappe (574871501) Drosselklappe
	1		Drosselklappe (503116801) Vergaser
	1		Schraube Choke-/Drosselklappe (544111501) Schraube.
	1		Drosselklappenwelle (574871001)
	1		Federhaltering (503799501) Sicherungsfunktion
	1		Feder Choke-Rastung (503117701) Choke-Reibung
	1		Reibkugel Choke (503117101) Chokereibung
	1		Einlasssieb (501666101) Einlass
	1		Pumpenmembran Kraftstoffpumpe (544897201) Kraftstoffpumpe
	1		Pumpendichtung Vergaser (503117201) Pumpe
	1		Pumpendeckel Vergaser (503595801) Pumpe
	4		Schraube Pumpendeckel (503117501) Pumpendeckel
	1		Dichtungssatz Vergaser (502529201)

Nr.	Anzahl im Gerät		Artikel
	1		Luftfilter Nylon 80µm schwarz (501807101) Nylon, 80µm, schwarz
	1		Luftfilter Vlies (501807105) Vlies
	1		Luftfilter Gewebe 44µm (501807106) 44µm, Gewebe
	1		Schraube M5x10 (503200710) M5x10, 12.9, IHSCFM, DS
	2		Schraube M5x91 (503202191) M5x91, Edelstahl A2-80, IHSCM
	2		Federscheibe 5.3x10x0.5 (735114650) DIN 137 A, 5.3x10x0.5mm
	1		Dichtung Luftfilter (501815601) Luftfilter
	1		Filterhalter Luftfiltereinheit (501806202) Luftfiltereinheit
	2		Schraube Stiftausführung (503208006) Stiftausführung
	1		Führungshülse (501806901)
	1		Vergaser WJ-117 (501355301) WJ-117
	1		Dichtung Vergaser (501296402) Vergaser
	1		Zwischenstück Abgaskrümmer (501806602) Abgaskrümmer
	1		Dichtung Zwischenstück (501806802) Zwischenstück
	1		Dichtungskragen (501811801) Dichtungskragen.
	1		Dichtungssatz (501813403)

Nr.	Anzahl im Gerät		Artikel
	1		Werkzeugsatz (503558501) Satz
	1		L-Schlüssel 4mm 36x86mm (503558601) 4mm, 36x86mm
	1		L-Schlüssel 5mm (503558602) L-förmiger Schraubenschlüssel.
	1		Kombischlüssel (501691701) für Motorsägen
	1		Fettspritze (595011701) vorgefüllt
	1		Fett (535560001) Getriebe, 100g

Nr.	Anzahl im Gerät		Artikel
	1		Zündspule (501812801) Zündspule.
	2		Scheibe Zündmodul 4.2x9x1.5 (503230001) 4.2x9x1.5mm, Zündmodul, 1142-32, MNPP
	2		Zylinderschraube M4x16 (725529356) M4x16, 12.9, Schraubensicherung, TBO, IHSCM
	1		Gummischlauch (501527405)
	1		Zündkerzenstecker mit Kontaktfeder (501485402) mit Kontaktfeder
	1		Schraube PW3.5x6.5 (503212806) PW3.5x6.5, CH, TBO
	1		Stoppschalter (503717901) Stoppschalter.
	1		Kabel Spulenmodul (501839702) Spulenmodul
	1		Kabel Stoppkontakt (501839803) Stoppkontakt
	1		Federscheibe Schwungrad 10.5x18x0.8 (735117350) 10.5x18x0.8mm, DIN 137 A, Stahl
	1		Sechskantmutter M10x1 (503221002) M10x1, 17H, verzinkt
	1		Schwungrad (504701601) D120
	2		Schraube M5x14 (501819901) M5x14, 10.9, TBO
	2		Starterklinke (501673201) Sperrklinke mit Mitnehmerfunktion.
	2		Scheibe Starterklinke (503230042)
	2		Feder Starterklinke (501673501)
	2		Zylinderschraube M5x16 (725532956) M5x16, 12.9, Schraubensicherung, TBO, IHSCM
	1		Elektronikmodul (501812702) Elektronik

Nr.	Anzahl im Gerät		Artikel
	1		Zylinderdeckel (501805904)
	1		Abdeckung Winterschutz (501639701)
	1		Stütze Zylinderabdeckung (501515401) Zylinderabdeckung
	1		Warnaufkleber Sicherheitspiktogramme (503987401) Warnhinweis, R-DEL
	3		Schraube M5x28 Kreuzschlitz-Zylinderkopf (503203228) M5x28, 10.9, Kreuzschlitz-Zylinderkopf
	4		Stopfen GPN 300 F12 (501615201) GPN 300 F12

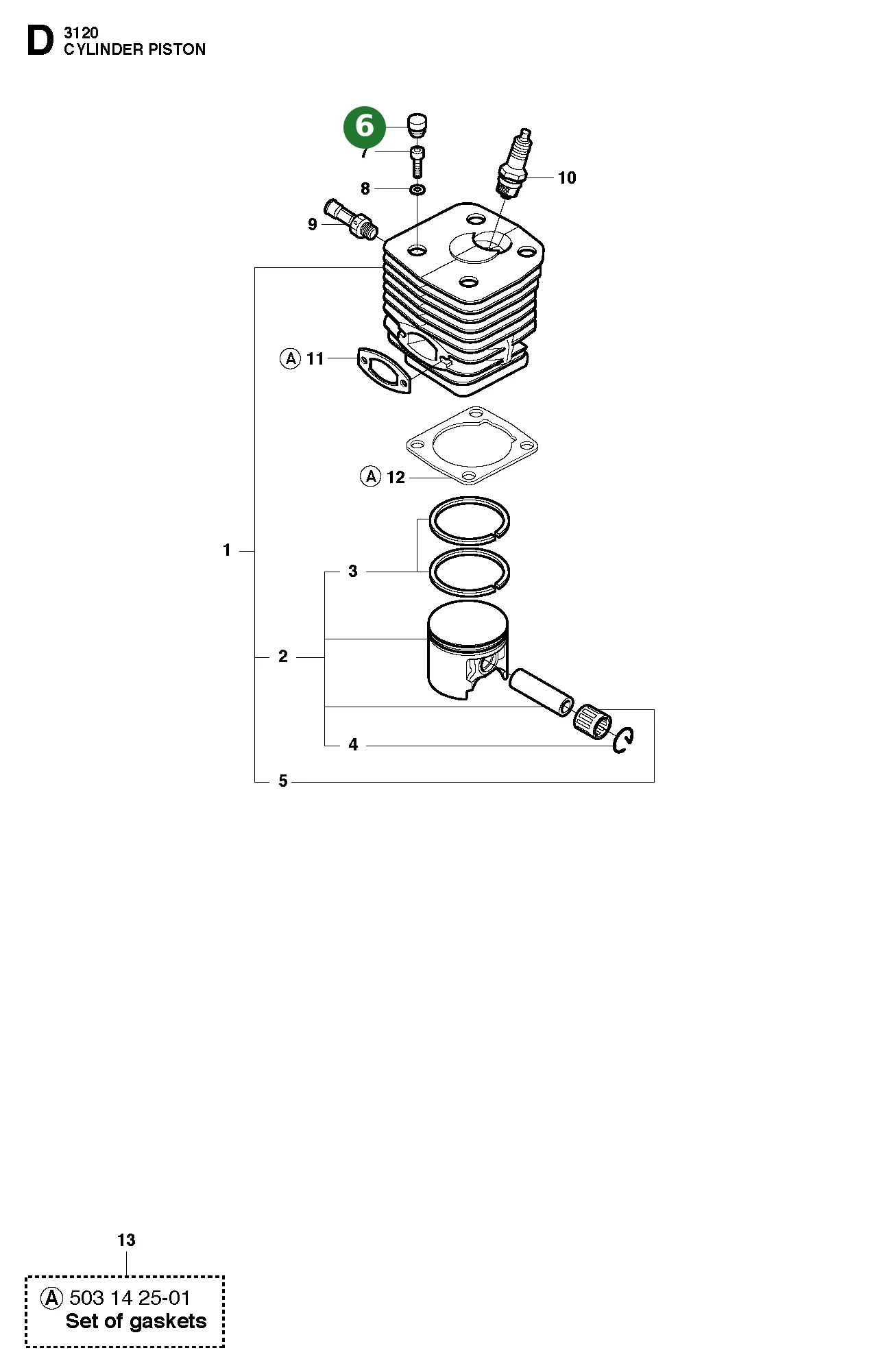

Nr.	Anzahl im Gerät		Artikel
	1		Zündkerze BPMR7A (503235111) BPMR7A
	4		Schraube UNC 1/4x25 (503216025) UNC 1/4x25, 12.9, TBO
	1		Zylinder 52mm (544223002) 52mm
	1		Dichtung Zylinder (501801302) Zylinder
	1		Nadellager Kolbenbolzen 13x17x17.5mm (503256101) 13x17x17.5mm, Kolbenbolzen
	1		Kolben-Baugruppe Ø52mm (544224002) Ø52mm
	2		Sicherungsring Kolbenbolzen B13x1 (737441300) B13x1, Kolbenbolzen
	1		Kolbenring Ø52mm (544225001) Ø52mm
	1		Dichtung (501816003) Dichtung.
	1		Wärmeableiter (503512501) Hitzeschutz
	1		Dichtungssatz (501813403)

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog
