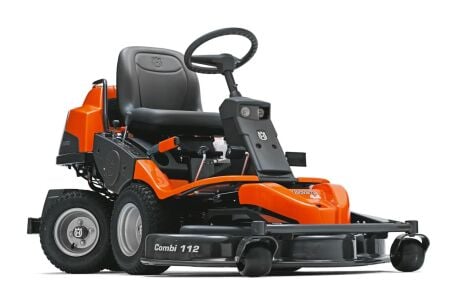

Husqvarna PR 17 AWD | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell PR 17 AWD von Husqvarna. Weitere Informationen findest Du in den zugehörigen Dokumenten und Anleitungen.

Ersatzteilkatalog für PR 17 AWD

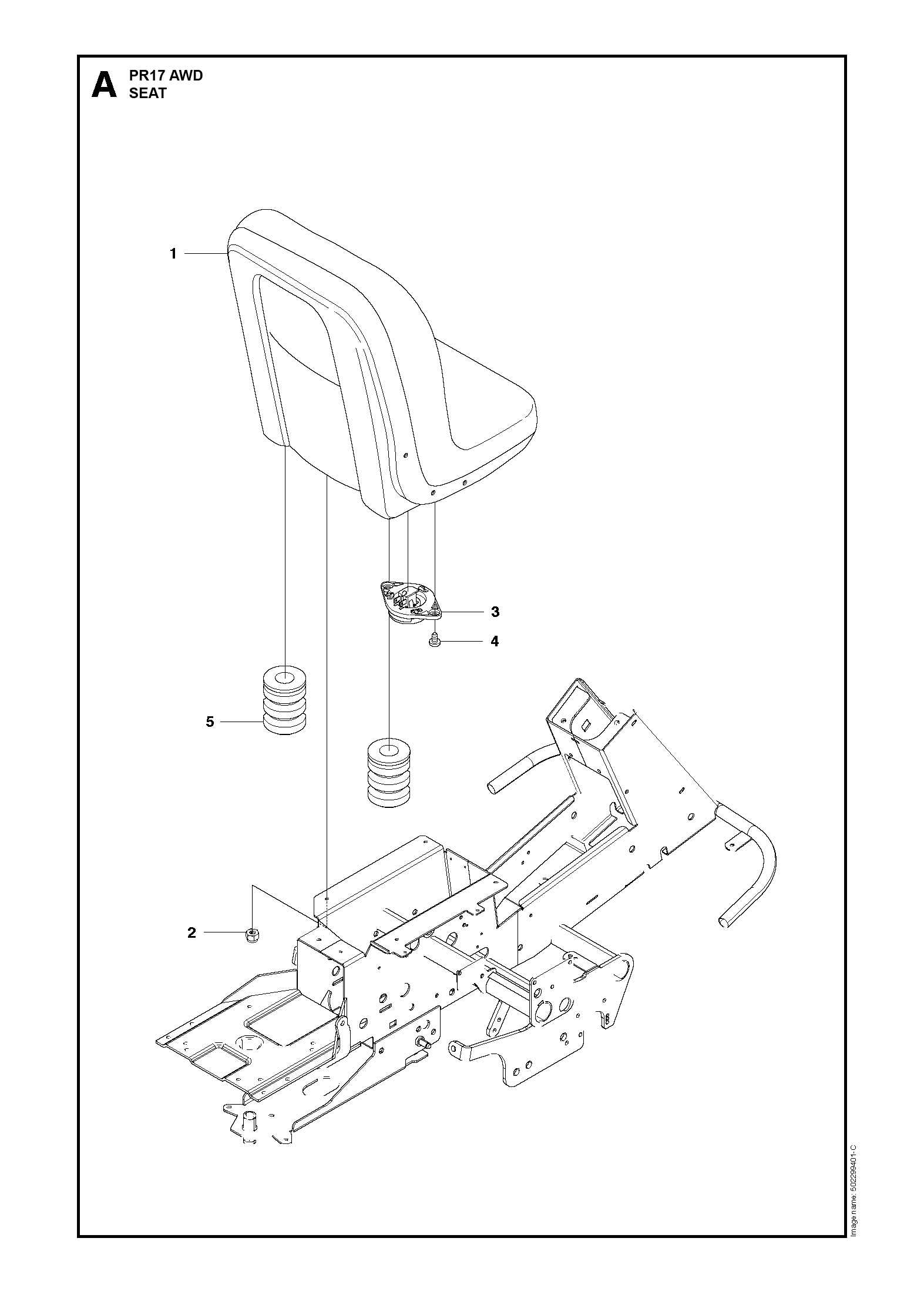

Nr.	Anzahl im Gerät		Artikel
	1		Sitz (597390501)
	4		Sicherungsmutter M8 (732211801)
	1		Sitzschalter (506565601)
	2		Schraube PL6x16 (503218872)
	2		Dämpferelement Sitz (Milsco) (529292401) For 965192301(2009), 965192301(2010), 966772701

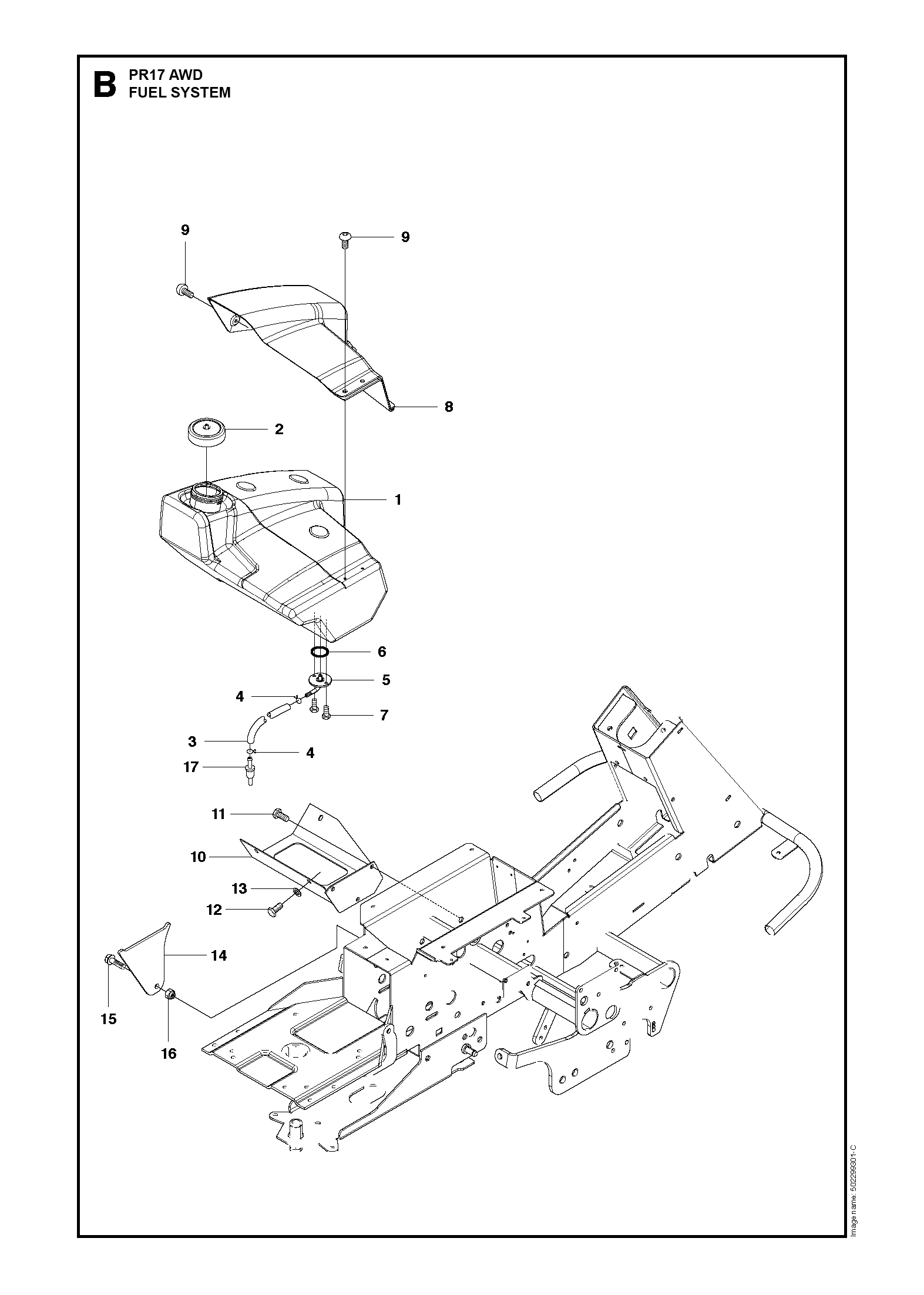

Nr.	Anzahl im Gerät		Artikel
	1		Kraftstofftank (535446101)
	1		Tankdeckel (506673301)
	1		Kraftstoffschlauch Di=6.3mm L=650mm (506946708) For 965192301(2008)
	1		Kraftstoffschlauch Di=6.3mm L=680mm (506946709) For 965192301(2009), 965192301(2010), 966772701
	2		Schlauchhalter (535469701)
	1		Anschlussstück Kraftstofftank (506891801)
	1		O-Ring 14.67x1.78mm (740481202)
	2		Flanschschraube ST4.8x19 (535415619)
	1		Tankabdeckung oben (535446201)
	4		Schraube M6x10 (535425801)
	1		Halter Kraftstofftank (535438601)
	3		Sechskantschraube M8x20 (725245171)
	3		Sechskantschraube M6x12 (725236651)
	3		Unterlegscheibe 6.7x14x1.5 (505198401)
	1		Stützblech Kraftstofftank (535438801)
	1		Sechskantschraube M10x30 (725249571)
	1		Sicherungsmutter M10 (732212001)
	1		Kraftstofffilter (581990801)

Nr.	Anzahl im Gerät		Artikel
	1		Motorhaube (586918201)
	2		Feder Abdeckung (504124101)
	1		Schutzgitter Motorhaube (502482201)
	1		Luftleitblech Motorkühlung (504101901)
	5		Schraube PT50x12 (504610901)
	1		Lastenträger (597320001)
	10		Gewindefurchende Schraube M6x14.5 mit Scheibe (544400501)
	1		Führungsplatte Motorhaubenverriegelung rechts (504613901)
	1		Führungsplatte Motorhaubenverriegelung links (504613902)
	2		Gabelkopf-Stift 10x20 (721845401) For 965192301(2008), 965192301(2009)
	2		Sechskantschraube 10x35 (725249751) For 965192301(2010), 966772701
	6		Unterlegscheibe 10.5/30x2.5 (734117460) For 965192301(2010), 966772701
	2		Federstecker Größe 2 (506668801) For 965192301(2008), 965192301(2009)
	1		Deckel Motorhaube (504101401) For 965192301(2009), 965192301(2010), 966772701
	2		Sicherungsmutter M10 (732212001) For 965192301(2010), 966772701

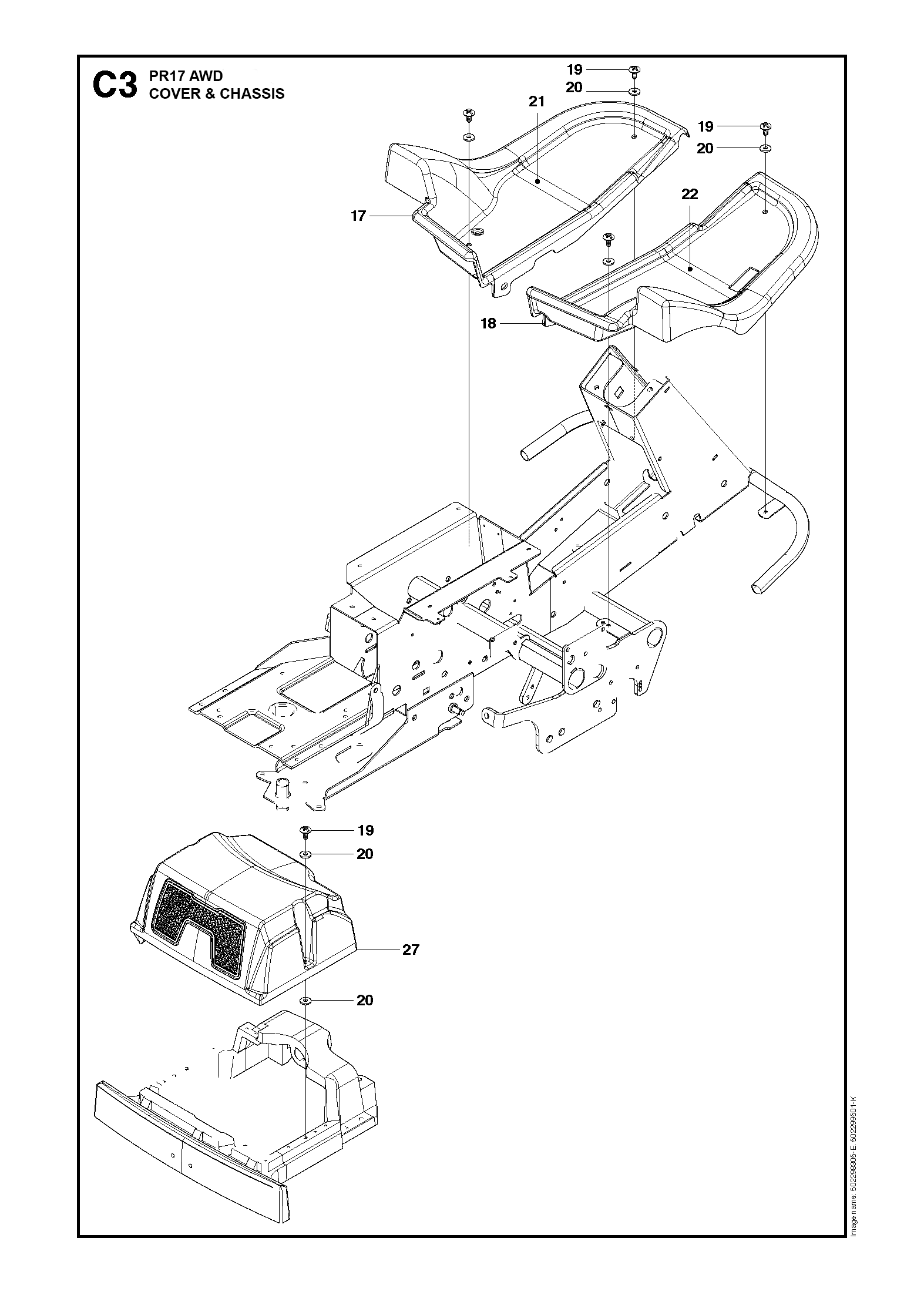

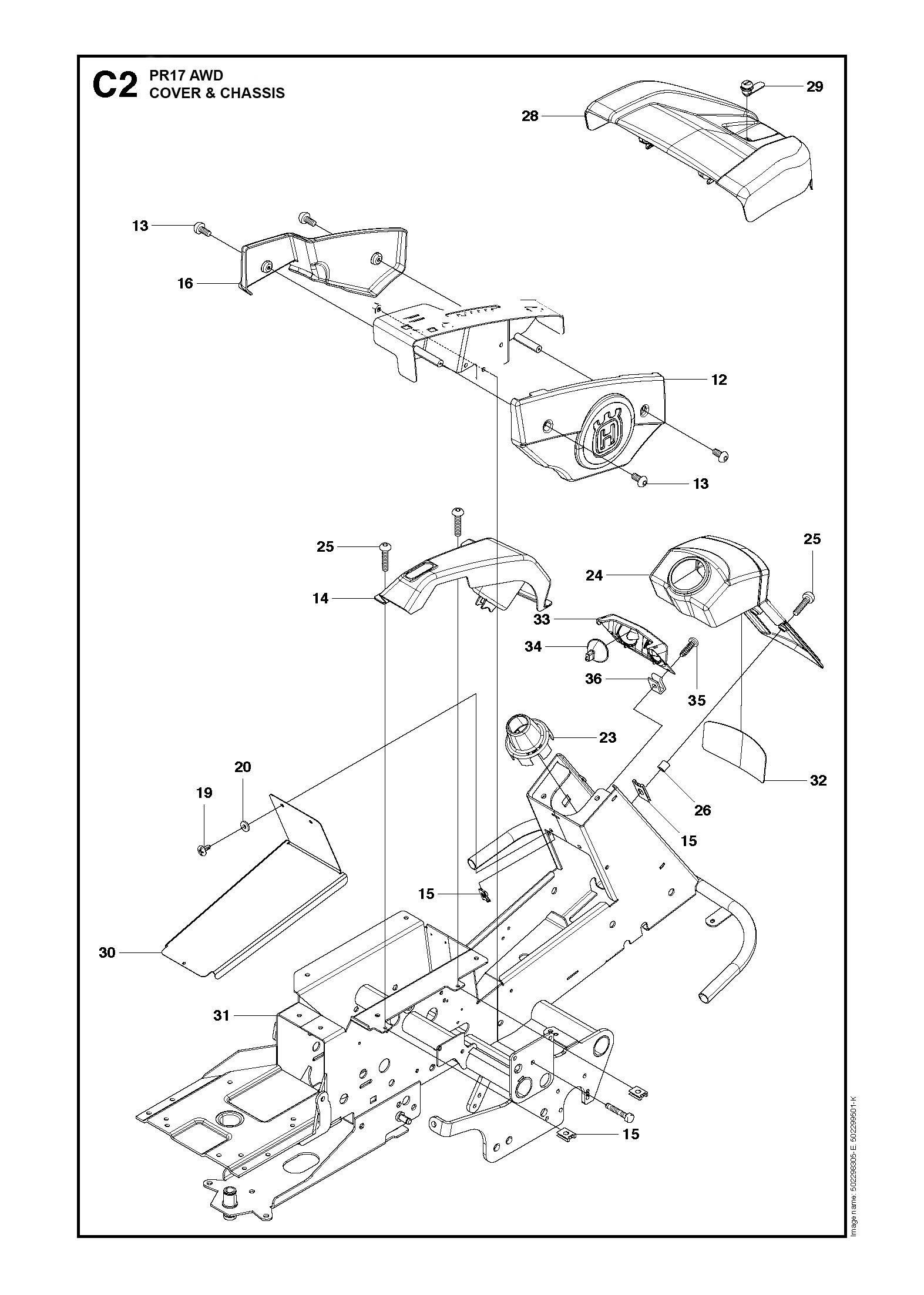

Nr.	Anzahl im Gerät		Artikel
	1		Deckel Bedienkonsole außen (502637401)
	4		Schraube M6x10 (535425801)
	1		Deckel Bedienkonsole innen (502637601)
	6		Federmutter M6 (535429101)
	1		Kappe Bedienkonsole innen (535446401)
	6		Schraube M6x14 (506982601)
	8		Gummischeibe (506559701)
	1		Dichtung Lenkstange (535460501)
	1		Abdeckung Lenkkonsole (535459701)
	4		Schraube M6x20 (535425802)
	2		Abstandsscheibe Lenkkonsole (535462901)
	1		Aggregatabdeckung (504702401)
	1		Verriegelung Aggregatabdeckung (525390501)
	1		Abdeckung Bodentunnel (535421501)
	1		Chassisrahmen (polnische Ausführung) (502298305) For 965192301(2008), 965192301(2009), 965192301(2010)
	1		Rahmen Chassis grau (578778402) For 966772701
	1		Lichtschacht Scheinwerfer (535447101)
	1		Gehäuse Scheinwerfer vorne (590964701)
	2		LED-Scheinwerfer-Set 2 Stk. (582214201)
	2		Flanschschraube ST4.8x19 (535415619)
	2		Blechmutter ST4.8 (506892001)

Nr.	Anzahl im Gerät		Artikel
	1		Fußplatte links mit Gummiauflage (505099501)
	1		Fußplatte rechts mit Gummiauflage (505099502)
	6		Schraube M6x14 (506982601)
	8		Gummischeibe (506559701)
	1		Trittmatte links (535445901)
	1		Trittmatte rechts (535445902)
	1		Abdeckung grau (574886101)

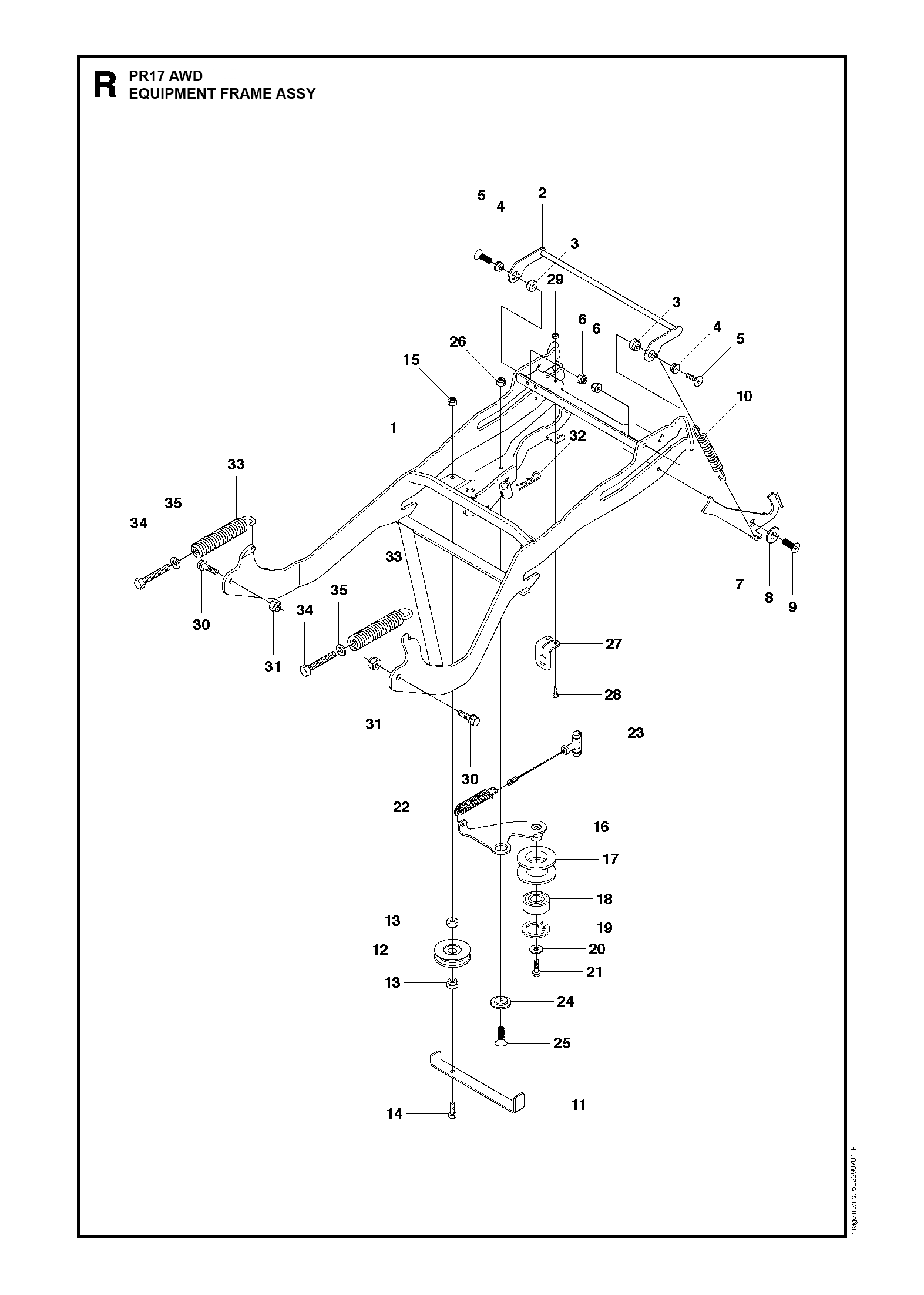

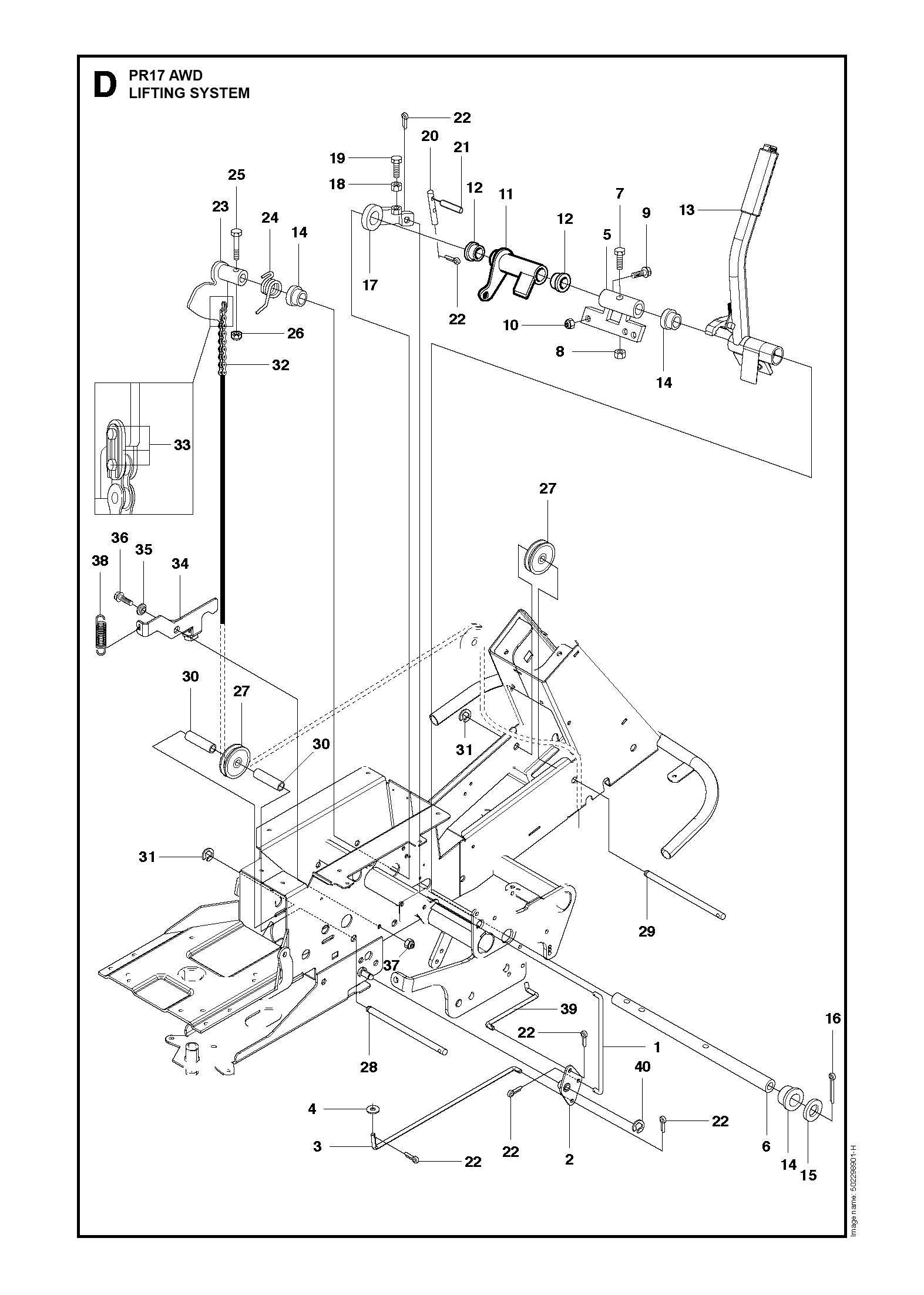

Nr.	Anzahl im Gerät		Artikel
	1		Kupplungsstange vorn Mähdeckhub (506665901)
	1		Gelenk Hubgestänge (504636701)
	1		Kupplungsstange hinten Mähdeckhub (535444703)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Mitnehmer Mähdeckhub (506951101)
	1		Hubwelle Mähdeckhub (506968001)
	1		Sechskantschraube M12x60 (725254471)
	1		Sicherungsmutter M12 (732252201)
	2		Sechskantschraube M8x25 (725245371)
	2		Sechskantmutter M8 (731231801)
	1		Betätigungsarm Mähdeckhub (506951401)
	2		Gleitlager 25/30x20mm (584871301)
	1		Hubhebel Mähdeckhub (504907901)
	3		Gleitlager 25/30x20mm (584871301)
	1		Scheibe 25.1/35x1.5 (506515701)
	1		Splint 4x40 (721620101)
	1		Gelenk Hubgestänge oben (506784301)
	1		Sechskantmutter M10 (731232001)
	1		Sechskantschraube 10x35 (725249751)
	1		Stift Hubgestänge (525406601)
	1		Kerbstift 4x26 (721125930) For 965192301(2008), 965192301(2009)
	6		Splint 3.2x25 (721618301)
	1		Hubarm Mähdeckhub (506940501)
	1		Torsionsfeder Hubarm (506817001)
	1		Sechskantschraube M12x60 (725254471)
	1		Sicherungsmutter M12 (732252201)
	2		Umlenkrolle versetzt (506905601)
	1		Welle Mähdeckhub links (582871901)
	1		Welle Mähdeckhub rechts (582871902)
	2		Rohrhülse (506905801)
	2		Sicherungsring 12x1.3 (735311820)
	1		Hubkette 1/2 Zoll x 4.88 93 Glieder (506554608)
	1		Gelenkstück (506554701)
	1		Bremshebel Messerbremse (504628701) For 965192301(2008), 965192301(2009)
	1		Bremshebel Messerbremse (504628702) For 965192301(2010), 966772701
	1		Ansatzscheibe (506918702)
	1		Schraube M8x25 (506570105)
	1		Sicherungsmutter M8 (732211801)
	1		Zugfeder 20x2 L=62mm (506542501)
	1		Stange Messerbremse (504636801)
	1		Sicherungsring 9x1.1 (735311420)

Nr.	Anzahl im Gerät		Artikel
	1		Bedienplatte Höhenverstellung und Bedienelemente (535475601)
	3		Sechskantschraube M8x20 (725245171)
	3		Sicherungsmutter M8 (732211801) For 965192301(2008), 965192301(2009)
	1		Schalthebel Höhenverstellung (506784502)
	1		Stift 14x32 (506784601)
	2		Flansch-Gleitlager 16/20x15 (584871302)
	2		Sicherungsring E-Clip 15x1.5 (735312220)
	1		Einstellhebel Höhenverstellung (506784701)
	1		Feder Höhenverstellung (506531401)
	1		Welle Höhenverstellung L1=51 L2=40 (506531501)
	2		Sicherungsring 5x0.7 (735310920)
	1		Griff Höhenverstellhebel (588164101)
	1		Gelenk Höhenverstellung (502636301)
	1		Ansatzscheibe (506918702)
	1		Sechskantschraube M8x25 (725245371)
	1		Sicherungsmutter M6 (732211601)
	1		Verbindungsstange Höhenverstellung (506854501)
	1		Sechskantmutter M8 (731231801)
	1		Unterlegscheibe (734117201)
	1		Sicherungsmutter M8 (732211801) For 965192301(2008), 965192301(2009)
	1		Splint 3.2x25 (721618301)
	1		Verbindungsstange Höhenverstellung (PR) (502636401)
	1		Bundschraube M8x23 (506597401)
	1		Sechskantmutter M8 (731231801)
	1		Gashebel (506865903)
	1		Chokehebel (506865904)
	1		Knopf Gasregelung grau (506889101)
	1		Knopf Chokeregelung rot (506889102)
	2		Buchse Hebeldrehpunkte (506888901)
	1		Sechskantschraube M6x30 (725237471)
	1		Sicherungsmutter M6 (732211601)
	2		Sicherungsscheibe Bedienhebel (506928502)
	2		Federscheibe 12.2x23x1.0 (506839401)
	2		Gaszug Bedieneinheit (506863903)
	2		Clip Kabelzug (506508201)
	1		Sechskantschraube M5x30/16 (725233551)
	1		Sicherungsmutter M5 (732211401)

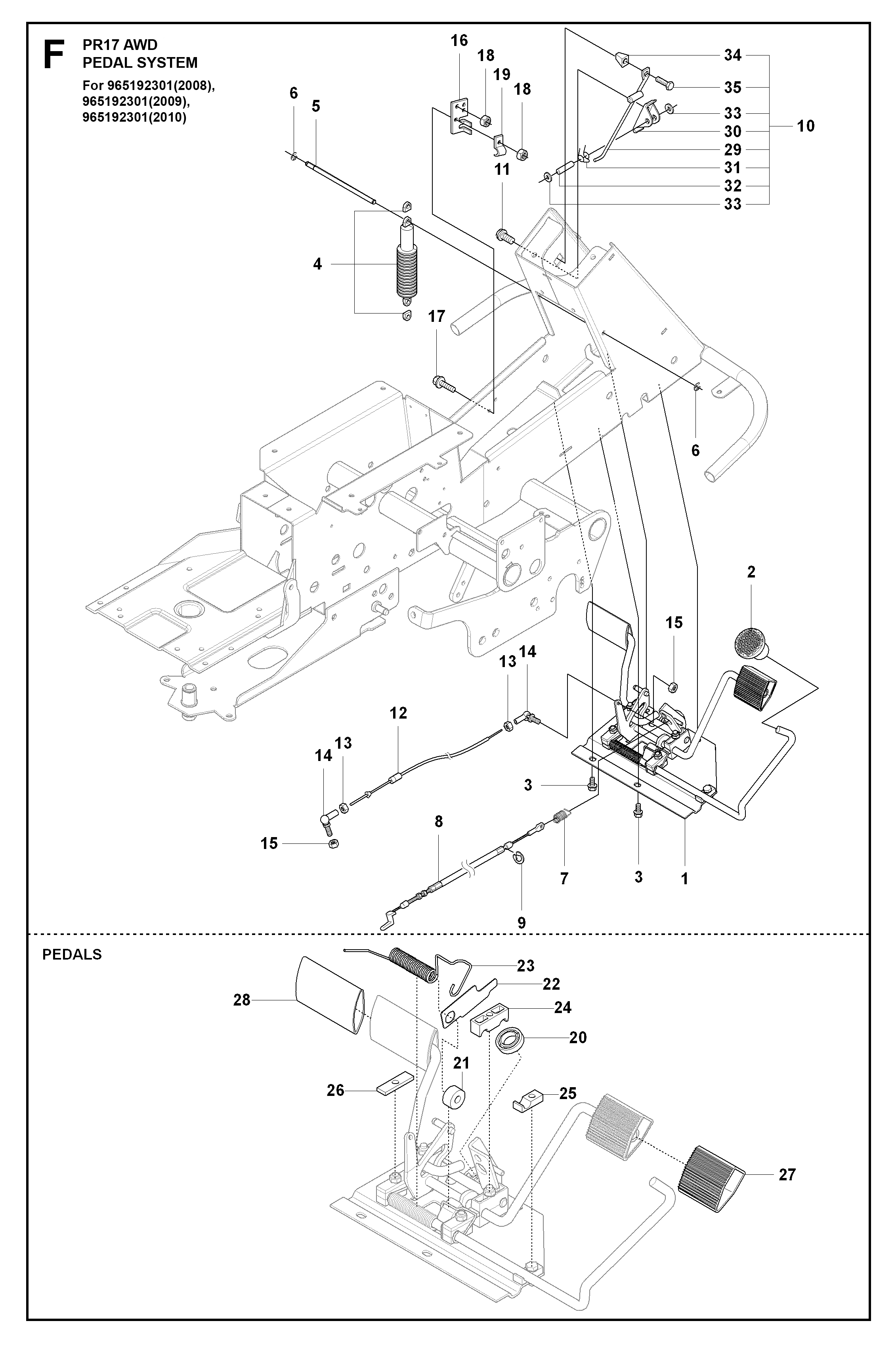

Nr.	Anzahl im Gerät		Artikel
	1		Pedalplatte Hydrostatsteuerung (583951401)
	1		Bedienknopf (586727401)
	4		Schraube M8x20 (506570104)
	1		Dämpferelement Feststellbremse (506938301)
	1		Welle Bremshebel (589774901)
	2		Sicherungsring 5x0.7 (735310920)
	1		Bremsfeder (506946301)
	1		Bremszug (576712101)
	1		Sicherungsring 5x0.7 (735310920)
	1		Feststellbrems-Arretierung (506538404)
	2		Schraube M6x10 (725236461)
	1		Steuerzug Getriebe 1700mm (582152001) For 965192301(2008), 965192301(2009)
	1		Steuerzug Getriebe 1700mm (582152001) For 965192301(2010)
	2		Sechskantmutter M5 (731231401)
	2		Kugelgelenk AS8 Getriebe- und Fahrsteuerung (506557301)
	2		Sicherungsmutter M5 (732211401)
	1		Kabelhalter vorne (506800001)
	2		Schraube M5x16 (535475316)
	2		Sicherungsmutter M5 (732211401)
	1		Clip Steuer- und Bedienzüge (506566501)
	1		Kugellager 6002-2RS1 (738210204)
	1		Rolle Fahrpedalsteuerung (535459901)
	1		Schutzblech Pedalsteuerung (535459601)
	1		Rückholfeder Pedalsteuerung (535459501)
	4		Lagerblock doppelt Pedalgestänge (506506501)
	5		Lagerblock einzeln Pedalgestänge (506954101)
	3		Verstärkungsplatte Pedalsteuerung (506804101)
	1		Pedalgummi 68mm Hydrostatpedal (586966401)
	1		Pedalgummi 102mm Bremspedal (586966402)
	1		Arretierarm Feststellbremse (506538501)
	1		Halter Feststellbrems-Arretierung (506538601)
	1		Feder Feststellbrems-Arretierung (506538901)
	1		Welle Feststellbrems-Arretierung (506538801)
	2		Aufdrückscheibe Typ P 5mm (735583501)
	1		Bedientaste Feststellbremse (506538704)
	1		Schraube K50x16 (729532971)

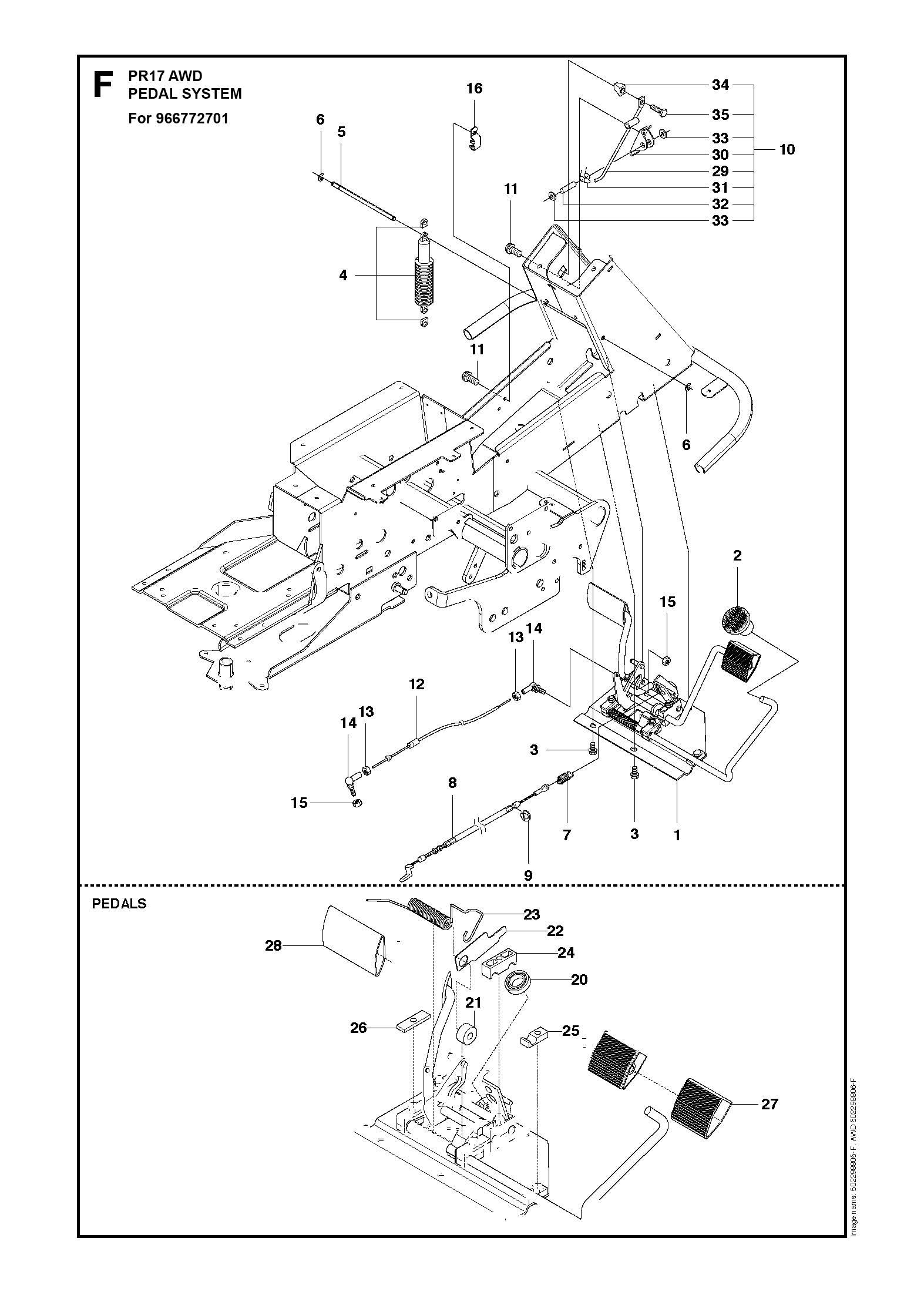

Nr.	Anzahl im Gerät		Artikel
	1		Pedalplatte Hydrostatsteuerung (583951401)
	1		Bedienknopf (586727401)
	4		Schraube M8x20 (506570104)
	1		Dämpferelement Feststellbremse (506938301)
	1		Welle Bremshebel (589774901)
	2		Sicherungsring 5x0.7 (735310920)
	1		Bremsfeder (506946301)
	1		Bremszug (576712101)
	1		Sicherungsring 5x0.7 (735310920)
	1		Feststellbrems-Arretierung (506538404)
	4		Schraube M6x10 (725236461)
	1		Steuerzug Getriebe 1700mm (582152001)
	2		Sechskantmutter M5 (731231401)
	2		Kugelgelenk AS8 Getriebe- und Fahrsteuerung (506557301)
	2		Sicherungsmutter M5 (732211401)
	1		Halter Steuerzug (522430801)
	1		Kugellager 6002-2RS1 (738210204)
	1		Rolle Fahrpedalsteuerung (535459901)
	1		Schutzblech Pedalsteuerung (535459601)
	1		Rückholfeder Pedalsteuerung (535459501)
	4		Lagerblock doppelt Pedalgestänge (506506501)
	5		Lagerblock einzeln Pedalgestänge (506954101)
	3		Verstärkungsplatte Pedalsteuerung (506804101)
	1		Pedalgummi 68mm Hydrostatpedal (586966401)
	1		Pedalgummi 102mm Bremspedal (586966402)
	1		Arretierarm Feststellbremse (506538501)
	1		Halter Feststellbrems-Arretierung (506538601)
	1		Feder Feststellbrems-Arretierung (506538901)
	1		Welle Feststellbrems-Arretierung (506538801)
	2		Aufdrückscheibe Typ P 5mm (735583501)
	1		Bedientaste Feststellbremse (506538704)
	1		Schraube K50x16 (729532971)

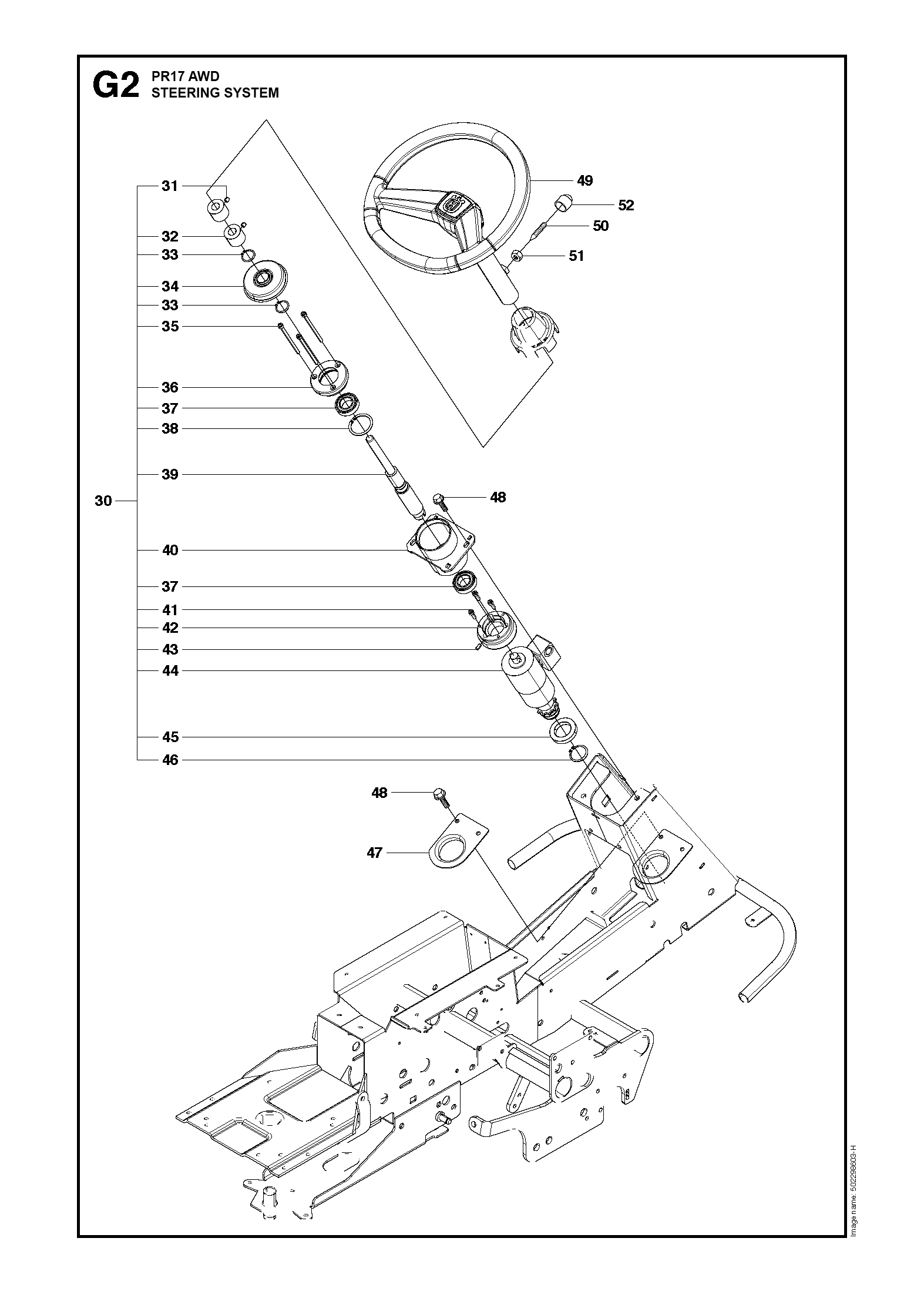

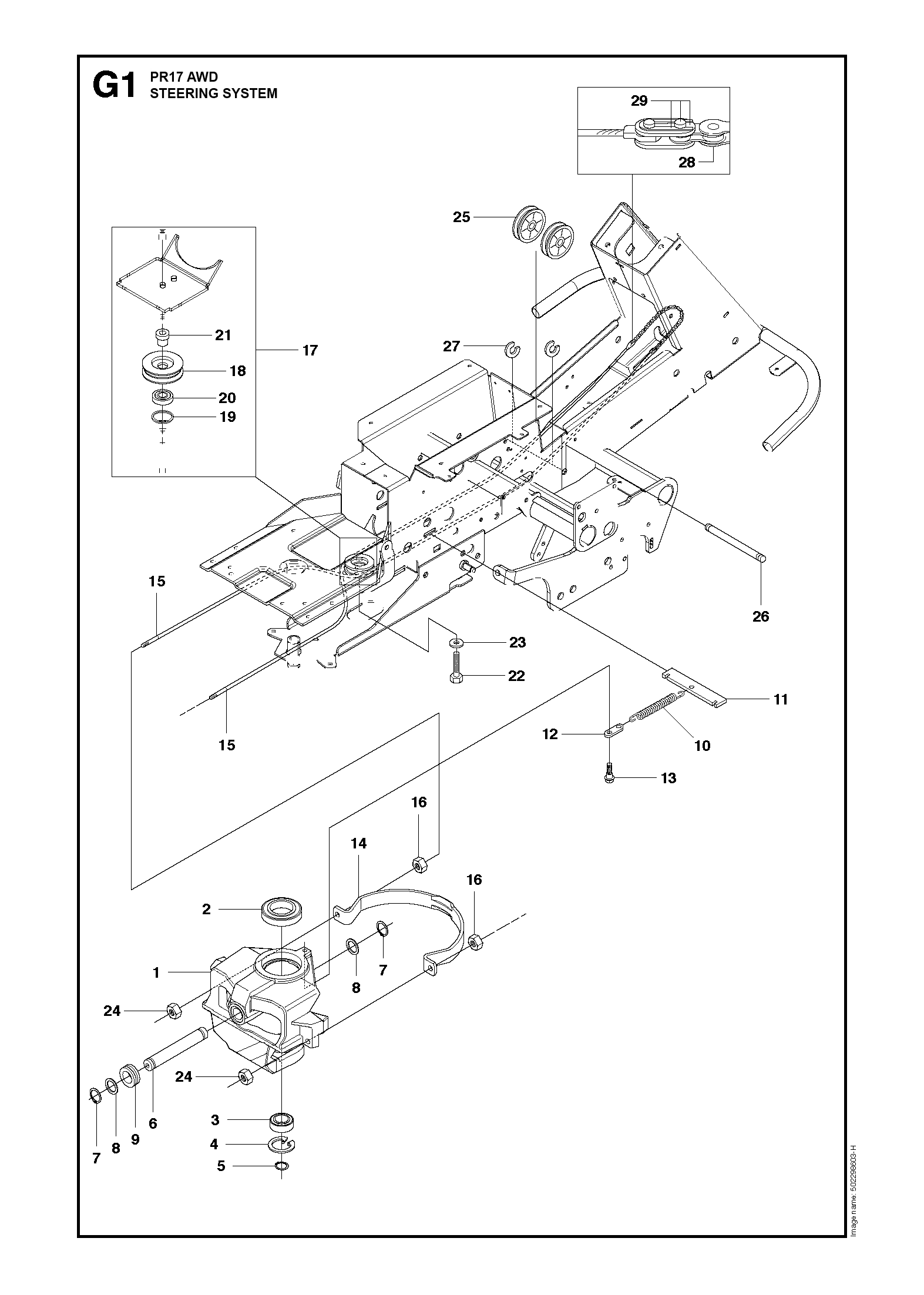

Nr.	Anzahl im Gerät		Artikel
	1		Lenkspindel (AWD/K62/K66) (506934702) For 965192301(2008), 965192301(2009), 965192301(2010)
	1		Lenkspindel (578367401) For 966772701
	1		Kugellager 6010-2RS1 Lenkspindel (738211004)
	1		Kugellager 6005-2RS1 Lenkspindel (738210504)
	1		Sicherungsring SGH 47x1.75 (735314010)
	1		Sicherungsring SGA 25x1.2 (735312600)
	1		Schwenkachse Lenkung (535463001)
	2		Sicherungsring SGA 25x1.2 (735312600)
	2		Scheibe Schwenkachse 26/37x2mm (506773401)
	1		V-Ring-Dichtung Typ A 22 Schwenkachse (740681421)
	1		Zugfeder Lenkung (506671901) For 965192301(2008), 965192301(2009), 965192301(2010)
	1		Federhalter Lenkungs-Zugfeder (590735401) For 965192301(2008), 965192301(2009), 965192301(2010)
	1		Gelenk Lenkfeder (506670801) For 965192301(2008), 965192301(2009), 965192301(2010)
	1		Bundschraube M8x23 (506597401) For 965192301(2008), 965192301(2009), 965192301(2010)
	1		Führungsklammer Lenkseil (544427301)
	2		Lenkseil 1118mm (501604804)
	2		Sechskantmutter M10 (731232001)
	1		Riemenscheibe Lenkseil (576492501)
	1		Riemenscheibe Lenkseil (576492501)
	1		Sicherungsring SGH 47x1.75 (735314010)
	1		Kugellager 20x47x14 (738220419)
	1		Buchse Laufrad Lenkseil (506500802)
	1		Sechskantschraube M10x45/26 (725250051)
	1		Scheibe 10.5x30x2.5mm (734117441)
	2		Sicherungsmutter M10 (732212001)
	2		Seilrolle Lenkseil (506522401)
	1		Welle Seilrollen 180.5mm (506539404)
	2		Sicherungsring 9x1.1 (735311420)
	1		Lenkkette 1/2 Zoll x 4.88 31 Glieder (506554601)
	2		Gelenkstück (506554701)

Nr.	Anzahl im Gerät		Artikel
	1		Comfort-Lenkungseinheit 70cc (502636001)
	2		Schraube M8x8 (728844305)
	2		Mitnehmer Lenkrad (587080901)
	2		Sicherungsring SGA 25x1.2 (735312600)
	1		Gummibalg Lenksäule (535423701)
	3		Schraube M6x100 (535432801)
	1		Lagergehäuse Lenkspindel oben (535423601)
	2		Kugellager 6005-2RS1 Lenkspindel (738210504)
	1		Sicherungsring SGH 47x1.75 (735314010)
	1		Lenkspindel (588997001)
	1		Verstärkungsrohr Servolenkung (502296201)
	3		Innensechskantschraube M6x20 (725537001)
	1		Lagergehäuse Lenkspindel unten (535423501)
	1		Spannstift ISO 8752 6x12 (721433501)
	1		Comfort-Lenkung 70cc (535457103)
	1		Kugellager 61907-2RS1 (535427801)
	1		Sicherungsring SGA 35x1.5 (735313300)
	1		Lagerhalter Comfort-Lenkung (504538201)
	4		Schraube M8x20 (506570104)
	1		Lenkrad kurz mit H-Emblem (577960401)
	1		Gewindestift Innensechskant M8x30 (728745505)
	1		Sechskantmutter M8 (731231801)
	1		Schutzabdeckung Lenkrad (544433201)

Nr.	Anzahl im Gerät		Artikel
	1		Benzinmotor 17HP FH541V mit Aktivkohlebehälter (502636501)
	3		Sechskantschraube M8x35 (725245751)
	1		Sechskantschraube M8x40 (725245951)
	8		Sicherungsmutter M8 (732211801)
	3		Scheibe BRB 8.4x17 (734116401)
	1		Sicherungsscheibe 8.4x15x0.8mm DIN 6798 A (735216400)
	1		Abgasrohr (502636701)
	1		Verlängerungsrohr Abgasanlage (502637001)
	2		Auspuffschelle (501152201)
	1		Motorrahmen grau (580473801)
	4		Sechskantschraube M8x20 (725245171)
	1		Schalldämpfer mit Katalysator (544392701)
	6		Schraube M6x12 (535475212)
	2		Stopfen 50x20mm grau (504643601)
	1		Hitzeschutz Schalldämpfer (505395502)
	2		Dämpferelement Gummi Motorrahmen (504638801)
	2		Sicherungsmutter M5 (732211401)
	1		Sperrhaken Motorhaube rechts (504613403) RIGHT
	1		Sperrhaken Motorhaube links (504613404) LEFT
	2		Sechskantschraube M6x30/18 (725237451)
	2		Hülse Motorhaubenverriegelung (584659001)
	2		Feder Verriegelungsmechanismus (504639001)
	2		Scheibe 26x6.5x1.6mm (734115441)
	2		Sicherungsmutter M6 (732211601)
	2		Dichtung Abgasrohr (535414236)
	1		Gelenk Abgasrohr (535414416)
	1		O-Ring Abgasrohr-Gelenk (531001190)
	1		Stopfen Abgasrohr-Gelenk (535414460)
	1		Gummibalg Luftfilter (504547001)
	1		Schlauchschelle 40-60/9 W1 (544202703)

Nr.	Anzahl im Gerät		Artikel

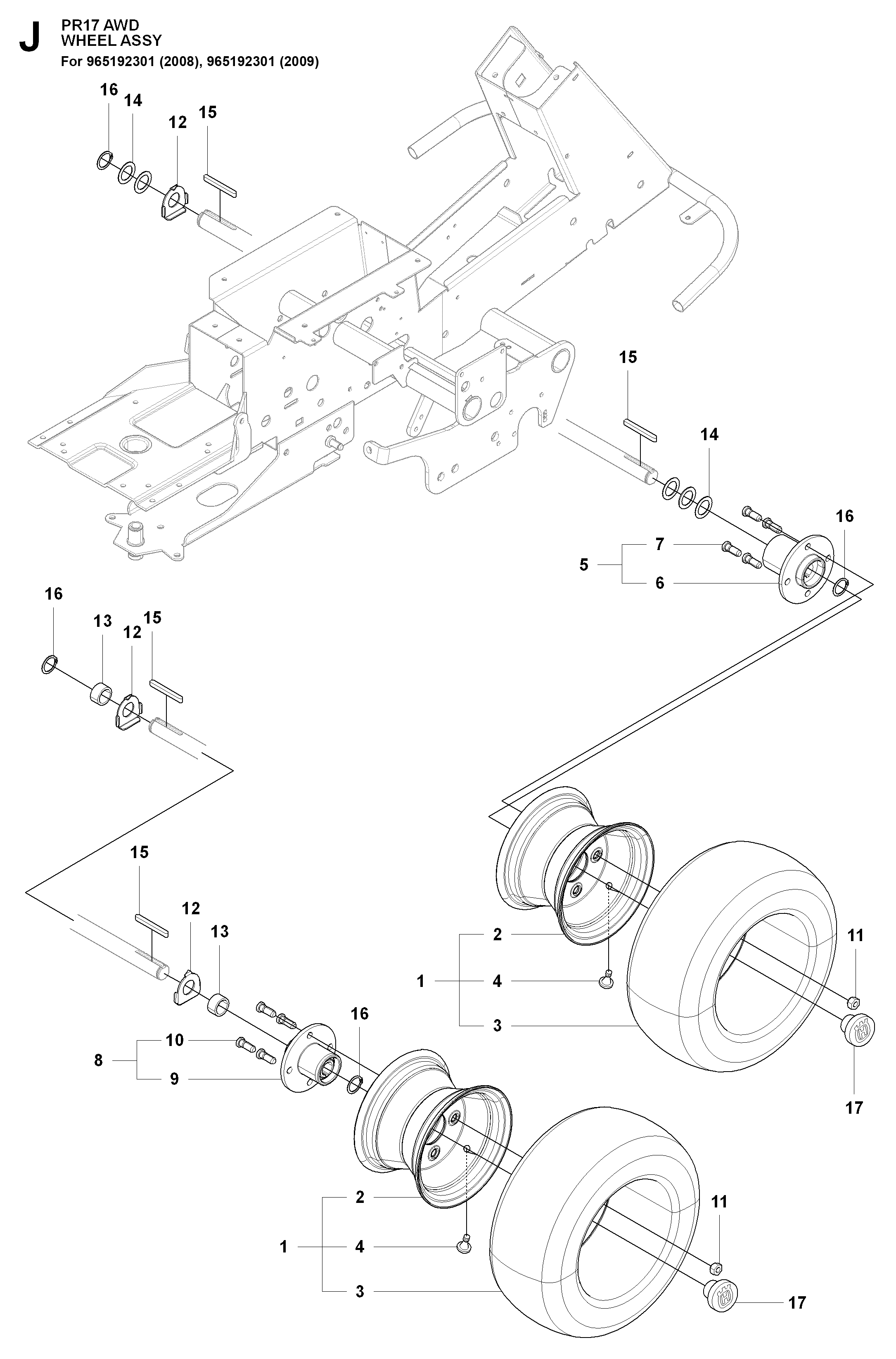

	4		Rad 16 Zoll 170/60-8 (580630301)
	1		Felge (580630201)
	1		Reifen 170/60-8 Starco Turf Grip Pro (535460001)
	1		Reifenventil (506574301)
	2		Nabe Hinterrad mit Passfedernut (588017401)
	1		Nabe Hinterrad (506890001)
	4		Bolzen Radnabe (506890201)
	2		Radnabe hinten (577573501)
	1		Nabe Hinterrad mit Passfedernut (578058501)
	4		Bolzen Radnabe (506890201)
	16		Radmutter M12x1.5 (506865001)
	3		Unterlegscheibe Radbefestigung (505512401)
	2		Hülse Radlagerung (506800907)
	5		Unterlegscheibe 25.5x35x1.5mm (506504806)
	4		Passfeder 6.3x6.3x50 (506555901)
	4		Sicherungsring SGA 25x1.2 (735312600)
	4		Schutzabdeckung Radnabe (506864801)

Nr.	Anzahl im Gerät		Artikel

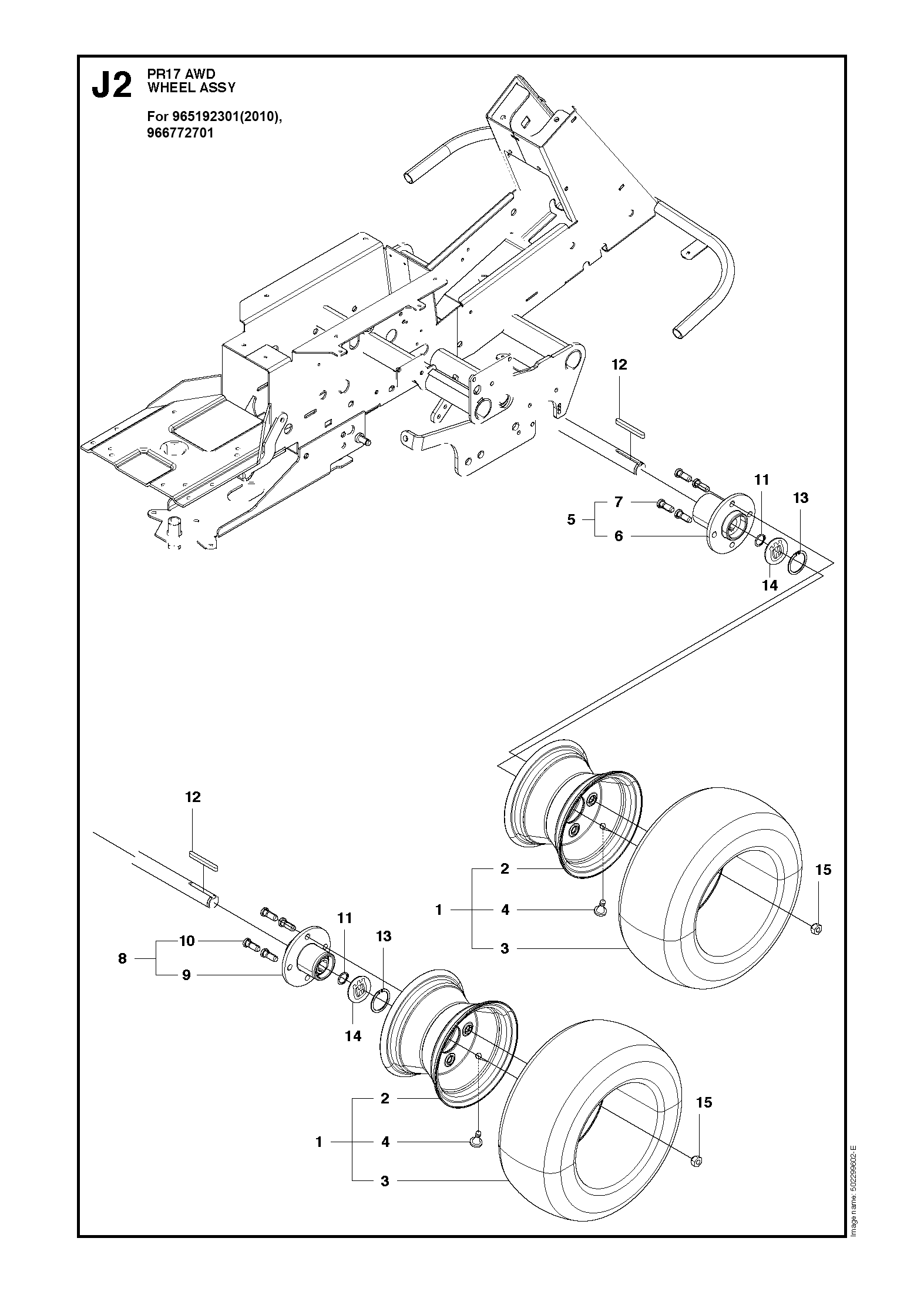

	4		Rad 16 Zoll 170/60-8 (580630301)
	1		Felge (580630201)
	1		Reifen 170/60-8 Starco Turf Grip Pro (535460001)
	1		Reifenventil (506574301)
	2		Naben-Baugruppe Radaufnahme (585046801)
	1		Nabe Hinterrad (506890001) For 965192301(2010)
	1		Radnabe mit Passfedernut (577572901) For 966772701
	4		Bolzen Radnabe (506890201)
	2		Radnabe hinten (577573501)
	1		Radnabe hinten mit Passfedernut (577573301) For 966772701
	1		Nabe Hinterrad mit Passfedernut (578058501) For 965192301(2010)
	4		Bolzen Radnabe (506890201)
	4		Sicherungsring SGA 25x2 (574458801)
	4		Passfeder 6.3x6.3x50 (506555901)
	4		Sicherungsring SGH 48x1.75 (735314110)
	4		Deckscheibe Ø47x3 (577591501)
	16		Radmutter M12x1.5 (506865001)

Nr.	Anzahl im Gerät		Artikel

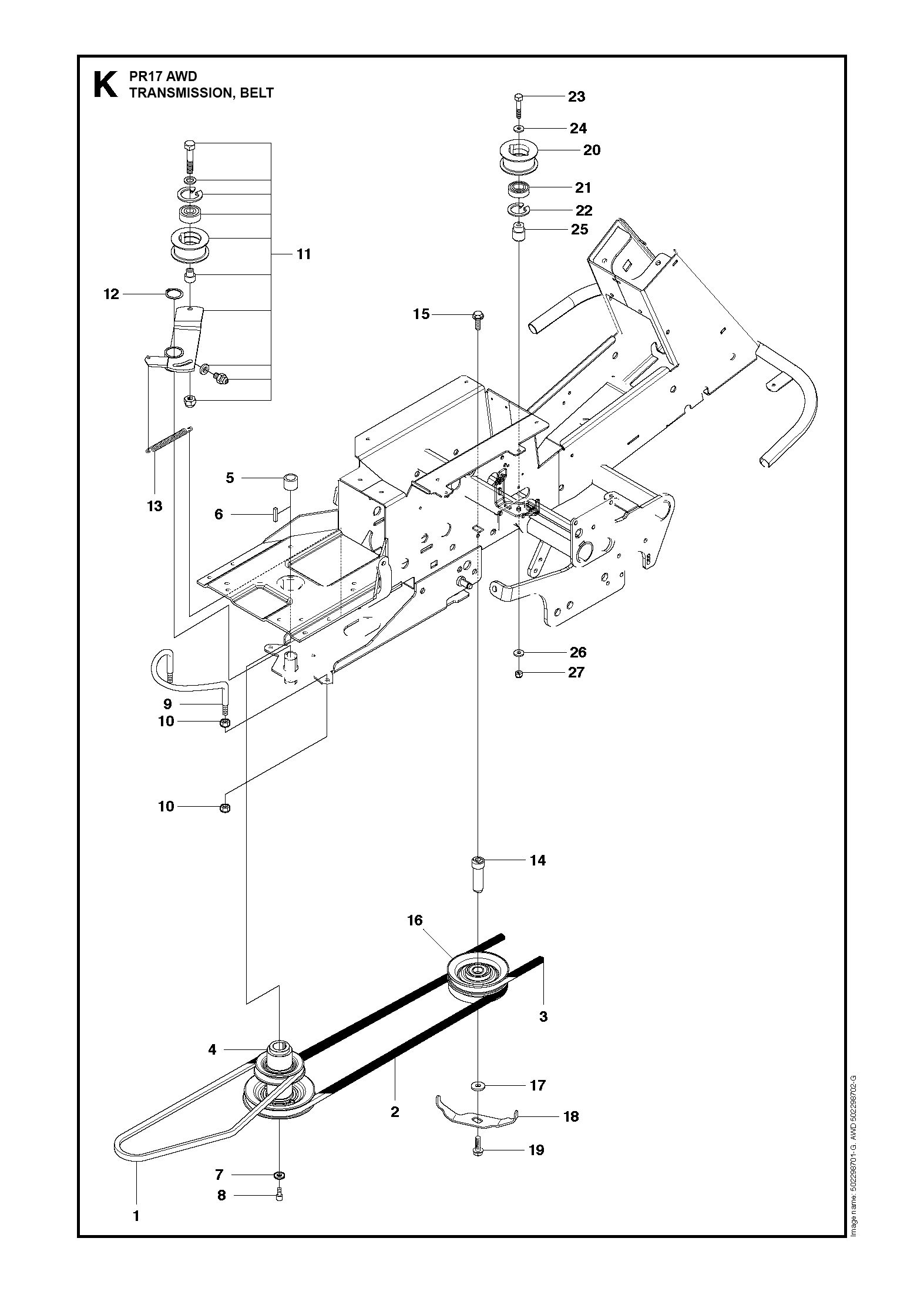

	1		Riemen Fahrantrieb (580994701)
	1		Riemen Fahrantrieb (589533501)
	1		Riemen Messerantrieb 2162mm (593806401)
	1		Riemenscheibe Motorwelle (535482401)
	1		Abstandshülse Motorriemenscheibe (506509201)
	1		Passfeder 6.3x6.3x50 (506555901)
	1		Scheibe Riemenscheiben und PTO-Kupplung (506597501)
	1		Innensechskantschraube 7/16-20UNF x 1.5 Zoll (506556002)
	1		Riemenführung gebogen (587425201)
	4		Sechskantmutter M10 (731232001)
	1		Riemenspanner Fahrantrieb (535484402)
	1		Sicherungsring SGA 25x1.2 (735312600)
	1		Zugfeder Riemenspanner (506665601)
	1		Welle mittlere Riemenscheibe (581916402)
	1		Schraube M10x40 (506675402)
	1		Riemenscheibe mit Lager (535482201)
	1		Scheibe 21x36x3mm (506775701)
	1		Riemenführung unten mittlere Riemenscheibe (544405301)
	1		Schraube M8x25 (506570105)
	1		Riemenspannrolle (505153901)
	1		Kugellager 6004-2RS1 (738210404)
	1		Sicherungsring SGH 42x1.75 (735313810)
	1		Sechskantschraube M8x50 (725246151)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Buchse Stützrolle (544002901)
	1		Scheibe BRB 8.4x17 (734116401)
	1		Sicherungsmutter M8 (732211801)

Nr.	Anzahl im Gerät		Artikel
	1		Akkumatte (535441101)
	1		Akku (547853701)
	1		Akkuspannband L=380 (506836802)
	1		Akkuabdeckung (504639202) Akku, für 965192301, 2008–2010
	1		Starterrelais (544439801)
	1		Schraube M6x10 (725236461)
	1		Clip Sicherung (501007501)
	1		Blindniete 3.2x8 (722782209)
	1		Pluskabel Akku 185mm (586223901)
	1		Kabel Starterrelais (576183901)
	1		Minuskabel Akku (Kawasaki) (576183802)
	2		Sechskantschraube M6x20 A2-70 (522622101)
	2		Mutter M6 A2-70 (522624301)
	3		Mutter 1/4 UNC (Zollgewinde) (506899801)
	1		Kabelsatz Bedienfeld (501002501)
	1		Hauptkabelsatz (574304701)
	1		Kabelsatz Pedalschalter (544849801)
	1		Gehäuse Scheinwerfer vorne (590964701)
	2		LED-Scheinwerfer-Set 2 Stk. (582214201)
	2		Flanschschraube ST4.8x19 (535415619)
	2		Blechmutter ST4.8 (506892001)
	2		Niete 3x16 (544440701)
	1		Mikroschalter (574316101)
	1		Halter Mikroschalter (544415701)
	1		Mikroschalter Honeywell V15T16-EZ300 (574316001)
	1		Blattfeder Mikroschalter (535457001)
	2		Niete 3x16 (544440701)
	2		Blindniete (722783902)
	1		Sechskantschraube M5x10 (725232551)
	1		Sechskantmutter M5 (731231401)
	1		Schlüsselschalter (535474901)
	1		Zündschlüssel (535476001)
	1		Scheibe Schlüsselschalter (535475001)
	1		Schlüsselschalter (504851701)
	1		Betriebsstundenzähler (577092701)
	2		Niete 3.2x9.7 (722782502)
	2		Schalter Bedienfeld (535462301)
	2		Abdeckkappe mittel (535462401)
	1		12V-Steckdose (535474801)
	1		Sitzschalter (506565601)
	2		Schraube PL6x16 (503218872)

Nr.	Anzahl im Gerät		Artikel
	1		Halter Getriebe K62/66 (535406101)
	2		Gleitlager (506986102)
	1		Getriebe hinten AWD K664GA (578096201)
	3		Sechskantschraube M8x85 (504628201)
	1		Schraube M8x85 (535423808)
	1		Sechskantschraube M8x75 (725246651)
	1		Gelenk Bypass-Gestänge (506599301)
	1		Halter Hydrostatzug (544388101)
	5		Scheibe BRB 8.4x17 (734116401)
	5		Sicherungsmutter M8 (732211801)
	1		Schalthebel K664-Gestänge (544387301)
	1		Spannstift ISO 8752 6x40 (721434701)
	1		Bypass-Hebel (505490101)
	1		Feder (506834301)
	1		Hebel K664-Gestänge (544388201)
	1		Buchse Lagerung (506986103)
	1		Rohr Lagerung (506992001)
	1		Sechskantschraube M8 (725246351)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Sicherungsmutter M8 (732211801)
	1		Halter Getriebegestänge (544388501)
	2		Sechskantschraube M8x16 (725244951)
	1		Verbindungsstangen Getriebegestänge (544888401)
	2		Schraube M5x16 (535475316)
	2		Sicherungsmutter M5 (732211401)
	1		Riemenspanner Getriebeantrieb (506993001)
	1		Rohr Lagerung (506992001)
	1		Sechskantschraube M8x55/22 (725246251)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Sicherungsmutter M8 (732211801)
	1		Zugfeder 20x2 L=62mm (506542501) For 965192301(2008)
	1		Zugfeder Riemenspanner 15x1.75 L=54mm (506542502) For 965192301(2009), 965192301(2010), 966772701
	1		Sechskantschraube M6x25 (725237271)
	1		Sechskantmutter M6 (731231601)
	1		Expansionsbehälter Getriebe (544388601)
	2		Sechskantschraube M6x16 (725236871)
	2		Scheibe 26x6.5x1.6mm (734115441)
	1		Tankdeckel (506673301)
	1		Schlauch Expansionsbehälter L=100mm (535458302)
	2		Schlauchschelle 19-28/12mm (505443601)
	1		Riemenscheibe Hydrostat (506991401)
	1		Lüfter Hydrostat-Riemenscheibe (506948101)
	1		Hülse Hydrostat-Riemenscheibe (502433801)
	1		Scheibe 10.5x30x2.5mm (734117441)
	1		Sicherungsmutter M10 (732212001)
	1		Anhängekupplung (506889901)
	2		Sechskantschraube M10x25 (725249371)
	1		Gleitplatte Getriebe hinten (504555101)
	2		Sechskantschraube M8x65/22 (725246451)
	2		Scheibe BRB 8.4x17 (734116401)
	2		Sicherungsmutter M8 (732211801)
	1		Clip Steuer- und Bedienzüge (506566501)
	1		Schraube M6x12 (725236671)

Nr.	Anzahl im Gerät		Artikel

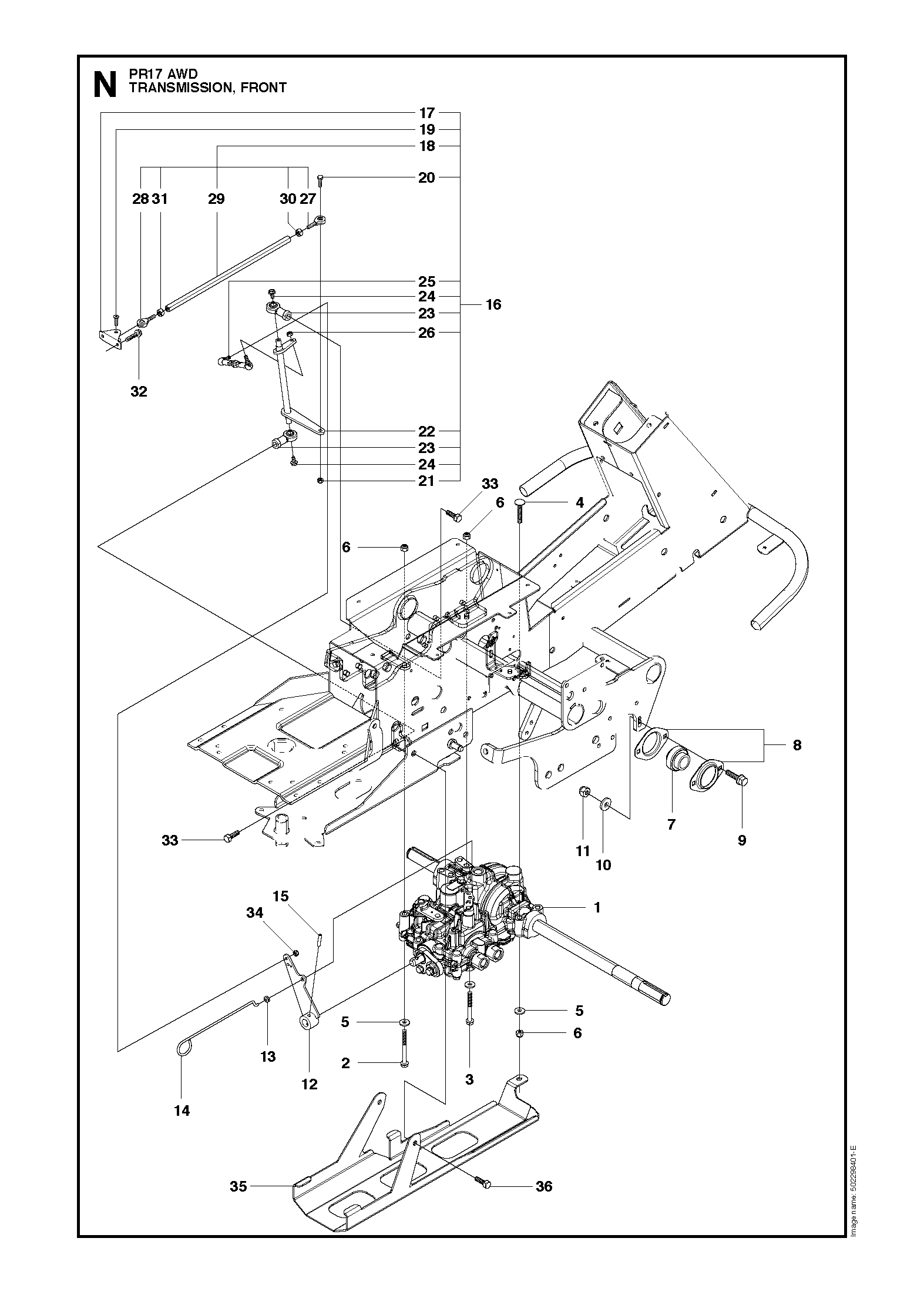

	1		Frontgetriebe KTM10SA (577532001) For 965192301(2010), 966772701
	1		Getriebe vorne KTM10SA mit Nabensperre (577608301) For 965192301(2008), 965192301(2009)
	1		Sechskantschraube M8x80 (725246751)
	1		Sechskantschraube M8x65/22 (725246451)
	1		Schraube M8x60 (535423803)
	3		Scheibe BRB 8.4x17 (734116401)
	3		Sicherungsmutter M8 (732211801)
	1		Lager UC-205-16 (544008902)
	1		Flansch-Lagergehäuse PFL 205-16 (544009002)
	2		Schraube M8x25 (506570105)
	2		Scheibe BRB 8.4x17 (734116401)
	2		Sicherungsmutter M8 (732211801)
	1		Hebel Swash-Anlenkung (578291901)
	1		Gummitülle Kraftstoffleitung (503735801)
	1		Hebel Bypass (535499701)
	1		Spannstift ISO 8752 6x40 (721434701)
	1		Swash-Anlenkung (544841503)
	1		Halter Swash-Gestänge (535492802)
	1		Gestänge Swash-Anlenkung (593959403)
	1		Schraube M6x20 (544841701)
	1		Sechskantschraube M6x20 (725237071)
	1		Sicherungsmutter M6 (732251601)
	1		Hebel Swash-Anlenkung (535497401)
	2		Gelenkkopf M10 Innengewinde rechts (506951701)
	2		Schraube M6x12 (535475212)
	1		Einstellgestänge Swash-Anlenkung (544441901)
	1		Sicherungsmutter M6 (732251601)
	1		Gelenkkopf oben mit Rechtsgewinde (535486601)
	1		Gelenkkopf unten mit Linksgewinde (535486602)
	1		Stange Swash-Anlenkung (535486501) For 965192301(2008), 965192301(2009)
	1		Stange Swash-Anlenkung (535486503) For 965192301(2010), 966772701
	1		Sechskantmutter M6 (731231601)
	1		Sechskantmutter M6 mit Linksgewinde (503221018)
	2		Sechskantschraube M6x12 (725236651)
	2		Sechskantschraube M10x25 (725249371)
	1		Sicherungsmutter M6 (732211601)
	1		Gleitplatte vorne (544845601)
	3		Schraube M8x20 (506570104)

Nr.	Anzahl im Gerät		Artikel

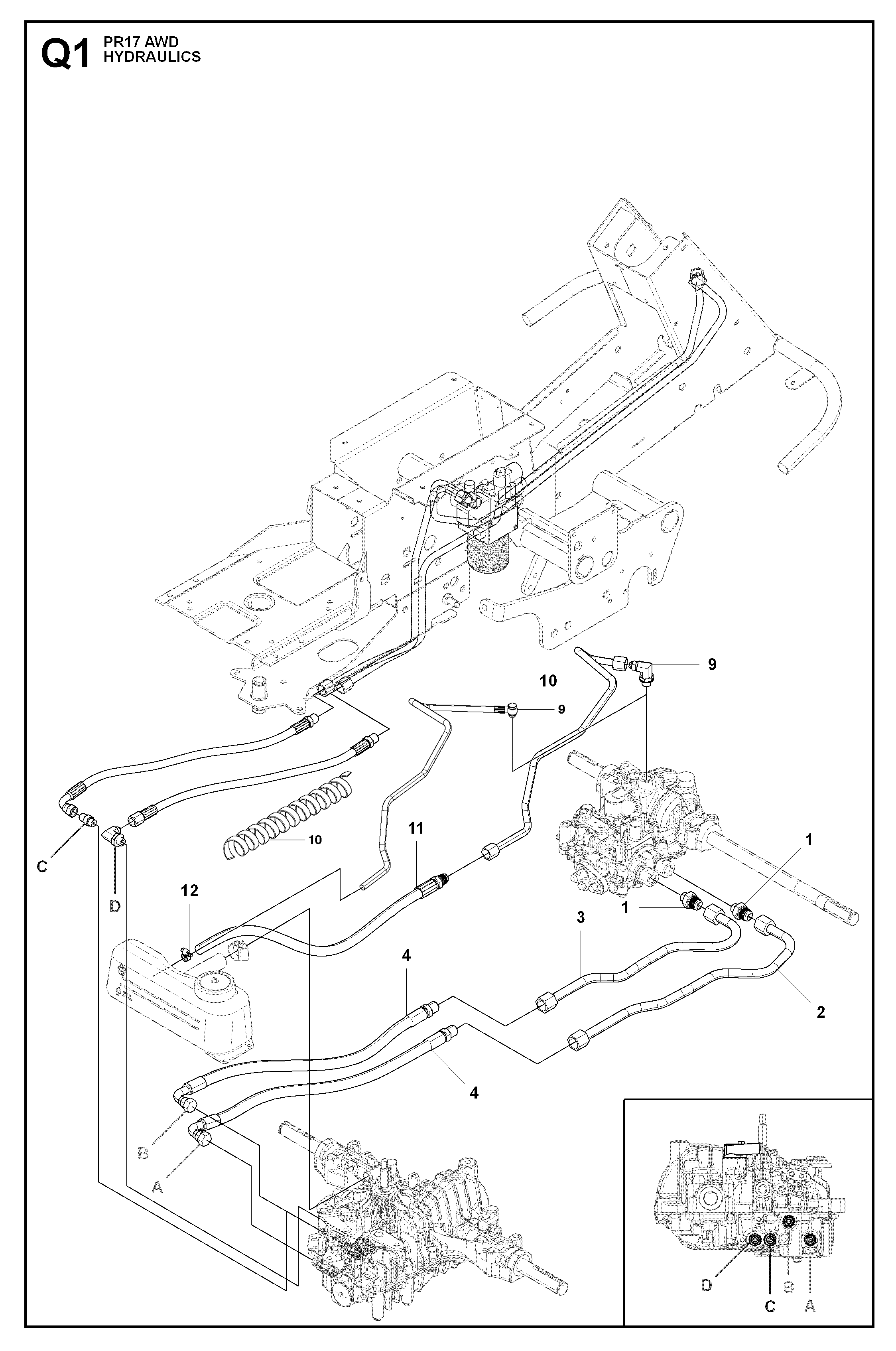

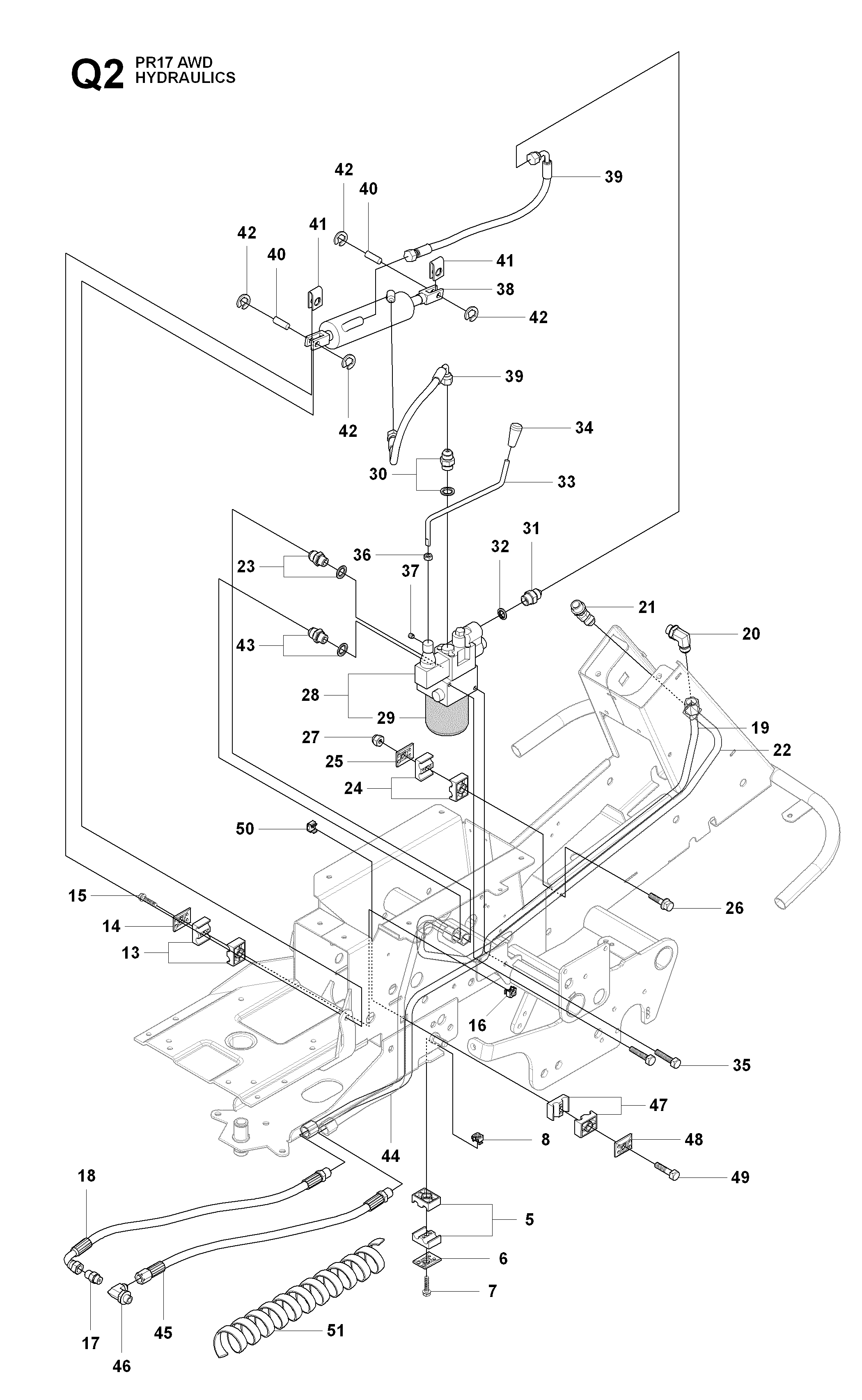

	2		Rohrverschraubung gerade JIC-UNF 3/4 Zoll auf 7/8 Zoll (535426507) For 965192301(2008)
	2		Rohrverschraubung gerade JIC-BSPP 7/8 Zoll auf 1/2 Zoll (535426806) For 965192301(2009), 965192301(2010), 966772701
	1		Hydraulikrohr zum VFMU (544833301)
	1		Hydraulikrohr vom VFMU (544833401)
	2		Hydraulikschlauch 1/2 Zoll L=660mm (544456401)
	1		Rohrverschraubung 90° JIC-UNF 3/4 Zoll auf 3/4 Zoll (535426603) For 965192301(2008), 965192301(2009)
	1		Hydraulikschlauch VFMU-Ausgleich 1/2 Zoll L=1330mm (574531102) For 965192301(2010), 966772701
	1		Hydraulikrohr Entlüftung (504210201) For 965192301(2008), 965192301(2009)
	1		Schlauchschutz Ø32mm L=1150mm (544026607) For 965192301(2010), 966772701
	1		Hydraulikschlauch Multioil 1/2 Zoll 710mm (522429801) For 965192301(2008), 965192301(2009)
	1		Schlauchschelle Ø16-25mm (599432701)

Nr.	Anzahl im Gerät		Artikel
	1		Rohrhalter Ø16x2 (544373302)
	1		Abdeckplatte Rohrhalter Ø16x2 (544373802)
	1		Schraube M8x55 (506570107)
	1		Käfigmutter M8 (544811701)
	1		Rohrhalter Ø12x2 (544373303) For 965192301(2008), 965192301(2009)
	1		Deckscheibe Rohrhalter (535438501) For 965192301(2008), 965192301(2009)
	1		Schraube M6x45 (535475245) For 965192301(2008), 965192301(2009)
	1		Käfigmutter M6 (544811702) For 965192301(2008), 965192301(2009)
	1		Rohrverschraubung gerade JIC-UNF 9/16-9/16 (535426501)
	1		Hydraulikschlauch 3/8 Zoll L=565mm (535450301)
	1		Hydraulikrohr CSU-Einheit (504210301)
	1		Rohrverschraubung 90° JIC-BSPP 3/4 Zoll auf 3/8 Zoll (535437301)
	1		45°-Rohrverschraubung JIC-BSPP 3/4 Zoll auf 3/8 Zoll (535426901)
	1		Hydraulikrohr CSU–Filtereinheit (504209901)
	1		Gerade Rohrverschraubung JIC-BSPP 3/4 Zoll auf 3/8 Zoll (535426801)
	1		Rohrhalter Ø12x2 (544373303) For 965192301(2008), 965192301(2009)
	1		Deckscheibe Rohrhalter (535438501) For 965192301(2008), 965192301(2009)
	1		Schraube M6x45 (535475245) For 965192301(2008), 965192301(2009)
	1		Sicherungsmutter M6 (732211601)
	1		Hydraulik-Filtereinheit mit Hubventil 25bar (522535602)
	1		Ölfilter Hydraulikanlage (575645401)
	1		Rohrverschraubung gerade JIC-BSPP 9/16 Zoll auf 1/4 Zoll (535437001)
	1		Drosselverschraubung JIC-BSPP 9/16 Zoll auf 1/4 Zoll (535437101)
	1		Gummistahl-Dichtscheibe (535437201)
	1		Hubhebel Hubventil (505440001)
	1		Knopf (535438201)
	2		Sechskantschraube M8x16 (725244951)
	1		Sechskantmutter M8 (731231801)
	1		Schraube M8x8 (728844305)
	1		Hydraulikzylinder Hubwerk (535427201)
	2		Hydraulikschlauch 1/4 Zoll 100bar (535427103)
	2		Sicherungsstift 10x25 (535437601)
	2		Halteplatte U-förmig Hydraulikzylinder (535456601)
	4		Sicherungsring SGA 10 (735311200)
	1		Gerade Rohrverschraubung JIC-BSPP 3/4 Zoll auf 3/8 Zoll (535426801)
	1		Hydraulikrohr von Filtereinheit (504210401)
	1		Hydraulikschlauch 3/8 Zoll 100bar (535450402) For 965192301(2008)
	1		Hydraulikschlauch-Kit Filterrücklauf (575790801) For 965192301(2009), 965192301(2010), 966772701
	1		Rohrverschraubung 90° JIC-UNF 9/16-9/16 (535426601)
	1		Rohrhalter Ø12x2 (544373303) For 965192301(2008), 965192301(2009)
	1		Deckscheibe Rohrhalter (535438501) For 965192301(2008), 965192301(2009)
	1		Schraube M6x45 (535475245) For 965192301(2008), 965192301(2009)
	1		Käfigmutter M6 (544811702) For 965192301(2008), 965192301(2009)
	1		Schlauchschutz Ø43mm L=400mm (544026603)

Nr.	Anzahl im Gerät		Artikel
	1		Geräterahmen grau (502637801)
	1		Haken Serviceverriegelung (504557801)
	2		Buchse Riemenscheibenbefestigung Geräterahmen (544003401)
	2		Hülse L=5.8 (506993302)
	2		Schraube M8x40 (725645901)
	2		Sicherungsmutter M8 (732211801)
	1		Hebel Mähdeckwechsel (504558002)
	1		Senkscheibe (581765201)
	1		Schraube M8x14 (725644801) For 965192301(2010), 966772701
	1		Schraube M8x16 (725644901) For 965192301(2008), 965192301(2009)
	1		Zugfeder (506535603)
	1		Riemenführung Geräterahmen (504621601)
	1		Riemenscheibe (594110001)
	2		Buchse Riemenscheibenbefestigung Geräterahmen (544003401)
	1		Sechskantschraube M8 (725246351)
	1		Sicherungsmutter M8 (732211801)
	1		Riemenspannerarm (504621901)
	1		Riemenspannrolle (505153901)
	1		Kugellager 6004-2RS1 (738210404)
	1		Sicherungsring SGH 42x1.75 (735313810)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Schraube M8x16 (506558302)
	1		Feder Riemenspannergriff (504622401)
	1		Griff Riemenspanner (504622101)
	1		Scheibe 8.4x40/24.8x8.5 CuZn (505451701)
	1		Schraube M8x25 (725645301)
	1		Sicherungsmutter M8 (732211801)
	1		Führung Riemenspannergriff (504621701)
	2		Sechskantschraube M6x16 (725236871)
	2		Sicherungsmutter M6 (732211601)
	2		Bundschraube (506895801)
	2		Sicherungsmutter M12 (732252201)
	1		Sicherungssplint 4 (506966601)
	2		Zugfeder Geräterahmen (505418701)
	2		Sechskantschraube M10x120 (725251571)
	2		Unterlegscheibe (734117201)

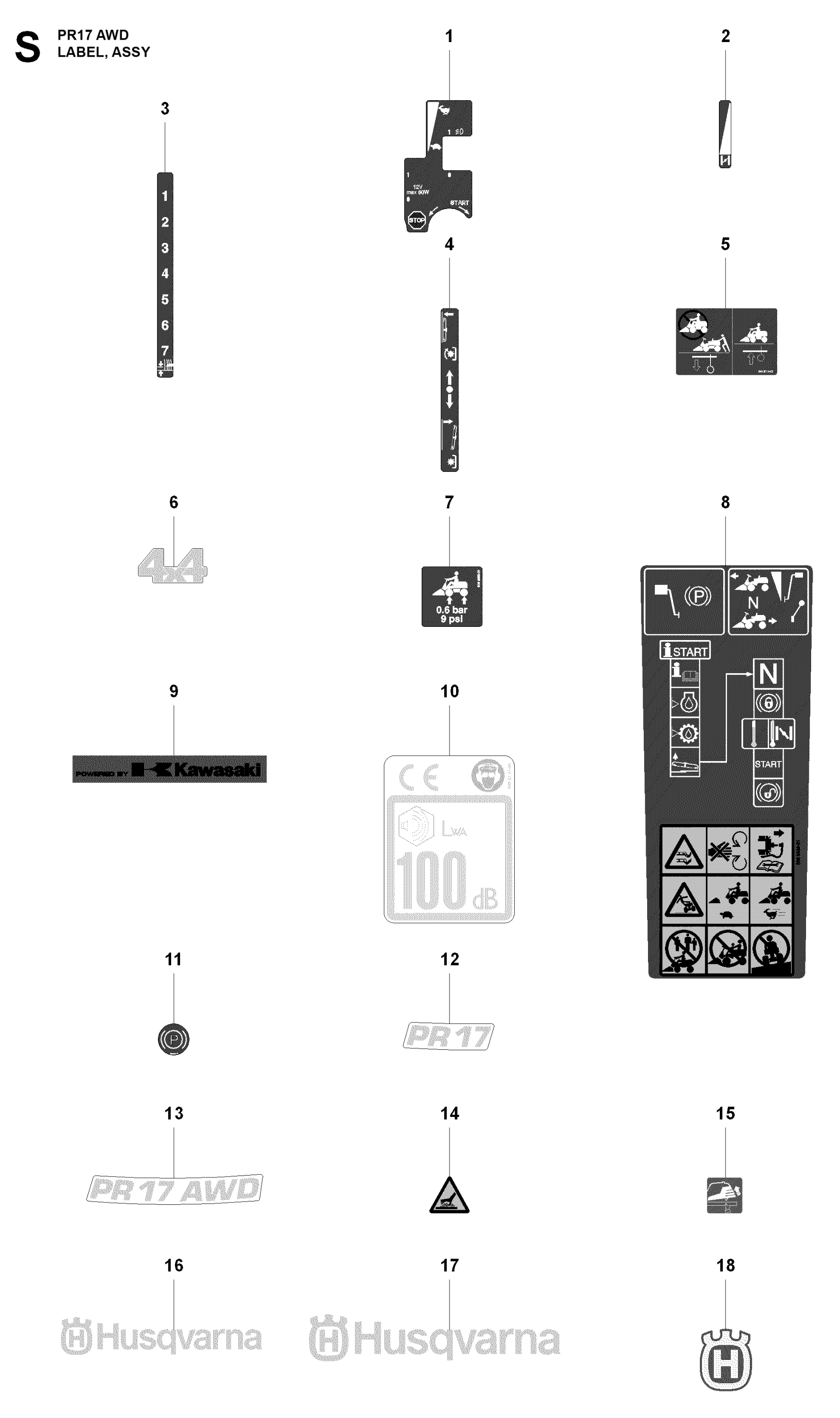

Nr.	Anzahl im Gerät		Artikel
	1		Bedienaufkleber (535476701)
	1		Aufkleber Choke (506893301)
	1		Aufkleber Schnitthöhenhebel Skala 1–7 (506893401)
	1		Aufkleber Hubhebel (506893501)
	2		Warnaufkleber Bypass (544211401)
	2		Aufkleber 4x4 (544833501)
	1		Aufkleber Reifendruck 9 psi (506968301)
	1		Aufkleber Startanleitung und Warnhinweise (506944801)
	1		Aufkleber Kawasaki (535413101)
	1		Aufkleber Geräuschpegel (EU-/Australien-Ausführung) (581784006) For 965192301(2009), 965192301(2010), 966772701
	1		Aufkleber Feststellbremse (506584501)
	1		Aufkleber Motorhaube PR17 (505514501)
	1		Aufkleber Motorhaube PR17 AWD (505514401)
	1		Warnaufkleber heiße Oberflächen (505516601)
	2		Hinweisaufkleber Haubenschloss öffnen (505516701)
	1		Aufkleber Schriftzug 175mm (544391102)
	2		Aufkleber Schriftzug 200mm (544391101)
	1		Aufkleber Emblem grau (535458702)

Nr.	Anzahl im Gerät		Artikel

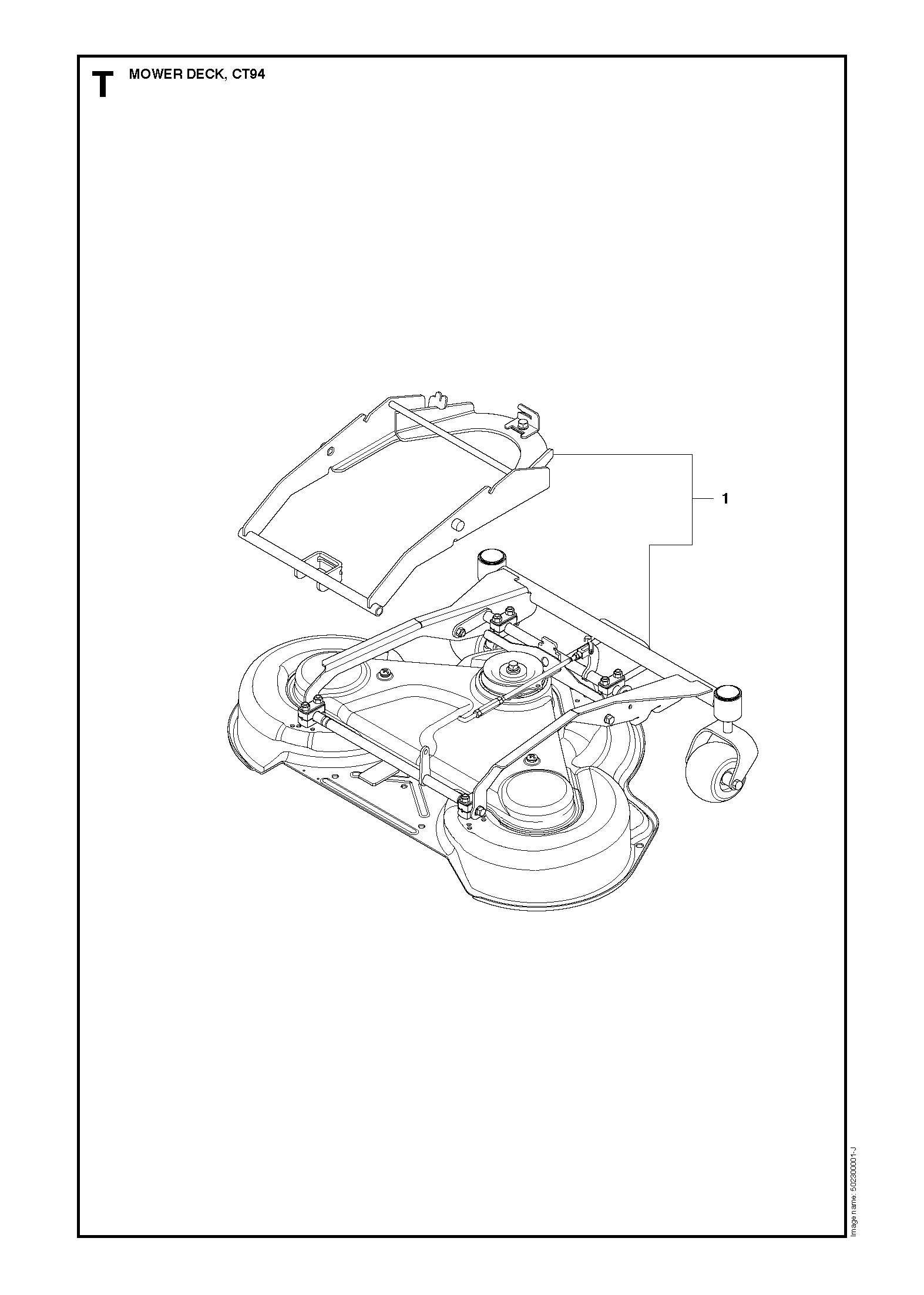

	1		Mähdeck CT94 (502300001) For 965192301(2008)
	1		Mähdeck Combi 94 (965197101) For 965192301(2009), 965192301(2010), 966772701

Nr.	Anzahl im Gerät		Artikel

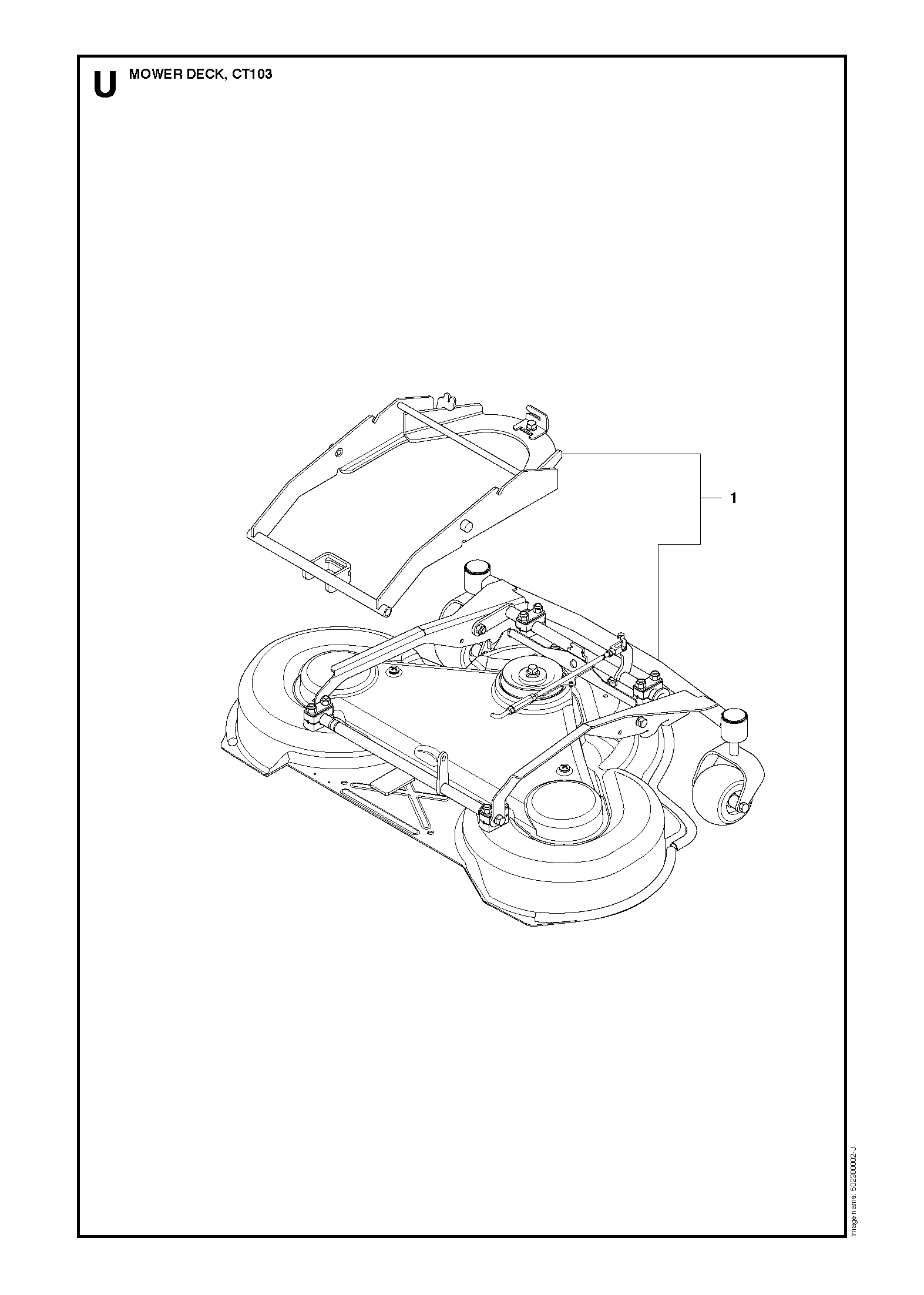

	1		Mähdeck CT103 (502300002) For 965192301(2008)
	1		Mähdeck CombiClip 103 (965197201) For 965192301(2009), 965192301(2010), 966772701

Nr.	Anzahl im Gerät		Artikel

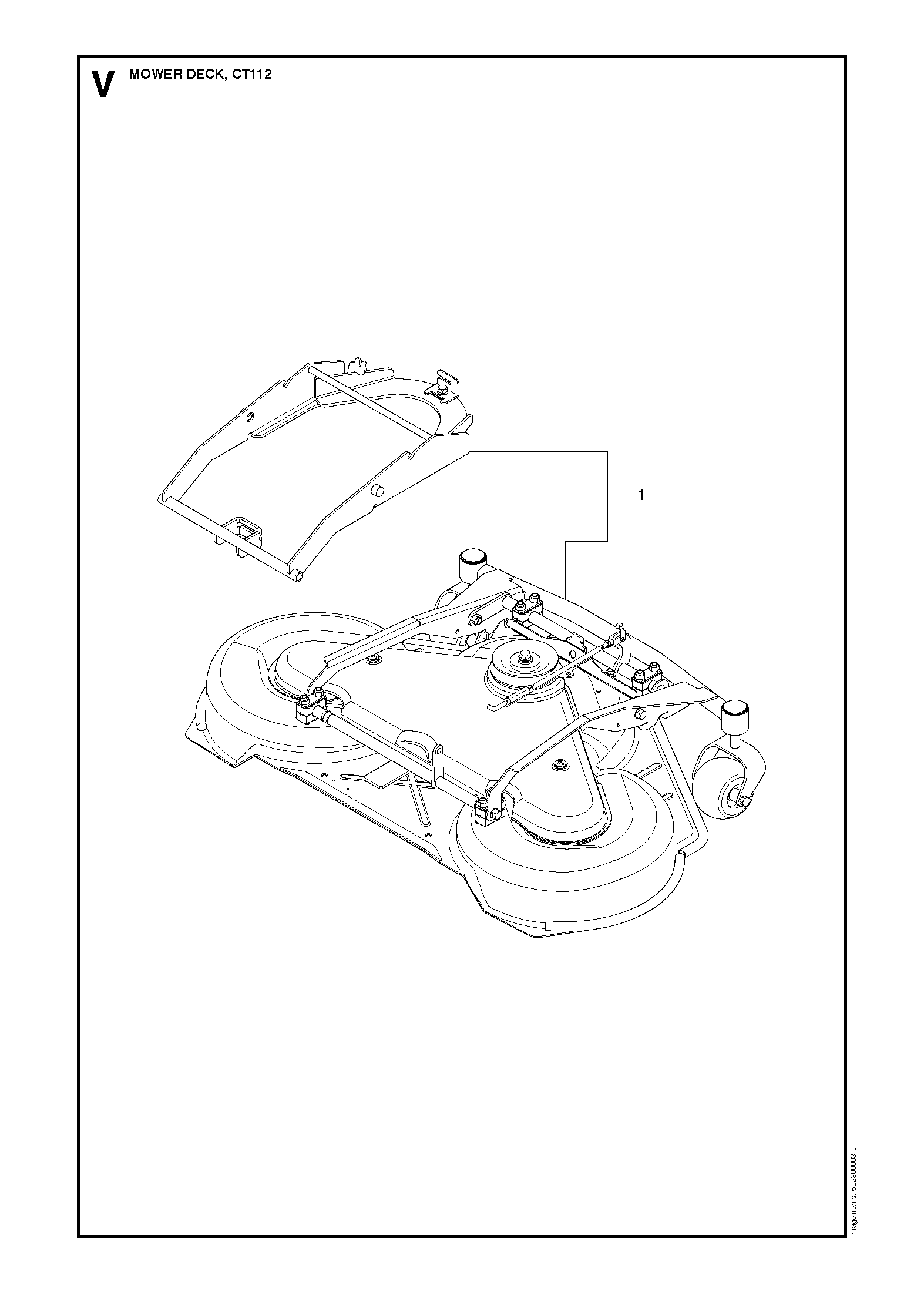

	1		Mähdeck CT112 (502300003) For 965192301(2008)
	1		Mähdeck CombiClip 112 (965197301) For 965192301(2009), 965192301(2010), 966772701

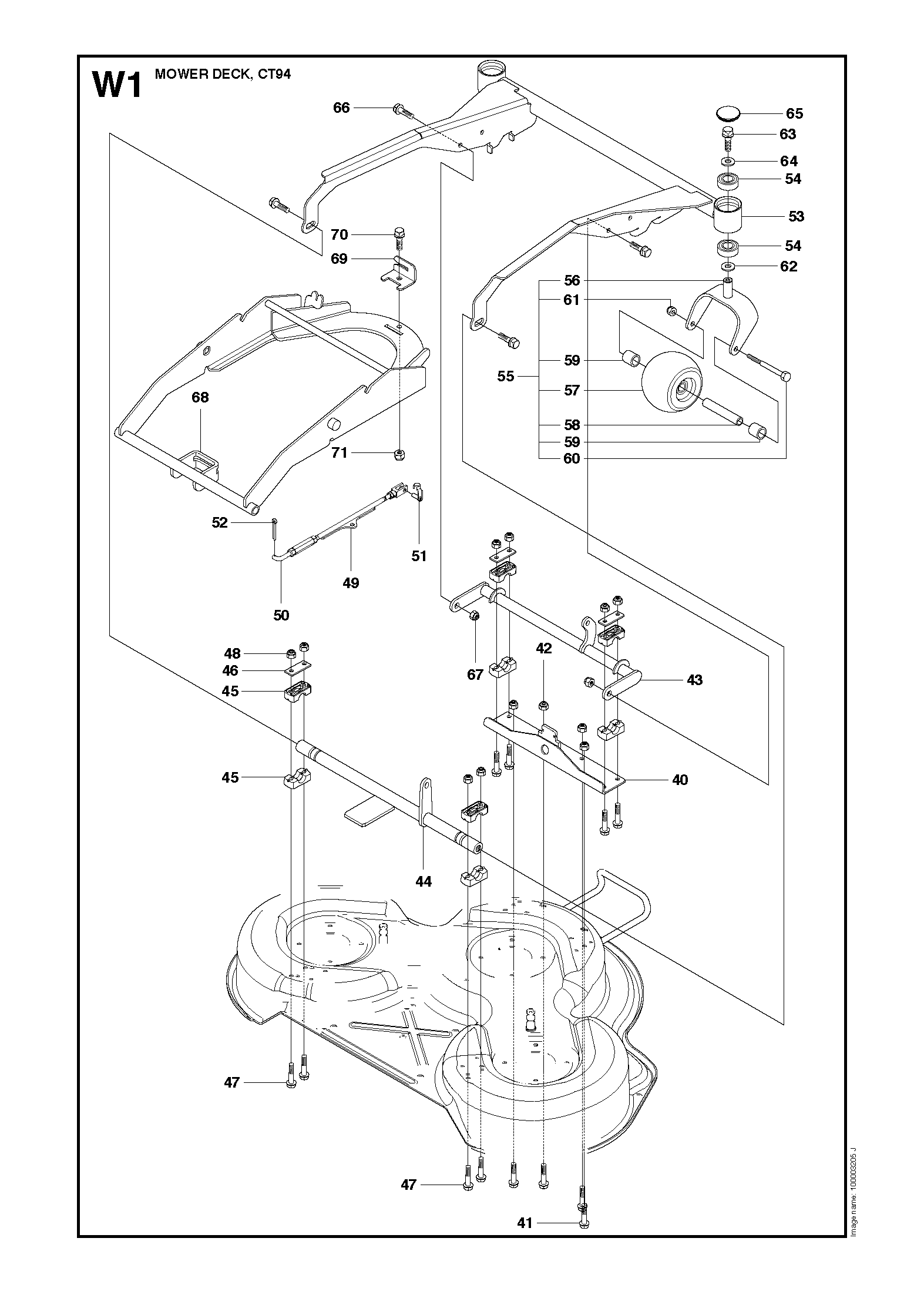

Nr.	Anzahl im Gerät		Artikel
	1		Halter Mähdeck C94XP (502642101)
	4		Sechskantschraube M8x20 (725245171)
	4		Sicherungsmutter M8 (732211801)
	1		Querträger Mähdeck C94XP vorne (502641801)
	1		Querträger Mähdeck C94XP hinten (502641901)
	8		Lagerhälfte Querträger (506869601)
	4		Verstärkungsplatte Lagerdeckel Querträger (506813801)
	8		Sechskantschraube M8x50 (725246151)
	8		Sicherungsmutter M8 (732211801)
	1		Parallelstangen-Baugruppe Mähdeck (504812701)
	1		Parallelstange Mähdeck-Aufhängung hinten (502642301)
	1		Bolzen Gabelgelenk (506839803)
	1		Splint 3.2x25 (721618301)
	1		Deckrahmen C94XP (502642001)
	4		Kugellager 6004-2RS1 (738210404)
	2		Laufrad-Baugruppe Mähdeck (596316403)
	1		Gabel Laufrad grau (597894602)
	1		Laufrad mit Lager (506963001)
	1		Rohr Laufrad L=127mm (506810802)
	2		Abstandsscheibe Laufrad (506874102)
	1		Sechskantschraube M10x150 (725251951)
	1		Sicherungsmutter M10 (732212001)
	2		Scheibe 20.5/30x1.5 (506504805)
	2		Schraube M8x20 (506570104)
	2		Scheibe 8.4/25x2mm (734116441)
	2		Radkappe Schwenkrad (544017001)
	4		Bundschraube M8x23 (506597401)
	2		Sicherungsmutter M8 (732211801)
	1		Anbaurahmen Mähdeck (586209701)
	1		Verriegelung Mähdeck-Anbaurahmen (502642401)
	1		Sechskantschraube M8x20 (725245171)
	1		Sicherungsmutter M8 (732211801)

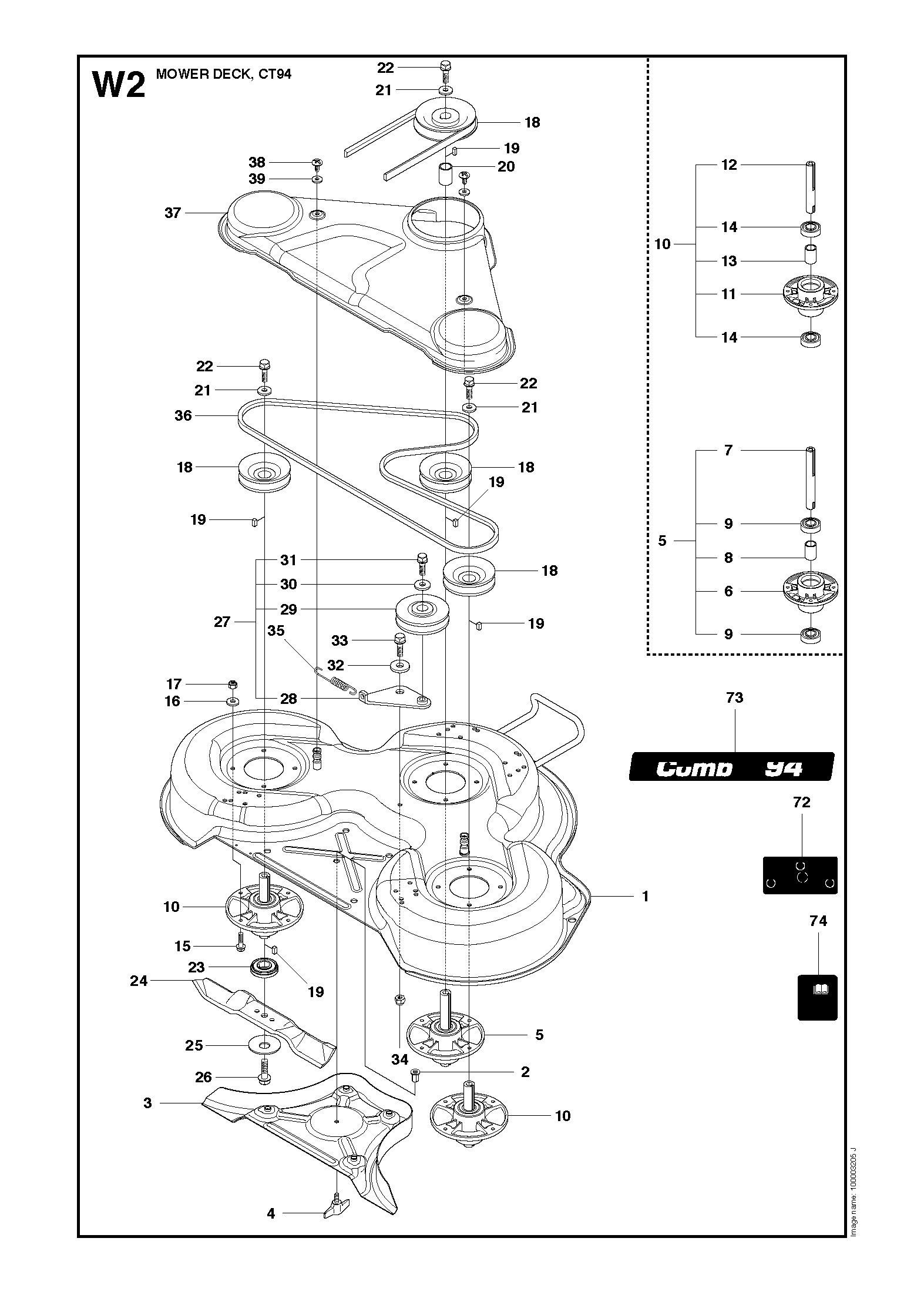

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeckgehäuse Combi 94 grau (581117611)
	1		Blindnietmutter M8x16.5 (506916201)
	1		Stopfen Mähdeck C93/C94 (544065801)
	1		Knopf Mähdeck (544066101)
	1		Spindeleinheit innen mit Welle L=172mm (576899001)
	1		Lagergehäuse Messerwelle (576384201)
	1		Welle Messerspindel innen L=172mm (576865801)
	1		Abstandshülse Messerwelle (535428801)
	2		Kugellager 6205-2RS1 (738220519)
	2		Spindeleinheit außen mit Welle L=107.5mm (576899002)
	1		Lagergehäuse Messerwelle (576384201)
	1		Welle Messerspindel außen L=107.5mm (535428702)
	1		Abstandshülse Messerwelle (535428801)
	2		Kugellager 6205-2RS1 (738220519)
	12		Schraube M8x25 (535423801)
	12		Scheibe BRB 8.4x17 (734116401)
	12		Sicherungsmutter M8 (732211801)
	4		Riemenscheibe Messerspindel SPA DP112 (535429001)
	7		Flachkeil 6x6x14 (506533501)
	1		Abstandshülse Messerwelle (535428801)
	3		Scheibe (535429201)
	3		Sechskantschraube M12x50/30 (725254251)
	3		Messeradapter (535504201)
	3		Messer CombiTurf 94 (579652610)
	3		Messerplatte (588145602)
	3		Sechskantschraube M12x50/30 (725254251)
	1		Riemenspannerarm Messerantrieb (586966601)
	1		Riemenspannerarm Messerantrieb (586966601)
	1		Riemenspannrolle 112.5mm mit Lager (506532701)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Schraube M8x16 (506558302)
	1		Ansatzscheibe (506918702)
	1		Sechskantschraube M8x20 (725245171)
	1		Sicherungsmutter M8 (732211801)
	1		Feder Riemenspanner Messerantrieb (506533101)
	1		Riemen Messerantrieb Li=1854mm (589538501)
	1		Riemenabdeckung C93/C94 grau (544066303)
	2		Schraube M6x14 (506982601)
	2		Gummischeibe (506559701)
	1		Aufkleber Riemenverlauf (506789701)
	1		Aufkleber Combi 94 (544238110)
	1		CE-Aufkleber (506929001)

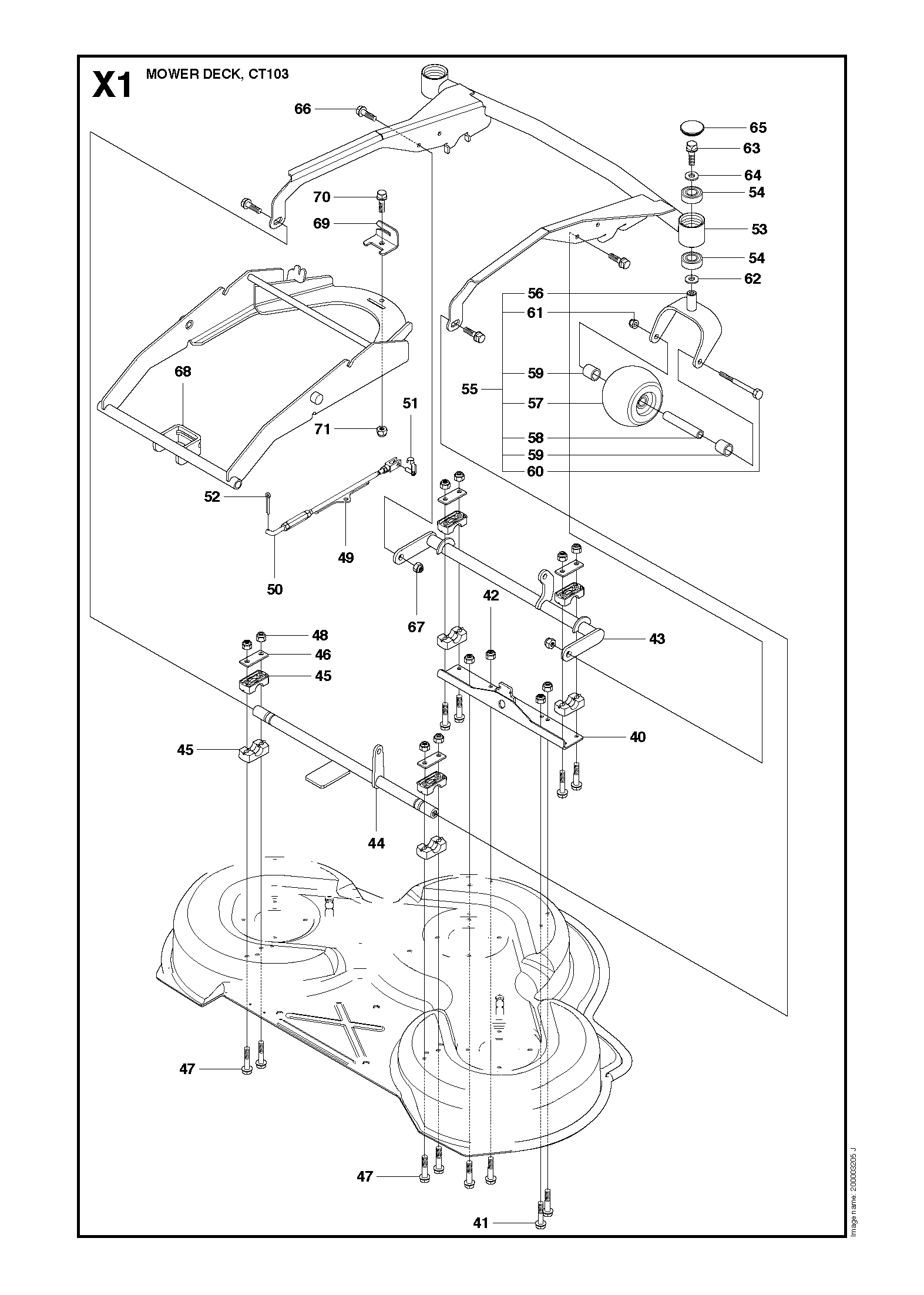

Nr.	Anzahl im Gerät		Artikel
	1		Halter Mähdeck-Aufhängung (581915601)
	4		Sechskantschraube M8x20 (725245171)
	4		Sicherungsmutter M8 (732211801)
	1		Querträger vorne C94/C103XP/C112XP (502641802)
	1		Querträger Mähdeck hinten (502641902)
	8		Lagerhälfte Querträger (506869601)
	4		Verstärkungsplatte Lagerdeckel Querträger (506813801)
	8		Sechskantschraube M8x50 (725246151)
	8		Sicherungsmutter M8 (732211801)
	1		Parallelstangen-Baugruppe Mähdeck (504812701)
	1		Parallelstange Mähdeck-Aufhängung hinten (502642301)
	1		Bolzen Gabelgelenk (506839803)
	1		Splint 3.2x25 (721618301)
	1		Deckrahmen C103/C112XP (584650001)
	4		Kugellager 6004-2RS1 (738210404)
	2		Laufrad-Baugruppe Mähdeck (596316403)
	1		Gabel Laufrad grau (597894602)
	1		Laufrad mit Lager (506963001)
	1		Rohr Laufrad L=127mm (506810802)
	2		Abstandsscheibe Laufrad (506874102)
	1		Sechskantschraube M10x150 (725251951)
	1		Sicherungsmutter M10 (732212001)
	2		Scheibe 20.5/30x1.5 (506504805)
	2		Schraube M8x20 (506570104)
	2		Scheibe 8.4/25x2mm (734116441)
	2		Radkappe Schwenkrad (544017001)
	4		Bundschraube M8x23 (506597401)
	2		Sicherungsmutter M8 (732211801)
	1		Anbaurahmen Mähdeck (586209701)
	1		Verriegelung Mähdeck-Anbaurahmen (502642401)
	1		Sechskantschraube M8x20 (725245171)
	1		Sicherungsmutter M8 (732211801)

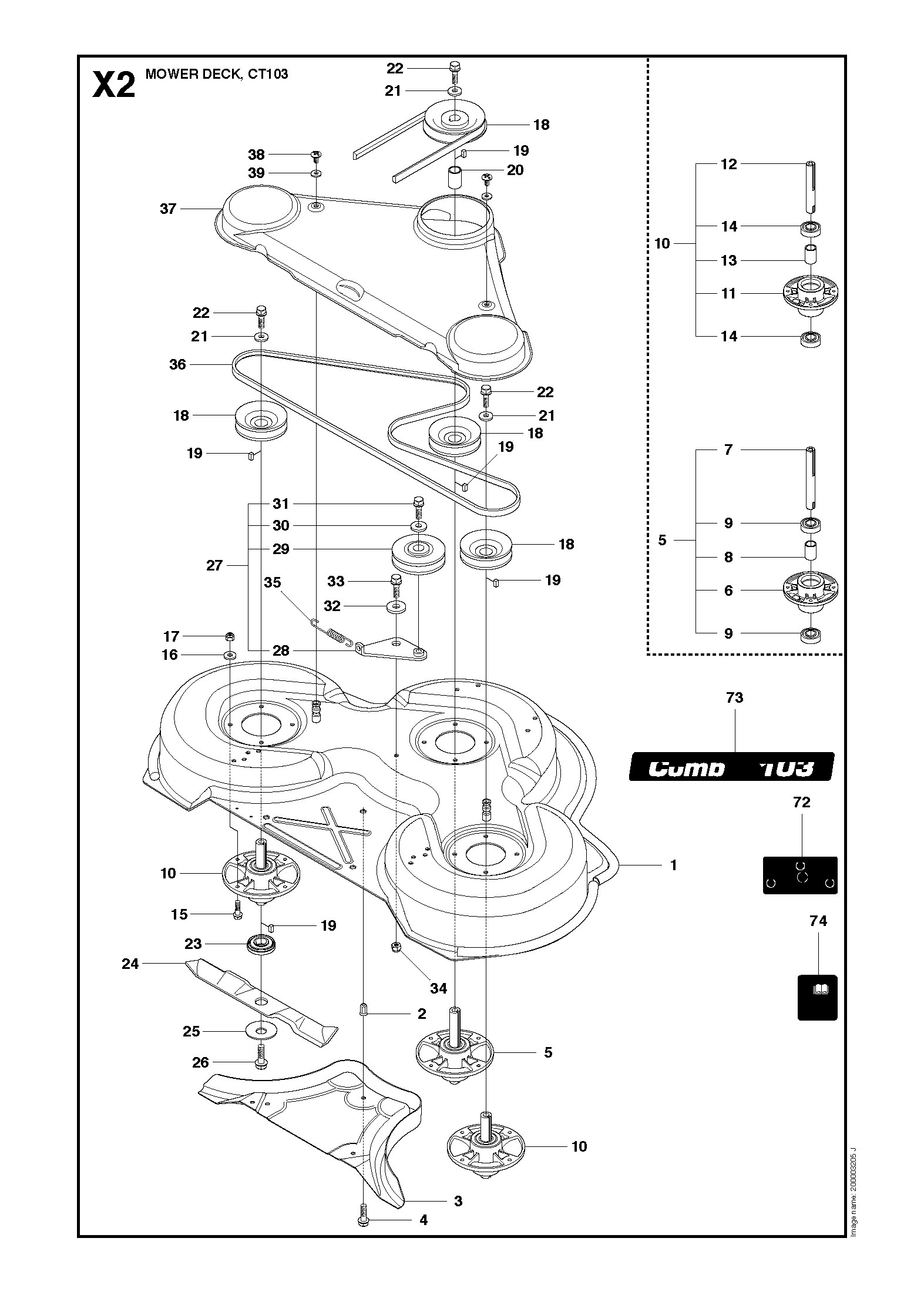

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeckgehäuse C103 grau (504569801)
	3		Blindnietmutter M8x16.5 (506916201)
	1		Mulchstopfen Mähdeck C103 (544449201)
	3		Schraube M8x20 (506570104)
	1		Spindeleinheit innen mit Welle L=172mm (576899001)
	1		Lagergehäuse Messerwelle (576384201)
	1		Welle Messerspindel innen L=172mm (576865801)
	1		Abstandshülse Messerwelle (535428801)
	2		Kugellager 6205-2RS1 (738220519)
	2		Spindeleinheit außen mit Welle L=107.5mm (576899002)
	1		Lagergehäuse Messerwelle (576384201)
	1		Welle Messerspindel außen L=107.5mm (535428702)
	1		Abstandshülse Messerwelle (535428801)
	2		Kugellager 6205-2RS1 (738220519)
	12		Schraube M8x25 (535423801)
	12		Scheibe BRB 8.4x17 (734116401)
	12		Sicherungsmutter M8 (732211801)
	4		Riemenscheibe Messerspindel SPA DP112 (535429001)
	7		Flachkeil 6x6x14 (506533501)
	1		Abstandshülse Messerwelle (535428801)
	3		Scheibe (535429201)
	3		Sechskantschraube M12x50/30 (725254251)
	3		Messeradapter (535504201)
	3		Messer CombiTurf 103 40 Zoll/103cm (504190410)
	3		Messerplatte (588145602)
	3		Sechskantschraube M12x50/30 (725254251)
	1		Riemenspannerarm Messerantrieb (586966601)
	1		Riemenspannerarm Messerantrieb (586966601)
	1		Riemenspannrolle 112.5mm mit Lager (506532701)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Schraube M8x16 (506558302)
	1		Ansatzscheibe (506918702)
	1		Sechskantschraube M8x20 (725245171)
	1		Sicherungsmutter M8 (732211801)
	1		Feder Riemenspanner Messerantrieb (506533101)
	1		Riemen Messerantrieb Li=1980mm (589534401)
	1		Riemenabdeckung C103 103cm grau (544096103)
	2		Schraube M6x14 (506982601)
	2		Gummischeibe (506559701)
	1		Aufkleber Riemenverlauf (506789701)
	1		Aufkleber CombiT 103 (544238111)
	1		CE-Aufkleber (506929001)

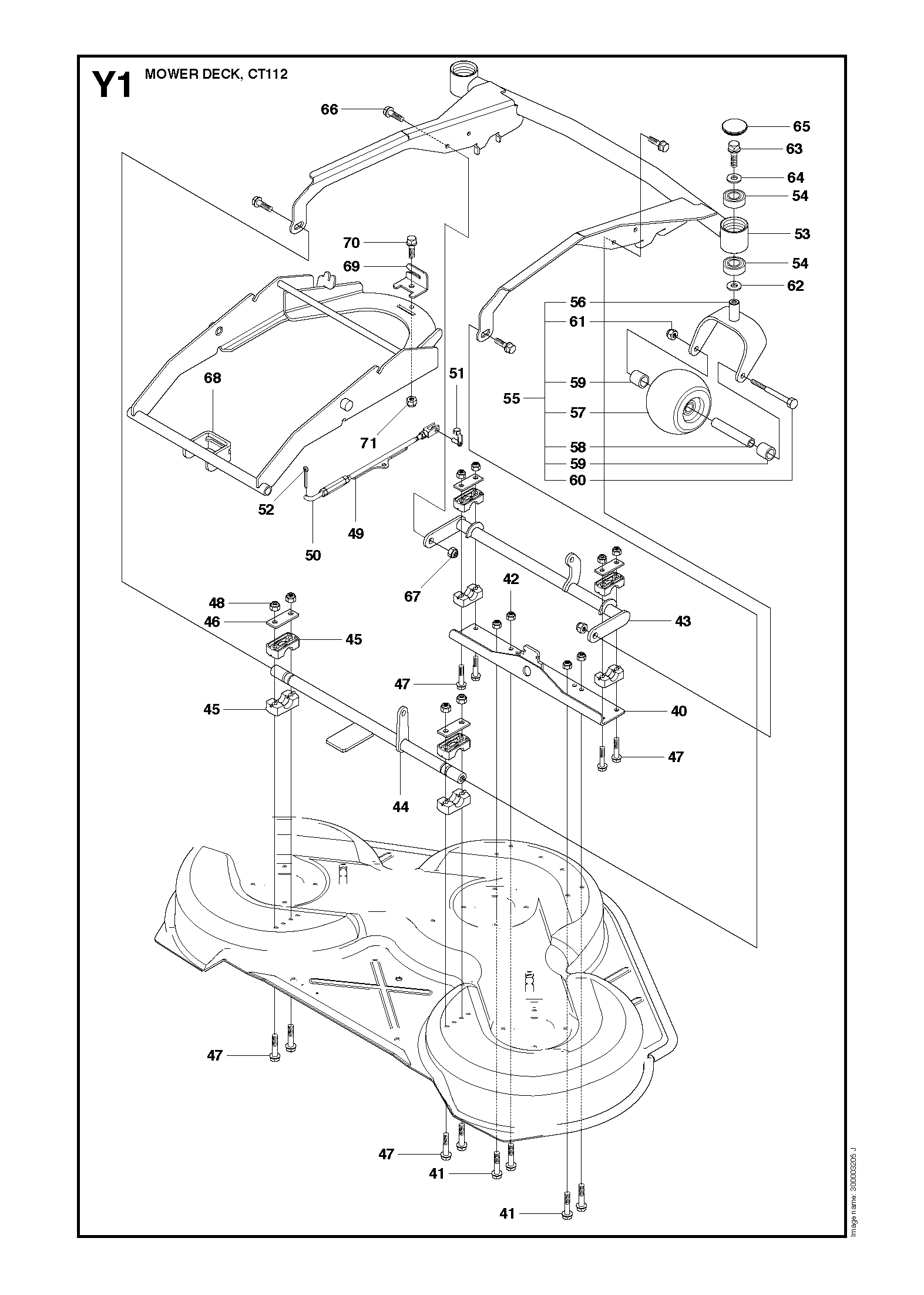

Nr.	Anzahl im Gerät		Artikel
	1		Halter Mähdeck-Aufhängung (581915601)
	4		Sechskantschraube M8x20 (725245171)
	4		Sicherungsmutter M8 (732211801)
	1		Querträger vorne C94/C103XP/C112XP (502641802)
	1		Querträger Mähdeck hinten (502641902)
	8		Lagerhälfte Querträger (506869601)
	4		Verstärkungsplatte Lagerdeckel Querträger (506813801)
	8		Sechskantschraube M8x50 (725246151)
	8		Sicherungsmutter M8 (732211801)
	1		Parallelstangen-Baugruppe Mähdeck (504812701)
	1		Parallelstange Mähdeck-Aufhängung hinten (502642301)
	1		Bolzen Gabelgelenk (506839803)
	1		Splint 3.2x25 (721618301)
	1		Deckrahmen C103/C112XP (584650001)
	4		Kugellager 6004-2RS1 (738210404)
	2		Laufrad-Baugruppe Mähdeck (596316403)
	1		Gabel Laufrad grau (597894602)
	1		Laufrad mit Lager (506963001)
	1		Rohr Laufrad L=127mm (506810802)
	2		Abstandsscheibe Laufrad (506874102)
	1		Sechskantschraube M10x150 (725251951)
	1		Sicherungsmutter M10 (732212001)
	2		Scheibe 20.5/30x1.5 (506504805)
	2		Schraube M8x20 (506570104)
	2		Scheibe 8.4/25x2mm (734116441)
	2		Radkappe Schwenkrad (544017001)
	4		Bundschraube M8x23 (506597401)
	2		Sicherungsmutter M8 (732211801)
	1		Anbaurahmen Mähdeck (586209701)
	1		Verriegelung Mähdeck-Anbaurahmen (502642401)
	1		Sechskantschraube M8x20 (725245171)
	1		Sicherungsmutter M8 (732211801)

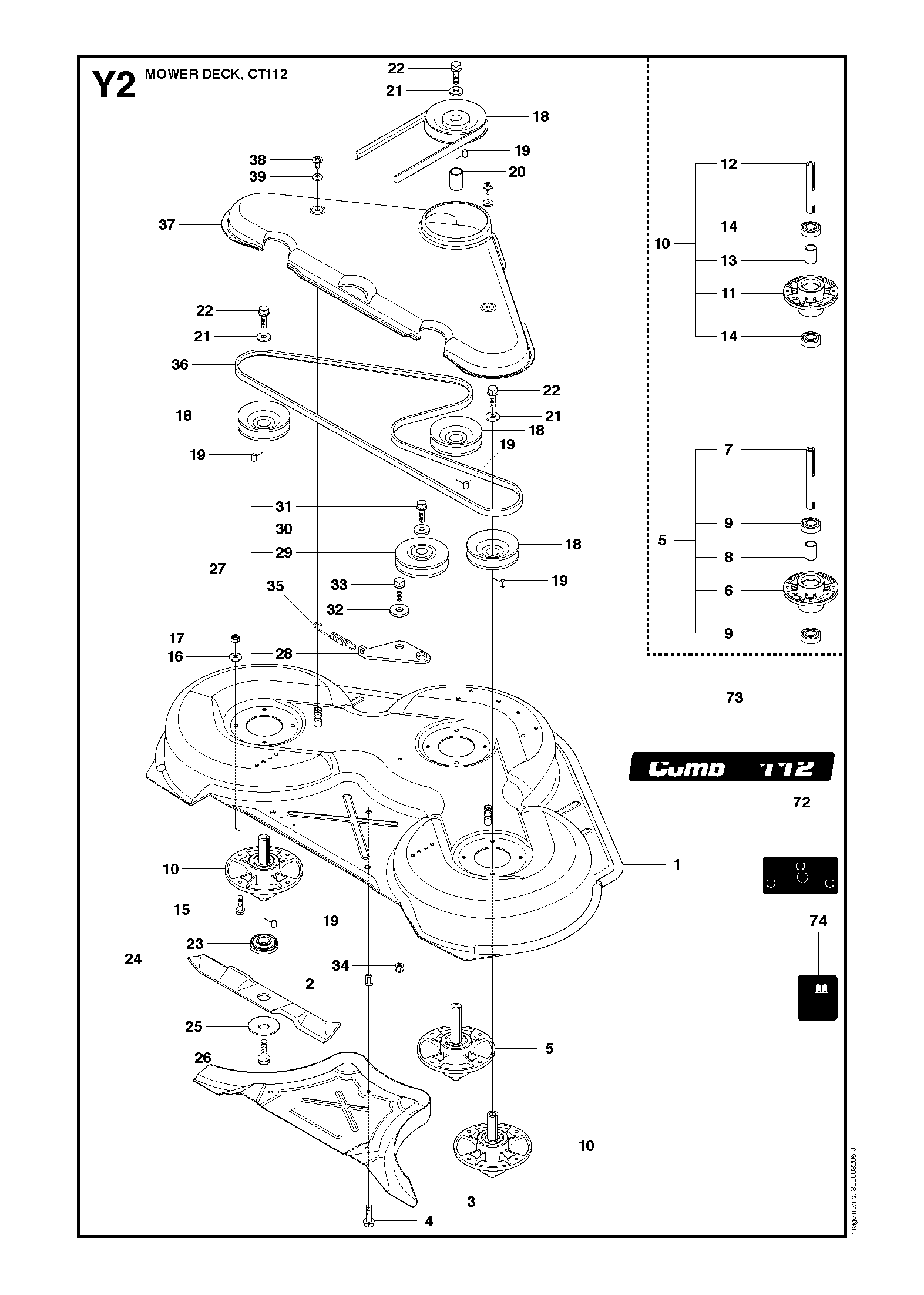

Nr.	Anzahl im Gerät		Artikel
	1		Mähdeckgehäuse 112cm grau (504569901)
	1		Blindnietmutter M8x16.5 (506916201)
	1		Mulchstopfen C112 (544449301)
	1		Schraube M8x20 (506570104)
	1		Spindeleinheit innen mit Welle L=172mm (576899001)
	1		Lagergehäuse Messerwelle (576384201)
	1		Welle Messerspindel innen L=172mm (576865801)
	1		Abstandshülse Messerwelle (535428801)
	2		Kugellager 6205-2RS1 (738220519)
	2		Spindeleinheit außen mit Welle L=107.5mm (576899002)
	1		Lagergehäuse Messerwelle (576384201)
	1		Welle Messerspindel außen L=107.5mm (535428702)
	1		Abstandshülse Messerwelle (535428801)
	2		Kugellager 6205-2RS1 (738220519)
	12		Schraube M8x25 (535423801)
	12		Scheibe BRB 8.4x17 (734116401)
	12		Sicherungsmutter M8 (732211801)
	4		Riemenscheibe Messerspindel SPA DP112 (535429001)
	7		Flachkeil 6x6x14 (506533501)
	1		Abstandshülse Messerwelle (535428801)
	3		Scheibe (535429201)
	3		Sechskantschraube M12x50/30 (725254251)
	3		Messeradapter (535504201)
	3		Messer Combi 112 für Mulch und Heckauswurf (544102710)
	3		Messerplatte (588145602)
	3		Sechskantschraube M12x50/30 (725254251)
	1		Riemenspannerarm Messerantrieb (586966601)
	1		Riemenspannerarm Messerantrieb (586966601)
	1		Riemenspannrolle 112.5mm mit Lager (506532701)
	1		Scheibe 8.4/25x2mm (734116441)
	1		Schraube M8x16 (506558302)
	1		Ansatzscheibe (506918702)
	1		Sechskantschraube M8x20 (725245171)
	1		Sicherungsmutter M8 (732211801)
	1		Feder Riemenspanner Messerantrieb (506533101)
	1		Riemen Messerantrieb 2162mm (593806401)
	1		Riemenabdeckung C112 grau (544096203)
	2		Schraube M6x14 (506982601)
	2		Gummischeibe (506559701)
	1		Aufkleber Riemenverlauf (506789701)
	1		Aufkleber Schriftzug Combi 112 (544238105)
	1		CE-Aufkleber (506929001)

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Schlüsselschalter (535474901) Schlüsselschalter-Baugruppe
	Tankdeckel (506673301) Tankdeckel für den Kraftstofftank.
	Spindeleinheit innen mit Welle L=172mm (576899001) innen, Welle D=25mm, L=172mm
	Spindeleinheit außen mit Welle L=107.5mm (576899002) außen, Welle D=25mm, L=107.5mm
	Messeradapter (535504201) Messer
	Riemen Messerantrieb Li=1980mm (589534401) A-Profil, Li=1980mm, #544113201
	Laufrad mit Lager (506963001) mit Lager, Laufrad
	Sechskantschraube M12x50/30 (725254251) M12x50/30, 8.8, verzinkt, EHHM
	Öl 10W-30 4T AWD 4l (597687004) 10W-30, 4T AWD, 4 l, T21874

Zubehör

	Artikel beschreibung
	Mähdeck Combi 94 (965197101) bis 2012, PR 17
	Mähdeck CombiClip 103 (965197201) Combi 103, bis 2012, PR 17
	Mähdeck CombiClip 112 (965197301) Combi 112, bis 2012, PR/PF/R 422
	Kehrbürste (966796301) Kehrmaschine
	Schlegelmähwerk (966796501) Schlegelmähwerk
	Vertikutierwelle Schlegelmäher (966968401) Schlegelmäher
	Schneefräse (966796401) P 524
	Schneepflug (966850101) Schneepflug.
	Schneeräumschild 125cm (966833001) 125cm, Rider 500er Serie
	Gummischürfleiste 125cm (531007134) 125cm
	Heckgewicht (953534901) Rider 200er/300er Serie
	Rasenkehrmaschine 112cm (586636501) 107 cm
	Anhänger Profi (953511703) Anhänger Profi passend für P 524X.
	Anhänger 275 (501008201) 275
	Ersatzteil (540000073) TA 36
	Wassertank 5 Stk. (540000074) Wassertanks, TA 36, 5 Stk.
	Schotterharke (953512401) R 100-400
	Streuwagen Profi (596293001) Profi, Rider 200er/300er-Serie
	Bodenwalze (546081001) AGRL291v2
	Sitz Grammer Primo M (966954201) Grammer Primo M Sitz
	Sitz Grammer Primo M mit Heizung (966954202) mit Sitzheizung
	Laderampen gerade (505699040) gerade
	Laderampen gerade (505699042) gerade

Benötigen Sie Ersatzteile?

Finden Sie mit unserem Husqvarna Teilefinder schnell und unkompliziert das passende Ersatzteil für Ihr Husqvarna Gerät. Durchstöbern Sie die Explosionszeichnungen Ihres Modells und bestellen Sie die benötigten Komponenten mühelos.

Zum Ersatzteilkatalog

Loading ...
