Husqvarna Automower 430X NERA | Ersatzteile & Zubehör

Hier findest Du Original-Ersatzteile für Dein Modell Automower 430X NERA von Husqvarna. Wähle die passenden Teile direkt in den Explosionszeichnungen aus.

Ersatzteilkatalog für Husqvarna Automower 430X NERA (Explosionszeichnung)

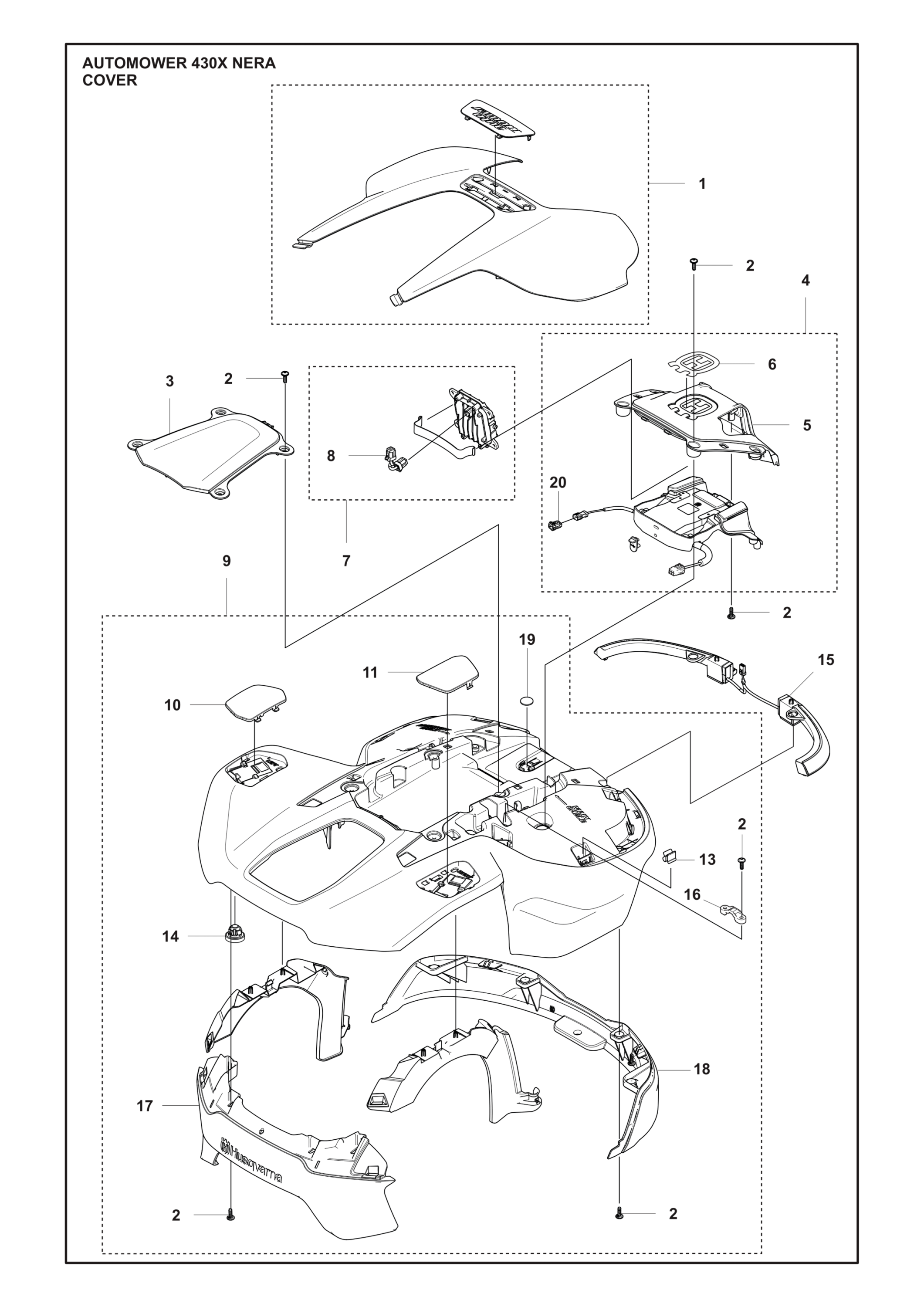

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckungssatz (538875402) Top Cover kit 430X
	26		Schraube Mähroboter 14 Mm (574450101) Screw
	1		Schaltbrett (531257301) Panel
	1		Abdeckungssatz (538876204) Nose Module kit
	1		Gehäuse (531257701) Housing
	1		Folie (587423502) Husqvarna Crown
	1		Sensor Assy (538876302) Radar kit
	1		Verkabelung Kpl. Radar-kabel Länge (531407201) Radar cable
	1		Body Kit (538876402) Body kit
	1		Abdeckung (531256801) Cover Wheel brush Left
	1		Abdeckung (531256901) Cover Wheel brush Right
	6		Klammer (593778401) Clip
	1		Getriebe (546632301) Snap locking
	1		Verkabelung Kpl. (531189901) LED lights
	1		Klemm- Bzw. Klammerabdeckung (593355202) Clamp
	1		Stossfänger (531256501) Rear bumper
	1		Stossfänger (531256401) Front bumper
	1		Magnet Für Mähroboter-abdeckung (593822101) Magnet
	1		Verschlusspfropfen (536464501)

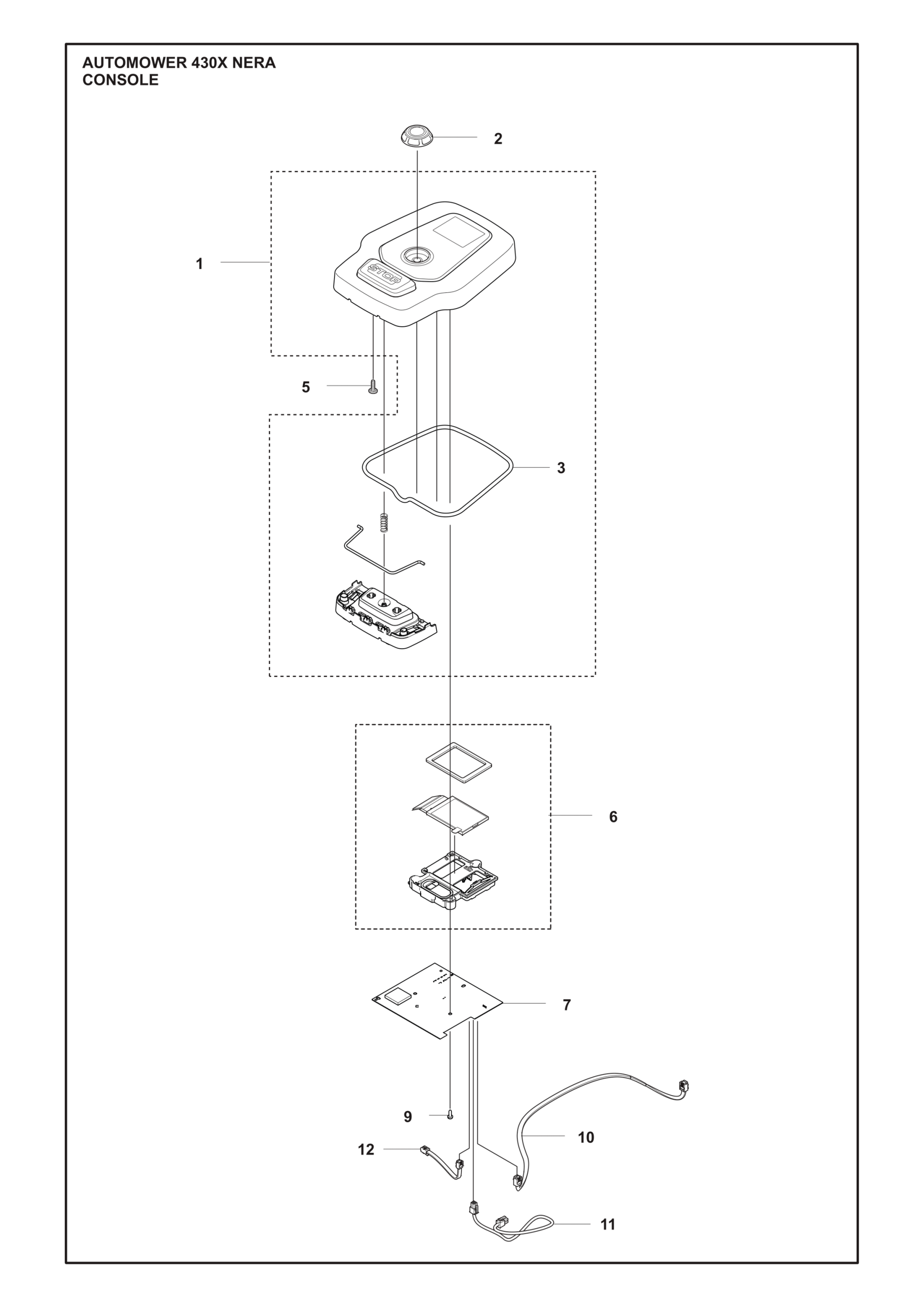

Nr.	Anzahl im Gerät		Artikel
	1		Abdeckungssatz (548084702) Cover kit
	1		Knob (531375901) Jog Wheel
	1		Dichtung (599911803) Sealing strip
	4		Schraube Mähroboter 14 Mm (574450101) Screw
	1		Display Kit (538822401) Display
	1		Platine Kpl. (599702701) Application circuit board
	3		Schraube Citxpant (525887402) Screw
	1		Verkabelung Kpl. Für Mähroboter (536253905) Wiring Assy Magnetic sensor
	1		Unteres Chassis Und Verkabelung Der Abdeckung (591203104) Wiring Assy Application board
	1		Verkabelung Kpl. / Unteres Chassis (536253901) Wiring Assy Communication circuit board

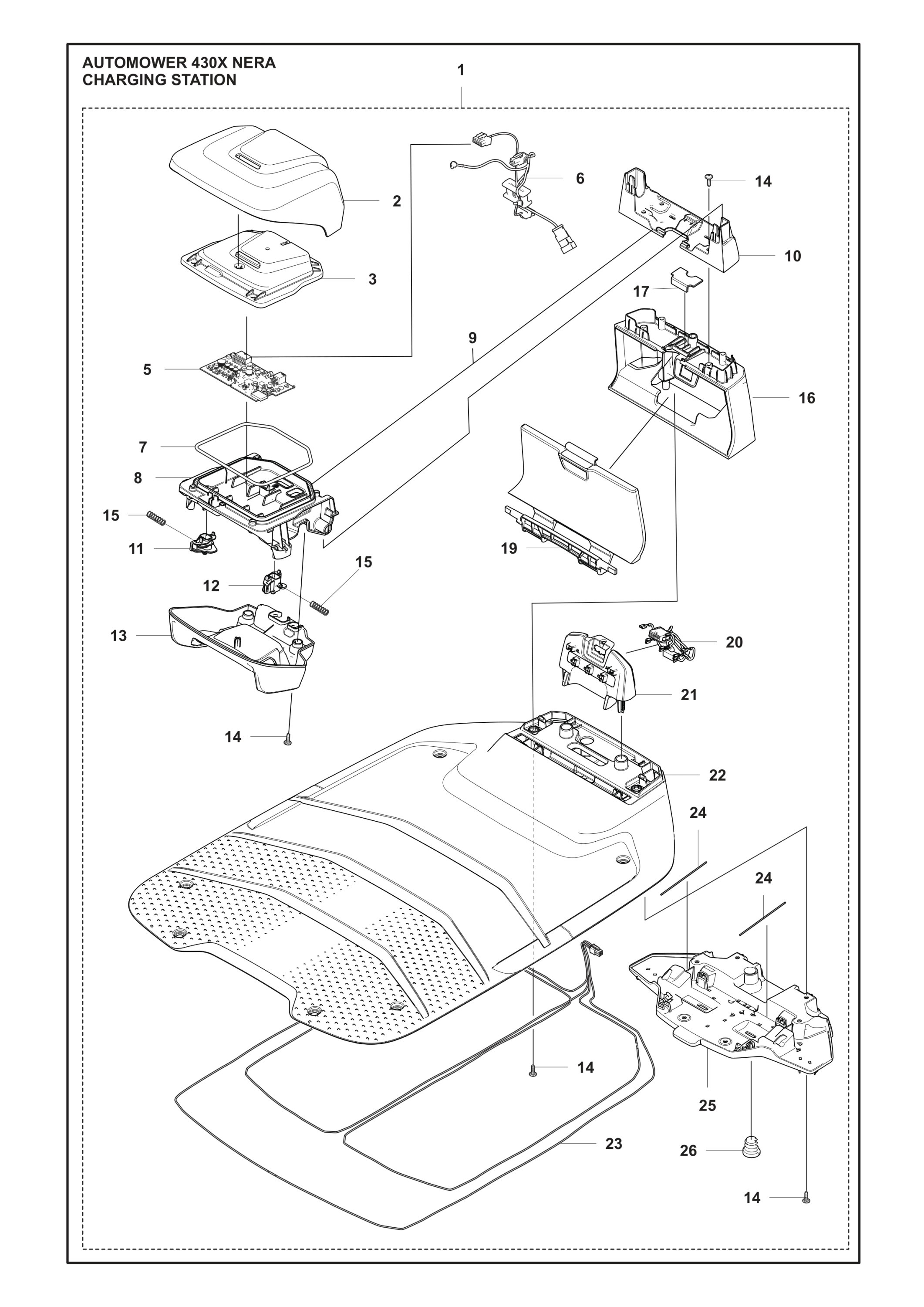

Nr.	Anzahl im Gerät		Artikel
	1		Ladestation (531422302) (531422302) Charging station
	1		Cap (531422502) Upper Cover
	1		Deckel (531422901) Lid
	1		Platine Kpl. (529899501) Charging station circuit board
	1		Verkabelung Kpl. (536055201) Wiring Assy CS Main
	1		Dichtungsstreifen (574874708) Sealing strip
	1		Ladestation (531423002) Frame From S/N 235003211
	1		Ladestation (547115901) Frame kit Up to S/N 235003210
	1		Stütze (535558603) Support From S/N 235003211
	1		Flap (531422601) Contact Plate Left
	1		Flap (531422602) Contact Plate Right
	1		Huelle (531422701) Lower Cover
	12		Schraube Mähroboter 14 Mm (574450101) Screw
	2		Feder Für Mähroboter - Abdeckung (535130101) Spring
	1		Gehäuse (531422401) Housing
	1		Lid (536177201) Lid
	1		Luke (531422802) Hatch
	1		Verkabelung Kpl. (535600701) Wiring Assy Antenna bridge
	1		Gehäuse (535600601) Cable Holder
	1		Grundplatte (531423102) Charging Station Baseplate
	1		Verkabelung Kpl. (536166001) Wiring Assy Baseplate
	2		Feder/ Feder Für Mähroboter – Abdeckung (588470201) Spring
	1		Ankerplatte (535600501) Baseplate Support
	1		Stopfen (531262701) (531262701) Plug

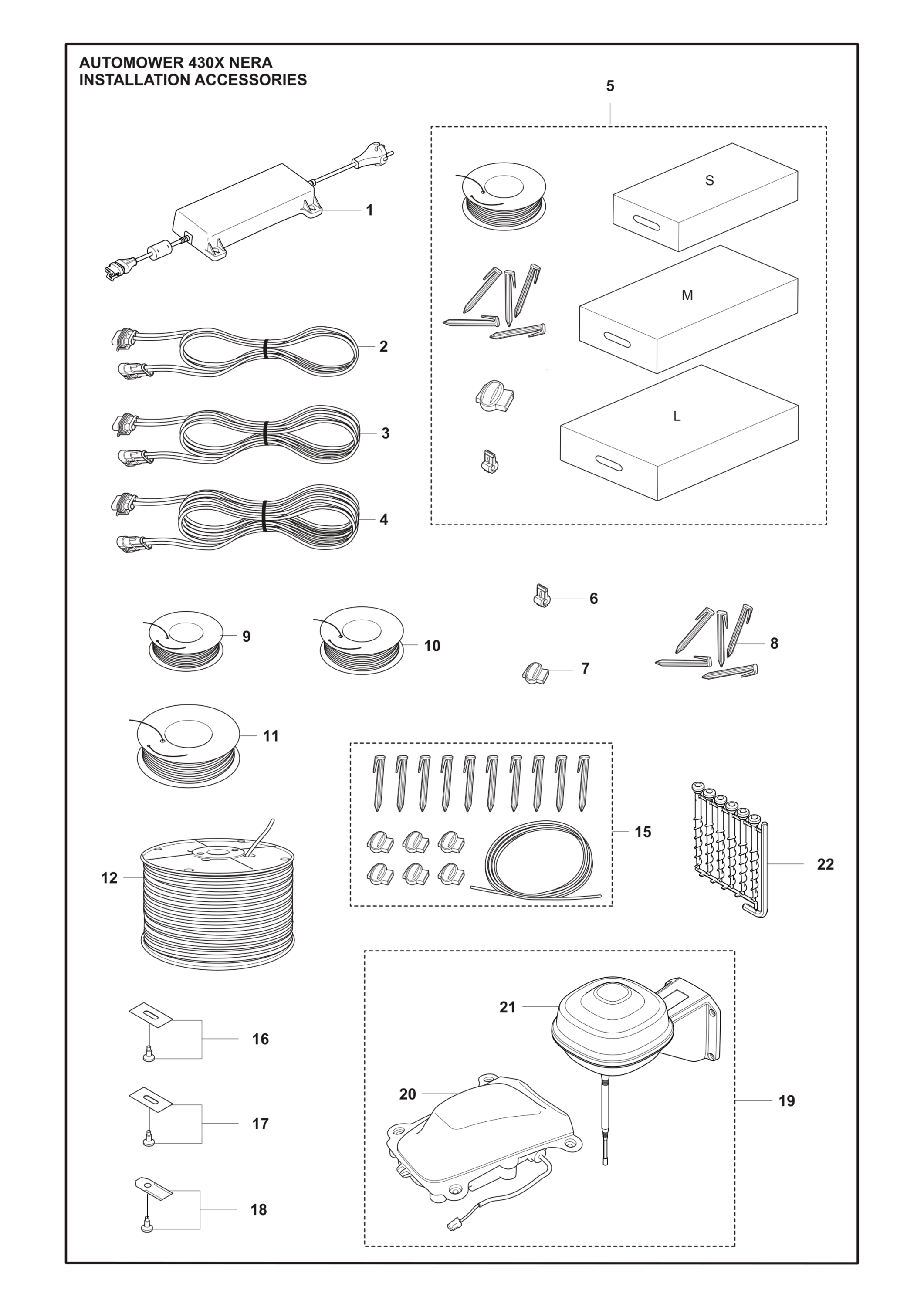

Nr.	Anzahl im Gerät		Artikel
	1		ANTRIEBSEINHEIT (599662608) Power unit BR
	1		Antriebseinheit (599662603) Power unit CH
	1		Antriebseinheit (586755205) Power unit AU, NZ
	1		Antriebseinheit (599662601) Power unit EU
	1		ANTRIEBSEINHEIT (599662602) Power unit UK
	1		ANTRIEBSEINHEIT (599662611) Power unit Taiwan
	1		Antriebseinheit (599662606) Power unit JP
	1		Kabelsatz (579825103) Low Voltage Cable 3 m
	1		Kabelsatz (579825104) (579825104) Low Voltage Cable 5 m
	1		Kabelsatz, Niederspannungskabel 20 M (579825101) (579825101) Low Voltage Cable 20 m
	1		Kabelsatz (579825102) (579825102) Low Voltage Cable 10 m
	1		Husqvarna Automower Installations-kit (967972101) S Wire 150 m, Staples 300 pc, Connectors 3 pcs, Couplers 5 pcs
	1		Husqvarna Automower Installations-kit (967972301) L Wire 400 m, Staples 600 pc, Connectors 5 pcs, Couplers 5 pcs
	1		Husqvarna Automower Installations-kit (967972201) M Wire 250 m, Staples 400 pc, Connectors 3 pcs, Couplers 5 pcs
	1		Klemme Für Anschluss An Ladestation (535129002) Loop Wire Connector, Blister Pack 100 pcs
	1		Klemme Für Anschluss An Ladestation (577864801) Loop Wire Connector
	1		Kabelverbinder Premium (536085402) Coupler
	1		Kabelverbinder Premium (536085403) Coupler, 100 pcs
	1		Automower Installationshaken (577864201) 100 pcs
	1		50m (597237802) Wire, 50m
	1		Begrenzungskabel Standard Ø2,7mm Für Automower (597237801) Wire, 150m
	1		Begrenzungskabel Standard Ø2,7mm (580662006) – Automower (580662006) Wire, 250m
	1		Husqvarna Automower Begrenzungskabel Pro (546934902) Wire, 300m
	1		Begrenzungskabel Heavy Duty Ø3,4 Mm – 500 M, Uv-beständig (522914102) Wire, 500m
	1		Automower Begrenzungskabel Standard Ø2,7mm (580662009) Wire, 800m
	1		Begrenzungskabel Reparatur-kit Und Verwandtes Zubehör (597539501) Boundary wire repair kit
	1		Automower Endurance Messer (595084403) (595084403) Endurance Blade, 300 pcs
	1		Automower Endurance Messer (595084401) (595084401) Endurance Blade, 6 pcs
	1		Automower Endurance Messer (595084402) (595084402) Endurance Blade, 45 pcs
	1		Husqvarna Automower Endurance Pro Messer (599805201) Endurance HSS Blades 6 pcs
	1		Messer Für Mähroboter - Montagezubehör (599805202) Endurance HSS Blades 45 pcs
	1		Messer-set Für Mähroboter Montagezubehör (599805203) Endurance HSS Blades 300 pcs
	1		Husqvarna Automower Messer Standard Pro (599805302) Blades 300 pcs
	1		Husqvarna Automower Messer (577864603) Blades 9 pcs incl. Screws
	1		Husqvarna Automower Messer (577606505) Blades 45 pcs incl. Screws
	1		Husqvarna Automower Messer Standard Pro (599805301) Blades 45 pcs
	1		Husqvarna Automower Messer (577606604) Blades 300 pcs incl. Screws
	1		EPOS Plug-in Kit (970663401) EPOS Plug-in kit, EU
	1		EPOS Plug-in Kit (970663407) EPOS Plug-in kit, AU
	1		EPOS Plug-in Kit (970663403) EPOS Plug-in kit, GB,IE
	1		EPOS Plug-in Kit (970663406) EPOS Plug-in kit,NZ
	1		EPOS Plug-in Kit (970663404) EPOS Plug-in kit, CH
	1		EPOS Plug-in NERA (535545303) EPOS Plug-in, NZ
	1		EPOS MODULE (535545301) EPOS Plug-in, EU, GB, IE, CH
	1		EPOS Plug (535545302) EPOS Plug-in, AU
	1		EPOS Referenzstation (970468203) Reference station, GB,IE
	1		Epos Referenzstation / Rs5 Referenzstation (970468201) Reference station, EU
	1		EPOS Referenzstation (970468206) Reference station, NZ
	1		EPOS Referenzstation (970468207) Reference station, AU
	1		EPOS Referenzstation (970468204) Reference station, CH
	1		Ankerschraube / Schraube (597435801) Anchor screws, 6pcs

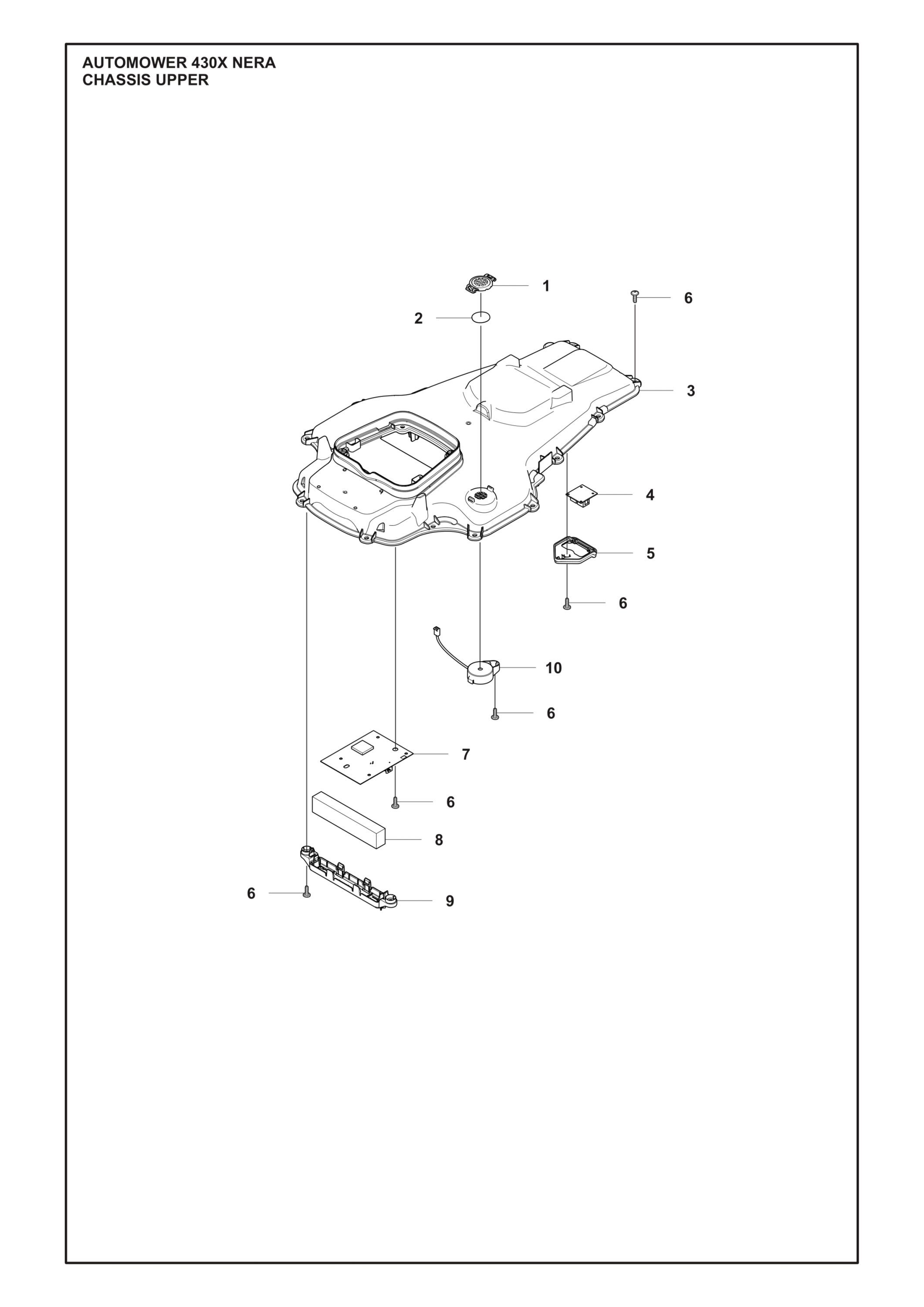

Nr.	Anzahl im Gerät		Artikel
	1		Deckel (586038902) Cover air filter
	1		Luftfilter (10 Stück) Für Mähroboter (577753701) Air Filter
	1		Rahmen (599909801) Chassis Upper
	1		Platine Kpl. – Platine Für Roboter-rasenmäher (kombinierte Kontexte) (591125501) Magnetic Sensor Circuit Board
	1		Griff (535563901) Holder Magnetic Sensor Circuit Board
	20		Schraube Mähroboter 14 Mm (574450101) Screw
	1		Platine Kpl. (536462903) Communication circuit board, CBT10
	1		Weight (598503602) Weight
	1		Griff (531352801) Weight holder
	1		Verkabelung Kpl. (531351801) Buzzer

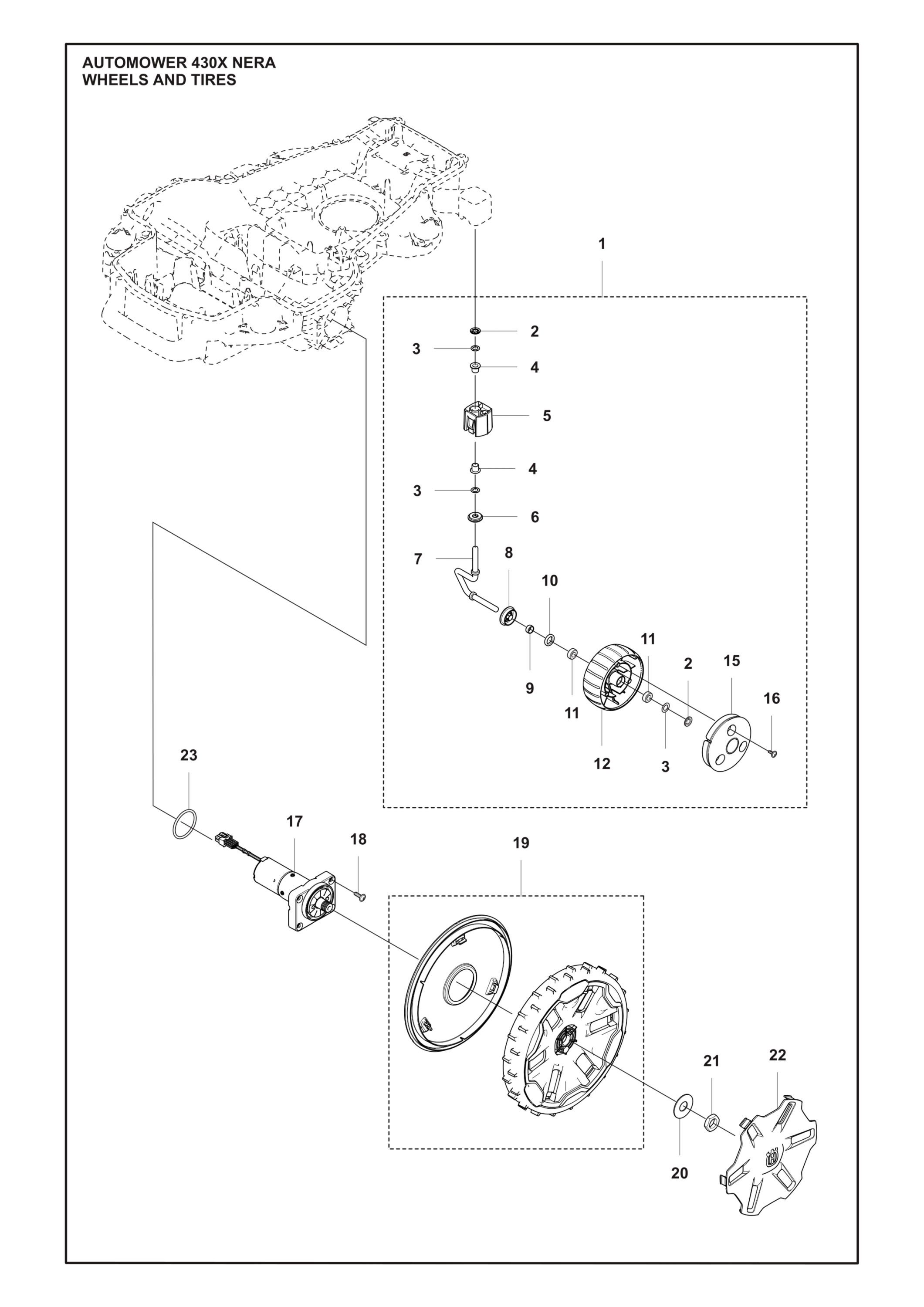

Nr.	Anzahl im Gerät		Artikel
	1		Rad Kpl. (536119703) Front wheel assy
	4		Sicherungsscheibe (576019302) Washer
	6		Scheibe (580764601) Washer
	4		Lager - Kugel-/gleitlager 8 Mm (535293801) Bushing
	2		Ansatzstück (531264301) Socket
	2		Schirm (536661901) Shield
	1		Spindel (531263302) Spindle
	2		Schirm (531264201) (531264201) Shield
	1		Hülse (580412001) Sleeve
	2		Dichtung Für Mähroboter – Oberes Chassis Und Schneidmotor-/schneidausrüstung (580487101) Sealing
	1		Kugellager (597795601) Tube 50pcs
	4		Kugellager – Vorder- Bzw. Frontrad (580605101) Ball bearing
	2		Laufrad (531344201) Tire
	2		Laufrad (531344401) Wheel outside
	6		Schraube 14 Mm (mähroboter) (575543314) Screw
	2		Motor Kit – Antriebssrad (581621307) Wheel motor
	8		Schraube Mähroboter 14 Mm (574450101) Screw
	2		Rad Kpl. - Rad-kombination Hinten (538816501) Rear wheel
	1		Scheibe (586210601) Washer
	2		Sechskant-flachmutter M16 (731432401) Nut
	2		Radkappe (531356502) Hub Cap
	2		O-ring Dichtung Für Rad- Und Rasenmäher-motor (580443902) O-ring

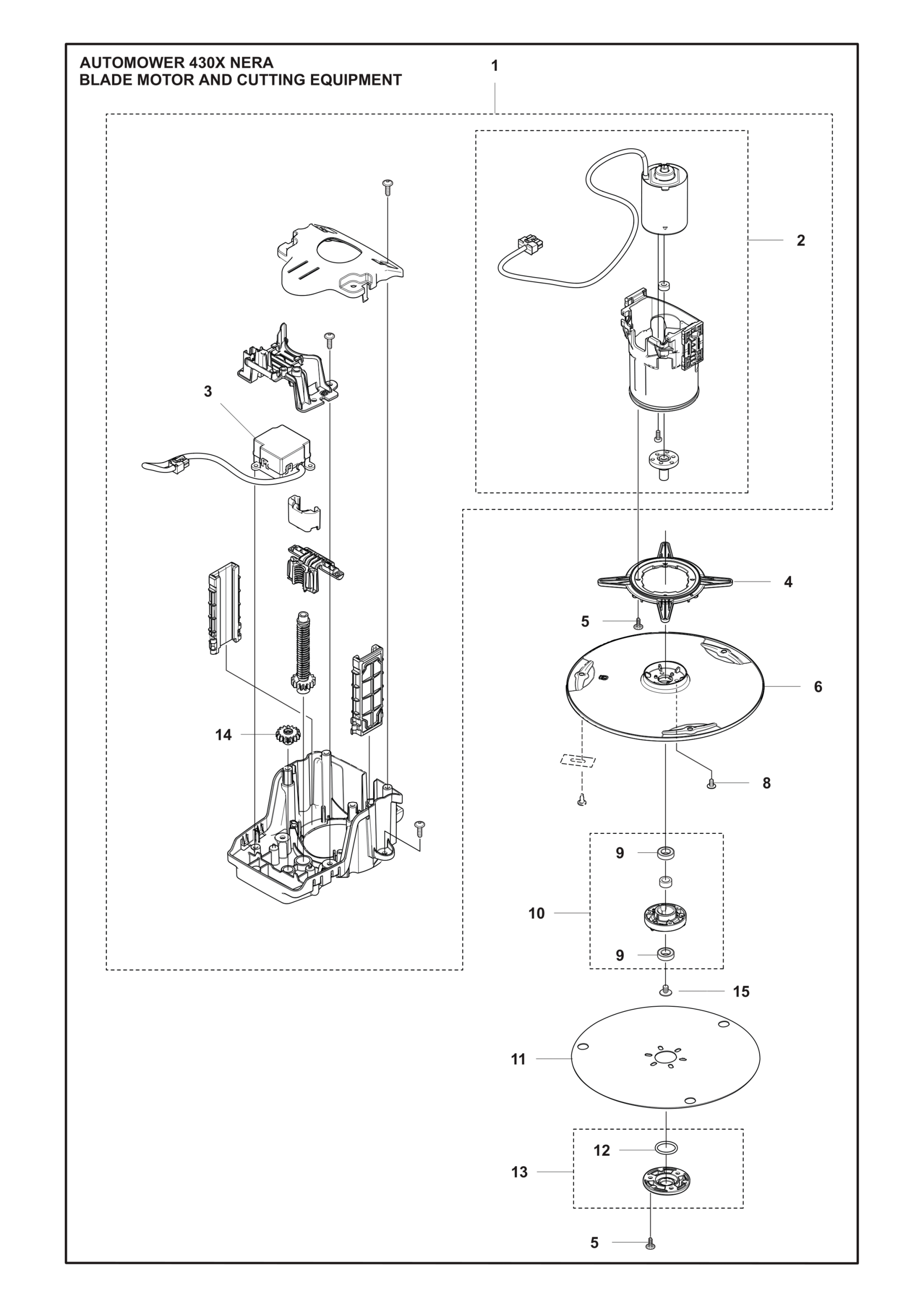

Nr.	Anzahl im Gerät		Artikel
	1		Schneidmodul (538876702) Cutting module
	1		Schneidmotor Kpl. (531260902) Cutting motor
	1		Höhenverstellmotor (592735803) Cutting height adjustment motor
	1		Schneidmotor Und Schneidausrüstung (531279001) Frame
	7		Schraube 14 Mm (mähroboter) (575543314) Screw
	1		Mähscheibe (599674701) Blade disc
	3		Messer Für Mähroboter - Montagezubehör (599805202) (BLADE SET Automower® Endurance HSS 45 pcs
	3		Husqvarna Automower Endurance Pro Messer (599805201) (BLADE SET Automower® Endurance HSS 6 pcs blister
	3		Husqvarna Automower Messer Standard Pro (599805301) (BLADE SET Enhance HSS Blades 45 pcs
	3		Automower Endurance Messer (595084401) (595084401) (BLADE SET Automower® Endurance 6 pcs blister
	3		Husqvarna Automower Messer Standard Pro (599805302) (BLADE SET Enhance HSS Blades 300 pcs
	3		Messer-set Für Mähroboter Montagezubehör (599805203) (BLADE SET Automower® Endurance HSS 300 pcs
	3		Automower Endurance Messer (595084403) (595084403) (BLADE SET Automower® Endurance 300 pcs
	3		Automower Endurance Messer (595084402) (595084402) (BLADE SET Automower® Endurance 45 pcs
	1		Schraube – Mähroboter Schneidmotor Und Schneidausrüstung (590508701) Screw
	1		Kugellager (593080801) Ball bearing, Tube 50pcs
	2		Kugellager (535075703) Ball bearing
	1		Lagergehäuse Komplett (588421702) Bearing housing assy
	1		Gleitplatte (598794901) Skid plate
	1		O-ring 20x2,5 Mm (585297501) O-ring
	1		Abdeckungssatz (587449601) Bearing cover
	1		Zahnrad (599317601) (599317601) Gear wheel
	1		Schraube (535076001) Screw

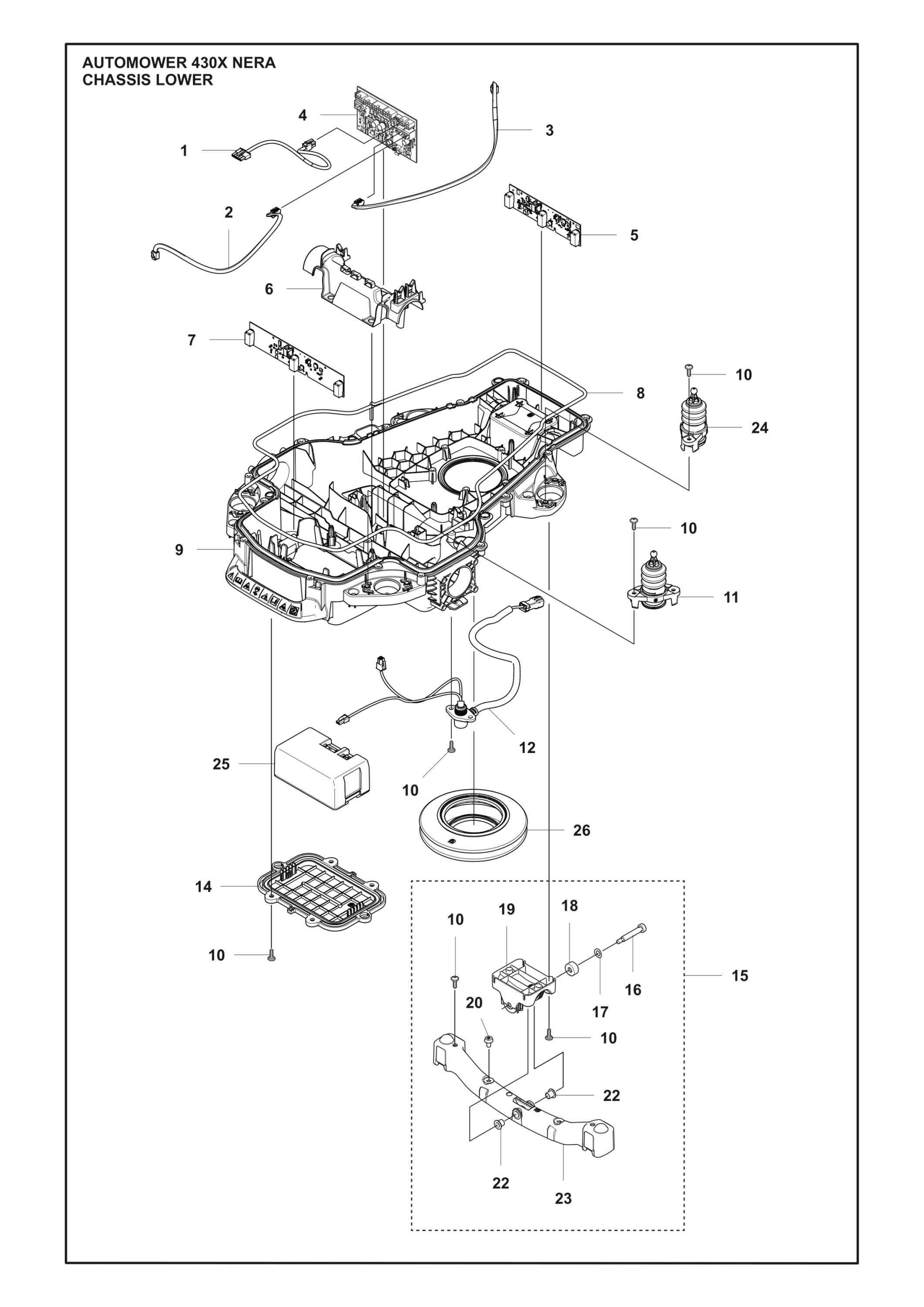

Nr.	Anzahl im Gerät		Artikel
	1		Verkabelung Kpl. (535280503) Wiring Assy Battery
	1		Unteres Chassis (536253909) Wiring Assy Loop rear
	1		Unteres Chassis (536253904) Wiring Assy Loop front
	1		Platine Kpl. Messermotor (groß/klein) (591125602) Motor contol circuit board
	1		Platine Kpl. Schleifensensor (vorne) – Mähroboter (546001101) Loop sensor circuit board front
	1		Halter (531226601) Cable holder
	1		Platine Kpl. (546007101) Loop sensor circuit board rear
	1		Dichtungsstreifen Für Unteres Rahmen/schneidmotor Und Schneidausrüstung (574874720) Sealing Strip
	1		Rahmen (599910101) Chassis lower
	27		Schraube Mähroboter 14 Mm (574450101) Screw
	2		Joystick Assy (531281301) Joystick Rear Collision
	1		Verkabelung Kpl. (531189503) Main Cable
	1		Deckel (599987301) Battery Cover
	1		Wellensystem (535279802) Shaft assy
	1		Schraube (536389301) Screw
	1		Abstandsring (547538301) Washer
	1		Bushing (531260501) Bushing
	1		Halter (599910301) Bracket
	2		Dämpfer (535293701) Damper
	2		Lager - Kugel-/gleitlager 8 Mm (535293801) Bushing
	1		Balken (599910202) Pivoting shaft
	1		Joystick Assy (531281201) Joystick Front Lift & Collision
	1		Batterie/ Akku (536898201) Battery
	1		Balg - Mähroboter Ersatzteil (599318301) Bellow

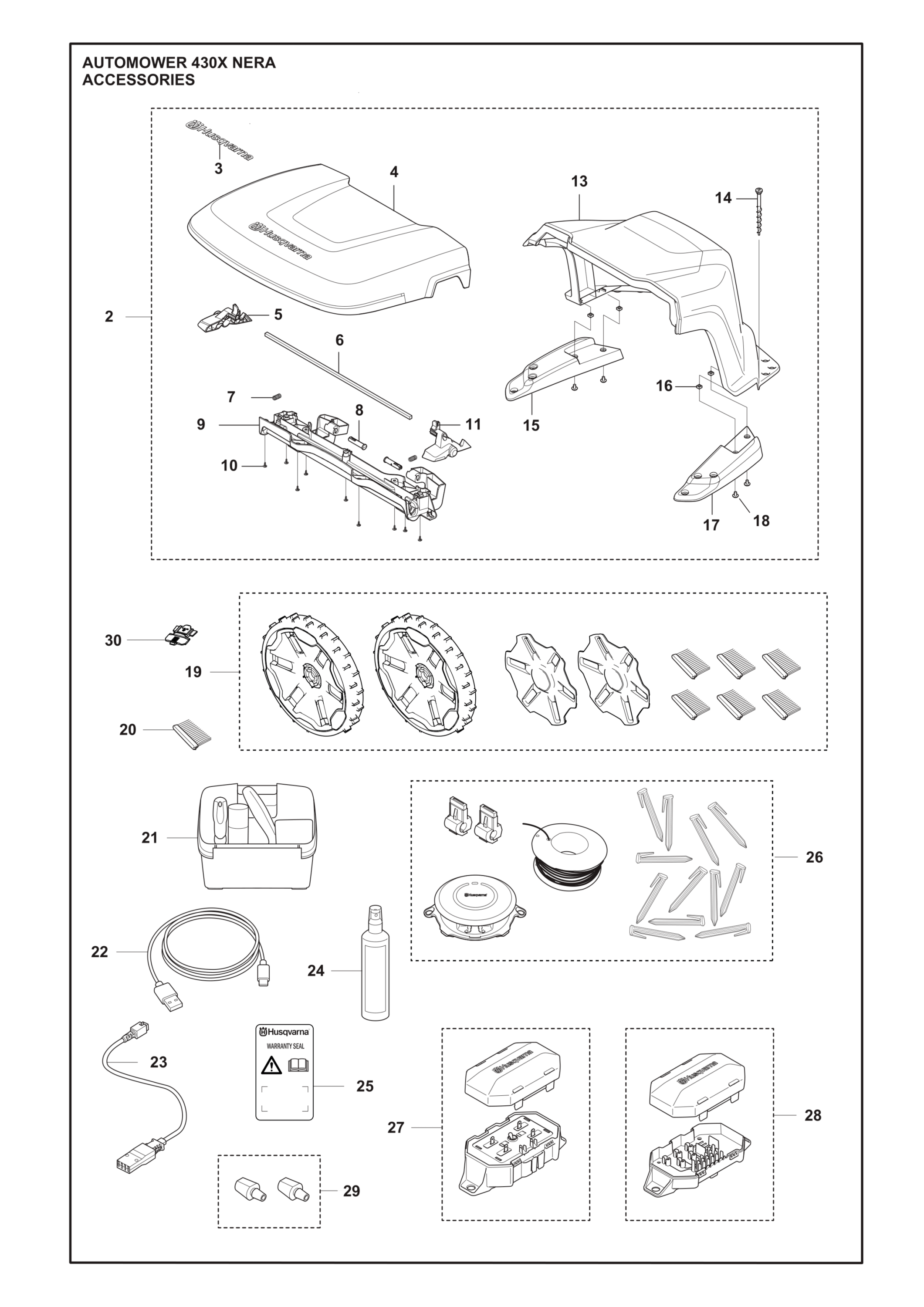

Nr.	Anzahl im Gerät		Artikel
	1		Husqvarna Automower Garage (536664101) Automower House
	1		Aufkleber Dekal Husqvarna 210mm (577469001) Decal
	1		Deckel (586885802) Lid
	1		Einstellhebel (585324002) Handle
	1		Stange (585324101) Rod
	2		Feder - Abdeckung / Unteres Chassis (580511401) Spring
	2		Achse (585341501) Hinge pin
	1		Balken (585341601) Beam
	9		Schraube 14 Mm (mähroboter) (575543314) Screw
	1		Einstellhebel (585324001) Handle
	1		Luke/deckel Für Mähroboter (585323602) Hatch
	1		Gehäuse (536797201) Cover
	1		Ankerschraube / Schraube (597435801) Screw kit
	1		Stütze (585323802) Support
	1		Mutter 4-kant (503226601) Square nut
	1		Stütze – Aufnahme, Links/rechts (585323801) Support
	4		Schraube (535129303) Screw
	1		Offroad-kit Inkl. Bürsten (536849202) Terrain kit
	1		Husqvarna Automower Radbürstensatz (505132803) Wheel Brush refill kit
	1		Husqvarna Automower Wartungs- Und Reinigungs-kit (547784901) Maintenance and Cleaning kit
	1		Verkabelung Kpl. (546458201) Service cable (USB
	1		Verkabelung Kpl. (598013102) Battery tester cable
	1		Detergent Gss - Reinigungs- Und Zubehörteil (597255701) (597255701) Care and Shine Spray
	1		Aufkleber (580689502) Warranty seal
	1		Automower Flexifence (529880501) FlexiFence
	1		Husqvarna Automower Area Switch (529459701) KIT Automower Area Switch
	1		Schutzsteckerhülle (599801701) Connector protection box
	1		Dämpfer (540085601) Damper KIT 2pcs
	1		Griff – Halter Radbürste Bzw. Radbürsten-halter (591494601) Holder Wheel brush

Häufig verwendete Ersatzteile

	Artikel beschreibung
	Batterie/ Akku (536898201) Batterie
	Rad Kpl. - Rad-kombination Hinten (538816501) Wheel, rear
	Mähscheibe (599674701) Cutting disc
	Kabelsatz (579825104) (579825104) Niederspannungskabel, 5 m
	Luftfilter (10 Stück) Für Mähroboter (577753701) Luftfilter (10 Stück)
	Antriebseinheit (599662601) Power supply unit 4.2A EU
	Kabelsatz, Niederspannungskabel 20 M (579825101) (579825101) Niederspannungskabel, 20 m
	Kugellager (535075703) Kugellager
	Kabelsatz (579825102) (579825102) Niederspannungskabel, 10 m
	Kabelsatz (579825103) Niederspannungskabel, 3 m
	Lagergehäuse Komplett (588421702) Bearing housing, cutting system
	Antriebseinheit (599662603) Power supply unit 4.2A CH
	Ankerschraube / Schraube (597435801) Ankerschraube
	Dichtungsstreifen Für Unteres Rahmen/schneidmotor Und Schneidausrüstung (574874720) SEALING STRIP L=1765mm Chassis Lower
	Kugellager (593080801) Ball bearing 535075703 Packed 50pcs Cutting System Robotic Mower
	Radkappe (531356502) HUB CAP
	Gleitplatte (598794901) Skid plate

Zubehör

	Artikel beschreibung
	Husqvarna Automower Wandhalterung (536849301) Passend für 320/430X/430V/450X/450V NERA
	Husqvarna Automower Garage (536664101) Passend für Automower® NERA-Modelle (ausgenommen 435X AWD NERA)
	Automower Endurance Messer (595084401) (595084401) 6 Stück
	Klemme Für Anschluss An Ladestation (529280801) 1 Stück, für dickes Kabel
	Automower Radreiniger (546260001) Automower® Radreiniger
	Husqvarna Automower Begrenzungskabel Pro (546934901) (546934901) 150m Heavy Duty Reinforced
	Automower Flexifence (529880501) FlexiFence
	Husqvarna Automower Messer Standard Pro (599805301) 45 Stück
	Referenzstation Epos Rs1 (970759801) EPOS® Referenzstation RS1
	Husqvarna Automower Garage (548600401) Automower® Garage M
	Automower Installationshaken (577864201) 100 Stück (Blisterpack)
	Detergent Gss - Reinigungs- Und Zubehörteil (597255701) (597255701) 500 ml
	Offroad-kit Inkl. Bürsten (536849202) Passend für Automower® NERA-Modelle \| 305E/310E/405XE/410XE/320/430X/450X
	Am Radbürstensatz (597704601) NERA-Modelle (ausgenommen 435X AWD NERA), 305, 310 Mark II, 315 Mark II, 405X, 415X
	Husqvarna Automower Hybrid-gras Kit 1x1 M (598896001) Hybrid-Gras-Kit 1x1 m
	Kupplung (501980201) KOPPLER 1 pcs
	Husqvarna Automower Endurance Pro Messer (599805201) 6 Stück
	Kabelverbinder Premium (536085402) VE 5 Stück

Dokumente

Für Husqvarna Automower 430X NERA stellen wir Dokumente und Downloads bereit, zum Beispiel Explosionszeichnungen/Teilelisten sowie Bedienungs‑ und Kurzanleitungen.
